Тип продукта	Многофункциональный адаптер USB-C
Бренд	Tripp Lite
Модель	U444-T6N-H4GUBC
Входной разъем	USB-C (мужской)
Выходные разъемы	HDMI 4K (женский), USB-A (женский), USB-C (женский), RJ45 (женский)
Максимальное разрешение HDMI	3840 x 2160 @ 30 Гц (4K UHD)
Скорость Ethernet	10/100/1000 Мбит/с
Скорость передачи USB	до 5 Гбит/с
Зарядка USB-C PD	до 100 Вт (20 В/5 А)
Выход USB-A	до 7,5 Вт (5 В/1,5 А)
Встроенный кабель	Да, самоскручивающийся
Совместимость	Компьютеры и планшеты с портом USB-C
Требуемое ПО	Нет, готов к использованию
Рабочая температура	от 0 до 45 °C
Рабочая влажность	от 10 до 85 % без конденсации
Температура хранения	от -10 до 70 °C
Влажность хранения	от 5 до 90 % без конденсации
Гарантия	3 года
Уход	Чистить мягкой сухой тканью
Безопасность	Беречь от влаги и жидкостей
Примерный вес	150 г
Примерные размеры	10 x 5 x 2 см

Часто задаваемые вопросы - U444T6NH4GUBC Tripp Lite

Как подключить монитор к адаптеру?

Используйте стандартный кабель HDMI (не входит в комплект), чтобы соединить порт HDMI адаптера с вашим монитором.

Могу ли я заряжать свой компьютер через адаптер?

Да, порт USB-C адаптера поддерживает зарядку Power Delivery (PD) до 100 Вт. Подключите зарядное устройство USB-C к этому порту.

Какое максимальное разрешение поддерживается?

Адаптер поддерживает разрешение 4K Ultra HD до 3840 x 2160 при 30 Гц.

Совместим ли адаптер с устройствами Apple?

Да, он работает с любым компьютером или планшетом, оснащенным портом USB-C, включая Mac, iPad Pro и т.д.

Нужно ли устанавливать драйверы для использования адаптера?

Нет, адаптер готов к использованию и не требует дополнительного программного обеспечения или драйверов.

Могу ли я использовать стандартный USB-C сетевой адаптер?

Да, вы можете подключить зарядное устройство USB-C к порту USB-C адаптера для питания вашего компьютера. Убедитесь, что зарядное устройство обеспечивает необходимую мощность.

Как подключить сеть Ethernet?

Подключите кабель Cat5e или Cat6 (не входит в комплект) к порту RJ45 адаптера. Сетевое подключение устанавливается автоматически.

Какая скорость порта Ethernet?

Порт Ethernet поддерживает скорости 10/100/1000 Мбит/с (Гигабит).

Кабель USB-C адаптера съемный?

Нет, кабель USB-C встроенный и автоматически втягивается для удобного хранения. Он не съемный.

Что делать, если адаптер не работает?

Проверьте, надежно ли подключены все соединения, перезагрузите компьютер и убедитесь, что ваше устройство поддерживает режим DisplayPort Alt Mode через USB-C. Если проблема не устранена, обратитесь в службу поддержки Tripp Lite.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U444T6NH4GUBC Tripp Lite

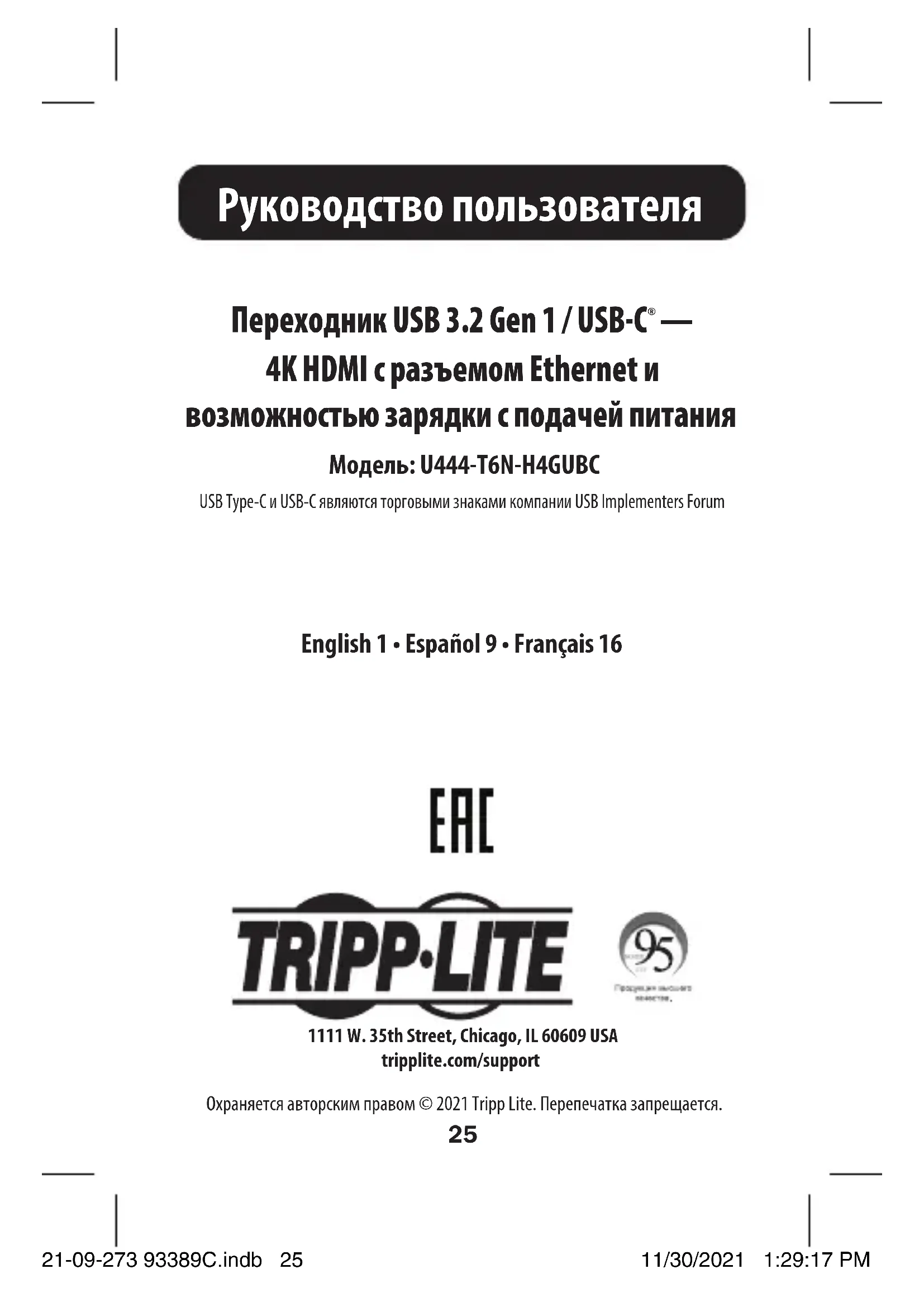

Руководство пользователя

Переходник USB 3.2 Gen 1 / USB-C® —

4K HDMI с разъемом Ethernet и

возможностью зарядки с подачей питания

Модель: U444-T6N-H4GUBC

USB Type-C и USB-C являются торговыми знаками компании USB Implementers Forum

English 1 • Español 9 • Français 16

EAC

TRIPP·LITE

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Комплект поставки

• Устройство мод. U444-T6N-H4GUBC
• Руководство пользователя

Опциональные комплектующие

• Высокоскоростные HDMI-кабели серии P568
- Кабели для подключения устройств серии U322, USB A/B
- Кабели для подключения устройств серии U326, USB Micro-B
- Безразрывные соединительные кабели Cat6 Gigabit серии N201
- Кабель U420-003 с разъемами USB 3.2 Gen 1 / USB-C (штекер/штекер), длина 0,9 м

Характеристики изделия

• Поддержка режима USB DisplayPort Alternate для подключения монитора DisplayPort через порт USB-C
• Поддержка видеосигнала в стандарте сверхвысокой четкости 4K x 2K (UHD) с разрешением до 3840 x 2160 (при 30 Гц)
• Порт Ethernet поддерживает сетевые скорости 10/100/1000 Мбит/с
• Порты концентратора USB-A и USB-C поддерживают скорости передачи данных до 5 Гбит/с и обратно совместимы с интерфейсами USB предшествующих поколений
• Порт USB-C поддерживает как передачу данных, так и зарядку с подачей питания через разъем USB при входном питании до 20 В / 5 А (100 Вт)
• Свертывающийся для хранения кабель идеально подходит для использования в дорожных условиях
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования программного обеспечения или драйверов

Установка

Примечание. Если данное устройство подключено к порту USB-C компьютера и к сети через кабели Cat5e/6, то сетевое соединение устанавливается автоматически. При отсутствии соединения оно может быть установлено вручную со страницы сетевых настроек компьютера. Например, на устройстве Мас следует перейти в раздел Network ("Сеть") в меню System Preferences ("Параметры системы"), нажать на кнопку Assist Me ("Требуется помощь") для вызова утилиты Network Setup Assistant ("Помощник настройки сетевых параметров"), а затем следовать подсказкам для установления соединения.

1. Подключите разъем USB Type-C переходника к порту USB-C своего портативного компьютера, планшета или другого совместимого устройства.
2. Подключите HDMI-порт переходника к HDMI-порту монитора с помощью HDMI-кабеля (в частности, к таковым относятся выпускаемые компанией Tripp Lite HDMI-кабели серии P568).
3. Зарядите свое устройство, соединив его порт для зарядки USB-C с портом USB-C переходника.
4. Подключите USB-устройство к порту USB-A переходника.
5. Соедините порт RJ45 адаптера с сетью при помощи кабеля UTP (например, одного из предлагаемых компанией Tripp Lite кабелей Cat6 серии N201).

Технические характеристики

Входные разъемы
USB USB-C (штекерный)
Поддержка зарядки через порт USB-C	Да, с подачей питания (PD) через разъем 3.0
Поддержка передачи данных через порт USB-C	Да
Выходные разъемы
4K HDMI HDMI (гнездовой)
USB USB-A (гнездовой), USB-C (гнездовой)
Ethernet RJ45 (гнездовой)
Условия эксплуатации
Диапазон рабочих температур От 0 до 45°C
Рабочий диапазон влажности	Относительная влажность от 10 до 85%, без образования конденсата
Диапазон температур хранения	От -10 до 70°C
Диапазон влажности при хранении	Относительная влажность от 5 до 90%, без образования конденсата
Требования к электропитанию
Зарядный порт USB-C	Поддержка зарядки с подачей питания (функция PD) через разъем USB 3.0 при входном питании до 20 В / 5 А (100 Вт)
Порт USB-A	Обеспечение выходного питания до 5 В / 1,5 А (7,5 Вт)

Гарантийные обязательства

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
