U44406NDUBC - донгл Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Многофункциональный USB-C адаптер (донгл)
Модель	U44406NDUBC
Бренд	Tripp Lite
Входной разъем	USB-C мужской
Выходные разъемы	1x DVI женский (одинарная связь) 1x USB-A женский (USB 3.0) 1x RJ45 женский (Gigabit Ethernet) 1x USB-C женский (зарядка)
Макс. разрешение видео	1920 x 1080 @ 60 Гц
Пропускная способность DVI	6,75 Гбит/с (2,25 Гбит/с на канал)
Скорость Ethernet	10/100/1000 Мбит/с
Скорость USB-A	До 5 Гбит/с (обратная совместимость с USB 2.0)
Питание зарядки USB-C	Вход до 20 В, 3 А (60 Вт)
Выходное питание USB-A	До 5 В, 1 А (5 Вт)
Рабочая температура	от 0° до 45°C
Рабочая влажность	от 10% до 85% отн. влажности (без конденсации)
Температура хранения	от -10° до 70°C
Влажность хранения	от 5% до 90% отн. влажности (без конденсации)
Установка	Plug-and-play, не требует драйверов
Гарантия	3 года ограниченная
Материал корпуса	Пластик
Цвет	Черный
Размеры (приблизительно)	Приблизительно 10 x 5 x 2 см
Вес (приблизительно)	Приблизительно 50 г

Часто задаваемые вопросы - U44406NDUBC Tripp Lite

Работает ли этот адаптер с MacBook Pro USB-C?

Да, он предназначен для любого устройства с портом USB-C, поддерживающим альтернативный режим DisplayPort. Он совместим с MacBook, Chromebook, ПК и планшетами под управлением Windows, macOS и Linux.

Могу ли я заряжать свой ноутбук через этот адаптер?

Да, порт USB-C для зарядки принимает входное напряжение до 20 В, 3 А (60 Вт). Подключите зарядное устройство вашего компьютера к этому порту для зарядки устройства при использовании других функций.

Какое максимальное разрешение поддерживается портом DVI?

Порт DVI поддерживает максимальное разрешение 1920 x 1080 при 60 Гц с одинарной связью. Он не совместим с кабелями DVI с двойной связью и более высокими разрешениями.

Нужно ли устанавливать драйверы или программное обеспечение?

Нет, адаптер работает по принципу plug-and-play. Не требуется установка драйверов или менеджера устройств. Просто подключите его к порту USB-C вашего компьютера.

Является ли Ethernet-порт гигабитным?

Да, порт RJ45 поддерживает сетевые скорости 10/100/1000 Мбит/с (Gigabit Ethernet). Для оптимальной производительности используйте кабель Cat5e или Cat6.

Сколько USB-устройств можно подключить одновременно?

Этот адаптер имеет один порт USB-A (USB 3.0). К нему можно подключить одно устройство, например USB-флешку, внешний жесткий диск или мышь. Если вам нужно больше портов, используйте дополнительный USB-концентратор.

Что делать, если внешний монитор не отображается?

Проверьте, поддерживает ли ваш компьютер альтернативный режим DisplayPort через USB-C. Убедитесь, что вы используете исправный кабель DVI и монитор включен. При необходимости настройте отображение в системных настройках вашего компьютера (например, 'Расширить' или 'Дублировать').

Совместим ли этот адаптер с портами USB 2.0?

Порт USB-A обратно совместим с USB 2.0 и USB 1.1. Устройства USB 2.0 будут работать, но на скорости USB 2.0 (480 Мбит/с).

Могу ли я использовать кабель DVI с двойной связью?

Нет, этот адаптер поддерживает только одинарную связь DVI. Использование кабеля с двойной связью может не работать или ограничивать разрешение.

Какова гарантия на этот продукт?

Tripp Lite предоставляет ограниченную гарантию на 3 года с даты покупки. Она покрывает дефекты материалов и изготовления. Для претензий обращайтесь в службу поддержки Tripp Lite и получите номер разрешения на возврат (RMA).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U44406NDUBC Tripp Lite

Переходники с разъемами USB 3.1 Gen 1 USB Type-C™ / DVI

Модели: (Зарядный порт) U444-06N-D-C, U444-06N-DB-C

(Порт концентратора USB-A + зарядный порт)

(Порт Gigabit Ethernet + порт концентратора USB-A + зарядный порт)

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается.

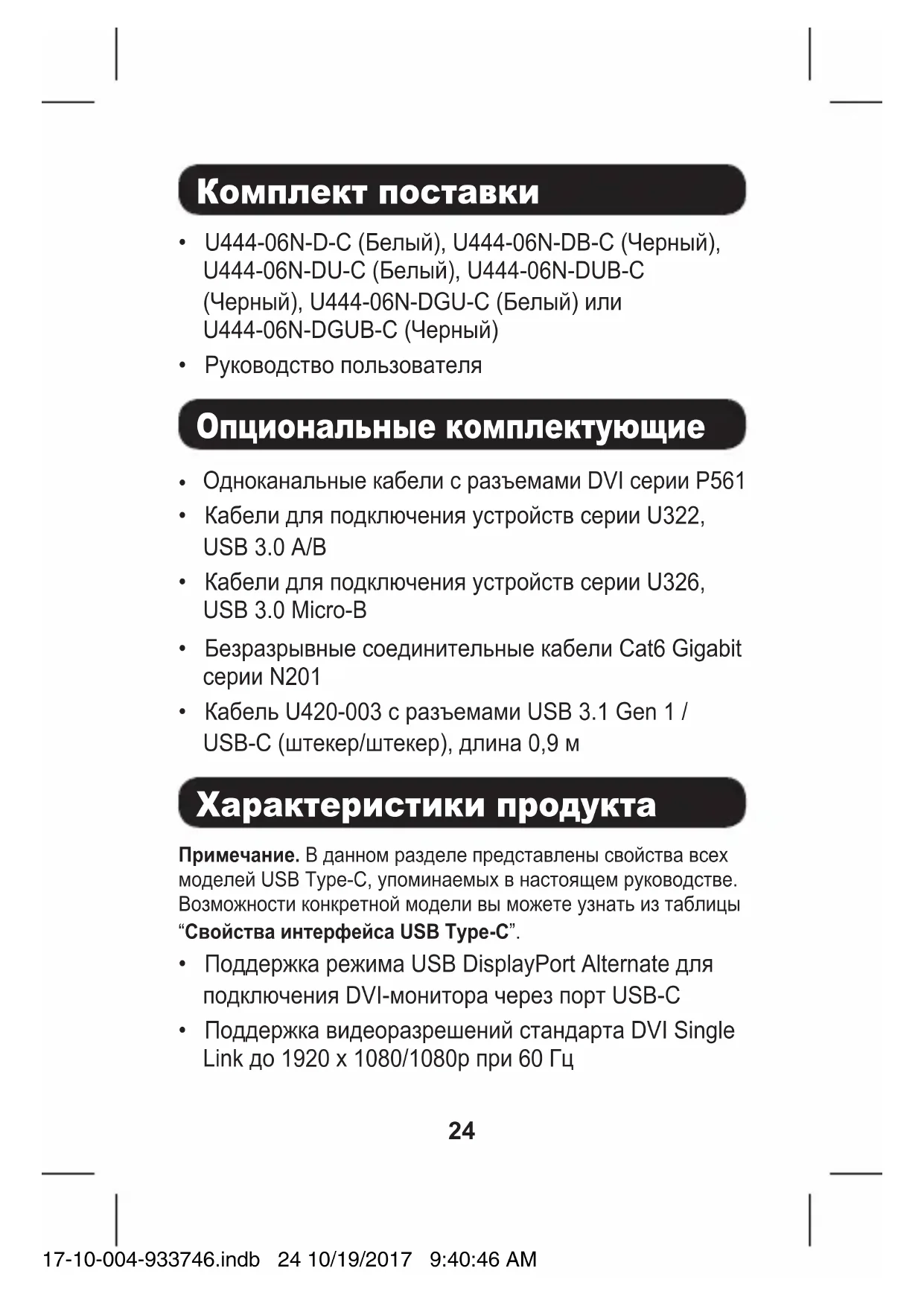

Комплект поставки

• U444-06N-D-C (Белый), U444-06N-DB-C (Черный), U444-06N-DU-C (Белый), U444-06N-DUB-C (Черный), U444-06N-DGU-C (Белый) или U444-06N-DGUB-C (Черный)
• Руководство пользователя

Опциональные комплектующие

• Одноканальные кабели с разъемами DVI серии P561
• Кабели для подключения устройств серии U322, USB 3.0 A/B
• Кабели для подключения устройств серии U326, USB 3.0 Micro-B
• Безразрывные соединительные кабели Cat6 Gigabit серии N201
• Кабель U420-003 с разъемами USB 3.1 Gen 1 / USB-C (штекер/штекер), длина 0,9 м

Характеристики продукта

Примечание. В данном разделе представлены свойства всех моделей USB Type-C, упоминаемых в настоящем руководстве. Возможности конкретной модели вы можете узнать из таблицы "Свойства интерфейса USB Type-C".

• Поддержка режима USB DisplayPort Alternate для подключения DVI-монитора через порт USB-C
• Поддержка видеоразрешений стандарта DVI Single Link до 1920 x 1080/1080р при 60 Гц

Характеристики продукта

• Поддержка скоростей передачи данных через интерфейс DVI на уровне 6,75 Гбит/с (2,25 Гбит/с на канал)
• Порт Ethernet поддерживает скорости передачи данных по сети 10/100/1000 Мбит/с
• Порт концентратора USB-A поддерживает скорости передачи данных до 5 Гбит/с и обратно совместим с интерфейсами USB предшествующих поколений
• Зарядный порт USB-C для зарядки устройств
• Зарядный порт USB-C поддерживает входное питание 20 В / 3 А (60 Вт)
• Подключение по технологии Plug-and-play без необходимости использования каких-либо программ или драйверов

Свойства интерфейса USB Type-C

Модели	U444-06N-D-C	U444-06N-DB-C	U444-06N-DU-C	U444-06N-DUB-C	U444-06N-DGU-C	U444-06N-DGUB-C
Порт DVI ДА		ДА	ДА	ДА ДА	ДА
Порт концентратора USB-A	НЕТ НЕТ		ДА	ДА ДА	ДА
Порт Gigabit Ethernet	НЕТ НЕТ НЕТ НЕТ				ДА ДА
Зарядный порт USB-C ДА		ДА	ДА	ДА ДА	ДА

Установка

Примечание. Если данное устройство подключено к порту USB-C компьютера и к сети через кабели Cat5e/6, то сетевое соединение устанавливается автоматически. При отсутствии соединения оно может быть установлено вручную со страницы сетевых настроек компьютера. Например, на устройстве Mac следует перейти в раздел Network ("Сеть") в меню System Preferences ("Параметры системы", нажать на кнопку 'Assist Me' ("Требуется помощь") для вызова утилиты Network Setup Assistant ("Помощник настройки сетевых параметров"), а затем следовать подсказкам для установления соединения.

1. Подключите разъем USB Type-C переходника к порту USB-C своего портативного компьютера, планшета или другого устройства.
2. Соедините DVI-порт переходника с DVI-портом монитора при помощи DVI-кабеля (например, одного из предлагаемых компанией Tripp Lite DVI-кабелей серии P561).
3. Зарядите свое устройство, соединив его порт для зарядки USB-C с портом USB-C переходника.
4. Подключите USB-устройство к концентраторному порту USB-A переходника.*
5. Подключите порт RJ45 переходника к сети с помощью кабеля UTP (например, одного из предлагаемых компанией Tripp Lite кабелей Cat6 серии N201).*

*Возможности своего изделия см. в разделе "Свойства интерфейса USB Type-C".

Технические характеристики

Модели	U44-06N-D-C	U44-06N-DB-C	U44-06N-DU-C	U44-06N-DUB-C	U44-06N-DGU-C	U44-06N-DGUB-C
Входные разъемы
USB USB-C (штекерный)
Зарядный USB-C (гнездовой)
Выходные разъемы
DVI DVI (гнездовой)
USB H/П USB-A (гнездовой)
Ethernet H/П					RJ45(гнездовой)
Условия эксплуатации
Диапазон рабочих температур	От 0 до 45°C
Рабочий диапазон влажности	Относительная влажность от 10 до 85%,без образования конденсата
Диапазон температур хранения	От -10 до 70°C
Диапазон влажности при хранении	Относительная влажность от 5 до 90%,без образования конденсата
Требования к электропитанию
Зарядный порт USB-C	Поддержка входного питаниядо 20 В / 3 А (60 Вт)
Порт USB 3.0 H/П			Обеспечение выходного питания до 5 В / 1 А (5 Вт)

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 3 ГОД

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение три (3) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация для клиентов компании Tripp Lite о соблюдении требований директивы ЕС об отходах электрического и электронного оборудования (WEEE)

Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)
• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
