S3M120KXD - Инвертор Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Трехфазный ИБП с двойным преобразованием (VFI)
Модель	S3M120KXD (двойной вход переменного тока)
Номинальная мощность	120 кВА / 108 кВт
Номинальное входное напряжение	220/230/240 В (фаза-нейтраль), 380/400/415 В (фаза-фаза), трехфазная + нейтраль
Номинальное выходное напряжение	220/230/240 В (фаза-нейтраль), регулируемое
Частота	50/60 Гц автоматический выбор, регулировка ±0,1 Гц
Коэффициент мощности на выходе	0.9
КПД в режиме линии	94% при 100% нагрузке
КПД в режиме ЭКО	98% при 100% нагрузке
Размеры (В x Ш x Г)	1015 x 567 x 945 мм
Вес (без батарей)	232 кг
Батареи	Внешние, тип VRLA 12 В, 40 элементов, напряжение ±240 В пост. тока
Режимы работы	Линия, Батарея, Байпас, ЭКО, Преобразователь, Ожидание
Параллельная работа	До 2 устройств параллельно для увеличения мощности или резервирования
Встроенная защита	Перегрузка, короткое замыкание, перегрев, аварийное отключение REPO
Дисплей и управление	Сенсорный ЖК-экран 10 дюймов, светодиодные индикаторы
Интерфейсы связи	RS-232, USB, слот SNMP (опция), сухие контакты
Рабочая температура	от 0 до 40 °C
Рабочая влажность	от 0 до 95% без конденсации
Акустический шум	< 70 дБА на расстоянии 1 м
Стандарты безопасности	IEC 62040-1, EN 62040-2 (C3), CE, RoHS
Гарантия	2 года (без авторизованного ввода в эксплуатацию)

Часто задаваемые вопросы - S3M120KXD Tripp Lite

Как запустить ИБП S3M120KXD в режиме батареи при отсутствии сетевого питания?

Используйте кнопку запуска от батареи, расположенную на передней панели каждого силового модуля. Убедитесь, что функция холодного старта включена в меню конфигурации системы (заводская настройка: включено). Удерживайте кнопку нажатой несколько секунд для запуска ИБП от батареи.

Что означает режим ЭКО и как его активировать?

Режим ЭКО позволяет ИБП работать в режиме байпаса при стабильном сетевом напряжении, повышая КПД до 98%. При нарушении он мгновенно переключается на инвертор. Активируйте его в меню SETUP > SYSTEM > ECO Mode (требуется пароль).

Какие типы внешних батарей совместимы с S3M120KXD?

ИБП требует внешние герметичные свинцово-кислотные батареи (VRLA AGM/GEL) на 12 В, всего 40 элементов (20+20). Рекомендуемые шкафы Tripp Lite: модели BP480V100, BP480V65 или BP480V40 (с батареями или без). Номинальное напряжение постоянного тока ±240 В.

Как настроить параллельную работу двух ИБП S3M120KXD?

1. Подключите входы и выходы кабелями одинаковой длины. 2. Настройте плату параллельной работы (SW2 в ON для ведущего, OFF для ведомого). 3. В меню ЖК-дисплея активируйте UPS Parallel и выберите Independent Battery или Common Battery. 4. Подключите прилагаемый параллельный кабель между двумя ИБП (16-контактный и 2-контактный разъемы). 5. Включите оба устройства и проверьте отсутствие ошибок.

Какова процедура использования обходного пути для обслуживания ИБП без отключения нагрузки?

1. Переведите ИБП в режим Bypass из меню CONTROL (или с помощью внешнего переключателя). 2. Убедитесь, что нагрузка питается от байпаса (светодиод BYPASS горит). 3. Откройте автоматический выключатель обслуживания Q4. 4. Отключите входные выключатели (Q1, Q2) и батареи. 5. После обслуживания выполните процедуру в обратном порядке, убедившись, что ИБП синхронизирован перед возвратом нагрузки.

Как вручную проверить батареи с панели управления?

Зайдите в меню CONTROL и выберите Manual Battery Test. ИБП переключается на батарею на 10 секунд (по умолчанию) и проверяет напряжение и емкость. Результат отображается на экране MEASUREMENT > Battery (Test Result). Вы можете отменить тест с помощью Cancel Battery Test.

Что делать при появлении сигнала тревоги 'Warning! Over Load' на ЖК-экране?

Сигнал тревоги указывает, что подключенная нагрузка временно превышает мощность ИБП. Немедленно уменьшите нагрузку, отключив некритичное оборудование. Если перегрузка сохраняется, ИБП переключится в режим байпаса, чтобы избежать отказа. Убедитесь, что общая мощность не превышает 120 кВА / 108 кВт.

Какие основные меры безопасности при установке?

Установка должна выполняться квалифицированным электриком. Соблюдайте расстояния для вентиляции (50 см спереди/сзади). Используйте кабели подходящего сечения (95 мм² для фаз, нейтрали и заземления). Убедитесь, что заземление соответствует местным нормам. Никогда не подключайте нагрузки, требующие отсутствующей нейтрали (нагрузка треугольником). Отключайте все источники перед подключением.

Как сбросить забытый пароль пользователя в меню конфигурации?

Пароль по умолчанию — 0000. Если он был изменен и утерян, обратитесь в службу технической поддержки Tripp Lite. Аппаратный сброс не описан в руководстве; служба послепродажного обслуживания может предоставить процедуру сброса через порт RS-232.

Как часто рекомендуется заряжать батареи, если ИБП долго не используется?

Каждые 3 месяца включайте ИБП и дайте батареям заряжаться не менее 24 часов. Это предотвращает необратимое ухудшение характеристик батарей VRLA. Храните устройство в сухом месте при температуре не выше 40°C.

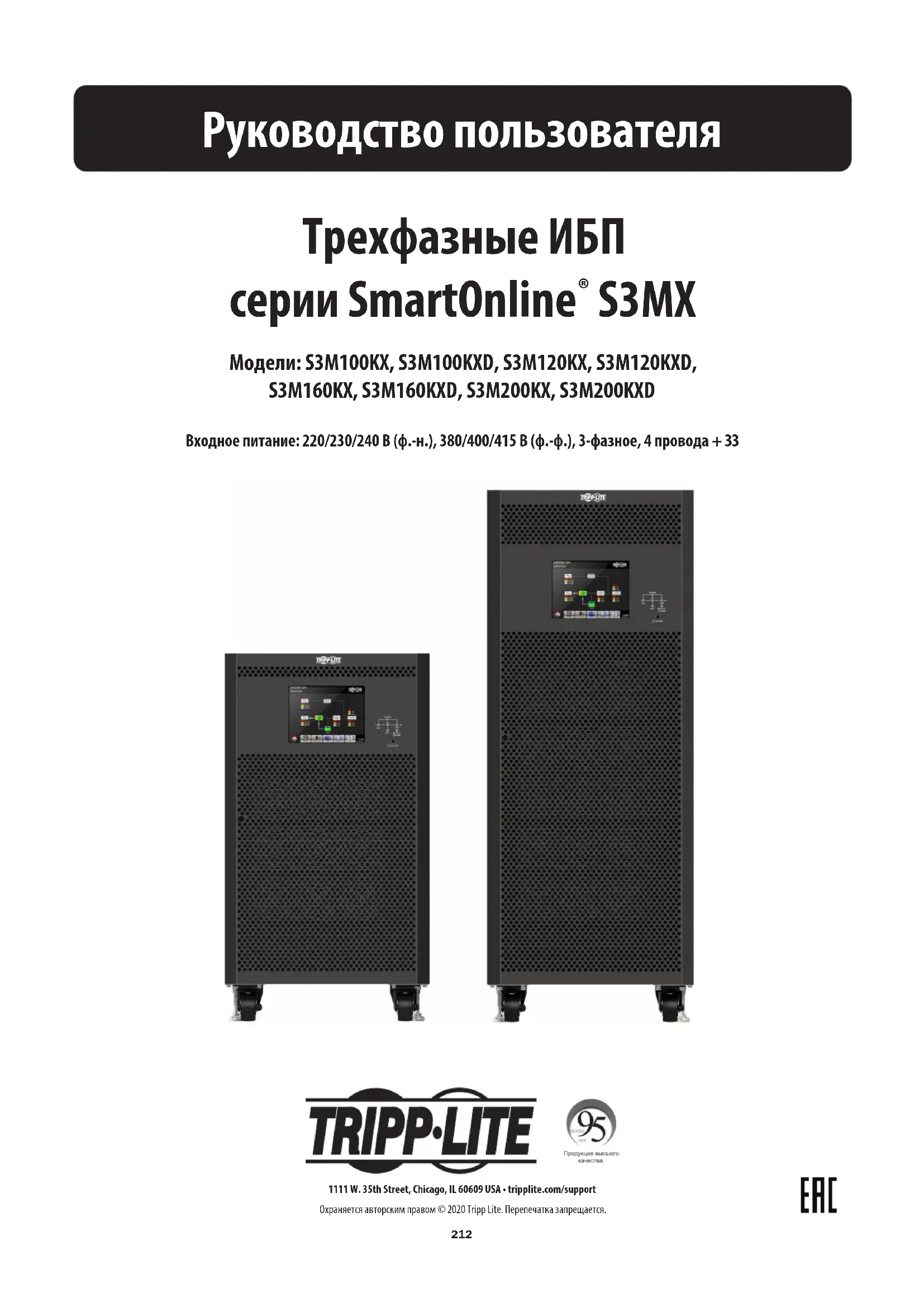

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S3M120KXD Tripp Lite

Руководство пользователя

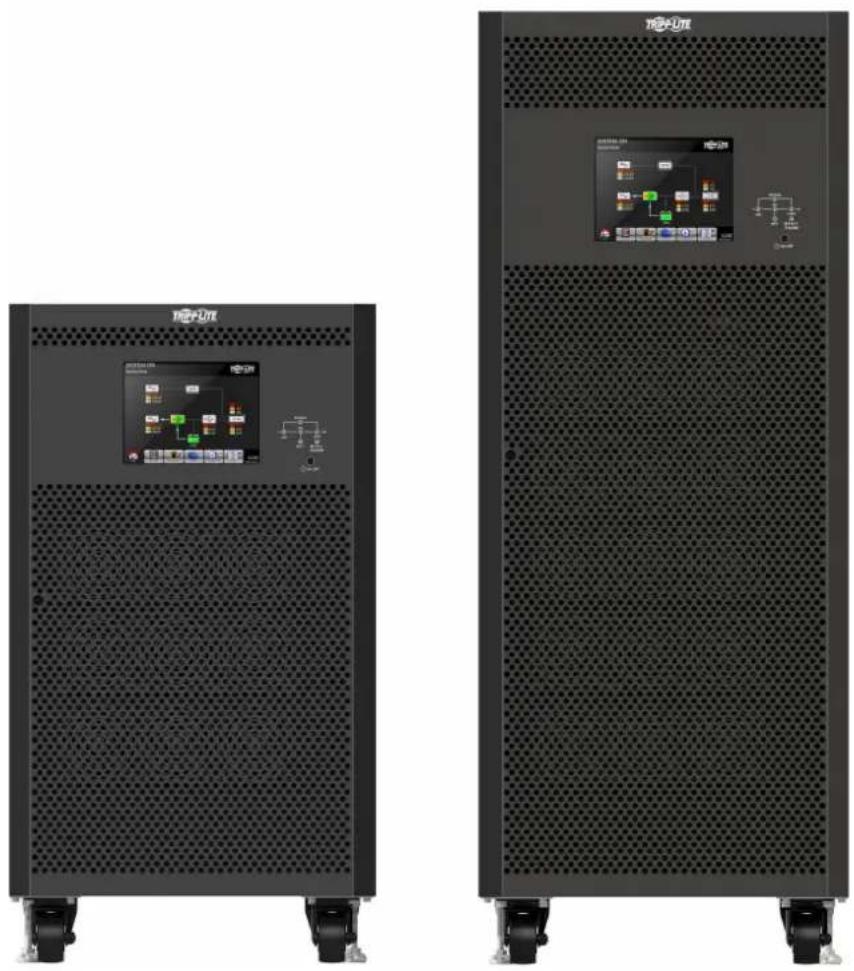

Трехфазные ИБП серии SmartOnline® S3MX

Входное питание: 220/230/240 В (ф.-н.), 380/400/415 В (ф.-ф.), 3-фазное, 4 провода + 33

Охраняется авторским правом © 2020 Tripp Lite. Перепечатка запрещается.

1. Введение 214

2. Важные предупреждения по технике безопасности 215

2.1 Предупреждения относительно места размещения ИБП 215
2.2 Предупреждения относительно подключения оборудования 215
2.3 Предупреждения относительно батарей 215
2.4 Транспортировка и хранение 216
2.5 Подготовка 216
2.6 Установка 216
2.7 Предупреждения относительно подключения 216
2.8 Порядок эксплуатации 217
2.9 Соответствие стандартам 217

3. Установка и настройка 218

3.1. Распаковка и осмотр 218

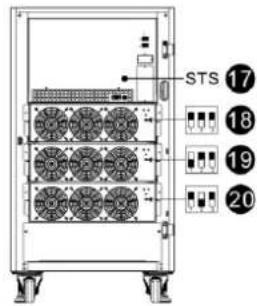

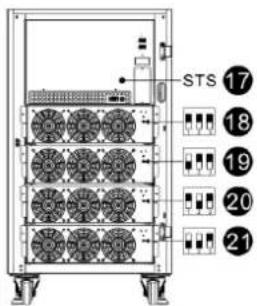

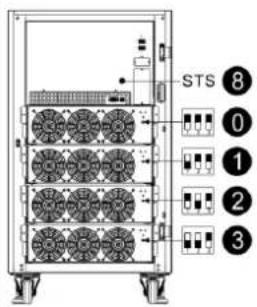

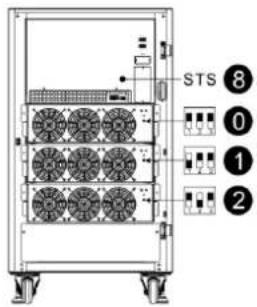

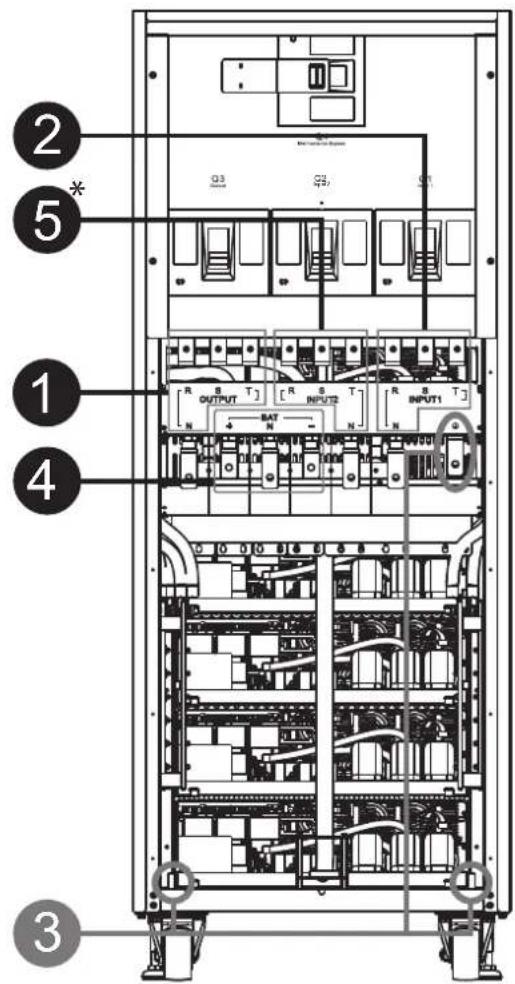

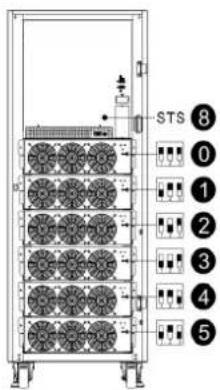

3.2. Вид с открытой передней панелью 220
3.2.1 Интерфейсные и коммуникационные элементы 221

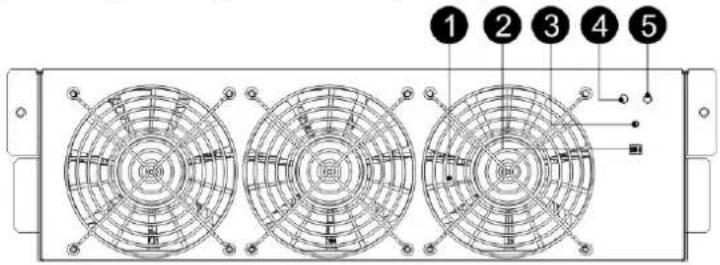

3.2.2 Силовой каскад/модуль 221

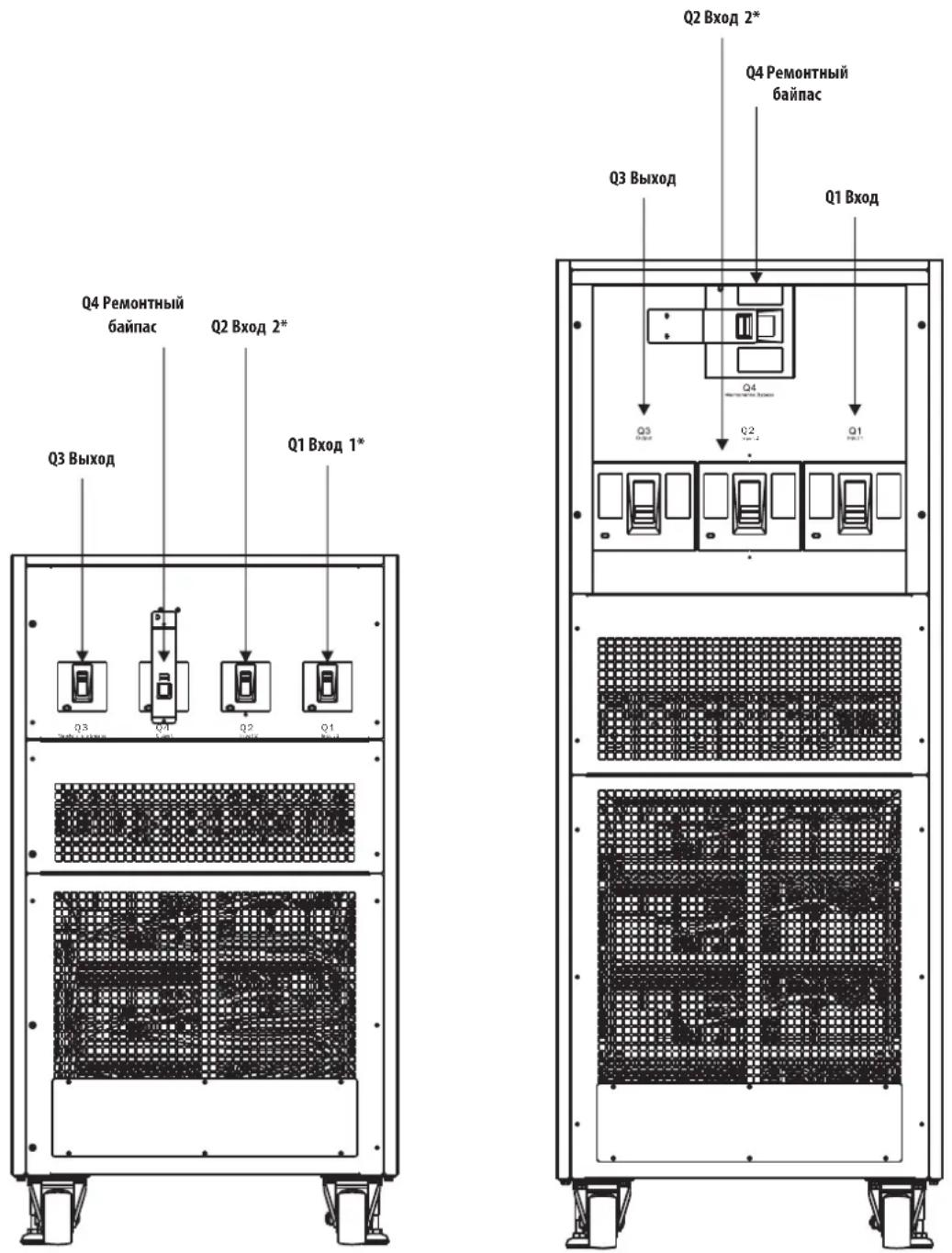

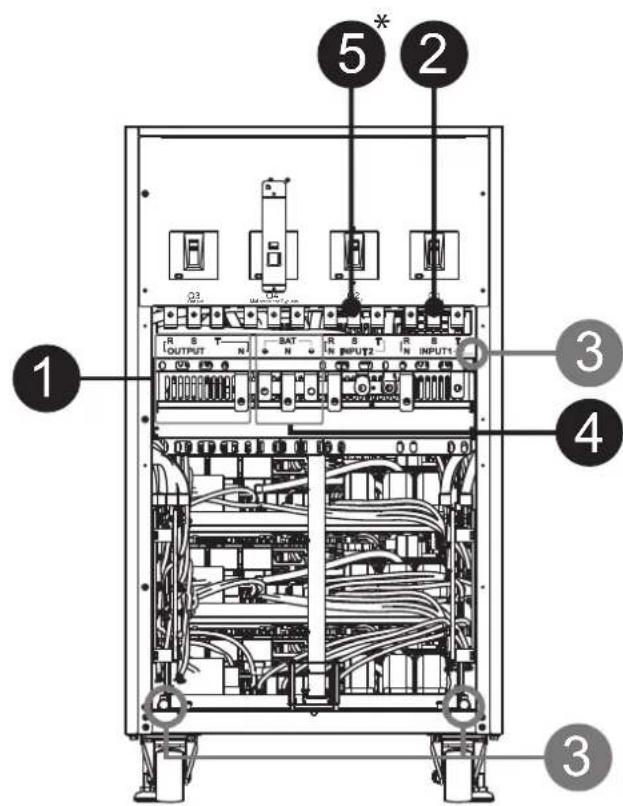

3.3 Элементы задней панели 222
3.4 Виды со стороны монтажных зажимов 223
3.5 Установка одиночного ИБП 224
3.6 Установка ИБП в системах с параллельным подключением 226

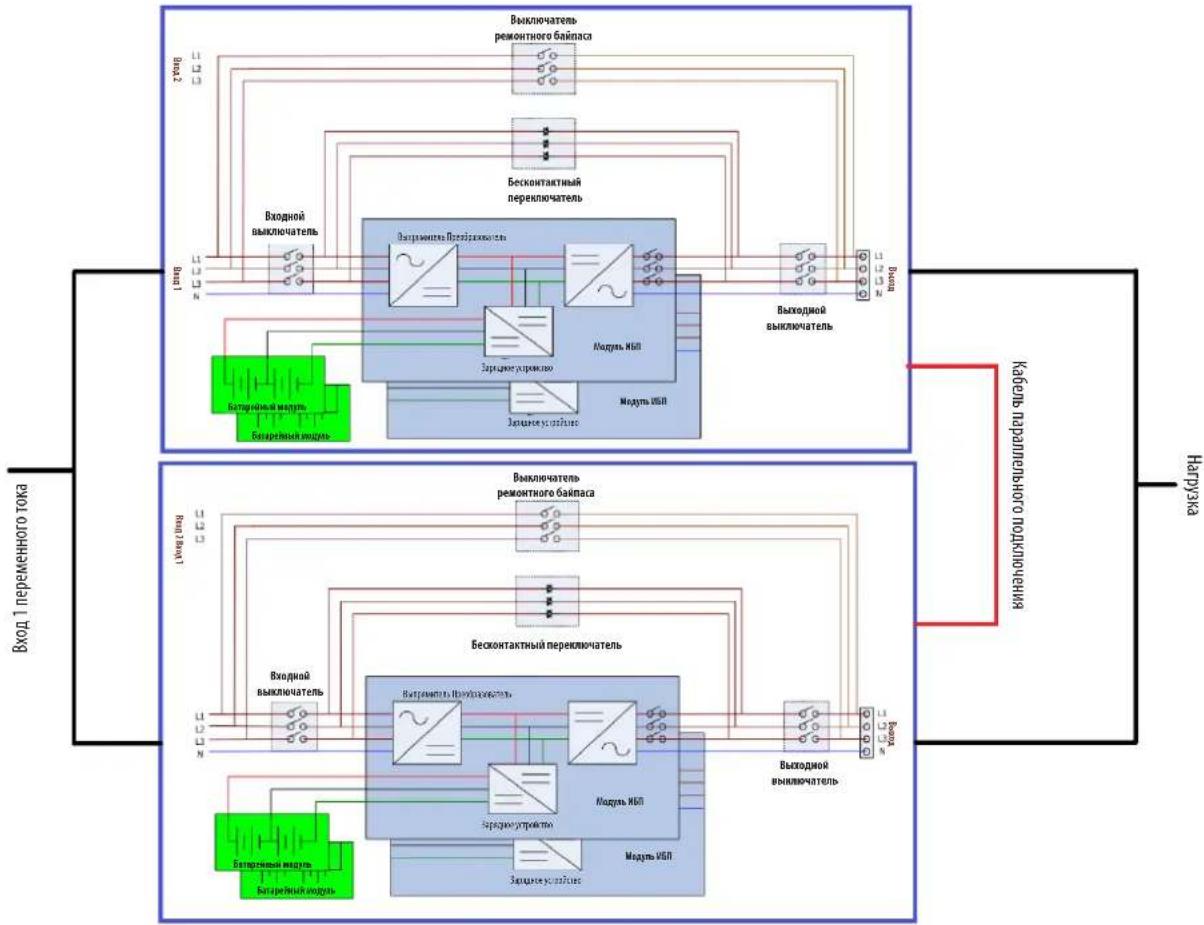

3.6.1 Входная и выходная проводка 226

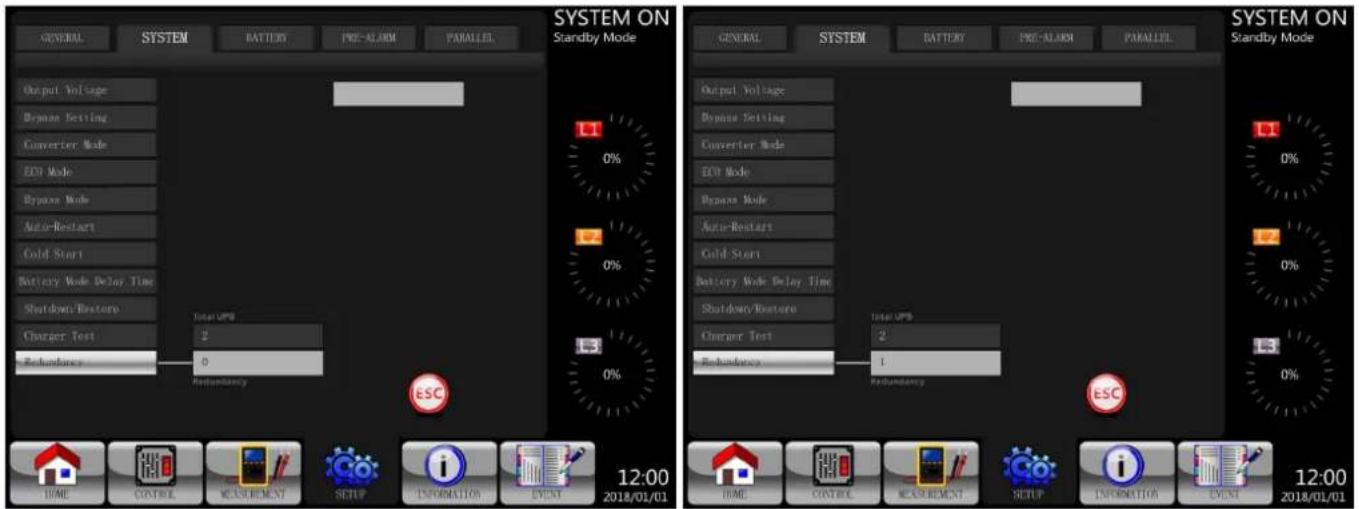

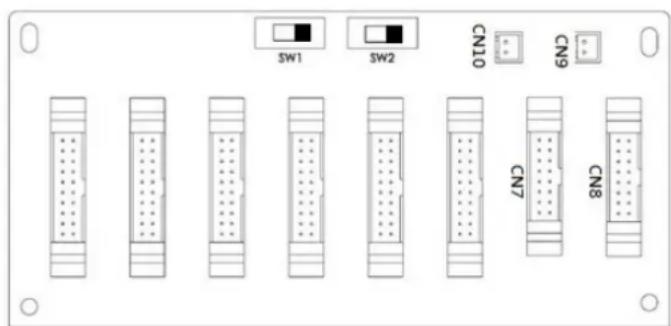

3.6.2 Настройка плат параллельного подключения 228
3.6.3 Настройка на работу в режиме параллельного подключения 230

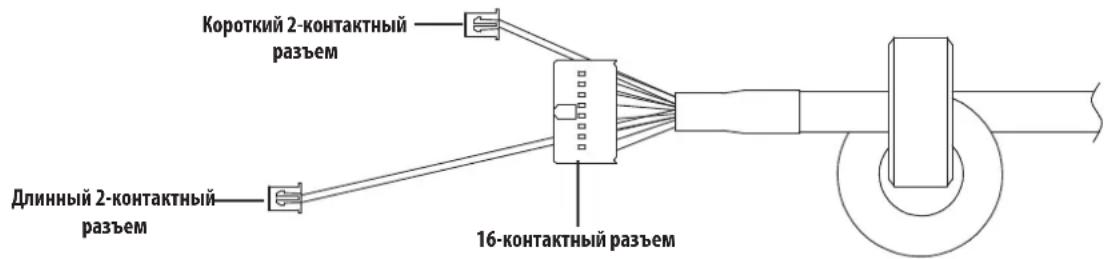

3.6.4 Параллельное подключение кабелей 230
3.6.5 Порядок включения системы с параллельным 231 подключением ИБП

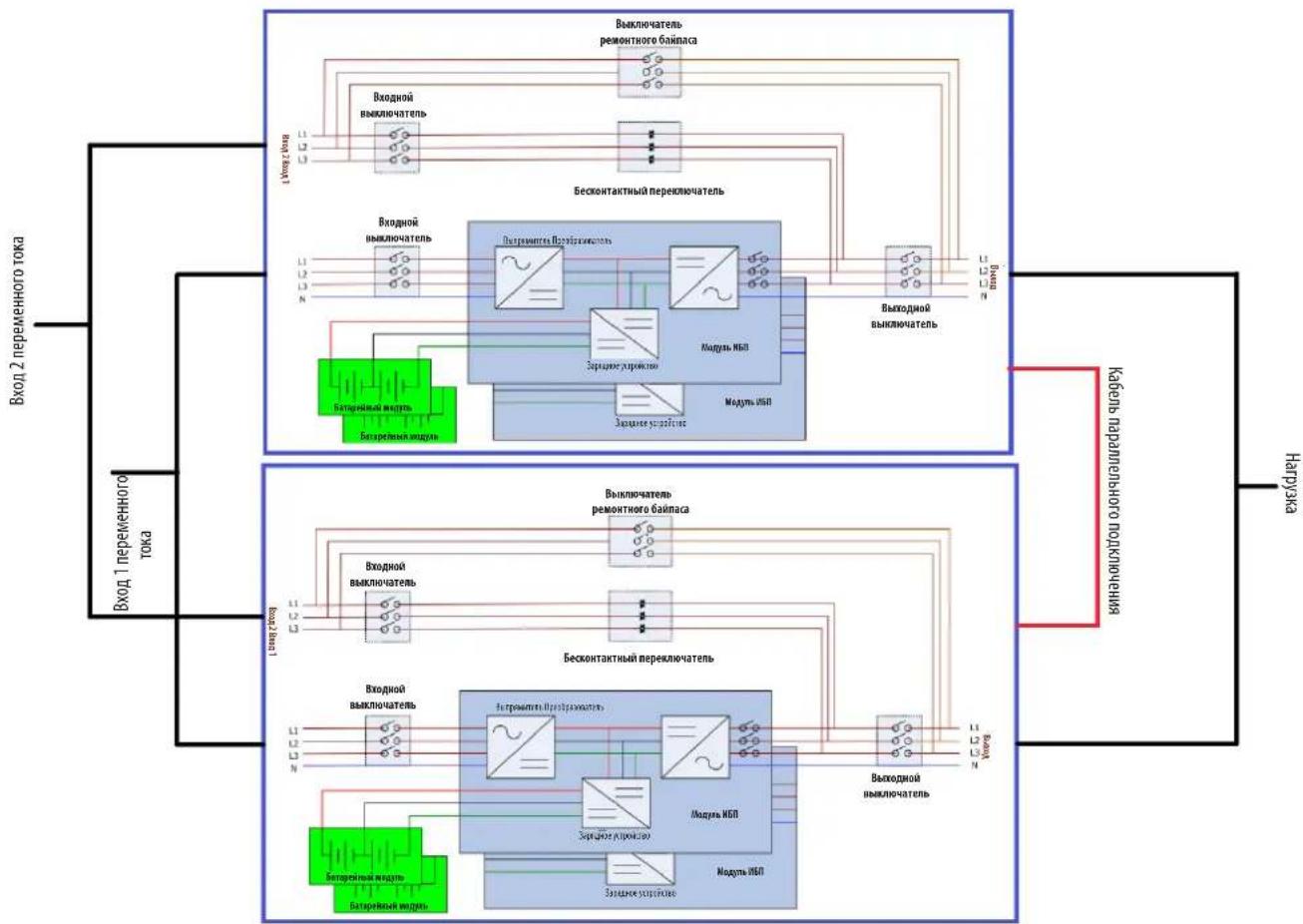

3.7 Установка со сдвоенным входом питания переменного тока 231

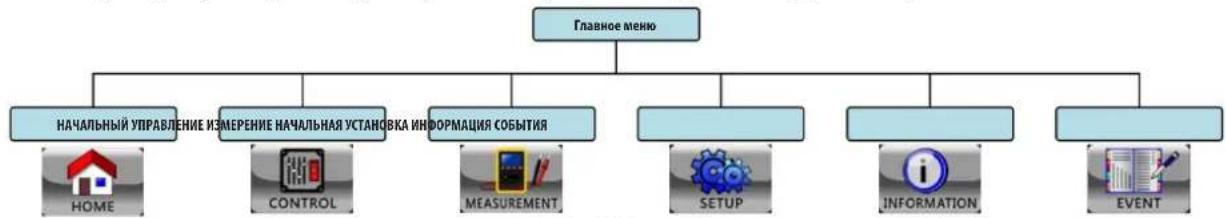

4. Панель управления и режимы работы ЖК-дисплея 232

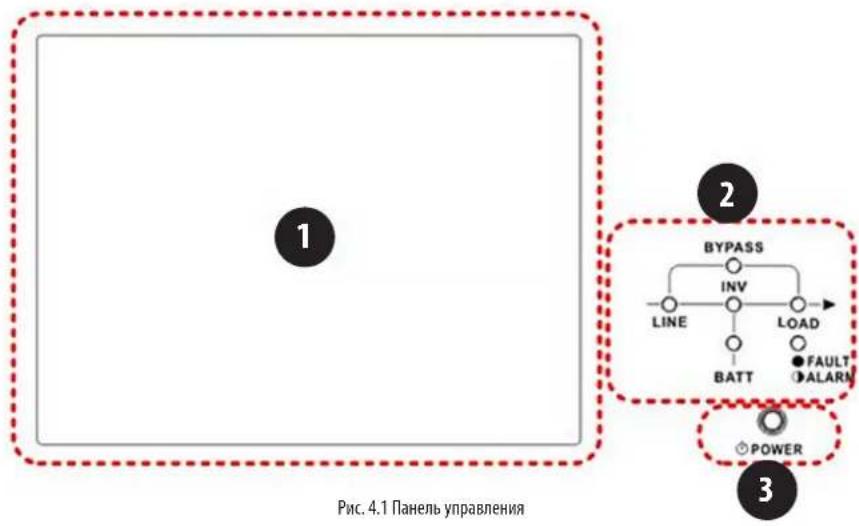

4.1 Описание панели управления 232

4.2 Описание ЖК-экрана 233

4.2.1 Начальный экран 233

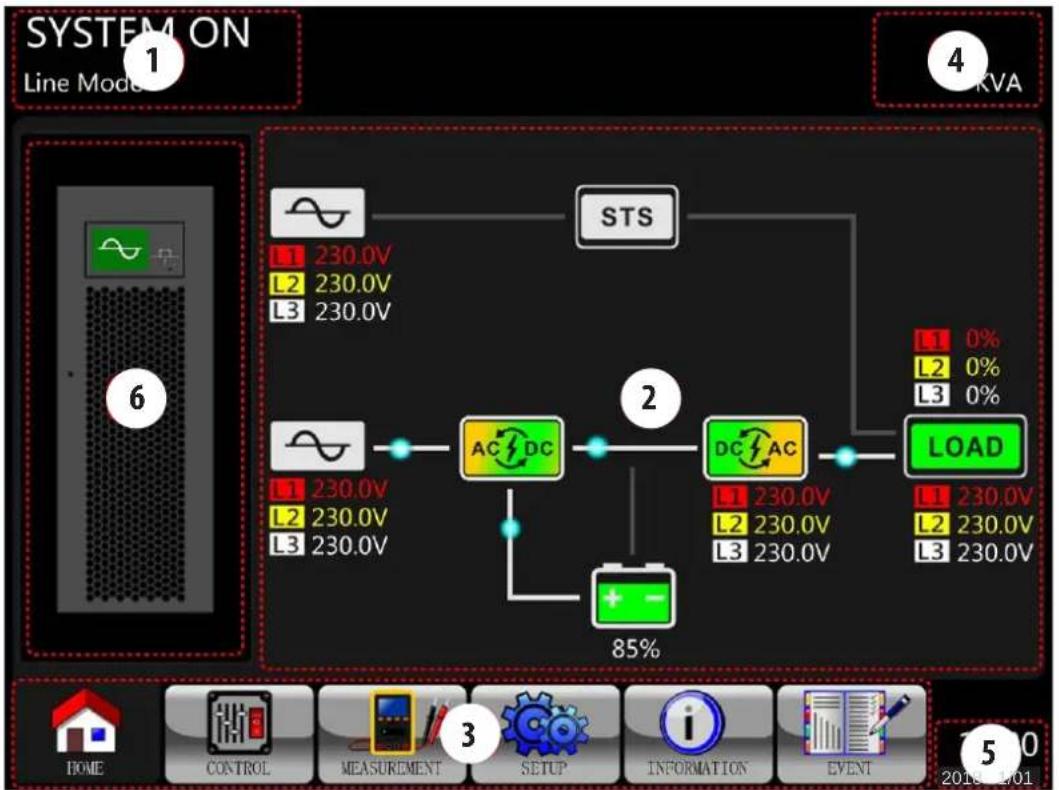

4.2.2 Основной экран 233

4.2.3 Экран управления 234

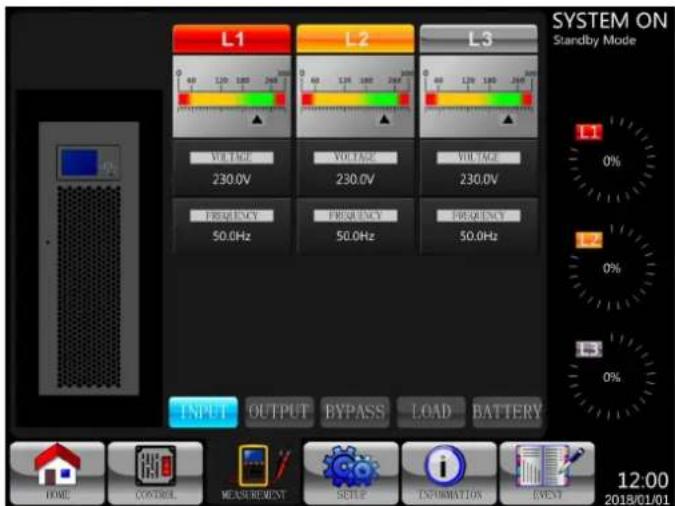

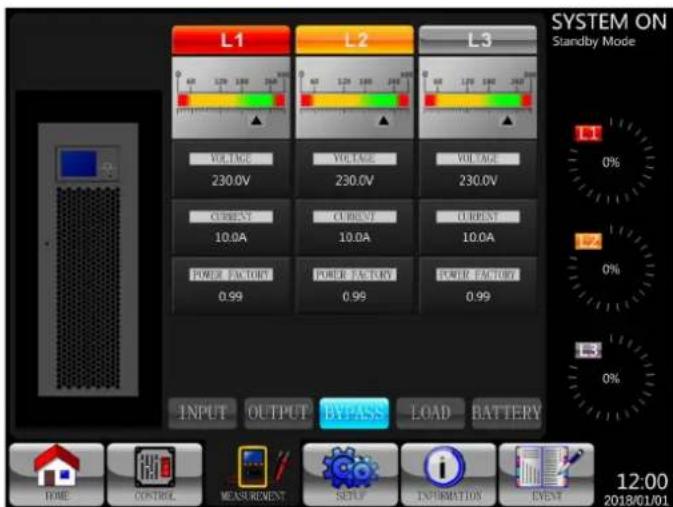

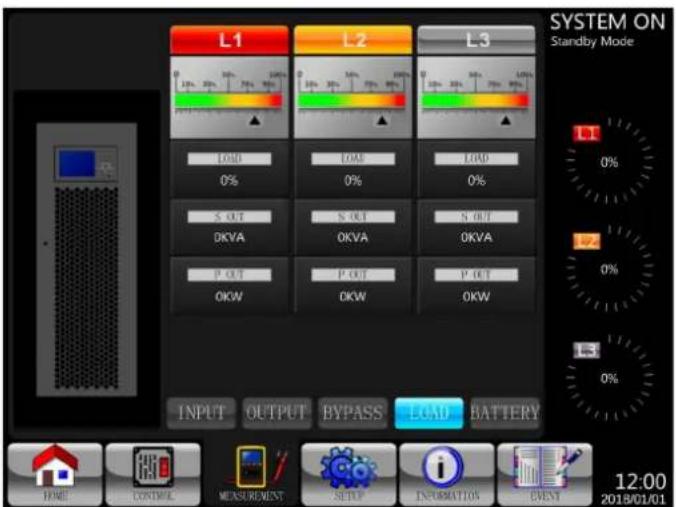

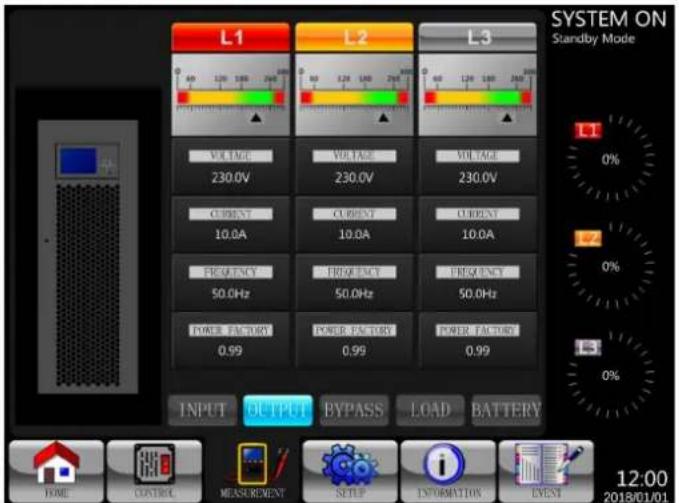

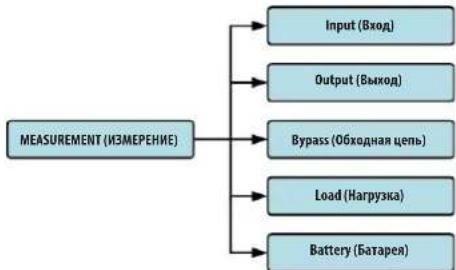

4.2.4 Экран измерений 235

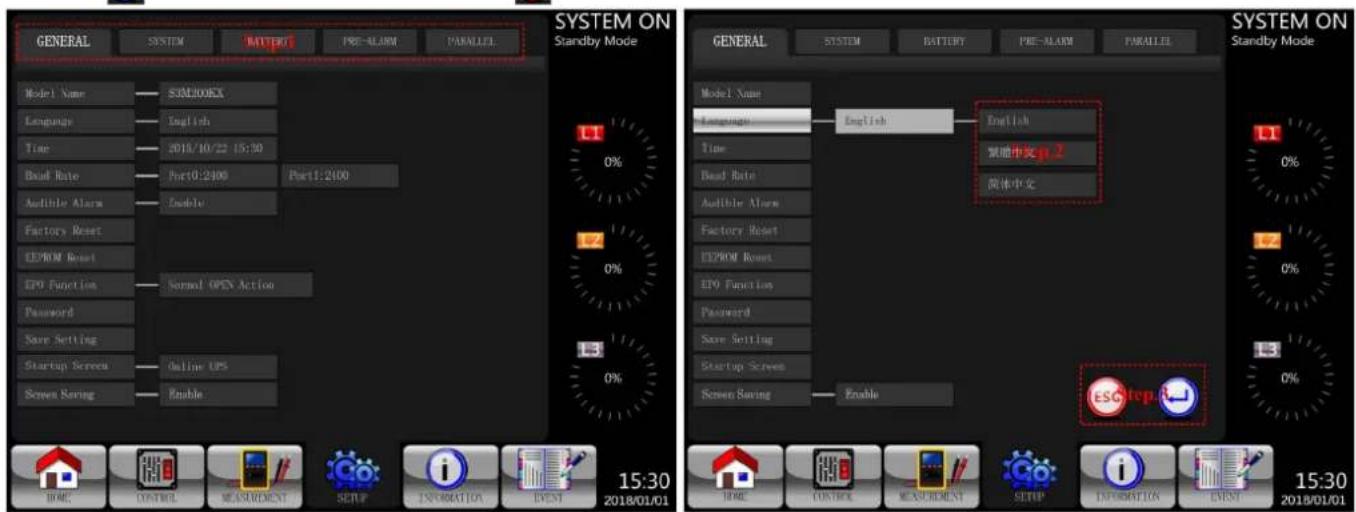

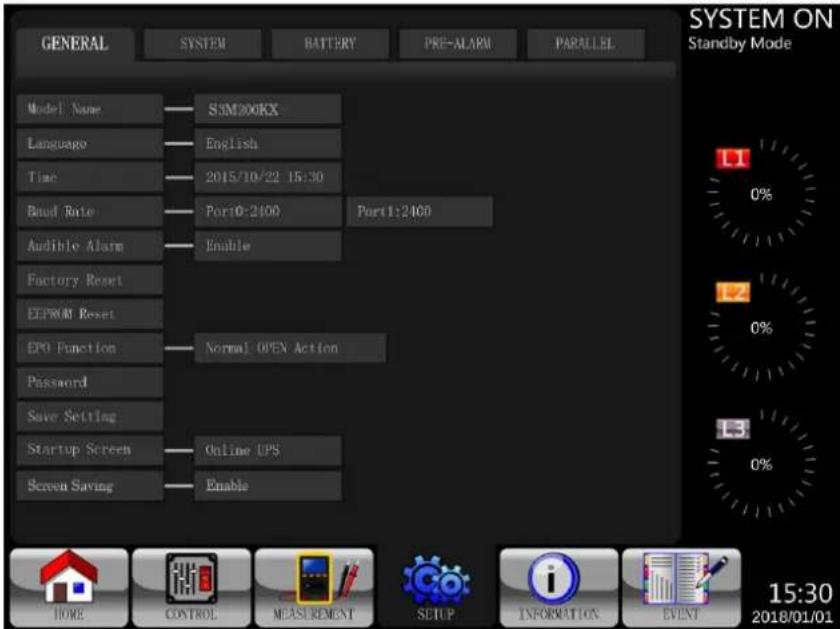

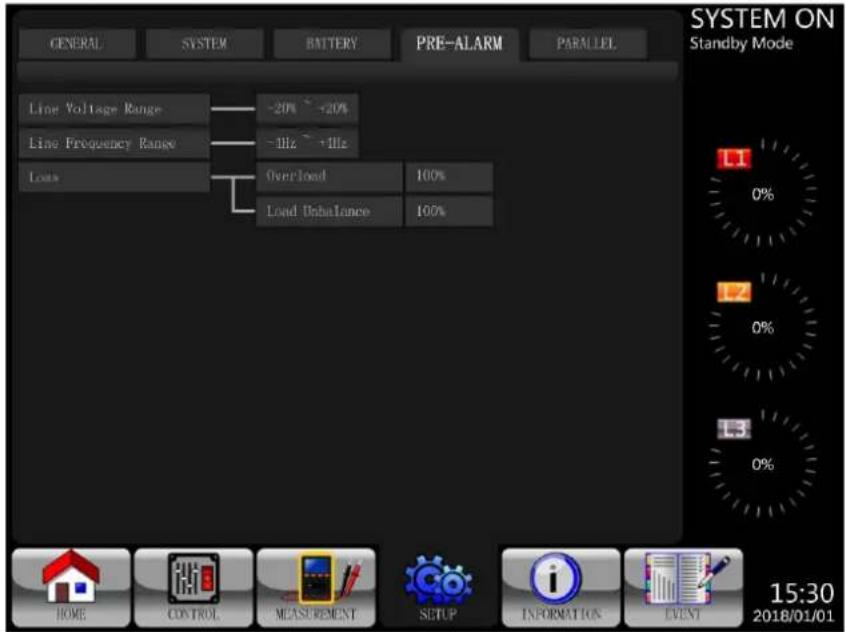

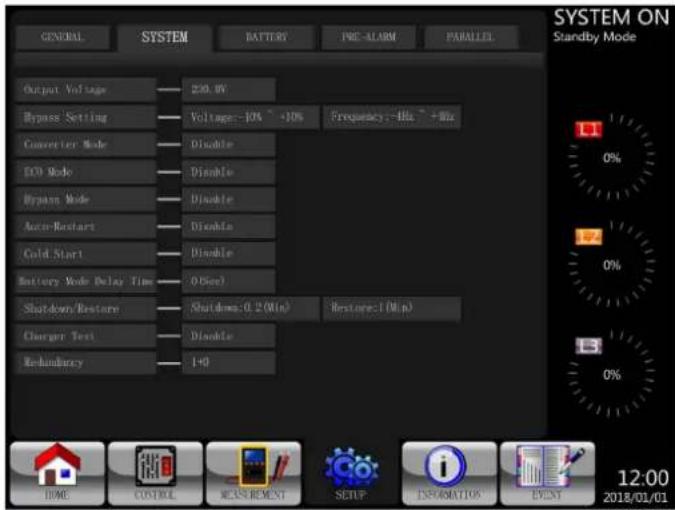

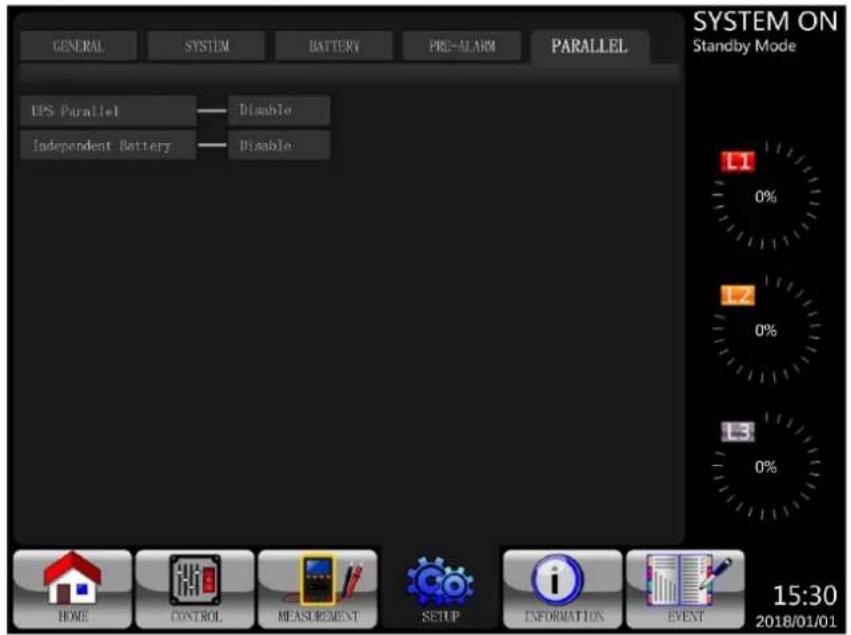

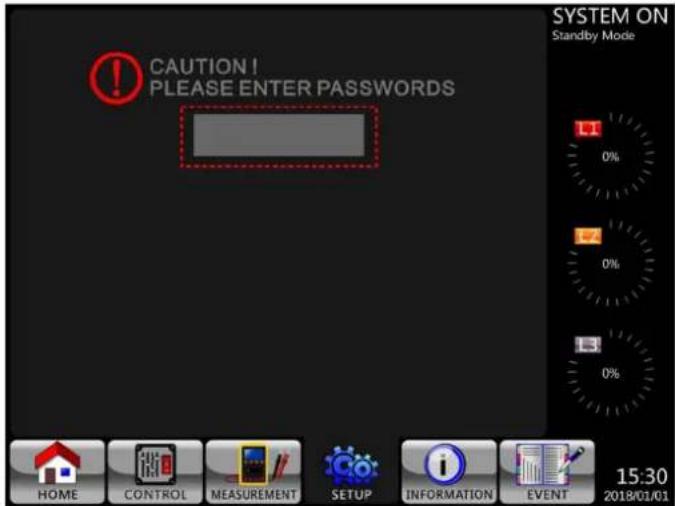

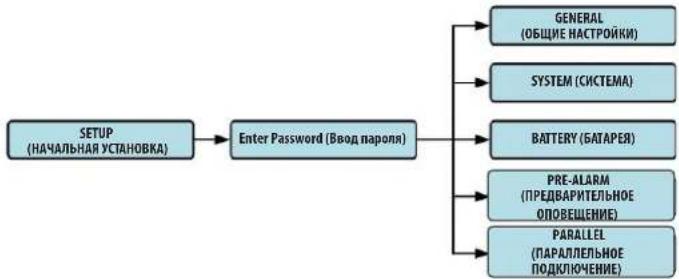

4.2.5 Экран настройки 237

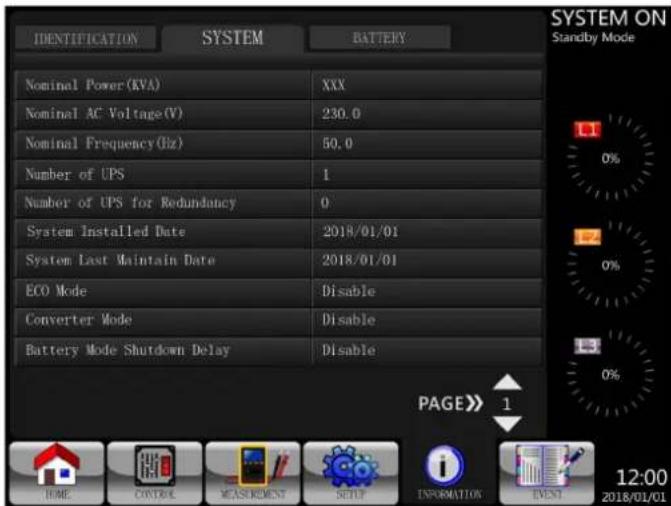

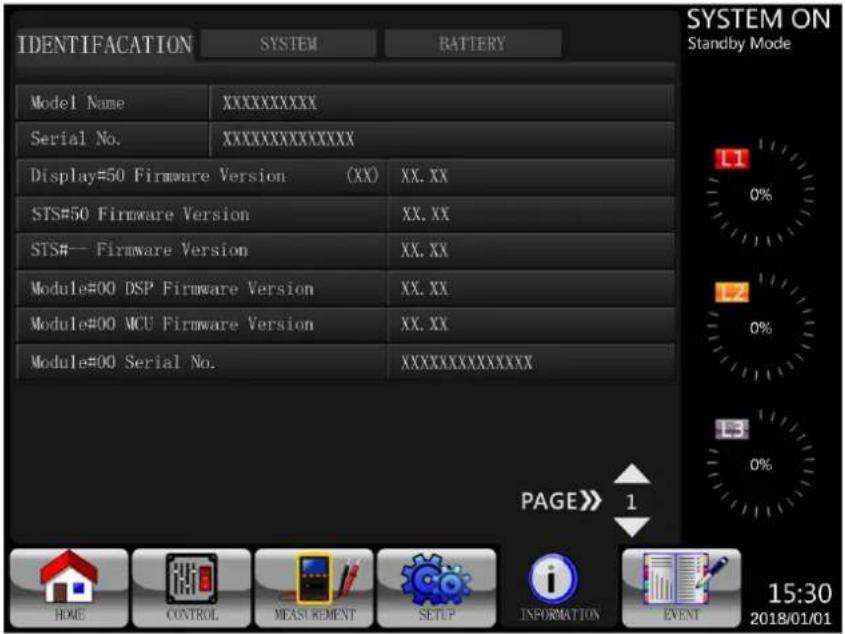

4.2.6 Информационный экран 248

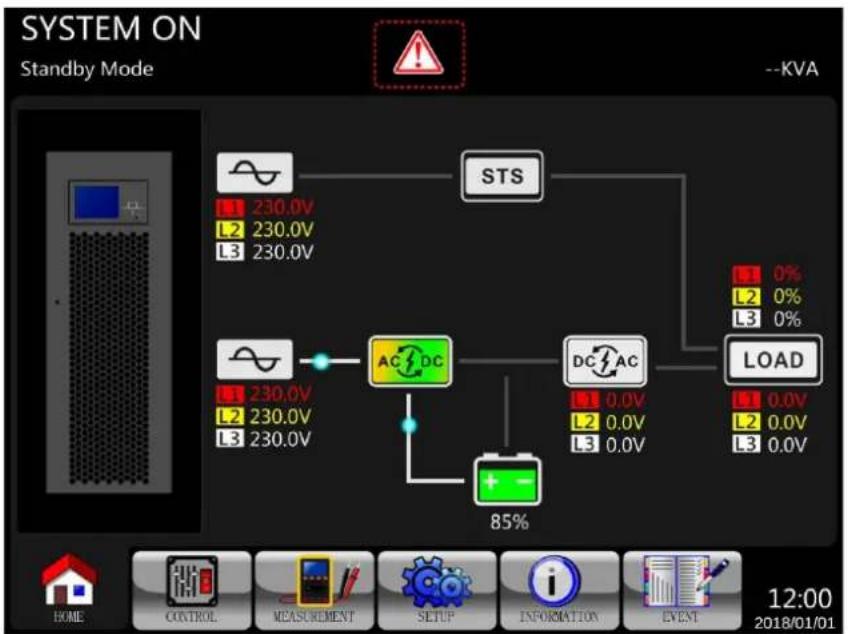

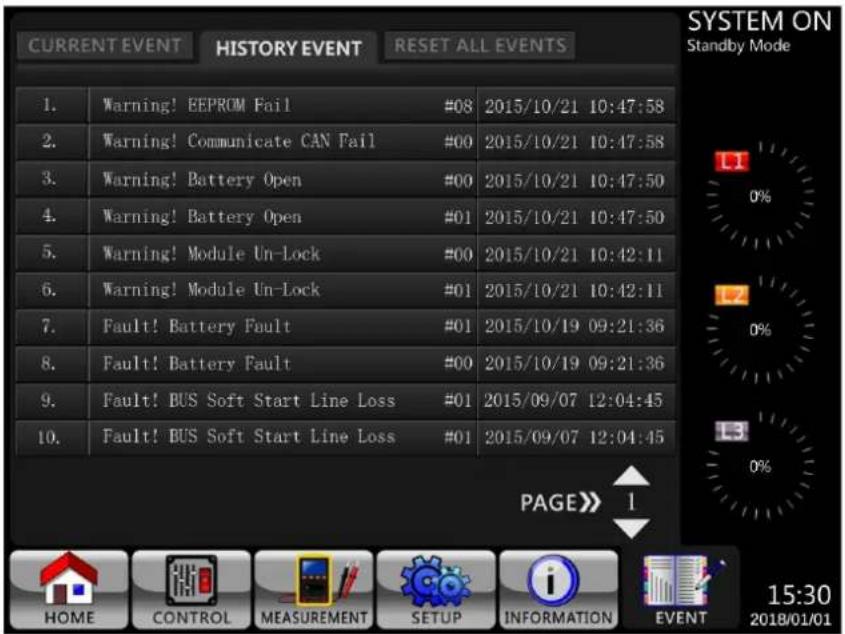

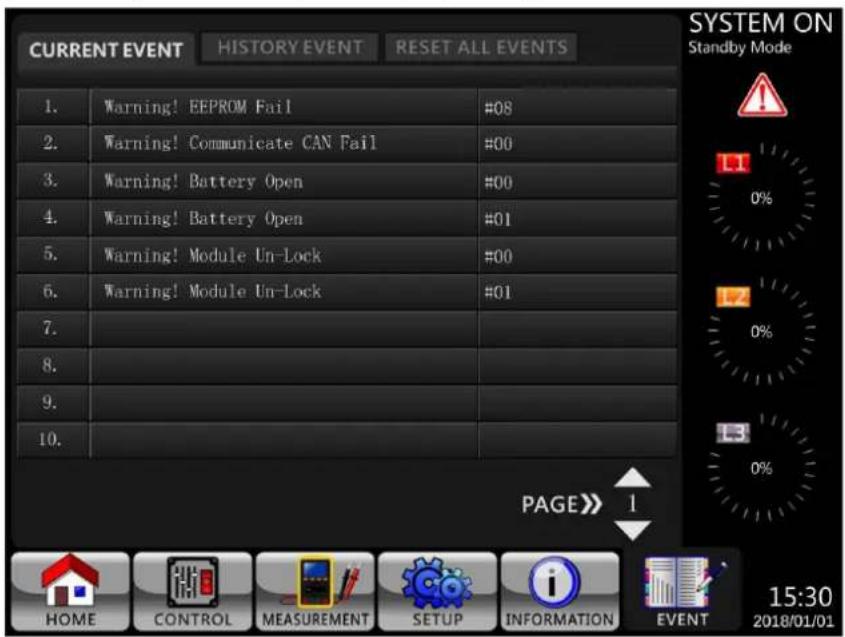

4.2.7 Экран событий 249

4.3 Список аварийных сигналов 251

4.4 Протоколирование событий 252

5. Интерфейсные и коммуникационные элементы 254

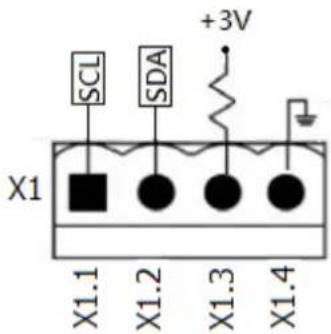

5.1 X1 – Порт для подключения датчика температуры 254 Внешний блок аккумуляторных батарей
5.2 X2 – Входной порт дистанционного аварийного отключения питания 255
5.3 Другие интерфейсы связи 255

6. Принципы работы 256

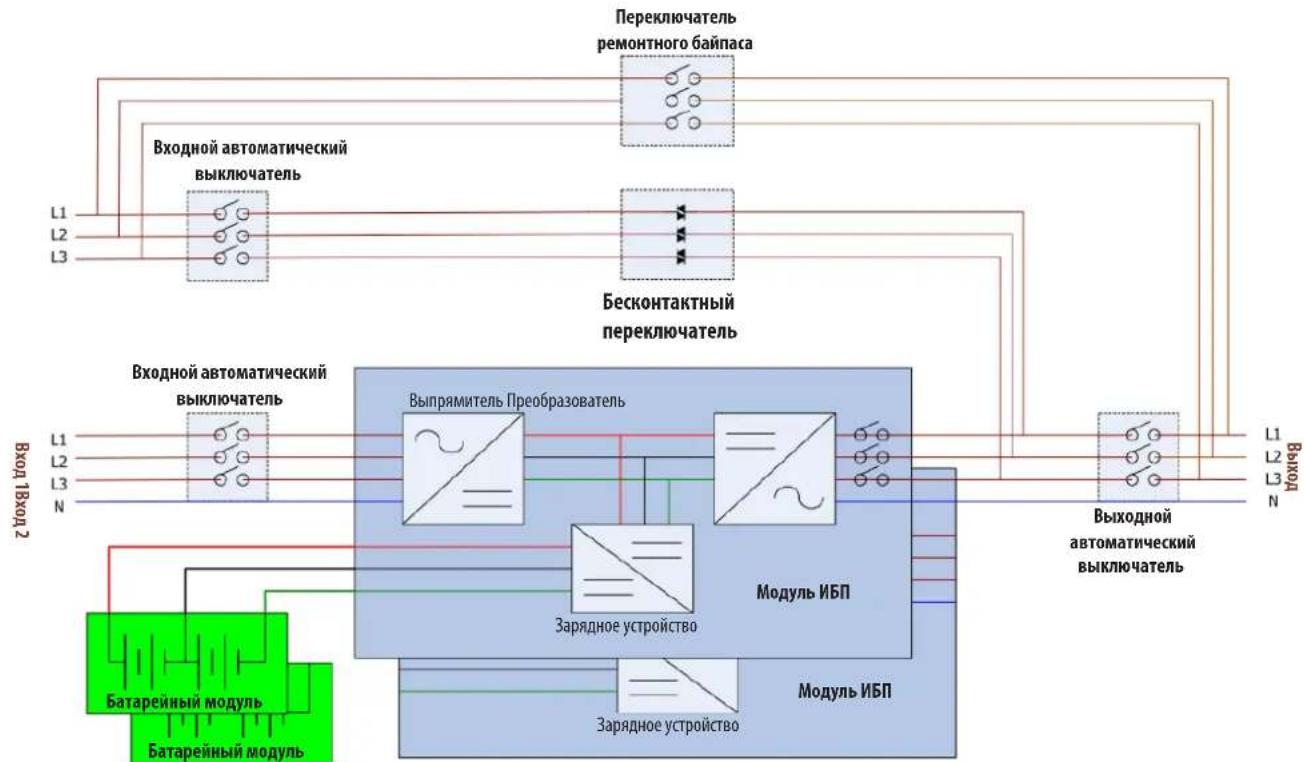

6.1 Блок-схема ИБП 256

6.2 Рабочие режимы 257

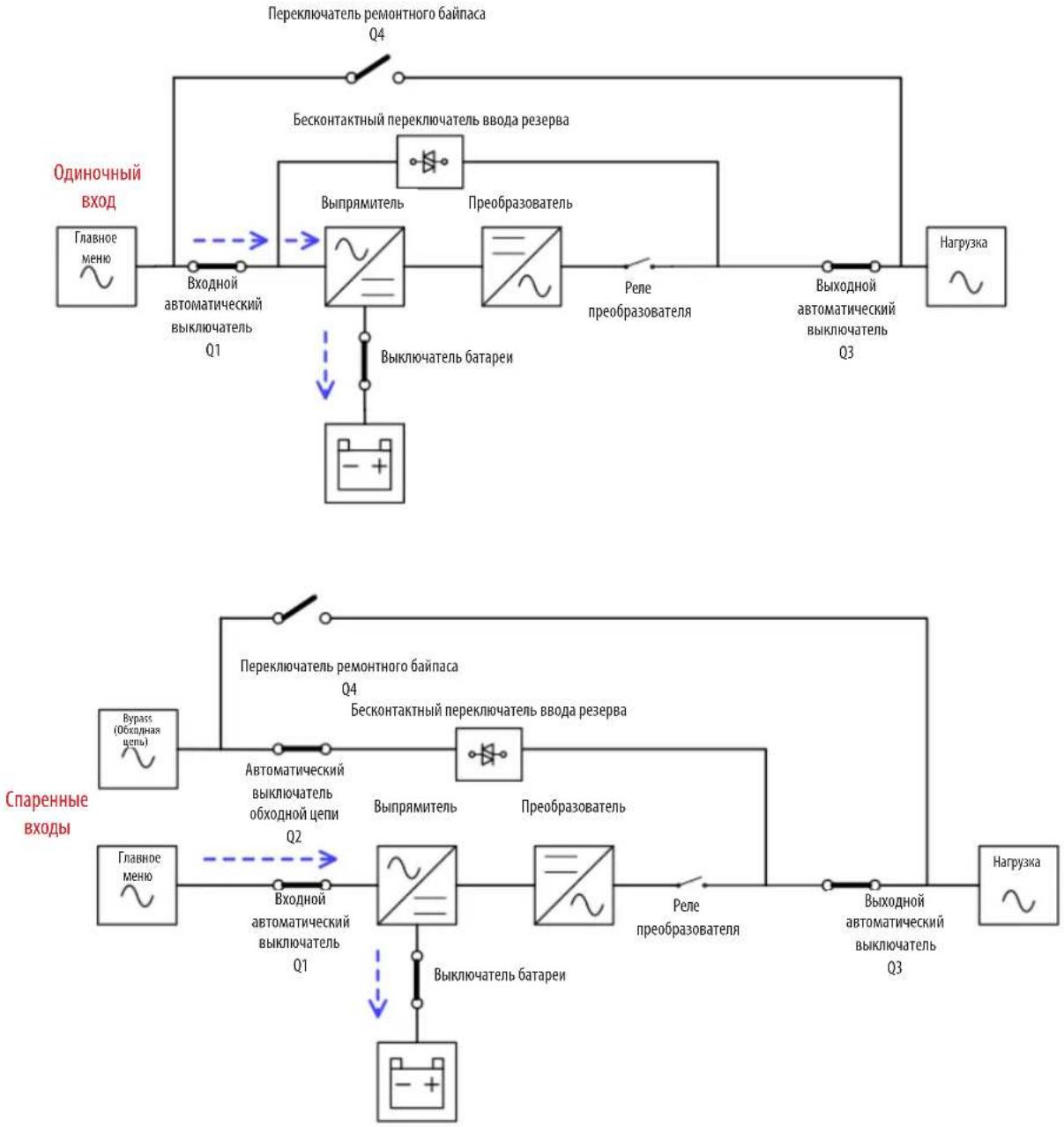

6.2.1 Режим ожидания 257

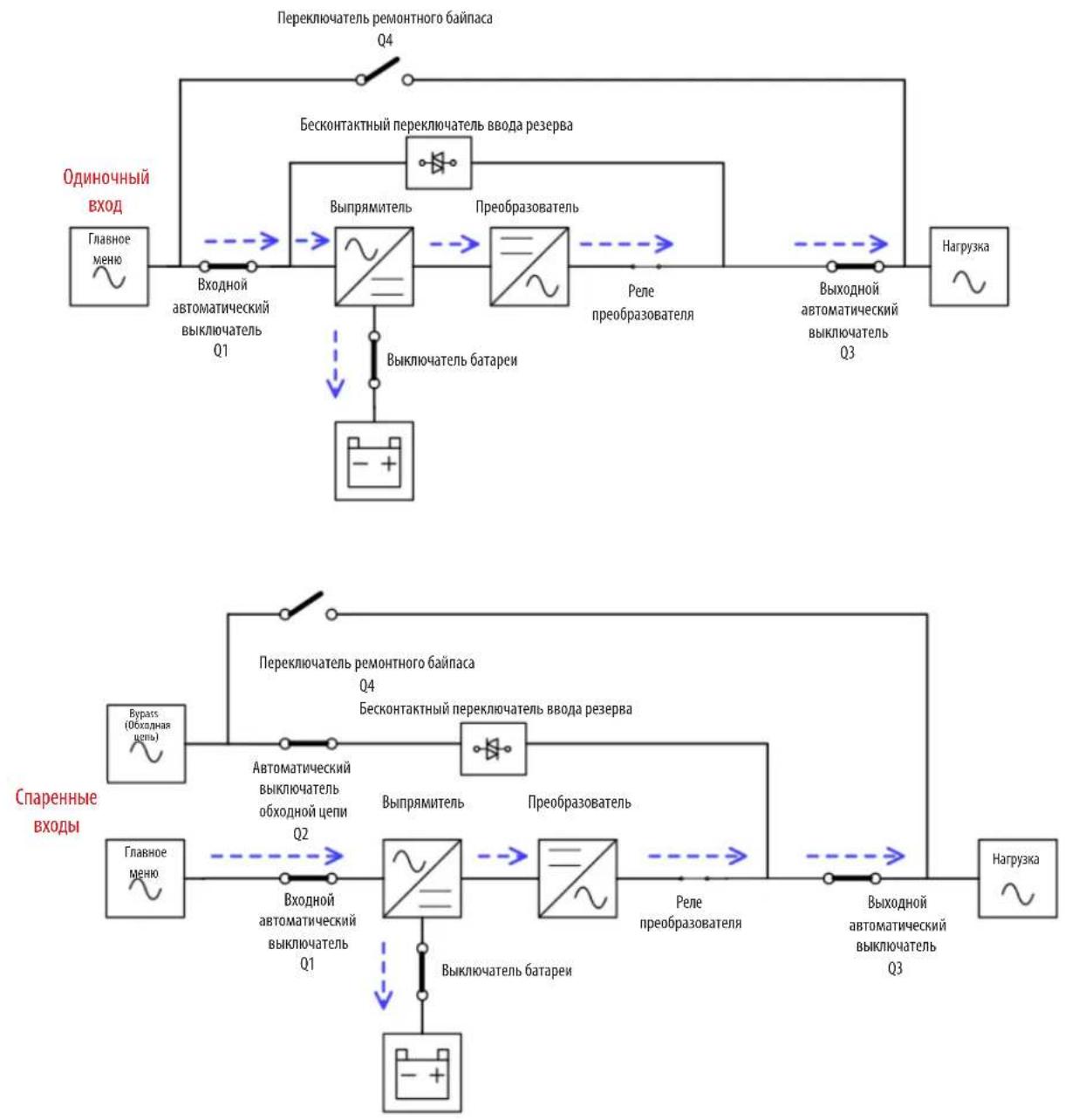

6.2.2 Режим питания от сети 258
6.2.3 Режим питания от батарей 259
6.2.4 Режим преобразования частоты 260

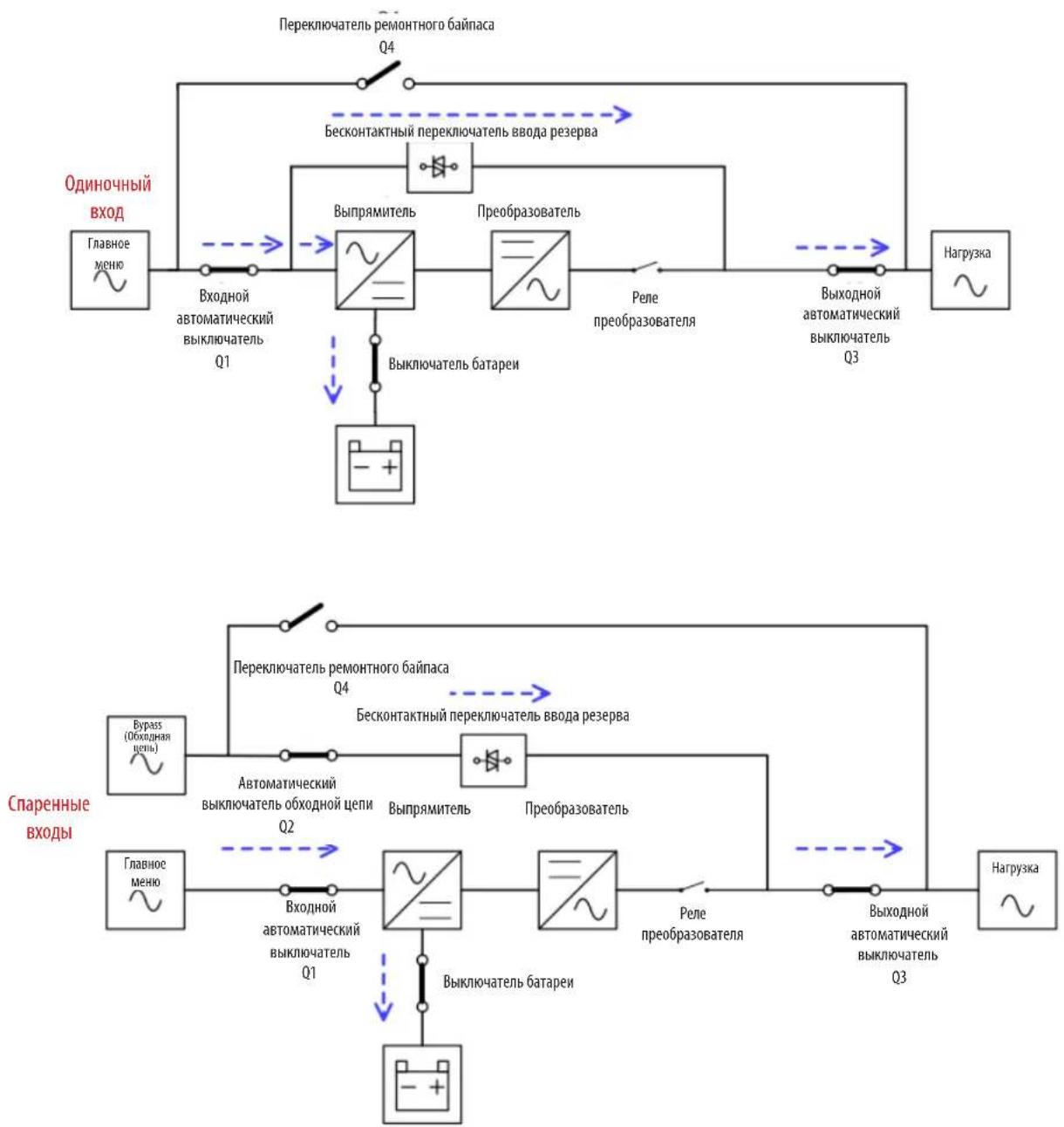

6.2.5 Режим работы по обходной цепи 261

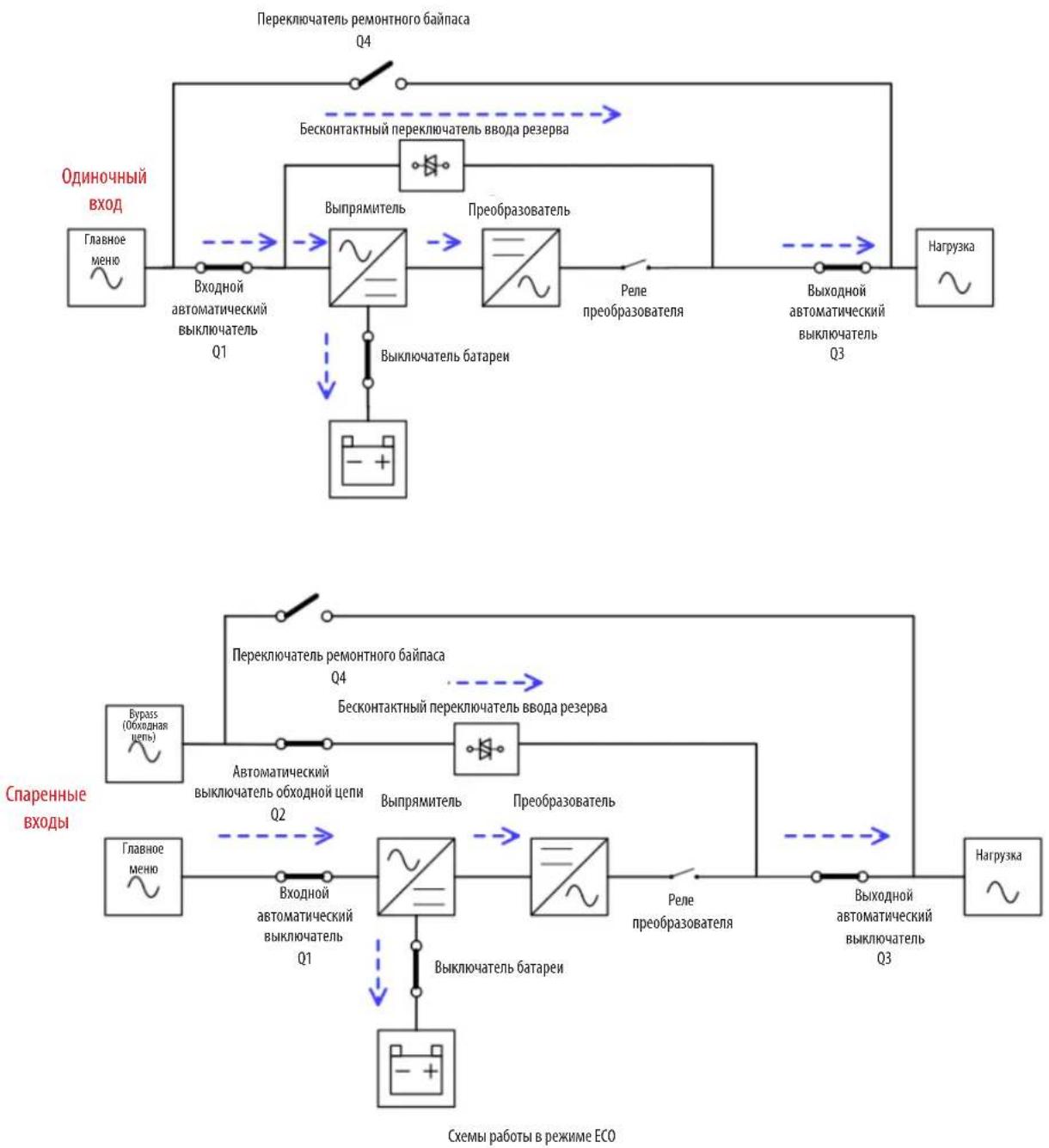

6.2.6 Режим ЕСО (экономичный) 262

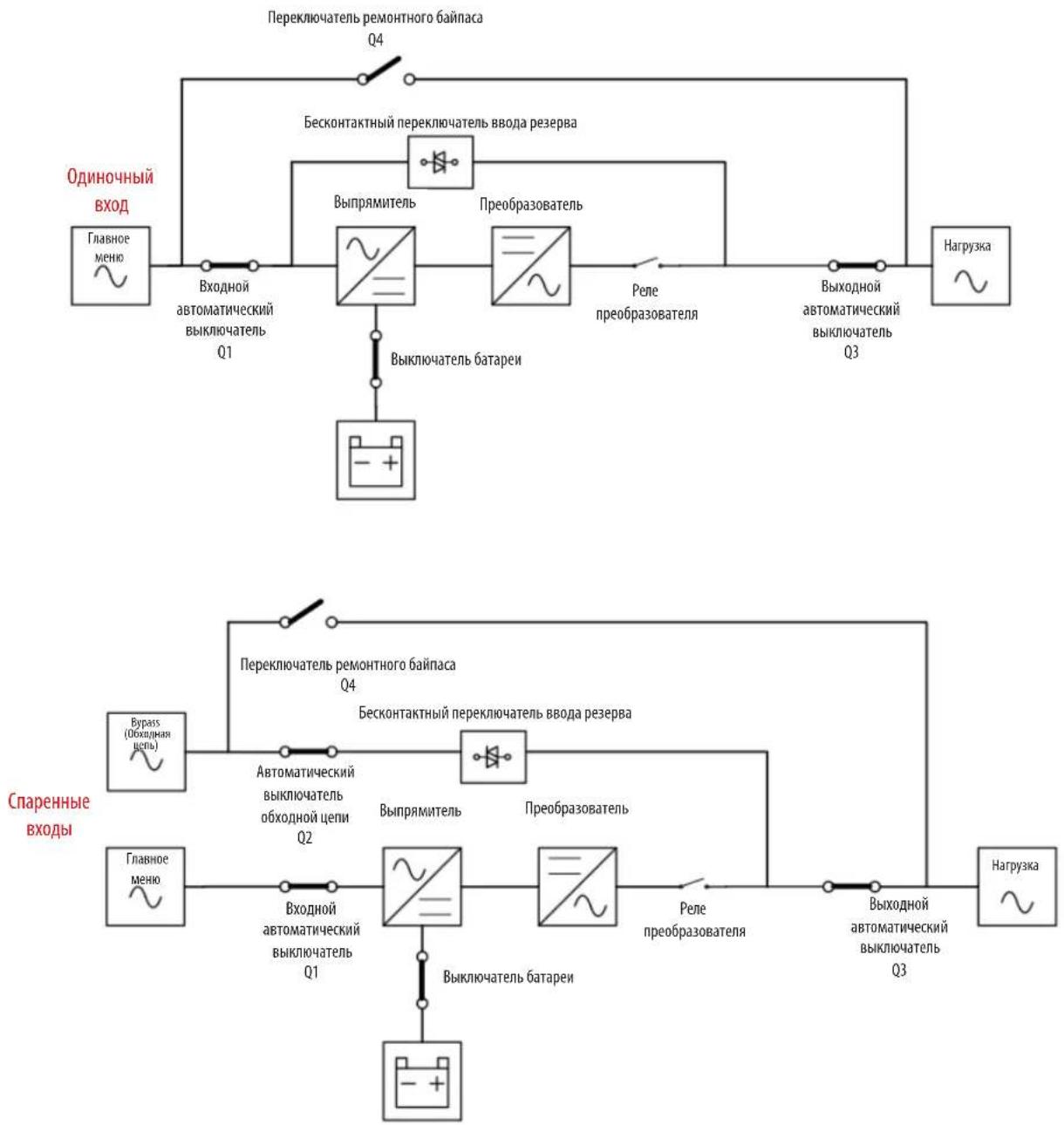

6.2.7 Режим отключения 263
6.2.8 Режим ремонтного байпаса 264

7. Эксплуатация ИБП 265

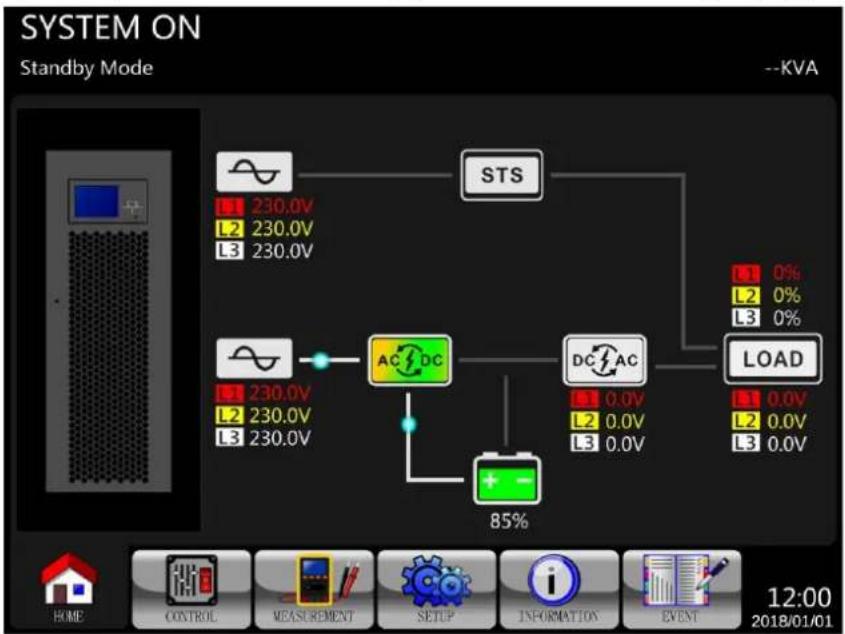

7.1 Запуск в режиме питания от сети переменного тока 265

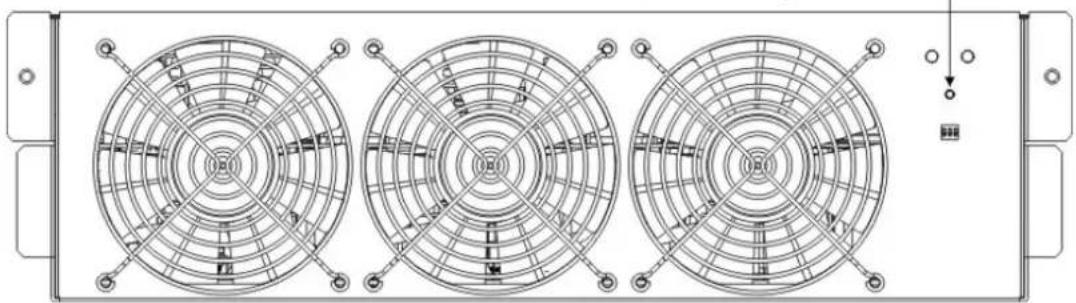

7.2 Запуск в режиме "холодного" старта 267

7.3 Работа в режиме ремонтного байпаса 269

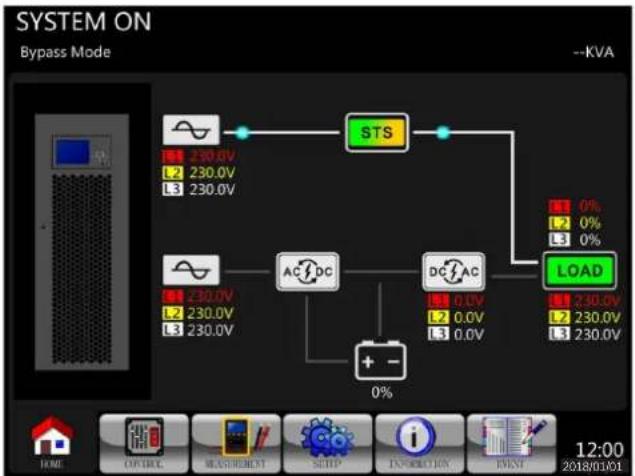

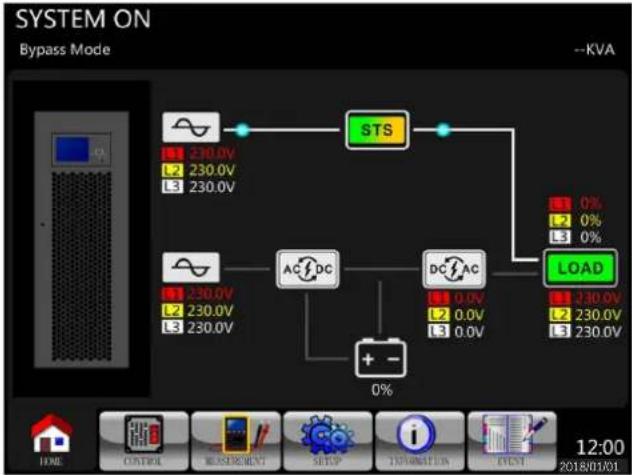

7.3.1 Перевод критически важных потребителей из режима питания 269 от сети в режим ремонтного байпаса

7.3.2 Перевод критически важных потребителей из режима ремонтного байпаса в режим питания от сети 271

7.4 Выключение 273

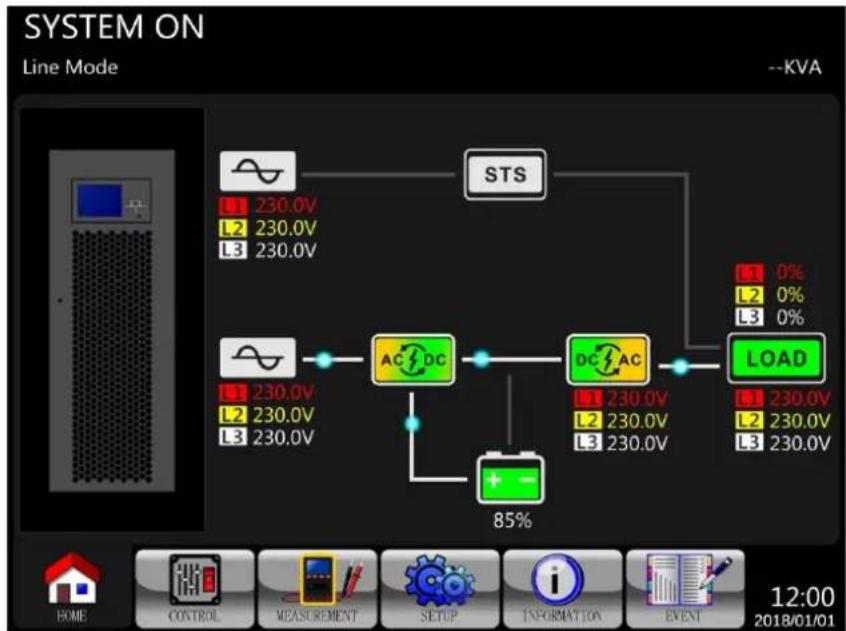

7.4.1 Выключение в режиме работы от сети 273

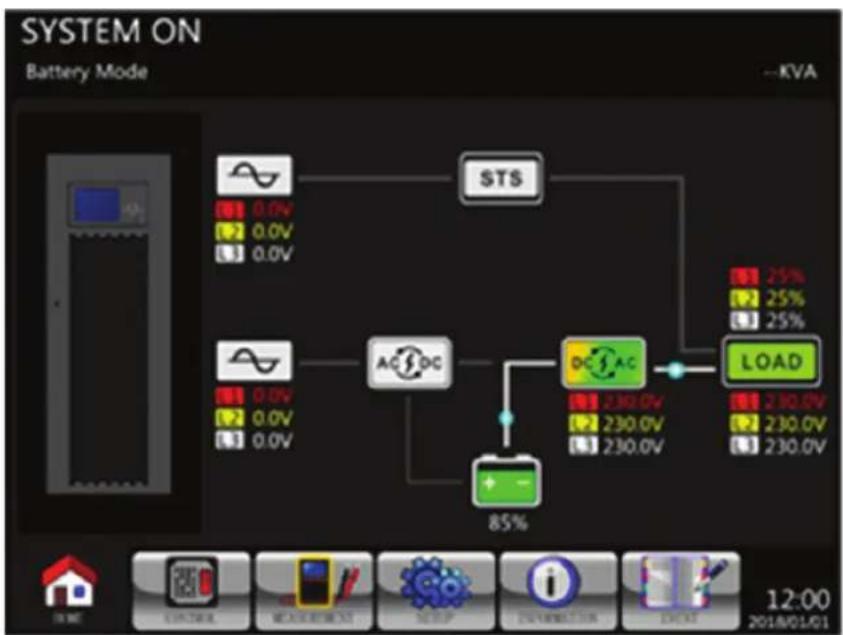

7.4.2 Выключение в режиме работы от батарей 274

8. Выявление и устранение неисправностей 276

9. Хранение и техническое обслуживание 278

9.1 Хранение 278
9.2 Техническое обслуживание 278
9.3 Батареи 278
9.4 Вентиляторы 278

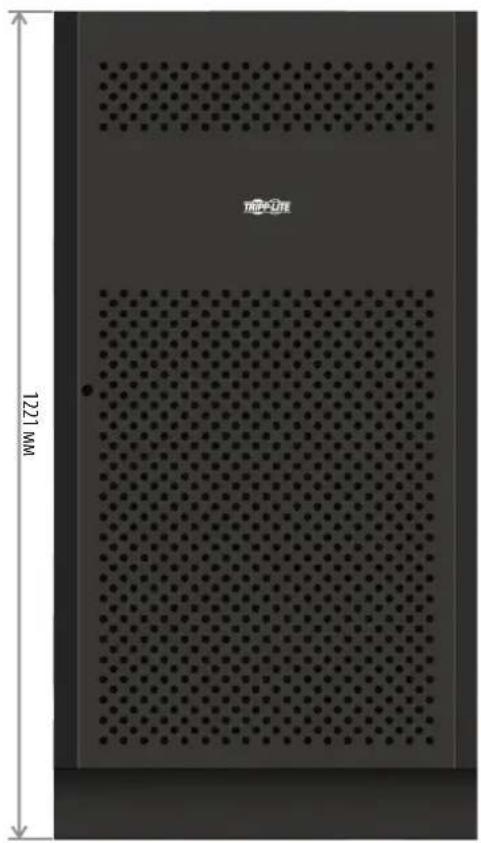

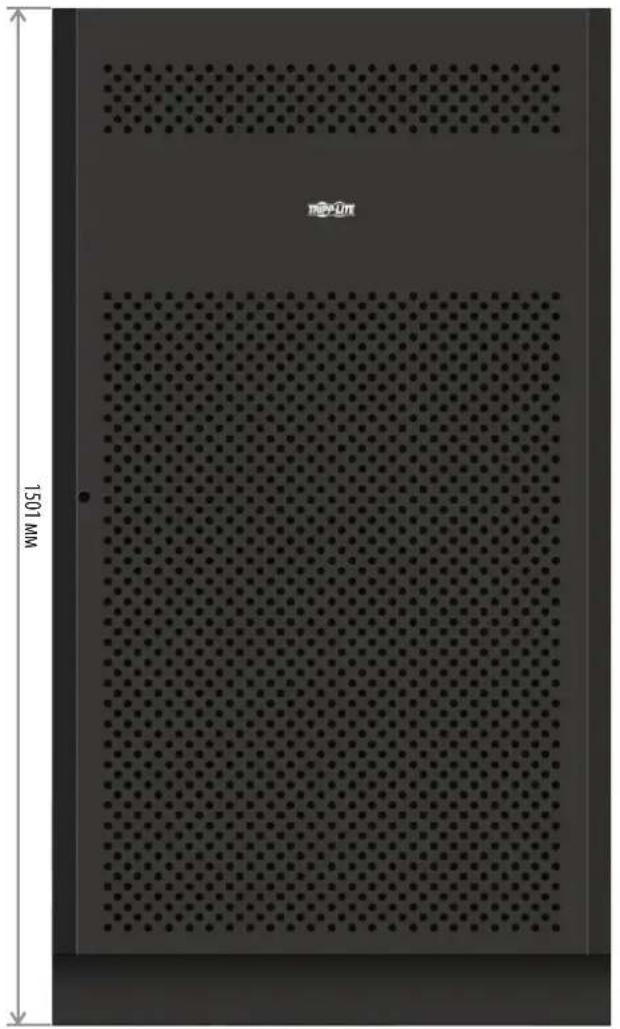

10. Технические характеристики 279

Гарантийные обязательства 282

English 1

Español 71

Français 142

Deutsch 283

1. Введение

Выпускаемый компанией Tripp Lite источник бесперебойного питания (ИБП) серии SmartOnline S3MX представляет собой независимый от напряжения и частоты трехфазный онлайн ИБП с двойным преобразованием. Этот ИБП непрерывно стабилизирует входное электрическое питание, устраняя тем самым нарушения режима питания, которые в противном случае приводили бы к выходу из строя чувствительных электронных устройств, и сводя к минимуму длительность простоев, вызываемых колебаниями мощности и перебоями в энергоснабжении.

Модели ИБП серии S3MX сконструированы в соответствии с высочайшими стандартами качества и производительности и обеспечивают следующие возможности:

Модель Агентский номер Мощность
S3M100KX, S3M100KXD* AG-6100 100 кВА
S3M120KX, S3M120KXD* AG-6120 120 кВА
S3M160KX, S3M160KXD* AG-6160 160 кВА
S3M200KX, S3M200KXD* AG-6200 200 кВА

* Модели, в обозначениях которых присутствует буквенная комбинация "KXD", имеют сдвоенный вход переменного тока.
- Онлайн-ИБП — высочайший уровень защиты ИБП с полным контролем входного электропитания и нулевым временем переключения на питание от батарей в случае отключения сетевого электричества с целью непрерывного поддержания работоспособности критически важных потребителей
- Возможность параллельного подключения до двух ИБП в целях увеличения выходной мощности и резервирования
- Высокий КПД в режимах питания от сети переменного тока и резервного питания от батарей
- Минимальные размеры и занимаемая площадь среди представленных на рынке аналогов
- Режим ЕСО позволяет ИБП функционировать по обходной цепи в условиях устойчивого сетевого питания и обеспечивает немедленное переключение в режим преобразователя для поддержания работоспособности потребителей в случае падения параметров входного сетевого питания ниже допустимых пределов
- Высокий коэффициент выходной мощности — повышенная эффективная мощность обеспечивает поддержание работоспособности большего числа компонентов оборудования
- Автоматический и ручной переход на обходную цепь в целях повышения надежности системы и обеспечения возможности технического обслуживания без снятия мощности с подключенной нагрузки
- Широкий диапазон входных напряжений – ИБП обеспечивает регулирование параметров входного электропитания даже при плохом качестве последнего без перехода на питание от батарей, что способствует максимальному продлению времени безотказной работы и экономии ресурса батарей
- Совместимость с внешними батарейными шкафами обеспечивает повышение степени автономности батарей
- Аварийное отключение питания дистанционным способом (REPO)
- Возможности контроля параметров сети по протоколу SNMP и использования беспотенциального контакта обеспечивают условия для создания оптимальной конфигурации
- Имеются модели с опциональным сдвоенным входом переменного тока, обозначаемые буквами "KXD"

ИБП серии SmartOnline S3MX идеально подходят для защиты 4-проводных потребителей в составе следующих элементов критически важного электрооборудования:

• ИТ-инфраструктура и центры обработки данных
  • телекоммуникационного оборудования
• сетей (локальных/глобальных)
• объектов организационной инфраструктуры
• систем обеспечения безопасности и аварийных систем
• систем, применяемых финансовыми учреждениями
• Больницы и учреждения здравоохранения

2. Важные предупреждения по технике безопасности

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем руководстве содержатся важные указания и предупреждения, которые необходимо соблюдать в процессе установки и технического обслуживания всех трехфазных ИБП Tripp Lite серии SmartOnline S3MX мощностью 100, 120, 160 и 200 кВА и их батарей. Игнорирование этих предупреждений может привести к потере гарантии.

2.1 Предупреждения относительно места размещения ИБП

• Устанавливайте ИБП в закрытом помещении вдали от источников избыточной влаги или тепла, электропроводных загрязнителей, а также прямого солнечного света.
• Устанавливайте ИБП в конструкционно прочном месте. ИБП является крайне тяжеловесным, поэтому при его перемещении и подъеме необходимо соблюдать особую осторожность.
• Эксплуатируйте ИБП только при комнатных температурах (в диапазоне от 0 до 40°C).
• Оптимальная производительность ИБП и максимальный срок службы батареи достигаются при поддержании рабочей температуры в диапазоне от 17 до 25°C.
• Обеспечьте в месте установки достаточное пространство для технического обслуживания и вентиляции ИБП. Размер пространства для технического обслуживания и вентиляции должен составлять не менее 50 см с лицевой и тыльной сторон ИБП.
• Не устанавливайте ИБП вблизи магнитных носителей информации, поскольку это может привести к нарушению целостности хранящихся на них данных.

2.2 Предупреждения относительно подключения оборудования

• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.
• ИБП имеет собственный источник энергии (батарею). Выходные зажимы устройства могут находиться под напряжением даже после его отключения от сети переменного тока.
• Модели ИБП, рассматриваемые в настоящем руководстве, несовместимы с потребителями, не имеющими нагрузки с привязкой нейтрали или с соединением треугольником.

2.3 Предупреждения относительно батарей

ИБП содержит в себе компоненты, находящиеся под НАПРЯЖЕНИЕМ, ОПАСНЫМ ДЛЯ ЖИЗНИ. ИБП рассчитан на подачу электропитания потребителям даже при отключении от сетевого источника. Доступ внутрь корпуса ИБП разрешается только УПОЛНОМОЧЕННЫМ СПЕЦИАЛИСТАМ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ после отключения устройства от сети и источника питания постоянного тока.
⚠️ Батареи несут в себе опасность электрического удара и получения ожогов под воздействием сильного тока короткого замыкания. Подключение или замена батарей должны осуществляться только квалифицированным сервисным персоналом с соблюдением надлежащих мер предосторожности. Выключайте ИБП перед подключением или отключением внутренних батарей. Используйте инструменты с изолированными ручками. Не вскрывайте батареи. Не замыкайте и не шунтируйте клеммы батареи какими-либо предметами.
- Батареи пригодны для вторичной переработки. См. местные нормативы и требования по утилизации либо руководствуйтесь информацией по утилизации на странице triplite.com/support/recycling-program. - Не бросайте батареи в огонь, не допускайте их повреждения и не вскрывайте их обшивку. Вытекающий из них электролит может являться токсичным и вызывать поражение кожи и слизистой оболочки глаз.
- Не отсоединяйте батареи во время работы ИБП в режиме питания от батарей.
- Отсоединяйте источник зарядного тока до подсоединения или отсоединения зажимов.
- Необходимо соблюдение следующих мер предосторожности:

1) Перед работой снимайте с себя наручные часы, кольца и другие металлические предметы.

2) Используйте инструменты с изолированными ручками.

3) Надевайте резиновые перчатки и обувь.

4) Не кладите инструменты или металлические детали на верхние поверхности батарей или их корпусов.

5) Проверьте батарею (выводы +, -, N) на предмет случайного замыкания на землю. В случае обнаружения такового устраните источник заземления. Прикосновение к любой части заземленной батареи может привести к поражению электрическим током. Вероятность такого поражения снижается при устранении замыкания на землю во время установки и технического обслуживания.

- Замена батарей должна производиться авторизованным сервисным персоналом с использованием батарей аналогичного типа (герметичных свинцово-кислотных аккумуляторных батарей) и в том же количестве.

ВНИМАНИЕ! Во избежание возникновения каких-либо опасностей при установке и техническом обслуживании ИБП указанные задачи могут выполняться только квалифицированными и опытными электромеханиками.

Перед установкой или использованием данного устройства внимательно изучите настоящее руководство пользователя и указания по технике безопасности.

2. Важные предупреждения по технике безопасности

2.4 Транспортировка и хранение

⚠ Транспортировка ИБП должна осуществляться только в заводской упаковке для его защиты от ударных и других механических воздействий.
⚠️ Хранение ИБП должно осуществляться в сухом и хорошо проветриваемом помещении.

2.5 Подготовка

⚠️ В случае непосредственного перемещения ИБП из холодной в теплую среду может возникать конденсация. Перед установкой ИБП необходимо дать ему возможность полностью прокохнуть. Дайте ИБП возможность адаптироваться к новой среде в течение как минимум двух часов.
⚠️ Не устанавливайте ИБП вблизи воды или в условиях высокой влажности.
⚠️ Не устанавливайте ИБП под прямым солнечным светом или вблизи источников тепла.
⚠️ Не загораживайте вентиляционные отверстия в корпусе ИБП.

2.6 Установка

Не подключайте к выходным розеткам или зажимам ИБП приборы или устройства, которые могли бы вызывать его перегрузку (т.е. оборудование с мощными электродвигателями).
⚠️ Обеспечивайте аккуратную прокладку кабелей, с тем чтобы никто не мог на них наступить или споткнуться о них.
Не загораживайте вентиляционные отверстия в корпусе ИБП. ИБП должен устанавливаться в хорошо проветриваемом помещении. Со всех сторон устройства необходимо обеспечить достаточно свободного пространства для его надлежащего проветривания.
На корпусе ИБП имеется заземленный контакт. В окончательной установочной конфигурации системы необходимо обеспечить эквипотенциальное заземление через внешний батарейный шкаф ИБП, соединив между собой заземляющие зажимы обоих шкафов.
Установка ИБП должна производиться только квалифицированными специалистами по техническому обслуживанию.
⚠️ При монтаже электропроводки в здании должно предусматриваться наличие устройства защитного отключения наподобие резервной защиты от короткого замыкания.
Кроме того, при выполнении электромонтажных работ в здании система электропроводки должна оснащаться встроенным изолированным устройством аварийного отключения.
⚠️ Подключение к системе заземления должно быть выполнено до подключения к монтажным зажимам системы электропроводки здания.
Электромонтажные работы должны производиться в соответствии с местными электротехническими нормами и правилами.

2.7 Предупреждения относительно подключения

- Внутренняя конструкция ИБП не предусматривает наличия стандартной защиты от обратных токов. Изолируйте ИБП до начала работы в такой электрической цепи. Изолирующее устройство должно быть рассчитано на пропускание входного тока ИБП.

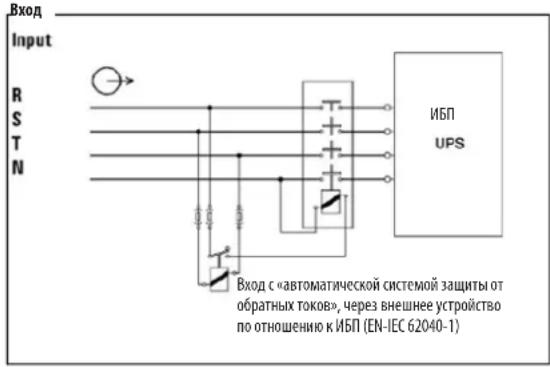

Вход Input R S T N ИБП UPS Вход с «автоматической системой защиты от обратных токов», через внешнее устройство по отношению к ИБП (EN-IEC 62040-1)

• Подключение данного ИБП должно производиться с использованием системы заземления TN.
• Источник электропитания данного устройства должен быть трехфазным и иметь номинальные параметры, соответствующие указанным на его заводской табличке. Кроме того, он должен быть надлежащим образом заземлен.
• Во входной цепи питания трехфазных моделей ИБП необходимо наличие 3-полюсного автоматического выключателя.
• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.
• Подключите клемму заземления силового модуля ИБП к проводу заземляющего электрода.
• ИБП подключен к источнику энергии постоянного тока (батарее). Выходные зажимы устройства могут оставаться под напряжением даже после отключения устройства от сети переменного тока.

2. Важные предупреждения по технике безопасности

• При установке устройства проверьте, чтобы используемая панель ремонтного байпаса (независимо от ее типа) была настроена надлежащим образом до подачи питания на устройство.
• Все изоляторы основного источника питания, устанавливаемые на удалении от места размещения ИБП, а также любые точки доступа между такими изоляторами и ИБП должны снабжаться предупредительными наклейками. Предупредительная наклейка должна иметь текст следующего или равнозначного содержания.

Перед началом работы в данной электрической цепи:

- Изолировать источник бесперебойного питания (ИБП)

- Затем проверить возможное наличие опасного для жизни напряжения между любыми зажимами, включая зажим защитного заземления.

Опасность обратного напряжения!

2.8 Эксплуатация

Ни в коем случае не отключайте кабель заземления от ИБП или зажимов системы электропроводки здания, поскольку это приведет к потере защитного заземления ИБП.
⚠️ Для полного отключения ИБП сначала нажмите на кнопку выключения ("OFF"), а затем отключите его от электрической сети.
⚠️ Исключите возможность попадания каких-либо жидкостей или посторонних предметов внутрь корпуса ИБП.

2.9 Соответствие стандартам

*Безопасность
IEC 62040-1: 2008+A1:2013
*Электромагнитные помехи
Кондуктивные помехи......EN 62040-2: 2006	Категория СЗ
Излучаемые помехи......EN 62040-2: 2006	Категория СЗ
*EMS
ESD......EN 61000-4-2	Уровень 4
RS......EN 61000-4-3	Уровень 3
EFT......EN 61000-4-4	Уровень 4
ВЫБРОСЫ НАПРЯЖЕНИЯ......EN 61000-4-5	Уровень 4
CS......EN 61000-4-6	Уровень 3
Магнитное поле промышленной частоты......EN 61000-4-8 Уровень 4
Низкочастотные сигналы......EN 61000-2-2
Внимание! Данное изделие предназначено для коммерческого использования. Для предотвращения помех могут быть необходимы установочные ограничения или дополнительные меры предупреждения.

3. Установка и настройка

3.1 Распаковка и осмотр

Распакуйте устройство и проверьте содержимое упаковки. В упаковке могут находиться дополнительные комплектующие и компоненты в зависимости от конкретной комплектации клиентских заказов.

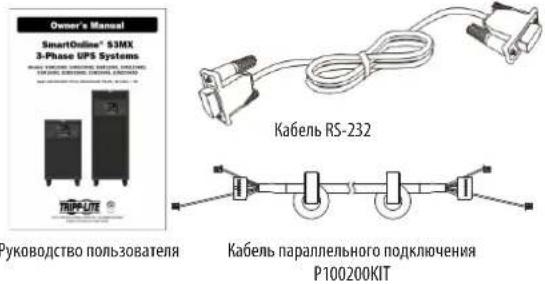

• 1 (один) ИБП
• 1 (одно) руководство пользователя
• 1 (один) кабель RS-232
• 1 (один) кабель параллельного подключения для каждого комплекта параллельно подключаемых ИБП: Р100200КИТ

Другие комплектующие или компоненты, предлагаемые по запросу

• 1 (один) термостат для компенсации влияния температуры зарядного устройства: TEMPC100200

Примечание. Не включайте устройство. Перед установкой устройства необходимо произвести его осмотр. Убедитесь в отсутствии внутри упаковки каких-либо повреждений, которые могли быть получены в процессе транспортировки. В случае обнаружения каких-либо повреждений или отсутствующих деталей немедленно сообщите об этом представителю перевозчика и дилеру. Храните заводскую упаковку в безопасном месте для использования в будущем.

1. Для перемещения изделия к месту установки используйте вилочный погрузчик. Убедитесь в том, что вилочный погрузчик имеет достаточную грузоподъемность. См. рис. 3.1.
2. Удалите упаковочную коробку ( ①, ②) и пенопласт ( ③) в порядке, показанном на рис. 3.2.
3. Снимите две фиксирующие пластины, расположенные по бокам устройства ( ①, ② и ③ на рис. 3.3). Ослабьте регулировочные ножки (④) путем их вращения против часовой стрелки. После ослабления регулировочных ножек снимите корпус с поддона.
4. Для фиксации корпуса в выбранном положении просто поверните регулировочные ножки по часовой стрелке. См. рис. 3.4.

3. Установка и настройка

Модели S3M160KX, S3M160KXD, и S3M200KX, S3M200KXD

3. Установка и настройка

Выньте упаковку с комплектующими и проверьте ее содержимое. В стандартной транспортировочной упаковке должны находиться Руководство пользователя и кабель RS-232. Ключ от ИБП прикреплен к передней дверце с помощью кабельной стяжки. В упаковке также могут находиться дополнительные комплектующие и компоненты в зависимости от конкретной комплектации клиентских заказов.

Примечание. Перед установкой изделия его следует осмотреть. Убедитесь в отсутствии физических повреждений устройства. Не включайте устройство. В случае обнаружения каких-либо повреждений или отсутствующих деталей/комплектующих немедленно сообщите об этом представителю перевозчика или дилеру. Сохраните заводскую упаковку для использования в будущем. Каждый компонент оборудования и комплект батарей рекомендуется хранить в своей заводской упаковке, поскольку она рассчитана на обеспечение максимальной защиты во время транспортировки и хранения.

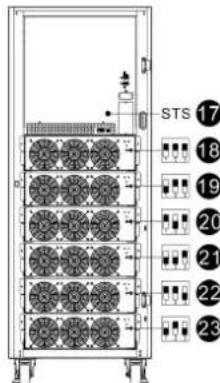

3.2 Вид с открытой передней панелью

Каждый ИБП поставляется в комплекте с ключом от передней дверцы. Ключ прикреплен к передней дверце с помощью кабельной стяжки. Открыв переднюю дверцу, вы увидите внутри шкафа коммуникационный отсек и несколько силовых каскадов/модулей. У каждого силового каскада/модуля имеется хорошо заметный идентификатор.

Таблица 3.1 Идентификация силовых каскадов

Номинальная мощность 100K 120K	160K 200K

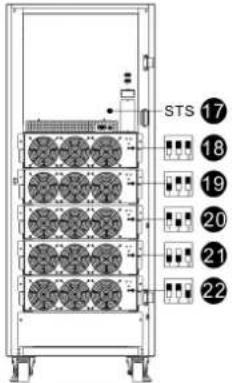

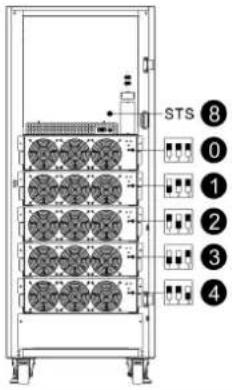

Идентификатор каскада (для системы с одним модулем)
Идентификатор каскада (для системы с параллельным подключением ИБП)

3. Установка и настройка

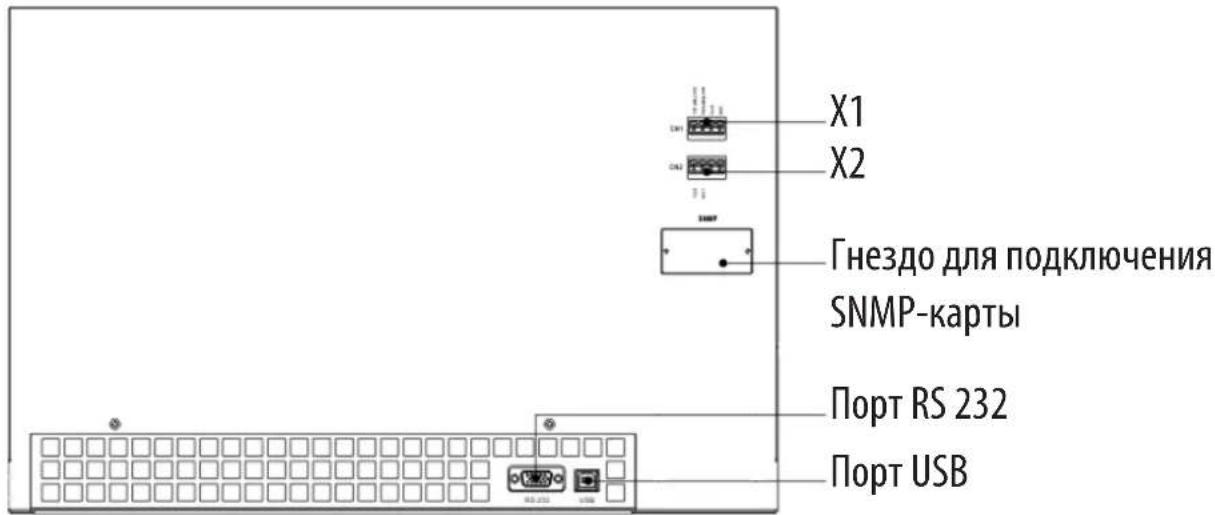

3.2.1 Интерфейсные и коммуникационные элементы

Эти ИБП поставляются с различными коммуникационными устройствами. Более подробная информация представлена в разделе 5. Интерфейсные и коммуникационные элементы.

1 Порт "сухих" контактов X1 (опциональный термостат для компенсации влияния температуры батареи)
2 Порт "сухих" контактов X2 (EPO)
3 Порт SNMP (опциональная карта WEBCARDLX или RELAYCARDSV)
4 Порт RS-232
5 Порт USB

3.2.2 Силовой каскад/модуль

Каждый силовой каскад/модуль имеет выпрямитель с коррекцией коэффициента мощности, зарядное устройство, преобразователь и цепь управления.

1 2 3 4 5

No	Наименование Описание
1	Вентилятор	Воздух поступает в силовой каскад через решетки с лицевой стороны и выпускается с тыльной стороны модуля. Не загораживайте вентиляционные отверстия.
2	DIP-переключатели адреса каскада	Силовой каскад снабжается тремя DIP-переключателями для установки его адреса. Каждый из силовых каскадов, расположенных в одном корпусе, ДОЛЖЕН иметь уникальный идентификатор. Более подробная информация представлена в Таблице 3.1 "Идентификация силовых каскадов".
3	Кнопка запуска батарей	При отсутствии питания переменного тока на входе используйте эту кнопку для запуска питания от батарей ИБП.
4	СИД FAULT ("ОТКАЗ")	ВКЛ Силовой каскад неисправен.
		ВКЛ/ВЫКЛ через 0,5 с Конфликт идентификаторов силовых каскадов.
5	СИД RUN ("РАБОТА")	ВКЛ Силовой каскад работает нормально в качестве дополнительного каскада.
		ВКЛ/ВЫКЛ через 0,5 с Силовой каскад работает нормально в качестве основного каскада.
		ВКЛ/ВЫКЛ через 0,15 с Связь по шине CAN не работает.

3. Установка и настройка

3.3 Элементы задней панели

На задней панели ИБП располагаются несколько автоматических выключателей. Имеются также модели со вторым входом переменного тока (Q2). На иллюстрациях показаны следующие автоматические выключатели: Q1 вход 1, Q2 вход 2*, Q3 (выход) и Q4 (ремонтный байпас).

Q3 Вьхod Q4 Ремontный байпас Q2 Вхod 2* Q1 Вхod 1* Q3 Вьхod Q4 Ремontный байпас Q3 Вьхod Q1 Вхod Q2 Вхod 2* Q3 Вьхod Q4 Q2 Q1 Q3 Вьхod Q4 Q2 Q1 Q3 Вьхod Q4 Q2 Q1 Q3 Вьхod Q4 Q2 Q1

100 кВА / 120 кВА 160 кВА / 200 кВА 160KVA / 200KVA 100KVA / 1

*Добавочный автоматический выключатель переменного тока (Q2) применим только в моделях с добавочным входом переменного тока, обозначения которых содержат суффикс "KXD".

3. Установка и настройка

3.4 Виды со стороны монтажных зажимов

1 2 3 4 5* 6 7 8 9 10 OUTPUT R S T N SAT N R S T R S T N INPUT2 N INPUT1 OUTPUT1

100 кВА / 120 кВА

② ⑤* ① ④ ③

160 кВА / 200 кВА

NoНаименование Функциональное назначение Описание
1	Выходной блок	Соединяется с критически важными потребителями	Имеет зажимы для подключения трех фаз (R, S, T) и нейтрали (N).
2	Основной входной блок	Подключается к сетевому источнику переменного тока	Имеет зажимы для подключения трех фаз (R, S, T) и нейтрали (N).
3	Заземление Для заземления ИБП Имеет один заземляющий зажим.
4	Входной блок зажимов батарей Соединяется	с внешним батарейным шкафом	Имеет следующие зажимы:положительный (+), отрицательный (-) и нейтральный (N).
5*	Добавочный входной блок	Подключается к добавочному источнику переменного тока	Имеет зажимы для подключения трех фаз (R, S, T) и нейтрали (N).

*Добавочный входной блок переменного тока применим только в моделях с добавочным входом переменного тока, обозначения которых содержат суффикс "КХД".

3. Установка и настройка

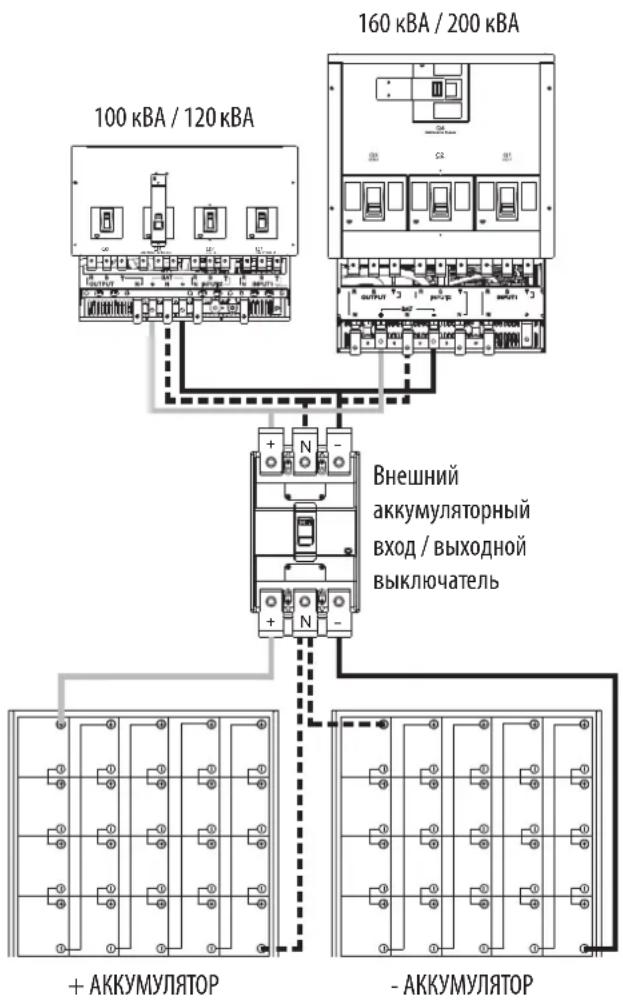

100 кВА / 120 кВА 160 кВА / 200 кВА + N - Внешний аккумуляторный вход / выходной выключатель + АККУМУЛЯТОР - АККУМУЛЯТОР

3.5 Установка одиночного ИБП

Электромонтажные работы должны производиться в соответствии с местными электротехническими нормами и правилами. Следующие процедуры должны выполняться профессиональным электромехаником:

1) Во избежание опасности поражения электрическим током или возгорания убедитесь в том, что сетевая электропроводка и автоматические выключатели в здании рассчитаны на номинальную мощность ИБП.

Примечание. Не используйте сетевую розетку в качестве источника входного питания для ИБП, поскольку его максимальный входной ток превышает номинальный ток, протекающий через розетку. В противном случае возможно короткое замыкание в розетке и ее выход из строя.

2) Перед началом установки отключите сетевое электропитание в здании.
3) Выключите все подключаемые устройства перед их подключением к ИБП.
4) Подготовьте все силовые кабели согласно таблице 3.2. Номиналы автоматических выключателей для ИБП приведены в таблице 3.3, а номиналы батарей и автоматических выключателей для батарейного шкафа — в таблице 3.4.

Внимание!

• Перед подсоединением каких-либо проводов убедитесь в том, что вход переменного тока и питание от батарей полностью отключены.

Таблица 3.2 Силовые кабели

Модель	Силовой кабель (мм2 и AWG)
	Вход (фаза) Выход (фаза) Нейтраль Батарея Земля
100 кВА 70 мм	^2 (2/0 AWG)	70 мм2(2/0 AWG)	70 мм2(2/0 AWG)	150 мм2(300 ккм)	70 мм2(2/0 AWG)
120 кВА 95 мм	^2 (3/0 AWG)	95 мм2(3/0 AWG)	95 мм2(3/0 AWG)	240 мм2(500 ккм)	95 мм2(3/0 AWG)
160 кВА 150 мм	^2 (300 ккм)	150 мм2(300 ккм)	150 мм2(300 ккм)	120 мм2х 2(4/0 AWG х 2)	150 мм2(300 ккм)
200 кВА 185 мм	^2 (400 ккм)	185 мм2(400 ккм)	185 мм2(400 ккм)	185 мм2х 2(400 ккм х 2)	185 мм2(400 ккм)

3. Установка и настройка

Таблица 3.3 Входные автоматические выключатели ИБП

Модель (серийный номер) Номинал автоматического выключателя
S3M100KX, S3M100KXD (AG-6100) 200 A, 3-полюсный
S3M120KX, S3M120KXD (AG-6120) 250 A, 3-полюсный
S3M160KX, S3M160KXD (AG-6160) 400 A, 3-полюсный
S3M200KX, S3M200KXD (AG-6200) 400 A, 3-полюсный

Таблица 3.4 Батареи и автоматические выключатели для батарейного шкафа

Модель Батареи в комплекте Номинальная мощность и количество батарей Номинал автоматического выключателя
BP480V100	A, 3-полюсный	100 А·ч x 40 шт. 400 А, 3-полюсный
BP480V65 65 А·ч x 40 шт. 300
BP480V40 40 А·ч x 40 шт. 200
BP480V100-NIB	65 А·ч x 40 шт. 200 А, 3-полюсный	(Рассчитан на) 100 А·ч x 40 шт. 400 А, 3-полюсный
BP480V65-NIB (Рассчитан на)
BP480V40-NIB (Рассчитан на)	40 А·ч x 40 шт. 200 А, 3-полюсный

Внимание!

• Перед подсоединением каких-либо проводов убедитесь в том, что вход переменного тока и питание от батарей полностью отключены.
- Убедитесь в том, что все автоматические выключатели — выключатель "вход 1" (Q1), выключатель "вход 2" (выключатель "вход 2" (Q2) имеется только в моделях со спаренным входом), выключатель "выход" (Q3 для 120K/160K/200K), выключатель "ремонтный байпас" (Q4 для 120K/160K/200K) и выключатель "батарея" — находятся в положении "OFF" ("ВЫКЛ"). См. также изображения задней панели ИБП в разделе 3.3.
- Убедитесь в том, что переключатель ремонтного байпаса находится в положении "UPS"/"ИБП" (для 100K).

5) Снимите крышку блока зажимов на задней панели ИБП. Подсоедините провода "вход 1", ("вход 2" для моделей ИБП со спаренным входом), "выход" и "батарея", как указано на блоке зажимов. При соединении проводов сначала подсоединяйте провода заземления. При разъединении провод заземления отсоединяйте последним.

Примечания:

• Убедитесь в надежности подключения проводов к зажимам и плотности контактов.
- Этот автоматический выключатель должен иметь функцию защиты от токов утечки.
- Кроме того, ИБП и внешние батарейные шкафы должны быть обязательно соединены проводом защитного уравнивания потенциалов.

6) Установите крышку блока зажимов обратно на заднюю панель ИБП.

Внимание!

- Убедитесь в наличии выключателя постоянного тока или другого защитного устройства между ИБП и внешним блоком аккумуляторных батарей. Выключатель батареи перед установкой должен быть переведен в выключенное положение.

Примечание. Перед установкой блока аккумуляторных багарей переведите его переключатель в положение "OFF" ("ВЫКЛ").

• Обратите особое внимание на номинальное напряжение батарей, указанное на маркировке. При желании изменить количество подключаемых блоков аккумуляторных батарей обязательно следует также скорректировать соответствующую настройку. Подключение батареи с неподходящим напряжением может привести к необратимому выходу ИБП из строя.
• Убедитесь в правильности защитного заземления. Необходима тщательная проверка соблюдения установленных требований в отношении номинального тока, цвета, положения, подключения и электропроводности используемых проводов.
• Убедитесь в правильности входной и выходной проводки сети. Необходима тщательная проверка соблюдения установленных требований в отношении номинального тока, цвета, положения, подключения и электропроводности используемых проводов. Убедитесь в правильности подключения фаз/нейтрали. Не допускать обратного подключения или короткого замыкания.

3. Установка и настройка

3.6 Установка ИБП в системах с параллельным подключением

Внимание!

• Коэффициент искажения синусоидальности кривой входного тока в системах с параллельным подключением ИБП составляет от 3 до 4,5%.
• На каждые два ИБП требуется один комплект для параллельного подключения.

3.6.1 Входная и выходная проводка

1. При монтаже системы с параллельным подключением длина входных проводов (R, S, T, N) одного ИБП должна быть равной длине входных проводов другого ИБП. Аналогичным образом, выходные провода (R, S, T, N) также должны иметь одинаковую длину. В противном случае в выходной нагрузке возникает нескомпенсированный ток.
    subgraph_Baochou_1["Вход 1 переменного тока"]
        A1["Выключатель ремонтного байпаса"] --> B1["Бесконтактный переключатель"]
        A2["Входной выключатель"] --> B2["Выключатель Времяжатель"]
        A3["Ветеринальный модуль"] --> B3["Бетеринальный модуль"]
        B1 --> C1["Модуль ИСП"]
        B2 --> C2["Модуль ИСП"]
        B3 --> C3["Запаске усольтис"]
        C1 --> D1["Выходной выключатель"]
        C2 --> D2["Выходной выключатель"]
        C3 --> D3["Выходной выключатель"]
    end
    subgraph_Hapuzka_1["Натрузка"]
        E1["Выключатель ремонтного байпаса"] --> F1["Бесконтактный переключатель"]
        E2["Входной выключатель"] --> F2["Бетеринальный модуль"]
        E3["Ветеринальный модуль"] --> F3["Бетеринальный модуль"]
        F1 --> G1["Модуль ИСП"]
        F2 --> G2["Модуль ИСП"]
        F3 --> G3["Запаске усольтис"]
        G1 --> H1["Выходной выключатель"]
        G2 --> H2["Выходной выключатель"]
        G3 --> H3["Выходной выключатель"]
    end
    style Baochou_1 fill:#f9f,stroke:#333
    style Hapuzka_1 fill:#ccf,stroke:#333

Рис. 3.6 Разводка в системе с параллельным подключением при использовании моделей ИБП с одним входом

3. Установка и настройка
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
    end
    subgraph "Вход 1 переменного тока"
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
    end
    subgraph "Вход 1 переменного тока"
        Y
        Z
        AA
        AB
        AC
    end
    subgraph "Вход 1 переменного тока"
        AA
        AB
        AC
    end
    subgraph "Вход 1 переменного тока"
        AA
        AB
        AC
    end

Рис. 3.7 Разводка в системе с параллельным подключением при использовании ИБП со спаренным входом

3. Установка и настройка

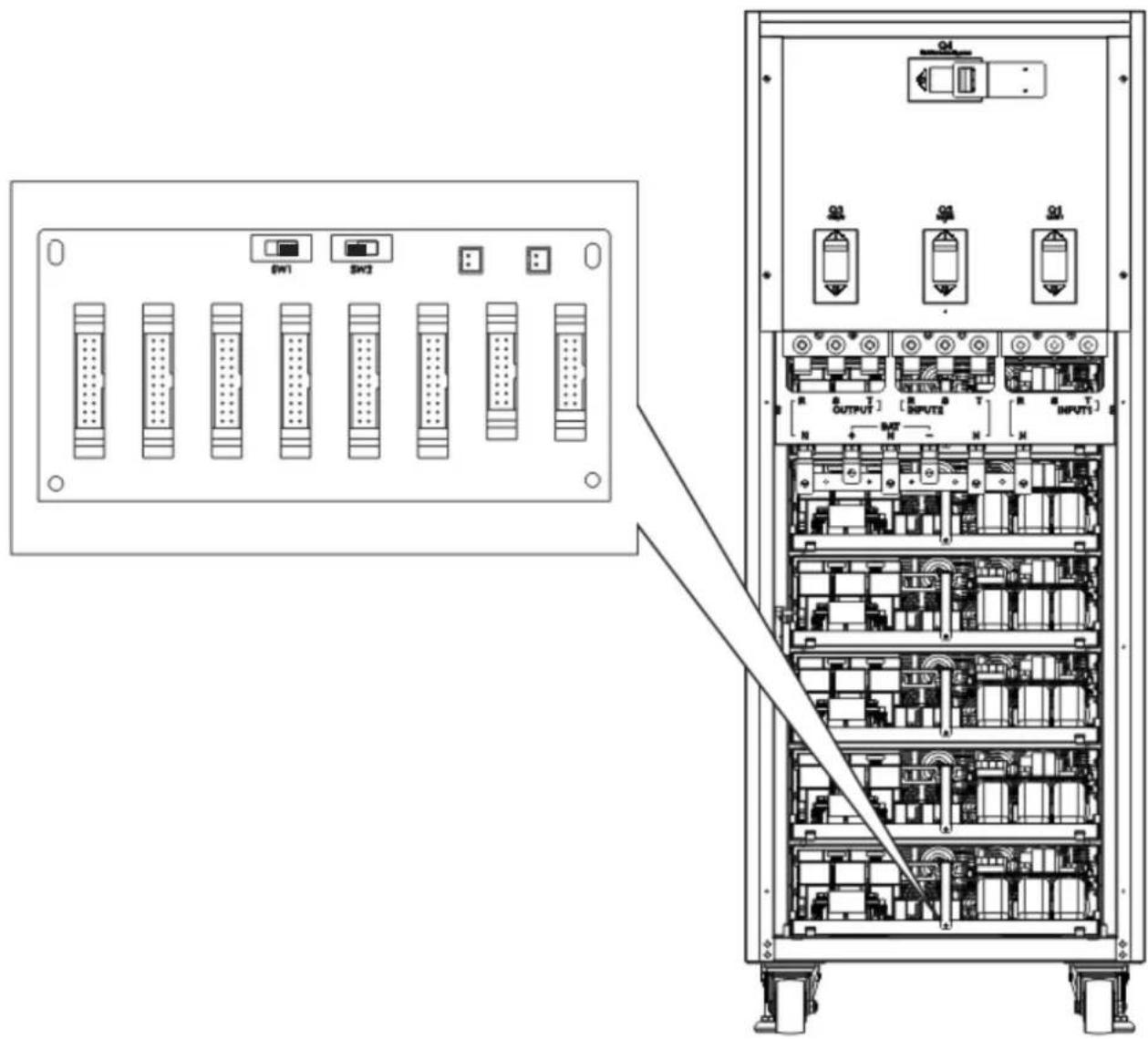

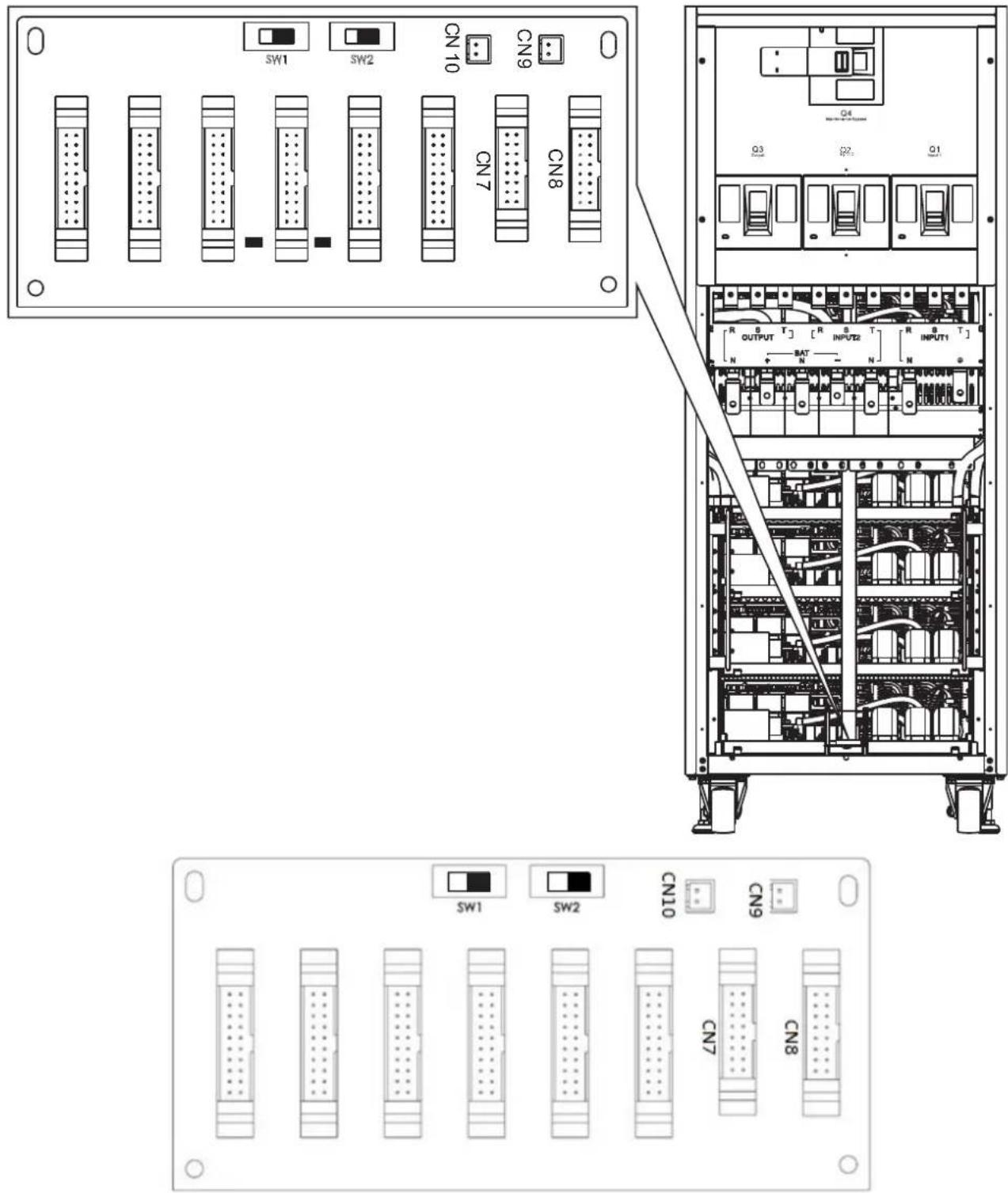

3.6.2 Настройка плат параллельного подключения

3.6.2.1 Настройка платы параллельного подключения ИБП 1

1. Установите переключатель SW2 на плате параллельного подключения ИБП 1 в правое положение.

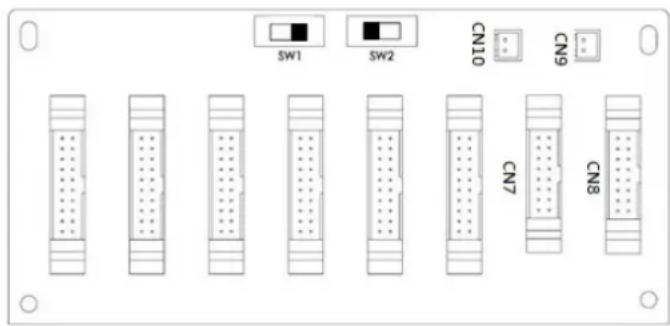

SW1 SW2 CN 10 CN9 CN7 CN8 Q4 Q3 Q2 Q1 R OUTPUT T [ R S INPUT2 T INPUT1 ] N BAT N N SW1 SW2 CN10 CN9 CN7 CN8

Рис. 3.8 Положение переключателя SW2 в ИБП 1 (настройка по умолчанию)

3. Установка и настройка

3.6.2.2 Настройка платы параллельного подключения ИБП 2

1. Установите переключатель SW2 на плате параллельного подключения ИБП 2 в левое положение.

Рис. 3.9 Положение переключателя SW2 в ИБП 2

3. Установка и настройка

3.6.3 Настройка на работу в режиме параллельного подключения

1. Монтаж входной и выходной проводки должен выполняться в соответствии с указаниями, изложенными в разделе 3.6.1.
2. В отношении настройки плат параллельного подключения следуйте указаниям, изложенным в разделе 3.6.2.

Убедитесь в том, что в данный момент ни на один из ИБП не подается электропитания.

После правильного выполнения двух вышеописанных действий и настройки конфигурации батарей переходите к следующим действиям:

1. Не подсоединяйте кабель параллельного подключения до соответствующего указания на экране.

2. Установите входные автоматические выключатели (Q1) обоих ИБП в положение "ОН" (ВКЛ). Убедитесь в том, что выходные автоматические выключатели (Q3) обоих ИБП находятся в положении "OFF" (ВЫКЛ).

3. Переведите автоматический выключатель батареи в положение "ON" (ВКЛ).
4. Переведите выключатель внешнего источника переменного тока в положение "ОН" (ВКЛ) для подачи питания на оба ИБП.
5. Дождитесь полного включения обоих устройств. Переходите к настройке ИБП 1.
6. Настройте работу в параллельном режиме на ЖК-панели ИБП 1. Войдите в меню "PARALLEL" ("ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ") на странице "SETUP" ("НАЧАЛЬНАЯ УСТАНОВКА") (более подробная информация представлена в разделе 4.2.5.5 Экран "Начальная установка — Параллельное подключение").
7. Включите функцию "UPS Parallel" ("Параллельное подключение ИБП") ИБП 1 (предупреждение "Parallel UPS Cable Loose" ("Неплотный контакт кабеля параллельного подключения ИБП") следует проигнорировать).
8. Выберите предпочтительную для себя конфигурацию батарей: "independent" ("независимая") или "common" ("обычная").
9. Для сохранения своих настроек нажмите на значок "Save Setting" ("Сохранить настройки") на экране "General" ("Общие настройки") страницы "SETUP" ("НАЧАЛЬНАЯ УСТАНОВКА").
10. Переходите к настройке ИБП 2.
11. Настройте работу в параллельном режиме на ЖК-панели ИБП 2. Войдите в меню "PARALLEL" ("ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ") на странице "SETUP" ("НАЧАЛЬНАЯ УСТАНОВКА") (более подробная информация представлена в разделе 4.2.5.5 Экран "Начальная установка — Параллельное подключение").
12. Включите функцию "UPS Parallel" ("Параллельное подключение ИБП") ИБП 1 (предупреждение "Parallel UPS Cable Loose" ("Неплотный контакт кабеля параллельного подключения ИБП") следует проигнорировать).
13. Выберите предпочтительную для себя конфигурацию батарей: "independent" ("независимая") или "common" ("обычная").
14. Для сохранения своих настроек нажмите на значок "Save Setting" ("Сохранить настройки") на экране "General" ("Общие настройки") страницы "SETUP" ("НАЧАЛЬНАЯ УСТАНОВКА").
15. Переведите автоматический выключатель внешнего источника переменного тока в положение "OFF" (ВЫКЛ) и дождитесь полного выключения обоих ИБП.
16. Переведите автоматические выключатели батарей в положение "OFF" (ВЫКЛ).

3.6.4 Параллельное подключение кабелей

На конце каждого кабеля параллельного подключения имеются три разъема, один из которых является 16-контактным, а два других — 2-контактными.

Короткий 2-контактный разъем Длинный 2-контактный разъем 16-контактный разъем

Примечания:

• Для ИБП моделей 100К и 120К с одной платой параллельного подключения: подсоедините 16-контактный разъем и короткий 2-контактный разъем.
- Для ИБП моделей 160К и 200К с двумя платами параллельного подключения: подсоедините 16-контактный разъем и короткий 2-контактный разъем к нижней плате. Затем подсоедините длинный 2-контактный разъем к верхней плате.
- При случайном отсоединении 2-контактного разъема ИБП выдает ошибку: "Warning! Parallel UPS Cable Loose" ("Внимание! Неплотный контакт кабеля параллельного подключения ИБП"). Вставьте 16-контактный разъем в гнездо CN7, а 2-контактный разъем — в гнездо CN10 платы параллельного подключения ИБП 1. Вставьте второй конец кабеля параллельного подключения в плату параллельного подключения ИБП 2 и аналогичным образом вставьте 16-контактный разъем в гнездо CN7, а 2-контактный разъем — в гнездо CN10.

SW1 SW2 CN10 CN9 CN7 CN8

SW1 SW2 CN10 CN9 CN7 CN8

Рис. 3.10 Плата параллельного подключения ИБП 1 Рис. 3.11 Плата параллельного подключения ИБП 2

3. Установка и настройка

Внимание!

Неправильная разводка кабелей параллельного подключения приведет к нарушению нормальной работы. Проверяйте правильность каждого действия при подсоединении кабелей параллельного подключения к каждому ИБП.

Убедитесь в том, что в данный момент ни на один из ИБП не подается электропитания.

3.6.5 Порядок включения системы с параллельным подключением ИБП

1. Убедитесь в правильности выполнения указаний, изложенных в разделах 3.6.1-3.6.4.
2. Убедитесь в том, что входной выключатель и выходные выключатели каждого ИБП переведены в положение "ОН" (ВКЛ).
3. Переведите автоматический выключатель батареи в положение "ОН" (ВКЛ).

4. Переведите выключатель внешнего источника переменного тока в положение "ОН" (ВКЛ) для подачи питания на оба ИБП.

5. Следите за сообщениями о нарушениях нормальной работы на ЖК-дисплее (более подробная информация представлена в разделе 4.2.7 Экран событий.

6. Включите ИБП нажатием кнопки на его лицевой панели или через страницу управления на ЖК-панели (более подробная информация представлена в разделе 4.2.3 Экран управления).

3.7 Установка со сдвоенным входом питания переменного тока

Модели ИБП со сдвоенным входом питания переменного тока (обозначения которых содержат суффикс "KXD") приведены к базовой конфигурации с одинарным входом питания переменного тока посредством установки трех закорачивающих перемычек между входом переменного тока 1 (AC Input 1) и входом переменного тока 2 (AC Input 2). При желании использовать модели "KXD" со сдвоенным входом переменного тока необходимо снять эти три перемычки и выполнить разводку входа переменного тока 1 и входа переменного тока 2 соответствующим образом.

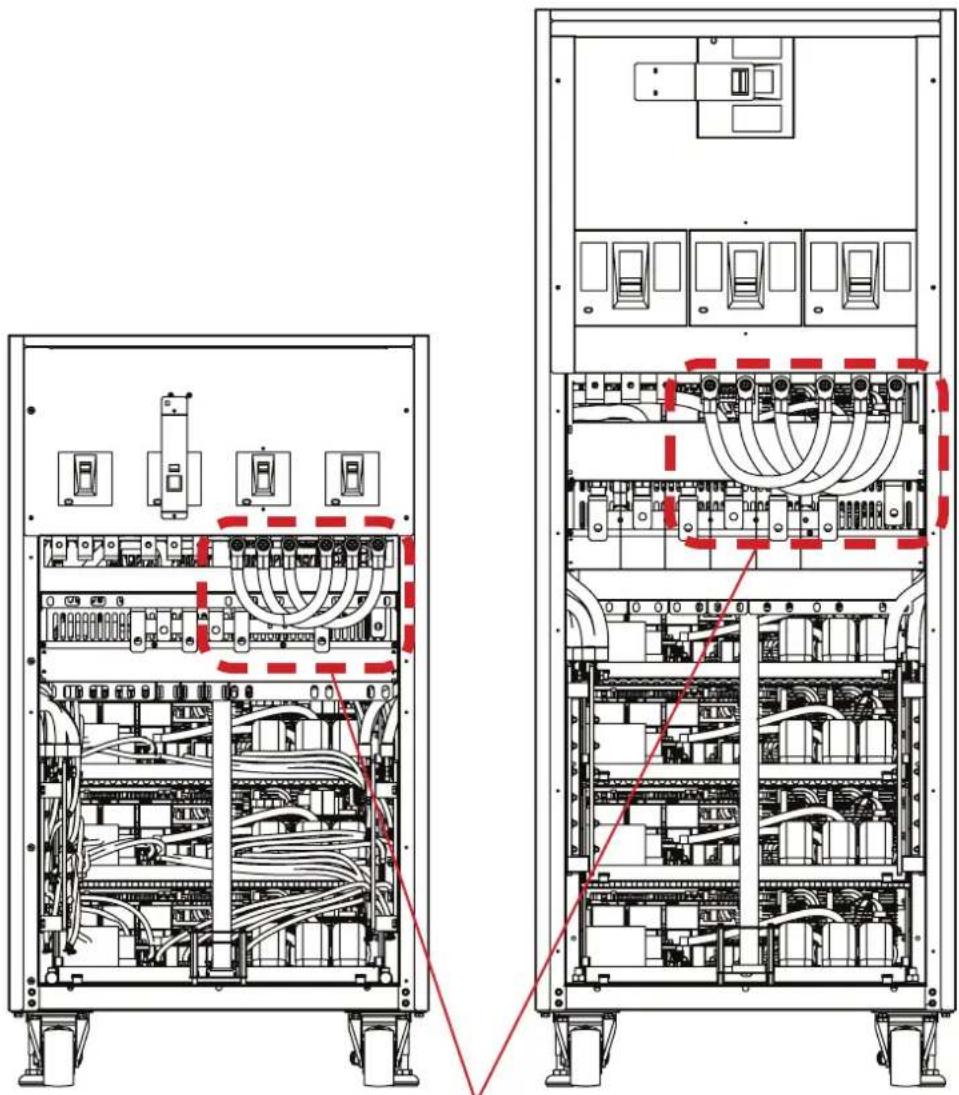

Перемычки в моделях "KXD" со сдвоенным входом переменного тока.

4. Панель управления и режимы работы ЖК-дисплея

4.1 Описание панели управления

Панель управления и экран дисплея располагаются на передней панели ИБП. Данный интерфейс обеспечивает контроль всех измеряемых параметров, статуса ИБП, статуса батарей и аварийных сигналов. Интерфейс управления разделен на четыре секции: (1) ЖК-панель, (2) светодиодные индикаторы, (3) кнопка питания и (4) звуковая сигнализация. См. рис. 4.1.

1 ЖК-панель: устройство отображения графической информации и всех измеряемых/контролируемых параметров.
2 Светодиодные индикаторы: см. таблицу 4.1.
3 Кнопка питания: см. таблицу 4.2.
4 Звуковой сигнал: см. таблицу 4.3.

Таблица 4.1. Светодиодные индикаторы

СИД Цвет Статус Определение
LINE (СЕТЬ) Зеленый		Горит Нормальная работа источника входного питания.
		Мигает Нарушение нормальной работы источника входного питания.
		Не горит Источник входного питания отсутствует.
BYPASS(ОБХОДНАЯ ЦЕПЬ)	Желтый	Горит Питание потребителей осуществляется через обходную цепь.
		Мигает Нарушение нормальной работы источника входного питания.
		Не горит Обходная цепь не работает.
LOAD (НАГРУЗКА) Зеленый		Горит Выходное питание подается в нагрузку.
		Не горит Выходное питание в нагрузку не подается.
INV (ПРЕОБР.) Зеленый		Горит Питание потребителей осуществляется через преобразователи.
		Не горит Преобразователи не работают (за исключением режима ЕСО).
BATTERY (БАТАРЕЯ) Красный		Горит Питание потребителей осуществляется от батарей.
		Мигает Низкий заряд батареи.
		Не горит Преобразователь батарейного питания работает нормально. Батарея заряжается.
FAULT/ALARM (ОТКАЗ/АВАРИЙНЫЙ РЕЖИМ)	Красный	Горит Отказ ИБП.
		Мигает Предупреждение о неисправности ИБП.
		Не горит Нормальный режим работы.

Таблица 4.2. Кнопка питания

Кнопка управления Описание

Питание вкл/выкл Включение или выключение (удерживать 2 секунды) ИБП.

Таблица 4.3. Звуковая сигнализация

Состояние ИБП	Описание
Питание вкл/выкл Сигнал	зуммера, повторяющийся каждые 2 секунды.
Режим работы по обходной цепи	Сигнал зуммера раз в минуту.
Режим работы от батарей	Сигнал зуммера, повторяющийся каждые 2 секунды.
Низкий заряд батареи	Сигнал зуммера, повторяющийся каждые 0,5 секунды.
Сигнализация ИБП Сигнал	зуммера, повторяющийся каждую секунду.
Отказ ИБП	Непрерывный сигнал зуммера.

4. Панель управления и режимы работы ЖК-дисплея

4.2 Описание ЖК-экрана

4.2.1 Начальный экран

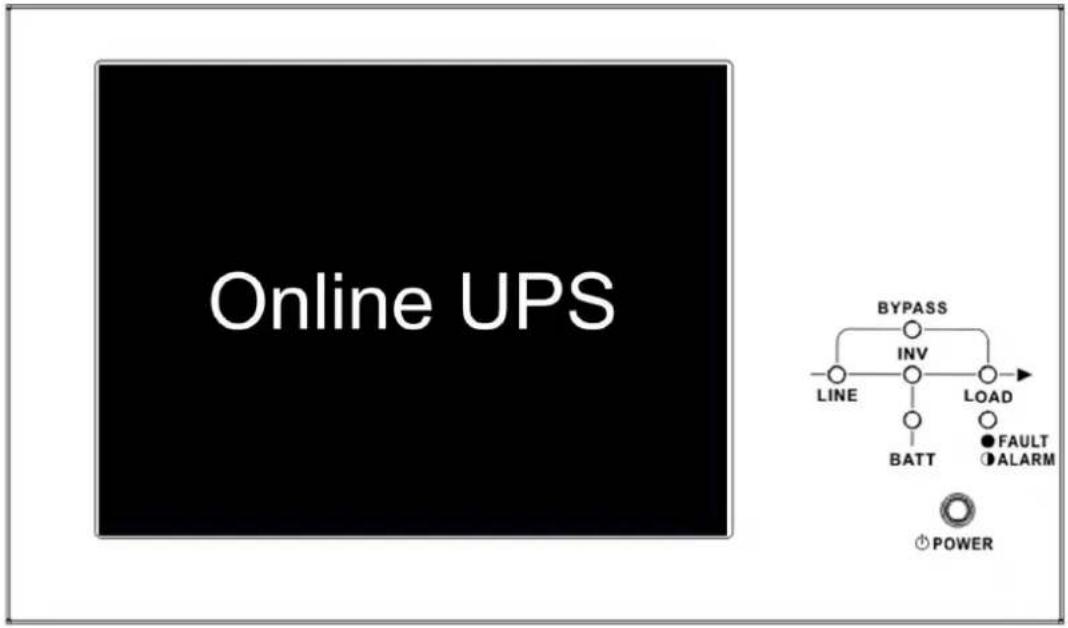

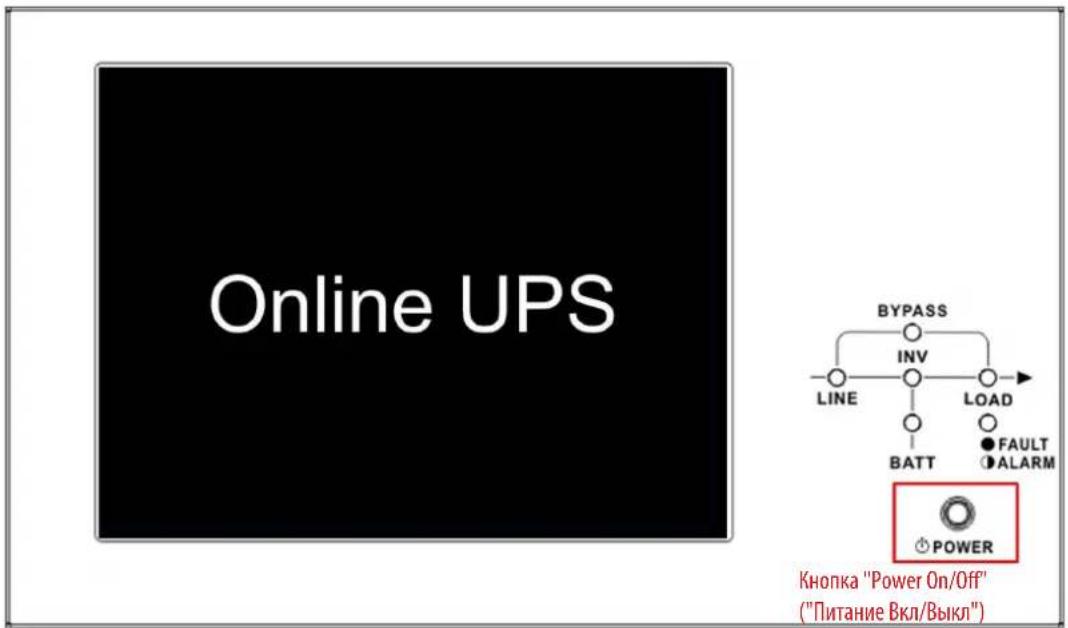

После включения питания ИБП выполняет операцию POST (внутреннее тестирование при включении питания). Затем в течение примерно 5 секунд отображается начальный экран (см. ниже).

Online UPS

Рис. 4.2 Начальный экран

4.2.2 Основной экран

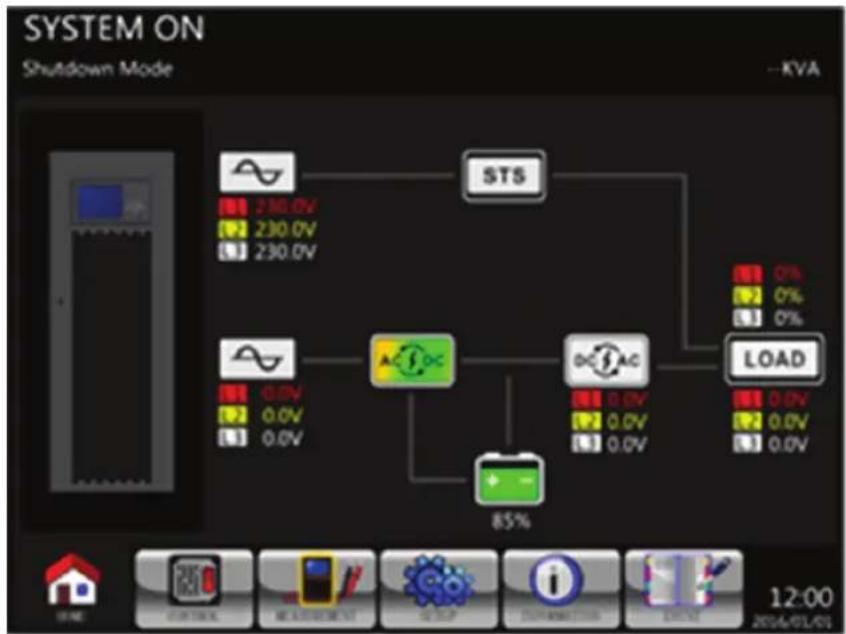

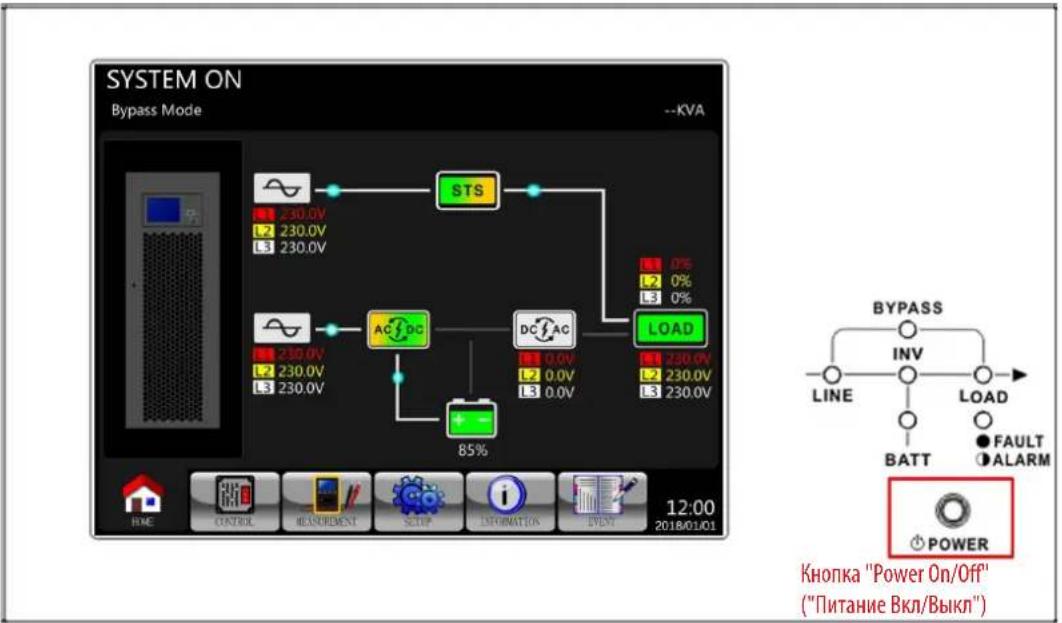

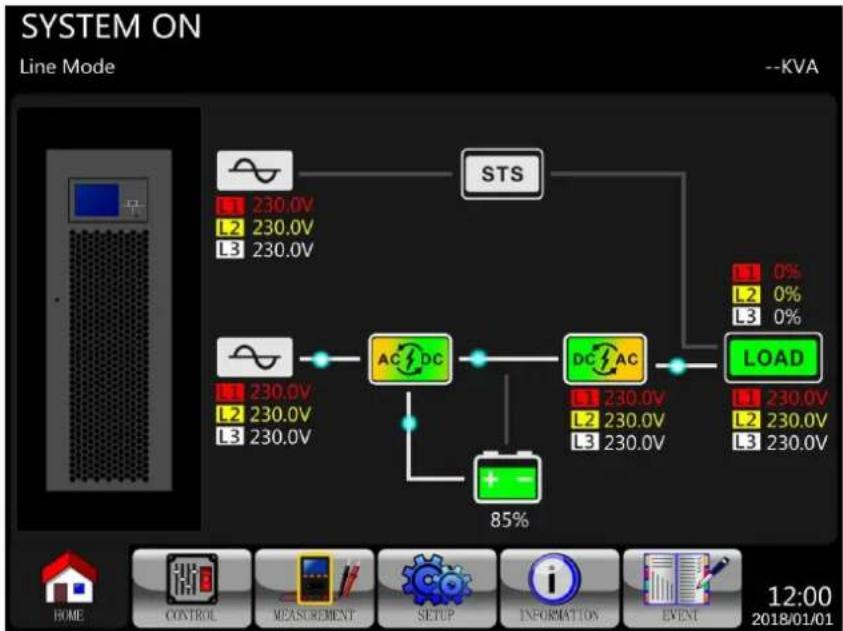

После инициализации устройства отображается основной экран.

Рис. 4.3 Основной экран

Основной экран разделен на 6 секций:

1 Режим работы ИБП: отображает текущий режим работы и статус ИБП.
2 Функциональная блок-схема ИБП: отображает текущую схему работы и измеряемые параметры.
3 Главное меню: для входа в нужное подменю следует коснуться соответствующего значка. Дерево меню представлено на рис. 4.4.

Рис. 4.4 Дерево меню

4 Номинальная мощность ИБП: отображает значение номинальной мощности ИБП.
5 Дата и время: отображает текущие дату и время.

4. Панель управления и режимы работы ЖК-дисплея

6 Статус ИБП: Ниже приводится описание каждого значка и соответствующего статуса:

Значок Статус ИБП Статус СИД
		ИБП функционирует в режиме Standby (Ожидание) или выключен. LOAD (НАГРУЗКА) – Не горит
		ИБП функционирует в режиме питания от сети или режиме преобразования.
		ИБП функционирует в режиме работы по обходной цепи или режиме ECO (экономичный).
		ИБП функционирует в режиме питания от батарей или режиме тестирования батарей.
		ИБП функционирует в режиме отказа. FAULT (OTKA3) – горит или мигает (предупреждение)

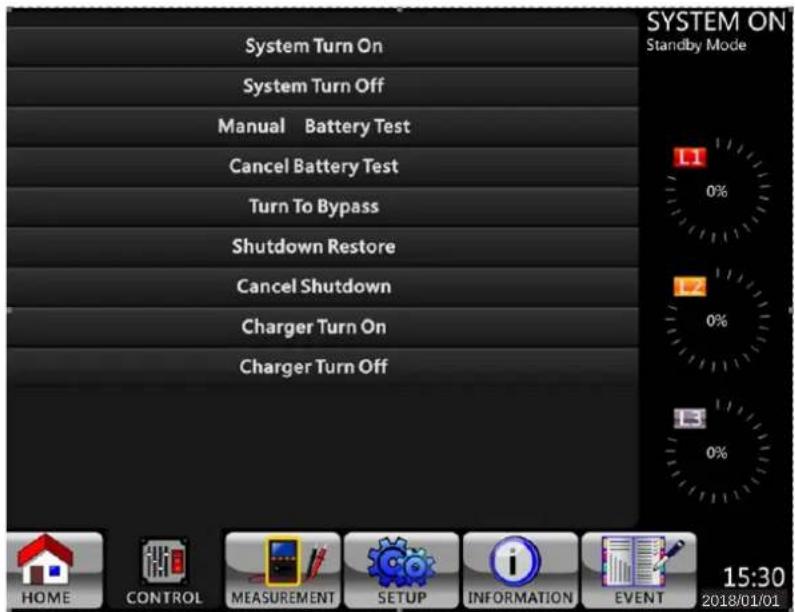

4.2.3 Экран управления

Коснитесь значка для входа в подменю (см. рис. 4.5 и 4.6).


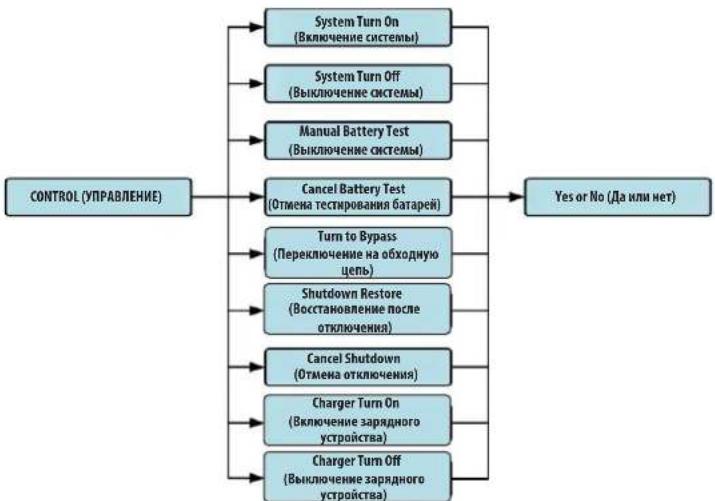

Рис. 4.5 Экран управления

Рис. 4.6 Меню управления

4. Панель управления и режимы работы ЖК-дисплея

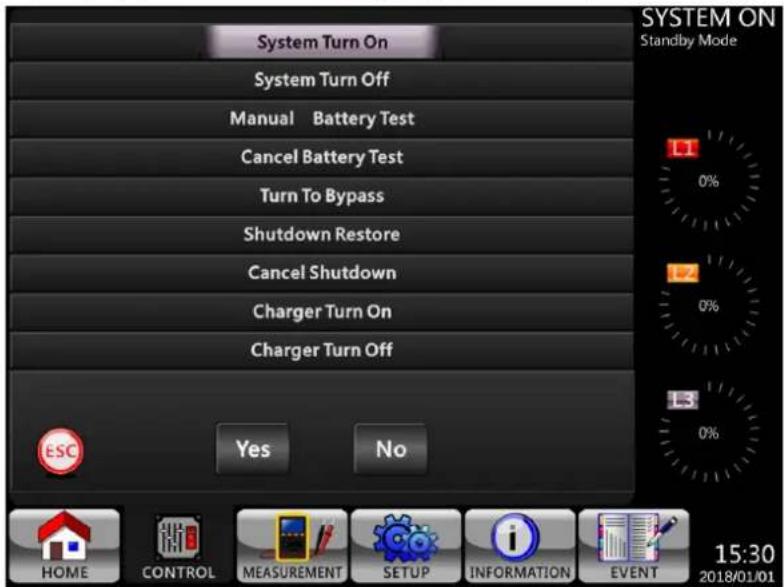

Коснитесь какой-либо опции. Появляется экран подтверждения. Коснитесь кнопки Yes для подтверждения команды или кнопки No для отмены команды.

Рис. 4.7 Экран подтверждения

4.2.4. Экран измерений

Коснитесь кнопки (ИЗМЕРЕНИЯ) для входа в подменю Measurement (Измерение). В этом подменю можно выбрать любую из опций (Input/Вход, Output/Выход, Bypass/Обходная цепь, Load/Hагрузка или Battery/Батарея) для получения подробной информации о статусе соответствующего элемента системы. См. рис. 4.8 и 4.9.

Рис. 4.8 Меню Measurement (Измерение)

4. Панель управления и режимы работы ЖК-дисплея

SYSTEM ON Standby Mode L1 L2 L3 VOLTAGE 230.0V VOLTAGE 230.0V VOLTAGE 230.0V FRESQUENCY 50.0Hz FRESQUENCY 50.0Hz FRESQUENCY 50.0Hz INPUT OUTPUT BYPASS LOAD BATTERY HOME CONTROL MEASUREMENT SCUL INFORMATION EVENT 12:00 2018/01/01

SYSTEM ON Standby Mode L1 L2 L3 0% VOLTAGE 230.0V VOLTAGE 230.0V VOLTAGE 230.0V CURRENT 10.0A CURRENT 10.0A CURRENT 10.0A FREQUENCY 50.0Hz FREQUENCY 50.0Hz FREQUENCY 50.0Hz POWER, FACTORY 0.99 POWER, FACTORY 0.99 POWER, FACTORY 0.99 INPUT OUTPUT BYPASS LOAD BATTERY HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 12:00 2018/01/01

SYSTEM ON Standby Mode L1 L2 L3 VOLTAGE 230.0V VOLTAGE 230.0V VOLTAGE 230.0V CURRENT 10.0A CURRENT 10.0A CURRENT 10.0A POWER FACTORY 0.99 POWER FACTORY 0.99 POWER FACTORY 0.99 INPUT OUTPUT BY PASS LOAD BATTERY RIME CONTROL MEASUREMENT SETUP INFORMATION EVENT 12:00 2018/01/01

4. Панель управления и режимы работы ЖК-дисплея

Таблица 4.4. Измеряемые параметры

Подменю Наименование Разъяснение
Input (Вход)	Напряжение L-N (В) Входное напряжение по фазам (L1, L2, L3). Шаг измерения: 0,1 В.
	Частота (Гц) Частота входного тока (L1, L2, L3). Шаг измерения: 0,1 Гц.
Output (Выход)	Напряжение L-N (В) Выходное напряжение по фазам (L1, L2, L3). Шаг измерения: 0,1 В.
	Ток L-N (А) Выходной ток по фазам (L1, L2, L3). Шаг измерения: 0,1 А.*
	Частота (Гц) Частота выходного тока (L1, L2, L3). Шаг измерения: 0,1 Гц.
	Коэффициент мощности Коэффициент выходной мощности (L1, L2, L3).
Bypass(Обходная цепь)	Напряжение L-N (В) Напряжение обходной цепи по фазам (L1, L2, L3). Шаг измерения: 0,1 В.
	Частота (Гц) Частота тока в обходной цепи (L1, L2, L3). Шаг измерения: 0,1 Гц.
	Коэффициент мощности Коэффициент мощности в обходной цепи (L1, L2, L3).
Load (Нагрузка)	Sout (кВА) Кажущаяся мощность. Шаг измерения: 0,1 кВА.
	Pout (кВт) Активная мощность. Шаг измерения: 0,1 кВт.
	Уровень нагрузки (%) Процентная доля подключенной нагрузки. Шаг измерения: 1%.
Battery (Батарея)	Положительное напряжение (В) Положительное напряжение батареи. Шаг измерения: 0,1 В.
	Отрицательное напряжение (В) Отрицательное напряжение батареи. Шаг измерения: 0,1 В.
	Положительный ток (А) Положительный ток батареи. Шаг измерения: 0,1 А.
	Отрицательный ток (А) Отрицательный ток батареи. Шаг измерения: 0,1 А.
	Оставшееся время работы (с)	Оставшееся время работы от батареи. Шаг измерения: 1 с.
	Емкость (%)	Остаточная процентная доля емкости батареи. Шаг измерения: 1%.
	Результат тестирования	Результат тестирования батареи.
	Статус зарядки	Статус зарядки батареи.
	Температура 01 (°C) Температура внешнего блока аккумуляторных батарей. Шаг измерения: 0,1°C.
	Температура 02 (°C)	Температура внешнего блока аккумуляторных батарей через дополнительную карту связи T1. Шаг измерения: 0,1°C.
	Температура 03 (°C)	Температура внешнего блока аккумуляторных батарей через дополнительную карту связи T2. Шаг измерения: 0,1°C.
	Температура 04 (°C)	Температура внешнего блока аккумуляторных батарей через дополнительную карту связи T3. Шаг измерения: 0,1°C.
	Температура 05 (°C)	Температура внешнего блока аккумуляторных батарей через дополнительную карту связи T4. Шаг измерения: 0,1°C.

* В связи с особенностями работы преобразователя выходной ток при нулевой или низкой нагрузке может отображаться значением, составляющим до 1% от силы тока, подаваемого на дисплей. Для получения показаний по мощностям, передаваемым в нагрузки, перейдите в подменю LOAD (НАГРУЗКА), выбрав соответствующую опцию на дисплее.

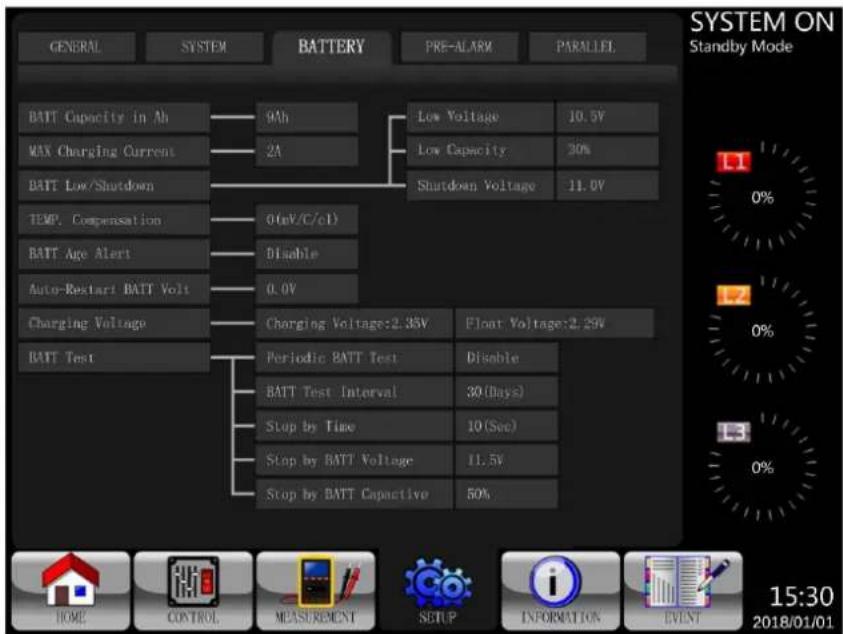

4.2.5. Экран начальной установки

Коснитесь кнопки для входа в подменю Setup (Начальная установка). Для входа в подменю General (Общие настройки), SYSTEM (СИСТЕМА), BATTERY (БАТАРЕЯ) и PRE-ALARM (ПРЕДВАРИТЕЛЬНОЕ ОПОВЕЩЕНИЕ) (см. рис. 4.10 и 4.11) требуется пароль. По умолчанию установлен пароль 0000.

Рис 4.10 Меню Setup (Начальная установка)

4. Панель управления и режимы работы ЖК-дисплея

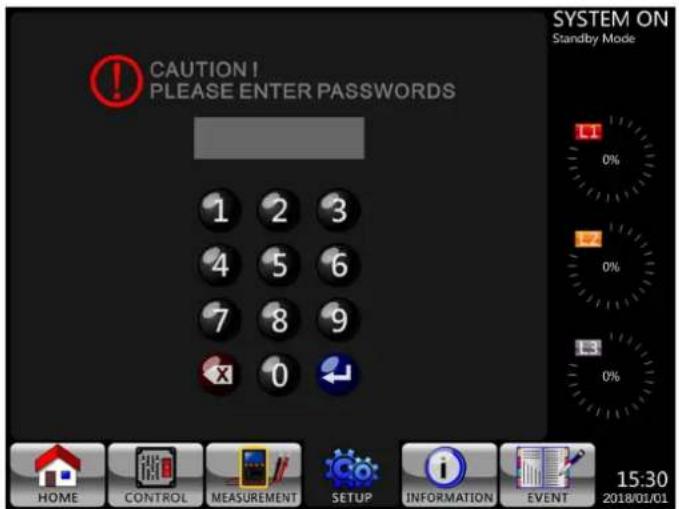

Коснитесь серого поля для вызова цифровой клавиатуры. Введите 4-значный пароль и нажмите неверного пароля можно повторить попытку.

для входа в подменю SETUP (НАЧАЛЬНАЯ УСТАНОВКА). В случае ввода

CAUTION! PLEASE ENTER PASSWORDS SYSTEM ON Standby Mode L1 0% 0% 0% HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

CAUTION! PLEASE ENTER PASSWORDS 1 2 3 4 5 6 7 8 9 X 0 SYSTEM ON Standby Mode 0% 0% 0% HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

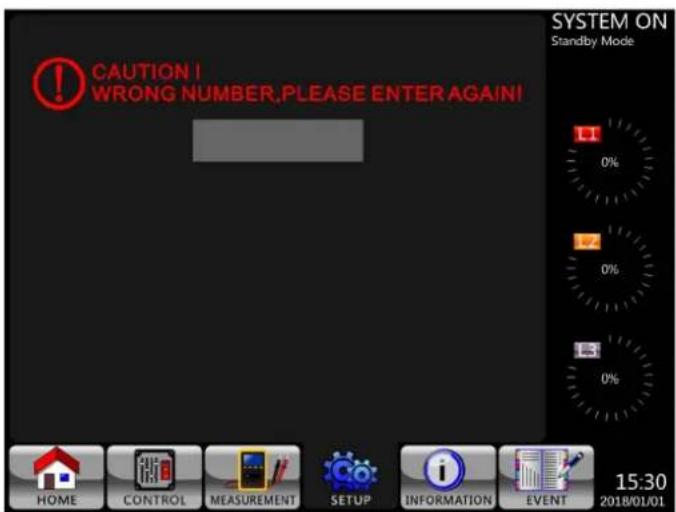

CAUTION! WRONG NUMBER,PLEASE ENTER AGAIN! SYSTEM ON Standby Mode 1:1 0% 0% 0% HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

Рис. 4.11 Вход в экраны, защищенные паролем

В системе предусмотрено два уровня парольной защиты: пароль пользователя и пароль администратора.

Паролем пользователя по умолчанию является 0000. Этот пароль может быть изменен пользователем.

Паролем администратора владеет подготовленный сервисный персонал.

Различные уровни парольной защиты обеспечивают доступ к различным настройкам. Изменение настроек возможно в различных режимах работы. Подробнее см. в таблице 4.5.

4. Панель управления и режимы работы ЖК-дисплея

Таблица 4.5. Все элементы настройки в меню Setup (Начальная установка)

Элемент настройки		Режим ожидания	Режим работы по обходной цепи	Режим питания от сети	Режим работы от батарей	Режим тестирования батарей	Режим отказа	Режим преобразования	Экономичный Режим	Авторизация доступа
										Пользователь	Рем. специалист/администратор
Общие настройки	Наименование модели* ДА ДА ДА ДА ДА ДА ДА ДА
	Язык** ДА ДА ДА ДА ДА ДА ДА ДА
	ВРЕМЯ ДА ДА ДА ДА ДА ДА ДА ДА
	Сменить пароль ДА ДА ДА ДА ДА ДА ДА ДА
	Скорость передачи данных ДА ДА ДА ДА ДА ДА ДА
	Звуковой сигнал ДА ДА ДА ДА ДА ДА ДА ДА
	Восстановление заводских настроек ДА ДА
	Сброс настроек EEPROM ДА ДА
	Функция ЕРО	ДА ДА
	Сохранение настроек	ДА ДА								ДА ДА
	Экран начальной установки	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
система	Выходное напряжение	ДА ДА									ДА
	Диапазон напряжений обходной цепи	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Диапазон частот обходной цепи	ДА	ДА								ДА
	Режим преобразователя	ДА ДА
	Режим ЕСО (экономичный)	ДА	ДА	ДА					ДА		ДА
	Режим работы по обходной цепи	ДА	ДА								ДА
	Автоматический перезапуск	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	"Холодный" старт	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Время задержки перехода в режим питания от батарей	ДА	ДА	ДА			ДА	ДА	ДА		ДА
	Время отключения системы	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Время восстановления системы	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Тестирование зарядного устройства	ДА	ДА	ДА				ДА	ДА		ДА
	Резервирование	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
Батареи	Емкость батарей в А-ч	ДА	ДА	ДА			ДА	ДА	ДА		ДА
	Максимальный зарядный ток	ДА ДА									ДА
	Настройка параметров оповещения о низком уровне заряда батареи / отключении	ДА ДА	ДА			ДА ДА ДА	ДА
	Периодическое тестирование батарей	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Интервал тестирования батарей	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Остановка по истечении заданного времени	ДА	ДА	ДА	ДА		ДА	ДА	ДА		ДА
	Остановка при заданном уровне напряжения батарей	ДА	ДА	ДА	ДА		ДА	ДА	ДА		ДА
	Остановка при заданном уровне емкости батарей	ДА	ДА	ДА	ДА		ДА	ДА	ДА		ДА
	Предупредительный сигнал об истечении срока службы батарей	ДА	ДА	ДА	ДА	ДА	ДА	ДА	ДА		ДА
	Компенсация влияния температуры	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Зарядное напряжение	ДА ДА									ДА
	Напряжение батареи при автоматическом перезапуске	ДА	ДА	ДА	ДА	ДА	ДА	ДА	ДА		ДА
Предварительное оповещение	Диапазон сетевых напряжений	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Диапазон сетевых частот	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
	Нагрузка	ДА ДА	ДА ДА ДА	ДА ДА ДА	ДА
Параллельное соединение	Параллельное подключение ИБП	ДА ДА									ДА
	Автономная батарея	ДА ДА									ДА

"ДА" означает наличие соответствующих опций в каждом указанном режиме.
* Наименования моделей могут адаптироваться к индивидуальным требованиям.
** Только на английском языке.

4. Панель управления и режимы работы ЖК-дисплея

Процедура начальной установки

Шаг 1. Выберите группу настроек: GENERAL (ОБЩИЕ НАСТРОЙКИ), SYSTEM (СИСТЕМА), BATTERY (БАТАРЕЯ) или PRE-ALARM (ПРЕДВАРИТЕЛЬНОЕ ОПОВЕЩЕНИЕ).

Шаг 2. Для каждого элемента отображается его текущее значение и альтернативные варианты настройки.

Шаг 3. Нажмите для подтверждения внесенного изменения или для отмены всех изменений.

GENERAL SYSTEM MATERIAL PRE-ALARM PARALLEL SYSTEM ON Standby Mode Model Name SINEROCK Language English Time 2018/10/23 15:30 Read Rate Port0:2400 Part1:2400 Audible Alarm Enable Factory Reset E2ROM Reset EPO Function Symbol OPEN Action Password Save Setting Startup Screen Online UPS Screen Saving Enable GENERAL SYSTEM BATTERY PRE-ALARM PARALLEL SYSTEM ON Standby Mode Model Name Language English Time Read Rate Audible Alarm Factory Reset E2ROM Reset EPO Function Password Save Setting Startup Screen Screen Saving Enable ESGStep 3.1 15:30 2018/01/01 TIME ORDER MEASUREMENT SETP INFORMATION EVENT 15:30 2018/01/01

Рис. 4.12 Процедура настройки

4.2.5.1 Экран Setup-General (Начальная установка — Общие настройки)

Экран Setup-General (Начальная установка — Общие настройки) и перечень вариантов настроек представлены на рисунке 4.13 и в таблице 4.6.

GENERAL SYSTEM BATTERY PRE-ALARM PARALLEL MODEL Name S3M200RX Language English Time 2015/10/22 15:30 Brand Role Port0:2400 Port1:2400 Audible Alarm Enable Factory Reset EEPROM Reset EPO Function Normal OPEN Action Password Save Setting Startup Screen Online UPS Screen Saving Enable SYSTEM ON Standby Mode L1 0% L2 0% E3 0% HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

Рис. 4.13. Экран Setup-General (Начальная установка — Общие настройки)

4. Панель управления и режимы работы ЖК-дисплея

Таблица 4.6. Перечень настроек экрана Setup-General (Начальная установка — Общие настройки)

Элемент настройки Подэлемент Разъяснение
Наименование модели --		Установка наименования ИБП (xxxxxxxxx).Максимальная длина: 10 символов.
Язык -- Только английский
ВРЕМЯ	Корректировка времени	Установка текущих значений даты и времени.(гггг / мм / дд час : мин : сек)Данная настройка ДОЛЖНА производиться после установки ИБП
	Дата установки системы	Задание даты установки системы(гггг / мм / дд)2018/1/1 (по умолчанию)Данная настройка ДОЛЖНА производиться после установки ИБП
	Дата последнего техобслуживания системы	Установка даты последнего техобслуживания системы(гггг / мм / дд)Данная настройка ДОЛЖНА производиться после установки ИБППроизводится только рем. специалистом/администратором
	Дата установки батареи	Задание даты установки батареи(гггг / мм / дд)Данная настройка ДОЛЖНА производиться после установки ИБП
	Дата последнего техобслуживания батареи	Установка даты последнего техобслуживания батареи(гггг / мм / дд)Данная настройка ДОЛЖНА производиться после установки ИБП
Скорость передачи данных --		Установка скорости передачи данных через SNMP-порт (COM-порт 0)• 2400 (по умолчанию)• 4800• 9600Установка скорости передачи данных через порт RS-232 (COM-порт 1)• 2400 (по умолчанию)• 4800• 9600
Звуковой сигнал --		Установка звукового сигнала• Отключено• Включено (по умолчанию)
Восстановление заводских настроек	--	Восстановление заводских настроек по умолчаниюСм. таблицу 4.7
Сброс настроек ЭСППЗУ --		Восстановление заводских настроек ЭСППЗУСм. таблицу 4.7
Функция ЕРО --		Установка активного статуса ЕРО• Активный статус: нормально-замкнутый (по умолчанию)• Активный статус: нормально-разомкнутый
Пароль --		Установка нового пароля.0000 (по умолчанию)
Сохранение настроек --		Сохранение всех настроек в ЭСППЗУ.Данная функция используется для сохранения измененной(-ых) настройки(-ек) и должна выполняться при внесении любых изменений в настройки.
Экран начальной установки	--	Установка начального экрана. (xxxxxxxxxxx).Максимальная длина: 12 символов.

4. Панель управления и режимы работы ЖК-дисплея

Таблица 4.7. Список категорий сброса настроек ЭСППЗУ

Элемент настройки Восстановление		заводских настроек	Сброс настроек ЭСППЗУ
Общие настройки	Наименование модели
	Язык ДА ДА
	Корректировка времени
	Дата установки системы ДА
	Дата последнего техобслуживания системы ДА
	Дата установки батареи ДА
	Дата последнего техобслуживания батареи ДА
	Смена пароля ДА
	Скорость передачи данных ДА
	Звуковой сигнал ДА ДА
	Восстановление заводских настроек
	Сброс настроек ЭСППЗУ
	Функция ЕРО ДА
	Сохранение настроек
	Экран начальной установки
Система	Выходное напряжение ДА
	Диапазон напряжений обходной цепи ДА ДА
	Диапазон частот обходной цепи	ДА ДА
	Режим преобразования	ДА ДА
	Режим ЕСО (экономичный)	ДА ДА
	Режим работы по обходной цепи	ДА ДА
	Автоматический перезапуск	ДА ДА
	"Холодный" старт		ДА
	Время задержки перехода в режим питания от батарей	ДА ДА
	Время отключения системы	ДА ДА
	Время восстановления системы	ДА ДА
	Тестирование зарядного устройства
Батарея	Емкость батарей в А-ч	ДА ДА
	Максимальный зарядный ток	ДА ДА
	Настройка параметров оповещения о низком уровне заряда батареи / отключении	ДА	ДА
	Периодическое тестирование батарей ДА ДА
	Интервал тестирования батарей	ДА ДА
	Остановка по истечении заданного времени	ДА ДА
	Остановка при заданном уровне напряжения батарей	ДА ДА
	Остановка при заданном уровне емкости батарей	ДА ДА
	Предупредительный сигнал об истечении срока службы батарей	ДА ДА
	Компенсация влияния температуры	ДА ДА
	Зарядное напряжение	ДА ДА
	Напряжение батареи при автоматическом перезапуске	ДА ДА
Предварительное оповещение			ДА

4. Панель управления и режимы работы ЖК-дисплея

4.2.5.2 Экран Setup-System (Начальная установка — Система)

Экран Setup-System (Начальная установка — Система) и перечень вариантов настроек представлены на рисунке 4.13 и в таблице 4.8. Доступ в раздел System Setting (Настройка системы) возможен только при работе ИБП в соответствующем режиме (подробнее см. в таблице 4.5). В случае недоступности той или иной опции настройки в соответствующем режиме на дисплее появляется экран с предупреждением (рис. 4.15).

GENERAL SYSTEM BATTERY PRE-ALARM PARALLEL SYSTEM ON Standby Mode Output Voltage — 250.0V Bypass Setting — Voltage:-10% ~+10% Frequency:-4Hz ~+8Hz Converter Mode — Disable ECO Mode — Disable Bypass Mode — Disable Auto-Restart — Disable Cold Start — Disable Battery Mode Delay Time — 0.0sec Shutdown/Restore — Shutdown: 0.2(Min) Restore: 1(Mip) Charger Test — Disable Redundancy — 1+0 IME CONTROL MEANEMENT SETUP INFORMATION EVENT 12:00 2018/01/01

SYSTEM ON Начальная установка режима не предусма

Рис. 4.14 Экран Setup-System (Начальная установка — Система) Рис. 4.15 Экран с предупреждением

Таблица 4.8. Перечень настроек экрана Setup-System (Начальная установка — Система)

Элемент настройки Подэлемент Разъяснение
Выходное напряжение(Сеть ->N)	--	Установка выходного напряжения• 220 В~ (по умолчанию)• 230 В~• 240 В~Данная настройка ДОЛЖНА проверяться после установки ИБП
НАСТРОЙКА ОБХОДНОЙ ЦЕПИ	Диапазон напряжений обходной цепи	Установка диапазона напряжений обходной цепиВерхний предел• +10%• +15% (по умолчанию)• +20%Нижний предел• -10%• -20% (по умолчанию)• -30%
	Диапазон частот обходной цепи	Установка диапазона частот обходной цепиВерхний/нижний предел• +/- 1 Гц• +/- 2 Гц• +/- 4 Гц (по умолчанию)
Режим преобразования --		Установка режима преобразования• Выключено (по умолчанию)• Включено
Режим ЕСО (экономичный) --		Установка режима ЕСО• Выключено (по умолчанию)• Включено
Режим работы по обходной цепи	--	Установка режима работы по обходной цепи• Отключено• Включено (по умолчанию; для отключения НЕОБХОДИМО перейти в режим работы по обходной цепи)Данная настройка ДОЛЖНА проверяться после установки ИБП.В случае необходимости подачи питания по обходной цепи при выключенном ИБП данный режим должен быть включен.
Автоматический перезапуск	--	Установка автоматического перезапуска• Отключено• Включено (по умолчанию)Если при установленной опции "Включено" происходит отключение ИБП из-за низкого уровня заряда батареи, то после восстановления сетевого электропитания ИБП возвращается в режим питания от сети.

4. Панель управления и режимы работы ЖК-дисплея

Элемент настройки Подэлемент Разъяснение
Резервирование --		Настройка резервирования• Резервирование: К-ВО модулейДанная настройка ДОЛЖНА производиться после параллельного включения ИБП
"Холодный" старт --		Установка "холодного" старта• Отключено• Включено (по умолчанию)После установки опции "Включено" ИБП может включаться без подключения к электросети путем нажатия кнопки запуска батарей (Battery Start). Подробнее о работе устройства в режиме "холодного" старта см. в разделе 7.2 "Холодный" запуск).
Время задержки перехода в режим питания от батарей	--	Установка времени задержки отключения системы в режиме питания от батарей (0~9990 сек)• 0: Выключено (по умолчанию)• Не 0: ВключеноПри использовании этой функциональной возможности ИБП прекращает подачу питания на выход после работы в режиме питания от батарей в течение установленного количества секунд.
Отключение/восстановление	Время отключения системы	Установка времени отключения системы (0,2~99 мин.)• 0,2 мин. (по умолчанию)Отсчет этого времени задержки начинается при выполнении команды CONTROL-Shutdown Restore (УПРАВЛЕНИЕ — Отключение/восстановление).
	Время восстановления системы	Установка времени восстановления системы (0~9999 мин.)• 1 мин. (по умолчанию)Отсчет этого времени задержки начинается после истечения времени отключения при выполнении команды CONTROL-Shutdown Restore (УПРАВЛЕНИЕ — Отключение/восстановление).
Тестирование зарядного устройства	--	Установка режима тестирования зарядного устройства• Выключено (по умолчанию)• Включено

4.2.5.3 Экран Setup-Battery (Начальная установка — Батарея)

Экран Setup-Battery (Начальная установка — Батарея) и перечень вариантов настроек представлены на рисунке 4.16 и в таблице 4.9. Настройка батареи может осуществляться только при работе ИБП в режиме Standby (Ожидание).

Рис. 4.16 Экран Setup-Battery (Начальная установка — Батарея)

4. Панель управления и режимы работы ЖК-дисплея

Таблица 4.9. Перечень настроек Setup-Battery (Начальная установка — Батарея)

Элемент настройки Подэлемент Разъяснение
Емкость батареи в А-ч --		Установка емкости батареи (до 999).• 9 А-ч (по умолчанию)Данная настройка ДОЛЖНА задаваться после установки ИБП или изменения емкости батареи.
Максимальныйзарядный ток	Рекомендуется использовать значение,равное 10% от номинальной емкостибатареи в ампер-часах	Установка максимального зарядного тока батареи. (1~24 А при мощности 100 кВА / 1~32 А при мощности 120 кВА / 1~40 А при мощности 160 кВА / 1~48 А при мощности 200 кВА)• 2 А (по умолчанию); возможно увеличение посредством выбора опций на дисплееДанная настройка ДОЛЖНА задаваться после установки ИБП или изменения емкости батареи.
Установка параметровнизкого уровня зарядабатареи / отключения	Нижний предел напряжения	Установка нижнего предела напряжения батарей. (10~11,5 В) x (к-во батарей)• 11 В x к-во батарей (по умолчанию)
	Нижний предел емкости	Установка нижнего предела емкости батарей. (20~50%)• 20% (по умолчанию)
	Напряжение отключения (граничноезначение низкого напряжения)	Установка значения напряжения батарей, при котором происходит отключение системы в режиме питанияот батарей. (10,0 В) x (к-во батарей)• 10 В x к-во батарей (по умолчанию)
Тестирование батарей Периодическое тестирование батарей		Включение или выключение функции периодического тестирования батарей.• Отключить (по умолчанию)• Включить
	Интервал тестирования батарей	Установка интервала тестирования батарей. (7~99 дней)• 30 дней (по умолчанию)
	Остановка по истечении заданноговремени	Установка продолжительности тестирования батарей. (10~1000 с)• 10 с (по умолчанию)
	Остановка при заданном уровненапряжения батарей	Установка значения напряжения батарей, при котором производится остановка их тестирования.(11~12 В) x (к-во батарей)• 11 В x к-во батарей (по умолчанию)
	Остановка при заданном уровне емкостибатарей	Установка значения емкости батарей, при котором производится остановка их тестирования (20~50%).• 20% (по умолчанию)
Предупреждение обистечении срока службыбатарей	Предупреждение об истечении срокаслужбы батарей (мес.)	Установка длительности эксплуатации батарей перед оповещением о необходимости их замены.(Отключить, 12~60 месяцев)• Отключить (по умолчанию)Если эта функция включена, а батарея проработала заданный период после установки, то пользователюсообщается об этом посредством предупреждения об истечении срока службы батареи (Battery Age Alert).
Компенсация влияниятемпературы	--	Установка режима компенсации влияния температуры батареи.• При включенном режиме: 3 (мВ/°С/ячейка)
Зарядное напряжение --		Установка зарядного напряжения батарей (2,30~2,35 В)• 14,1 В/батарея; 2,35 В/ячейка (по умолчанию)Установка напряжения холодого хода батареи (2,23~2,35 В).• 13,65 В/батарея; 2,27 В/ячейка (по умолчанию)
Напряжение батареипри автоматическомперезапуске	--	Установка напряжения автоматического перезапуска батареи (0 или 12,0~13,0 В)• 0 В (по умолчанию)

4. Панель управления и режимы работы ЖК-дисплея

4.2.5.4 Экран Pre-Alarm (Предварительное оповещение)

Опции начальной установки и настройки экрана Pre-Alarm (Предварительное оповещение) представлены на рисунке 4.17 и в таблице 4.10. Настройка предварительного оповещения доступна в любом режиме работы.

GENERAL SYSTEM BATTERY PRE-ALARM PARALLEL LINE Voltage Range -20% ~20% Line Frequency Range ~1Hz ~1Hz Load Overload 100% Load Unbalance 100% SYSTEM ON Standby Mode L1 0% L2 0% L3 0% HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

Рис. 4.17 Экран Setup-Pre-Alarm (Начальная установка — Предварительное оповещение)

Таблица 4.10. Перечень настроек экрана Setup Pre-Alarm (Начальная установка — Предварительное оповещение)

Элемент настройки Подэлемент Разъяснение
Диапазон сетевых напряжений	--	Установка диапазона значений сетевого напряжения:Верхний предел• +5%• +10%• +15%• +20% (по умолчанию)Нижний предел• -5%• -10%• -15%• -20% (по умолчанию)
Диапазон сетевых частот --		Установка диапазона частот сети питания:Верхний/нижний предел• +/- 1 Гц• +/- 2 Гц• +/- 3 Гц• +/- 4 Гц (по умолчанию)
Нагрузка --		Установка процентной доли мощности ИБП, соответствующей его перегрузке (40~100%)• 100% (по умолчанию)Установка процентной доли мощности ИБП, соответствующей дисбалансу нагрузки (20~100%)• 100% (по умолчанию)

4. Панель управления и режимы работы ЖК-дисплея

4.2.5.5 Экран Setup Parallel (Начальная установка — Параллельное подключение)

Коснитесь вкладки "PARALLEL" ("ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ") для перехода на страницу управления работой в режиме параллельного подключения. Перечень настроек экрана Setup Parallel (Начальная установка — Параллельное подключение) представлен в таблице 4.11.

GENERAL SYSTEM BATTERY PRE-ALARM PARALLEL EPS Parallel —— Disable Independent Battery —— Disable SYSTEM ON Standby Mode L1 0% L2 0% L3 0% HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

Рис 4.18. Экран Setup Parallel (Начальная установка — Параллельное подключение)

Коснитесь вкладки "SYSTEM" ("СИСТЕМА") для входа в раздел настройки опций параллельного подключения и резервирования.

(a) Параллельное подключение двух модулей S3MX в целях повышения мощности. ИБП несет на себе 50% нагрузки. В случае отказа одного ИБП другой принимает всю нагрузку на себя.

(b) Параллельное подключение двух модулей S3MX в целях резервирования, где каждый

GENERAL SYSTEM BATTERY PRE-ALARM PARALLEL SYSTEM ON Standby Mode Output Voltage Reysis Setting Converter Mode ECO Mode Reysis Mode Auto-Restart Cold Start Battery Mode Delay Time Shutdown/Restore Charger Test Redundance 0% Total UPS 2% Redundancy ESC GENERAL SYSTEM BATTERY PRE-ALARM PARALLEL SYSTEM ON Standby Mode Output Voltage Reysis Setting Converter Mode ECO Mode Reysis Mode Auto-Restart Cold Start Battery Mode Delay Time Shutdown/Restore Charger Test Redundance 1% Total UPS 2% Redundancy ESC HOME CONTROL MESSMENT SETUP INFORMATION EVENT 2018/01/01 12:00 2018/01/01 HOME CONTROL MESSMENT SETUP INFORMATION EVENT 12:00 2018/01/01

Рис. 4.19 Параллельное включение двух модулей Рис. 4.20 Резервирование между двумя модулями

Таблица 4.11. Перечень настроек экрана Setup Parallel (Начальная установка — Параллельное подключение)

Элемент настройки Подэлемент Разъяснение
Параллельное подключение ИБП	--	Установка режима параллельного подключения ИБПОтключить (по умолчанию)Включить
Автономная батарея --		Установка режима автономной батареиОтключить (по умолчанию)Включить

4. Панель управления и режимы работы ЖК-дисплея

4.2.6 Информационный экран

Коснитесь кнопки (ИНАСИМАТИЯ) для входа в подменю. На этом экране можно проверять настройки конфигурации ИБП. Здесь имеются три подменю: Identification (Идентификационные параметры), System (Система) и Battery (Батарея).

Рис. 4.21 Меню Information (Информация)

4.2.6.1 Экран INFORMATION - Identification (ИНФОРМАЦИЯ — Идентификационные параметры)

При выборе подменю Identification (Идентификационные параметры) на дисплей выводятся наименование модели, серийный номер и версия прошивки устройства. Для перехода между страницами пользуйтесь стрелками ВВЕРХ и ВНИЗ.

IDENTIFICATION SYSTEM BATTERY MODEL NAME XXXXXXXXXX Serial No. XXXXXXXXXXXXXXX Display#50 Firmware Version (XX) XX.XX STS#50 Firmware Version XX.XX STS#-- Firmware Version XX.XX Module#00 DSP Firmware Version XX.XX Module#00 MCU Firmware Version XX.XX Module#00 Serial No. XXXXXXXXXXXXXXX SYSTEM ON Standby Mode L1 0% L2 0% L3 0% PAGE>> 1 HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

Рис. 4.22 Страница экрана Identification (Идентификационные параметры)

4.2.6.2 Экран INFORMATION - System (ИНФОРМАЦИЯ — Система)

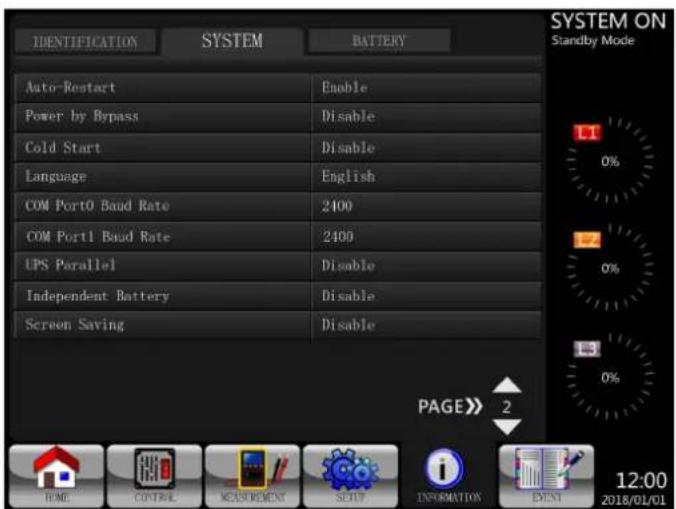

При выборе подменю System (Система) на дисплей выводится такая информация как мощность системы, номинальное напряжение, номинальная частота и др. Для перехода между страницами пользуйтесь стрелками ВВЕРХ и ВНИЗ.

IDENTIFICATION SYSTEM BATTERY Nominel Power(KVA) XXX Nominal AC Voltage(V) 230.0 Nominal Frequency(Hz) 50.0 Number of UPS 1 Number of UPS for Redundancy 0 System Installed Date 2018/01/01 System Last Maintain Date 2018/01/01 ECO Mode Disable Converter Mode Disable Battery Mode Shutdown Delay Disable SYSTEM ON Standby Mode L1 0% L2 0% L3 0% PAGE >> 1 TIME CONTROL MEASUREMENT SETUP INFORMATION EVENT 12:00 2018/01/01

Рис. 4.23 Страница 1 экрана INFORMATION - System (ИНФОРМАЦИЯ — Система)

IDENTIFICATION SYSTEM BATTERY AUTO-Restart Enable Power by Bypass Disable Cold Start Disable Language English COM Port0 Baud Rate 2400 COM Port1 Baud Rate 2400 UPS Parallel Disable Independent Battery Disable Screen Saving Disable SYSTEM ON Standby Mode L1 0% 0% 0% 0% PAGE>> 2 HOME CONTROL MEASUREMENT SBUY INFORMATION EVENT 12:00 2018/01/01

Рис. 4.24 Страница 2 экрана INFORMATION - System (ИНФОРМАЦИЯ — Система)

4. Панель управления и режимы работы ЖК-дисплея

4.2.6.3. Экран INFORMATION - Battery (ИНФОРМАЦИЯ — Батарея)

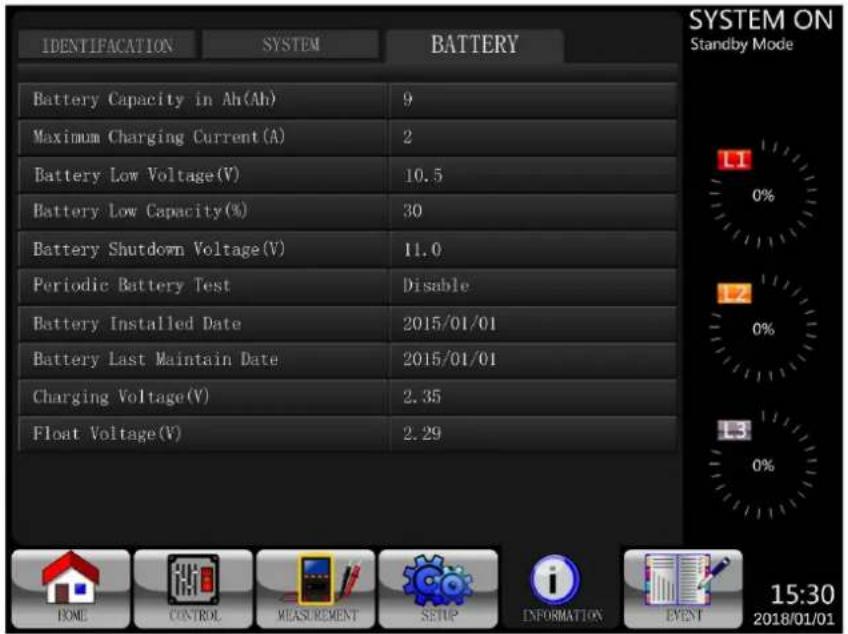

При выборе подменю Battery (Батарея) на дисплей выводится такая информация как емкость батареи, зарядный ток и др.

Рис. 4.25 Страница экрана INFORMATION Battery (ИНФОРМАЦИЯ — Батарея)

4.2.7 Экран событий

При возникновении какого-либо события на основном экране начинает мигать значок ⚠️. Кроме того, для ознакомления с перечнем последних событий и их историей можно коснуться кнопки Дерево меню представлено на рис. 4.27.

Рис. 4.26 Экран с предупреждениями

Рис. 4.27 Меню Events (События)

4. Панель управления и режимы работы ЖК-дисплея

4.2.7.1 Текущие события

При возникновении какого-либо события на экране Current Events (Текущие события) отображается идентификационный номер силового каскада* и код предупреждения. Система может сохранять в памяти до 50 событий с возможностью их отображения по 10 шт. на странице. При наличии более 10 событий коснитесь кнопки PAGE» для прокрутки экрана с отображением других событий, зафиксированных в списке.

Примечание. Для определения идентификационного номера силового каскада см. раздел 3.2 Вид с открытой передней панелью.

CURRENT EVENT HISTORY EVENT RESET ALL EVENTS 1. Warning! EEPROM Fail #08 2. Warning! Communicate CAN Fail #00 3. Warning! Battery Open #00 4. Warning! Battery Open #01 5. Warning! Module Un-Lock #00 6. Warning! Module Un-Lock #01 7. 8. 9. 10. SYSTEM ON Standby Mode ! L1 0% L2 0% L3 0% PAGE >> 1 HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

Рис. 4.28 Экран текущих событий

4.2.7.2 Предыдущие события

Подробная информация о событиях сохраняется во вкладке HISTORY EVENT (ПРЕДЫДУЩИЕ СОБЫТИЯ). В системе может сохраняться до 500 событий. При появлении предупреждения на дисплей выводится код оповещения, время оповещения и идентификационный номер силового каскада (для идентификации силового каскада по номеру см. раздел 3.2

Вид с открытой передней панелью). При возникновении какого-либо события, связанного с неисправностью, на дисплей выводится описание предупредительного сигнала, время оповещения и идентификационный номер силового каскада (см. таблицу 4.12). Для протоколирования более подробной статистической информации относительно ИБП существенные изменения настроек (таблица 4.13), изменения в режиме работы ИБП (таблица 4.14) и результаты выполнения управляющих действий (таблица 4.15) сохраняются во вкладке HISTORY EVENT (ПРЕДЫДУЩИЕ СОБЫТИЯ). Подробнее см. на рис. 4.29.

CURRENT EVENT HISTORY EVENT RESET ALL EVENTS 1. Warning! EEPROM Fail #08 2015/10/21 10:47:58 2. Warning! Communicate CAN Fail #00 2015/10/21 10:47:58 3. Warning! Battery Open #00 2015/10/21 10:47:50 4. Warning! Battery Open #01 2015/10/21 10:47:50 5. Warning! Module Un-Lock #00 2015/10/21 10:42:11 6. Warning! Module Un-Lock #01 2015/10/21 10:42:11 7. Fault! Battery Fault #01 2015/10/19 09:21:36 8. Fault! Battery Fault #00 2015/10/19 09:21:36 9. Fault! BUS Soft Start Line Loss #01 2015/09/07 12:04:45 10. Fault! BUS Soft Start Line Loss #01 2015/09/07 12:04:45 SYSTEM ON Standby Mode L1 0% L2 0% L3 0% PAGE >> 1 HOME CONTROL MEASUREMENT SETUP INFORMATION EVENT 15:30 2018/01/01

Рис. 4.29 Экран History Events (Предыдущие события)

4. Панель управления и режимы работы ЖК-дисплея

4.3 Список аварийных сигналов

В таблице 4.12 представлен полный список предупредительных сообщений ИБП.

Сообщения на ЖК-дисплее Разъяснение
Fault! Bus Over Voltage Слишком высокое напряжение на шине постоянного тока.
Fault! Bus Under Voltage Слишком низкое напряжение на шине постоянного тока.
Fault! Bus Voltage Unbalance Напряжение на шине постоянного тока не сбалансировано.
Fault! Bus Short Короткое замыкание шины постоянного тока.
Fault! Bus Soft Start Time Out	Запуск выпрямителей невозможен из-за низкого напряжения на шине постоянного тока в течение заданного времени.
Fault! Inverter Soft Start Time Out	Напряжение на шине преобразователя не достигает желаемого значения в течение заданного времени.
Fault! Inverter Voltage Over Напряжение преобразователя превышает предельное значение.
Fault! Inverter Voltage High Слишком высокое напряжение преобразователя.
Fault! Inverter Voltage Low Слишком низкое напряжение преобразователя.
Fault! R Inverter Voltage Short Короткое замыкание фазы R на выходе преобразователя.
Fault! S Inverter Voltage Short Короткое замыкание фазы S на выходе преобразователя.
Fault! T Inverter Voltage Short Короткое замыкание фазы T на выходе преобразователя.
Fault! RS Inverter Voltage Short	Короткое замыкание фаз R-S на выходе преобразователя.
Fault! ST Inverter Voltage Short	Короткое замыкание фаз S-T на выходе преобразователя.
Fault! TR Inverter Voltage Short	Короткое замыкание фаз T-R на выходе преобразователя.
Fault! Inverter R Negative Power	Превышение предельно допустимого значения отрицательной мощности по фазе R на выходе преобразователя.
Fault! Inverter S Negative Power	Превышение предельно допустимого значения отрицательной мощности по фазе S на выходе преобразователя.
Fault! Inverter T Negative Power	Превышение предельно допустимого значения отрицательной мощности по фазе T на выходе преобразователя.
Fault! Over Load Fault	Отказ ИБП из-за значительной перегрузки.
Fault! Battery Fault	Нарушение полярности батарей.
Fault! Over Temperature	Убедитесь в наличии достаточного пространства для циркуляции воздуха и исправной работе вентилятора.
Fault! CAN Fault	Ошибка при взаимодействии с шиной CAN.
Fault! TRIGO Fault	Нарушение синхронизации пускового сигнала.
Fault! Relay Fault	Неисправность реле преобразователя.
Fault! Line SCR Fail	Короткое замыкание в контуре тиристорного устройства входной цепи.
Fault! EEPROM Fault	Ошибка в работе ЭСПЗУ.
Fault! Parallel Cable Loose Fault	Неплотный контакт кабеля параллельного подключения ИБП.
Fault! DSP MCU Stop Communicate	Нарушение связи с микропроцессорным контроллером цифровой обработки сигналов.
Fault! Bypass Temperature Fault	Нарушение температурного режима обходной цепи.
Fault! Bypass SCR Fault	Нарушение нормальной работы тиристорного устройства обходной цепи.
Line Fail	Нарушение сетевого питания или выход его параметров за границы установленного диапазона.
Line Restore	Восстановление сетевого питания с нормальными параметрами.
Warning! EPO Active	Проверить разъем ЕРО.
Warning! Over Load Fail	Потребителям необходима мощность, превышающая возможности ИБП. Устройство переключается из режима питания от сети в режим работы по обходной цепи.
Warning! Communicate CAN Fail	Ошибка при взаимодействии с шиной CAN.
Warning! Over Load	При работе в режиме питания от сети потребителям необходима мощность, превышающая возможности ИБП.
Warning! Battery Open Батарея не подключена.
Warning! Battery voltage High	Слишком высокое напряжение батареи.
Warning! Turn On Abnormal	Нарушение нормальной работы при включении.
Warning! Charge Fail	Нарушение процесса зарядки.
Warning! EEPROM Fail	Ошибка в работе ЭСПЗУ.
Warning! Fan Lock	Блокировка вентилятора.
Warning! Line Phase Error	Ошибка чередования сетевых фаз.
Warning! Bypass Phase Error	Ошибка чередования фаз обходной цепи.
Warning! N Loss	Потеря нейтрали.
Warning! Internal Initial Fail	Внутренняя ошибка при инициализации.
Warning! Comm Syn Signal Fail	Потеря сигнала синхронизации связи.
Warning! Comm. TRIGO Fail	Нарушение передачи пускового сигнала.
Warning! Power Stage loss	Силовой каскад не обнаружен.
Warning! Parallel Sys Config. Wrong	Ошибка конфигурации в системе с параллельным подключением.
Warning! Maintenance Bypass	Приступить к техническому обслуживанию.
Warning! Battery Age Alert	Истечение срока службы батареи.
Warning! Parallel UPS Cable Loose	Неплотный контакт кабеля параллельного подключения ИБП.

4. Панель управления и режимы работы ЖК-дисплея

Сообщения на ЖК-дисплее Разъяснение
Warning! Parallel UPS Config. Wrong Ошибка конфигурации ИБП при параллельном подключении.
Warning! Battery Voltage Low Слишком низкое напряжение батареи.
Warning! ID Conflict Конфликт идентификаторов силовых каскадов.
Pre-Alarm! Line Voltage Fail Сетевое напряжение не соответствует установленному диапазону.
Pre-Alarm! Line Voltage Normal Сетевое напряжение восстановлено до нормального значения.
Pre-Alarm! Line Frequency Unstable Частота сети не соответствует установленному диапазону.
Pre-Alarm! Line Frequency Normal Частота сети восстановлена до нормального значения.
Pre-Alarm! Over Load Выходная нагрузка превышает установленный диапазон.
Pre-Alarm! Load Normal Нормальный уровень выходной нагрузки восстановлен.
Pre-Alarm! Load Unbalance Дисбаланс выходной нагрузки.

4.4 Протоколирование событий

Таблица 4.13 Список предупреждений об изменении важных настроек

No п/п Описание	No п/п Описание
1	Setup! Model Name (Начальная установка! Наименование модели)	2	Setup! Turn On Password (Начальная установка! Пароль для включения)
3	Setup! Language (Начальная установка! Язык)	4	Setup! Change Turn On Password(Начальная установка! Смена пароля для включения)
5	Setup! Adjust Time (Начальная установка! Корректировка времени)	6	Setup! Nominal Power Display(Начальная установка! Отображение номинальной мощности)
7	Setup! System Installed Date(Начальная установка! Дата установки системы)	8	Setup! Output Voltage (Начальная установка! Выходное напряжение)
9.	Setup! System Last Maintain Date(Начальная установка! Дата последнего техобслуживания системы)	10	Setup! Bypass Voltage Range(Начальная установка! Диапазон напряжений обходной цепи)
11	Setup! Battery Installed Date(Начальная установка! Дата установки батареи)	12	Setup! Bypass Frequency Range(Начальная установка! Диапазон частот обходной цепи)
13	Setup! Battery Last Maintain Date(Начальная установка! Дата последнего техобслуживания батареи)	14	Setup! Converter Mode (Начальная установка! Режим преобразования)
15	Setup! Change Password (Начальная установка! Смена пароля)	16	Setup! ECO Mode (Начальная установка! Режим ECO [экономичный])
17	Setup! Baud Rate (Начальная установка! Скорость передачи данных)	18	Setup! Bypass Mode (Начальная установка! Режим работы по обходной цепи)
19	Setup! Audible Alarm (Начальная установка! Звуковой сигнал)	20	Setup! Auto-Restart (Начальная установка! Автоматический перезапуск)
21	Setup! Factory Reset(Начальная установка! Восстановление заводских настроек)	22	Setup! Cold Start (Начальная установка! "Холодный" старт)
23	Setup! EEPROM Reset (Начальная установка! Сброс настроек ЭСПЗУ)	24	Setup! Battery Mode Delay Time(Начальная установка! Время задержки перехода в режим питания от батарей)
25	Setup! EPO Function (Начальная установка! Функция EPO)	26	Setup! Shutdown Restore Time(Начальная установка! Время восстановления после отключения)
27	Setup! Save Setting (Начальная установка! Сохранение настроек)	28	Setup! Redundancy (Начальная установка! Резервирование)
29	Setup! Power Rating Setting(Начальная установка! Настройка номинальной мощности)	30	Setup! Charger Test (Начальная установка! Тестирование зарядного устройства)
31	Setup! Nominal Battery Voltage(Начальная установка! Номинальное напряжение батарей)	32	Setup! Battery Capacity in Ah (Начальная установка! Емкость батареи в А-ч)
33	Setup! Maximum Charging Current(Начальная установка! Максимальный зарядный ток)	34	Setup! Battery Low Voltage(Начальная установка! Низкий уровень напряжения батарей)
35	Setup! Battery Low Capacity(Начальная установка! Низкий уровень емкости батарей)	36	Setup! Battery Shutdown Voltage(Начальная установка! Напряжение отключения батарей)
37	Setup! Periodic Battery Test(Начальная установка! Периодическое тестирование батарей)	38	Setup! Stop By Time(Начальная установка! Остановка по истечении заданного времени)
39	Setup! BATTERY Age Alert(Начальная установка! Предупреждение об стечении срока службы БАТАРЕИ)	40	Setup! Temperature Compensation(Начальная установка! Компенсация влияния температуры)
41	Setup! Charging Voltage (Начальная установка! Зарядное напряжение)	42	Setup! PRE-ALARM (Начальная установка! ПРЕДВАРИТЕЛЬНОЕ ОПОВЕЩЕНИЕ)
43	Setup! UPS Parallel(Начальная установка! Параллельное подключение ИБП)	44	Setup! Independent Battery (Начальная установка! Автономная батарея)
45	Setup! Auto-Restart Battery Voltage(Начальная установка! Напряжение батареи при автоматическом перезапуске)

4. Панель управления и режимы работы ЖК-дисплея

Таблица 4.14 Изменения режимов работы ИБП

No п/п Описание	No п/п Описание
1 UPS Mode! Power On Mode(Режим работы ИБП! Режим включения питания)		2 UPS Mode! Standby Mode (Режим работы ИБП! Режим Standby [Ожидание])
3 UPS Mode! Bypass Mode(Режим работы ИБП! Режим работы по обходной цепи)		4 UPS Mode! Line Mode (Режим работы ИБП! Режим питания от сети)
5 UPS Mode! Battery Mode (Режим работы ИБП! Режим питания от батарей) 6 UPS Mode! Battery Test Mode(Режим работы ИБП! Режим тестирования батарей)
7	UPS Mode! Fault Mode (Режим работы ИБП! Режим отказа)	8	UPS Mode! Converter Mode (Режим работы ИБП! Режим преобразования)
9.	UPS Mode! ECO Mode (Режим работы ИБП! Режим ECO [экономичный])	10	UPS Mode! Shutdown Mode (Режим работы ИБП! Режим отключения)
11 UPS Mode! Un-Connection (Режим работы ИБП! Разъединение)

Таблица 4.15 Выполнение управляющих операций

No п/п Описание	No п/п Описание
1 Control! System Turn On (Управление! Включение системы) 2 Control! System Turn Off (Управление! Выключение системы)
3	Control! Manual Battery Test (Управление! Ручное тестирование батарей)	4	Control! Cancel Battery Test (Управление! Отмена тестирования батарей)
5	Control! Turn To Bypass (Управление! Переключение на обходную цепь)	6	Control! Shutdown Restore (Управление! Восстановление после отключения)
7	Control! Cancel Shutdown (Управление! Отмена отключения)	8	Control! Charger Turn On (Управление! Включение зарядного устройства)
9. Control! Charger Turn Off (Управление! Выключение зарядного устройства)

5. Интерфейсные и коммуникационные элементы

На передней панели имеется порт для подключения датчика температуры батареи, два порта аварийного отключения питания, коммуникационный порт (RS-232/USB), разъем для подключения SNMP-карты и разъем для подключения дополнительной карты связи.

X1 X2 Гнездо для подключения SNMP-карты Порт RS 232 Порт USB

Рис. 5.1 Порты с сухими контактами и коммуникационные порты

No сухого контакта Функциональное назначение

X1 Порт для подключения датчика температуры батарей

X2 Входной порт дистанционного аварийного отключения питания

5.1. X1 – Порт для подключения термодетектора внешнего блока аккумуляторных батарей

ИБП оснащен функцией определения температуры батарей. ИБП может принимать сигнал с информацией о температуре батарей через плату термодетектора. Связь между ИБП и платой термодетектора батарей осуществляется через протокол обмена данными I2C. Порт X1 предназначен для определения температуры батарей. Этот порт показан на рисунке 5.2 и описан в таблице 5.1.

SCL SDA +3V X1 X1.1 X1.2 X1.3 X1.4

Рис. 5.2 Порт для определения температуры батарей

Таблица 5.1 Описание порта для определения температуры батарей

Название Позиция Описание
SCL X1.1 Передача синхронизирующего (SCL) сигнала по протоколу		обмена данными I^2C
SDA X1.2 Передача информационного (SDA) сигнала по протоколу		обмена данными I^2C
+3.0V X1.3 3 В
Power GND X1.4 Заземление

5. Интерфейсные и коммуникационные элементы

5.2 X2 – Входной порт дистанционного аварийного отключения питания

ИБП имеет функцию аварийного отключения питания (EPO), которая может задействоваться через удаленный контакт, назначаемый пользователями. По умолчанию порт EPO имеет нормально замкнутые (Н.З.) контакты.

Примечание. Функция ЕРО задействуется при размыкании контактов.

Данная настройка может быть изменена пользователями через ЖК-дисплей.

X2 – входной порт дистанционного аварийного отключения питания (EPO). Этот порт показан на рисунке 5.3 и описан в таблице 5.2.

Рис. 5.3 Входной порт ЕРО

Таблица 5.2 Описание порта дистанционного аварийного отключения питания (EPO)

Настройка логики ЕРО Позиция Описание
N.C (H.3.) X2.1 и X2.2 Функция ЕРО задействуется при размыкании X2.1 и X2.2
N.O (H.P.) X2.1 и X2.2 Функция ЕРО задействуется при замыкании X2.1 и X2.2

Если логика ЕРО настроена на нормально замкнутые (Н.З.) контакты, то функция ЕРО будет задействована при размыкании контактов 1 и 2 разъема Х1. В противном случае логика ЕРО настроена на нормально разомкнутые (Н.Р.) контакты. Соответственно, функция ЕРО задействуется при замыкании контактов 1 и 2 разъема Х2.

Примечания:

1. Функция ЕРО обеспечивает отключение выпрямителей, зарядных устройств, преобразователей и бесконтактного переключателя ввода резерва без внутреннего отключения входного электропитания.
2. По умолчанию логика функции ЕРО настроена на нормально замкнутые (Н.З.) контакты.
3. Устанавливаемая пользователем кнопка дистанционного аварийного отключения питания (REPO) должна быть оснащена устройством фиксации и находиться в нормально замкнутом состоянии.

5.3 Другие интерфейсы связи

5.3.1 Порт RS-232

Порт RS-232 находится на панели за передней дверцей. Порт RS-232 обеспечивает возможность обслуживания устройства при обновлении версии программного обеспечения ИБП.

5.3.2 Порт USB

Этот порт предназначен только для служебных целей.

Примечание. Порты RS232 и USB HE могут работать одновременно.

5.3.3. Разъем SNMP для контроля параметров с использованием опциональных карт WEBCARDLX

Установите в этот разъем опциональную карту WEBCARDLX для дистанционного управления ИБП и контроля за его состоянием через сеть. Этот разъем также может использоваться для установки карты RELAYCARDSV в целях обеспечения возможности взаимодействия с помощью входных и выходных сигналов и температурных датчиков через сухие контакты. Более подробная информация представлена в руководствах пользователя карт WEBCARDLX и RELAYCARDSV.

Примечание. Одновременно может использоваться только одна карта.

6. Принципы работы

6.1 Блок-схема ИБП

Рис. 6.1 Монтажная схема для стандартного ИБП с одиночным входом
Рис. 6.2 Монтажная схема для спаренных входов (для другой модели ИБП серии S3MX)

6. Принципы работы

6.2 Рабочие режимы

Данное устройство представляет собой трехфазный четырехпроводный он-лайн ИБП с двойным преобразованием и обратным переключением, обеспечивающий возможность функционирования в следующих режимах:

• Режим Standby (Ожидание)
• Режим питания от сети
  • Режим питания от батарей
• Режим работы по обходной цепи
• Режим преобразования
• Режим ЕСО (экономичный)
• Режим отключения

- Режим ремонтного байпаса (ручного переключения на обходную цепь)

6.2.1 Режим ожидания

ИБП переходит в режим ожидания/Standby (при настройке "BYPASS (ОБХ. ЦЕПЬ): Выключено") до момента его включения. При подаче питания на ИБП в режиме Standby (Ожидание) включается функция зарядки, если к нему подключена батарея. В этом режиме питание в нагрузку не подается.

Схемы работы в режиме Standby (ожидание)

6. Принципы работы

6.2.2 Режим питания от сети

В режиме питания от сети выпрямитель, получающий сетевое питание, подает постоянный ток на преобразователь, и зарядное устройство заряжает батареко. Преобразователь фильтрует поступающий на него постоянный ток и преобразует его в стабилизированный переменный ток чистой синусоидальной формы для питания потребителей.

Схемы работы в режиме питания от сети

6. Принципы работы

6.2.3 Режим питания от батарей

В случае перебоя сетевого питания ИБП автоматически переключается в режим питания от батарей. При возникновении перебоя питание потребителей не прерывается. В режиме питания от батарей выпрямитель получает питание от батарей и подает постоянный ток на преобразователь. Преобразователь фильтрует поступающий на него постоянный ток и преобразует его в стабилизированный переменный ток чистой синусоидальной формы для питания потребителей.

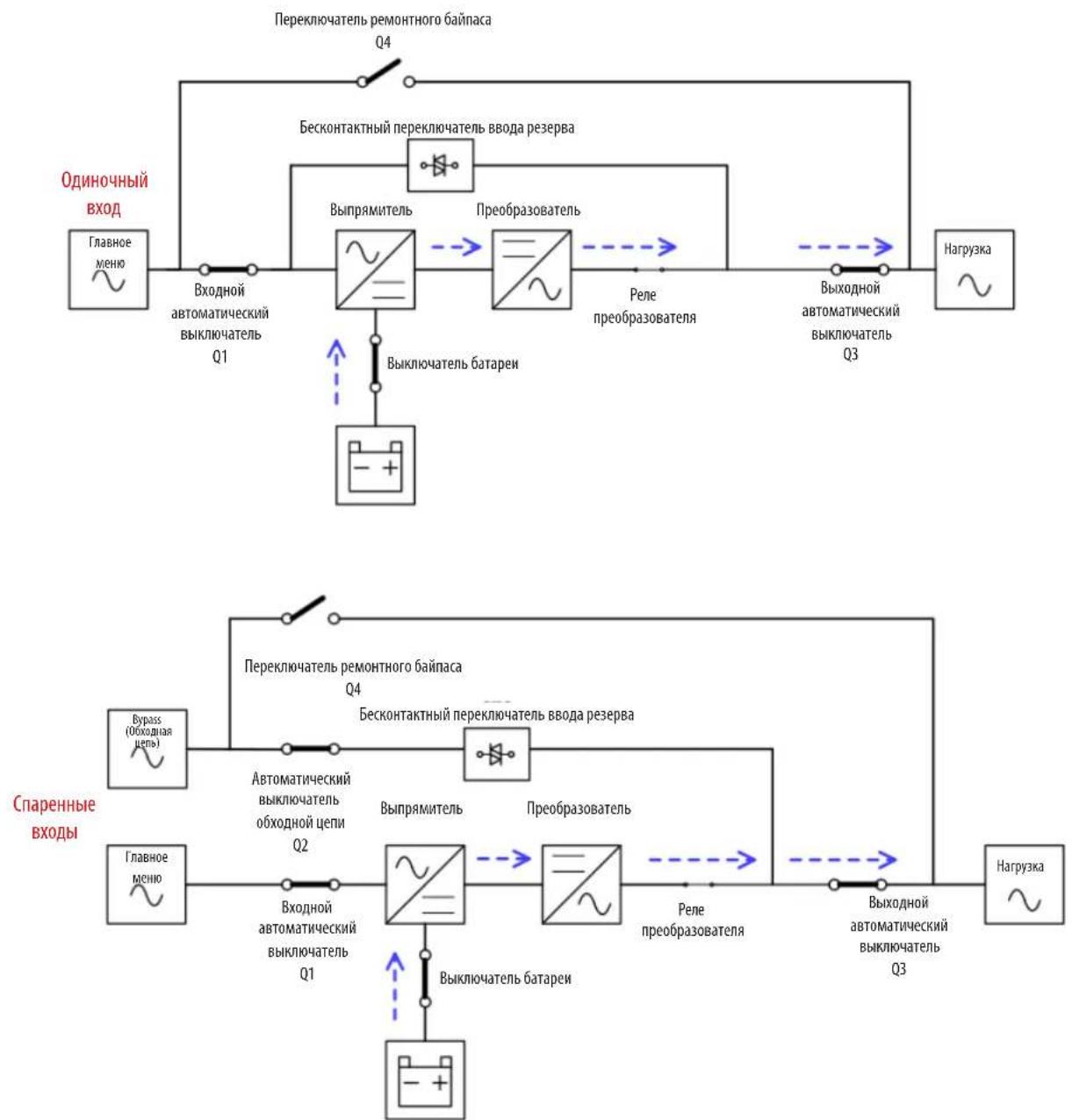

Схемы работы в режиме питания от батарей

6. Принципы работы

6.2.4 Режим преобразования частоты

При ручном переключении ИБП в режим преобразования частота выходного тока может устанавливаться на 50 или 60 Гц. После установки частоты выходного тока система автоматически отключает функцию питания по обходной цепи. При отключении преобразователя подача питания на выход обходной цепи прекращается. При работе в режиме преобразования горит светодиодный индикатор NORMAL (НОРМАЛЬНЫЙ РЕЖИМ) (зеленого цвета).

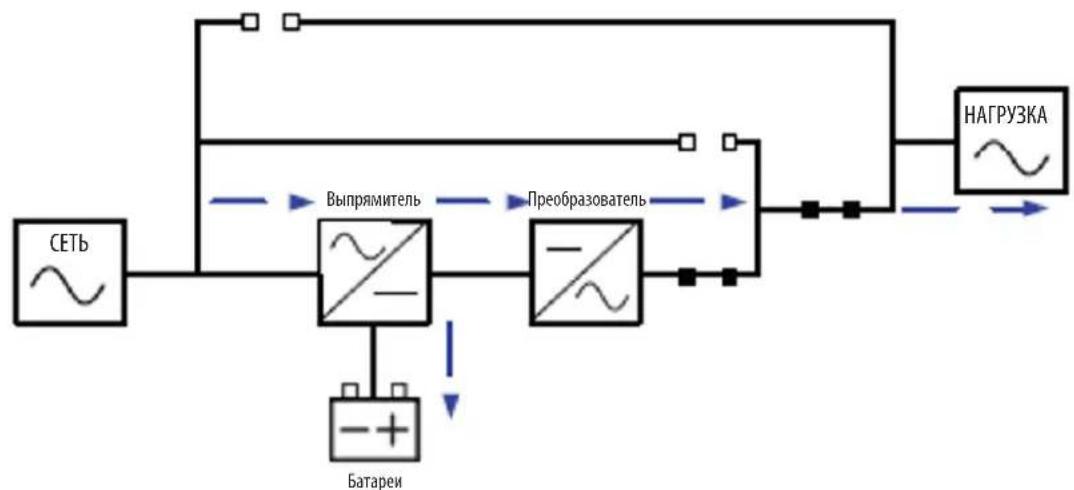

Схема работы в режиме преобразования частоты

6. Принципы работы

6.2.5 Режим работы по обходной цепи

После подключения к сетевому источнику входного питания ИБП находится в режиме работы по обходной цепи до момента его включения (при настройке "BYPASS (ОБХ. ЦЕПЬ): Включено"), а при подключенной батарее задействуется функция зарядки.

В случае выявления каких-либо нарушений нормальной работы ИБП после его включения (перегрев, перегрузка и пр.) бесконтактный переключатель ввода резерва переключает нагрузку с преобразователя на обходную цепь без перебоя в питании потребителей. Если указанное переключение вызвано устранимой причиной, то ИБП возвращается в режим питания от сети после разрешения возникшей ситуации.

Схемы функционирования в режиме работы по обходной цепи

6. Принципы работы

6.2.6 Режим ЕСО (экономичный)

Режим ЕСО может включаться через панель управления на ЖК-дисплее. В режиме ЕСО потребители переключаются на обходную цепь при условии, что ее напряжение и частота находятся в допустимом диапазоне. Если напряжение обходной цепи выходит за границы допустимого диапазона, то ИБП переключает источник питания с обходной цепи на преобразователь. Для сокращения времени такого переключения при работе ИБП в режиме ЕСО выпрямитель и преобразователь функционируют постоянно.

6. Принципы работы

6.2.7 Режим отключения

При выключении ИБП и отсутствии сетевого источника питания ИБП переходит в режим отключения.

Если сетевой источник питания отсутствует, а ИБП исчерпал энергию батарей до уровня отсечки, соответствующего 10 В на каждую батарею при температуре 25°C, то ИБП также переходит в режим отключения.

В случае перехода ИБП в этот режим он отключает управляющее напряжение ИБП и выпрямителя, а также выключает зарядное устройство и преобразователь.

Схемы работы в режиме отключения

6. Принципы работы

6.2.8 Режим ремонтного байпаса

Устройство оснащается ручным переключателем на обходную цепь для обеспечения бесперебойной подачи питания критически важным потребителям в тех случаях, когда основные функции ИБП становятся недоступными (например, во время технического обслуживания). Перед переключением в режим ремонтного байпаса необходимо убедиться в доступности источника питания обходной цепи.

    J["Главное меню"] --> K["Bwaypass (Общадная цепь)"]
    K --> L["Автоматический выключатель обходной цепи Q2"]
    L --> M["Выпрямитель"]
    M --> N["Преобразователь"]
    N --> O["Выключатель батареи"]
    O --> P["Выходной автоматический выключатель Q1"]
    P --> Q["Выключатель батареи"]
    Q --> R["Выходной автоматический выключатель Q3"]
    R --> S["Нагрузка"]

    T["Переключатель ремонтного байпаса Q4"] --> U["Бесконтактный переключатель ввода резерва"]
    U --> V["Выпрямитель"]
    V --> W["Выключатель батареи"]
    W --> X["Выключатель батареи"]
    X --> Y["Выключатель батареи"]
    Y --> Z["Выключатель батареи"]
    Z --> AA["Выключатель батареи"]
    AA --> AB["Выключатель батареи"]
    AB --> AC["Выключатель батареи"]
    AC --> AD["Выключатель батареи"]
    AD --> AE["Выключатель батареи"]
    AE --> AF["Выключатель батареи"]
    AF --> AG["Выключатель батареи"]
    AG --> AH["Выключатель батареи"]
    AH --> AI["Выключатель батареи"]
    AI --> AJ["Выключатель батареи"]
    AJ --> AK["Выключатель батареи"]
    AK --> AL["Выключатель батареи"]
    AL --> AM["Выключатель батареи"]
    AM --> AN["Выключатель батареи"]
    AN --> AO["Выключатель батареи"]
    AO --> AP["Выключатель батареи"]
    AP --> AQ["Выключатель батареи"]
    AQ --> AR["Выключатель батареи"]
    AR --> AS["Выключатель батареи"]
    AS --> AT["Выключатель батареи"]
    AT --> AU["Выключатель батареи"]
    AU --> AV["Выключатель батареи"]
    AV --> AW["Выключатель батареи"]
    AW --> AX["Выключатель батареи"]
    AX --> AY["Выключатель батареи"]
    AY --> AZ["Выключатель батареи"]
    AZ --> BA["Выключатель батареи"]
    BA --> BB["Выключатель батареи"]
    BB --> BC["Выключатель батареи"]
    BC --> BD["Выключатель батареи"]
    BD --> BE["Выключатель батареи"]
    BE --> BF["Выключатель батареи"]
    BF --> BG["Выключатель батареи"]
    BG --> BH["Выключатель батареи"]
    BH --> BI["Выключатель батареи"]
    BI --> BJ["Выключатель батареи"]
    BJ --> BK["Выключатель батареи"]
    BK --> BL["Выключатель батареи"]
    BL --> BM["Выключатель батареи"]
    BM --> BN["Выключатель батареи"]
    BN --> BO["Выключатель батареи"]
    BO --> BP["Выключатель батареи"]
    BP --> BQ["Выключатель батареи"]
    BQ --> BR["Выключатель батареи"]
    BR --> BS["Выключатель батареи"]
    BS --> BT["Выключатель батареи"]
    BT --> BU["Выключатель батареи"]
    BU --> BV["Выключатель батареи"]
    BV --> BW["Выключатель батареи"]
    BW --> BX["Выключатель батареи"]
    BX --> BY["Выключатель батареи"]
    BY --> BZ["Выключатель батареи"]
    BZ --> CA["Выключатель батареи"]
    CA --> CB["Выключатель батареи"]
    CB --> CC["Выключатель батареи"]
    CC --> CD["Выключатель батареи"]
    CD --> CE["Выключатель батареи"]
    CE --> CF["Выключатель батареи"]
    CF --> CG["Выключатель батареи"]
    CG --> CH["Выключатель батареи"]
    CH --> CI["Выключатель батареи"]
    CI --> CJ["Выключатель батареи"]
    CJ --> CK["Выключатель батареи"]

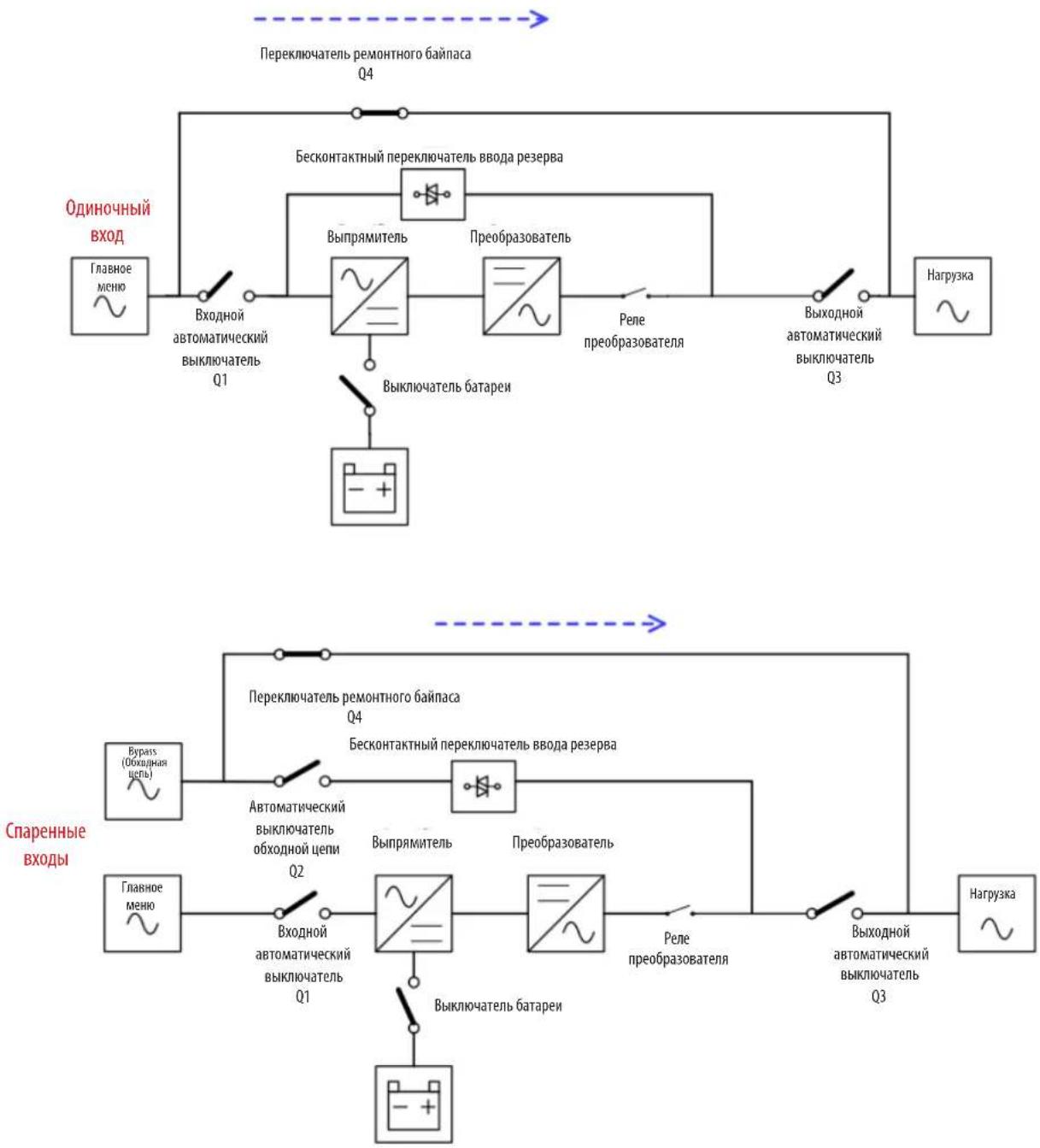

Схемы работы в режиме ремонтного байпаса

7. Эксплуатация ИБП

ВНИМАНИЕ!

• Не запускайте ИБП до завершения процесса его установки.
• Убедитесь в правильности подключения электропроводки и прочности фиксации силовых кабелей.
• Убедитесь в правильности настройки адресов силовых каскадов. Подробнее см. в разделе 3.3 и таблице 3.1.
• Убедитесь в том, что все автоматические выключатели находятся в положении OFF (ВЫКЛ).

7.1 Запуск в режиме питания от сети переменного тока

При включении ИБП из полностью "обесточенного" состояния используется следующая процедура.

Шаг 1. Подать сетевое питание на ИБП.

Шаг 2. Перевести выключатель батареи (внешнего батарейного шкафа) в положение ON (ВКЛ).

Шаг 3. Перевести входной автоматический выключатель (Q1) в положение ON (ВКЛ).

Для моделей со спаренным входом: перевести входной автоматический выключатель (Q1) и автоматический выключатель обходной цепи (Q2) в положение "ON" ("ВКЛ").

Шаг 4. Выждать одну минуту. На ЖК-дисплее отображается информация, представленная ниже. ИБП переходит в режим работы по обходной цепи, если этот режим разрешен (данная настройка установлена по умолчанию). Если режим работы по обходной цепи запрещен, то ИБП остается в режиме Standby (Ожидание).

Шаг 5. Убедиться в отсутствии предупреждений или зафиксированных событий отказа. При наличии какого-либо предупреждения или события отказа следует попытаться решить возникшую проблему в соответствии с разделом 8. Выявление и устранение неисправностей.

Шаг 6. Перевести выходной автоматический выключатель (Q3) в положение ON (ВКЛ).

Шаг 7. Нажать кнопку Power ON/OFF (Питание ВКЛ/ВЫКЛ) и удерживать ее в течение 2 секунд до включения звукового сигнала, а затем отпустить кнопку для запуска преобразователя.

Шаг 8. Теперь ИБП находится в режиме питания от сети. Процедура запуска в режиме питания от сети переменного тока завершена.

7. Эксплуатация ИБП

7.2. Запуск в режиме "холодного" старта

Шаг 1. Перевести выключатель батареи в положение ON (ВКЛ) (внешний батарейный шкаф).
Шаг 2. Нажать на кнопку "Battery Start" ("Запуск батареи") на любом из силовых модулей для подачи управляющего напряжения.

Кнопка запуска батарей

War 3. После нажатия кнопки "Battery Start" ("Запуск батареи") на дисплее ИБП отображается экран инициализации.

War 4. Сразу после появления экрана Online (Он-лайн) на дисплее ИБП нажать на кнопку "Power On/Off" ("Питание ВКЛ/ВЫКЛ") и удерживать ее в течение 2 секунд до включения звукового сигнала, а затем отпустить кнопку для запуска преобразователя.

Online UPS BYPASS INV LINE LOAD BATT FAULT ALARM POWER Кнопка "Power On/Off" ("Питание Вкл/Выкл")

7. Эксплуатация ИБП

Шаг 5. ИБП переходит в режим питания от батарей.

Шаг 6. Перевести выходной автоматический выключатель (Q3) в положение ON (ВКЛ). Процедура "холодного" старта завершена.

Шаг 7. После восстановления сетевого питания и проверки его параметров перевести входной автоматический выключатель (Q1) в положение ON (ВКЛ).

Для моделей со спаренным входом: перевести входной автоматический выключатель (Q1) и автоматический выключатель обходной цепи (Q2) в положение "ON" ("ВКЛ") после восстановления сетевого питания и успешной проверки его работоспособности.

7. Эксплуатация ИБП

7.3 Работа в режиме ремонтного байпаса

Для переключения в режим ремонтного байпаса в целях технического обслуживания силовых модулей и защиты ИБП выполните следующие действия.

7.3.1 Переключение критически важных потребителей из режима питания от сети в режим ремонтного байпаса

Перед выполнением процедуры переключения в режим ремонтного байпаса убедитесь в том, что использование режима работы по обходной цепи разрешено через меню на ЖК-дисплее.

War 1

Снять пластину механической блокировки переключателя ремонтного байпаса Q4 (для всех моделей).

Q4 Ремонтный байпас

Шаг 2 Убедиться в том, что ИБП функционирует в режиме работы по обходной цепи.

War 3 Перевести переключатель ремонтного байпаса Q4 в положение "ON"/"ВКЛ" (для всех моделей).

ВКЛ ВЫКЛ Q4 Ремонтный байпас

Моделях S3M100KX/S3M100KXD
S3M120KX/S3M120KXD
(100 кВА/120 кВА)

ВКЛЫКЛ Q4 Рекомпный Return

Моделях S3M160KX/S3M160KXD
S3M200KX/S3M200KXD
(160 кВА/200 кВА)

7. Эксплуатация ИБП

Шаг 4 Перевести выходной автоматический выключатель Q3 в положение OFF (ВЫКЛ).Моделях S3M100KX/S3M100KXD S3M120KX/S3M120KXD(100 кВА/200 кВА)		Перевести выходной автоматический выключатель Q3 в положение OFF (ВЫКЛ).Моделях S3M160KX/S3M160KXD S3M200KX/S3M200KXD(160 кВА/200 кВА)
Шаг 5 Для модели с одиночным входом:Перевести входной автоматический выключатель Q1 в положение "OFF" ("ВЫКЛ").Моделях S3M100KX S3M120KX(100 кВА/120 кВА)		Для модели с одиночным входом:Перевести выходной автоматический выключатель Q1 в положение OFF (ВЫКЛ).Моделях S3M160KX S3M200KX(160 кВА/200 кВА)
Шаг 6	ИБП переходит в режим отключения и постепенно обесточивается. После отключения питания ИБП перевести выключатель батареи (внешнего батарейного шкафа) в положение OFF (ВЫКЛ).
Шаг 7	Теперь работоспособность критически важных потребителей поддерживается в режиме ремонтного байпаса.

7. Эксплуатация ИБП

7.3.2 Переключение критически важных потребителей из режима ремонтного байпаса в режим питания от сети

Шаг 1 Перевести выключатель батареи (внешнего батарейного шкафа) в положение ON (ВКЛ).
Шаг 2 Для модели с одиночным входом:Перевести входной автоматический выключатель Q1 в положение "ON" ("ВКЛ").Моделях S3M100KXS3M120KX(100 кВА/120 кВА)	Для модели с одиночным входом:Перевести входной автоматический выключатель Q1 в положение "ON" ("ВКЛ").Моделях S3M160KXS3M200KX(160 кВА/200 кВА)
Для модели со спаренным входом (опционально):Перевести входной автоматический выключатель Q1 и входной автоматический выключатель Q2 в положение "ON" ("ВКЛ"). Моделях S3M100KXD53M120KXD(100 кВА/120 кВА)	Для модели со спаренным входом (опционально):Перевести входной автоматический выключатель Q1 и входной автоматический выключатель Q2 в положение "ON" ("ВКЛ"). Моделях S3M160KXD53M200KXD(160 кВА/200 кВА)
Шаг 3	Перейти в меню INFORMATION (ИНФОРМАЦИЯ) на ЖК-дисплее. Выбрать опцию "SYSTEM" ("СИСТЕМА") с целью убедиться в том, что режим работы по обходной цепи разрешен ("Power By Bypass" / "Питание по обходной цепи"). Если режим работы по обходной цепи запрещен (установлена настройка "disabled"/"выключено"), изменить ее на "enabled"/"включено" и перед продолжением убедиться в том, что ИБП функционирует в режиме работы по обходной цепи.
Шаг 4 Перевести выходной автоматический выключатель (Q3) в положение ON (ВКЛ).Моделях S3M100KX/S3M100KXD53M120KX/S3M120KXD(100 кВА/120 кВА)	Перевести выходной автоматический выключатель (Q3) в положение ON (ВКЛ).Моделях S3M160KX/S3M160KXD53M200KX/S3M200KXD(160 кВА/200 кВА)

7. Эксплуатация ИБП

War 5	Перевести переключатель ремонтного байпаса Q4 в положение "OFF"/"ВЫКЛ" (для всех моделей).
	Моделях S3M100KX/S3M100KXD	Моделях S3M160KX/S3M160KXD
	S3M120KX/S3M120KXD(100 кВА/120 кВА)	S3M200KX/S3M200KXD(160 кВА/200 кВА)
War 6	Прикрепить пластину механической блокировки к переключателю ремонтного байпаса Q4 (для всех моделей).
	Моделях S3M100KX/S3M100KXD	Моделях S3M160KX/S3M160KXD
	S3M120KX/S3M120KXD(100 кВА/120 кВА)	S3M200KX/S3M200KXD( 160 кВА/200 кВА)
War 7	Нажать на кнопку Power ON/OFF (Питание ВКЛ/ВЫКЛ) и удерживать ее в течение 2 секунд до включения звукового сигнала, а затем отпустить кнопку для запуска преобразователя.
War 8	Теперь работоспособность критически важных потребителей поддерживается в режиме питания от сети.

7. Эксплуатация ИБП

7.4 Выключение

7.4.1 Выключение в режиме работы от сети

ВНИМАНИЕ! В результате процедуры отключения ИБП подача на выход электропитания переменного тока для всех потребителей прекращается. Перед отключением убедитесь в том, что все потребители мощности выключены.

На представленных ниже схемах показаны состояния ЖК-дисплея при работе ИБП в режиме питания от сети.

Шаг 1. Отключить преобразователь. Нажать на кнопку "Power On/Off" ("Питание Вкл/Выкл") и удерживать ее в течение 2 секунд до срабатывания звукового сигнала или нажать на ЖК-дисплее Menu-Control-System. ИБП переходит в режим работы по обходной цепи или режим ожидания, если режим работы по обходной цепи заблокирован.

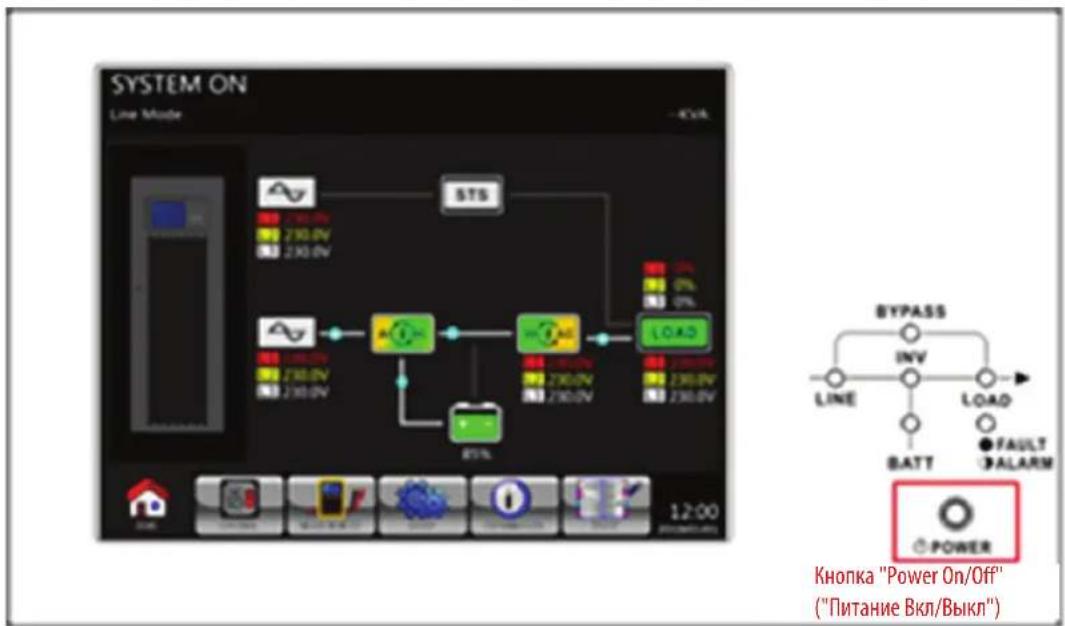

SYSTEM ON Line Mode STS 12:00 BYPASS INV LINE LOAD BATT FAULT ALARM POWER Кнопка "Power On/Off" ("Питание Вкл/Выкл")

7. Эксплуатация ИБП

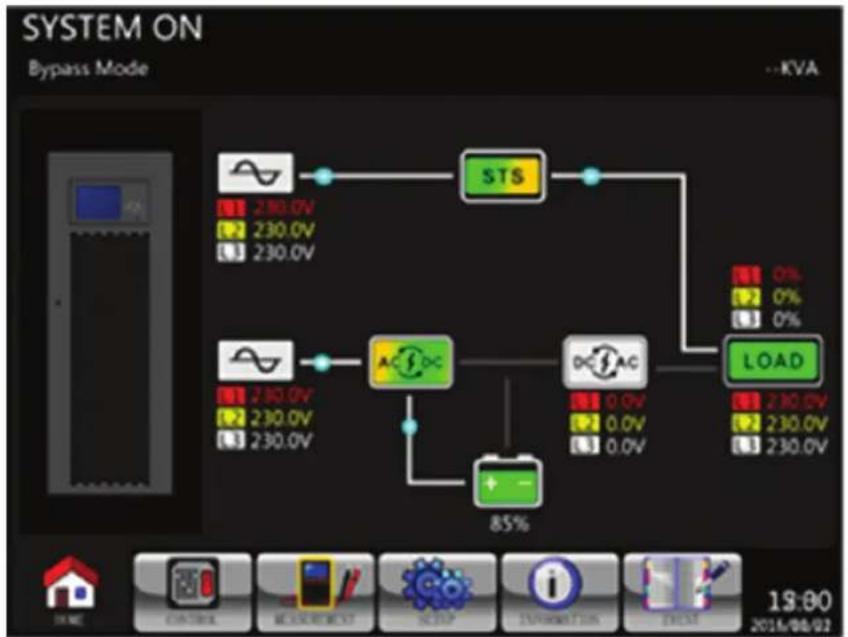

На представленной ниже схеме ЖК-дисплея показано состояние в режиме работы по обходной цепи (при разрешенном переходе в данный режим).

Шаг 2. Перевести выходной автоматический выключатель (Q3) в положение OFF (ВЫКЛ).
Шаг 3. Перевести входной автоматический выключатель Q1 в положение "OFF" ("ВЫКЛ").
Для моделей со спаренным входом: перевести входной автоматический выключатель (Q1) и автоматический выключатель обходной цепи (Q2) в положение "OFF" ("ВЫКЛ").
Шаг 4. ИБП переходит в режим отключения и постепенно обеспечивается. Дождаться отключения ЖК-дисплея.
Шаг 5. После отключения ИБП переведите выключатель внешнего питания в положение OFF (ВЫКЛ) для отсоединения ИБП от источника питания переменного тока.
Шаг 6. Если ИБП будет отключен от источника питания переменного тока на длительное время, то следует перевести выключатель батареи (внешнего батарейного шкафа) в положение OFF (ВЫКЛ).

7.4.2 Выключение в режиме работы от батарей

ВНИМАНИЕ! В результате процедуры отключения ИБП подача на выход электропитания переменного тока для всех потребителей прекращается. Перед отключением убедитесь в том, что все потребители мощности выключены.

На представленных ниже схемах показаны состояния ЖК-дисплея при работе ИБП в режиме питания от батарей.

7. Эксплуатация ИБП

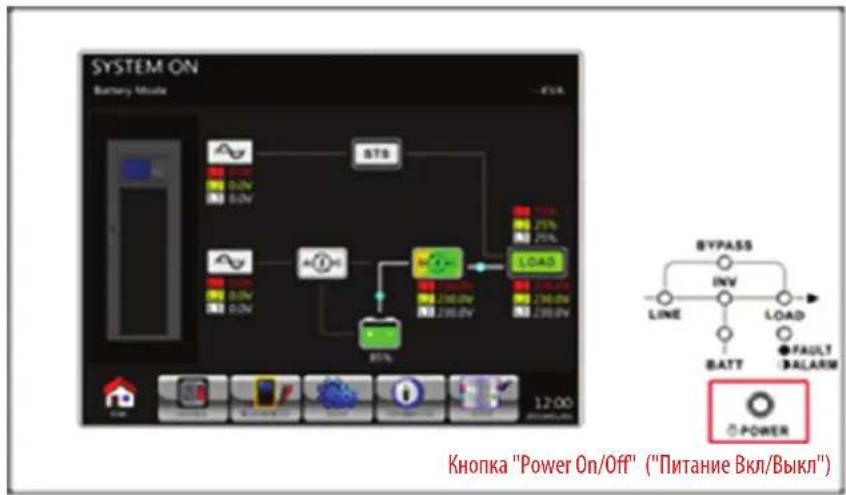

War 1. Нажать на кнопку "Power On/Off" ("Питание Вкл/Выкл") и удерживать ее в течение 2 секунд до выключения ИБП или нажать на ЖК-дисплее Menu-Control-System. ИБП переходит сначала в режим ожидания, а через несколько секунд — в режим отключения.
    note right of D "12:00"

War 2. Перевести выходной автоматический выключатель (Q3) в положение OFF (ВЫКЛ).

Шаг 3. Перевести входной автоматический выключатель Q1 в положение "OFF" ("ВЫКЛ").

Для моделей со спаренным входом: перевести входной автоматический выключатель (Q1) и автоматический выключатель обходной цепи (Q2) в положение "OFF" ("ВЫКЛ").

Шаг 4. В режиме отключения ИБП постепенно обесточивается. Дождаться отключения ЖК-дисплея.

Шаг 5. После отключения ИБП переведите выключатель внешнего питания в положение OFF (ВЫКЛ) для отсоединения ИБП от источника питания переменного тока.

Шаг 6. Если ИБП будет отключен от источника питания переменного тока на длительное время, то следует перевести выключатель батареи (внешнего батарейного шкафа) в положение OFF (ВЫКЛ).

8. Выявление и устранение неисправностей

Проверка отказов и предупреждений должна производиться уполномоченным сервисным персоналом.

Сообщение на ЖК-дисплее Разъяснение Способ устранения
Fault! Bus Over Voltage Слишком высокое напряжение на шине постоянного тока. Обратитесь к сервисному персоналу.
Fault! Bus Under Voltage Слишком низкое напряжение на шине постоянного тока. Обратитесь к сервисному персоналу.
Fault! Bus Voltage Unbalance Напряжение на шине постоянного тока не сбалансировано. Обратитесь к сервисному персоналу.
Fault! Bus Short Короткое замыкание шины постоянного тока. Обратитесь к сервисному персоналу.
Fault! Bus Soft Start Time Out Запуск выпрямителей невозможен из-за низкого напряжения на шине постоянного тока в течение заданного времени.	Выключите ИБП и запустите его повторно. При повторном отказе обратитесь к сервисному персоналу.
Fault! Inverter Soft Start Time Out Напряжение преобразователя не достигает желаемого значения в течение заданного времени.	Выключите ИБП и запустите его повторно. При повторном отказе обратитесь к сервисному персоналу.
Fault! Inverter Voltage Over Напряжение преобразователя превышает предельное значение.	Обратитесь к сервисному персоналу.
Fault! Inverter Voltage High Слишком высокое напряжение преобразователя.	Обратитесь к сервисному персоналу.
Fault! Inverter Voltage Low Слишком низкое напряжение преобразователя.	Обратитесь к сервисному персоналу.
Fault! R Inverter Voltage Short Короткое замыкание фазы R на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! S Inverter Voltage Short Короткое замыкание фазы S на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! T Inverter Voltage Short Короткое замыкание фазы T на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! RS Inverter Voltage Short Короткое замыкание фаз R-S на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! ST Inverter Voltage Short Короткое замыкание фаз S-T на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! TR Inverter Voltage Short Короткое замыкание фаз T-R на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! Inverter R Negative Power Превышение предельно допустимого значения отрицательной мощности по фазе R на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! Inverter S Negative Power Превышение предельно допустимого значения отрицательной мощности по фазе S на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! Inverter T Negative Power Превышение предельно допустимого значения отрицательной мощности по фазе T на выходе преобразователя.	Обратитесь к сервисному персоналу.
Fault! Over Load Fault Отказ ИБП из-за значительной перегрузки.	Уменьшите нагрузку.
Fault! Battery Fault Нарушение полярности при подключении батарей.	Проверьте полярность подключения батарей и обратитесь к сервисному персоналу.
Fault! Over Temperature Убедитесь в наличии достаточного пространства для циркуляции воздуха и исправной работе вентилятора.	Проверьте, не превышает ли температура окружающей среды границу установленного диапазона, или обратитесь к сервисному персоналу.
Fault! CAN Fault Ошибка при взаимодействии с шиной CAN. Обратитесь к сервисному персоналу.
Fault! TRIGO Fault Нарушение синхронизации пускового сигнала.	Обратитесь к сервисному персоналу.
Fault! Relay Fault Неисправность реле преобразователя.	Обратитесь к сервисному персоналу.
Fault! Line SCR Fail Короткое замыкание в контуре тиристорного устройства входной цепи.	Обратитесь к сервисному персоналу.
Fault! EEPROM Fault Ошибка в работе ЭСППЗУ.	Обратитесь к сервисному персоналу.
Fault! Parallel Cable Loosen Fault Неплотный контакт кабеля параллельного подключения ИБП.	Проверьте, не отсоединился ли кабель параллельного подключения, и обратитесь к сервисному персоналу.
Fault! DSP MCU Stop Communicate Нарушение связи с микропроцессорным контроллером цифровой обработки сигналов.	Обратитесь к сервисному персоналу.
Fault! Bypass Temperature Fault Нарушение температурного режима обходной цепи.	Проверьте, не превышает ли температура окружающей среды границу установленного диапазона, или обратитесь к сервисному персоналу.
Fault! Bypass SCR Fault Нарушение нормальной работы тиристорного устройства обходной цепи.	Обратитесь к сервисному персоналу.
Warning! EPO Active Проверить разъем EPO.	В случае нарушения работы функции EPO проверьте плотность примыкания разъема.
Warning! Over Load Fail Потребителям необходима мощность, превышающая возможности ИБП. Устройство переключается из режима питания от сети в режим работы по обходной цепи.	Снимите часть нагрузки и проверьте соответствие выходной нагрузки емкости батарей согласно техническим требованиям.
Warning! Communicate CAN Fail Ошибка при взаимодействии с шиной CAN.	Обратитесь к сервисному персоналу.
Warning! Over Load При работе в режиме питания от сети потребителям необходима мощность, превышающая возможности ИБП.	Снимите часть нагрузки и проверьте соответствие выходной нагрузки емкости батарей согласно техническим требованиям.

8. Выявление и устранение неисправностей

Способ устранения
Warning! Battery Open Батарея не подключена. 1.	Проверьте положение выключателя батареи.	2. Проверьте, подсоединена ли батарея надлежащим образом.3. Проверьте настройку номинального напряжения батареи.4. При необходимости обратитесь к сервисному персоналу.
Warning! Battery voltage High Слишком высокое на-пряжение батареи. Проверьте настройку номинального напряжения батареи и обратитесь к сервисному персоналу.
Warning! Turn On Abnormal	Нарушение нормальной работы при включении.	Проверьте, не выходит ли значение входного напряжения или частоты входного тока за пределы допустимого диапазона.
Warning! Charge Fail Нарушение процесса зарядки.	Обратитесь к сервисному персоналу.
Warning! EEPROM Fail Ошибка в работе ЭСПЗУ.	Обратитесь к сервисному персоналу.
Warning! Fan Lock	Блокировка вентилятора.	Проверьте, не заблокирован ли вентилятор, или обратитесь к сервисному персоналу.
Warning! Line Phase Error	Ошибка чередования сетевых фаз.	Проверьте правильность чередования сетевых фаз и обратитесь к сервисному персоналу.
Warning! Bypass Phase Error	Ошибка чередования фаз обходной цепи.	Проверьте правильность чередования фаз обходной цепи и обратитесь к сервисному персоналу.
Warning! N Loss	Потеря нейтрали.	Проверьте правильность подключения нейтрали и обратитесь к сервисному персоналу.
Warning! Internal Initial Fail	Внутренняя ошибка при инициализации.	Обратитесь к сервисному персоналу.
Warning! Comm. Syn. Signal Fail	Потеря сигнала синхронизации связи.	Обратитесь к сервисному персоналу.
Warning! Comm. TRIGO Fail	Нарушение передачи пускового сигнала.	Обратитесь к сервисному персоналу.
Warning! Power Stage Loss	Потеря силового каскада.	Проверьте правильность количества силовых каскадов, установленных в системе
Warning! Parallel Sys Config. Wrong	Ошибка конфигурации в системе с параллельным подключением.	Обратитесь к сервисному персоналу.
Warning! Maintenance Bypass	Приступить к техническому обслуживанию.	В случае неисправной работы разъема проверьте плотность его примыкания.
Warning! Battery Age Alert	Истечение срока службы батареи.	Проверьте, не использовалась ли батарея дольше установленного срока службы, или обратитесь к сервисному персоналу.
Warning! Parallel UPS Cable Loosen	Неплотный контакт кабеля параллельного подключения ИБП.	Проверьте, не отсоединился ли кабель параллельного подключения ИБП, и обратитесь к сервисному персоналу.
Warning! Parallel UPS Config. Wrong	Ошибка конфигурации ИБП при параллельном подключении.	Проверьте правильность настройки параллельного подключения ИБП и обратитесь к сервисному персоналу.
Warning! Parallel Firmware Error	Ошибка прошивки при параллельном подключении силовых каскадов.	Используемая версия прошивки не обеспечивает возможности параллельного подключения ИБП. Обратитесь к сервисному персоналу.
Warning! ID Conflict	Конфликт идентификаторов силовых каскадов.	В системе имеются два силовых каскада с одинаковыми идентификаторами. Смените повторяющийся идентификатор для устранения данного конфликта или обратитесь к сервисному персоналу.
Warning! Redundancy Set Fail	Сбой при настройке резервирования.	Проверьте, переведен ли ИБП из режима параллельного подключения в одиночный режим. Настройка резервирования должна быть установлена на 0.

9. Хранение и техническое обслуживание

9.1 Хранение

ИБП должен храниться в чистом и защищенном месте при температуре менее 40°C и относительной влажности менее 90% (без образования конденсата). По возможности храните ИБП в его заводской транспортной упаковке. В случае установки ИБП более чем через 6 месяцев после его получения перезарядите батарей в течение как минимум 24 часов перед началом использования. Не рассчитывайте на то, что подключенное оборудование будет обеспечено питанием от батарей ИБП до момента их полной зарядки.

Примечание. В случае нахождения ИБП в выключенном состоянии на протяжении длительного периода времени его следует периодически включать с целью обеспечения возможности подзарядки батарей. ИБП должен включаться с целью подзарядки батарей не менее чем на 24 часа непрерывной работы каждые 3 месяца. Невыполнение требования относительно периодической подзарядки батарей может нанести им необратимый вред.

9.2 Техническое обслуживание

• Функционирование ИБП связано с опасными для жизни напряжениями. Его ремонт должен производиться только квалифицированным сервисным персоналом.
• Даже после отключения ИБП от электрической сети внутри его корпуса остаются потенциально опасные компоненты, подключенные к блокам аккумуляторных батарей.
  • Перед выполнением любых работ по техническому обслуживанию и/или ремонту отключите батареи и убедитесь в отсутствии электрического тока и опасного для жизни напряжения.
• Замена батарей и контрольные операции могут выполняться только квалифицированными техническими специалистами с принятием необходимых мер предосторожности. Выполнение работ по техническому обслуживанию батарей посторонними лицами не допускается.
  • Перед началом работ по техническому обслуживанию или ремонту убедитесь в отсутствии напряжения между клеммами батареи и землей. Электрическая цепь батареи не изолирована от входного напряжения. Между клеммами батареи и землей могут возникать опасные для жизни напряжения.
• Ненадлежащее обращение с батареями может привести к поражению электрическим током и возникновению короткого замыкания. Перед началом работ по техническому обслуживанию или ремонту необходимо снять все наручные часы, браслеты, кольца и другие металлические предметы, а сами такие работы производить только с использованием инструментов с изолированными ручками и рукоятками.
• При замене батарей следует устанавливать батареи того же типа и в том же количестве.
• Ни в коем случае не утилизируйте батареи путем сжигания. Это может привести к взрыву батареи. Утилизацию батарей следует производить надлежащим образом в соответствии с местными нормативными требованиями.
• Не вскрывайте батареи и не разрушайте их конструкцию. Вытекающий из них электролит может являться токсичным и вызывать поражение кожи и слизистой оболочки глаз.
  • Во избежание опасности возгорания заменяйте вышедшие из строя предохранители только на аналоги того же типа и номинала, а также не разбирайте ИБП.

9.3 Батареи (только внешние – подробнее см. Руководство пользователя батарейного шкафа)

В источниках бесперебойного питания Tripp Lite серии S3MKX используются герметичные свинцово-кислотные аккумуляторные батареи. Срок службы батареи зависит от ее рабочей температуры, длительности использования и частоты зарядки/разрядки. При работе в условиях высоких температур и частой зарядке/разрядке срок службы батареи быстро сокращается. Для обеспечения нормального срока служба батареи придерживайтесь следующих рекомендаций:

1. Поддерживайте рабочую температуру в диапазоне от 0 до 40°C.
2. Оптимальное соотношение производительности батареи и срока ее службы достигается при регулируемой температуре 25°C.
3. При необходимости хранения ИБП в течение длительного периода следует полностью перезаряжать батареи каждые три месяца, а время зарядки в каждом таком случае должно составлять не менее 24 часов.

9.4 Вентиляторы

При работе в условиях повышенных температур срок службы вентиляторов сокращается. Во время работы ИБП следует периодически проверять, нормально ли функционируют все вентиляторы, и убеждаться в свободной циркуляции воздуха вокруг корпуса ИБП и внутри него. В случае обнаружения каких-либо проблем необходимо произвести замену вентиляторов.

Примечание. За более подробной информацией о порядке проведения технического обслуживания обращайтесь в Службу технической поддержки компании Tripp Lite. Не производите техническое обслуживание самостоятельно при отсутствии надлежащей квалификации.

10. Технические характеристики

Модель S3M100KX/KXD* S3M120KX/KXD* S3M160KX/KXD*	S3M200KX/KXD*
Мощность (ВА) 100 кВА 120 кВА 160 кВА 200 кВА
Мощность (Вт) 90 кВт 108 кВт 144 кВт 180 кВт
ВХОД
Номинальное напряжение Фаза-фаза: 380/400/415 В (фаза-нейтраль: 220/230/240 В)
Диапазон напряжений	Фаза-фаза 208-478 В при нагрузке < 50%; фаза-фаза от 208-478 В до 305-478 В при нагрузке от 50% до 80% (диапазон напряжений зависит от нагрузки); 305-478 В при нагрузке > 80%
Возврат к номинальному напряжению Напряжение при низких потерях +10 В; напряжение при высоких потерях -10 В
Номинальная частота 50/60 Гц (выбирается автоматически)
Диапазон частот 40-70 Гц
Фазность Трехфазный с нейтралью (3 фазы, нейтраль и земля)
Коэффициент мощности (при нагрузке 100%)	>0,99
Нелинейное искажение (THDi; при нагрузке 100%)	<3%
ВЫХОД
Фазность	Трехфазный с нейтралью (3 фазы, нейтраль** и земля)
Номинальное напряжение Фаза-фаза: 380/400/415 В (фаза-нейтраль: 220/230/240 В)
Стабилизация напряжения переменного тока(в режиме двойного преобразования)	±1% (при сбалансированной нагрузке)
Стабилизация напряжения переменного тока(в режиме преобразования или в режиме питания от батарей)	±1%
Коэффициент мощности	0,9
Стабильность напряжения переменного тока (в режиме ECO)	±15 В от номинала
Частота	С возможностью выбора: ±1 Гц, ±2 Гц, ±4 Гц от входной частоты (по умолчанию: ±4 Гц)
Стабильность частоты(в режиме преобразования или в режиме питания от батарей)	±0,1 Гц
Диапазон частот (в режиме работы от батарей)	50 Гц ±0,1 Гц или 60 Гц ±0,1 Гц
Перегрузка (в режиме питания переменного тока)	До 110% = 1 ч; до 125% = 10 мин;до 150% = 1 мин; >150% = 200 мс
Перегрузка (в режиме питания от батарей)	До 110% = 1 ч; до 125% = 10 мин;до 150% = 1 мин; >150% = 200 мс
Коэффициент пиковой импульсной нагрузки (крест-фактор)	Не более 3:1
Нелинейное искажение (при нагрузке 100%)	≤2% THD (для линейной нагрузки); ≤4% THD (для нелинейной нагрузки)
Время переключения (Сеть ←→ Батарея)	0 мс
Время переключения (Преобразователь ←→ Обходная цепь)	Синхронизированные = 0 мс; несинхронизированные < 1 цикла
Время переключения (Преобразователь ←→ ECO)	<20 мс
БАЙПАС
Номинальное напряжение	Фаза-фаза 380/400/415 В
Фазность Трехфазный с нейтралью (3 фазы, нейтраль и земля)
Диапазон напряжений	Верхний предел: +10%, +15% или +20% (по умолчанию: +15%)Нижний предел: -10%, -20% или -30% (по умолчанию: -20%)
Номинальная частота 50/60 Гц (выбирается автоматически)
Диапазон частот	С возможностью выбора: ±1 Гц, ±2 Гц, ±4 Гц (по умолчанию: ±4 Гц)
Перегрузка (в режиме работы по обходной цепи)	105-110% = 1 ч; 111-125% = 10 мин.;126-150% = 1 мин.; >150% = 200 мс
КПД
Режим двойного преобразования	94% при активной нагрузке 100%; 93,5% при активной нагрузке 50%
Режим ECO (экономичный)	98% при активной нагрузке 100%; 97% при активной нагрузке 50%
Режим питания от батарей	93% при активной нагрузке 100%; 92,5% при активной нагрузке 50%
ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ
Параллельное подключение для увеличения мощности	До 2 ИБП
Параллельное подключение для обеспечения резервирования	Требуется панель внешнего байпаса N+1	До 2 ИБП
ВНЕШНИЕ БАТАРЕИ (для работы моделей S3M100KX/KXD*, S3M120KX/KXD*, S3M160KX/KXD* и S3M200KX/KXD* требуются внешние батареи).
Тип	Герметичная свинцово-кислотная батарея (VRLA AGM/GEL) на 12 В
Допустимое номинальное напряжение постоянного тока	±240 В=
Количество	40N шт. (N ≥ 1 х линеек по 20 + 20 шт.)
Максимальный зарядный ток	Регулируемый до 24 А ± 1%	Регулируемый до 32 А ± 1%	Регулируемый до 40 А ± 1%	Регулируемый до 48 А ± 1%

*Модели, в обозначениях которых присутствует буквенная комбинация "КХД", имеют сдвоенный вход переменного тока. **Выходная нейтраль ИБП обязательно должна соединяться с нейтралью нагрузки.

10. Технические характеристики

Модель S3M100KX/KXD* S3M120KX/KXD* S3M160KX/KXD*	S3M200KX/KXD*
ВНЕШНИЕ БАТАРЕИ (для работы моделей S3M100KX/KXD*, S3M120KX/KXD*, S3M160KX/KXD* и S3M200KX/KXD* требуются внешние батареи).
Напряжение поддерживающей зарядки 13,65 В/батарея; 2,27 В/элемент
Форсированная подзарадка 14,1 В/батарея; 2,35 В/элемент
Напряжение окончания разрядки 10 В/батарея; 1,67 В/элемент
Компенсация влияния температуры зарядного устройства	-3 мВ/элемент/°C (требуется опциональный датчик температуры ТЕМРС100200).
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры (В x Ш x Г) 1015 x 567 x 945 мм 1455 x 567 x 995 мм
Масса модуля (с внутренними батареями) Н/П Н/П Н/П Н/П
Масса модуля (без внутренних батарей)	197 кг	232 кг	309 кг	343 кг
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур	От 0 до 40°C (< 25°C для обеспечения оптимального срока службы батарей).
Диапазон температур хранения	От 0 до 35°C (для ИБП с батареями), от -15 до 60°C (для ИБП без батарей),
Рабочий диапазон влажности	От 0 до 95% (без образования конденсата)
Рабочая высота над уровнем моря	< 1000 м (снижение тока: 1% на каждые 100 м выше 1000 м).
Низкочастотный шум	< 70 дБА на расстоянии 1 м		< 73 дБА на расстоянии 1 м
Тепловыделение (при нагрузке 100%)	19600 БТЕ/ч	23507 БТЕ/ч	31343 БТЕ/ч	39179 БТЕ/ч
Тепловыделение (при нагрузке 50%)	9974 БТЕ/ч	11048 БТЕ/ч	14731 БТЕ/ч	18414 БТЕ/ч
УПРАВЛЕНИЕ
Интерфейс сетевого управления	Требует наличия опциональной карты WEBCARDLX.(Обеспечивает возможность контроля параметров, управления и перезагрузки ИБП с использованием web-интерфейса, а также интерфесов SSH/telnet и SNMP. Поддерживает централизованное управление посредством интеграции с широким спектром систем сетевого управления и платформ управления инфраструктурами ЦОД).
Панель управления	Цветной сенсорный дисплей с диагональю 10" со вспомогательными светодиодными индикаторами. (Обеспечивает возможность контроля параметров, управления, настройки и диагностирования ИБП непосредственно с дисплея).
Интерфейс "сухих" контактов	Требуется опциональная плата RELAYCARDSV
Аварийное отключение питания дистанционным способом (REPO)	Функция включена (по умолчанию: нормально замкнуто)
RS-232	Включено (только для сервисного обслуживания)
СООТВЕТСТВИЕ СТАНДАРТАМ
Безопасность	IEC/EN 62040-1:2008+A1:2013 (утв. TUV)
EMC/EMI	EN 62040-2:2006 (категория C3) (утв. TUV)
Уровень (степень) защиты	IP20
Маркировка CE	Да
Соответствие требованиям RoHS	Да
Система менеджмента качества	ISO 9001
ПРОЧАЯ ИНФОРМАЦИЯ
Цвет	RAL 9005 (угольно-черный)
Возможность перемещения	Ролики
ОПЦИИ (продаются отдельно)
Расширяемые батарейные шкафы	Поддерживают работоспособность от 5 мин. до 3 ч при нагрузке 100%. Предлагаемые модели: BP480V100-NIB, BP480V100, BP480V65-NIB, BP480V65, BP480V40-NIB, BP480V40.(NIB = без внутренних батарей).
Карта сетевого управления	WEBCARDLX(обеспечивает возможность контроля параметров, управления и перезагрузки ИБП с использованием встроенной web-платформы и интерфейсов SSH/telnet и SNMP. Поддерживает централизованное управление через стороннюю платформу NMS или DCIM).
Датчики состояния окружающей среды (требуется наличие карты WEBCARDLX).	E2MT (датчик температуры); E2MTDO (датчик температуры с цифровыми выходами);E2MTDI (датчик температуры с цифровыми входами);E2MTHDI (датчик температуры/влажности с цифровыми входами)
Карта "сухих" контактов	Карта RELAYCARDSV
Панель внешнего байпаса	За более подробной информацией обращайтесь в ближайшее торговое представительство или к дистрибьютору.
Расширяемые зарядные устройства в комплекте	СВКIT30-40(с добавлением 4A;не более 2 шт.)	СВКIT30-80(с добавлением 8A;не более 2 шт.)	Н/П
Температурный датчик внешних батарей	ТЕМРС100200

*Модели, в обозначениях которых присутствует буквенная комбинация "KXD", имеют сдвоенный вход переменного тока.

10. Технические характеристики

m=2m 1501 MM

12 B, 65/100 A·ч x 40 шт. 12 B, 40 A·ч x 40 шт.

Модели батарейныхшкафов Выключатель в комплекте	Габаритные размеры(В x Ш x Г) мм Описание
BP480V100	400 A, 3-полюсный	Батарейный шкаф с 40 батареями 40 x 100 А·ч
BP480V100-NIB		Батарейный шкаф без батарей, но рассчитанный на установку 40 батарей x 100 А·ч (с кабелями для подключения батарей и выключателем)
BP480V65	300 A, 3-полюсный	Батарейный шкаф с 40 батареями 40 x 65 А·ч
BP480V65-NIB		Батарейный шкаф без батарей, но рассчитанный на установку 40 батарей x 65 А·ч (с кабелями для подключения батарей и выключателем)
BP480V40	200 A, 3-полюсный 1220 x	Батарейный шкаф с 40 батареями 40 x 40 А·ч
BP480V40-NIB		Батарейный шкаф без батарей, но рассчитанный на установку 40 батарей x 40 А·ч (с кабелями для подключения батарей и выключателем)

11. Гарантийные обязательства

На приобретенный вами трехфазный ИБП семейства SmartOnline распространяется действие ограниченной гарантии, условия которой изложены ниже. Возможно продление срока действия гарантии (до 3 или 4 лет) и предоставление комплекса услуг по вводу в эксплуатацию. За более подробной информацией обращайтесь в Отдел обслуживания клиентов компании Tripp Lite по телефону +1.773.869.1234 или посетите страницу по адресу: tripplite.com/support.

Условия ограниченной гарантии на трехфазные ИБП

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 (двух) лет с момента ввода изделия в эксплуатацию при условии его использования в соответствии со всеми применимыми к нему указаниями, что подтверждается предоставлением комплекса услуг компании Tripp Lite по вводу в эксплуатацию. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену дефектных деталей без взимания платы за выполнение соответствующих работ или предоставление новых деталей. В случае отказа покупателя от комплекса услуг по вводу изделия в эксплуатацию, предоставляемого уполномоченными техническими специалистами компании Tripp Lite, сменные детали предоставляются бесплатно, а соответствующие работы производятся на платной основе в соответствии с расценками на рабочее время и материалы, публикуемыми компанией Tripp Lite. Компания Tripp Lite передает покупателю все гарантии, предоставляемые производителями компонентов изделий марки Tripp Lite. Компания Tripp Lite не предоставляет каких-либо заверений относительно объема таких гарантий и не принимает на себя никакой ответственности за гарантии в отношении таких компонентов. Обслуживание по настоящей гарантии предоставляется только при условии обращения в Отдел обслуживания клиентов компании Tripp Lite по адресу: 1111 W. 35th Street; Chicago IL 60609; тел. [phone]; [e-mail].

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕПРАВИЛЬНОЙ УСТАНОВКИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТЫ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытоков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

Идентификационные номера соответствия нормативным требованиям

В целях сертификации на соответствие нормативным требованиям и опознавания приобретенному вами изделию марки Tripp Lite присвоен уникальный серийный номер. Серийный номер располагается на заводской табличке вместе со всеми необходимыми отметками о приемке и прочей информацией. При запросе информации о соответствии данного изделия нормативным требованиям обязательно указывайте его серийный номер. Серийный номер не следует путать с торговым наименованием изделия или номером его модели.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

TRIPP·LITE
