РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B127A111BDTH Tripp Lite

Руководство пользователя

Комплекты ретрансляторов HDMI через Cat6 и ретранслятор (4K/60 Гц)

Модели комплектов ретрансляторов: В127А-1А1-ВНВН,

B127A-1A1-BHPH, B127A-111-BHTH, B127A-110-BH

Модель ретранслятора: В127А-010-Н

English 1 • Español 26 • Français 53 • Deutsch 105

TRIPP·LITE

Продукция высшего качества.

HDMI ^TM

HIGH DEPOSITION MULTIBRORA INTERFACE

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Содержимое упаковки

	B127A-1A1-BHBH	B127A-1A1-BHPH	B127A-111-BHTH	B127A-110-BH	B127A-010-H
Локальный и удаленный модули (LR), удаленный модуль (R), ретрансляционный модуль (RT)	LR LR	LR R RT
Внешние источники питания (0 или 1) 1 1 1 1 0
Монтажные приспособления ДА ДА ДА ДА НЕТ

Характеристики изделия

Bce

• Поддерживает видеоразрешения стандарта до 4K x 2K (3840 x 2160) при 60 Гц согласно требованиям стандарта HDMI 2.0 с цветовой субдискретизацией 4:4:4
• Поддержка аудиосистем объемного звучания до 7.1
  • Совместимость с HDCP 2.2 и HDR
• Стандарт USB 1.1
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов
  Примечание. Требования стандарта USB 1.1 и поддержки двусторонней связи по ИК-каналу распространяются только на комплекты ретрансляторов и не относятся к самому ретранслятору.

Характеристики изделия

B127A-1A1-BHBH

• Комплект ретранслятора HDMI-сигнала через кабель Cat5 с питанием по кабелю (PoC)
• Обеспечивает ретрансляцию сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 70 м от источника
  • Встроенный локальный порт HDMI поддерживает сигнал разрешением 4K при 60 Гц
• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID
• Поддерживает аудиосистемы объемного звучания до 7.1
• Приемник имеет встроенный порт Toslink для выделения аудиосигнала
• Совместим с HDCP 2.2
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов
• Поддерживает двустороннюю связь по ИК-каналу и через интерфейс USB 1.1 посредством выбора соответствующего положения DIP-переключателя
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника
• Функция питания по кабелю (PoC) обеспечивает возможность подключения внешнего источника питания либо к передатчику, либо к приемнику с подачей электропитания на оба модуля

Характеристики изделия

B127A-1A1-BHPH

• Комплект ретранслятора HDMI-сигнала через Cat6 с питанием по кабелю (PoC) и приемником с гибким кабелем
• Обеспечивает ретрансляцию сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 70 м от источника
  • Встроенный локальный порт HDMI поддерживает сигнал разрешением 4K при 60 Гц
• Удаленный приемник имеет встроенный эквалайзер (EQ) и автоматическую регулировку качества изображения в формате EDID с кабелем длиной 0,3 м со штекерным разъемом HDMI
• Поддерживает аудиосистемы объемного звучания до 7.1
• Совместим с HDCP 2.2
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов
• В комплект поставки входят монтажные приспособления, обеспечивающие возможность настенного монтажа, стоечного монтажа или монтажа на мачте как для локального передатчика, так и для удаленного приемника
• Функция питания по кабелю (PoC) обеспечивает возможность подключения внешнего источника питания к передатчику с подачей электропитания на оба модуля

Характеристики изделия

B127A-111-BHTH

• Комплект ретранслятора HDMI-сигнала через кабель Cat5 с питанием по кабелю (PoC) и возможностью шлейфового подключения
• Удаленный трансивер имеет встроенный эквалайзер (EQ), автоматическую регулировку качества изображения в формате EDID и расширительный порт RJ45, обеспечивающий возможность подключения к следующему комплекту B127A-110-BH
• Трансивер имеет встроенный порт Toslink для выделения аудиосигнала
• Обеспечивает ретрансляцию и расширение сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно требованиям стандарта HDMI 2.0) в системе, функционирующей через кабель Cat6, что позволяет располагать несколько мониторов в различных точках последовательной цепи путем дополнительного подключения до четырех модулей B127A-110-BH
• Обеспечивает ретрансляцию сигнала разрешением 4K (3840 x 2160) при 60 Гц дополнительно на расстояние до 70 м или сигнала разрешением 1080р при 60 Гц дополнительно на расстояние до 70 м от каждого удаленного/ретрансляционного модуля к следующему модулю в последовательной цепи (в установке с полным 4-уровневым шлейфовым подключением), сигнала разрешением 4K (3840 x 216) при 60 Гц на расстояние до 280 м или сигнала разрешением 1080р при 60 Гц на расстояние до 150 м от источника до последнего удаленного модуля в сети
• Поддерживает аудиосистемы объемного звучания до 7.1
• Трансивер имеет встроенный порт Toslink для выделения аудиосигнала

Характеристики изделия

• Совместим с HDCP 2.2
• Автоматическая настройка при подключении по технологии Plug-and-play без необходимости использования какого-либо программного обеспечения или драйверов
  • В комплект поставки входят монтажные приспособления, обеспечивающие возможность как настенного монтажа модуля, так и его монтажа в стойке или на мачте
• Функция питания по кабелю (PoC) обеспечивает возможность подключения внешнего источника питания либо к передатчику, либо к приемнику с подачей электропитания на оба подключенных модуля

B127A-110-BH

• Трансивер HDMI через Cat6 с питанием по кабелю (PoC)
• Работает совместно с комплектом B127A-111-BHTH для ретрансляции сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 70 м
• Этот трансивер имеет встроенный эквалайзер (EQ), автоматическую регулировку качества изображения в формате EDID и один расширительный порт RJ45, обеспечивающий возможность подключения к следующему комплекту B127A-110-BH
• Трансивер имеет встроенный порт Toslink для выделения аудиосигнала

Характеристики изделия

B127A-010-H

• Ретранслятор продлевает дальность передачи сигнала разрешением 4K x 2K (3840 x 2160) при 60 Гц (согласно стандарту HDMI 2.0) на расстояние до 120 м
• Технология питания по кабелю (PoC) исключает необходимость во внешнем источнике для питания модуля
• Соответствует требованиям HDCP 2.2 и HDR
• Поддерживает аудиосистемы объемного звучания до 7.1

Опциональные комплектующие:

• Соединительные кабели Cat6 серии N202 с одножильными проводами калибра 24 AWG
  • Высокоскоростные кабели HDMI 2.0 серии P569-XXX-CERT или P568-XXX-2A

Ограничение ответственности

Перед началом установки проверьте следующие настройки своего(-их) источника(-ов) и телевизора(-ов)/монитора(-ов):

1. Настройте дисплей на частоту 60 Гц. Перепроверьте заводские настройки, поскольку по умолчанию может быть установлена более низкая частота (в Гц) по сравнению с заявленной.
2. Убедитесь в том, что монитор настроен на входной сигнал стандарта HDMI 2.0. Некоторые дисплеи могут быть по умолчанию настроены на стандарт HDMI 1.4.
3. Проверьте, включена ли на мониторе функция HDR. На некоторых дисплеях эта функция может быть отключена в качестве заводской настройки.
4. Проверьте, включена ли на телевизоре/мониторе настройка Ultra HD (UHD) Deep Color. Узнайте у производителя своего телевизора/монитора, какие HDMI-порты поддерживают UHD Deep Color.
5. Проверьте положение DIP-переключателя USB/IR, поскольку по умолчанию задана настройка "IR".

Примечание. Для подключения локального монитора к своей установке может потребоваться отключение настройки UHD Deep Color на локальном телевизоре/мониторе (в зависимости от его марки/модели) для достижения разрешения 4K при 60 Гц.

Указания по монтажу (только для отдельных моделей)

Модели В127А-1А1-ВНВН, В127А-1А1-ВНРН, В127А-111-ВНТН и В127А-110-ВН комплектуются монтажной оснасткой, обеспечивающей возможность крепления различными способами.

На приведенных ниже изображениях представлены возможные способы крепления входящих в комплект монтажных кронштейнов для различных установок.

Примечание. Приведенная ниже модель представлена только в качестве иллюстрации. Ваше изделие может отличаться по номеру модели, размеру или ориентации портов. Варианты монтажа одинаковы для всех IP-модулей.

Настенный монтаж

Монтаж в стойку 19" Монтаж на мачте

TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE TRIP-LUE

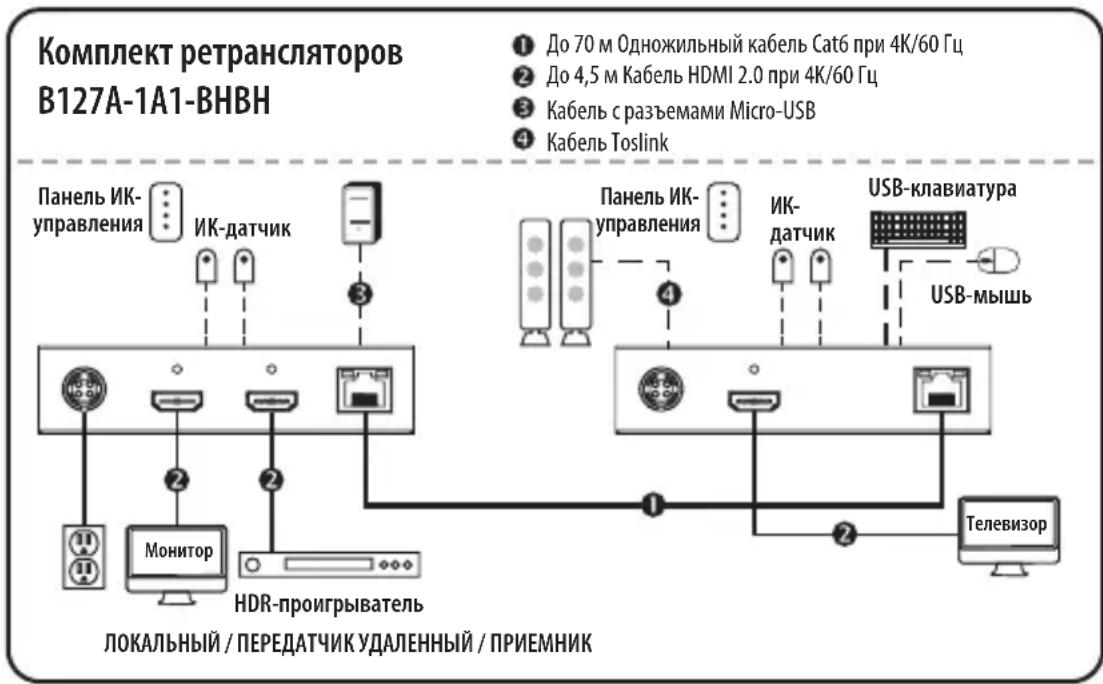

Установка стандартного комплекта ретранслятора

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На схеме установки показана модель B127A-1A1-BHBH.
4) Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии PoC (питание по кабелю) в передающих модулях.

Установка стандартного комплекта ретранслятора

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.
3. Опционально для мод. B127A-1A1-BHBH: с помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального передатчика B127A-1A1-BHBH.
4. Необязательно: для увеличения дальности подключите ретранслятор сигналов мод. В127А-010-Н к передатчику и приемнику через кабели Cat6. Более подробная информация представлена в характеристиках изделия мод. В127А-010-Н.
5. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного приемника при помощи кабеля Cat6.
6. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника с монитором.
7. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.

Установка стандартного комплекта ретранслятора

1. Подключите внешний источник питания к передатчику или приемнику. Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC (питание по кабелю).
2. Включите питание источника HDMI-сигнала. При получении сигнала от источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета.
3. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-e) монитор(-ы).

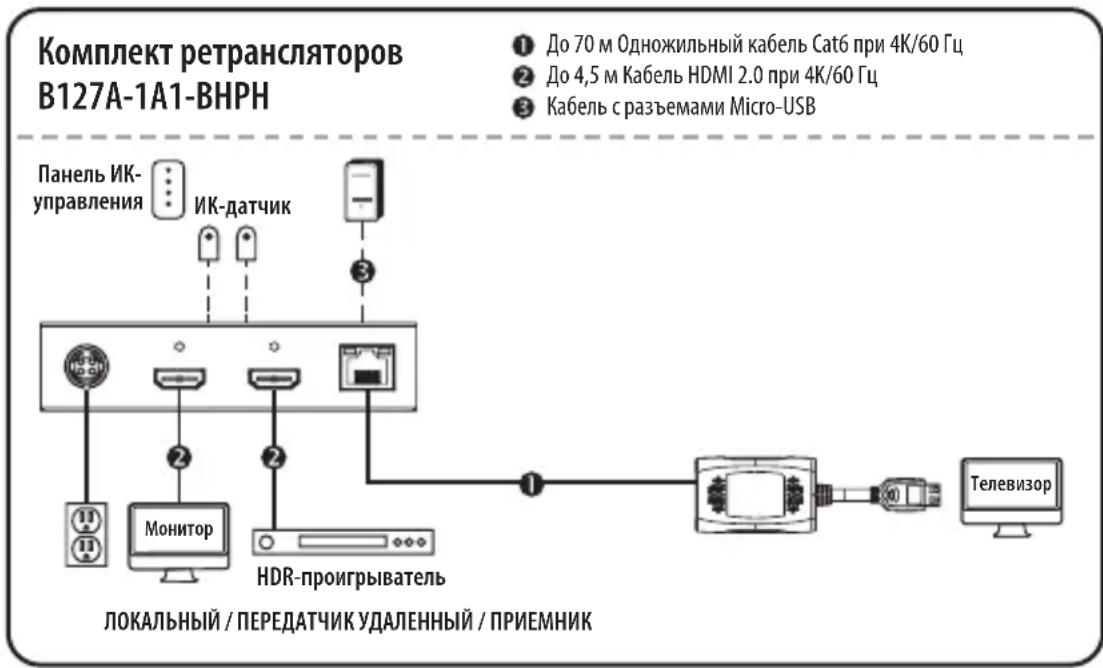

Установка стандартного комплекта ретранслятора

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На схеме установки показана модель B127A-1A1-BHBH.
4) Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии PoC (питание по кабелю) в передающих модулях.

Установка стандартного комплекта ретранслятора

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.
3. Опционально для мод. B127A-1A1-BHPH: с помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального передатчика B127A-1A1-BHPH.
4. Опционально: для увеличения дальности подключите ретранслятор сигналов мод. В127А-010-Н к передатчику и приемнику через кабели Cat6. Более подробная информация представлена в характеристиках изделия мод. В127А-010-Н.
5. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного приемника при помощи кабеля Cat6.
6. Вставьте HDMI-кабель удаленного приемника в монитор/телевизор.
7. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.

Установка стандартного комплекта ретранслятора

1. Подключите внешний источник питания к передатчику. Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC (питание по кабелю).
2. Включите питание источника HDMI-сигнала. При получении сигнала от источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета.
3. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный(-e) монитор(-ы).

Установка стандартного комплекта ретранслятора

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На схеме установки показана модель B127A-111-BHTH.
4) Удаленные приемники не требуют внешнего источника питания благодаря использованию технологии PoC (питание по кабелю) в передающих модулях.

Комплект ретрансляторов В127А-111-ВНТН

До 70 м Одножильный кабель Cat6 при 4K/60 Гц
② До 4,5 м Кабель HDMI 2.0 при 4K/60 Гц
3 Кабель Toslink

ЛОКАЛЬНЫЙ / ПЕРЕДАТЧИК УДАЛЕННЫЙ / ПРИЕМНИК

Установка стандартного комплекта ретранслятора

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите источник HDMI-сигнала к порту INPUT (ВХОД) локального передатчика.
3. Опционально для мод. B127A-111-BHTH: с помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) подключите локальный монитор к порту LOCALOUT (ЛОКАЛЬНЫЙ ВЫХОД) локального передатчика B127A-111-BHTH.
4. Соедините порт RJ45 локального передатчика с портом RJ45 удаленного приемника при помощи кабеля Cat6.
5. С помощью кабеля HDMI 2.0 (например, кабелей Tripp Lite серии P569-XXX-CERT или P568-XXX-2A) соедините HDMI-порт удаленного приемника или трансивера с монитором.
6. Подайте питание на подключенные телевизоры/мониторы. Включение светодиодного индикатора LOCAL (оранжевого цвета) указывает на то, что локальный порт подключен к дисплею.

Установка стандартного комплекта ретранслятора

1. Подключите внешний источник питания к передатчику. Включите его в свободную сетевую розетку либо в сетевой фильтр, блок распределения питания или источник бесперебойного питания (ИБП) Tripp Lite. Питание модуля от внешнего источника отображается светодиодным индикатором POWER зеленого цвета на локальном передатчике. Включение светодиодного индикатора POWER (зеленого цвета) на удаленном приемнике указывает на то, что это устройство получает питание от локального передатчика по технологии PoC (питание по кабелю).
2. Включите питание источника HDMI-сигнала. При получении сигнала от источника на локальном передатчике загорается светодиодный индикатор OUTPUT оранжевого цвета.
3. При получении на дисплее сигнала от источника на локальном передатчике и удаленном приемнике загораются светодиодные индикаторы RJ45 оранжевого цвета. Теперь представляемая на экране информация должна выводиться на подключенный монитор.

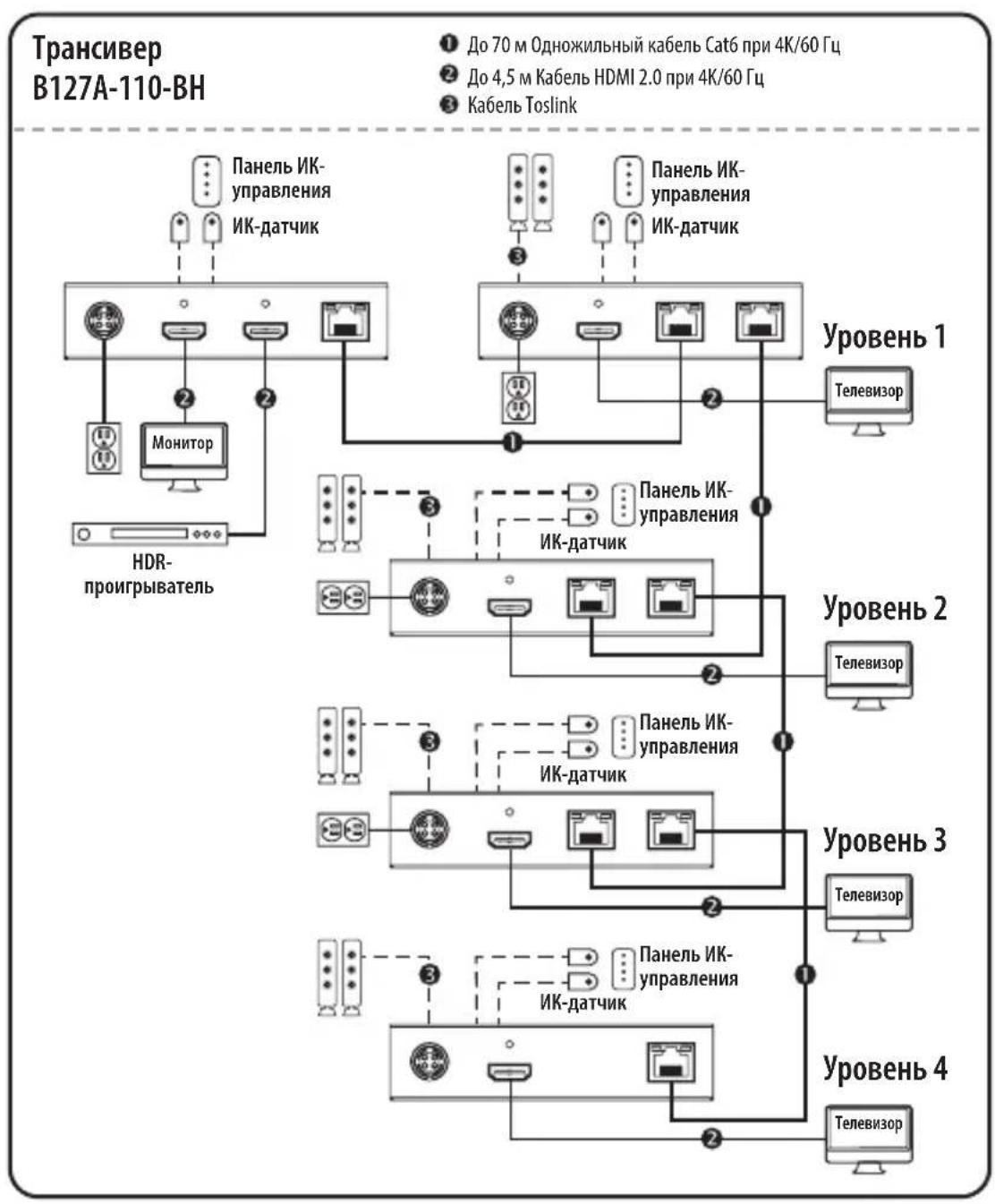

Установка со шлейфовым подключением трансиверов (только для мод. В127А-110-ВН)

Примечания:

1) Перед протягиванием кабелей через стены/потолки необходимо проверить правильность функционирования всей установки.
2) Для достижения максимальной дистанции и производительности используйте кабель Cat5e/6 с одножильными проводами калибра 24 AWG. Использование кабеля Cat5e/6 с многожильными проводами или кабеля с проводами калибра выше 24 AWG приведет к уменьшению дальности ретрансляции. Кабели более высоких калибров (например, 26 AWG) имеют более ограниченную передающую способность по сравнению с кабелями более низких калибров. Все кабели Cat6 серии N202 марки Tripp Lite изготавливаются с использованием одножильных проводов калибра 24 AWG.
3) На схеме установки показаны модели B127A-111-BHTH и B17A-110-BH.

Установка со шлейфовым подключением трансиверов (только для мод. В127А-110-ВН)

Установка со шлейфовым подключением трансиверов (только для мод. В127А-110-ВН)

1. Убедитесь в том, что питание всего оборудования (а именно телевизоров, проигрывателей Blu-ray и передатчика) отключено.
2. Подключите источник HDMI-сигнала ко ВХОДНОМУ порту модуля B127A-111-BHTH с помощью HDMI-кабеля Tripp Lite серии P568.
3. Подключите локальный монитор к порту LOCAL HDMI с помощью HDMI-кабеля Tripp Lite серии P568.
4. Подключите к локальному передатчику внешний источник питания, затем включите его в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Наличие питания от внешнего источника будет отображаться светодиодными индикаторами RJ45 зеленого цвета.
5. Соедините один из выходных портов RJ45 локального модуля с входным портом RJ45 трансивера B127A-110-BH при помощи кабеля Cat5e/6.
6. Подключите монитор к порту HDMI OUTPUT (ВЫХОД HDMI) трансивера с помощью HDMI-кабеля Tripp Lite серии P568.
7. Наличие питания трансивера отображается его светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета. Предусматривается возможность шлейфового подключения до четырех модулей (трех трансиверов и одного приемника). Для подключения дополнительных трансиверов перейдите к шагу 8. Для завершения комплектации своей установки модулем B127A-110-BH перейдите к шагу 12.

Установка со шлейфовым подключением трансиверов (только для мод. В127А-110-ВН)

1. Соедините порт RJ45 OUTPUT (ВЫХОД RJ45) приемника B127A-111-BHTH с портом RJ45 INPUT (ВХОД RJ45) трансивера B127A-110-BH при помощи кабеля Cat5e/6.
2. Подключите монитор к порту HDMI OUTPUT (ВЫХОД HDMI) только что установленного трансивера B127A-110-BH с помощью HDMI-кабеля Tripp Lite серии P568.
3. Подключите к трансиверу B127A-110-BH внешний источник питания, затем включите его в сетевой фильтр, блок распределения питания (PDU) или источник бесперебойного питания (ИБП) Tripp Lite. Наличие питания модуля будет отображаться светодиодными индикаторами Power ("Питание") и RJ45 зеленого цвета.
4. Для подключения дополнительного трансивера B127A-110-BH повторите шаги 8-10. Для завершения комплектации своей установки модулем B127A-110-BH перейдите к шагу 12.
5. Соедините порт RJ45 OUTPUT (ВЫХОД RJ45) последнего трансивера B127A-110-BH с портом RJ45 INPUT (ВХОД RJ45) при помощи кабеля Cat5e/6.
6. Подключите монитор к порту HDMI OUTPUT (ВЫХОД HDMI) ретранслятора B127A-110-BH с помощью HDMI-кабеля Tripp Lite серии P568.
7. Наличие питания модуля от предыдущего трансивера отображается светодиодным индикатором зеленого цвета на устройстве B127A-110-BH. Подключение данного модуля к запитанному удаленному/ретрансляционному модулю отображается светодиодным индикатором оранжевого цвета.
8. Включите питание источника HDMI-сигнала. Получение сигнала от источника локальным модулем отображается светодиодными индикаторами RJ45 оранжевого цвета.

Установка со шлейфовым подключением трансиверов (только для мод. В127А-110-ВН)

1. При необходимости воспользуйтесь эквалайзером удаленного(-ых) модулей/повторителя(-ей) и удаленного приемного модуля для коррекции качества видеонзображения.
2. Максимальное число уровней шлейфового подключения: 4. Суммарная дальность ретрансляции: 280 м.

Примечание. Неправильная настройка эквалайзера может привести к полному отсутствию изображения на мониторе. Попытайтесь добиться правильной настройки каждого из элементов эквалайзера до получения приемлемого качества изображения.

Управление через USB/ИК/Toslink

Комплект ретранслятора обеспечивает следующие функциональные элементы управления:

• USB 1.1 – Один вход Micro-USB на передатчике, два выхода USB-A на приемнике
• Двунаправленный ИК – по два разъема 3.5 mm на передатчике и приемнике
• Выход Toslink на приемнике и передатчике

(Необязательно) Вставьте выходной ИК-кабель (IR-OUT) из комплекта в порт IR-OUT передатчика. Установите датчик на кабель IR-OUT в свободном от препятствий месте таким образом, чтобы управляемое устройство находилось в пределах видимости. Затем вставьте входной ИК-кабель (IR-IN) из комплекта в порт IR-IN приемника.

Кабель IR-IN будет передавать нужные команды через кабель IR-OUT передатчика.

Примечание. Кабель IR-OUT принимает сигнал дистанционного управления и передает его на управляемое устройство (например, проигрыватель Blu-ray и пр.).

(Необязательно) С помощью кабеля USB Micro-B, не входящего в комплект поставки (например, USB-кабеля Tripp Lite серии U050-XXX), выполните подключение к порту Micro-B передатчика. Затем подключите клавиатуру и мышь к свободным портам USB-A приемника.

(Необязательно) Подсоедините кабели Toslink (например, кабели Tripp Lite серии A102-XXM) к акустической системе, аудиоприемнику или другой аудиосистеме, оснащенной цифровыми выходами Toslink.

Гарантия и регистрация изделия

Ограниченная гарантия сроком 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки.

Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантия и регистрация изделия

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

ВНИМАНИЕ!

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.

TRIPP·LITE
