MANUAL DE USUARIO B127A111BDTH Tripp Lite

Manual del Propietario

Juegos de Extensor y Repetidor HDMI Sobre Cat6, 4K @ 60 Hz

Modelos de Juego Extensor: B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH, B127A-110-BH Modelo de Repetidor: B127A-010-H

English 1 • Français 53 • Русский 79 • Deutsch 105

TRIPP·LITE

Excelencia en Manufactura.

HDMI ^TM

HIGH DEFINITION MULTIBRORA INTERFACE

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

	B127A-1A1-BHBH	B127A-1A1-BHPH	B127A-111-BHTH	B127A-110-BH	B127A-010-H
Unidades Local y Remota (LR), Unidad Remota (R), unidad repetidora (RT)	LR	LR LR	R RT
Fuentes de Alimentación Externas (0 o 1)	1 1	1 1 0
Accesorios de instalación Y Y Y Y N

Características del Producto

Todas

• Soporta resoluciones de video de hasta 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, con Submuestreo de Croma 4:4:4
• Soporta audio de sonido envolvente de hasta 7.1 canales
• Compatible con HDCP 2.2 y HDR
• Estándar USB 1.1
• Conectar y Usar—No requiere software ni controladores

Nota: El estándar USB 1.1 y el IR bidireccional aplica solamente para los juegos extensores, no al repetidor.

Características del Producto

B127A-1A1-BHBH

• Juego Extensor HDMI sobre Cat6 con PoC
• Extiende una señal de 4K x 2K (3840 x 2160) @ 60 Hz (como se especifica en HDMI 2.0) hasta a 70 m [230 pies] de la fuente
• El puerto HDMI local incorporado soporta una señal 4K @ 60 Hz
• La unidad receptora remota cuenta con un control de ecualización (EQ) incorporado y ajuste de imagen EDID automático
• Soporta audio de sonido envolvente de hasta 7.1 canales
• El receptor cuenta con un puerto Toslink incorporado para la función de extracción de audio
• Compatible con HDCP 2.2
• Conectar y Usar—No requiere software ni controladores
• Soportan la función IR bidireccional y USB 1.1 mediante selección de switch para configuración [DIP]
• Incluye los accesorios de instalación que permite instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste.
• La función PoC permite conectar la fuente de alimentación externa a cualquier lado del transmisor o receptor y proporciona energía a ambas unidades

Características del Producto

B127A-1A1-BHPH

• Juego Extensor HDMI sobre Cat6 con PoC con Receptor tipo Pigtail
• Extiende una señal de 4K x 2K (3840 x 2160) @ 60 Hz (como se especifica en HDMI 2.0) hasta a 70 m [230 pies] de la fuente
• El puerto HDMI local incorporado soporta una señal 4K @ 60 Hz
• La unidad receptora remota cuenta con un control de ecualización [EQ] incorporado y ajuste de imagen EDID automático con cable HDMI macho de 30.5 cm [1 pie]
• Soporta audio de sonido envolvente de hasta 7.1 canales
• Compatible con HDCP 2.2
• Conectar y Usar—No requiere software ni controladores
• Incluye los accesorios de instalación que permite instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste.
• La función PoC permite conectar la fuente de alimentación externa al transmisor y proporciona energía a ambas unidades

Características del Producto

B127A-111-BHTH

• Juego Extensor encadenable HDMI sobre Cat6 con PoC
• La unidad transceptora remota cuenta con control de ecualización [EQ] incorporado, ajuste automático de imagen EDID y puerto de expansión RJ45 para poder conectarse al siguiente B127A-110-BH
• El transceptor cuenta con un puerto Toslink incorporado para la función de extracción de audio
• Extiende y expande una señal 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, en una instalación sobre Cat6, permitiendo ubicar múltiples monitores en diferentes puntos en una cadena agregando hasta cuatro unidades B127A-110-BH
• Extiende una señal 4K (3840 x 2160) @ 60 Hz hasta a 70 m [230 pies] adicionales o una señal de 1080p @ 60 Hz hasta a 70 m [230 pies] adicionales desde cada unidad remota / repetidora a la siguiente unidad en la cadena (en una instalación completa de cuatro niveles de encadenamiento), una señal 4K (3840 x 216) @ 60 Hz hasta 280 m [920 pies] o una señal de 1080p @ 60 Hz hasta a 152 m [500 pies] de la fuente a la última unidad remota en la cadena
• Soporta audio de sonido envolvente de hasta 7.1 canales
• El transceptor cuenta con un puerto Toslink incorporado para la función de extracción de audio

Características del Producto

• Compatible con HDCP 2.2
• Conectar y Usar—No requiere software ni controladores
• Incluye los accesorios de instalación que permiten que la unidad sea instalada en rack, en la pared o en poste.
• La función PoC permite conectar la fuente de alimentación externa al lado del transmisor o receptor y proporciona energía a las unidades conectadas

B127A-110-BH

• Unidad transceptora HDMI sobre Cat6 con PoC
• Trabaja con el B127A-111-BHTH para extender una señal 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, hasta 70 m [230 pies]
• Esta unidad transceptora cuenta con control de ecualización [EQ] incorporado y ajuste automático de imagen EDID y un puerto de expansión RJ-45 para poder conectarse al siguiente B127A-110-BH
• El transceptor cuenta con un puerto Toslink incorporado para la función de extracción de audio

Características del Producto

B127A-010-H

• La unidad repetidora extiende la transmisión de una señal 4K x 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, hasta un total de 122 m [400 pies]
• La tecnología PoC significa que no se requiere energía externa para alimentar la unidad
• Compatible con HDCP 2.2 y HDR
• Soporta audio de sonido envolvente de hasta 7.1 canales

Accesorios Opcionales:

• Cables Patch de Alambre Sólido 24 AWG Cat6 Serie N202
- Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A

Limitación de Responsabilidad

Antes de la instalación, compruebe los siguientes ajustes de su(s) fuente(s) y televisor(es) o monitor(es):

1. Configure la pantalla a 60 Hz. Cerciórese de la configuración de fábrica, ya que el valor predeterminado puede estar configurado a una frecuencia (Hz) menor que la anunciada.
2. Asegurarse de que el valor de entrada de su monitor esté configurado a HDMI 2.0. Algunas pantallas pueden tener una configuración predeterminada a HDMI 1.4
3. Verifique que su monitor tenga habilitada la función HDR. Algunas pantallas pueden tener esta función deshabilitada como configuración de fábrica.
4. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habilitada en su televisor o monitor. Confirme con el fabricante de su televisor o monitor qué puertos HDMI soportan Color Verdadero UHD.
5. Compruebe el switch para configuración [DIP] USB / IR, ya que la configuración predeterminada está configurada en IR.

Nota: Para conectar un monitor local a su instalación, puede ser necesario deshabilitar el ajuste de color verdadero UHD en su TV o monitor local (dependiendo de marca y modelo) para lograr la resolución 4K @ 60Hz.

Instrucciones de Instalación (únicamente modelos seleccionados)

El B127A-1A1-BHBH, B127A-1A1-BHPH, B127A-111-BHTH y B127A-110-BH incluyen accesorios de instalación que permiten una variedad de métodos de instalación.

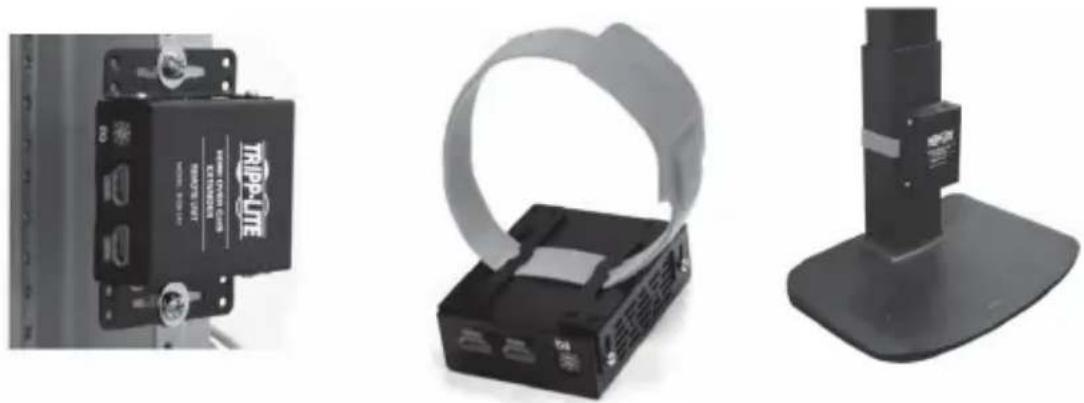

Las siguientes imágenes ilustran cómo pueden fijarse los soportes de instalación incluidos para las diferentes instalaciones.

Nota: El modelo mostrado en las imágenes de abajo es solo para fines ilustrativos. El producto puede variar según el número de modelo, tamaño u orientación del puerto. Las opciones de instalación para todas las unidades sobre IP son las mismas.

Instalación en la Pared

Instalación en Rack de 19" Instalación en Poste

Instalación Estándar del Juego Extensor

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

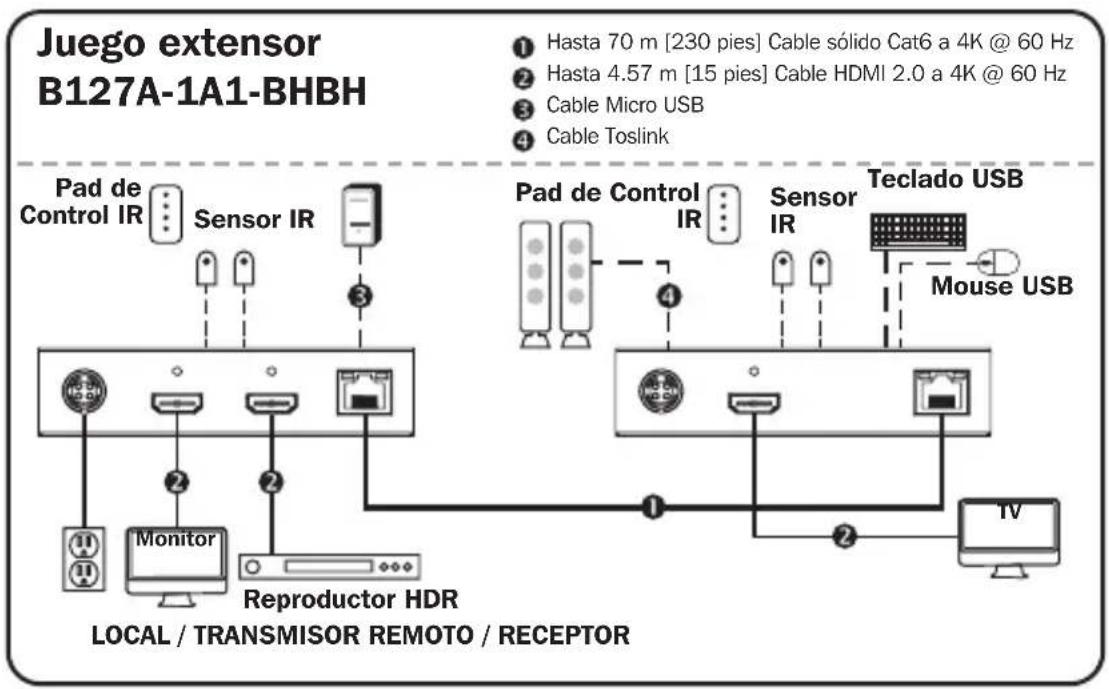

3) El diagrama de instalación muestra una unidad B127A-1A1-BHBH.
4) No se requiere alimentación externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

Instalación Estándar del Juego Extensor

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray™ y el transmisor—estén apagado.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.
3. Opcional para B127A-1A1-BHBH: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127A-1A1-BHBH.
4. Opcional: Para un rango ampliado, conecte una unidad repetidora de señal B127A-010-H al transmisor y Receptor mediante cableado Cat6. Para más información, consulte las características del producto B127A-010-H.
5. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
6. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la unidad receptora remota del puerto HDMI a un monitor.
7. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Conecte la fuente de alimentación externa a la unidad transmisora o receptora. Enchúfela en un tomacorriente de pared disponible o en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
3. El LED RJ45 (naranja) se iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el (los) monitor(es) conectado(s).

Instalación Estándar del Juego Extensor

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un número de calibre (AWG) mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

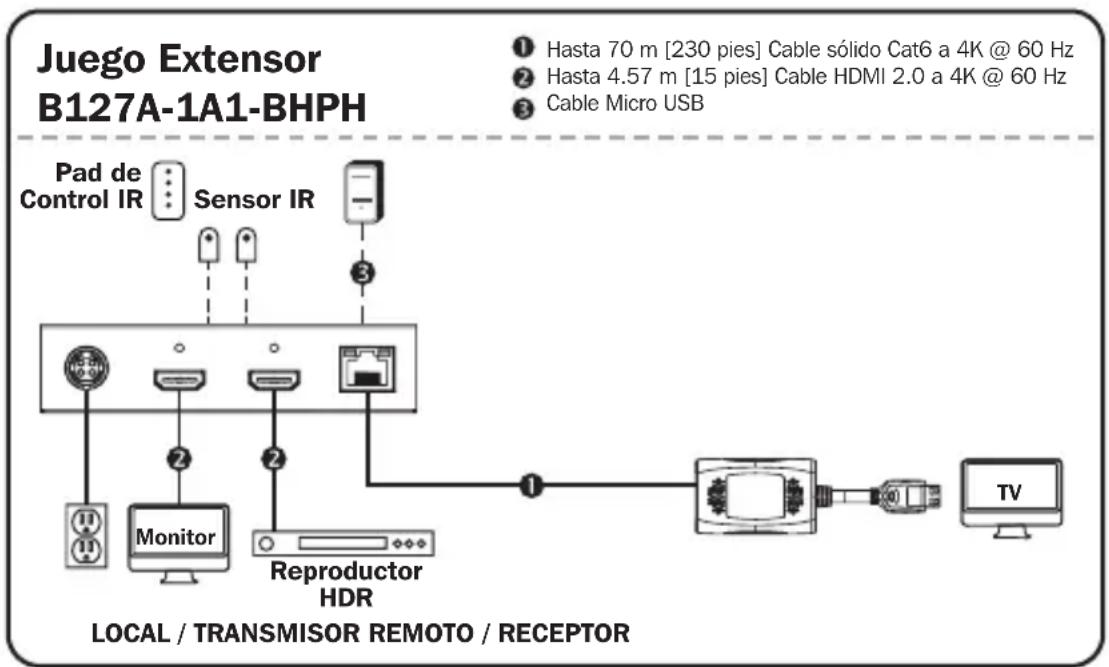

3) El diagrama de instalación muestra una unidad B127A-1A1-BHPH.
4) No se requiere alimentación externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

Instalación Estándar del Juego Extensor

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y el transmisor—estén apagado.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.
3. Opcional para B127A-1A1-BHPH: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127A-1A1-BHPH.
4. Opcional: Para un rango ampliado, conecte una unidad repetidora de señal B127A-010-H al transmisor y receptor mediante cableado Cat6. Para más información, consulte las características del producto B127A-010-H.
5. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
6. Conecte el cable HDMI de la unidad receptora remota a un monitor o televisor.
7. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Conecte la fuente de alimentación externa a la unidad transmisora. Enchúfela en un tomacorriente de pared disponible o a un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
3. El LED RJ45 (naranja) encenderá en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el(los) monitor(es) conectado(s).

Instalación Estándar del Juego Extensor

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.
2) Para conseguir la distancia y rendimiento máximos, use un cable Cat6 con conductores de alambre sólido 24 AWG. El uso de cable Cat6 de alambre trenzado o cable con un calibre (AWG) de número mayor a 24 AWG, resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

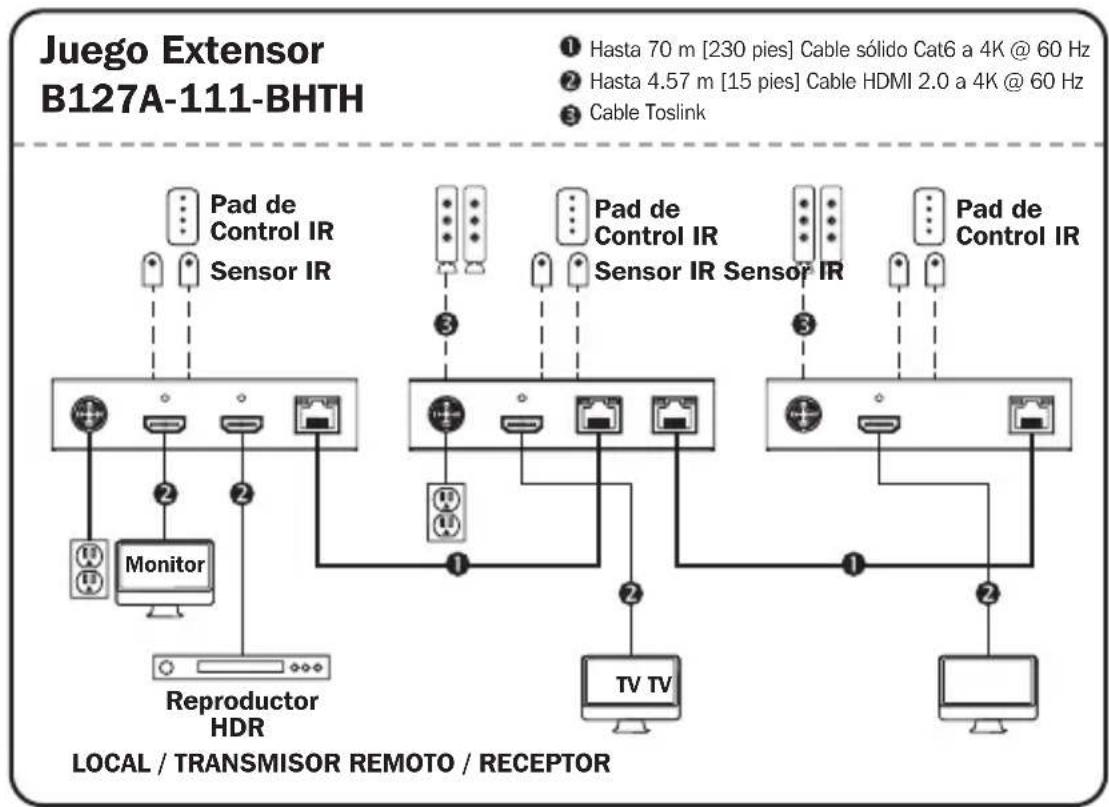

3) El diagrama de instalación muestra una unidad B127A-111-BHTH.
4) No se requiere alimentación externa en las unidades receptoras remotas debido a la tecnología PoC incorporada en las unidades transmisoras.

Instalación Estándar del Juego Extensor

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y el transmisor—estén apagados.
2. Utilizando un cable HDMI 2.0 (como los cables serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto de ENTRADA en la unidad transmisora local.
3. Opcional para B127A-111-BHTH: Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127A-111-BHTH.
4. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
5. Usando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte el puerto HDMI del receptor remoto o unidad transceptora a un monitor.
6. Encienda sus televisores y monitores conectados. El LED LOCAL (naranja) se iluminará para indicar que Puerto local ha sido conectado a una pantalla.

Instalación Estándar del Juego Extensor

1. Conecte la fuente de alimentación externa al transmisor. Enchúfela en un tomacorrientes de pared disponible o a un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED POWER (verde) en la unidad transmisora local se iluminará para indicar que la unidad está recibiendo energía de la fuente de alimentación externa. El LED POWER (verde) en la unidad receptora remota se iluminará para indicar que la unidad está recibiendo energía de la unidad transmisora local a través de una tecnología PoC.
2. Encienda la fuente de HDMI. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una señal de la fuente.
3. El LED RJ45 (naranja) se iluminará en las unidades transmisora local y receptora remota para indicar que se está recibiendo una señal de la fuente a la pantalla. Ahora se debe mostrar la pantalla en el monitor conectado.

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

Notas:

1) Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes.

2) Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / Cat6 con conductores de alambre sólido 24 AWG. Usando cable Cat5e y Cat6 de alambre trenzado o cable con un calibre (AWG) con número mayor de 24 AWG resultará en una distancia de extensión más corta. Un cableado de número mayor de calibre, como 26 AWG, tiene capacidad de transmisión más limitada que el cableado de menor calibre. Todos los cables Cat6 Serie N202 de Tripp Lite están hechos con cableado de alambre sólido 24 AWG.

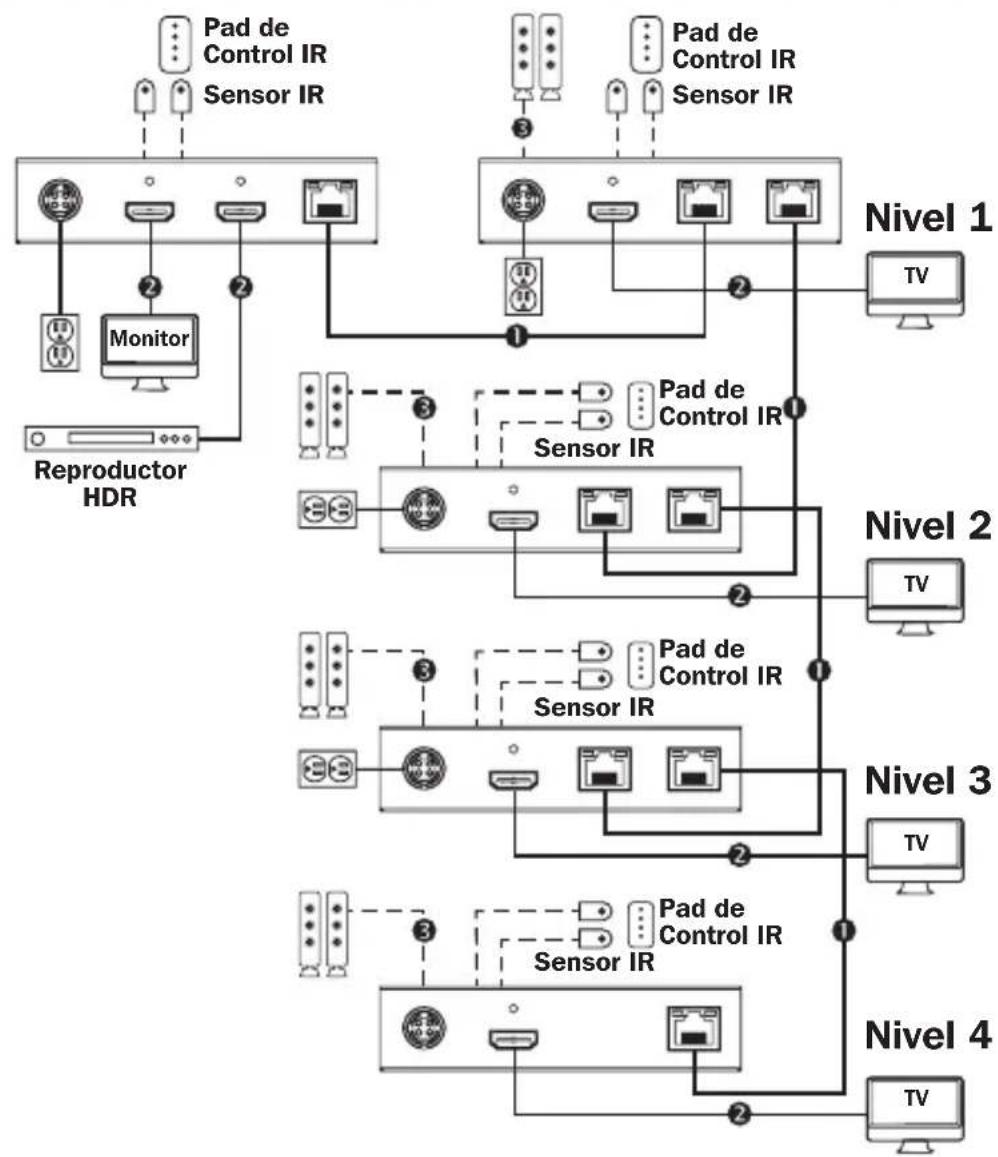

3) El diagrama de instalación muestra la instalación del B127A-111-BHTH y B17A-110-BH.

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

Transceptor B127A-110-BH

Hasta 70 m [230 pies] Cable sólido Cat6 a 4K @ 60 Hz
② Hasta 4.57 m [15 pies] Cable HDMI 2.0 a 4K @ 60 Hz
3 Cable Toslink

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

1. Asegúrese de que todos los equipos en la instalación—como televisores, reproductores Blu-ray y el transmisor—estén apagado.
2. Conecte la fuente HDMI al puerto de entrada en el B127A-111-BHTH usando un cable HDMI de la Serie P568 de Tripp Lite.
3. Conecte un monitor local al puerto HDMI LOCAL usando un Cable HDMI de la Serie P568 de Tripp Lite.
4. Conecte la fuente de alimentación externa a la unidad local y enchúfela en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. Los LEDs verdes del RJ45 se iluminarán para indicar que se está recibiendo energía de la fuente de alimentación externa.
5. Usando cable Cat5e y Cat6, conecte uno de los puertos de salida RJ45 en la unidad local al puerto de entrada RJ45 en la unidad transceptora B127A-110-BH.
6. Conecte un monitor al puerto de SALIDA HDMI en la unidad transceptora usando un Cable HDMI de la serie P568 de Tripp Lite.
7. El LED verde de encendido y los LEDs verdes RJ45 en el transceptor se iluminarán para indicar que la unidad está recibiendo energía. Pueden encadenarse hasta cuatro unidades (tres transceptores y un receptor). Para conectar unidades transceptoras adicionales, proceda al paso 8. Para finalizar su instalación con una unidad B127A-110-BH, proceda al paso 12.

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

1. Usando cable Cat5e y Cat6, conecte el puerto de SALIDA RJ45 en la unidad receptora B127A-111-BHTH al puerto de ENTRADA RJ45 en B127A-110-BH.
2. Conecte un monitor al puerto de SALIDA HDMI en el B127A-110-BH que acaba de agregar usando un Cable HDMI de la Serie P568 de Tripp Lite.
3. Conecte la fuente de alimentación externa al B127A-110-BH y enchúfela en un supresor de sobretensiones, unidad de distribución de energía [PDU] o sistema de respaldo ininterrumpible [UPS] de Tripp Lite. El LED verde de encendido y los LED verdes RJ45 se iluminarán para indicar que la unidad está recibiendo energía.
4. Para agregar un segundo B127A-110-BH, repita los pasos 8 al 10. Para finalizar su instalación con un B127A-110-BH, proceda al paso 12.
5. Usando cable Cat5e y Cat6, conecte el puerto de SALIDA RJ45 en el último B127A-110-BH al puerto de ENTRADA RJ45.
6. Conecte un monitor al puerto de SALIDA HDMI en el B127A-110-BH usando un Cable HDMI de la serie P568 de Tripp Lite.
7. El LED verde en el B127A-110-BH se iluminará para indicar que la unidad está recibiendo energía del transceptor anterior. El LED color naranja se iluminará para indicar que la unidad está conectada a una unidad remota/repetidora encendida.
8. Encienda la fuente de HDMI. Los LEDs RJ45 color naranja en la unidad local se iluminarán para indicar que se está recibiendo una señal de la fuente.

Instalación en Cadena del Transceptor (B127A-110-BH solamente)

1. Si es necesario, utilice el control de ecualización en la(s) unidad(es) remotas / repetidoras y la unidad receptora para ajustar la imagen de video.
2. La cantidad máxima de capas de conexión en cadena es 4 para una distancia total de 280 m [920 pies].

Nota: Un ajuste inadecuado de la Ecualización puede causar que el monitor no muestre una imagen en absoluto. Pruebe cada ajuste de ecualización hasta que aparezca una imagen aceptable.

Controles USB / IR / Toslink

El juego extensor proporciona los siguientes controles funcionales:

• USB 1.1 – Una entrada Micro-USB en el transmisor, salidas USB-A dobles en el receptor
• IR Bidireccional – Conectores dobles de 3.5 mm en el transmisor y receptor
• Salida Toslink en el receptor y transceptor

(Opcional) Conecte el cable IR-OUT incluido al puerto IR-OUT en la unidad transmisora. Coloque el sensor en el cable de IR-OUT en una zona sin obstrucciones dentro de la línea de visión del dispositivo controlado. Luego conecte el cable IR-IN incluido al puerto IR-IN de la unidad receptora. El cable IR-IN comunicará el comando deseada mediante el cable IR-OUT del transmisor.

Nota: El cable IR-OUT recibe la señal desde el control remoto y la envía al dispositivo que se controla (p.e. reproductor de Blu-ray, etc.).

(Opcional) Con un cable USB Micro B suministrado por el usuario (como el cable USB

Serie U050-XXX de Tripp Lite), conecte el puerto Micro B del transmisor. Entonces conecte un teclado y mouse en los puertos USB-A disponibles en la unidad receptora.

(Opcional) Usando un cable Toslink (como los cables de la Serie A102-XXM de Tripp Lite), conecte el cable Toslink a un juego de bocinas, un receptor de audio u otro sistema de audio equipado con salidas digitales Toslink.

Garantía

Garantía Limitada por 1 Año

TRIPP LITE garantiza por un (1) año a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra.

La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO.

Específicamente, TRIPP LITE no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en desecho

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

TRIPP·LITE
