РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SD8600 IFM

Notice d'utilisation

Débitmètre pour l'air comprimé / gaz

SD25xx SD55xx SD56xx SD58xx SD65xx SD66xx SD68xx SD85xx SD86xx SD95xx

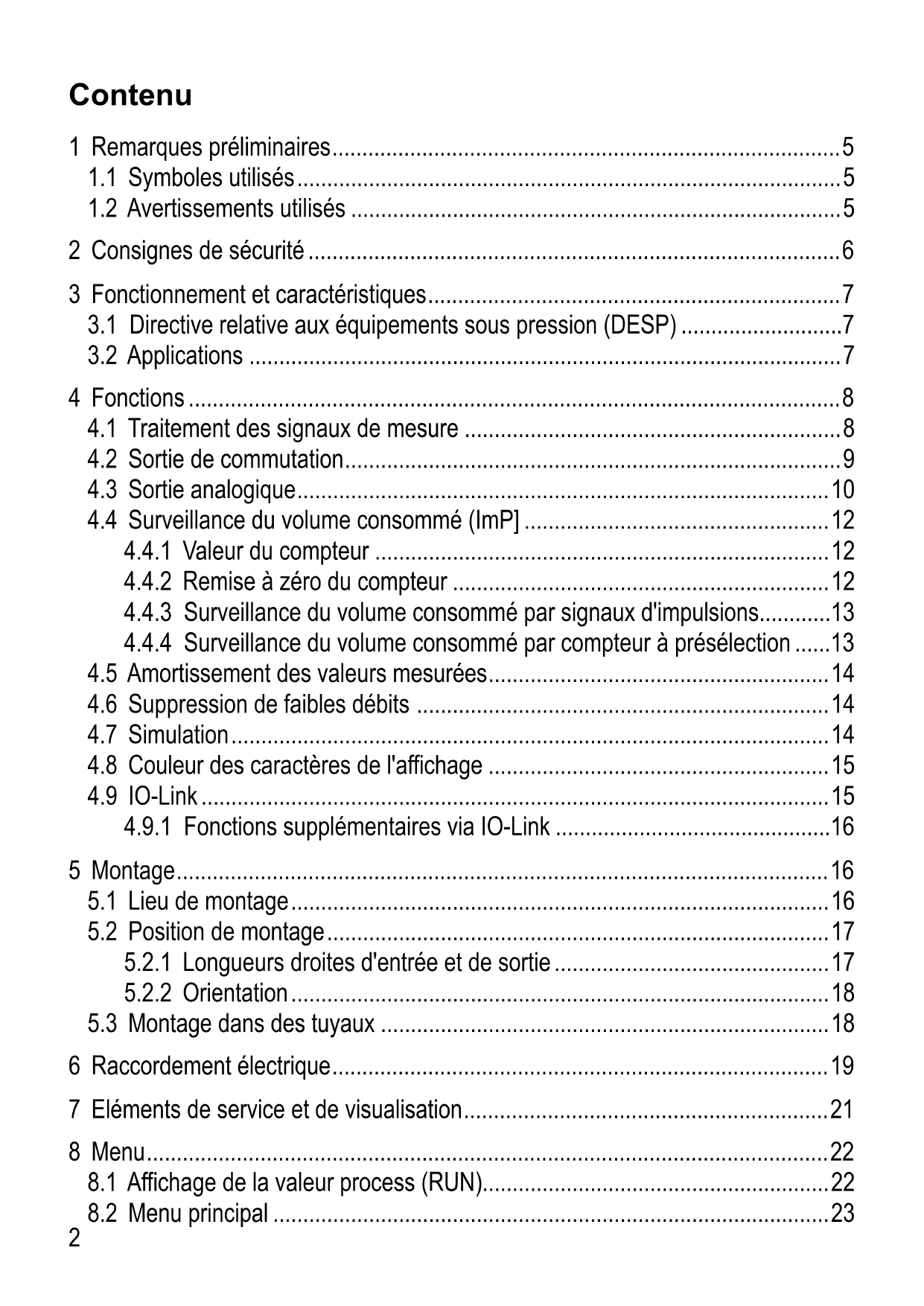

Contenu

1 Remarques préliminaires 5

1.1 Symboles utilisés 5 1.2 Avertissements utilisés 5

2 Consignes de sécurité 6 3 Fonctionnement et caractéristiques 7

3.1 Directive relative aux équipements sous pression (DESP) 7 3.2 Applications 7

4 Fonctions 8

4.1 Traitement des signaux de mesure 8 4.2 Sortie de commutation 9 4.3 Sortie analogue 10

4.4 Surveillance du volume consommé [lmP] 12

4.4.1 Valeur du compteur 12 4.4.2 Remise à zéro du compteur 12 4.4.3 Surveillance du volume consommé par signaux d'impulsions 13 4.4.4 Surveillance du volume consommé par compteur à préselection 13

4.5 Amortissement des valeurs mesurées 14 4.6 Suppression de faibles débits 14 4.7 Simulation 14 4.8 Couleur des caractères de l'affichage 15 4.9 IO-Link 15

4.9.1 Fonctions supplémentaires via IO-Link 16

5 Montage. 16

5.1 Lieu de montage 16 5.2 Position de montage 17

5.2.1 Longueurs droites d'entrée et de sortie 17 5.2.2 Orientation 18

5.3 Montage dans des tuyaux 18

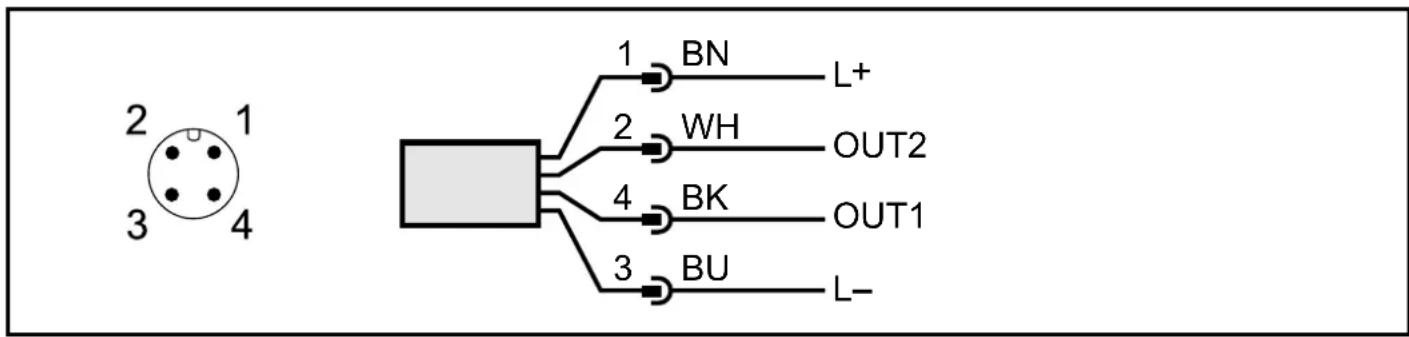

6 Raccordement électrique 19 7 Éléments de service et de visualisation 21

8 Menu 22

8.1 Affichage de la valeur process (RUN). 22 8.2 Menu principal 23

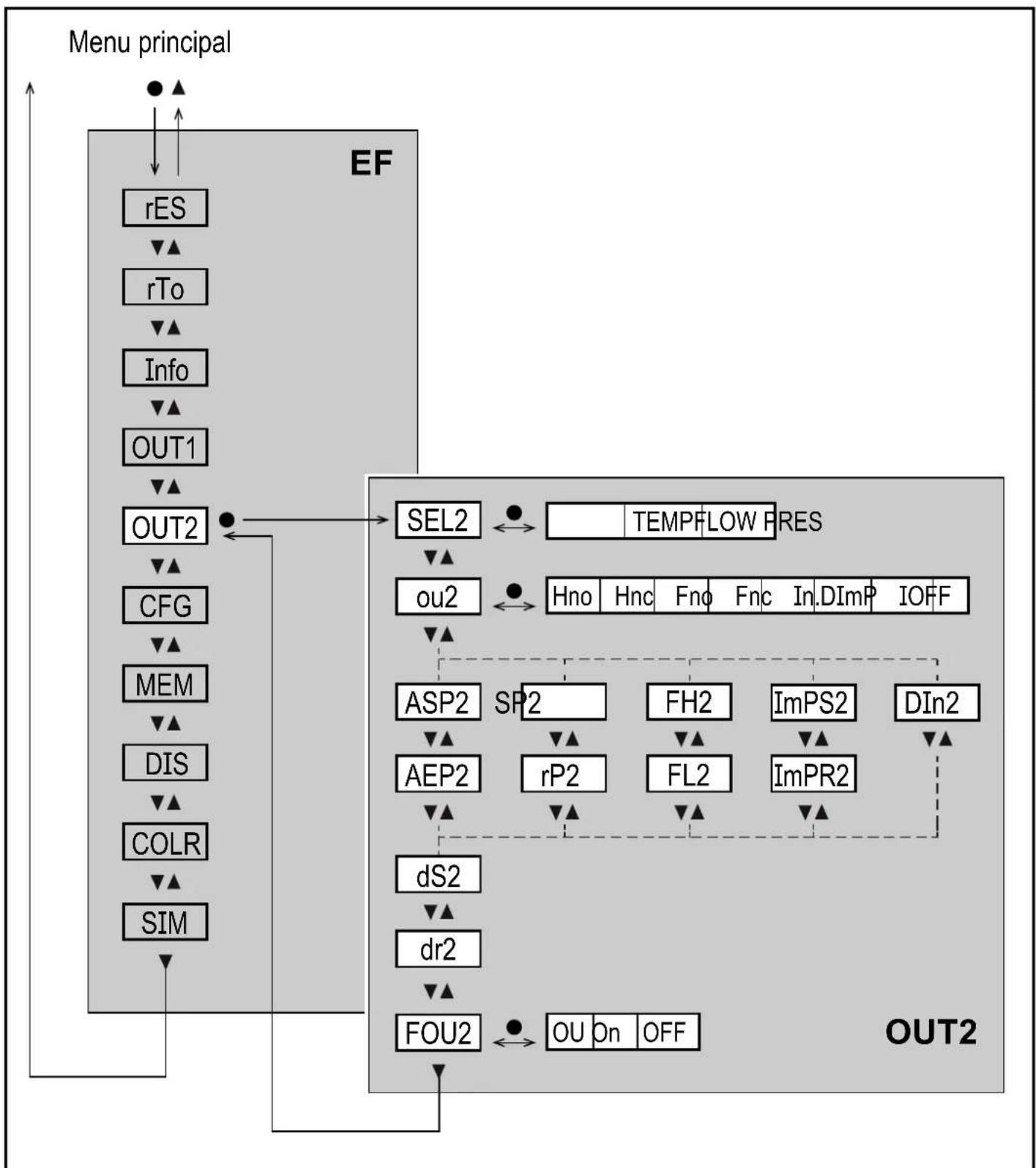

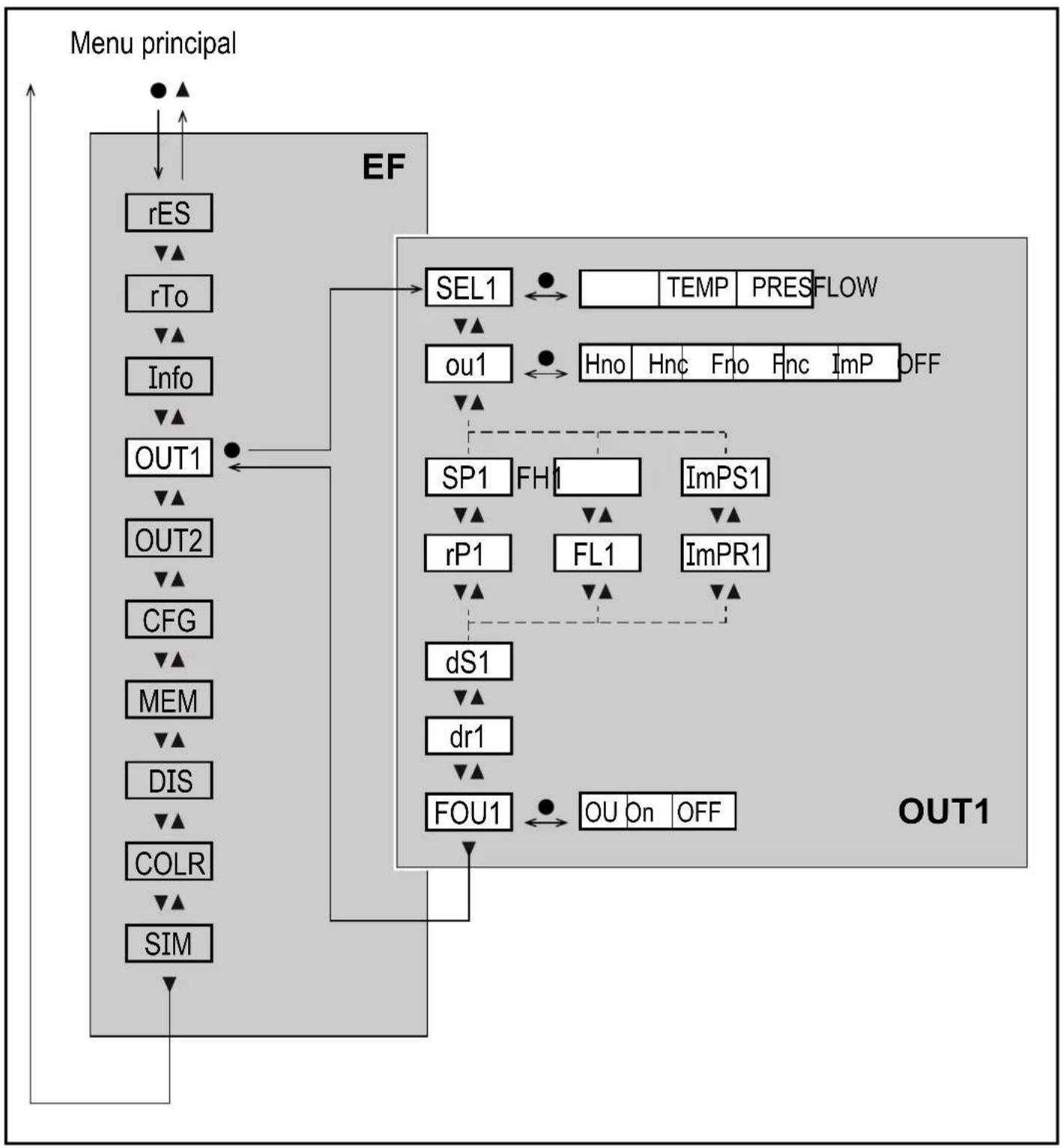

8.3 Fonctions étendues EF 24 8.4 Sous-menu OUT1 25 8.5 Sous-menu OUT2 27 8.6 Sous-menu CFG 29 8.7 Sous-menu MEM, DIS 31 8.8 Sous-menu COLR, SIM 33

9 Mise en service 35 10 Paramétrage 35

10.1 Paramétrage général 36

10.1.1 Sélectionner sous-menu 36 10.1.2 Passage à l'affichage de la valeur process (mode RUN) 37 10.1.3 Verrouillage / déverrouillage 37 10.1.4 Timeout 37

10.2 Réglages pour la surveillance du débit 37

10.2.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis 37 10.2.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre 38 10.2.3 Signal analogue débit OUT2 38

10.3 Réglages pour la surveillance du volume consommé 38

10.3.1 Contrôle du volume par signal d'impulsion OUT1 ou OUT2....38 10.3.2 Contrôle du volume par compteur à préselection OUT1 ou OUT2...38 10.3.3 Remise à zéro du compteur manuelle 39 10.3.4 Remise à zéro du compteur contrôle en fonction du temps 39 10.3.5 Désactiver la remise à zéro du compteur 39 10.3.6 Remise à zéro du compteur par un signal externe 39

10.4 Réglages pour la surveillance de la température 39

10.4.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis 39 10.4.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre 40 10.4.3 Signal analogue température OUT2 40

10.5 Réglages pour le contrôle de pression 40

10.5.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis 40 10.5.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre 40 10.5.3 Signal analogique pressure OUT2 41

10.6 Réglages utilisés (option) 41

10.6.1 Affichage standard 41 10.6.2 Unité de mesure standard pour le débit 42 10.6.3 Unité de mesure standard pour la température 42 10.6.4 Unité de mesure standard pour la pression 42 10.6.5 Amortissement des valeurs mesurées 42 10.6.6 Logique de commutation des sorties 42 10.6.7 Fluide 42 10.6.8 Suppression de faibles débits 43 10.6.9 Conditions normalisées 43 10.6.10 Calibrage du point zéro pour pression 43 10.6.11 Couleur des caractères de l'affichage 43 10.6.12 Temporisation à l'enclenchement / au déclenchement 44 10.6.13 Comportement des sorties en cas de défaut 44 10.6.14 Restaurer les réglages usine 45

10.7 Fonctions de diagnostic 45

10.7.1 Lire les valeurs minimum et maximum 45 10.7.2 Simulation 46

11 Fonctionnement 46

12 Correction d'erreurs 46 13 Maintenance, réparation et élimination 49 14 Réglages usine 50

1 Remarques préliminaires

Notice d'utilisation détaillée, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Attention!

Avertissement de dommages corporels. Danger de blessures légères, réversible

2 Consignes de sécurité

• L'appareil décrit constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'instructeur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédig enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

3 Fonctionnement et caractéristiques

L'appareil surveille le débit d'un volume normalisé d'air comprimé et / ou de gaz techniques ( 3.2 Applications).

Il détecte les 5 paramètres process : vitesse, début, quantité consommée, température du fluide et pression.

Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 mbar, 15°C et humidité d'air relative 0%. L'appareil peut être réglé à d'autres conditions normalisées (→ 10.6.9).

Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.

En cas de besoin, prendre des mesures de blindage CEM.

3.1 Directive relative aux équipements sous pression (DESP)

Les appareils correspondant à la directive relative aux équipements sous pression, ont été conçus pour des gaz stables du groupe de fluides 2 et sont fabriqués selon les règles de l'art.

SDX5XX

Air comprimé

SDX6XX

Air comprimé - Argon (Ar) - Dioxyde de carbone (CO2) - Azote (N2)

SDX8XX

• Hélium (He)

Sélection du fluide à surveiller ( 10.6.7).

4 Fonctions

• Le débit est surveillé par un système de mesure calorimétrique, les signaux de mesure sont convertis par l'électronique.
• De plus, l'appareil mesure la pression et la température du fluide simultanément au débit.
• L'appareil dispose d'une interface IO-Link.
• L'appareil affiche les valeurs process actuelles.
• L'appareil dispose de possibilités étendues pour l'autodiagnostic.
• Un mode de simulation simplifie la mise en service du capteur.

4.1 Traitement des signaux de mesure

L'appareil génère 2 signaux de sortie selon le paramétrage :

OUT1 : 7 options de sélection

• Signal de commutation pour la valeur limite du débit
• Signal de commutation pour la valeur limite de la température
• Signal de commutation pour la valeur limite de la pression
• Signal de commutation pour le compteur à préselection
• Signal d'impulsions pour le compteur totalisateur
• IO-Link
• OFF (sortie commutée à haute impédance)

OUT2: 10 options de sélection

• Signal de commutation pour la valeur limite du débit
• Signal de commutation pour la valeur limite de la température
• Signal de commutation pour la valeur limite de la pression
• Signal de commutation pour le compteur à préselection
• Signal de commutation pour le compteur totalisateur
• Signal analogue pour le début
• Signal analogue pour la température
• Signal analogue pour la pression
• Entrée pour un signal externe de remise à zéro du compteur (IND)
• OFF (sortie commutée à haute impédance)

4.2 Sortie de commutation

OUTx change son état de commutation si les seuils de commutation régissent (débit, température ou pression) sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

Exemple pour la surveillance du début :

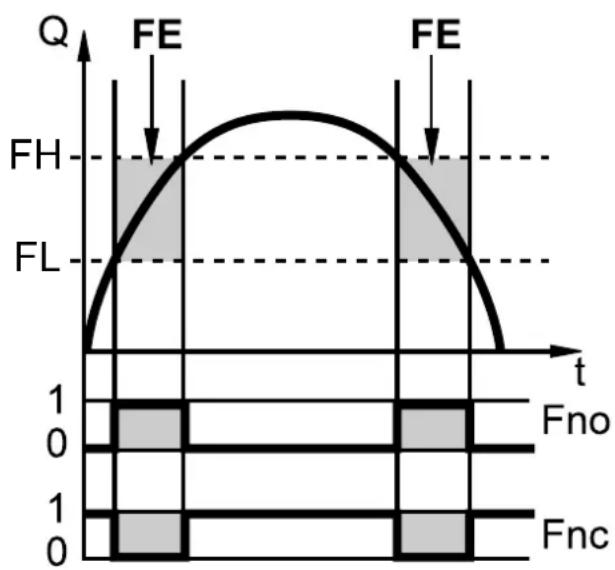

Fonction hysteresis Fonction fenêtre

SP = seuil d'enclenchement rP ≡ seuil de déclenchement HY = hysteresis Hno / Fno = normalement ouv

FH = valeur limite supérieure FL = valeur limite inférieure FE = fenêtre Hnc / Fnc = normalement fermé

En cas de réglage de la fonction hystérésis, le seuil d'enclenchement (SP) est d'abord défini et ensuite le seuil de déclenchement (rP) dont la valeur doit être inférieure. Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.

En cas de réglage de la fonction fenêtre, la valeur limite supérieure (FH) et la valeur limite inférieure (FL) ont une hystérisis fixe de 0.25% de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du début.

4.3 Sortie analogue

L'appareil fournit un signal analogique qui est proportionnel au débit, à la température et à la pression du fluide.

À l'étendue de mesure correspond le signal analogique 4...20 mA.

L'étendue de mesure peut être mise à l'échelle :

• [ASP2] déterminé la valeur mesurée à laquelle correspond le signal de sortie 4mA.
• [AEP2] détermine la valeur mesurée à laquelle correspond le signal de sortie 20mA.

Distance minimale entre [ASP2] et [AEP2] = 20 % de la valeur finale de l'étendue de mesure (MEW).

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure 1 est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr. UL, UL, OL, cr. OL ou Err 12

Le signal analogique en cas de défaut est régulable ( 10.6.13) :

• [FOU] = On détermine que le signal analogique passe à la valeur supérieure (21.5 mA) en cas de défaut.
• [FOU] = OFF détermine que le signal analogique passe à la valeur inférieure (3.5 mA) en cas de défaut.
• [FOU] = ON détermine que le signal analogique se comporte selon les réglages des paramètres actuels en cas de défaut.

Fig. 1: Caractéristique de sortie analogique selon la norme CEI 60947-5-7.

Signal analogue Valeur mesurée (débit, température ou pression) ③ Plage de détention ④ Plage d'affichage ⑤ Étendue de mesure ⑥ Étendue de mesure mise à l'échelle

Q: Débit P: Pression T: Température MAW : Valeur initiale de l'étendue de mesure pour une étendue de mesure non mise à l'échelle. (Lors du réglage de la suppression des faibles débits pour Q : Le signal de sortie est égal à MAW + LFC → 4.6.) MEW: Valeur finale de l'étendue de mesure pour une étendue de mesure non mise à l'échelle ASP : Valeur minimum de la sortie analogique si l'étendue de mesure est mise à l'échelle AEP: Valeur maximum de la sortie analogique si l'étendue de mesure est mise à l'échelle UL: Plage d'affichage non atteinte OL: Plage d'affichage dépassée cr. UL : Plage de détection non atteinte (erreur)

cr. OL : Plage de détection dépassée (erreur)

4.4 Surveillance du volume consommé (imp]

L'appareil dispose d'un compteur totalisateur interne. Il additionne en continu le volume consommé et fournit cette valeur process sur l'afficheur et via l'interface IO-Link.

Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions ou un signal de commutation (compteur à préselection).

4.4.3 Surveillance du volume consommé par signaux d'impulsions 4.4.4 Surveillance du volume consommé par compteur à préselection

4.4.1 Valeur du compteur

La valeur actuelle du compteur totalisateur peut être affichée ( 8.1)

En plus, la valeur avant la dernière remise à zéro est sauvegardée. Cette valeur et le temps depuis la dernière remise à zéro peuvent aussi être affichés ( 8.1).

Le compteur sauvegarde le débit additionné toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être de 10 minutes au maximum.

4.4.2 Remise à zéro du compteur

Le compteur totalisateur peut être remis à zéro de différentes façons :

10.3.3 Remise à zéro du compteur manuelle 10.3.4 Remise à zéro du compteur contrôle en fonction du temps 10.3.6 Remise à zéro du compteur par un signal externe Remise à zéro du compteur via l'interface IO-Link

Si le compteur totalisateur n'est pas remis à zéro selon une des méthodes ci-dessus, il est remis automatiquement quand la plage d'affichage maximum est dépassée (débordement).

OUT1 et OUT2 ne peuvent pas être utilisés simultanément pour la surveillance du volume consommé.

L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de début.

4.4.3 Surveillance du volume consommé par signaux d'impulsions

La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) réglé sous [ImPS] est atteint.

OUT1 et OUT2 ne peuvent pas être utilisés simultanément pour la sortie d'impulsions.

4.4.4 Surveillance du volume consommé par compteur à préselection

La sortie fournit un signal de commutation si le débit réglé sous [ImPS] est atteint. Le réglage du paramètre [rTo] définit si le débit doit être atteint indépendamment du temps (1) ou pendant le temps réglé (2) pour que la sortie commute :

	[rTo] Sortie	Remise à zéro du compteur
(1)	OFF(→ 10.3.5)	· La sortie commute si le débit régèle sous [lmPS] est atteint. · La sortie reste commutée jusqu'à ce que le compteur soit remis à zéro.	· Le compteur à préselection est remis à zéro - si une remise à zéro manuelle est effectué (→ 10.3.3) ou - si la plage d'affichage maximal est dépassée (débordement).
(2)	1, 2,... h1, 2,... d1, 2,... w(→ 10.3.4)	· La sortie commute seulement si le débit régèle sous [lmPS] est atteint dans le temps régle. · La sortie reste commutée jusqu'à ce que le compteur soit remis à zéro.	· Si la sortie n'est pas commu-tée, le compteur à préselection est automatiquement remis à zéro après l'écoulement du temps et le comptage recomm-ence (→ 10.3.4 Remise à zéro du compteur contrôle en fonction du temps). · Si la sortie est commutée, le compteur à préselection est remis à zéro - si une remise à zéro manuelle est effectué (→ 10.3.3) ou - si la plage d'affichage maximal est dépassée (débordement).

4.5 Amortissement des valeurs mesurées

La temporisation d'amortissement [dAP. F] et [dAP. P] permet de régler après combien de secondes le signal de sortie atteint 63% de la valeur finale en cas d'une modification soudaine de la valeur de début / la valeur de pression. La temporisation d'amortissement réglée mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link.

La temporisation d'amortissement s'additionne au temps de réponse du capteur ( Données techniques).

Les signaux [UL] et [OL] ( 12) sont définis en considérant la temporisation d'amortissement.

4.6 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles débits. Les débits inférieurs à la valeur LFC sont considérés par le capteur comme nuls (Q = 0).

4.7 Simulation

Cette fonction permet de simuler les valeurs process débit, température, pression et valeurs du compteur totalisateur afin de vérifier le signal de sortie.

Via les réglages des paramètres cr. UL, UL, OL et cr. OL, il est aussi possible de simuler des valeurs process qui mènent à un message d'erreur ou un message d'avertissement ( 12).

Lors du démarrage de la simulation, les valeurs du totalisateur sont figées et ensuite le totalisateur simulé est mis à 0. La valeur de début simulée a un effet sur le totalisateur simulé. Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées.

La simulation n'a pas d'effet sur les valeurs process actuelles. Les sorties se comportent comme régées avant.

Pendant la simulation, la valeur initiale reste sauvegardée sans changement même si un début réel s'écoule.

En mode de simulation, les messages d'erreur du processus actuel ne sont pas affichés. Ils sont supprimés par la simulation.

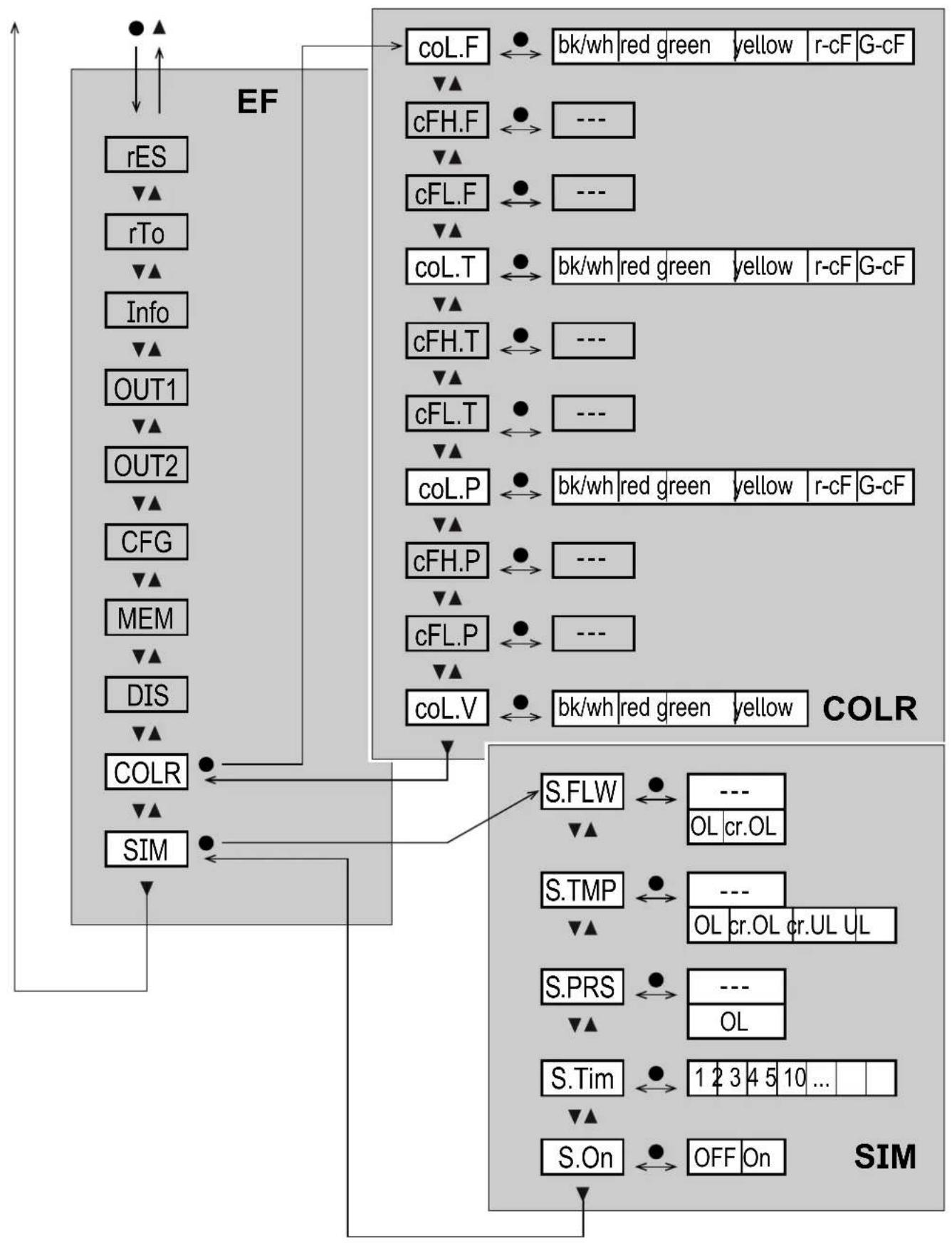

4.8 Couleur des caractères de l'affichage

Via le paramètre [Col. x] la couleur des caractères de l'affichage peut être réglée :

• Réglage permanent de la couleur de l'affichage :
• bk/wh (noir/blanc)
• yellow (jaune) - green (vert)
• red (rouge)

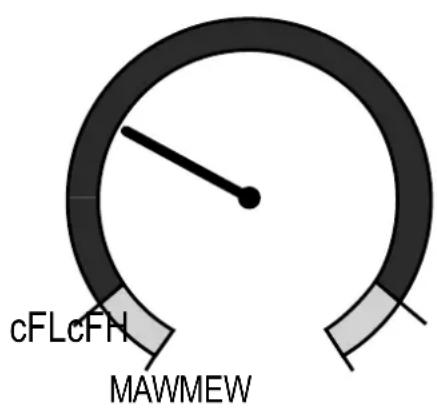

• Changement de couleur de rouge à vert ou vice versa (fig. 2):
• r-cF (affichage rouge entre les valeurs limites cFL... cFH)
• G-cF (afficheur en vert entre les valeurs limites cFL... cFH)

cFL = valeur limite inférieure

cFH = valeur limite supérieure

MAW = valeur initiale de l'étendue de mesure

MEW = valeur finale de l'étendue de mesure

Fig. 2: Réglage de couleur fonction fenêtre

Les valeurs limites peuvent être sélectionnées librement dans l'étendue de mesure et sont indépendantes des valeurs réglées pour OUT1 et OUT2.

4.9 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic

et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

4.9.1 Fonctions supplémentaires via io-link

Les fonctions suivantes sont seulement disponibles via l'interface IO-Link à l'aide d'un logiciel de paramétrage :

Flash on / Flash off

Commande standard pour localiser le capteur dans l'installation. En cas d'activation : > Les LED d'état de commutation clignotent. > Indication sur l'afficheur : "IO-Link" (verte, clignote)

Attention!

Avec des températures de plus de 50°C (122^), certaines parties du boîtier peuvent s'échauffer à plus de 65°C (149^).

Risque de brûlures. Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel. Fixer l'étiquette d'avertissement fournie sur le câble du capteur.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage. Les règlements et dispositions relatifs à l'installation et au fonctionnement d'équipements sous pression doivent être respectés.

5.1 Lieu de montage

Monter l'appareil derrière le sécheur frigorifique. Monter l'appareil à proximité de la charge. Le montage après une unité de maintenance est également possible.

Si de l'huile est utilisée pour des charges : Monter l'appareil avant le lubrificateur.

5.2.1 Longueurs droites d'entrée et de sortie

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses similaires affectent le fonctionnement de l'appareil.

Respecter des distances entre le capteur et les perturbations :

Perturbation	Distance au capteur
	Modifications du diamètre du tuyau	10 x diamètre du tuyau
	Coude 90° 10 x diamètre du tuyau
	Deux coudes 90°, un plan 15 x diamètre du tuyau
	Deux coudes 90°, deux plans 25 x diamètre du tuyau
	Vanne, couisseau 40 x diamètre du tuyau

Des systèmes d'arrêt et de commande ne doivent pas se couvrir directement devant l'appareil.

Éviter des changements brusques de diamètre entre la longueur droite d'entrée et l'appareil.

Si un changement brusque de diamètre ne peut pas être évité, le diamètre de la longueur droite doit être plus grand que le diamètre sur l'appareil.

5.2.2 Orientation

Fig. 1: Orientation de la longueur de mesure et de l'appareil

1: Longueur de mesure verticale, toute position 2: Longueur de mesure horizontale, appareil vertical 3: Longueur de mesure à droite, appareil côté gauche 4: A éviter : longueur de mesure à gauche, appareil côté droit

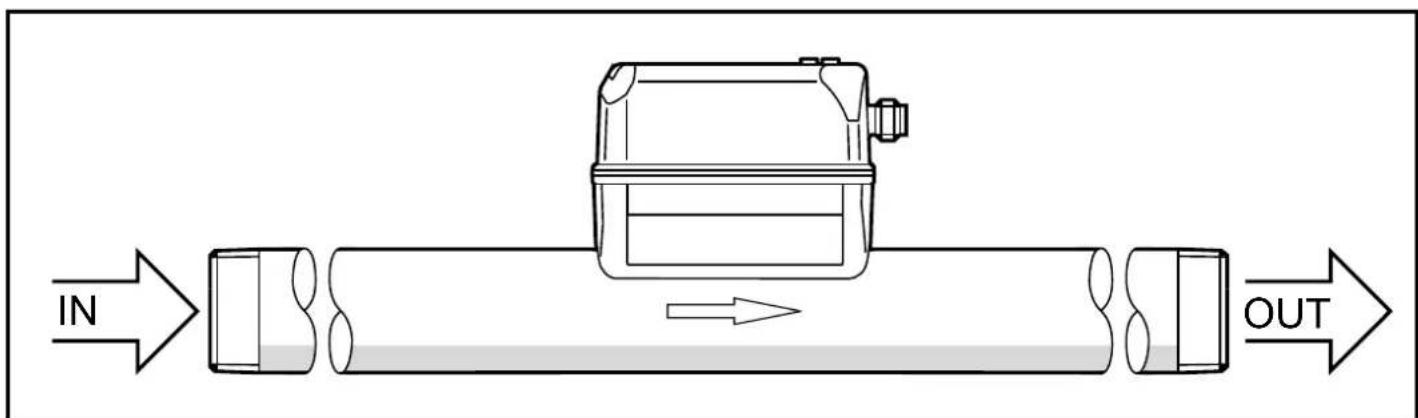

5.3 Montage dans des tuyaux

Insérer l'appareil dans la tuyauterie selon le sens de début (voir flèche sur l'appareil) :

Serrer fermement les deux adaptateurs par un mouvement opposé avec le couple de serrage défini :

Type Couple de serrage
SD5xxx 50 Nm
SD6xxx, SD8xxx 100 Nm
SD2xxx, SD9xxx 150 Nm

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Couleurs selon DIN EN 60947-5-2

BK: noir; BN: brun; BU: bleu; WH: blanc

Broche Affectation
4 (OUT1) · Signal de commutation pour le débit · Signal de commutation pour la température · Signal de commutation pour la pression · Signal de commutation pour le compteur à préselection · Signal d'impulsions pour le compteur totalisateur · IO-Link · OFF
2 (OUT2/InD)	· Signal de commutation pour le débit · Signal de commutation pour la température · Signal de commutation pour la pression · Signal de commutation pour le compteur à préselection · Signal d'impulsions pour le compteur totalisateur · Signal analogique pour le débit · Signal analogique pour la température · Signal analogique pour la pression · Entrée pour un signal externe de remise à zéro du compteur (InD) · OFF

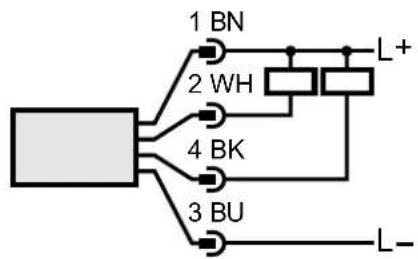

Exemples de circuits :

2 x commutation positive 2 x commutation négative

1 x commutation positive / 1 x analogue 1

commutation négative / 1 x analogue

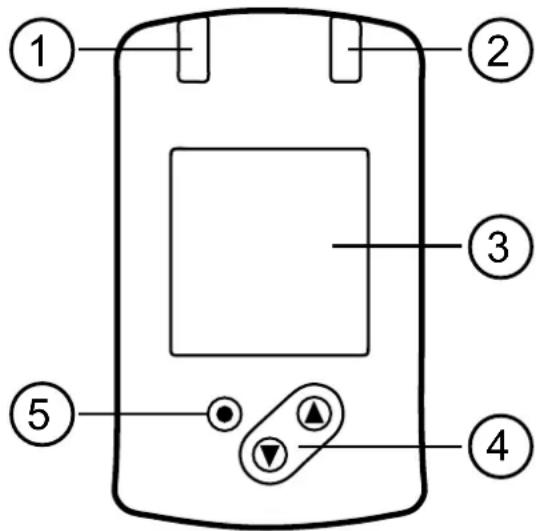

7 Éléments de service et de visualisation

1 et 2 : État de commutation LED

• LED 1 = état de commutation OUT1 (allumée si la sortie 1 est commutée). • LED 2 = état de commutation OUT2 (allumée si la sortie 2 est commutée).

3 : Afficheur TFT

• Affichage des valeurs process actuelles (débit, température, pression, totalisateur) • Affichage des paramètres et valeurs de paramètres

4 : Bouton [▲] et [▼]

• Sélectionner le paramètre • Changer la valeur du paramètre (en appuyant longtemps sur le bouton) • Changement de l'affichage de la valeur process en mode de fonctionnement normal (mode RUN) • Verrouillage / déverrouillage (appui sur les boutons-poussoirs > 10 secondes)

5 : Bouton [●] = Enter

• Changement du mode RUN au menu principal • Passage au mode de réglage • Validation de la valeur de paramètre réglée

Eclairage d'afficheur :

• Température de l'appareil >70^ : luminosité automatiquement réduite.
• Température de l'appareil ≥ 100^ : afficheur automatiquement désactivé.

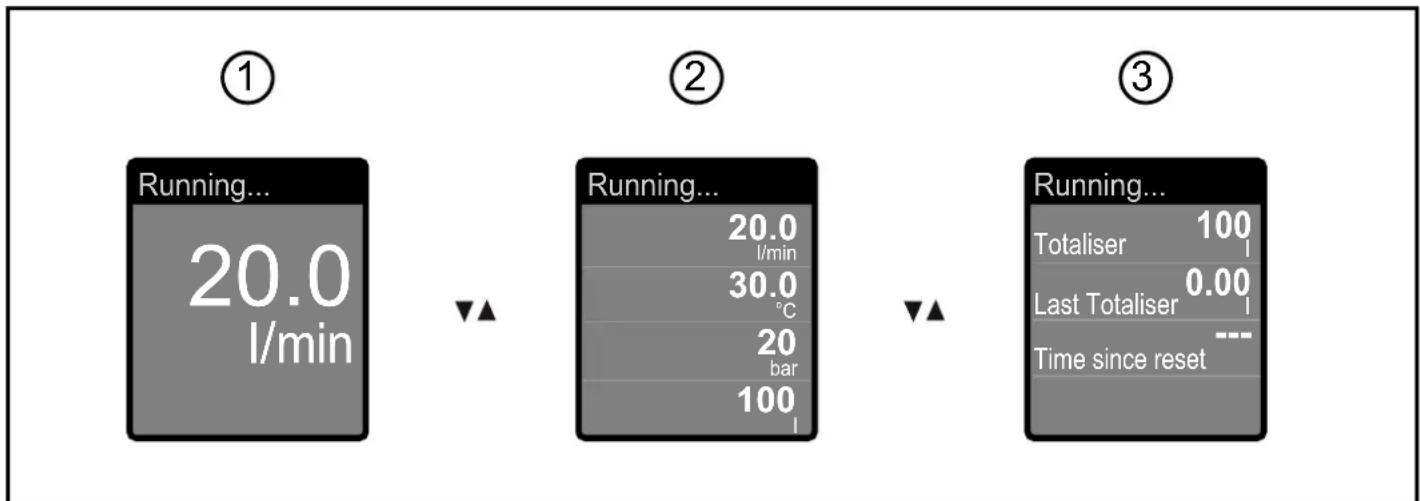

8.1 Affichage de la valeur process (RUN)

Il est possible de choisir entre trois affichages de la valeur process pendant le fonctionnement:

Appuyer sur le bouton-poussoir [▲] ou [▼].

L'afficheur change entre l'affichage standard et deux autres vues. Après 30 secondes, l'appareil retourne à l'affichage standard.

1: Affichage standard comme défini sous [diS. L] ( 10.6.1) 2: Aperçu général de toutes les valeurs process 3: Aperçu des valeurs du totalisateur

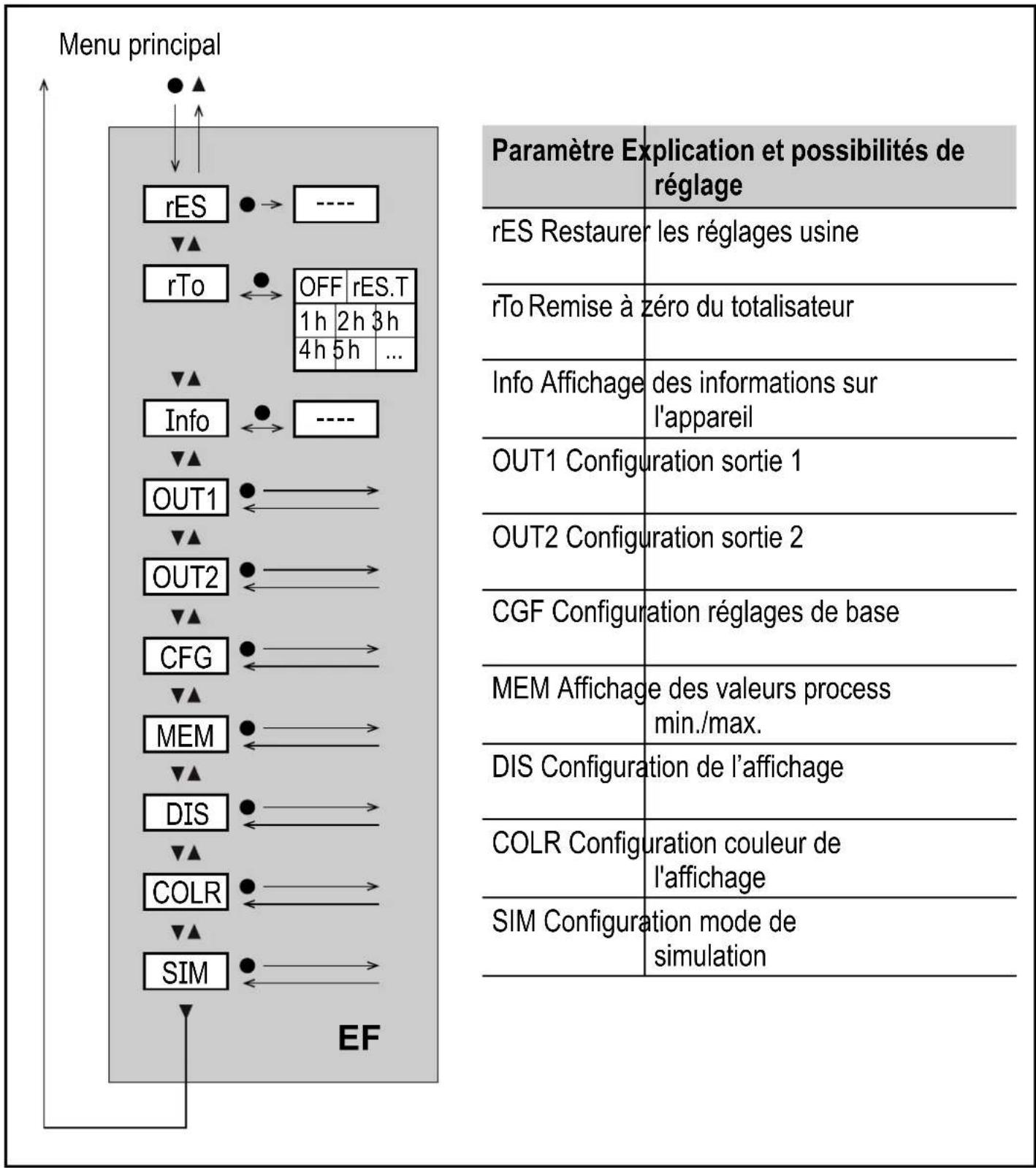

8.2 Menu principal

Affichage de la valeur process (RUN)

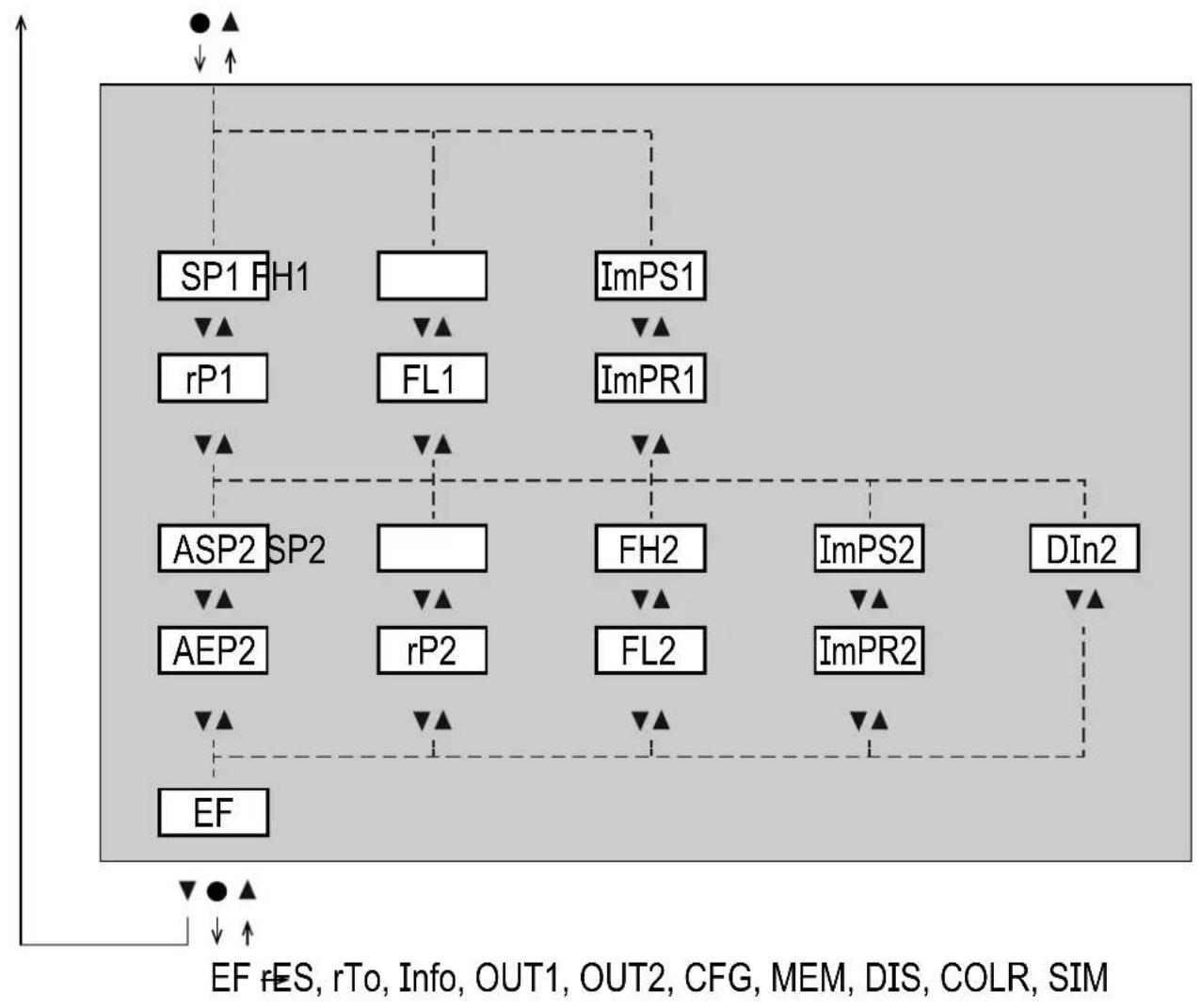

Explication des paramètres → 8.4 Sous-menu OUT1 et → 8.5 Sous-menu OUT2

Les paramètres affichés changent si le réglage usine est changé dans les sous-menus OUT1 et OUT2.

Explication sous-menu OUT1

Paramètre Explication et possibilités de réglage
SEL1 Paramètre de mesure standard pour l'évaluation de OUT1 : FLOW (débit) ou TEMP (température) ou PRES (pression)
ou1 Fonction de sortie pour OUT1 : • Débit : Hno, Hnc, Fno, Fnc, ImP • Température : Hno, Hnc, Fno, Fnc • Pression : Hno, Hnc, Fno, Fnc Hno = signal de commutation avec fonction hystérisis normalement ouvert HNC = signal de commutation avec fonction hystérisis normalement fermé Fno = signal de commutation avec fonction fenêtre normalement ouvert Fnc = signal de commutation avec fonction fenêtre normalement fermé ImP = surveillance du volume consommé (fonction totalisateur) OFF = sortie non commutée (haute impédance)
SP1 Seuil d'enclenchement pour OUT1
rP1 Seuil de déclenchement pour OUT1
FH1 Valeur limite supérieure pour OUT1
FL1 Valeur limite inférieure pour OUT1
ImPS1	Valeur d'impulsions = débit pour lequel 1 impulsion est fournie.
ImPR1	Configuration de OUT1 pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation).
dS1	Temporisation à l'enclenchement sur OUT1
dr1	Temporisation au déclenchement sur OUT1
FOU1	Comportement de OUT1 en cas d'un défaut interne : OU = La sortie se compte comme en cas normal. On = La sortie est activée / le signal analogique passé à 21,5 mA. OFF = La sortie est désactivée / le signal analogique passé à 3,5 mA. Si ou1 = ImP est sélectionné, FOU1 n'est pas accessible.

8.5 Sous-menu OUT2

Les paramètres affichés changent si le réglage usine est changé dans le sous-menu OUT2.

Explication sous-menu OUT2

Paramètre Explication et possibilités de réglage
SEL2 Paramètre de mesure standard pour l'évaluation de OUT2 : FLOW (débit) ou TEMP (température) ou PRES (pression)
ou2 Fonction de sortie pour OUT2 : • Débit : Hno, Hnc, Fno, Fnc, I, ImP • Température : Hno, Hnc, Fno, Fnc, I • Pression : Hno, Hnc, Fno, Fnc, I Hno = signal de commutation avec fonction hystérisis normalement ouvert HNC = signal de commutation avec fonction hystérisis normalement fermé Fno = signal de commutation avec fonction fenêtre normalement ouvert Fnc = signal de commutation avec fonction fenêtre normalement fermé ImP = surveillance du volume consommé (fonction totalisateur) I = signal analogique 4...20 mA In.D = entrée pour un signal exteinte de remise à zéro du compteur OFF = sortie non commutée (haute impédance)
ASP2 Valeur minimum de la sortie analogue pour OUT2
AEP2 Valeur maximum de la sortie analogue pour OUT2
SP2	Seuil d'enclenchement pour OUT2
rP2	Seuil de déclenchement pour OUT2
FH2	Valeur limite supérieure pour OUT2
FL2	Valeur limite supérieure pour OUT2
ImPS2	Valeur d'impulsions = débit pour lequel 1 impulsion est fournie.
ImPR2	Configuration de OUT2 pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation).
DIn2	Reset du totalisateur par un signal exteinte : +EDG, -EDG, HIGH, LOW
dS2	Temporisation à l'enclenchement sur OUT2
dr2	Temporisation au déclenchement sur OUT2
FOU2	Comportement de OUT2 en cas d'un défaut interne : OU = La sortie se compte comme en cas normal. On = La sortie est activée / le signal analogique passée à 21,5 mA. OFF = La sortie est désactivée / le signal analogique passée à 3,5 mA. Si ou2 = ImP est sélectionné, FOU2 n'est pas disponible.

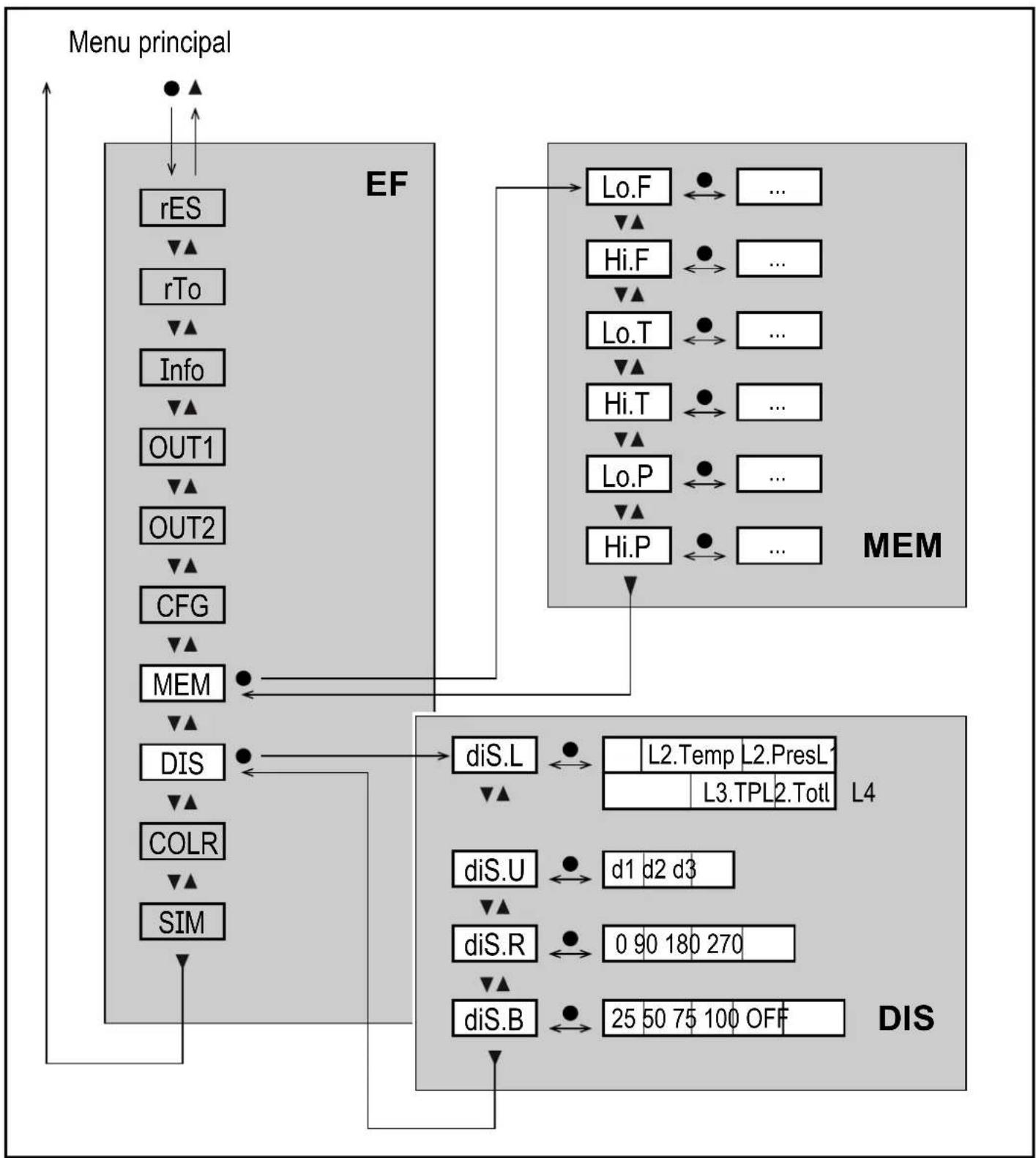

8.6 Sous-menu CFG

* Seulement disponible pour SDx6xx6

Explication sous-menu CFG

Paramètre Explication et possibilités de réglage

uni.F Unité de mesure standard pour le débit

uni.T Unité de mesure standard pour la température

uni.P Unité de mesure standard pour la pression

dAP.F Amortissement des valeurs mesurées pour le débit

dAP.P Amortissement des valeurs mesurées pour la pression

P-n Logique de commutation des sorties

MEdi Sélection des fluides (seulément disponible pour SDx6xx)

LFC Suppression de faibles débits (low flow cut-off)

rEF.P Pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent.

rEF.T Température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent.

coF Calibrage du point zéro pour la mesure de pression. La valeur mesurée interne 0 est décalée de cette valeur.

Explication sous-menu MEM

Paramètre Explication et possibilités de réglage

Lo.F Valeur minimale de la valeur de début mesurée dans le process (volume de début ou vitesse de début)

Hi.F Valeur maximale de la valeur de début mesurée dans le process (volume de début ou vitesse de début)

Lo.T Valeur minimale de la température mesurée dans le process

Hi.T Valeur maximale de la température mesurée dans le process

Lo.P Valeur minimale de la pression mesurée dans le process

Hi.P Valeur maximale de la pression mesurée dans le process

Explication sous-menu DIS

Paramètre Explication et possibilités de réglage
diS.L Affichage	de la valeur process standard L1 = valeur process actuelle pour le débit L2.Temp = valeur process actuelle pour le débit et la température L2.Pres = valeur process actuelle pour le débit et la pression L2.Totl = valeur process actuelle pour le débit et le totalisateur L3.TP = valeur process actuelle pour le débit, la température et la pression L4 = valeur process actuelle pour le débit, la température, et la pression et valeur du totalisateur actuelle
diS.U	Fréquence de rafraîchissement de l'affichage d1 = High d2 = Medium d3 = Low
diS.R	Rotation de l'afficheur : 0°, 90°, 180°, 270°
diS.B	Luminosité de l'afficheur : 25 %, 50 %, 75 %, 100 %, OFF (affichage de la valeur mesurée désactivé en mode RUN)

8.8 Sous-menu COLR, SIM

Menu principal

Explication sous-menu COLR

Les paramètres affichés changent si le réglage usine est changé dans les sous-menus OUT1 et OUT2.

Paramètre Explication et possibilités de réglage

coL.F Couleur des caractères de l'affichage pour la valeur de débit

cFH.F Valeur limite supérieure du changement de couleur pour la mesure de débit

cFL.F Valeur limite inférieure pour le changement de couleur pour la mesure de débit

coL.T Couleur des caractères de l'affichage pour la valeur de température

cFH.T Valeur limite supérieure pour le changement de couleur pour la mesure de température

cFL.T Valeur limite inférieure pour le changement de couleur pour la mesure de température

coL.P Couleur des caractères de l'affichage pour la valeur de pression

cFH.P Valeur limite supérieure pour le changement de couleur pour la mesure de pression

cFL.P Valeur limite inférieure pour le changement de couleur pour la mesure de pression

coL.V Couleur des caractères de l'affichage pour la valeur du totalisateur

bk/wh Noir/blanc en permanence

yellow Jaune en permanence

green Vert en permanence

red Rouge en permanence

r-cF L'affichage est rouge entre les valeurs limites cFL...cFH, en dehors de ces valeurs l'affichage est vert.

G-cF Afficheur en vert entre les valeurs limites cFL...cFH, en dehors l'afficheur devient rouge.

Explication sous-menu SIM

Paramètre Explication et possibilités de réglage

S.FLW Valeur de débit simulée

S.TMP Valeur de température simulée

S.PRS Valeur de pression simulée

cr.UL	Valeur mesurée inférieure à la plage de détction → message d'erreur
UL	Valeur mesurée inférieure à la plage d'affichage → message d'advertissement
OL	Valeur mesurée dépasse la plage d'affichage → message d'advertissement
cr.OL	Valeur mesurée dépasse la plage de détction → message d'erreur
S.Tim Durée de	la simulation en minutes
S.On Etat de la	simulation : OFF, On

9 Mise en service

Après la mise sous tension et la temporisation de démarrage d'env. 1 s, l'appareil se trouve en mode RUN (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres régles.

• Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :
• ACTIVE pour la fonction normalement ouverte (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc)
• INACTIVE pour la surveillance du volume consommé (ImP)
• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est de 20mA pendant le retard à la disponibilité.

Attention

Le boîtier peut s'échauffer considérablement.

Risque de brûlures.

Ne pas toucher l'appareil avec les mains. Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'ordinateur.

Les paramètres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage, avec l'installation en marche, peuvent affecter son mode de fonctionnement.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage, l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

Un paramétrage peut également être effectué via l'interface IO-Link.

Fonctions qui ne peuvent être réglées que via l'interface IO-Link : 4.9.1.

10.1 Paramétrage général

1. Changement du mode RUN au menu principal [	●]
2. Sélection du paramètre souhaïté [▲] ou [▼]
3. Passage au mode de réglage [	●]
4. Changement de la valeur de paramètre [▲] ou [▼] > 1 s	s
5. Validation de la valeur de paramètre régée [	●]
6. Retour au mode RUN > 30 secondes (timeout)

Si [■ Locked via Communication] est affiché lors de la tentative de modifier une valeur de paramètre, une communication IO-Link est active (blocage-temporaire).

Si [■ Locked via system] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

10.1.1 Sélectionner sous-menu

1. Appuyer sur [●] pour passer de l'affichage de la valeur process au menu principal.
2. Sélectionner le menu EF avec [] et appuyer sur [].
3. Sélectionner le sous-menu avec [] et appuyer sur [].

10.1.2 Passage à l'affichage de la valeur process (mode RUN)

Il y a deux possibilités :

1. Attendre 30 seconds (→ 10.1.4 Timeout).
2. Appuyer sur [] ou [] pour aller au menu précédent ou suivant.

10.1.3 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. À la livraison : non verrouillé.

Verrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [■ Set Menu lock] soit affiché.

Durant le fonctionnement : [■ Lock via key] est affiché si l'on essaie de changer les valeurs des paramètres.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Reset menu lock] soit affiché.

10.1.4 Timeout

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

10.2 Réglages pour la surveillance du débit

10.2.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

► Sélectionner [uni.F] et régler l'unité de mesure. ► Sélectionner [SELx] et régler FLOW. ► Sélectionner [oux] et régler le signal de commutation : - Hno = fonction hystérésis / normalement ouvert - Hnc = fonction hystérésis / normalement fermé ► Sélectionner [SPx] et régler la valeur à laquelle la sortie commute. ► Sélectionner [rPx] et régler la valeur à laquelle la sortie commute.

Menu OUTx : [SELx] [oux] [SPx] [rPx]

10.2.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre

► Sélectionner [uni.F] et régler l'unité de mesure. ► Sélectionner [SELx] et régler FLOW. ► Sélectionner [oux] et régler le signal de commutation : - Fno = fonction fenêtre / normalement ouvert - Fnc = fonction fenêtre / normalement fermé ► Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre. ► Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

Menu OUTx : [SELx] [oux] [FHx] [FLx]

10.2.3 Signal analogue débit OUT2

► Sélectionner [uni.F] et régler l'unité de mesure.► Sélectionner [SEL2] et régler FLOW.► Sélectionner [ou2], puis sélectionner le signal analogique : I (4...20 mA)► Sélectionner [ASP2] et régler la valeur correspondante au 4 mA.► Sélectionner [AEP2] et régler la valeur correspondante au 20 mA.

MenuOUT2 :[SEL2][ou2][ASP2][AEP2]

10.3.1 Contrôle du volume par signal d'impulsion OUT1 ou OUT2

► Sélectionner [uni.F] et régler l'unité de mesure. ► Sélectionner [SELx] et régler FLOW. ► Sélectionner [oux] et régler la sortie d'impulsions : lmP ► Sélectionner [lmPSx] et régler la valeur d'impulsions (= débit pour lequel une impulsion est fournie): 1. Sélectionner la plage de réglage avec [▲] ou [▼]. 2. Appuyer brièvement sur [●] pour valider la plage de réglage. 3. Régler la valeur numérique souhaïée avec [▲] ou [▼]. 4. Appuyer brièvement sur [●] pour appliquer la valeur. ► Sélectionner [lmPRx] et régler YES.

Menu OUTx : [SELx] [oux] [ImPSx] [ImPRx]

10.3.2 Contrôle du volume par compteur à préselection OUT1 ou OUT2

► Sélectionner [uni.F] et régler l'unité de mesure.► Sélectionner [SELx] et régler FLOW.► Sélectionner [oux] et régler la sortie d'impulsions : ImP► Sélectionner [ImPSx] et régler le volume pour lequel la sortie x com-mute.► Sélectionner [ImPRx] et régler NO.

MenuOUTx :[SELx][oux][ImPSx][ImPRx]

10.3.3 Remise à zéro du compteur manuelle

► Sélectionner [rTo] et régler rES.T. > Le totalisateur est remis à zéro.

Menu EF : [rTo]

10.3.4 Remise à zéro du compteur contrôle en fonction du temps

► Sélectionner [rTo] et régler la valeur souhaitée (intervalles d'heures, de jours ou de semaines). ► Le totalisateur est remis à zéro automatiquement après la valeur réglée.

Menu EF : [rTo]

10.3.5 Désactiver la remise à zéro du compteur

► Sélectionner [rTo] et régler OFF. > Le totalisateur n'est remis à zéro qu'après un débordement.

Menu EF: [rTo]

10.3.6 Remise à zéro du compteur par un signal externe

► Sélectionner [ou2] et régler In.D. ► Sélectionner [DIn2] et régler un signal externe de remise à zéro du compteur : - HIGH = reset avec signal haut - LOW = reset avec signal bas - +EDG = reset pour le front montant - -EDG = reset pour le front descendant > Le totalisateur est remis à zéro.

Menu OUT2 : [ou2] [DIn2]

10.4.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hysteresis

► Sélectionner [uni.T] et régler l'unité de mesure.► Sélectionner [SELx] et régler TEMP.► Sélectionner [oux] et régler le signal de commutation :- Hno = fonction hystérésis / normalement ouvert- Hnc = fonction hystérésis / normalement fermé► Sélectionner [SPx] et régler la valeur à laquelle la sortie commute.► Sélectionner [rPx] et régler la valeur à laquelle la sortie commute.

MenuOUTx :[SELx][oux][SPx][rPx]

10.4.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre

► Sélectionner [uni.T] et régler l'unité de mesure. ► Sélectionner [SELx] et régler TEMP. ► Sélectionner [oux] et régler le signal de commutation : - Fno = Fonction fenêtre / normalement ouvert - Fnc = Fonction fenêtre / normalement fermé ► Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre. ► Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

Menu OUTx : [SELx] [oux] [FHx] [FLx]

10.4.3 Signal analogique température OUT2

► Sélectionner [uni.T] et régler l'unité de mesure.► Sélectionner [SEL2] et régler TEMP.► Sélectionner [ou2], puis sélectionner le signal analogique : I (4...20 mA)► Sélectionner [ASP2] et régler la valeur correspondante au 4 mA.► Sélectionner [AEP2] et régler la valeur correspondante au 20 mA.

MenuOUT2 :[SEL2][ou2][ASP2][AEP2]

10.5.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hysteresis

► Sélectionner [uni.P] et régler l'unité de mesure. ► Sélectionner [SELx] et régler PRES. ► Sélectionner [oux] et régler le signal de commutation : - Hno = Fonction hystérésis / normalement ouvert - Hnc = Fonction hystérésis / normalement fermé ► Sélectionner [SPx] et régler la valeur à laquelle la sortie commute. ► Sélectionner [rPx] et régler la valeur à laquelle la sortie commute.

Menu OUTx : [SELx] [oux] [SPx] [rPx]

10.5.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre

► Sélectionner [uni.P] et régler l'unité de mesure. ► Sélectionner [SELx] et régler PRES. ► Sélectionner [oux] et régler le signal de commutation : - Fno = Fonction fenêtre / normalement ouvert - Fnc = Fonction fenêtre / normalement fermé ► Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre. ► Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

Menu OUTx : [SELx] [oux] [FHx] [FLx]

► Sélectionner [uni.P] et régler l'unité de mesure.► Sélectionner [SEL2] et régler PRES.► Sélectionner [ou2], puis sélectionner le signal analogique : I (4...20 mA)► Sélectionner [ASP2] et régler la valeur correspondante au 4 mA.► Sélectionner [AEP2] et régler la valeur correspondante au 20 mA.

MenuOUT2 :[SEL2][ou2][ASP2][AEP2]

10.6.1 Affichage standard

► Sélectionner [diS.L] et régler l'affichage de la valeur process : - L1 = valeur process actuelle pour le débit - L2.Temp = valeur process actuelle pour le débit et la température - L2.Pres = valeur process actuelle pour le débit et la pression - L2.Totl = valeur process actuelle pour le débit et le totalisateur - L3.TP = valeur process actuelle pour le débit, la température et la pression - L4 = valeur process actuelle pour le débit, la température et la pression et valeur du totalisateur actuelle ► Sélectionner [diS.U] et régler la fréquence de rafraîchissement de l'affichage : - d1 = High - d2 = Medium - d3 = Low
► Sélectionner [diS.R] et régler l'orientation de l'affichage : 0°, 90°, 180°, 270°
► Sélectionner [diS.B] et régler la luminosité de l'affichage : 25 %, 50 %, 75 %, 100 % ou OFF (= Mode économique d'énergie. L'affichage est désactivé en mode de fonctionnement. Les messages d'erreur sont affichés même si l'afficheur est désactivé. Activation de l'affichage en appuyant sur n'importequel bouton.)

10.6.2 Unité de mesure standard pour le débit

Sélectionner [uni. F] et régler l'unité de mesure pour l'affichage standard ( 8.1) : m³/min, m³/h, m/s, ft³/min, ft³/h, ft/s.

Régler [uni. F] avant la configuration des sorties.

La quantité consommée (valeur du compteur) est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude.

Menu CFG: [Unité F]

10.6.3 Unité de mesure standard pour la température

Sélectionner [uni. T] et régler l'unité de mesure pour l'affichage standard (→ 8.1) : °C ou °F

Régler [uni. T] avant la configuration des sorties.

Menu CFG: [unité T]

10.6.4 Unité de mesure standard pour la pression

Sélectionner [uni. P] et régler l'unité de mesure pour l'affichage standard (→ 8.1) : kPa, bar, psi.

Régler [uni. P] avant la configuration des sorties.

Menu CFG : [unité P]

10.6.5 Amortissement des valeurs mesurées

Sélectionner [dAP. F] pour la mesure de début ou [dAP. P] pour la mesure de pression et régler la constante d'amortissement en secondes (valeur 63% ).

Menu CFG : [dAP. x]

10.6.6 Logique de commutation des sorties

Sélectionner [P-n] et régler PnP ou nPn. Menu CFG :

[P-n]

10.6.7 Fluide

Sélectionner [MEDI] et régler le fluide : Ar (argon), CO2 (dioxyde de carbone), N2 (azote), AIR (air comprimé).

Ce paramètre ne peut pas être sélectionné pour les appareils SDx5xx et SDx8xx.

Menu CFG : [MédI]

10.6.8 Suppression de faibles débits

Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un débit est considéré comme nul.

Menu CFG : [LFC]

10.6.9 Conditions normalisées

Sélectionner [REF. P] et régler la pression normale. Sélectionner [REF. T] et régler la température normale.

Menu CFG:

[rEF. P]

[REF. T]

10.6.10 Calibrage du point zéro pour pression

Sélectionner [cor] et régler une valeur en bar.

La valeur mesurée interne 0 est décalée de cette valeur.

Menu CFG:

[coF]

10.6.11 Couleur des caractères de l'affichage

Sélectionner [COL. F] pour le début ou [COL. T] pour la température ou [COL. P] pour la pression et régler la valeur des caractères de la valeur process dans l'affichage standard :

• bk/wh = noir/blanc en permanence
• yellow = jaune en permanence
• green = vert en permanence
• red = rouge en permanence
• r-cF = Afficheur en rouge entre les valeurs limites cFL... cFH, en dehors l'afficheur devient vert.
• G-cF = Afficheur en vert entre les valeurs limites cFL... cFH, en dehors l'afficheur devient rouge.

Sélectionner [cFH. x] et [cFL. x] et régler les valeurs limites pour la fenêtre couleur :

• cFH. F = valeur limite supérieure pour le début
• cFL. F = valeur limite inférieure pour le début
• cFH. T = valeur limite supérieure pour la température
• cFL. T = valeur limite inférieure pour la température
• cFH. P = valeur limite supérieure pour la pression
• cFL. P = valeur limite inférieure pour la pression

Sélectionner [col. V] et régler la couleur des caractères du totalisateur :

• bk/wh = noir/blanc en permanence
• yellow = jaune en permanence
• green = vert en permanence
• red = rouge en permanence

Menu

COLR:

[coL. x]

[cFH. x]

[cFL. x]

[coL. V]

10.6.12 Temporisation à l'encagement / au déclenchement

Sélectionner [dsx] et régler la temporisation en secondes pour l'activation d'OUTx. - Sélectionner [drx] et régler la temporisation en secondes pour la désactivation d'OUTx :

Menu

OUTx:

[dSx]

[drx]

10.6.13 Comportement des sorties en cas de défaut

• Sélectionner [FOU1] et régler le comportement de la sortie 1 en cas de défaut :

Sortie de commutation

• On = La sortie 1 est fermée en cas de défaut.
• OFF = La sortie 1 est ouverte en cas de défaut.
• OU = La sortie 1 est commutée comme définie par les paramètres, indépendamment du cas de défaut.

Sélectionner [FOU2] et régler le comportement de la sortie 2 en cas de défaut :

Sortie de commutation

• On = La sortie 1 est fermée en cas de défaut.
• OFF = La sortie 1 est ouverte en cas de défaut.
• OU = La sortie 1 est commutée comme définie par les paramètres, indépendamment du cas de défaut.

Sortie analogique

• On = Le signal analogique passe à la valeur de défaut maximum ( 4.3).
• OFF = Le signal analogique passé à la valeur de début minimum ( 4.3).
• OU = Le signal analogique correspond à la valeur mesurée.

Si [ou] = Imp (surveillance du volume consommé) est sélectionné, le paramètre [FOUx] n'est pas disponible. Les impulsions continuent à être fournies indépendamment du cas de défaut.

Menu

OUT1:

[FOU1]

Menu

OUT2:

[FOU2]

10.6.14 Restaurer les réglages usine

► Sélectionner [rES]. ► Appuyer brièvement suǒI. ► Maintenir appuyé [▲] ou [▼]. > [----] est affché. ► Appuyer brièvement suǒI. > L'appareil redémarre.	Menu EF: [rES]
→ 14 Réglages usine. Il est utile que vous notice vos réglages dans ce tableau avant d'exécuter la fonction.

10.7.1 Lire les valeurs minimum et maximum

► Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur de process la plus haute ou la plus BASSE : - [Lo.F] = valeur minimale du volume de début mesuré dans le process - [Hi.F] = valeur maximale du volume de début mesuré dans le process - [Lo.T] = valeur minimale de la température mesurée dans le process - [Hi.T] = valeur maximale de la température mesurée dans le process - [Lo.P] = valeur minimale de la pression mesurée dans le process - [Hi.P] = valeur maximale de la pression mesurée dans le process Effacer la mémoire : ► Sélectionner [Lo.x] ou [Hi.x]. ► Maintenir appuyé [▲] et [▼]. > [----] est affché. ► Appuyer brièvement su●I . Il est utile d'effacer la mémoire)dès que l'appareil fonctionne dans des conditions normales pour la première fois.

Menu MEM : [Lo.x] [Hi.x]

10.7.2 Simulation

► Sélectionner [S.FLW] et régler la valeur de début à simuler. ► Sélectionner [S.TMP] et régler la valeur de température à simuler. ► Sélectionner [S.PRS] et régler la valeur de pression à simuler. ► Sélectionner [S.Tim] et régler la durée de la simulation. ► Sélectionner [S.On] et régler la fonction : - On = La simulation commence. Les valeurs sont simulées pendant la durée réglée sous [S.Tim]. Annulation avec n'importe quel bouton. - OFF = Simulation non active.

Menu SIM : [S.FLW] [S.TMP] [S.PRS] [S.Tim] [S.On]

11 Fonctionnement

Les valeurs process à afficher en permanence peuvent être prédéfinies ( 10.6.1 Affichage standard). Il est possible de déterminer une unité par défaut pour la mesure de début, la mesure de température et la mesure de pression ( 10.6.2 et 10.6.3 et 10.6.4).

Contrairement à l'affichage de défaut préréglé, l'affichage peut être changé en appuyant sur le bouton [▲] ou [▼] → 8.1 Affichage de la valeur process (RUN).

12 Correction d'erreurs

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'état sont classifiés selon la recommandation Namur NE107.

Si plusieurs défauts se produisent simultanément, seul le message de défaut le plus important est affiché.

En cas de défaillance d'une des valeurs process, les autres valeurs process continuent à être disponibles.

Des fonctions de diagnostic supplémentaires sont disponibles via IO-Link → description des interfaces IODD sur www.ifm.com

Ligne des valeurs process	Ligne de titre	LED détat	Type	Description	Comportement de la sortie	Correction d'erreurs
ERROR	ERROR --- Appareil déflectifs et autres / mauvais fonctionnement			FOU Remplacer l'appareil.
Désac-tivé	Désac-tivé	--- Tension d'alimenta-tion trop BASSE		Inac-tive	Vérifier la tension d'alimentation. Modi-fier le réglage [diS.B] (→10.6.1).
PArA Pa-rameter Error		--- Parametrie et regrasse en dehors de la plage valable.			FOU Répéter le paramé-trage.
ERROR Pres-sure Error		--- Erreurs et de la mesure de pression			FOU Vérifier la mesure de pression. Remplacer l'appareil.
ERROR Flow Error		--- Erreurs et de la mesure de début			FOU Vérifier la mesure de début. Remplacer l'appareil.
ERROR Temp Error		--- Erreurs et de la mesure de température			FOU Vérifier la mesure de température. Remplacer l'appareil.
cr.OL Critical over limit		--- Dépassemment critique de la plage de détéction*			FOU Vérifier la plage de début / plage de température / plage de pression.
cr.UL Critical under limit		--- Non aréinte critique de la plage de détéction*			FOU Vérifier la plage de température.
--- Short circuit OUT1/OUT2		OUT1 OUT2	?	Court-circuit OUT1 et OUT2	--- Contrôler si un court-circuit ou un courant de surcharge se produit sur les sor-ties de commutation OUT1 et OUT2
Ligne des va-leurs process	Ligne de titre	LED d'état	Type	Description	Comportement de la sortie	Correction d'erreurs
--- Short circuit OUT1		OUT1	?	Court-circuit OUT1 ---	Contrôle si un court-circuit ou un courant de surcharge se produit sur la sortie de commuta-tion OUT1
--- Short circuit OUT2		OUT2	?	Court-circuit OUT2 ---	Contrôle si un court-circuit ou un courant de surcharge se produit sur la sortie de commuta-tion OUT2
OL Over limit		--- Plage de ?	détction * dépassée		OU Vérifier la plage de début / plage de température / plage de pression.
UL Under limit		--- Plage de ?	détction * non atteinte		OU Vérifier la plage de début / plage de température / plage de pression.
Lock via key	--- ---	Boutons de régrange		sur l'appareil verrouil-lés, modification des paramètres refusée.	OU Déverrouiller l'appa-reil → 10.1.3
Lock via commu-nication	--- ---	Le paramétrage est bloqué via des bou-tons, le paramétrage via la communication IO-Link est actif.			OU Terminer le paramé-trage via la communi-cation IO-Link.
Ligne des valeurs processés	Ligne de titre	LED d'objet	Type	Description	Comportement de la sortie	Correction d'erreurs
Lock via system	--- ---	Boutons de régrée	?	verrouillés via le calcul de paramétrage, la modification des paramètres est refusée.	OU D'éverrouiller l'ap-pareil via l'interface IO-Link au moyen du calcul de paramétrage.
IO-Link I/O-Link flash	O-Link flash	OUT1 OUT2	?	Fonction IO-Link pour l'identification optique de l'apparéil est active.	OU D'ésactiver la fonction IO-Link.

*Plage de détection → 4.3, figure 1.

Erreur. En cas de défaut, les sorties se comportent selon le réglage des paramètres [FOU1] et [FOU2] (→ 10.6.13).

Avertissement

LED clignote

LED clignote rapidement

13 Maintenance, réparation et élimination

Normalement, il n'est pas nécessaire de prendre des mesures relatives à la maintenance.

Définir des intervalles de vérification du calibrage adaptés aux exigences du process.

Recommandation : tous les 12 mois.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

14 Réglages usine

Menu Paramètre Réglage		usine Réglage utiliser
EF rTo OFF
OUT1 SEL	1 FLOW
	ou1 Hno
	SP1 / FH1 20 %
	rP1 / FL1 19 %
	ImPS1	SD55xx SD56xx SD65xx SD66xx SD58xx SD68xx SD68xxx SD8xxx SD9xxx SD2xxx	0,0001 m³ (0,005 scf)
			0,000005 I
			0,000010 I
			0,001 m³ (0,04 scf)
	ImPR1 YES
	dS1 0
	dr1 0
	FOU1	OFF
OUT2 SEL	2 FLOW
	ou2	I
	ASP2	0 %
	AEP2	100 %
	SP2 / FH2 40 %
	rP2 / FL2	39 %
Menu Paragemetre Réglage		usine Réglage verfügbar
	ImPS2	SD55xxSD56xxSD65xxSD66xxSD58xxSD68xxSD8xxxSD9xxxSD2xxx	0,0001 m3(0,005 scf)0,000005 |0,000010 |0,001 m3(0,04 scf)
	ImPR2 YES
	DIn2 +EDG
	dS2	0
	dr2	0
	FOU2	OFF
CFG Uni.F	m	3/h
	uni.T	SDxxx0 |CSDxxx1 |F
	uni.P	SDxxx0 |barSDxxx1 |psi
	dAP.F	0,6 s
	dAP.P	0,06 s
	P-n	PnP
	MEdi *	CO2
	LFC	SD5xxx	0,02 m3/h(0,7 scfh)
		SD6xxx	0,1 m3/h(4 scfh)
		SD8xxx	0,3 m3/h(11 scfh)
		SD9xxx	0,5 m3/h(18 scfh)
		SD2xxx	2,0 m3/h(71 scfh)
Menu Paramètre Réglage		usine Réglage utiliser
	rEF.P	1013 mbar
	rEF.T	15 °C
	coF	0
DIS diS.L	3.TP
	diS.U d3
	diS.R 0
	diS.B 75
COLR colL.F bk/wh
		coL.T bk/wh
		coL.P bk/wh
		coL.V bk/wh

MAW = valeur initiale de l'étendue de mesure

Les pourcentages se réfèrent à la valeur finale de l'étendue de mesure MEW.

*subsection pour SDx6xx
