РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Orbitig 200 A GYS

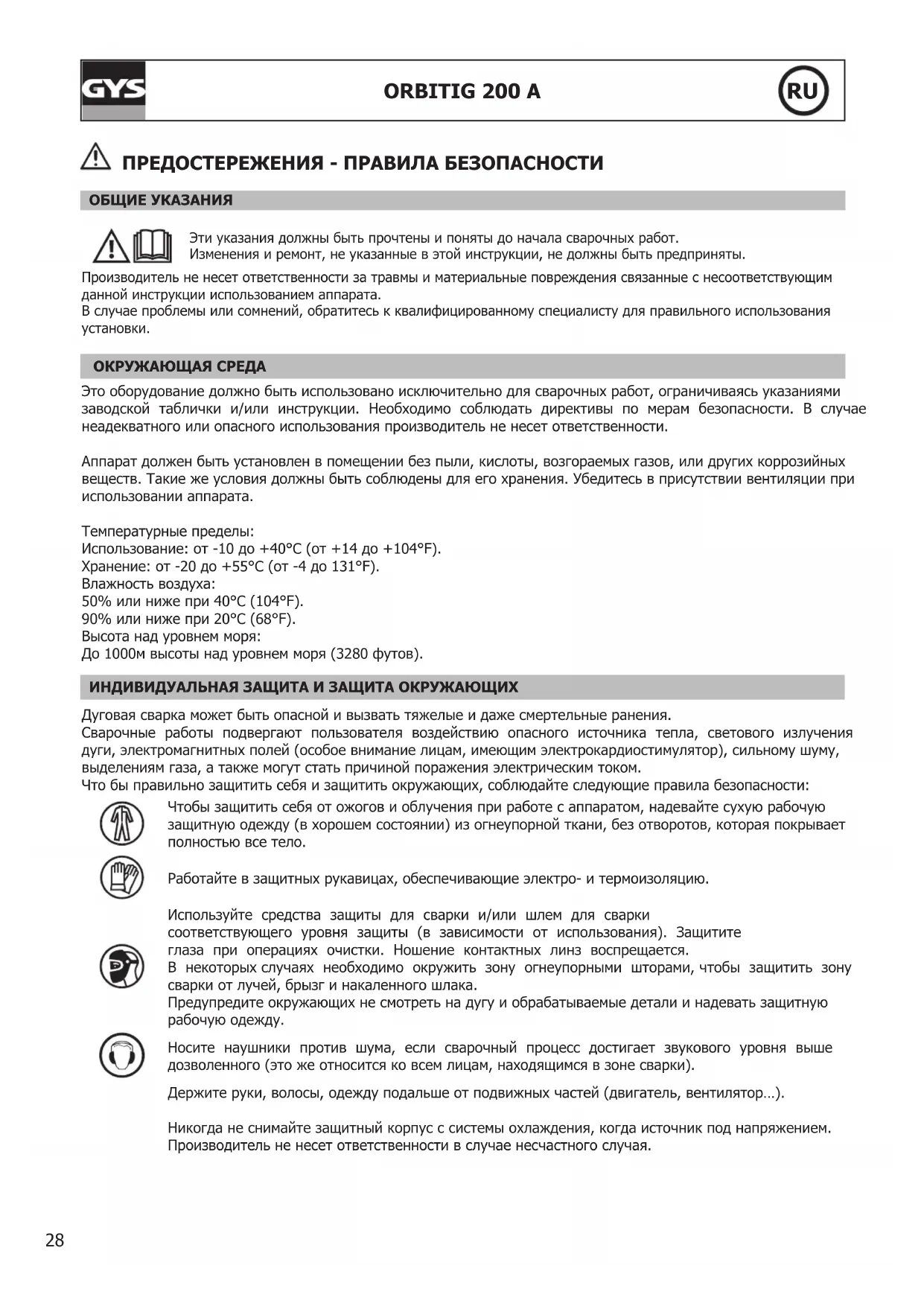

ПРЕДОСТЕРЕЖЕНИЯ - ПРАВИЛА БЕЗОПАСНОСТИ ОБЩИЕ УКАЗАНИЯ Эти указания должны быть прочтены и поняты до начала сварочных работ.Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты.Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата.В случае проблемы или сомнений, обратитесь к квалифицированному специалисту для правильного использования установки. ОКРУЖАЮЩАЯ СРЕДА Это оборудование должно быть использовано исключительно для сварочных работ, ограничиваясь указаниями заводской таблички и/или инструкции. Необходимо соблюдать директивы по мерам безопасности. В случае неадекватного или опасного использования производитель не несет ответственности. Аппарат должен быть установлен в помещении без пыли, кислоты, возгораемых газов, или других коррозийных веществ. Такие же условия должны быть соблюдены для его хранения. Убедитесь в присутствии вентиляции при использовании аппарата. Температурные пределы: Использование: от -10 до +40°C (от +14 до +104°F). Хранение: от -20 до +55°C (от -4 до 131°F). Влажность воздуха: 50% или ниже при 40°C (104°F). 90% или ниже при 20°C (68°F). Высота над уровнем моря: До 1000м высоты над уровнем моря (3280 футов). ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖАЮЩИХ Дуговая сварка может быть опасной и вызвать тяжелые и даже смертельные ранения. Сварочные работы подвергают пользователя воздействию опасного источника тепла, светового излучения дуги, электромагнитных полей (особое внимание лицам, имеющим электрокардиостимулятор), сильному шуму, выделениям газа, а также могут стать причиной поражения электрическим током. Что бы правильно защитить себя и защитить окружающих, соблюдайте следующие правила безопасности: Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает полностью все тело. Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию. Используйте средства защиты для сварки и/или шлем для сварки соответствующего уровня защиты (в зависимости от использования). Защитите глаза при операциях очистки. Ношение контактных линз воспрещается. В некоторых случаях необходимо окружить зону огнеупорными шторами, чтобы защитить зону сварки от лучей, брызг и накаленного шлака. Предупредите окружающих не смотреть на дугу и обрабатываемые детали и надевать защитную рабочую одежду. Носите наушники против шума, если сварочный процесс достигает звукового уровня выше дозволенного (это же относится ко всем лицам, находящимся в зоне сварки). Держите руки, волосы, одежду подальше от подвижных частей (двигатель, вентилятор…). Никогда не снимайте защитный корпус с системы охлаждения, когда источник под напряжением. Производитель не несет ответственности в случае несчастного случая.29 ORBITIG 200 A

Только что сваренные детали горячи и могут вызвать ожоги при контакте с ними. Во время техобслуживания горелки или электрододержателя убедитесь, что они достаточно охладились и подождите как минимум 10 минут перед началом работ. При использовании горелки с жидкостным охлаждением система охлаждения должна быть включена, чтобы не обжечься жидкостью. Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и

СВАРОЧНЫЕ ДЫМ И ГАЗ Выделяемые при сварке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика-респиратором. Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности. Будьте внимательны: сварка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того, сварка некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или даже бериллий, может быть чрезвычайно вредной. Следует очистить от жира детали перед сваркой. Газовые баллоны должны быть складированы в открытых или хорошо проветриваемых помещениях. Они должны быть в вертикальном положении и закреплены на стойке или тележке. Ни в коем случае не варить вблизи жира или краски. РИСК ПОЖАРА И ВЗРЫВА Полностью защитите зону сварки. Возгораемые материалы должны быть удалены как минимум на 11

Противопожарное оборудование должно находиться вблизи проведения сварочных работ. Удалите людей, возгораемые предметы и все емкости под давлением на безопасное расстояние. Ни в коем случае не варите в контейнерах или закрытых трубах. В случае, если они открыты, то перед сваркой их нужно освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы …). Шлифовальные работы не должны быть направлены в сторону аппарата или в сторону возгораемых материалов. ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ Используемая электрическая сеть должна обязательно быть заземленной. Соблюдайте калибр предохранителя указанный на аппарате. Электрический разряд может вызвать прямые или косвенные ранения, и даже смерть. Никогда не дотрагивайтесь до частей под напряжением как внутри, так и снаружи источника, когда он под напряжением (горелки, зажимы, кабели, электроды), т.к. они подключены к сварочной цепи. Перед тем, как открыть источник, его нужно отключить от сети и подождать 2 минуты для того, чтобы все конденсаторы разрядились. Никогда не дотрагивайтесь одновременно до горелки или электрододержателя и до зажима массы. Если кабели, горелки повреждены, попросите квалифицированных и уполномоченных специалистов их заменить. Размеры сечения кабелей должны соответствовать применению. Всегда носите сухую одежду в хорошем состоянии для изоляции от сварочной цепи. Носите изолирующую обувь независимо от той среды, где вы работаете. КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ Это оборудование класса A не подходит для использования в жилых кварталах, где электрический ток подается общественной системой питания низкого напряжения. В таких кварталах могут возникнуть трудности обеспечения электромагнитную совместимость из-за кондуктивных и индуктивных помех на радиочастоте. Этот аппарат соответствует норме CEI 61000-3-12. ЭЛЕКТРОМАГНИТНЫЕ ИЗЛУЧЕНИЯ Электрический ток, проходящий через любой проводник, вызывает локализованные электромагнитные поля (EMF). Сварочный ток вызывает электромагнитное поле вокруг сварочной цепи и сварочного оборудования.30 ORBITIG 200 A

Электромагнитные поля EMF могут создать помехи для некоторых медицинских имплантатов, например электрокардиостимуляторов. Меры безопасности должны быть приняты для людей, носящих медицинские имплантаты. Например, ограничение доступа для прохожих или оценка индивидуального риска для сварщика. Чтобы свести к минимуму воздействие электромагнитных полей сварочных цепей, сварщики должны следовать следующим указаниям:

• сварочные кабели должны находиться вместе; если возможно соедините их хомутом;

• ваше туловище и голова должны находиться как можно дальше от сварочной цепи;

• не обматывайте сварочные кабели вокруг вашего тела;

• ваше тело не должно быть расположено между сварочными кабелями. Оба сварочных кабеля должны быть расположены по одну сторону от вашего тела;

• закрепите кабель заземления на свариваемой детали как можно ближе с зоне сварки;

• не работаете рядом, не сидите и не облокачивайтесь на источник сварочного тока;

• не варите, когда вы переносите источник сварочного тока или устройство подачи проволоки. Лица, использующие электрокардиостимуляторы, должны проконсультироваться у врача перед работой с данным оборудованием. Воздействие электромагнитного поля в процессе сварки может иметь и другие, еще не известные науке, последствия для здоровья. РЕКОМЕНДАЦИИ ДЛЯ ОЦЕНКИ СРЕДЫ ДЛЯ СВАРОЧНОЙ УСТАНОВКИ Общие положения Пользователь отвечает за установку и использование установки ручной дуговой сварки, следуя указаниям производителя. При обнаружении электромагнитных излучений пользователь аппарата ручной дуговой сварки должен разрешить проблему с помощью технической поддержки производителя. В некоторых случаях это корректирующее действие может быть достаточно простым, например заземление сварочной цепи. В других случаях возможно потребуется создание электромагнитного экрана вокруг источника сварочного тока и всей свариваемой детали путем монтирования входных фильтров. В любом случае электромагнитные излучения должны быть уменьшены так, чтобы они больше не создавали помех. Оценка зоны сварки Перед установкой оборудования дуговой сварки пользователь должен оценить возможные электромагнитные проблемы, которые могу возникнуть в окружающей среде. Следующие моменты должны быть приняты во внимание: а) наличие над, под или рядом с оборудованием для дуговой сварки, других кабелей питания, управления, сигнализации и телефона; b) приемники и передатчики радио и телевидения; c) компьютеров и других устройств управления; d) оборудование для безопасности, например, защита промышленного оборудования; e) здоровье находящихся по-близости людей, например, использующих кардиостимуляторы и устройства от глухоты; f) инструмент, используемый для калибровки или измерения; g) помехоустойчивость другого оборудования, находящегося поблизости. Пользователь должен убедиться в том, что все аппараты в помещении совместимы друг с другом. Это может потребовать соблюдения дополнительных мер защиты: h) определенное время дня, когда сварка или другие работы можно будет выполнить. Размеры окружающей среды, которые надо учитывать, зависят от конструкции здания и других работ, которые в нем проводятся. Рассматриваемая зона может простираться за пределы размещения установки. Оценка сварочной установки Помимо оценки зоны, оценка аппаратов ручной дуговой сварки может помочь определить и решить случаи электромагнитных помех. Оценка излучений должна учитывать измерения в условиях эксплуатации, как это указано в Статье 10 CISPR 11. Измерения в условиях эксплуатации могут также позволить подтвердить эффективность мер по смягчению воздействия. РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ a. Общественная система питания: аппарат ручной дуговой сварки нужно подключить к общественной сети питания, следуя рекомендациям производителя. В случае возникновения помех возможно будет необходимо принять дополнительные предупредительные меры, такие как фильтрация общественной системы питания. Возможно защитить шнур питания аппарата с помощью экранизирующей оплётки, либо похожим приспособлением (в случае если аппарат ручной дуговой сварки постоянно находится на определенном рабочем месте). Необходимо обеспечить электрическую непрерывность экранизирующей оплётки по всей длине. Необходимо подсоединить экранизирующую оплётку к источнику сварочного тока для обеспечения хорошего электрического контакта между шнуром и корпусом источника сварочного тока. b. Техобслуживание аппарата ручной дуговой сварки: аппарат ручной дуговой сварки нужно необходимо периодически обслуживать согласно рекомендациям производителя. Необходимо, чтобы все доступы, люки и откидывающиеся части корпуса были закрыты и правильно закреплены, когда аппарат ручной дуговой сварки готов к работе или находится в рабочем состоянии. Необходимо, чтобы аппарат ручной дуговой сварки не был переделан31 ORBITIG 200 A

каким бы то ни было образом, за исключением настроек, указанных в руководстве производителя. В частности, следует отрегулировать и обслуживать искровой промежуток дуги устройств поджига и стабилизации дуги в соответствии с рекомендациями производителя. c. Сварочные кабели : кабели должны быть как можно короче и помещены друг рядом с другом вблизи от пола или на полу. d. Эквипотенциальные соединения: необходимо обеспечить соединение всех металлических предметов окружающей зоны. Тем не менее, металлические предметы, соединенные со свариваемой деталью, увеличивают риск для пользователя удара электрическим током, если он одновременно коснется этих металлических предметов и электрода. Оператор должен быть изолирован он таких металлических предметов. e. Заземление свариваемой детали: В случае, если свариваемая деталь не заземлена по соображениям электрической безопасности или в силу своих размеров и своего расположения, как, например, в случае корпуса судна или металлоконструкции промышленного объекта, то соединение детали с землей, может в некоторых случаях, но не систематически, сократить выбросы. Необходимо избегать заземление деталей, которые могли бы увеличить для пользователей риски ранений или же повредить другие электроустановки. При надобности, следует напрямую подсоединить деталь к земле, но в некоторых странах, которые не разрешают прямое подсоединение, его нужно сделать с помощью подходящего конденсатора, выбранного в зависимости от национального законодательства. f. Защита и экранизирующая оплётка: выборочная защита и экранизирующая оплётка других кабелей и оборудования, находящихся в близлежащем рабочем участке, поможет ограничить проблемы, связанные с помехами. Защита всей сварочной зоны может рассматриваться в некоторых особых случаях. ТТРАНСПОРТИРОВКА И ТРАНЗИТ ИСТОЧНИКА СВАРОЧНОГО ТОКА Источника сварочного тока оснащен ручками для транспортировки, позволяющими переносить аппарат. Будьте внимательны: не недооценивайте вес аппарата. Рукоятка(-и) не может(-гут) быть использована(-ы) для строповки.Не пользуйтесь кабелями или горелкой для переноса источника сварочного тока. Его можно переносить только в вертикальном положении.Не переносить источник тока над людьми или предметами. УСТАНОВКА АППАРАТА

• Поставьте источник сварочного тока на пол, максимальный наклон которого 10°.• Степень защиты IP зависит от монтирования в корпус сварочного устройства.
• Источник сварочного тока должен быть укрыт от проливного дождя и не стоять на солнце. Шнур питания, удлинитель и сварочный кабель должны полностью размотаны во избежание перегрева. Производитель не несет ответственности относительно ущерба, нанесенного лицам или предметам, из-за неправильного и опасного использования этого оборудования. ОБСЛУЖИВАНИЕ / СОВЕТЫ
• Техническое обслуживание должно производиться только квалифицированным специалистом. Советуется проводить ежегодное техобслуживание.• Отключите питание, выдернув вилку из розетки, и дождитесь остановки вентилятора перед тем, как приступить к техобслуживанию. Внутри аппарата высокие и опасные напряжение и ток.• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.• Регулярно проверяйте состояние провода питания. Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.• Оставляйте отверстия источника сварочного тока свободными для прохождения воздуха.• Не использовать данный аппарат для разморозки труб, зарядки батарей/аккумуляторов или запуска двигателей. УСТАНОВКА И ПРИНЦИП ДЕЙСТВИЯ Только опытный и уполномоченный производителем специалист может осуществлять установку. Во время установки убедитесь, что источник отключен от сети. Последовательные или параллельные соединения источника запрещены.32 ORBITIG 200 A

ОПИСАНИЕ ОБОРУДОВАНИЯ Источник 200A - это инверторный источник сварочного тока для сварки тугоплавким электродом (TIG) на постоянном токе (DC). Полностью управляемый автоматом. Передача информации производится с помощью BUS CAN (шина аналого- цифрового преобразования данных) и протокола CAN OPEN. Источник тока в режиме реального времени следует и корректирует данную автоматом команду. Этот режим называется «TRACKING».

КОММУНИКАЦИЯ CAN OPEN - АДАПТАЦИЯ ШИНЫ CAN

арт. 012448 Резистор 120R отсутствует в изделии арт. 075221 Résistance 120R présente dans le produit ПИТАНИЕ - ВКЛЮЧЕНИЕ Источник 200A поставляется без вилки. Он оснащен системой «Flexible Voltage» и et питается от электрической установки С ЗАЗЕМЛЕНИЕМ от 110В до 240В (50 - 60 Гц). Эффективное значение потребляемого тока (I1e) для использования при максимальных условиях указано на источнике сварочного тока. Проверьте что питание и его защиты (плавкий предохранитель и/или прерыватель) совместимы с током, необходимым для работы аппарата. Пользователь должен обеспечить доступ к вилке. В источнике тока срабатывает защита, если напряжение питания ниже или выше 15% заданных напряжений (отправляется код ошибки). ИСПОЛЬЗОВАНИЕ УДЛИНИТЕЛЯ Удлинители должны иметь размер и сечение в соответствии с напряжением аппарата. Используйте удлинитель, отвечающий национальным нормам. Напряжение на входе Длина - Сечение удлинителя Источник 200A 230V < 100m - 2.5 mm²110V < 45m - 2.5 mm² < 100m - 4 mm² СВАРКА ВОЛЬФРАМОВЫМ ЭЛЕКТРОДОМ В СРЕДЕ ИНЕРТНОГО ГАЗА (РЕЖИМ TIG) Подключение и рекомендации Подключите зажим массы к положительному коннектору подсоединения (+). Подключите кабель мощности горелки к отрицательному коннектору подсоединения (–). Убедитесь в том, что горелка правильно оснащена и что расходные комплектующие (ручные тиски, держатель втулки, диффузор и сопло) не изношены. СВАРОЧНЫЕ МЕТОДЫ TIG

• TIG DC Этот сварочный режим на постоянном токе предназначен для таких железных сплавов, как стальные сплавы, а также для меди и медных сплавов.

• TIG DC Pulsé Данный режим импульсно-дуговой сварки чередует импульсы сильного тока (I, сварочный импульс) и импульсы слабого тока (I_Froid, импульс охлаждения детали). Этот импульсный режим позволяет соединять детали, ограничивая температуру. ВЫБОР ВИДА ПОДЖИГА Дугогасительное и стабилизирующее устройство предназначено для ручного и механического управления. TIG HF : высокочастотный поджиг без контакта. Внимание! Увеличение длины кабеля горелки или других кабелей за пределы максимальной длины рекомендуемой производителем увеличит риск поражения электротоком. TIG LIFT : контактный поджиг (для среды, чувствительной к помехам ВЧ)33 ORBITIG 200 A

РЕКОМЕНДУЕМЫЕ КОМБИНАЦИИ Ток (А) Ø Электрод (мм) Ø Сопло (мм)Расход газа (Аргон л/мин)0.3 - 3 mm 5 - 75 1 6.5 6 - 72.4 - 6 mm 60 - 150 1.6 8 6 - 74 - 8 mm 100 - 200 2 9.5 7 - 86.8 - 8.8 mm 170 - 220 2.4 11 8 - 9ЗАТАЧИВАНИЕ ЭЛЕКТРОДАДля оптимального функционирования рекомендуется использование электрода, заточенного следующим образом :

L = 3 х d для слабого тока.L = d для высокого тока.НЕИСПРАВНОСТЬ, ПРИЧИНА, УСТРАНЕНИЕНеисправность Причина УстранениеИсточник не работает, передача информации отсутствует.Установка неисправна (неисправны плавкие предохранители, прерыватели или дифференциал).Проверьте электрическую установку и, при надобности, замените неисправные защиты.Источник 200A не отвечает на команды автомата.Между автоматом и источником не происходит передачи информации по протоколу CAN OPEN.Проверьте проволочный монтаж, направление подсоединений и распределение штырей.

1- N.C2- CAN_LOW3- CAN_GND4- N.C5- CAN_SHIELD6- GND (0 Vdc)7- CAN_HIGH8- CAN_V+ (N.C)9- N.Cарт. 075221Источник 200A не отвечает на команды автомата.Между автоматом и источником не происходит передачи информации по протоколу CAN OPEN.

Bit [1;3] : Скорость передачи данных в бодах = 250 Kbit/s (100b) Bit [4;8] : Адрес узла = 10 (01010b) Источник 200A под напряжением, но он не выдает больше тока. Сработала тепловая защита аппарата. Ждите окончания работы термозащиты в течение максимум 3 минут. Источник 200A под напряжением, но аппарат не варит.Плохой контакт в месте подключения зажима массы или держателя электрода.Проверьте подсоединение кабелей к аппарату.34 ORBITIG 200 A

Источник 200А под напряжением. Вы ощущаете покалывание при прикосновении к корпусу. Непрерывность заземления

Мультиметр в положении « Ohm- metre » Отключите источник и проверьте непрерывность заземления между аппаратом и сетевым шнуром. Замеренное сопротивление должно быть слабым (короткое замыкание) Если OK Попросите специалиста проверить электропроводку. Источник 200A под напряжением, но варит плохо. Ошибка полярности (+/-). Проверьте полярность (+/-).

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов: - документ, подтверждающий покупку (с датой): кассовый чек, инвойс....35 ORBITIG 200 A
