РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ K 7 Power Control Kärcher

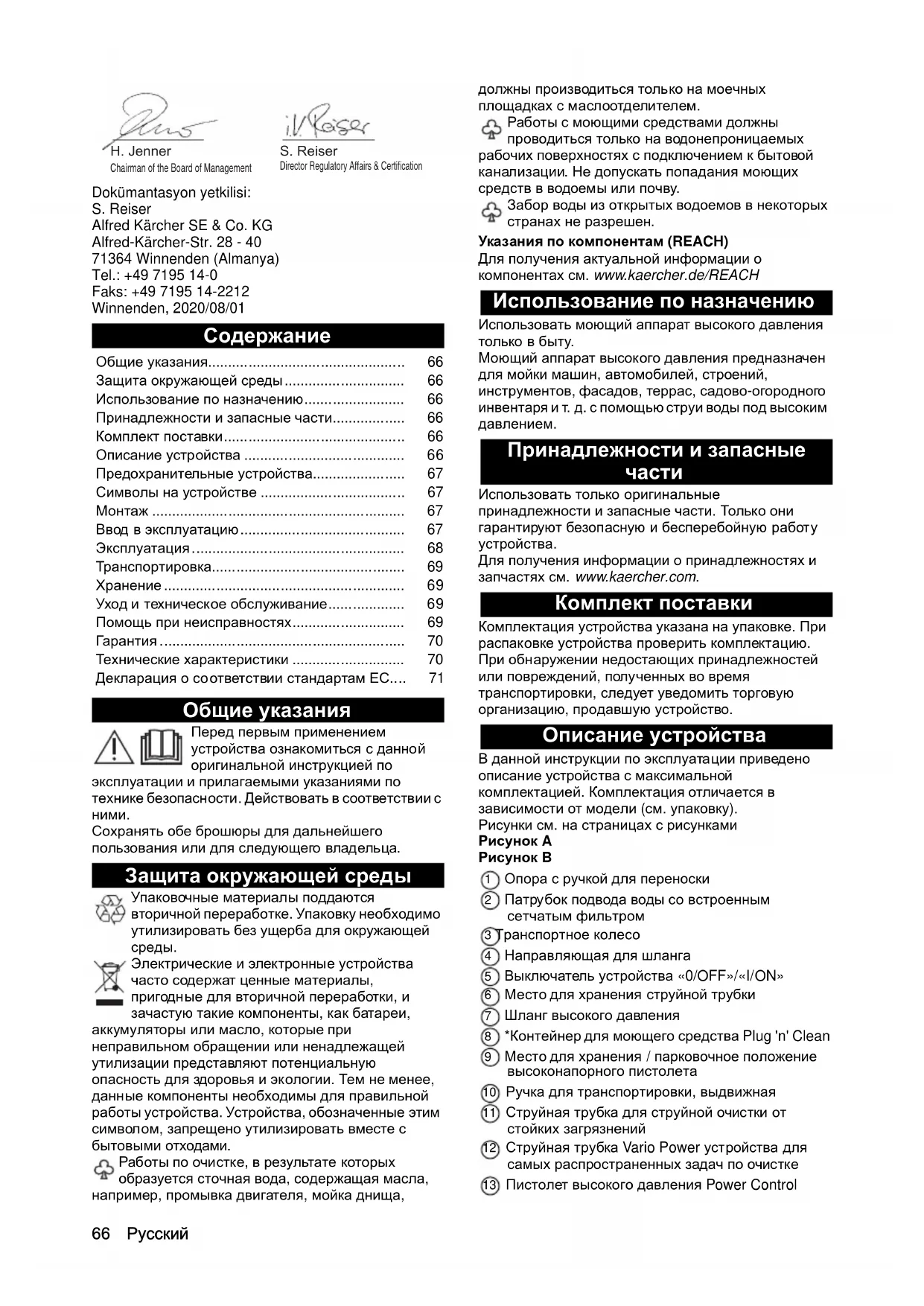

Общие указания Перед первым применением устройства ознакомиться с данной оригинальной инструкцией по эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с

Сохранять обе брошюры для дальнейшего пользования или для следующего владельца. Защита окружающей среды Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее,

ые компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами. Работы по очистке, в результате которых образуется сточная вода, содержащая масла, например, промывка двигателя, мойка днища, должны производиться только на моечных площадках с маслоотделителем. Работы с моющими средствами должны проводиться только на водонепроницаемых рабочих поверхностях с подключением к бытовой канализации. Не допускать попадания моющих средств в водоемы или почву. Забор воды из открытых водоемов в некоторых странах не разрешен. Указания по компонентам (REACH) Для получения актуальной информации о

омпонентах см. www.kaercher.de/REACH Использование по назначению Использовать моющий аппарат высокого давления только в быту. Моющий аппарат высокого давления предназначен для мойки машин, автомобилей, строений, инструментов, фасадов, террас, садово-огородного инвентаря и т. д. с помощью струи воды под высоким

Принадлежности и запасные

• Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com. Комплект поставки Комплектация устройства указана на упаковке. При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство. Описание устройства В данной инструкции по эксплуатации приведено описание устройства с максимальной комплектацией. Комплектация отличается в зависимости от модели (см. упаковку). Рисунки см. на страницах с рисунками Рисунок A Рисунок B 1 Опора с ручкой для переноски 2 Патрубок подвода воды со встроенным сетчатым фильтром 3 Транспортное колесо 4 Направляющая для шланга 5 Выключатель устройства «0/OFF»/«I/ON» 6 Место для хранения струйной трубки 7 Шланг высокого давления 8 *Контейнер для моющего средства Plug 'n' Clean 9 Место для хранения / парковочное положение высоконапорного пистолета 10 Ручка для транспортировки, выдвижная 11 Струйная трубка для струйной очистки от стойких загрязнений 12 Струйная трубка Vario Power устройства для самых распространенных задач по очистке 13 Пистолет высокого давления Power Control Общие указания p. 66
• Защита окружающей среды p. 66
• Использование по назначению p. 66
• Принадлежности и запасные части p. 66
• Комплект поставки p. 66
• Описание устройства p. 66
• Предохранительные устройства p. 67
• Символы на устройстве p. 67
• Монтаж p. 67
• Ввод в эксплуатацию p. 67
• Эксплуатация p. 68
• Транспортировка p. 69
• Хранение p. 69
• Уход и техническое обслуживание p. 69
• Помощь при неисправностях p. 69
• Гарантия p. 70
• Технические характеристики p. 70
• Декларация о со ответствии стандартам ЕС Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. ReiserРусский 67 14 Кнопка для отсоединения шланга высокого давления от высоконапорного пистолета 15 Рычаг пистолета высокого давления 16 Фиксатор высоконапорного пистолета 17 Ручка для переноски 18 Держатель шланга 19 Барабан для шланга высокого давления 20 Рукоятка для шлангового барабана 21 Фирменная табличка 22 Отсек для принадлежностей 23 Крючки для крепления сетки 24 Сеть для отсека для принадлежностей 25 Сетевой кабель со штепсельной вилкой 26 Муфта для подвода воды 27 **Садовый шланг (армированный, минимальный диаметр 1/2 дюйма (13 мм), минимальная длина 7,5 м, со стандартной быстроразъемной муфтой) 28 **Всасывающий шланг KÄRCHER для подачи воды из открытых емкостей (№ для заказа 2.643- 100.0) p. 71

• опция, ** требуется дополнительно Предохранительные устройства 몇 ОСТОРОЖНО Отсутствующие или измененные предохранительные устройства Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими. Выключатель устройства Выключатель устройства препятствует непреднамеренной работе устройства. Фиксатор высоконапорного пистолета Фиксатор блокирует рычаг высоконапорного пистолета и защищает от непреднамеренного запуска устройства. Функция автоматического останова Если рычаг высоконапорного пистолета отпускается, манометрический выключатель отключает насос, подача воды под высоким давлением прекращается. При нажатии на рычаг насос снова включается. Защитный автомат двигателя При чрезмерном напряжении в сети, защитный автомат двигателя отключает устройство. Символы на устройстве

Рисунки см. на страницах с рисунками. Подготовить входящие в комплект поставки винты и соответствующую отвертку. Перед вводом в эксплуатацию установить незакрепленные прилагаемые части на устройстве. Установка сетки для принадлежностей

1. Повесить сетку для принадлежностей на крючки.

Рисунок C Протягивание шланга высокого давления через направляющую для шланга

1. Шланг высокого давления продеть сзади через

направляющую для шланга. Рисунок D Установка муфты для подвода воды

1. Привинтить муфту для подвода воды к патрубку

для подвода воды на устройстве. Рисунок E Ввод в эксплуатацию

Убедитесь, что сопротивление сети в точке подключения (см. главу Технические характеристики) не превышает максимально допустимое сопротивление. В случае возникновения вопросов относительно полного сопротивления сети в точке подключения необходимо связаться со своей организацией по энергоснабжению.

1. Поставить устройство на ровную поверхность.

2. Для устройств со шланговым барабаном:

Полностью размотать шланг высокого давления с барабана.

3. Для устройств без шлангового барабана:

Полностью размотать шланг высокого давления и распутать петли и перекручивания (при

4. Полностью протянуть шланг высокого давления

5. Вставить шланг высокого давления в

высоконапорный пистолет до щелчка.

Следить за правильным выравниванием ниппеля. Рисунок F

6. Проверить надежность соединения, потянув за

шланг высокого давления.

7. Вставить штепсельную вилку в розетку.

Подача воды Параметры для подключения указаны на заводской табличке или в главе Технические характеристики. Соблюдать предписания предприятия водоснабжения.

Повреждения из-за загрязненной воды Загрязнения, содержащиеся в воде, могут вызвать повреждения насоса и принадлежностей. Для защиты компания KÄRCHER рекомендует использовать водяной фильтр KÄRCHER (специальные принадлежности, номер для заказа 4.730-059). Не направлять струю воды под высоким давлением на лю дей, животных, включенное электрическое оборудование или на само устройство. Защищать устройство от мороза. Устройство запрещается подключать непосредственно к коммунальной хозяйственно-питьевой водопроводной сети.68 Русский Подключение к водопроводу

Шланговая муфта с системой Aquastop на водопроводном патрубке устройства Повреждение насоса Никогда не используйте шланговую муфту с системой Aquastop на водопроводном патрубке устройства. Вы можете использовать муфту Aquastop на водопроводном кране.

1. Установить садовый шланг на муфту для

2. Подсоединить садовый шланг к водопроводу.

3. Полностью открыть водопроводный кран.

Рисунок G Подача воды из от крытых резервуаров Данный моющий аппарат высокого давления со всасывающим шлангом KÄRCHER и обратным клапаном (специальные принадлежности, номер для заказа 2.643-100) предназначен для всасывания воды из открытых резервуаров, например из бочек для дождевой воды или прудов (максимальную высоту всасывания см. в главе Технические характеристики). В режиме всасывания не требуется использования муфты для по двода воды.

1. Заполнить всасывающий шланг водой.

2. Привинтить всасывающий шланг к патрубку для

подвода воды на устройстве и поместить в источник воды (например, в бочку для дождевой

Удаление воздуха из устройства

1. Включить устройство «I/ON».

2. Разблокировать рычаг высоконапорного

3. Нажать рычаг высоконапорного пистолета.

Устройство включается.

4. Дать устройству поработать в течение максимум

2 минут, пока вода не начнет выходить из высоконапорного пистолета без пузырьков.

5. Отпустить рычаг высоконапорного пистолета.

6. Зафиксировать рычаг высоконапорного

Сухой ход насоса Повреждение устройства Если устройство не создает давления в течение 2 минут, выключить устройство и следовать инструкциям в главе Помощь при неисправностях. Режим работы с высоким давлением

Повреждение окрашенных или чувствительных поверхностей Поверхности повреждаются при слишком малом расстоянии до объекта или при выборе неподходящей струйной трубки. При очистке окрашенных поверхностей соблюдать расстояние не менее 30 см. Не чистить автомобильные шины, окрашенные или чувствительные поверхности с использованием грязевой фрезы.

1. Вставить струйную трубку в высоконапорный

пистолет и зафиксировать ее, повернув на 90°. Рисунок H

2. Включить устройство («I/ON»).

3. Разблокировать рычаг высоконапорного

4. Нажать рычаг высоконапорного пистолета.

Устройство включается.

5. Поворачивайте струйную трубку Vario Power

установки до тех пор, пока на дисплее давления не отобразится необходимый уровень давления. Режим работы с моющим средством

Несоблюдение паспорта безопасности Серьезный вред здоровью из-за неправильного использования моющего средства Соблюдать паспорт безопасности производителя моющего средства, в частности указания относительно средств индивидуальной

Моющее средство можно добавлять только при низком давлении.

Для работы с моющими средствами необходим контейнер с моющим средством Plug 'n' Clean. Моющие средства KÄRCHER можно приобрести готовыми к использованию в спец

контейнере системы Plug 'n' Clean.

1. Снять крышку контейнера с моющим средством

системы Plug 'n' Clean.

2. Установить контейнер с моющим средством

отверстием вниз в разъем для подачи моющего средства системы Plug 'n' Clean. Рисунок I

3. Использовать струйную трубку Vario Power.

4. Поворачивайте струйную трубку в направлении

«MIX», пока на пистолете высокого давления не отобразится «MIX». Во время работы раствор моющего средства добавляется к стру

Рекомендованный метод очистки

1. Моющее средство экономно распылить на сухую

поверхность и дать ему подействовать (не

2. Смыть загрязнения струей высокого давления.

После эксплуатации с моющим средством

1. Снять контейнер с моющим средством Plug 'n'

Clean из крепления и закрыть его крышкой.

2. Поместить контейнер с моющим средством в

крепление крышкой вверх.

тройство чистой водой в течение прибл. 30 секунд. Приостановка работы

1. Отпустить рычаг высоконапорного пистолета.

При отпускании рычага устройство выключается. Высокое давление в системе сохраняется.

2. Зафиксировать рычаг высоконапорного

3. Установить высоконапорный пистолет и

струйную трубку в парковочное положение.

4. Во время перерывов в работе более 5 минут

устройство следует выключать «0/OFF».Русский 69 Окончание работы 몇 ОСТОРОЖНО Давление в системе Травмы в результате неконтролируемого выхода воды под высоким давлением Отсоединять шланг высокого давления от высоконапорного пистолета или устройства только тогда, когда в системе отсутствует

1. Отпустить рычаг высоконапорного пистолета.

2. Закрыть водопроводный кран.

3. Нажимать рычаг высоконапорного пистолета в

течение 30 секунд. Оставшееся в системе давление сбрасывается.

4. Отпустить рычаг выс

оконапорного пистолета.

5. Зафиксировать рычаг высоконапорного

6. Отсоединить устройство от системы

7. Выключить устройство «0/OFF».

8. Извлечь штепсельную вилку из розетки.

Транспортировка 몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время транспортировки учитывать вес устройства. Переноска устройства

1. Поднять устройство за ручки и перенести.

Волочение устройства

1. Вытянуть ручку для транспортировки до щелчка.

2. Тянуть устройство за ручку для

транспортирования. Транспортировка устройства в транспортном средстве

1. Перед транспортировкой в горизонтальном

положении снять контейнер с моющим средством Plug 'n' Cleaner из крепления и закрыть его крышкой.

2. Зафиксировать прибор от смещения и

몇 ОСТОРОЖНО Несоблюдение веса Опасность получения травм и повреждений Во время хранения учитывать вес устройства. Хранение устройства

1. Поставить устройство на ровной поверхности.

2. Отсоединить струйную трубку от

высоконапорного пистолета.

3. Нажать размыкающую кнопку на

высоконапорном пистолете и отсоединить шланг высокого давления от пистолета.

Повреждение шланга высокого давления Повреждение шланга высокого давления из-за неправильного направления вращения При намотке обращать внимание на направление вращения барабана для шланга.

анговым барабаном: С помощью рукоятки повернуть барабан для шланга против часовой стрелки и намотать шланг высокого давления.

5. Для устройств без шлангового барабана:

Уложить шланг высокого давления на устройстве для хранения.

6. Уложить сетевой кабель и остальные

принадлежности на устройстве. Соблюдайте дополнительные указания перед длительным хранением, см. главу Уход и техническое обслуживание. Защита от замерзания

Опасность замерзания Не полностью опорожненные устройства могут быть повреждены при воздействии мороза. Полностью опорожнить устройство и принадлежности. Защитить устройство от мороза. Должны быть выполнены следующие условия: Устройство отсоединено от системы водоснабжения. Пистолет высокого давления отсоединен от шланга высокого давления.

1. Включить устройство «I/ON».

2. Подождать не более 1 минуты, пока на шланге

высокого да вления не перестанет выступать

3. Выключить устройство.

4. Хранить устройство и все принадлежности в

защищенном от мороза помещении. Уход и техническое обслуживание

Опасность поражения электрическим током Травмы в результате касания токоведущих

Выключить устройство. Извлечь штепсельную вилку. Устройство не требует технического обслуживания, то есть выполнения регулярного технического обслуживания не требуется. Очистка сетчатого фильтра в патрубке для подвода воды

Поврежденный сетчатый фильтр в патрубке для подвода воды Повреждение устройства из-за загрязнения воды Проверить сетчатый фильтр на наличие повреждений, прежде чем вставлять его в патрубок для подвода воды. Очищать сетчатый фильтр в патрубке для подвода воды по мере необходимости.

1. Снять муфту с патрубка для подвода воды.

2. Вынуть сетчатый фильтр плоскогубцами.

ромыть сетчатый фильтр под проточной водой. Рисунок K

4. Вставить сетчатый фильтр в патрубок для

подвода воды. Помощь при неисправностях Зачастую неисправности имеют простые причины, поэтому с помощью следующего обзора их можно устранить самостоятельно. В случае сомнения или возникновении не описанных здесь неисправностей следует обращаться в авторизованную сервисную службу.70 Русский

Опасность поражения электрическим током Травмы в результате касания токоведущих

Выключить устройство. Извлечь штепсельную вилку. Устройство не работает

1. Нажать рычаг высоконапорного пистолета.

Устройство включается.

2. Проверить соответствие напряжения,

указанного на заводской табличке, напряжению источника питания.

3. Проверить сетевой кабель на повреждения.

4. Если двигатель перегружен и сработал

защитный автомат двигателя: a Выключить устройство «0/OFF». b Да ть устройству остыть в течение 1 часа. c Включить устройство «I/ON» и снова приступить к работе. Если неисправность появляется многократно, поручить проверку устройства сервисной

Устройство не включается, двигатель гудит Падение напряжения из-за слабой электросети или при использовании удлинителя

1. При включении прежде всего нажать рычаг

высоконапорного пистолета, затем включить устройство «I/ON». Давление в ус тройстве не создается Слишком слабая подача воды

1. Полностью открыть водопроводный кран.

2. Проверить подачу воды на достаточный объем.

Сетчатый фильтр в патрубке подвода воды

1. Вынуть сетчатый фильтр из патрубка подвода

2. Промыть сетчатый фильтр под проточной водой.

В устройстве содержится воздух.

1. Удалить воздух из устройства:

a Включить устройство без по

струйной трубки не более чем на 2 минуты. b Нажать высоконапорный пистолет и подождать, пока на пистолете не начнет выступать вода без пузырьков воздуха. c Подсоединить струйную трубку. d В режиме всасывания соблюдать макс. высоту всасывания (см. главу Технические характеристики). Сильные перепады давления

1. Очистить сопло высокого давления:

a Удалить загрязнения из отверстия со

b Промыть сопло высокого давления водой

2. Проверить объем подаваемой воды.

Устройство негерметично

1. Незначительная негерметичность устройства

обусловлена техническими особенностями. При сильной негерметичности обратиться в авторизованную сервисную службу. Моющее средство не всасывается.

1. Использовать струйную трубку Vario Power и

повернуть ее в положение «MIX».

2. Проверить, вставлен ли контейнер с моющим

средством Plug 'n' Clean отверстием вни

патрубок подачи моющего средства.

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую из делие или в ближайшую уполномоченную службу сервисного обслуживания. (Адрес указан на обороте) Технические характеристики K 7 Power Premium Power Электрическое подключение Напряжение V 230 230 Фаза ~1 1 Частота Hz 50 50 Максимально допустимое полное сопротивление

Ω 0,394 + j0,246 0,394 + j0,246 Потребляемая мощность kW 3,0 3,0 Степень защиты IPX5 IPX5 Класс защиты II Сетевой предохранитель

A16 16 Патрубок подвода воды Давление на входе (макс.) MPa 1,2 1,2 Температура на входе

°C 60 60 Объем подачи (мин.) l/min 12 12 Высота всасывания

m0,5 0,5 Рабочие характеристики устройства Рабочее давление MPa 15 15 Макс. допустимое

MPa 18 18 Расход, вода l/min 9,2 9,2 Расход макс. l/min 10 10 Расход, моющее средство l/min 0,3 0,3Magyar 71 Сохраняется право на внесение технических

Декларация о соответствии стандартам ЕС Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Моющий аппарат высокого давления Тип: 1.317-xxx Действующие директивы ЕС 2000/14/ЕС 2014/30/EС 2006/42/ЕС (+2009/127/ЕС) 2011/65/EС Примененные гармонизированные стандарты EN 5

N27 27 Размеры и вес Типичный рабочий вес kg 19,1 19,5 Длина mm 458 459 Ширина mm 330 330 Высота mm 666 666 Расчетные значения в соответствии с EN 60335- 2-79 Вибрация на руке/кисти m/s

<2,5 <2,5 Погрешность K m/s

0,6 0,6 Уровень звукового давления L

dB(A) 80 80 Погрешность K

dB(A) 3 3 Уровень звуковой
