РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX-32AW404 PANASONIC

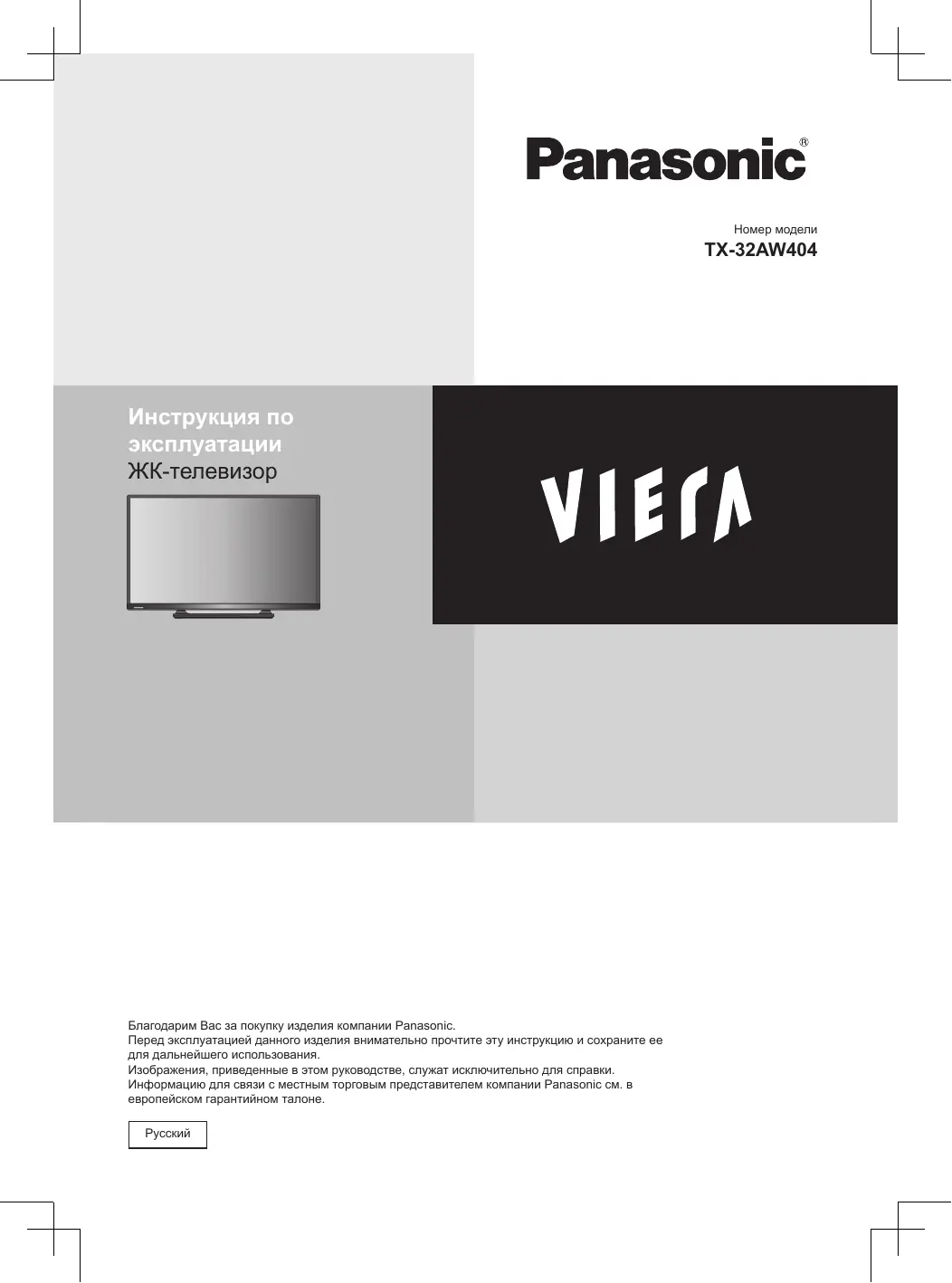

Инструкция по эксплуатации ЖК-телевизор

Благодарим Вас за покупку изделия компании Panasonic. Перед эксплуатацией данного изделия внимательно прочтите эту инструкцию и сохраните ее для дальнейшего использования. Изображения, приведенные в этом руководстве, служат исключительно для справки. Информацию для связи с местным торговым представителем компании Panasonic см. в европейском гарантийном талоне. Русский

Примечание к функциям DVB ●● Конструкция данного телевизора отвечает стандартам цифровых наземных служб DVB-T / T2 DVB-T / T2 (MPEG2 и MPEG4-AVC(H.264)), приведенных по состоянию на август 2013 года, цифровых кабельных служб DVB-C (MPEG2 и MPEG4-AVC(H.264)) и цифровых спутниковых служб DVB-S / S2 (MPEG2 и MPEG4-AVC(H.264)). Проконсультируйтесь с местным торговым представителем по вопросам доступности служб DVB-T / T2 или DVB-S / S2 в вашем регионе. Проконсультируйтесь с поставщиком услуг кабельного телевидения по вопросу доступа к службам DVB-C для этого телевизора. ●● Если сигнал не отвечает стандартам DVB-T / T2, DVB-C или DVB-S / S2, данный телевизор может работать с ошибками. В зависимости от страны, региона, вещательной компании, поставщика услуг и спутниковой системы могут быть доступны не все функции. ●● С данным телевизором работают не все модули CI. Проконсультируйтесь с поставщиком услуг по вопросам работы модуля CI. ●● При установке модуля CI, не утвержденного поставщиком, могут возникнуть неполадки в работе телевизора. ●● В зависимости от поставщика услуг может взиматься дополнительная плата. ●● Не гарантируется совместимость со службами, запуск которых планируется в будущем. ●● Последнюю информацию о доступных службах см. на указанном ниже веб-сайте. (Только на английском языке.) http://panasonic.jp/support/global/cs/tv/

Транспортируйте только в вертикальном положении

Компания Panasonic не гарантирует работу и функционирование периферийных устройств сторонних производителей и не несет ответственности за повреждения, возникшие в результате работы и/или функционирования периферийных устройств сторонних производителей.

Это изделие выпускается по лицензии согласно патентному портфелю AVC для личного и некоммерческого использования потребителем с целью (i) кодирования видеозаписей в соответствии со стандартом AVC (AVC-видео) и/или (ii) декодирования видеозаписей AVC, закодированных потребителем в ходе личной некоммерческой деятельности и/или полученных от провайдера видеоинформации, имеющего разрешение на предоставление видеозаписей AVC. Использование изделия прямо или косвенно для иных целей запрещено. Для получения дополнительной информации обращайтесь в компанию MPEG LA, LLC. См. http://www.mpegla.com.

Содержание Обязательно к прочтению Меры предосторожности 4

Руководство по быстрой подготовке к эксплуатации Аксессуары/дополнительные принадлежности 6 Идентификация элементов управления 9 Основные подключения 11 Автонастройка 14

Наслаждайтесь просмотром любимых передач!

Просмотр телевизора 20 Использование ТВ-гида 24 Просмотр телетекста 25 Просмотр внешних сигналов 27 Использование функций меню 28 Настройка каналов из меню установок 35 Настройка и редактирование каналов 39 Блокировка от детей 45 Использование общего интерфейса 46 Исходные настройки 47 Обновление программного обеспечения телевизора 48 Использование медиапроигрывателя 49 Внешнее оборудование 56 Технические характеристики 59 Часто задаваемые вопросы 65 Уход67 Лицензия 68 Технические характеристики 69

Обязательно к прочтению

Меры предосторожности Предупреждение

Меры предосторожности

Обращение со штепсельной вилкой и шнуром питания

●● Вставляйте штепсельную вилку в сетевую розетку полностью. (Если штепсельная вилка вставлена неплотно, выделяется тепло, которое может стать причиной возникновения пожара.) ●● Обеспечьте свободный доступ к штепсельной вилке. ●● Не трогайте штепсельную вилку мокрыми руками. Это может вызвать поражение электрическим током. ●● Используйте только шнур питания, поставляемый с данным телевизором. В противном случае возможно возгорание или поражение электрическим током. ●● Защищайте шнур питания от повреждений. При повреждении шнура возможно возгорание или поражение электрическим током. • Не перемещайте телевизор, если шнур питания подключен к сетевой розетке. • Не ставьте тяжелые предметы на шнур питания и не располагайте шнур питания около горячих предметов. • Не перекручивайте, не сгибайте и не растягивайте шнур питания. • Не тяните за шнур питания. При отсоединении шнура питания держитесь за корпус штепсельной вилки. • Не используйте поврежденный шнур питания или сетевую розетку. • Следите за тем, чтобы телевизор не раздавил шнур питания. При нарушении нормальной работы телевизора немедленно выньте штепсельную вилку из розетки!

Источник питания/Установка

●● Данная модель телевизора разработана для эксплуатации в следующих условиях: • 220–240 В переменного тока 50/60 Гц • Настольное применение

Не снимайте крышки и НИКОГДА не ремонтируйте телевизор самостоятельно

●● Детали под высоким напряжением могут вызвать серьезное поражение электрическим током. Не снимайте заднюю крышку во избежание контакта с деталями под напряжением. ●● Внутри не содержится деталей, обслуживаемых пользователем. ●● Проверка, настройка и ремонт телевизора производится местным торговым представителем компании Panasonic.

Не подвергайте телевизор воздействию прямых солнечных лучей и других источников тепла ●● Не допускайте воздействия на телевизор прямых солнечных лучей и других источников тепла.

Для предупреждения возникновения пожара никогда не ставьте возле телевизора свечи или другие источники открытого огня. 4

220–240 В переменного тока 50/60 Гц

Не подвергать воздействию дождя или избыточной влажности

●● Во избежание повреждений, которые приводят к поражению электрическим током или возгоранию, не подвергайте телевизор воздействию дождя или избыточной влажности. ●● Не подставляйте телевизор под капающую или текущую воду. Не ставьте на телевизор или над ним сосуды с жидкостью, например вазы.

Не устанавливайте телевизор на наклонных или неустойчивых поверхностях, а также убедитесь, что край телевизора не свисает ●● Телевизор может упасть или опрокинуться.

Не помещайте внутрь телевизора посторонние предметы

●● Не допускайте попадания в телевизор посторонних предметов через вентиляционные отверстия. В противном случае возможно возгорание или поражение электрическим током.

Используйте только оригинальное специальное основание/установочное оборудование

●● Использование неутвержденного основания или других крепежных устройств может привести к неустойчивости телевизора и опасности получения травмы. Обязательно обращайтесь к местному торговому представителю компании Panasonic для выполнения настройки или установки. ●● Используйте утвержденные основания (стр. 7) / настенные кронштейны (стр. 6).

Предостережение Не закрывайте задние вентиляционные отверстия

●● Очистка телевизора под напряжением может привести к поражению электрическим током.

●● Достаточная вентиляция существенно важна для предотвращения поломки электронных компонентов. ●● Не закрывайте вентиляционные отверстия такими предметами, как газеты, скатерти и шторы. Это создает помехи для вентиляции. ●● Рекомендуется оставлять расстояние не менее 10 см вокруг телевизора даже в случае его размещения в шкафу или между полками. ●● При установке на основание оставьте расстояние между телевизором и поверхностью, на которую он устанавливается. ●● Если основание не используется, убедитесь в том, что вентиляционные отверстия в нижней части телевизора открыты.

Отключите телевизор от настенной розетки, если он не используется в течение длительного времени ●● Если телевизор подключен к настенной розетке, он потребляет некоторое количество энергии даже в выключенном состоянии.

Не делайте слишком громкий звук в наушниках ●● Это может вызвать необратимые повреждения слуха.

Не подвергайте экран телевизора сильным внешним воздействиям или ударам ●● Это может вызвать повреждение устройства и привести к травме.

Минимальное расстояние 10 10

Меры предосторожности

Во время очистки телевизора выньте штепсельную вилку из розетки

Руководство по быстрой подготовке к эксплуатации

Аксессуары/дополнительные принадлежности Стандартные принадлежности

Пульт ДУ ●● N2QAYB000816

MEDIA PLAYER INPUT TV AV MENU TEXT STTL GUIDE

Руководство по быстрой подготовке к эксплуатации

Батарейки для пульта ДУ (2 шт.) ●● (R6AA) (стр. 8)

Шнур питания (стр. 11)

Сборочный винт для основания (4 шт.) (стр. 7)

Инструкция по эксплуатации

Европейский гарантийный талон Panasonic

Аксессуары/дополнительные принадлежности

M4 × 16 мм ●● Принадлежности могут быть размещены отдельно. Следите за тем, чтобы случайно их не выбросить. ●● Данное изделие содержит потенциально опасные детали (например, пластиковые пакеты), которые маленькие дети могут случайно вдохнуть или проглотить. Храните эти детали в недоступном для детей месте.

Дополнительные принадлежности По вопросам приобретения рекомендованных дополнительных принадлежностей обращайтесь к местному торговому представителю компании Panasonic. Для получения дополнительных сведений см. руководство по дополнительным принадлежностям. Настенный кронштейн По вопросам приобретения рекомендованного настенного кронштейна обращайтесь к местному торговому представителю компании Panasonic. ●● Отверстия для крепления настенного кронштейна

Длина шурупа: минимум максимум

TX-32AW404 13 мм 17 мм

Диаметр: M4 Шуруп для крепления телевизора на настенном кронштейне (приобретается отдельно) ●● Убедитесь, что все винты надежно затянуты. Задняя панель телевизора

●● TX-32AW404 a: 100 мм b: 100 мм

●● Для выполнения установки обязательно обращайтесь к квалифицированным специалистам. Неправильный монтаж может привести к падению оборудования с последующими травмами людей и повреждением изделия. Любое повреждение в результате непрофессионального монтажа устройства приводит к аннулированию вашей гарантии. ●● При использовании дополнительных принадлежностей или настенных кронштейнов обязательно соблюдайте все предоставленные инструкции. ●● Не устанавливайте устройство непосредственно под потолочными светильниками (например, точечными светильниками или галогенными лампами), которые обычно являются источниками повышенного тепла. Это может привести к деформации или повреждению пластиковых деталей корпуса. ●● Будьте осторожны при закреплении настенных кронштейнов на стене. Настенное оборудование не подлежит заземлению металлом внутри стены. Перед подвешиванием кронштейна всегда проверяйте, нет ли в стене электрических кабелей или волноводов. ●● Для предотвращения падения и травмы снимите телевизор с его подвесной опоры в случае прекращения его эксплуатации.

Прикрепление/отсоединение основания Предупреждение Не разбирайте и не модифицируйте основание. ●● В противном случае возникает риск падения и поломки телевизора, а также получения травм.

Положите телевизор экраном вниз на чистую поверхность, накрытую мягким одеялом, для защиты экрана от повреждений и царапин.

Тщательно закрепите основание на телевизоре сборочными винтами для основания.

Вставьте крючок на основании в отверстие на нижней части телевизора. ●● Перед установкой удалите майлар с основания.

Надежно затяните сборочные винты отверткой.

Аксессуары/дополнительные принадлежности

Сборочные винты для основания (4 шт.)

Руководство по быстрой подготовке к эксплуатации

Используйте только основание, поставляемое с этим телевизором. ●● В противном случае возникает риск падения и поломки телевизора, а также получения травм. Не используйте основание со следами деформации и физических повреждений. ●● При использовании поврежденного основания возможно нанесение травм пользователю. Незамедлительно обратитесь к местному торговому представителю компании Panasonic. Во время установки убедитесь в том, что все винты надежно затянуты. ●● Если во время установки уделяется недостаточное внимание правильному затягиванию винтов, основание будет недостаточно прочным, чтобы выдержать телевизор. В этом случае возможно падение и выход телевизора из строя, а также нанесение травм пользователю. Убедитесь в том, что телевизор не упадет. ●● В случае удара по телевизору, или если дети забираются на основание с установленным телевизором, возникает риск падения и поломки телевизора, а также получения травм Для установки и снятия телевизора с основания требуется не менее двух человек. ●● При установке телевизора в одиночку возможно его падение и нанесение травм пользователю. Снимая основание от телевизора, используйте только указанные способы разборки. (см. ниже). ●● В противном случае возникает риск падения и поломки телевизора/основания, а также получения травм.

Установка/извлечение батареек для пульта ДУ

Снимите крышку с батарейного отсека.

Вставьте две батарейки R6AA (1,5 В) в соответствии с пометками полярности "+" и "-" внутри батарейного отсека и установите крышку батарейного отсека на место.

Потяните и откройте Руководство по быстрой подготовке к эксплуатации

Обратите внимание на соблюдение полярности (+ или –)

Аксессуары/дополнительные принадлежности

●● Неправильная установка может вызвать утечку электролита из батареек и коррозию. Это приведет к повреждению пульта дистанционного управления. ●● Не используйте старые батарейки вместе с новыми. ●● Производите замену батарейками аналогичного типа. Не используйте вместе батарейки разных типов (например, щелочные и марганцевые батарейки). ●● Не используйте перезаряжаемые (Ni-Cd) батарейки. ●● Не сжигайте и не вскрывайте батарейки. ●● Не допускайте чрезмерного нагревания батареек, например солнечными лучами, огнем и т. п. ●● Правильно утилизируйте батарейки. ●● Устанавливайте батарейки с соблюдением полярности, в противном случае существует опасность взрыва и пожара. ●● Не разбирайте и не модифицируйте пульт дистанционного управления.

Идентификация элементов управления Пульт ДУ

●● Служит для подтверждения выбора и варианта. ●● Для быстрого переключения канала нажмите кнопку после выбора позиций канала. ●● Отображается список каналов.

(стр. 22) ●● Удобная дополнительная настройка режима просмотра, звука и т. д.

Цветные кнопки (красные, зеленые, желтые, синие) ●● Служат для выбора, навигации и управления различными функциями.

(Увеличение/уменьшение громкости) ●● Настройка громкости.

(стр. 23) ●● Изменение соотношения сторон телевизионного изображения.

●● Блокирование/разблокирование изображения. (стр. 21) ●● Удержание текущей страницы телетекста (режим телетекста). (стр. 25)

12 Цифровые кнопки ●● Изменение канала и страниц телетекста. ●● Установка символов. ●● Служит для включения телевизора из режима ожидания.

Выключатель режима ожидания ●● Включение или отключение режима ожидания телевизора. ●● Если вам не удается включить питание телевизора нажатием кнопки на пульте дистанционного управления, нажмите кнопку (ПИТАНИЕ) в нижней части телевизора. (стр. 50) ●● Переключение в режим просмотра/прослушивания с устройства USB.

(стр. 28) ●● Нажмите для получения доступа к [Изображение], [Звук], [Таймер] и [Установки].

(стр. 25) ●● Переключение в режим телетекста.

(Информация) (стр. 21) ●● Отображается информация о каналах и программах.

Кнопки курсора ●● Служат для выбора и настройки.

14 Выбор режима ввода ●● – Переключение режимов Антенна/ Кабель/Предпочитаемая спутниковая система/ Основная спутниковая система. (стр. 20) ●● – Переключение на AV-вход из списка [Выбор входа]. (стр. 27) 15 ●● Отображение программы телепередач. 16

(стр. 21) ●● Отображение субтитров.

17 ●● Возврат к обычному экрану просмотра. 18 ●● Возврат в предыдущее меню/на предыдущую страницу. 19

(Следующий/предыдущий канал) ●● Выбор каналов по порядку.

20 ●● Включение или отключение звука. 21

(стр. 22) ●● Переключение на предыдущий канал.

Идентификация элементов управления

Руководство по быстрой подготовке к эксплуатации

Панель индикаторов/управления

Руководство по быстрой подготовке к эксплуатации

1 Приемник сигнала пульта ДУ ●● Не помещайте никакие предметы между приемником сигнала пульта ДУ телевизора и пультом дистанционного управления. 2 Индикатор питания Красный: Режим ожидания Зеленый: Вкл. ●● Светодиодный индикатор мигает, когда телевизор получает сигнал от пульта дистанционного управления. 3 (ПИТАНИЕ) ●● Включение или отключение телевизора. ●● Для полного отключения телевизора выньте вилку из настенной розетки. 4 ●● Выбор источника сигнала. ●● Подтверждение и ввод выбранного элемента в экранном меню. 5 ●● Вход или выход из экранного меню.

Идентификация элементов управления

6 ●● Настройка громкости. ●● Корректировка значения выбранного пункта экранного меню.

7 ●● Переключение каналов. ●● Выбор пунктов экранного меню.

●● Если телевизор был выключен нажатием на кнопку (ПИТАНИЕ) на нижней панели телевизора, то его нельзя включить при помощи кнопки на пульте дистанционного управления. Чтобы включить телевизор, снова нажмите кнопку (ПИТАНИЕ) на нижней панели телевизора.

Работа с экранными меню – руководство пользователя Многими функциями телевизора можно управлять при помощи экранного меню.

Как использовать пульт дистанционного управления

Руководство пользователя В руководстве пользователя содержатся сведения об управлении устройством с помощью пульта ДУ. Пример: [Звук] Главное меню

Режим звука Низкие частоты Звук Высокие частоты Баланс Таймер Громк. наyшников Окр. Звучание Установки Автоконтроль громкости Коррекция громк. Расстояние колонка-стена Выбор SPDIF

Музыка 0 0 0 20 Cтрана Cтрана

●● Открытие главного меню

●● Перемещение курсора/выбор из диапазона опций/выбор пункта меню (только вверх и вниз)/ регулировка уровней (только влево и вправо) ●● Вход в меню/сохранение установок после регулировки или установки опций

BACK/ RETURN Вверх стр.

●● Возврат в предыдущее меню

●● Выход из системы меню и возвращение к экрану нормального просмотра

Руководство пользователя

Функция автоматического перехода в режим ожидания Телевизор автоматически переходит в режим ожидания в следующих случаях: • Если [Таймер откл TB] активирован в [Таймер]. (стр. 32) • Если в течение периода, указанного в [Автоматический режим ожидания], не выполняется никаких операций. (стр. 32)

Основные подключения

Изображенное внешнее оборудование и кабели не поставляются с этим телевизором. Убедитесь, что устройство отключено от сетевой розетки, перед тем как подключать или отключать какие-либо кабели.

AV 2 (КОМПОНЕНТНЫЙ ВХОД/ВИДЕО) (стр. 56, 57)

Разъем наземной антенны (см. ниже)

Разъем для наушников

Основные подключения

Руководство по быстрой подготовке к эксплуатации

Подключения Кабель питания и антенна [Антенна]/[Кабель] Шнур питания 220–240 В переменного тока 50/60 Гц

Шнур питания Плотно вставьте штепсельную вилку (входит в комплект поставки) в разъем. ●● При отсоединении шнура питания сначала обязательно вытащите вилку из сетевой розетки.

Если антенна установлена в неправильном месте, возможны помехи.

Кабель питания и антенна [Предпочитаемая спутниковая система]/ [Основная спутниковая система] Спутниковая тарелка

Спутниковый адаптер (поставляется) Руководство по быстрой подготовке к эксплуатации

Основные подключения

●● Во избежание помех не размещайте коаксиальный кабель рядом со шнуром питания. ●● Не размещайте коаксиальный кабель под телевизором. ●● Чтобы обеспечить оптимальное качество изображения и звука, требуются антенна, соответствующий кабель (коаксиальный, сопротивлением 75 Ω) и концевой разъем. ●● При использовании коллективной антенны может потребоваться соответствующий кабель и разъем для подключения антенной розетки к телевизору. ●● Для приобретения антенны и необходимых принадлежностей, соответствующих вашему географическому расположению, обратитесь в местный центр по обслуживанию телевизионного оборудования или к торговому представителю. ●● Все вопросы, связанные с установкой антенны, обновлением существующих систем или требуемых принадлежностей, а также с оплатой соответствующих затрат, обязаны решать покупатели.

Устройства AV Плеер

Записывающее устройство DVD/видеомагнитофон Телевизор

Основные подключения

Записывающее устройство DVD/ видеомагнитофон

Записывающее устройство DVD/видеомагнитофон и телевизионная приставка Кабель HDMI Телевизор

Кабель RF Кабель SCART

Записывающее устройство DVD/ видеомагнитофон

Руководство по быстрой подготовке к эксплуатации

Телевизионная приставка

Примечание ●● Прочтите также руководство по эксплуатации подключаемого оборудования. ●● Следите за тем, чтобы телевизор находился как можно дальше от электронного оборудования (видеооборудования и т.д.) или оборудования с инфракрасным датчиком. В противном случае может возникнуть искажение изображения/звука или помехи в работе другого оборудования. ●● Используйте полностью смонтированный кабель SCART или HDMI. ●● При подключении убедитесь в использовании правильных типов разъемов и кабельных вилок.

Автоматический поиск и сохранение телевизионных каналов. ●● Выполнение этих пунктов не требуется при выполнении установки местным торговым представителем. ●● Перед запуском функции «Автонастройка» выполните подключения (стр. 11, 13) и настройки (при необходимости) на подключаемом оборудовании. Для получения дополнительной информации о настройке подключенного оборудования прочтите руководство по эксплуатации оборудования.

Вставьте штепсельную вилку телевизора в сетевую розетку и включите питание

Руководство по быстрой подготовке к эксплуатации

●● Изображение на экране появляется через несколько секунд. ●● Если на телевизоре загорается красный индикатор, нажмите на выключатель режима ожидания на пульте ДУ.

Выберите страну Выбрать

Cтрана Австрия Чешский Czech Испания Нидерланды Польша Словения

Бельгия Германия Финляндия Италия Норвегия Венгрия Турки

Люксембург Швеция Португалия Словакия Литва Romania

●● В зависимости от страны выберите регион или сохраните PIN-код для функции блокировки от детей (сохранение кода "0000" невозможно), следуя инструкциям на экране. (Только для Франции, Италии и Бельгии.) ●● Выберите страну (за исключением Германии, Турции и Австрии). Перейдите к шагу 4.1 (стр. 14) ●● Выберите Германию, Турцию или Австрию. Перейдите к шагу 4.2 (стр. 16)

Выберите настраиваемый режим 4.1 4.1 [Антенна] Автонастройка антенна кабель General Satellite Запуск автонастройки

Автонастройка Статус: Cканирование... Аналоговый : 1 Цифровой : 0 Поиск каналов

●● Функция автонастройки начнет поиск телевизионных каналов и их сохранение. Сохраняемые каналы и их сортировка зависят от страны, региона, системы вещания и условий приема сигнала. Экран автонастройки зависит от выбранной страны. Затем перейдите к шагу 5. [Кабель] (Выберите поставщика) Выбрать

Oператор Unitymedia Другие

Поиск каналов Режим сканирования Быстрый Сетевой ID Авто Поиск каналов

[Режим сканирования] : [Полный] : Сканирование всего диапазона частот. Настройки устанавливаются автоматически. [Сетевой ID] не доступны. [Быстрый] : С канирование согласно настройкам, установленным в [Сетевой ID]. После установки настроек выберите [Сканировать]. Затем перейдите к шагу 5. [Основная спутниковая система] Выбрать

Система антенны Система антенны

DiSEqC 1.0 Пользоват. полоса 1

Пользоват. полоса Пользоват. частота

Чтобы изменить параметры пункта [Система антенны] (приведены ниже), нажмите или нажмите кнопку OK, чтобы пропустить настройку. 1. [Один LNB] : Одна спутниковая система. 2. [MiniDiSEqC] : Две спутниковые системы. 3. [DiSEqC 1.0] : Четыре спутниковые системы. 4. [Одиночный кабель]: При использовании маршрутизатора с одиночным кабелем доступно до 8 пользовательских диапазонов. ●● При выборе параметра [Одиночный кабель] можно установить параметры [Пользовательский диапазон] и [Частота пользовательского диапазона] ●● См. [Пользовательский диапазон] и [Частота пользовательского диапазона] (стр. 33) После изменения параметров пункта [Система антенны] нажмите кнопку OK, чтобы запустить [Предварительное сканирование]. Пример: [Один LNB] Пример: [DiSEqC 1.0] Satellite

предварительное сканирование

Это займет до 5 мин.

1 ****** AA 2 ****** AB 3 ****** BA 4 ****** BB предварительное сканирование Это займет до 20 мин.

Вкл. Выкл. Выкл. Выкл.

1. [Предварительное сканирование]: Aвтоматический запуск процесса обнаружения спутниковых каналов; на панели отображается статус поиска. ●● После предварительного сканирования обнаруженные спутниковые системы появляются в списке.

Вкл. Выкл. Выкл. Выкл.

1. Имя спутниковой системы 2. L NB - это приемное устройство на спутниковых тарелках для улавливания телевизионных каналов. (В зависимости от способности используемой спутниковой системы работать с сигналами адреса [AA], [AB], [BA], [BB].) 3. Состояние спутниковой системы: вкл./выкл. ●● Затем нажмите , чтобы редактировать [Параметр] (стр. 38) или нажмите OK для сканирования спутниковой системы. Выбрать

Поиск каналов Режим поиска Режим сканирования Поиск каналов

[Режим сканирования]: [Полный] : Сканирование всего диапазона частот. [Быстрый] : С канирование подходящей частоты для выбранной спутниковой системы. После установки настроек выберите [Сканировать]. Затем перейдите к шагу 5.

4.2 4.2 Выберите необходимый режим (только для Германии, Турции и Австрии) [Антенна]

Автонастройка антенна кабель Предпочитаю спутниковое General Satellite

[Предпочитаемая спутниковая система] : При приобретении карты CI можно проводить сканирование систем операторов [HD+], [Sky], [Digiturk] и [ORS].

[Основная спутниковая система] : Для всех остальных операторов.

Запуск автонастройки Автонастройка Статус: Cканирование... Аналоговый : 1 Цифровой : 0 Поиск каналов

Oператор Unitymedia Другие

Поиск каналов Режим сканирования Быстрый Сетевой ID Авто Поиск каналов

[Режим сканирования] : [Полный] : Сканирование всего диапазона частот. Настройки устанавливаются автоматически. [Сетевой ID] не доступны. [Быстрый] : С канирование согласно настройкам, установленным в [Сетевой ID]. После установки настроек выберите [Сканировать]. Затем перейдите к шагу 5. [Предпочитаемая спутниковая система] Если вы хотите смотреть платные каналы от поставщиков платных услуг [HD+], [Sky], [Digiturk] и [ORS], выберите [Выбрать спутниковую систему]. Выбрать

Доступ Доступная страна Доступно только при выборе страны: Германия.

Доступно только при выборе страны: Турция.

Доступно только при выборе страны: Австрия.

Оператор [HD+], [Sky]

Система антенны Система антенны

DiSEqC 1.0 Пользоват. полоса 1

Пользоват. полоса Пользоват. частота

предварительное сканирование

Это займет до 5 мин.

1 ****** AA 2 ****** AB 3 ****** BA 4 ****** BB предварительное сканирование Это займет до 20 мин.

Вкл. Выкл. Выкл. Выкл.

1. [Предварительное сканирование]: Aвтоматический запуск процесса обнаружения спутниковых каналов; на панели отображается статус поиска. После предварительного сканирования обнаруженные спутниковые системы появляются в списке. Выбрать

Вкл. Выкл. Выкл. Выкл.

1. Имя спутниковой системы 2. L NB – это приемное устройство на спутниковых тарелках для улавливания телевизионных каналов. (В зависимости от способности используемой спутниковой системы работать с сигналами адреса [AA], [AB], [BA], [BB].) 3. Состояние спутниковой системы: вкл./выкл. ●● Затем нажмите для редактирования [Параметр] (стр. 38) или нажмите OK для сканирования спутниковой системы.

Поиск каналов Режим поиска Режим сканирования Поиск каналов

[Режим сканирования] : [Быстрый] : Сканирование подходящей частоты для выбранной спутниковой системы. После установки настроек выберите [Сканировать]. Затем перейдите к шагу 5. [Основная спутниковая система]

Система антенны Система антенны

DiSEqC 1.0 Пользоват. полоса 1

Пользоват. полоса Пользоват. частота

предварительное сканирование

Это займет до 5 мин.

1 ****** AA 2 ****** AB 3 ****** BA 4 ****** BB предварительное сканирование Это займет до 20 мин.

Вкл. Выкл. Выкл. Выкл.

Поиск каналов Режим поиска Режим сканирования Поиск каналов

5 Выберите [Дом] Выберите условия просмотра [Дом] для эксплуатации телевизора дома.

Выберите условия просмотра. Дома В магазине

Изменить подтвердить

Условия просмотра [Магазин] (только для магазинов)

Условия просмотра [Магазин] представляют собой демонстрационный режим, предназначенный для пояснения основных функций телевизора. Выберите условия просмотра [Дом] для эксплуатации телевизора дома. ●● С экрана подтверждения режима [Магазин] можно вернуться к экрану выбора условий просмотра.

Вернитесь к экрану выбора условий просмотра

В магазине Выбран режим настроек изображения в магазине

Выберите условия просмотра. Дома В магазине

Чтобы изменить условия просмотра позже, потребуется инициализировать все установки с помощью функции [Начальные установки]. [Начальные установки] (стр. 47)

Автонастройка завершена, а телевизор готов к работе. Если при выполнении настройки произошел сбой, проверьте подключение кабеля RF, а затем следуйте инструкциям на экране. ●● ●● ●● ●● ●●

Для визуальной проверки список каналов: “Использование ТВ-гида” (стр. 24) Для скрытия (пропуска) каналов: “Настройка и редактирование каналов” (стр. 39 – 43) Для перенастройки всех каналов: “Настройка каналов из меню установок” (стр. 35) Чтобы добавить доступный режим телевизора позже [Сканирование каналов] (стр. 40) Возврат всех начальных настроек [Начальные установки] (стр. 47)

антенна кабель Предпочитаю спутниковое General Satellite

●● Выбор доступных режимов зависит от сохраненных каналов (стр. 14).

Изменить ●● Если не отображается меню [Выбор ТВ], нажмите кнопку ТВ для переключения режима.

Выберите канал вверх вниз

●● Для выбора номера позиции канала, состоящего из трех и более знаков, например 399 def

Для выбора из списка каналов Список каналов - все 1 2 3 4 5 6

●● Для просмотра всего списка каналов (все каналы) (Красный) ●● Для просмотра списка цифровых каналов (Зеленый)

●● Для просмотра списка аналогичных каналов (Желтый) ●● Для просмотра списка избранных каналов (Синий)

Примечание ●● Для просмотра платных каналов

“Использование общего интерфейса” (стр. 46)

Другие полезные функции

Отображение информационного баннера Отображать информационный баннер ●● Также появляется при переключении канала Пример: DVB

Позиция и название канала

5 Индикатор времени для

6 Разрешение/Тип аудио 7 Текущее время

выбранной программы (DVB)

Программа Время начала/окончания программы (DVB) Номер канала и пр. (аналоговый)

Выключить звук [Зашифрованный] Зашифрованная программа

●● Дополнительная информация (DVB)

Доступные функции/значение сообщений 1—90 Оставшееся время таймера отключения ●● Для настроек (стр. 22)

Аудиофайл Dolby Digital Plus или Dolby Digital ●● Для установки периода ожидания экрана [Тайм-аут баннера] (стр. 34)

Нажмите дважды (Нажмите снова, чтобы скрыть баннер)

Отображение субтитров Отображать/скрывать субтитры (при наличии) STTL

●● Чтобы сменить язык для DVB (если доступно)

[Язык субтитров] (стр. 22)

Неподвижное изображение Блокирование/разблокирование изображения STILL

Отображать доступные настройки для текущего состояния Мгновенная проверка или изменение текущего состояния OPTION ●● Для изменения

Изменить [Мультиаудио] (DVB)

[Язык субтитров] (DVB)

[MPX] (Режим аналога)

Выбор языка звуковой дорожки (если доступно) ●● Выбранный параметр не сохраняется, и после выхода из программы восстановится значение по умолчанию.

Выбор языка отображаемых субтитров (если доступно)

Выбор мультиплексного режима звука (если данный параметр доступен) [Звук] (стр. 30)

[Коррекция громкости]

Настройка шрифта телетекста

Регулировка громкости отдельных каналов или режима входа

Таймер отключения Просмотр телевизора

Автоматическое переключение телевизора в режим ожидания по истечении заданного периода. Можно установить [Таймер откл TB] при помощи [Таймер].

Выберите [Таймер] Выбрать

Изображение Звук Таймер

Нажмите [Таймер отключения] и настройте время с 15-минутным интервалом

Выкл. 15 минут 30 минут 45 минут 60 минут 75 минут 90 минут

●● Для отмены задайте параметр [Выкл.] или выключите телевизор. ●● Для подтверждения оставшегося времени “Отображение информационного баннера” (стр. 21) ●● Когда остается менее 3 минут, оставшееся время начинает мигать на экране.

Предыдущий просмотр Переключение на предыдущий канал. ●● Нажмите еще раз, чтобы вернуться к текущему просмотру. LAST VIEW

Формат Изменение формата изображения (размера изображения) ASPECT Изображение будет отображаться в оптимальном размере и формате. Обычно программы содержат “Формат управляющего сигнала” (Сигнал широкоэкранного изображения и т.п.), и телевизор автоматически выбирает формат изображения в соответствии с параметром “Формат управляющего сигнала” (стр. 59).

Для изменения формата изображения вручную

Вызовите список [Выбор формата изображения]

Выбор формата изображения Авто 16:9 14:9

Выберите режим из отображающегося списка Выбрать

4:3 4:3 полноэкранный

Увеличение 1 Увеличение 2 Увеличение 3

●● Режим также можно изменить только с помощью кнопки

(Нажимайте несколько раз до появления нужного режима.)

Cписок [Выбор формата изображения] [Авто]

[16:9] Прямое отображение в формате 16:9 без искажений (широкоэкранное). [14:9]

[4:3Полноэкранный] Отображение в формате 4:3 с горизонтальным увеличением по ширине экрана. [Увеличение 1]

Отображение в стандартном формате 14:9 без искажений. [Панорамный]

Отображение в формате 4:3 на весь экран. Растяжение заметно только по краям слева и справа.

[Увеличение 3] Отображение в стандартном формате 4:3 без искажений.

●● Только сигнал HD. Отображение в формате 16:9 в стиле почтового ящика или формате 4:3 без искажений. Отображение в формате 16:9 в стиле почтового ящика (широкоэкранное) на весь экран, без искажений.

Отображение в формате 2,35:1 в стиле почтового ящика (широкоэкранное) на весь экран, без искажений. Отображение в формате 16:9 в максимальном размере (с небольшим увеличением).

Примечание ●● Формат зафиксирован на [16:9], если параметр [Режим просмотра] имеет значение [Игра] в меню [Изображение]. (стр. 29) ●● Недоступен для телетекста.

Формат изображения выбирается автоматически в зависимости от формата сигнала программ. Подробности см. в (стр. 59)

Использование ТВ-гида

ТВ-гид – В электронной программе передач (Electronic Programme Guide, EPG) отображается программа текущих передач и программа на следующие семь дней (в зависимости от телевещательной компании). ●● Эта функция зависит от выбранной страны. (стр. 14) ●● Аналоговые каналы и каналы DVB-T отображаются на том же экране ТВ-гида. Для аналоговых каналов программа передач отображаться не будет. ●● При первоначальном включении телевизора или если телевизор находится в выключенном состоянии более недели, для отображения ТВ-гида полностью может потребоваться некоторое время.

режима 1 Выбор (стр. 20)

ТВ-гида 2 Просмотр GUIDE Пример: Вторник, 6-Декабря-2011 13:10:28

1 1 Текущая дата и время

Использование ТВ-гида

4 Программа 5 Позиция и название канала

Примечание ●● Кнопки ВНИЗ\ВВЕРХ на экране ТВ-гида могут не сразу реагировать на нажатие. Это происходит из-за процесса загрузки данных программы передач.

Для возвращения в режим ТВ EXIT

Для просмотра следующей передачи Выбрать

Для просмотра списка каналов фильтра выбранного типа (синий)

Для программы передач на предыдущий день (DVB)

Для программы передач на следующий день (DVB) (зеленый)

Просмотр подробной информации о программе (DVB) Выбрать OK

(Нажмите снова, чтобы вернуться к ТВ-гиду.)

Для изменения страниц меню вверх вниз

●● Можно выбрать тип списка для отображения. ●● При выделении [Тип] будет отображаться соответствующий подтип. ●● Для параметров [Тип] / [Подтип] можно выбрать несколько пунктов. ●● Можно нажать стрелку перехода вниз или вверх, чтобы изменить выделенную строку на другой тип. ●● Подтипы выбранного типа будут выделены. ●● Можно нажать правую кнопку со стрелкой для выделения списка [Подтип]. ●● При выборе подтипа можно нажать левую кнопку со стрелкой для возвращения к списку [Тип].

Телетекст – текстовая информация, предоставляемая телевещательными компаниями. Доступные настройки зависят от конкретной телевещательной компании. Что такое режим FLOF (FASTEXT) В режиме FLOF в нижней части экрана отображается четыре разных по цвету элемента. Для получения информации о каком-либо из этих элементов нажмите кнопку соответствующего цвета. Данная функция обеспечивает быстрый доступ к информации об отображаемых элементах. Что такое режим TOP? (При использовании текстовой функции телевещания TOP) TOP – это расширение стандартной услуги телетекста, облегчающее поиск и повышающее удобство использования. ●● Быстрый просмотр доступной информации телетекста ●● Легкий пошаговый выбор нужной темы. ●● Информация о странице в нижней части экрана ●● Переход на страницу вверх/вниз ●● Выбор тематического блока ●● Выбор следующего элемента тематического блока (синий) (красный) (зеленый) (По окончании списка элементов происходит переход к следующему блоку.) (желтый)

1 Переключение на телетекст ●● Отображение страницы-указателя (содержание варьируется в зависимости от телевещательной компании)

Номер дополнительной страницы

TELETEXT INFORMATION Цветовая шкала abc

Номер текущей страницы

Цветная кнопка (Соответствует цветовой шкале)

Для возвращения в режим ТВ EXIT

Показать скрытые данные Отображать скрытые слова, например ответы на викторину MENU

●● Для повторного вывода на экран снова нажмите эту кнопку.

Неподвижное изображение (пауза) Прекратить автоматическое обновление (Если вы не хотите, чтобы текущая страница обновлялась) STILL

●● Для продолжения снова нажмите эту кнопку.

ПОЛНЫЙ/ВЕРХ/НИЗ MENU

Просмотреть следующую страницу Просмотр дополнительной страницы (только если телетекст занимает более одной страницы) Появляется на верху экрана

●● Количество дополнительных страниц зависит от телевещательной компании (до 79 страниц). ●● Для поиска может понадобиться некоторое время; во время поиска можно смотреть телевизор.

Для просмотра конкретной дополнительной страницы MENU

Введите четырехзначное число Пример: P6 mno

Смотреть телевизор во время ожидания обновления Смотреть телевизор во время поиска страницы телетекста Телетекст автоматически обновляется при появлении доступной новой информации. Временный переход на экран телевизора Появляется при MENU P108 (желтый) завершении обновления

Просмотр обновленной страницы (желтый)

(Переключить канал невозможно.) ●● При появлении новостей на новостной странице появляется уведомление ("Уведомление о новостях").

Просмотр внешних сигналов

После подсоединения внешних устройств (видеомагнитофонов, DVD-оборудования и пр.) можно отслеживать их сигналы. ●● Подключение оборудования (стр. 11, 13, 56, 57)

1 Включение телевизора При подключении SCART

Получение входных сигналов при начале воспроизведения ●● Разъем SCART (8-штырьковый) автоматически распознает входные сигналы. ●● Эта функция доступна также для HDMI-подключений (стр. 62).

Если режим входа не переключается автоматически Выполните 2 и 3 ●● Проверьте настройки оборудования. def

2 Отображение меню выбора входа AV

3 Выберите режим входа для подключенного TV

Выбор входа Для возвращения в режим ТВ

●● Вход можно выбрать, используя кнопку на пульте управления или на нижней панели телевизора. ●● Можно отметить или пропустить каждый режим входа. [Метки входа] (стр. 34)

Отображение выбранного режима

Примечание ●● Если во внешнем оборудовании есть функция корректировки формата, задайте значение [16:9]. ●● Более подробную информацию см. в руководстве оборудования или узнайте у местного поставщика.

Просмотр внешних сигналов

Использование функций меню Различные меню позволяют выполнять настройку изображения, звука и других функций.

●● Отображение настраиваемых функций (может различаться в зависимости от входного сигнала)

Звук Таймер Установки

Использование функций меню

3 Выбор пункта Главное меню Изображение

Звук Таймер Установки

Возврат в меню телевизора в любое время

Холодно Normal Тепло

Настройка с помощью ползунка Четкость

Изменение страниц меню вверх

настроить подтвердить

Переход к следующему экрану Блокировка от детей

Выбор из нескольких вариантов Цветовой баланс

Возврат в предыдущее меню

Режим просмотра Подсветка Контраст Яркость Цвет Четкость Цветовой баланс Шумопонижение Режим 16:9 Overscan Заводские установки

Отображение следующего экрана

Возврат к начальным настройкам ●● Только настройки изображения или звука [Заводские установки] в меню [Изображение] (стр. 30) или [Звук] (стр. 31) ●● Возврат всех исходных настроек [Начальные установки] (стр. 47)

Настройки/Конфигурации (варианты) Выбор предпочитаемого режима изображения для каждого входа. [Динамический] / [Нормальный] / [Кинотеатр] / [Режим True Cinema] / [Игра] [Динамический]: Повышение контраста и резкости для просмотра в ярко освещенном помещении. [Нормальный]: Обычный режим для просмотра в помещении с нормальным освещением. [Кинотеатр]: Улучшение передачи контраста, оттенков черного и цветности для просмотра фильмов в затемненном помещении. [Режим True Cinema]: Точная передача исходного изображения без изменений и потери качества. [Игра]: Отображение соответствующего изображения для быстрого отклика во время игры. ●● Недействительно в режиме телевизора ●● Отображение непрерывного отсчета времени, проведенного в режиме [Игра] [Время в режиме игры] (стр. 34)

Подсветка, Контраст, Яркость, Цвет, Резкость

Увеличение или уменьшение уровня этих опций в соответствии с предпочтениями пользователя.

Регулирование цветового оттенка изображения в соответствии с предпочтениями пользователя. ●● Для приема сигнала NTSC

Установка общего тона изображения. [Холодно] / [Нормальный] / [Теплло] Шумоподавление изображения

Уменьшение нежелательных помех изображения и мерцания на контурах изображения. [Выкл.] / [Минимальное] / [Среднее] / [Максимальное]

Благодаря данной функции неподвижное изображение или медленные движения выглядят более естественно. [Выкл.] / [Вкл.] ●● Иногда при просмотре неподвижных или медленно движущихся изображений могут быть видны цветные узоры. Установите значение [Вкл.] для повышения четкости и точности отображения цветов. ●● Для получения сигнала PAL/NTSC в режиме телевизора или от композитного входа

Выбор области экрана, на которой передается изображение. [Выкл.] / [Вкл.] [Вкл.]: Увеличение изображения для скрытия его краев. [Выкл.]: Передача изображения в исходном размере. ●● Установите на [Вкл.], если на краях экрана образуются помехи. ●● Данная функция доступна при установке формата в значение [16:9]. ●● Данная функция может сохраняться в памяти отдельно для сигналов стандартного разрешения (SD) и сигналов высокого разрешения (HD).

Использование функций меню

В каждом режиме просмотра можно настроить [Контраст], [Яркость], [Цвет], [Резкость], [Растровый фон], [Цветовой баланс], [Шумопонижение] и [Фильтр 3D-COMB], а также сохранить настройки для каждого входа.

Настройки/Конфигурации (варианты)

Нажмите кнопку для восстановления значений по умолчанию для текущего режима изображения [Режим просмотра] для выбранного входа.

Выбор предпочтительного режима звука. [Музыка] / [Речь] / [Пользователь]

Использование функций меню

Настройка уровня частоты для получения качества звука, соответствующего предпочтениям пользователя. ●● Данная функция доступна при установке [Режим звука] в значение [Пользователь]. ●● Выберите частоту и измените ее уровень с помощью кнопок курсора. ●● Для усиления басов необходимо повысить уровень низких частот. Чтобы подчеркнуть высокие ноты, необходимо повысить уровень высоких частот. ●● Чтобы восстановить начальные настройки для каждой частоты, выберите [Заводские установки], используя кнопки со стрелками, а затем нажмите кнопку .

Настройка уровня для усиления или уменьшения вывода низкого и более глубокого звука.

Настройка уровня для усиления или уменьшения вывода резкого и более высокого звука.

Настройка громкости правого и левого динамиков.

Настройка громкости наушников.

Настройки окружающего звучания. [Выкл.] / [Вкл.]

Автоконтроль громкости

Автоматическое регулирование значительных различий уровня звука между каналами и входами. [Выкл.] / [Вкл.]

Регулирование громкости отдельных каналов или режимов входа.

Расстояние от колонки до стены

Предпочитаемое Aудио 1 Предпочитаемое Aудио 2

●● Выбранный режим распространяется на все входные сигналы. [Музыка]: Улучшение качества звука при просмотре музыкальных видеоклипов и т.д. [Речь]: Улучшение качества звука при просмотре новостных, постановочных программ и т.д. ●● Общие настройки звука применимы для режимов [Музыка] и [Речь], но параметры [Низкие частоты] и [Высокие частоты] устанавливаются для каждого режима отдельно. [Пользователь]: Ручная настройка звука с помощью эквалайзера для получения качества звука, соответствующего предпочтениям пользователя. ●● В режиме [Пользователь] [Эквалайзер] отображается в [Звук] вместо [Низкие частоты] и [Высокие частоты]. Выберите [Эквалайзер] и настройте частоту. [Эквалайзер] (см. ниже)

Компенсация звука низкой частоты в зависимости от расстояния между динамиками и стеной. [Более 30 см] / [Менее 30 см] ●● Если расстояние от задней стенки телевизора до стены составляет более 30 см, рекомендуется установка [Более 30 см]. ●● Если расстояние от задней стенки телевизора до стены составляет менее 30 см, рекомендуется установка [Менее 30 см].

Выбор первого и второго предпочтительного языка для многоканальных DVB (в зависимости от телевещательной компании).

Настройки/Конфигурации (варианты) Выбор мультиплексного режима звука (если данный параметр доступен) [Стерео]: Используется как стандартная настройка.

[Моно]: Если стереосигнал не принимается. [M1] / [M2]: Параметр доступен, если принимается моно-сигнал. ●● Для аналогового режима SPDIF: Стандартный формат передачи звука Выбор исходной настройки для выхода цифрового сигнала от разъемов DIGITAL AUDIO и HDMI 1 (ARC) (функция ARC). [Авто] / [PCM]

[Авто]: Dolby Digital Plus, Dolby Digital и многоканальный HE-AAC выводятся как битовый поток Dolby Digital Bitstream. MPEG выводится как [PCM]. DTS выводится как DTS для видеоматериалов [Медиапроигрыватель]. [PCM]: Цифровой вывод сигнала зафиксирован на [PCM]. ●● ARC (Обратный аудиоканал): Функция выходного цифрового аудиосигнала с использованием кабеля HDMI

Оптический уровень MPEG

Выбирается в соответствии с входным сигналом. [Цифровой] / [Аналоговый] (стр. 62) Вход HDMI 1 Вход HDMI 2

[Цифровой]: При передаче звука через кабельное соединение HDMI. [Аналоговый]: При отсутствии передачи звука через кабельное соединение с адаптером HDMI-DVI. ●● Для входа HDMI

Настройка задержки времени вывода звука через разъемы DIGITAL AUDIO и HDMI 1 (ARC) (с функцией ARC), если звук не синхронизирован с изображением.

Выбор режима выхода для прослушивания сжатой музыки. [Объемный звук] / [Стерео] / [Dual 1] / [Dual 2] ●● Для режима DVB

Настройки закадрового текста для пользователей с ограниченными возможностями (доступно только в некоторых странах) [Нормальный] / [Для слабослышащих] / [Инвалидов по зрению] ●● [Для слабослышащих] [Предпочитаемый тип субтитров] (стр. 34) ●● Установите параметр [Инвалидов по зрению] для активации звуковой дорожки транслируемого дикторского текста. ●● После выбора этого параметра появится надпись [Инвалидов по зрению]. (см. ниже). ●● Для режима DVB

Звуковая дорожка дикторского текста выводится на динамики телевизора. [Выкл.] / [Вкл.]

Звуковая дорожка дикторского текста выводится на наушники. [Выкл.] / [Вкл.] ●● Перед выбором данной функции подключите наушники.

Регулирование громкости звуковой дорожки дикторского текста.

Установка эффекта панорамирования и затухания звука. [Выкл.] / [Вкл.] [Выкл.] : Основная аудиопрограмма [Вкл.] : Управление уровнем основной аудиопрограммы и панорамированием сопряженной аудиопрограммы

Нажмите кнопку для восстановления значений по умолчанию для параметров текущего режима [Низкие частоты], [Высокие частоты], [Баланс], [Громк. наушников], [Окр. звучание ], [Оптический уровень MPEG], [Тип] и [Инвалидов по зрению].

Использование функций меню

Задание уровня аудиовыхода на разъеме DIGITAL AUDIO в качестве исходной установки. [-12] / [-10] / [-8] / [-6] / [-4] / [-2] / [0] (дБ) ●● Как правило, звук [PCM] сильнее по сравнению с другими типами звуковых дорожек.

Настройка времени. ●● Время корректируется по Гринвичскому меридиану. ●● Выберите пункт [Авто] для автоматической настройки времени в соответствии с вашим регионом.

Автоматический переход телевизора в режим ожидания для экономии энергии, если в течение 4 часов не выполняются никакие действия. [Выкл.] / [2 часа] / [4 часа] ●● На данную функцию влияет автоматическое переключение входа при подсоединенном оборудовании: происходит сброс отсчета времени. ●● За 3 минуты до перехода в режим ожидания на экран выводится уведомление.

При установке этого параметра [Вкл.] телевизор будет автоматически переключаться на соответствующий вход HDMI при каждом первом включении подключенного оборудования HDMI и выборе режима воспроизведения. [Выкл.] / [Вкл.] ●● На подсоединенном устройстве с поддержкой HDMI CEC должна быть включена функция HDMI CEC.

При установке этого параметра на [Вкл.] все подключенное оборудование HDMI будет автоматически отключаться при выключении телевизора. [Выкл.] / [Вкл.] ●● Записывающее устройство DVD Panasonic не отключается, если не выключен режим записи. ●● Телевизор продолжает работать даже при отключении всего подключенного оборудования HDMI.

Блокируется канал/ввод AV для предотвращения доступа к ним. (стр. 45)

Выбирается тип настраиваемого сигнала. [Антенна] / [Кабель] / [Выбрать спутниковую систему] / [Основная спутниковая система]

Осуществляется автоматический поиск принимаемых каналов. (стр. 35)

Добавляются новые найденные каналы с сохранением существующих каналов. (стр. 40)

Аналоговая ручная настройка

Осуществляется ручной поиск аналоговых каналов. (стр. 40)

Состояние сигнала DVB-T

Осуществляется проверка состояния сигнала DVB-T. (стр. 41)

Ручная настройка DVB-T

Осуществляется ручной поиск каналов DVB-T. (стр. 41)

Состояние сигнала DVB-C

Осуществляется проверка состояния сигнала DVB-C. (стр. 41)

Ручная настройка DVB-C

Осуществляется ручной поиск каналов DVB-C. (стр. 41)

Выбор предпочитаемых сетей

Выбор предпочитаемых сетей для каждой телевещательной компании (доступно только в некоторых странах). ●● Для режима DVB

Создание списка избранных каналов. (стр. 42)

Пропуск ненужных каналов. (стр. 43)

Сортировка каналов. (стр. 43)

Редактор списка каналов

Редактирование каналов. (стр. 43)

Очистка списка каналов. (стр. 44)

Меню настройки (Антенна/Кабель/Предпочитаемая спутниковая система/Основная спутниковая система)

Использование функций меню

Настройки/Конфигурации (варианты) Установка времени для автоматического перехода телевизора в режим ожидания. [Выкл.] / [15] / [30] / [45] / [60] / [75] / [90] (минуты) (стр. 22)

Настройки/Конфигурации (варианты)

Автоматический поиск каналов

Автоматический поиск принимаемых каналов. (стр. 37)

Состояние сигнала DVB-S

Проверка состояния сигнала DVB-S. (стр. 41)

Ручная настройка DVB-S

Ручной поиск каналов DVB-S. (стр. 41)

Настройка системы антенны для использования нескольких LNB и улавливания сигналов нескольких спутниковых систем [Один LNB] / [MiniDiSEqC] / [DiSEqC 1.0] / [Одиночный кабель] (стр. 42) ●● Данный телевизор поддерживает DiSEqC версии 1.0.

Пользовательский диапазон

Обычно данную настройку изменять не требуется, но ее можно изменить согласно требованиям поставщика услуг. [Пользовательский диапазон 1] / [Пользовательский диапазон 2] / [Пользовательский диапазон 3] / [Пользовательский диапазон 4] / [Пользовательский диапазон 5] / [Пользовательский диапазон 6] / [Пользовательский диапазон 7] / [Пользовательский диапазон 8]

Частота пользовательского диапазона

Обычно данную настройку изменять не требуется, но можно выбрать частоту пользовательского диапазона согласно требованиям поставщика услуг.

Выбор предпочитаемых сетей

Создается список избранных каналов. (стр. 42)

Выбор спутниковой системы для любого LNB

Пропускаются ненужные каналы. (стр. 43)

Сортировка каналов. (стр. 43)

Редактор списка каналов

Редактирование каналов. (стр. 43)

Очистка списка каналов. (стр. 44)

Использование функций меню

Меню настройки (Предпочитаемая спутниковая система/Основная спутниковая система)

Изменение языка экранных меню. (стр. 14)

Пункт Предпочтение Tелетекст

Настройки/Конфигурации (варианты) Выбор предпочтительного языка для услуги телетекста DVB (в зависимости от телевещательной компании). Выбор языка телетекста. [Запад] / [Восток1] / [Восток2] [Запад]: Английский, французский, немецкий, греческий, итальянский, испанский, шведский, турецкий и др. [Восток1]: Чешский, английский, эстонский, латышский, румынский, русский, украинский и др. [Восток2]: Чешский, венгерский, латышский, польский, румынский и др.

Установки Системное меню

Использование функций меню

Предпочт. Cубтитры 1 Предпочт. Cубтитры 2

Выбор первого и второго предпочтительного языка для субтитров DVB (в зависимости от телевещательной компании). ●● Отображение субтитров (стр. 21)

Предпочт. Tип Cубтитров

Выбор предпочтительного типа субтитров. [Нормальный] / [Для слабослышащих] ●● Функция [Для слабослышащих] облегчает понимание и просмотр субтитров DVB (в зависимости от телевещательной компании). ●● Приоритет назначается для [Предпочт.Субтитры 1] / [Предпочт.Субтитры 2].

Обеспечивает доступ к списку меток входа, позволяя выбрать метку для каждого режима входа или настроить пропуск неподключенного режима для упрощения идентификации и выбора в [Выбор ТВ] (стр. 20), [Выбор входа] (стр. 27) или на баннере. ●● Для пропуска режима входа выберите [Пропуск].

Задается время отображения информационного баннера на экране. (стр. 21) [0 (Не отображается)] / [1] / [2] / [3] / [4] / [5] / [6] / [7] / [8] / [9] / [10] (секунды)

Установите [Вкл.] для отображения непрерывного отсчета времени, проведенного в режиме [Игра], в верхнем правом углу экрана каждые 30 минут. [Выкл.] / [Вкл.] ●● Данная функция доступна при установке [Режим просмотра] в значение [Игра]. (стр. 29)

Настройка таймера автоматического выключения экрана при выборе радиоканала [Выкл.] / [5] / [10] / [15] / [20] (секунд) ●● Звук остается активным даже при выключенном экране. Данная функция эффективно снижает потребление электроэнергии при прослушивании радиоканалов. ●● Для включения экрана нажмите любую кнопку, кроме кнопок «Режим ожидания», «Увеличение/уменьшение громкости» и «Приглушение звука». ●● Недействительно в аналоговом режиме

Сброс всех настроек до исходного состояния. (стр. 47)

Установка просмотра закодированных каналов и т.д. (стр. 46)

Загрузка в телевизор нового программного обеспечения. (стр. 48)

Отображается лицензионная информация на программное обеспечение.

Настройки деморежима

●● Для условий просмотра [Магазин].

Системная информация

Отображение системной информации телевизора.

Снижение яркости изображения для уменьшения энергопотребления. [Выкл.] / [Вкл.]

●● В режиме [Медиапроигрыватель] отображается другое меню. (стр. 49) ●● Можно выбрать только доступные пункты.

Настройка каналов из меню установок

Автоматически настраивать каналы, улавливаемые в данном регионе. ●● Эта функция доступна, если настройка каналов уже была выполнена. ●● Можно настроить только выбранный режим. Все предыдущие настройки каналов будут удалены. ●● Если настройка не была завершена [Аналоговая ручная настройка] (стр. 40)

1 Выбор режима (стр. 20)

в меню и выберите [Установки] 2 Перейдите MENU Главное меню

Звук Таймер Установки

3 Выберите [Меню настройки] Меню настройки

Настройка каналов из меню установок

4 Настройте [Выбор ТВ] на сигнал канала, который необходимо настроить

5 Выберите [Автоматический поиск каналов] Выбрать Автонастройка

6 Выберите поставщика (только кабель)

7 Задайте установки [Автоматический поиск каналов] (только кабель) и запустите настройку Выбрать

Поиск каналов Режим сканирования Частота (KHz) Сетевой ID

Продвинутый 306000 Авто Поиск каналов

●● Экран автонастройки зависит от выбранной страны. (стр. 14)

●● [Режим сканирования] [Полный]: С канирование всего диапазона частот. Настройки устанавливаются автоматически. [Частота] и [Сетевой ID] не доступны. [Быстрый]: С канирование согласно настройкам, установленным в [Сетевой ID]. [Дополнительные настройки]: С канирование согласно настройкам, заданным в [Частота] и [Сетевой ID]. ●● Обычно нужно установить [Частота] и [Сетевой ID] на [Авто]. Если [Авто] не отображается или не нужно, введите значения, предоставленные поставщиком кабеля, при помощи кнопок с цифрами. ●● После установки настроек выберите [Сканировать]. Кабель: Автонастройка Статус: Cканирование... Аналоговый : 0 Цифровой : 0 Поиск каналов Режим сканирования Быстрый Частота (KHz) 306000 Сетевой ID Авто Поиск каналов

Антенна: Автонастройка

Настройка каналов из меню установок

Статус: Cканирование... Аналоговый : 1 Цифровой : 0 Поиск каналов

При завершении операции будет отображен канал, находящийся в самом нижнем положении.

[Предпочитаемая спутниковая система] / [Основная спутниковая система]

1 Выбор режима (стр. 20)

в меню и выберите [Установки] 2 Перейдите MENU Главное меню

Изображение Звук Таймер Установки

3 Выберите [Меню настройки] Меню настройки

4 Установите [Выбор ТВ] на сигнал канала, который необходимо настроить

5 Выберите[Автоматический поиск каналов] Выбрать Автонастройка

6 Выберите поставщика (только предпочитаемую 7

спутниковую систему) Задайте параметры для [Автоматический поиск каналов] и запустите процесс настройки Выбрать

Вкл. Выкл. Выкл. Выкл.

1. Имя спутниковой системы 2. L NB – это приемное устройство на спутниковых тарелках для улавливания телевизионных каналов. (В зависимости от способности используемой спутниковой системы работать с сигналами адреса [AA], [AB], [BA], [BB].) 3. Состояние спутниковой системы: вкл./выкл. [Предварительное сканирование]: Нажмите [Предварительное сканирование], чтобы начать поиск спутниковых систем; результаты будут отображаться в строке состояния. ●● Нажмите для редактирования [Параметр] или нажмите OK для сканирования спутниковой системы.

Настройка каналов из меню установок

●● Только для [Выбрать спутниковую систему]. ●● [Оператор]: Это поставщик платных услуг. (Только для Германии, Турции и Австрии) ●● См. "Использование общего интерфейса" (стр. 46)

●● Для возвращение в предыдущее меню.

[Частота LNB] : По умолчанию задан параметр [Universal], для получения информации по выполнению других операций обратитесь к поставщику DiSEqC. [LNB] : В ыберите порт LNB. ●● При задании параметра [Один LNB] невозможно выбрать ●● При задании параметра [MiniDiSEqC] или [Одиночный кабель] выберите между LNB AA и AB ●● При задании параметра [DiSEqC 1.0] выберите между LNB AA, AB, BA и BB После задания установок нажмите OK или

, чтобы вернуться в предыдущее меню.

Затем выполните сканирование спутниковой системы. Выбрать

Статус: Cканирование... Цифровой : 30 Satellite name : Astra 19.2E Satellite : 1/1 Поиск каналов Режим поиска Режим сканирования Поиск каналов

Все каналы полноэкранный

[Режим поиска]: В ыберите режим. ([Все каналы] / [Бесплатные каналы]) [Режим сканирования]: [Полный]: Сканирование всего диапазона частот. [Быстрый]: Сканирование подходящей частоты для выбранной спутниковой системы. ●● После установки настроек выберите [Сканировать]. При завершении операции будет отображен канал, находящийся в самом нижнем положении.

Настройка каналов из меню установок

Настройка и редактирование каналов Можно перенастраивать каналы и составлять списки избранных, пропускать каналы и пр.

1 Выбор режима (стр. 20)

в меню и выберите [Установки] 2 Перейдите MENU Главное меню

Звук Таймер Установки

3 Выберите [Меню настройки] Меню настройки

4 Настройте [Выбор ТВ] на сигнал канала, который необходимо настроить антенна

Настройка и редактирование каналов

5 Выберите одну из следующих функций

Выбор ТВ Автонастройка

Аналоговая ручная настройка

Состояние сигнала DVB-C

Состояние сигнала DVB-T Ручная настройка DVB-T

Ручная настройка DVB-C Любимая Сеть Выберите

Любимая Сеть Выберите

Редактор списка каналов

2/2 Редактор списка каналов

DVB-S (только для [Выбрать спутниковую систему] / [Основная спутниковая система] ) 1/2

Выбор ТВ Автонастройка

Предпочитаю спутниковое

Состояние сигнала DVB-S

Состояние сигнала DVB-S DVB-S Ручная настройка

DVB-S Ручная настройка

Система антенны Пользоват. полоса Пользоват. частота Любимая Сеть Выберите

Редактор списка каналов Очистить блок

Выбрать ●● Экран автонастройки зависит от выбранной страны. (стр. 14) ●● [Автоматический поиск каналов] Возвращение из меню настроек (стр. 35) ●● Можно выбрать только доступные пункты.

Добавьте телевизионные каналы [Сканировать] (только для антенны) Можно автоматически добавляют каналы в список каналов. Пример: А нтенна Поиск каналов Статус: Cканирование. Аналоговый : 0 Цифровой : 0

Настройка и редактирование каналов

Задать аналоговые каналы вручную [Аналоговая ручная настройка] Задать аналоговые каналы вручную позже [Автоматический поиск каналов]. Пример: А нтенна 1 Введите частоту, чтобы начать сканирование Аналоговая ручная настройка Поиск каналов... Начать частоты (MHz) Вверх поиск

48.00 Нисходящая поиск

[Поиск вверх]: Сканирование по возрастающей от заданной частоты до более высоких. [Поиск вниз]: С канирование по убывающей от заданной частоты до более низких.

Выберите метод сканирования Выбрать OK

Проверка состояния сигнала DVB-C/DVB-T/DVB-S DVB-T DVB-C Состояние сигнала DVB-C

Состояние сигнала DVB-T

На данных шкалах указывается максимальное значение сигнала для выбранного канала.

Частота (KHz) Модуляция Символьная скорость Уровень входн. Сигнала Состояние сигнала Доля ошибочных бит

Channel Уровень входн. Сигнала Состояние сигнала Доля ошибочных бит

DVB-S (только для [Основная спутниковая система] ) Состояние сигнала DVB-S Имя канала Уровень входн. Сигнала Состояние сигнала Доля ошибочных бит Satellite Параметр конвертора

ATV 96 91 0.00E-06 Astra 19.2E 10850MHz,V,22000kS/s

Установить канал DVB вручную [Ручная настройка] Обычно для настройки каналов DVB можно использовать [Автоматический поиск каналов] или [Сканировать]. Если настройка не была выполнена полностью или необходимо отрегулировать направление антенны, используйте данную функцию. ●● Все каналы будут добавлены в [Список каналов]. DVB-C

Ручная настройка DVB-C DVB-T

Поиск каналов Частота (KHz) Модуляция Авто Символьная скорость Уровень входн. Сигнала Состояние сигнала

Поиск каналов 2 Channel Уровень входн. Сигнала Состояние сигнала

Ручная настройка DVB-T

Настройка и редактирование каналов

DVB-S (только для [Выбрать спутниковую систему] / [Основная спутниковая система] )

Вкл. Выкл. Выкл. Выкл.

1. Имя спутниковой системы 2. L NB – это приемное устройство на спутниковых тарелках для улавливания телевизионных каналов. (В зависимости от способности используемой спутниковой системы работать с сигналами адреса [AA], [AB], [BA], [BB].) 3. Состояние спутниковой системы: вкл./выкл. для редактирования [Параметр] или нажмите OK для сканирования спутниковой системы. ●● Нажмите Параметр Satellite status Satellite name LNB frequency LNB Transponder Состояние сигнала Уровень входн. Сигнала

Параметры транспондера Frequency Символьная скорость Polarization

12604 22000 Horizontal

●● Введите частоту и скорость передачи abc

Все каналы полноэкранный

[Режим сканирования] : [Полный] : Сканирование всего диапазона частот. [Быстрый] : С канирование подходящей частоты для выбранной спутниковой системы. ●● После установки настроек выберите [Сканировать].

Задать настройки системы антенны [Система антенны] (только для [Выбрать спутниковую систему] / [Основная спутниковая система]) Можно отредактировать настройки системы антенны. При наличии системы управления антенной DiSEqC можно настроить получение сигнала нескольких спутниковых систем. Выбрать Система антенны

Доступ ●● Данный телевизор поддерживает DiSEqC версии 1.0.

[Один LNB] : Одна спутниковая система. [MiniDiSEqC] : Две спутниковые системы. [DiSEqC 1.0] : Четыре спутниковые системы. [Одиночный кабель]: При использовании маршрутизатора с одиночным кабелем доступно до 8 пользовательских диапазонов. ●● При наличии системы управления антенной DiSEqC можно настроить получение сигнала нескольких спутниковых систем. ●● Данный телевизор поддерживает DiSEqC версии 1.0. Отредактируйте [Одиночный кабель] ([Пользовательский диапазон] и [Частота пользовательского

диапазона] доступны только при выборе пункта [Одиночный кабель] параметра [Система антенны])

Составьте список избранных каналов DVB [Редактор избранного], пропустите ненужные каналы [Пропуск] Настройка и редактирование каналов

Создавайте списки избранных каналов различных телевещательных компаний. 1 Выберите канал для занесения в список 1 2 3 4

BBC ONE Wales BBC THREE BBCi CBBC Channel

Аналоговый Аналоговый Digital Digital

Для выбора из списка каналов Список каналов - все 1 2 3 4 5 6

●● Для просмотра списка аналогичных каналов (Желтый) ●● Для просмотра списка избранных каналов (Синий)

Примечание ●● Для просмотра платных каналов

“Использование общего интерфейса” (стр. 46)

Пропустите ненужные каналы [Пропустить]

Можно скрыть ненужные каналы. Скрытые каналы будут изображаться только на экране данной функции. Используйте эту функцию для пропуска ненужных каналов. Выберите канал и отобразите\скройте его 1 2 3 4

Пропуск Аналоговый Аналоговый Digital Digital

●● Для смены страницы (на стр. вверх)

●● Для смены страницы (на стр. вниз)

●● Для выбора (желтый)

●● Для выхода (синий)

Отсортировать каналы [Сортировка] Можно отсортировать каналы.

Для переключения позиции канала (если доступно)

Аналоговый Аналоговый Digital Digital

BBC ONE Wales BBC THREE BBCi CBBC Channel

●● Для смены страницы (на стр. вверх)

2 Переключение : выбранный

●● Для смены страницы (на стр. вниз)

●● Для выбора (желтый)

Доступ ●● Для выхода (синий)

Редактирование настроек канала [Редактор списка каналов] Настройки канала можно редактировать.

Выбрать канал для редактирования Выбрать

Редактор списка каналов

Аналоговый Аналоговый Digital Digital

Редактировать настройки канала DVB

Редактор списка каналов Имя сети Channel Имя канала

Teracom_Mux_5 1 Aftonbladet TV

●● Значение параметра [Имя сети] изменить нельзя. ●● Параметры [Частота (МГц)], [Система цвета] и [Система звука] можно редактировать только для аналоговых каналов.

Редактор списка каналов

Имя сети Channel Имя канала Частота (MHz) Система цвета Система звука

Настройка и редактирование каналов

Чтобы изменить [Канал], [Имя канала] и [Частота (МГц)]

Чтобы изменить [Система цвета] и [Система звука]

Выберите пункт для изменения

Введите новые параметры abc

●● Символы можно ввести при помощи кнопок с цифрами. (При выборе [Имя канала]). 2

Очистить список каналов [Очистить блок] Можно очистить весь список каналов. Выберите [ОК] для подтверждения. Вы уверены? Отмена

Настройка и редактирование каналов

Можно заблокировать выбранные каналы/входные разъемы аудио и видео, а также контролировать доступ к ним. При попытке доступа к заблокированному каналу/входному разъему появляется сообщение. Введите PIN-код для доступа к просмотру.

в меню и выберите [Установки] 1 Перейдите MENU Главное меню

Звук Таймер Установки

2 Выберите [Блокировка от детей] Блокировка от детей

Контроль доступа к каналу [Блокировка от детей] 1 Введите PIN-код (4 символа) Блокировка от детей - Ввод PIN

●● Введите PIN-код дважды при первичной настройке. ●● Запишите PIN-код, чтобы не забыть его. ●● В качестве PIN-кода по умолчанию может быть сохранен "0000", то зависит от выбранной страны. (стр. 14).

Выберите [Меню блокировки от детей]

Изменить PIN код Меню Блок. от детей Родительский рейтинг

Выберите канал/входные данные для блокировки

Доступ Без ограничений

: Появляется при блокировке канала/входа данных ●● Для отмены ●● Для блокировки всех Выберите заблокированный канал/вход данных (зеленый) OK

●● Для отмены всех блокировок (желтый)

Для изменения PIN-кода

Блокировка от детей Изменить PIN код Меню Блок. от детей Родительский рейтинг

Введите новый PIN-код дважды abc

Для установки [Родительский рейтинг]

Для просмотра программы DVB с ограниченным по возрасту доступом введите PIN-код (в зависимости от телевещательной компании). Выберите [Родительский рейтинг] и задайте возраст для ограничения доступа к программам. ●● Доступ к данной функции зависит от Выбрать Блокировка от детей выбранной страны (стр. 14). Изменить PIN код OK Меню Блок. от детей Родительский рейтинг

●● Установка параметра [Начальные установки] (стр. 47) удаляет PIN-код и все настройки

Использование общего интерфейса

Меню модуля общего интерфейса обеспечивает доступ к программному обеспечению модулей общего интерфейса (CI) ●● Эта функция может быть недоступна для некоторых стран или регионов. ●● Некоторые модули общего интерфейса с более старыми версиями программного обеспечения могут не быть полностью совместимыми с данным телевизором с CI+ версии 1.3 В данном случае обратитесь к поставщику услуг. ●● Видео- и аудиосигналы могут не быть выведены в зависимости от телевещательной компании или услуги. Несмотря на то, что модуль CI обеспечивает доступ к некоторым услугам, полный спектр услуг на данном телевизоре не гарантируется (например, зашифрованные платные телеканалы). Разрешается использовать только модуль CI, одобренный поставщиком телевещательной компании. Для получения более подробной информации обратитесь к местному поставщику компании Panasonic или телевещательную компанию. Боковая панель телевизора

●● Выключите функцию режима ожидания при установке или удалении модуля CI. ●● Если карта просмотра и устройство чтения карт поставляются в комплекте, сначала установите устройство чтения карт, и затем вставьте в него карту просмотра. ●● Вставляйте модуль в правильном направлении. ●● Удалите модуль CI из телевизора при размещении телевизора экраном вниз. В противном случае возможны повреждения модуля и гнезда CI.

Вставляйте или извлекайте модуль полностью и строго в нужном направлении. Вставка модуля CI (дополнительно). ●● Параметры, появляющиеся на экране, зависят от содержимого выбранного модуля CI. ●● Должны появиться зашифрованные каналы. Следуйте инструкциям на экране. Если зашифрованный канал не появляется, выполните указанные ниже действия. ●● Более подробные сведения см. в руководстве модуля CI, или же обратитесь к телевещательной компании.

1 Выбор режима (стр. 20)

Использование общего интерфейса

в меню и выберите [Установки] 2 Перейдите MENU Главное меню

Звук Таймер Установки

3 Выберите [Системное меню]

4 Выберите [Общий интерфейс]

5 Перейдите к общему интерфейсу (CI) и следуйте инструкциям на экране Обычный интерфейс Слот 1:

●● Инструкции на экране могут не соответствовать кнопкам пульта дистанционного управления.

Восстанавливает исходные настройки телевизора, т. е. удаляет настройки каналов. Все настройки переустановлены (каналы, настройки картинки, звука и пр.). ●● Для перенастройки только телевизионных каналов, например, после переезда установок” (стр. 35)

“Настройка каналов из меню

1 Перейдите в меню и выберите [Установки] MENU

Звук Таймер Установки

2 Выберите [Системное меню] Системное меню

3 Выберите [Начальные установки] Начальные установки

Восстановление настроек [Начальные установки] 1 Проверьте сообщение и выполните запуск Начальные установки Все настройки будут стерты

Вы уверены? Вы уверены?

(Запустите [Начальные установки]) Следуйте инструкциям на экране Сброс на начальные установки завершен. Ваш телевизор автоматически перезапустится. Не выключайте TV

●● [Автонастройка] начнется автоматически. (стр. 14)

Обновление программного обеспечения телевизора

Может появиться доступная для загрузки новая версия программного обеспечения, предназначенная для улучшения производительности или функциональности телевизора. После обновления данных канала, в случае наличия обновлений программного обеспечения появляется уведомление. ●● Для загрузки OK

для отмены загрузки)

Новое программное обеспечение может быть установлено автоматически или вручную.

в меню и выберите [Установки] 1 Перейдите MENU Главное меню

Звук Таймер Установки

2 Выберите [Системное меню] Системное меню

3 Выберите [Обновление системы] Обновление программного обеспечения телевизора

Обновление программного обеспечения телевизора [Обновление системы] Для автоматического обновления Установите [Автозагрузка] и [Автоматическая установка] на [Да] Руководство OAD

●● Каждый раз при задании настроек телевизор автоматически выполняет поиск в режиме ожидания и загружает обновления при их наличии. ●● Автоматическое обновление происходит при соблюдении следующих условий: Изменить • Режим ожидания (телевизор выключен при помощи пульта ДУ) Выбрать

Автоматическая установка Нет

При выполнении [Обновление системы] программное обеспечение будет обновлено (настройки телевизора могут быть изменены). Если это не подходит, задайте для параметра [Автоматическая установка] значение [Нет].

Для немедленного обновления

Выберите [Ручная загрузка OAD]

Автоматическая установка

Выполняется поиск обновлений (в течение нескольких минут), и на экране появляется соответствующее сообщение.

Примечание ●● Загрузка может занять до 60 минут. ●● Во время загрузки и установки программного обеспечения ЗАПРЕЩАЕТСЯ выключать телевизор. ●● Может появиться предупреждающее сообщение. В этом случае появится информация о графике (дата использования новой версии). Можно задать дату для обновления. Обновление не начнется, если телевизор будет выключен.

Использование медиапроигрывателя

[Медиапроигрыватель] позволяет просматривать фото, видео или прослушивать музыку, записанные на USBустройства флэш-памяти. Режим фото: На экран выводятся неподвижные изображения, записанные цифровыми камерами. Режим просмотра фильма: Воспроизведение кинофильмов, записанных с помощью цифровых видеокамер. Режим музыки: Воспроизведение цифровых музыкальных данных. ●● Во время работы вывод аудиосигнала происходит через разъемы DIGITAL AUDIO и HDMI 1 (ARC) (функция ARC) . Вывод видеосигналов не поддерживается. Для использования HDMI 1 (ARC) с функцией ARC подключите усилитель с функцией ARC. ●● [Дата] показывает дату выполнения записи записывающим оборудованием. Файл с незаписанной датой отображается как «**/**/****». ●● На данном телевизоре возможна некорректная передача изображения, в зависимости от использованного для записи оборудования. ●● При наличии большого количества файлов и папок для их отображения потребуется некоторое время. ●● Файлы с частичными повреждениями могут отображаться с уменьшенным разрешением. ●● В зависимости от условий заданные параметры изображения могут не использоваться. ●● Имена папок и файлов могут различаться в зависимости от используемой цифровой фото- или видеокамеры.

Установка или извлечение USB-устройства флэш-памяти USB-устройство флэш-памяти ●● Вставьте или извлеките полностью и строго в нужном направлении.

Использование медиапроигрывателя

●● Для получения информации об устройствах “Устройства для воспроизведения” (стр. 61) ●● Для поддерживаемых форматов файлов “Форматы файлов, поддерживаемые медиапроигрывателем” (стр. 60)

Запуск медиапроигрывателя

USB-устройство флэш-памяти в телевизор 1 Вставьте (стр. 49) [Медиапроигрыватель] 2 Запустите ●● Запуск можно выполнить при помощи следующей кнопки. MEDIA PLAYER

3 Выберите содержимое Выбор содержимого Выход Выбрать Возврат Доступ USB 2.0

[Фото] (стр. 51) [Музыка] (стр. 55) [Фильм] (стр. 53)

4 Начните просмотр в [Медиапроигрыватель] Пример: Миниатюра – [Все фото] Медиа-проигрыватель

●● Просмотр информации о выделенном содержимом 1/48 Имя файла p1010001.JPG Date 23/10/2011 Пиксель 1600X1200

Информация Дополнительное меню Выбор источника

Номер файла/общее количество файлов

Имя выбранного устройства

Изменить содержимое Использование медиапроигрывателя

Можно переключиться в другой режим [Медиапроигрыватель] из режима просмотра миниатюры. ●● Переключение режима возможно на текущем устройстве. 1 Выведите на экран меню выбора 2 Выберите содержимое содержимого во время отображения Выбор содержимого Выход миниатюр Выбрать (синий)

Возврат Доступ USB 2.0

Режим фото ●● Поддерживаемый формат файлов

Отобразятся миниатюры всех фотографий на USB-устройстве флэш-памяти. Пример: Миниатюра – [Все фото] Медиа-проигрыватель

Информация Дополнительное меню

[По одному] – Изображения отображаются по очереди. Выберите миниатюру файла для просмотра. Выбрать OK

Доступ Пример: По одному

●● Для отображения/скрытия руководства

●● Для перехода [По одному] К предыдущей фотографии Показ слайдов

●● Для возвращения к миниатюре

К следующей фотографии

Остановить (вернуться к миниатюре) ●● Для поворота на 90°

Выход Выбрать Возврат Повернуть

Использование медиапроигрывателя

Руководство пользователя

[Показ слайдов] -– Показ слайдов завершается, когда просмотрены все фотографии выбранной миниатюры.

Выберите файл миниатюры фотографии для первичного просмотра

Начать показ слайдов (красный)

●● Для отображения/скрытия руководства

●● Для паузы (возвращение к [По одному])

●● Для изменения фоновой музыки

●● Для возвращения к миниатюре

“Настройки фотографий” (стр. 52)

[Выбор вида] – Изменение вида с миниатюр на папки.

Отображать выбранный вид (зеленый)

Установить Будут отображены миниатюры папок на USB-устройстве флэш-памяти.

Выберите папку для просмотра содержимого Выбрать OK

Доступ ●● Для возвращения к миниатюрам всех фотографий (зеленый)

Настройки фотографий Задать параметры для режима [Фото].

Отображать меню параметров

Дополнительное меню Настр. показа слайдов

Выберите пункты и задайте параметры

Настр. показа слайдов Эффект смены слайдов Режим экрана Интервал Повтор Фоновая музыка

Растворение Увеличение 10 секунд Нормальный Тип2

Примечание ●● Качество изображений может снизиться из-за установленных параметров. ●● В зависимости от условий изменение параметров изображения может быть недоступно.

Настройки показа слайдов

Использование медиапроигрывателя

Эффект смены слайдов

Настройки/Конфигурации (варианты) Выбор эффекта смены слайдов для переключения фотографий при показе слайдов. [Нет] / [Растворение] / [Появление слева] / [Появление справа] / [Протрите на] / [Протрите под] / [В поле] / [Вне окна] / [Случайный выбор] [Растворение]: Каждая фотография постепенно исчезает при переходе к следующей фотографии. [Появление слева]: Следующее фото накладывается на предыдущий клип слева направо. [Появление справа]: Следующее фото накладывается на предыдущий клип справа налево. [Протрите на]: Следующее фото накладывается на предыдущий клип снизу вверх. [Протрите под]: Следующее фото накладывается на предыдущий клип сверху вниз. [В поле]: Прямоугольники раскладываются от каждого из четырех углов к центру. [Вне окна]: Прямоугольники раскладываются от центра каждого сектора к его углам. [Случайный выбор]: Выбор каждого перехода производится в случайном порядке.

Выбор увеличенного или обычного режима просмотра при [По одному] и [Показ слайдов]. [Нормальный] / [Увеличение] ●● В зависимости от размера полностью увеличенная фотография может занимать только часть экрана (например, фотография в портретном формате).

Выбор фоновой музыки в режиме [Фото]. [Выкл.] / [Тип 1] / [Тип 2] / [Тип 3] ●● [Тип 1], [Тип 2] и [Тип 3] – это музыка, записанная в данном телевизоре.

Режим просмотра фильма ●● Поддерживаемый формат файлов

Будут отображены миниатюры видеофайлов в USB-устройстве флэш-памяти. Пример: Миниатюра – [Просмотр заголовков] Медиа-проигрыватель

Доступ Возврат Воспр. папки

●● Для воспроизведения выбранного видеофайла Выберите видеофайл Начните воспроизведение OK

Информация USB 2.0 Дополнительное меню Выбор источника Выбор содержимого

: Экран ошибки : Файл не поддерживает формат миниатюры.

Воспроизведение видеофайла с выбранной сцены Начнется воспроизведение видеофайла с выбранной сцены. 1 Выберите видеофайл 2 Выберите сцену

Начните воспроизведение

Как управлять воспроизведением Пример: Воспроизведение USB

Руководство пользователя

Информационный баннер

●● Для отображение/скрытия руководства и информационного заголовка

●● Для изменения формата

●● К предыдущему видеофайлу или сцене (красный)

●● Для возвращения к миниатюре

●● К следующему видеофайлу или сцене (зеленый)

●● Для управления воспроизведением Перемотка назад Пауза (с временной шкалой для поиска)/Воспроизведение OK

Быстрая перемотка вперед Остановить

Использование медиапроигрывателя

●● Структура видеофайлов и сцен может различаться в зависимости от типа цифровой видеокамеры. ●● Для повтора воспроизведения “Настройка видео” (стр. 54)

Настройка видео Задать параметры для режима [Фильм]. ●● Пункты меню и доступные параметры зависят от содержимого. 1 Отображать меню параметров в 2 Выберите виде миниатюр [Меню настройки видео] OPTION

Меню настройки видео

Настройки/Конфигурации (варианты)

Повтор воспроизведения в рамках одного заголовка или выбранного файла (в зависимости от содержимого). [Выкл.] / [Вкл.]

Настройки аудиовыхода Можно наслаждаться многоканальным звуком при помощи усилителя, подключенного к DIGITAL AUDIO или HDMI 1 (ARC) (функция ARC).

Выберите [Звук] Главное меню

Выберите [Выбор SPDIF] и задайте параметры

Настройки/Конфигурации (варианты) SPDIF : Стандартный формат передачи звука

Использование медиапроигрывателя

Выбор исходной настройки для выхода цифрового сигнала от разъемов DIGITAL AUDIO и HDMI 1 (ARC) (функция ARC). [Авто] / [PCM] [Авто]: Dolby Digital Plus, Dolby Digital и многоканальный HE-AAC выводятся как битовый поток Dolby Digital Bitstream. MPEG выводится как [PCM]. DTS выводится как DTS для видеоматериалов [Медиапроигрыватель]. [PCM]: Цифровой вывод сигнала зафиксирован на [PCM].

Режим музыки ●● Поддерживаемый формат файлов (стр. 60) Будут отображены музыкальный файлы на USB-устройстве флэш-памяти. Пример: [Просмотр папок] Медиа-проигрыватель

●● Для воспроизведения файлов в выбранной папке Выберите папку Начните воспроизведение

Воспр. Выбрать Воспр. папки

USB 2.0 Информация Дополнительное меню Выбор источника Выбор содержимого

Воспроизведение из списка файлов Будет воспроизведен выбранный файл.

Начните воспроизведение

Как управлять воспроизведением Пример: Воспроизведение

●● Для отображения/скрытия руководства

●● Для управления воспроизведением Перемотка назад Пауза/Воспроизведение

●● К следующему треку (зеленый) ●● Для возвращения к миниатюре

Быстрая перемотка вперед Остановить

Руководство пользователя

Настройка музыки Установка параметров в режиме [Музыка] (только для списка миниатюр).

Отображать меню параметров

Выберите [Настройка музыки]

Меню настройки музыки Повтор

Установить [Один]: Повторное воспроизведение одного выбранного файла [Папка]: Повторное воспроизведение треков в одной выбранной папке

Использование медиапроигрывателя

My Song_9 My Favourite My Music_1 00:02:43 / 00:05:44

●● К предыдущему треку (красный)

Внешнее оборудование

На этих графиках показаны наши рекомендации к подключению различного оборудования к телевизору. Для получения информации по подключению прочего оборудования см. отдельные инструкции к каждому элементу, основные подключения (стр. 11, 12, 13), таблицу (стр. 58) и характеристики (стр. 69).

Для просмотра спутниковых программ Спутниковая тарелка

Спутниковый адаптер (поставляется)

Полностью смонтированный совместимый с HDMI кабель Телевизионная приставка

Для записи/воспроизведения Наземная антенна Полностью смонтированный кабель SCART

или Задняя панель телевизора

Полностью смонтированный кабель SCART

Записывающее устройство DVD / видеомагнитофон

Внешнее оборудование

Оборудование HDMI Устройство записи/ воспроизведения Полностью смонтированный кабель, совместимый с HDMI ●● Соединение HDMI

(Прослушивание) (Просмотр)

Для прослушивания с динамиками

Оптический цифровой аудиокабель Усилитель системы динамиков

Задняя и боковая панели телевизора

Чтобы получить все преимущества звука со внешнего оборудования в нескольких каналах (например, Dolby Digital 5.1), подсоедините оборудование к усилителю. Информацию по подключению см. в руководствах оборудования и усилителя.

(Стерео мини-разъем M3)

●● Для регулировки звука [Громкость наушников]

Видеооборудование/оборудование для игр

Внешнее оборудование

Оборудование для игр

Типы подключаемого оборудования для каждого разъема Разъем AV 2

USB HDMI 1 (ARC) HDMI 2

Для записи/воспроизведения видеокассет/DVD (устройства записи видеомагнитофона/DVD) Для просмотра спутниковых каналов телевещательных компаний (телевизионная приставка) Для просмотра DVD (DVD-проигрыватель) Для просмотра видеофайлов (видеокамера Для игр (оборудование для игр) Для использования усилителя с динамиками

:Р екомендуемые соединения *1: Используйте HDMI 1 (ARC) для подключения усилителя. Это подключение возможно при использовании усилителя с функцией ARC (Audio Return Channel, "возвратный аудиоканал").

Внешнее оборудование

Технические характеристики Автоформат

Изображения оптимизируются в зависимости от формата сигнала программ для получения наилучшего результата. (стр. 23)

Формат управляющего сигнала

Формат будет переключен на соответствующий широкоформатный. Формат управляющего сигнала Входной разъем Спутниковая система

Формат входного сигнала

Широкоэкранный сигнал (WSS)

Управляющий сигнал через разъемы SCART

(8-штырьковый)/HDMI DVB-S DVB-C DVB-T PAL B, G, H, I, D, K SECAM B, G, D, K

Кабель RF PAL 525/60 6,5 МГц

PAL AV 1 / AV 2 (Композитный вход)

Технические характеристики

AV 2 (Компонентный вход)

Автоматический режим

Автоматический режим определяет наиболее подходящий формат изображения в зависимости от формата сигнала программ (WSS, управляющий сигнал через разъемы SCART/HDMI). Этот процесс может занять несколько минут, в зависимости от яркости изображения.

Примечание ●● Формат зависит от программы, то есть, если формат выходит за рамки стандарта 16:9, в верхней и нижней части изображения могут появится темные полосы. ●● В случае если размер экрана выглядит необычно при воспроизведении на видеомагнитофоне программы, записанной в широкоэкранном формате, отрегулируйте настройки видеомагнитофона. Прочтите руководство к видеомагнитофону.

Форматы файлов, поддерживаемые медиапроигрывателем Фото Формат

Разрешение изображения (пиксель)

Подробности/Ограничения Стандарты DCF и EXIF

Формат Progressive jpeg: от 4 × 4 до 4000 × 4000

Подвыборка: 4 :4:4, 4:2:2, 4:2:0

Расширение файлов .avi

VC-1 Видеофайлы Windows Media версии 9

Аудиофайлы Windows Media версии 8 Аудиофайлы Windows Media версии 9 Dolby Digital MP3

●● Файлы с защитой от копирования не воспроизводятся.

●● Этот телевизор поддерживает содержимое, записанное устройствами Panasonic. Для получения дополнительной информации ознакомьтесь с руководствами по эксплуатации соответствующих устройств.

Технические характеристики

Музыка Расширение файлов

●● Файлы с защитой от копирования не воспроизводятся.

●● Файлы с защитой от копирования не воспроизводятся. ●● Формат WMA Lossless не поддерживается.

Примечание ●● Некоторые файлы могут не воспроизводиться, даже если они удовлетворяют всем указанным условиям. ●● Не допускается использование двухбайтовых символов или других специальных кодов для данных. ●● При изменении имен файлов или папок устройство может стать непригодным для данного телевизора.

Устройства для воспроизведения USB-устройство флэш-памяти (для воспроизведения в [Медиапроигрыватель]) Формат USB-устройства флэш-памяти: FAT16, FAT32, NTFS Соответствие USB-устройства флэш-памяти: Поддерживается только стандарт USB1.1 или USB2.0 Максимально поддерживаемая емкость устройства USB составляет 32 Гб Концентратор USB и адаптер карты не поддерживаются

Примечание ●● Данные, измененные с помощью ПК, могут не отображаться. ●● Не извлекайте устройство, пока данные используются телевизором. В противном случае возможно повреждение устройства или телевизора. ●● Не прикасайтесь к контактам устройства. ●● Не подвергайте устройство воздействию сильного давления или ударам. ●● Вставляйте устройство в правильном направлении. В противном случае возможно повреждение устройства или телевизора. ●● Электрические помехи, статическое электричество или неправильная эксплуатация могут повредить данные или устройство. ●● Регулярно выполняйте резервное копирование сохраненных данных, чтобы избежать их потери в случае повреждения или неправильной работы телевизора. Компания Panasonic не несет ответственности в случае ухудшения или повреждения записанных данных.

Технические характеристики

●● Рекомендуется подключать USB-устройство флэш-памяти непосредственно к USB-порту телевизора. ●● Некоторые USB-устройства или концентраторы USB могут не подходить для использования с данным телевизором. ●● Невозможно подключать какие-либо устройства с помощью USB-устройства чтения карт. ●● Дополнительную информацию по использованию USB-устройств можно найти на следующем веб-сайте. (Только на английском языке) http://panasonic.jp/support/global/cs/tv/

Соединение HDMI Соединение HDMI ("high-definition multimedia interface", мультимедийный интерфейс высокого разрешения) – это первый в мире цифровой пользовательский аудио-/видеоинтерфейс соответствующий стандарту сжатия. Стандарт HDMI позволяет получить цифровые изображения и звук высокого качества при подключении оборудования к телевизору. Оборудование, совместимое с HDMl*1 с выходным разъемом HDMI или DVI, таким как проигрыватель DVD, телевизионная приставка или оборудования для игр, можно подключить к разъему HDMI при помощи совместимого с HDMI кабеля (полностью смонтированного). Дальнейшая информация о соединениях

Соответствующий характеристики HDMI

●● Сигнал аудиовхода: Двухлинейный PCM (примеры частот: 48 кГц, 44,1 кГц, 32 кГц) ●● Сигнал видеовхода: “Поддерживаемые форматы входных видеосигналов” (см. ниже) Задайте соответствующие настройки для цифрового оборудования.

●● Входной сигнал компьютера: “Поддерживаемые форматы входных видеосигналов” (см. ниже) Задайте соответствующие настройки для компьютера. ●● Возвратный канал аудио*2 (только разъем HDMI 1 (ARC))

Если у внешнее оборудование имеет выход DVI output, подключите его к разъему HDMI при помощи кабеля адаптера DVI-HDMI*3. При использовании кабеля адаптера DVI-HDMI подсоедините аудиокабель к входному аудиоразъему (при помощи аудиоразъемов AV 2).

Примечание Аудионастройки можно сделать на [Вход HDMI 1] / [Вход HDMI 2] в пункте [Звук]. (стр. 30) Если в подключаемом оборудовании есть функция настройки формата, задайте значение формата [16:9]. Эти коннекторы HDMI принадлежат к типу "А". Эти коннекторы HDMI попадают под действие системы защиты авторских прав HDCP ("High-Bandwidth Digital Content Protection", система защиты цифрового содержимого, передаваемого по каналам с высокой пропускной способностью). ●● Оборудование без цифровых выходных разъемов можно подключить к входному разъему компонента или видео для получения аналоговых сигналов. ●● В данном телевизоре используется технология HDMI™. *1: На оборудовании с HDMI изображен логотип HDMI. *2: Функция Audio Return Channel (ARC, возвратный аудиоканал) – это функция для отправки цифровых звуковых сигналов при помощи кабеля HDMI. *3: Спрашивайте у местного поставщика цифрового оборудования. ●● ●● ●● ●●

Технические характеристики

Поддерживаемые форматы входных видеосигналов COMPONENT (Y, Pb, Pr), HDMI Режим

Частота горизонтальной развертки (кГц)

Частота вертикальной развертки (Гц)

: Соответствующий входной сигнал

Технические характеристики

ПК (от разъема HDMI) Название сигнала

Частота горизонтальной развертки (кГц)

Частота вертикальной развертки (Гц)

Примечание ●● Сигналы, не соответствующие приведенным выше характеристикам, могут отображаться неправильно. ●● Приведенные выше сигналы будут отформатированы для оптимального просмотра на экране. ●● Компьютерный сигнал увеличивается или сжимается для отображения на экране, что может привести к недостаточной четкости отображения мелких деталей.

Информация о разъемах SCART и HDMI Разъем AV1 SCART (RGB, видео)

Технические характеристики

Розетка с заземлением Выход CVBS (видео) Выход CVBS с заземлением Вход (красного цвета) Вход (красного цвета) с заземлением Вход (зеленого цвета) Вход (зеленого цвета) с заземлением Вход (синего цвета) Вход (синего цвета) с заземлением Аудиовыход (Л) Аудиовыход (П)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

Вход CVBS (видео) Состояние RGB с заземлением Состояние RGB Заземление --Состояние CVBS Аудиовход (Л) Аудиоразъем с заземлением Аудиовход (П)

Разъем HDMI Обнаружение активного соединения Заземление DDC/CEC SCL CEC TMDS Clock Shield TMDS Data0− TMDS Data0+ TMDS Data1 Shield TMDS Data2− TMDS Data2+

+5V Power SDA Utility TMDS Clock− TMDS Clock+ TMDS Data0 Shield TMDS Data1− TMDS Data1+ TMDS Data2 Shield

Часто задаваемые вопросы

Перед тем, как обращаться за техобслуживанием или помощью, попробуйте разрешить проблему с помощью этих простых рекомендаций. Если решить проблему не удается, обратитесь за помощью к местному торговому представителю компании Panasonic. В режиме DVB появляются блочные шумы, застывшее или исчезающее изображение/в аналоговом режиме на изображении появляются белые пятна или тени (двоение изображения)/некоторые каналы не настраиваются ●● Проверьте положение, направление и подключение антенны. ●● Качество сигнала зависит от погодных условий (сильного дождя, снега и т.д.), особенно это касается регионов со слабым приемом. Даже в хорошую погоду повышенное давление может вызвать нарушение приема сигнала некоторых каналов. ●● Из-за применяющейся технологии приема цифрового сигнала в некоторых случаях его качество может быть сравнительно низким, несмотря на уверенный прием аналогового сигнала. ●● Выключателем режима ожидания переведите телевизор в режим ожидания, а затем снова включите его. ●● Если решить проблему не удается, проконсультируйтесь с местным торговым представителем или поставщиком услуг по вопросу доступа к службам. В ТВ-гиде не отображаются программы ●● Проверьте цифровой передатчик. ●● Настройте направление антенны на другой передатчик, установленный поблизости. ●● Проверьте аналоговый сигнал. При низком качестве изображения проверьте антенну и проконсультируйтесь с местным торговым представителем. Нет ни изображения, ни звука ●● Убедитесь в том, что телевизор включен. ●● Убедитесь в том, что шнур питания подключен к телевизору и сетевой розетке. ●● Убедитесь в том, что телевизор находится в режиме AV (аудио/видео). ●● Проверьте правильность выбора входного режима. ●● Проверьте [Изображение] (стр. 29) и громкость. ●● Проверьте наличие всех кабелей и надежность всех подключений. Автоформат ●● Автоформат разработан для оптимального соотношения сторон при заполнении экрана. (стр. 59) ●● Нажмите кнопку для изменения формата изображения вручную. (стр. 23)

На экране остается обозначение режима входа, т.е., EC/AV1 ●● Для удаления этой информации нажмите кнопку . Для повторного вывода на экран снова нажмите эту кнопку. На экране могут появляться красные, синие, зеленые и черные точки ●● Это обычное явление для жидкокристаллических экранов и не свидетельствует о наличии неисправности. Жидкокристаллический экран создан с помощью высокоточных технологий, обеспечивая четкое воспроизведение мельчайших деталей. Время от времени на экране может появляться несколько неактивных пикселей в виде горящей точки красного, зеленого, синего или черного цвета. Примите к сведению, что это не влияет на работу ЖК-экрана.

Часто задаваемые вопросы

Черно-белое изображение ●● Убедитесь, что выход внешнего оборудования соответствует входу на телевизоре. При подключении с помощью SCART убедитесь, что выход для внешнего оборудования не установлен на S-Video.

Экран Звук HDMI Прочее

Часто задаваемые вопросы

Хаотичное изображение, зашумленность

●● Для устранения помех установите [Шумопонижение] в меню [Изображение]. (стр. 29) ●● Проверьте, нет ли поблизости электрических изделий (автомобиль, мотоцикл, флуоресцентная лампа).

Изображение отсутствует

●● Проверьте, не установлены ли для [Контраст], [Яркость] или [Цвет] минимальные значения в меню [Изображение]. (стр. 29)

Расплывчатое или искаженное изображение (нет звука или низкая громкость)

●● Сбросьте настройки каналов.

Отображается необычное изображение

●● Выключателем режима ожидания переведите телевизор в режим ожидания, а затем снова включите его. ●● Если вам не удается устранить проблему, сбросьте все настройки до начальных. [Начальные установки] (стр. 47)

●● Проверьте, не активирована ли функция выключения звука. (стр. 9) ●● Проверьте, не установлено ли минимальное значение громкости.

Низкий уровень звука или искаженный звук

●● Возможно, ухудшился звуковой сигнал. ●● Установите [MPX] (стр. 31) параметра [Звук] на [Моно]. (Аналоговый)

●● Установите следующие звуковые параметры подключенного оборудования: 2ch L.PCM. ●● Проверьте настройку [Вход HDMI 1] в [Звук]. (стр. 30) ●● При наличии неполадок в цифровом звуковом подключении выберите аналоговое звуковое подключение. (стр. 62)

При подключении оборудования через HDMI изображения с внешнего оборудования выглядят необычно

Телевизор не включается

●● Убедитесь в том, что шнур питания подключен к телевизору и сетевой розетке.

Телевизор переходит в режим ожидания

●● Активирована функция автоматического перехода в режим ожидания. (стр. 10) ●● Телевизор переходит в режим ожидания примерно через 30 минут после окончания аналогового вещания.

Пульт дистанционного управления не работает или работает с перебоями

Причина/Способы устранения

Проверьте правильность подключения кабеля HDMI. (стр. 56) Выключите телевизор и оборудование, а затем снова включите их. Проверьте входной сигнал с оборудования. (стр. 63) Используйте оборудование, совместимое с EIA/CEA-861/861D.

Убедитесь, что батарейки установлены правильно. (стр. 8) Проверьте, включен ли телевизор. Возможно, батарейки разрядились. Замените их. Направьте пульт дистанционного управления прямо на приемник сигнала дистанционного управления телевизора (на расстоянии не более 7 м и под углом не больше 30 градусов к приемнику). ●● Установите телевизор так, чтобы солнечный свет или другие источники яркого света не попадали на приемник сигнала дистанционного управления телевизора. ●● ●● ●● ●●

Детали телевизора нагреваются

●● Даже в случае повышения температуры передней, верхней и задней панелей, это не отражается на производительности или качестве работы устройства.

ЖК-экран слегка вибрирует от прикосновения Может быть слышен стук

●● Вокруг панели небольшой зазор, защищающий ее от повреждений. Это не является неисправностью.

Появляется сообщение об ошибке, связанной с перегрузкой по току

●● Эта ошибка может быть вызвана подключенным устройством USB. Извлеките устройство и переведите телевизор в режим ожидания с помощью выключателя режима ожидания, а затем снова включите его. ●● Убедитесь в отсутствии посторонних предметов внутри порта USB.

Появляется сообщение об ошибке

●● Выполните действия, указанные в сообщении. ●● Если решить проблему не удается, обратитесь к местному торговому представителю Panasonic или в авторизованный сервисный центр.

Уход Сначала выньте штепсельную вилку из сетевой розетки.

Экран, корпус, основание Регулярный уход:

При сильном загрязнении:

Аккуратно протрите поверхности экрана, корпуса Сначала протрите поверхность от пыли. Смочите мягкую ткань или основания мягкой тканью для удаления следов водой или разведенным нейтральным моющим средством грязи и отпечатков пальцев. (1 часть на 100 частей воды). Отожмите ткань и протрите поверхность. Протрите сухой тканью.

Предостережение ●● Не используйте жесткую ткань и не трите поверхность слишком сильно. В противном случае возможно появление царапин на поверхности. ●● Не допускайте попадания на поверхности телевизора воды или моющих средств. Попадание жидкости внутрь телевизора приводит к его поломке. ●● Не допускайте попадания на поверхность телевизора средств от насекомых, растворителей, разбавителей и других летучих веществ. Это может испортить поверхность или привести к отслоению краски. ●● Поверхность экрана требует особого обращения и легко повреждается. Не стучите и не царапайте поверхность ногтями и другими твердыми предметами. ●● Не допускайте длительного воздействия на поверхность телевизора и основания резиновых или ПВХ-содержащих веществ. Это может испортить поверхность.

Сетевой шнур и вилка Регулярно протирайте шнур и штепсельную вилку сухой мягкой тканью. Влага и пыль могут привести к пожару или поражению электрическим током.

Даже при отсутствии специальных ссылок на компании или товарные знаки изделий данные товарные знаки признаются полностью. Данное изделие включает следующее программное обеспечение: (1) п рограммное обеспечение, лицензированное универсальной общедоступной лицензией GNU, Версия 2.0 (GPL V2.0) и/или (2) п рограммное обеспечение из открытого источника, за исключением программного обеспечения, лицензируемого GPL. Программное обеспечение, относящееся к категориям (1) - (2), распространяется в качестве вспомогательного инструмента, БЕЗ КАКОЙ БЫ ТО НИ БЫЛО гарантии, даже без подразумеваемой гарантии КОММЕРЧЕСКОЙ ПРИГОДНОСТИ или ПРИГОДНОСТИ ДЛЯ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ. Подробный текст условий и положений изложен в меню «Лицензия прогр.» данного изделия. Не менее 3 (трех) лет с момента поставки изделий корпорация Panasonic предоставляет любому третьему лицу, обращающемуся к нам, контактную информацию, представленную ниже, за плату, не превышающую стоимость физического выполнения распределения исходного кода, полную машиночитаемую копию соответствующего исходного кода, на который распространяется лицензия GPL V2.0 или другие лицензии с соответствующими обязательствами, а также соответствующие уведомления об авторском праве. Контактная информация:cdrequest@unipf.jp

Исходный код и уведомления об авторском праве также можно получить бесплатно на нашем веб-сайте, указанном ниже. http://www.unipf.jp/dl/DTV13ET/ DVB

●● DVB и логотипы DVB являются товарными знаками DVB Project.

Dolby ●● Изготовлено по лицензии компании Dolby Laboratories. Dolby и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories. HDMI ●● HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в Соединенных Штатах Америки и других странах. HD TV ●● Логотип HD TV является товарным знаком DIGITALEUROPE.

DTS ●● Изготовлено по лицензиям Патентного ведомства США за номерами: 5,956,674; 5,974,380; 6,487,535 и другим патентам, выданным и находящимся на рассмотрении в США и других странах мира. DTS, Знак, а также DTS и Знак в совокупности являются зарегистрированными товарными знаками; а также DTS 2.0+Digital Out является товарным знаком компании DTS, Inc. Изделие поставляется вместе с программным обеспечением. © DTS, Inc. Все права защищены.

Технические характеристики TX-32AW404

Номер модели Источник питания

220–240 В переменного тока 50/60 Гц

С основанием: 727 мм × 464 мм × 194 мм Без основания (только телевизор): 727 мм × 432 мм × 67 мм

С основанием: 5,5 кг Без основания (только телевизор): 5,0 кг

Размер видимой части экрана

80 см/31,5 дюйма (диагональ)

3,5 мм стерео мини гнездо × 1

Система приема Название диапазона

VHF E2-E12 VHF A-H (ИТАЛИЯ) CATV S01-S05 CATV S11-S20 (U1-U10)

Воспроизведение кассет NTSC с некоторых

видеомагнитофонов (ВКМ) PAL M.NTSC

Воспроизведение с видеомагнитофонов (ВКМ) M.NTSC NTSC (только вход AV)

Воспроизведение с видеомагнитофонов (ВКМ) NTSC DVB-T / T2

Цифровые наземные службы (MPEG2 и MPEG4-AVC(H.264))

Цифровые кабельные службы (MPEG2 и MPEG4-AVC(H.264))

Цифровые спутниковые службы (MPEG2 и MPEG4-AVC(H.264)) Диапазон частот приемного устройства: 950—2150 МГц Питание LNB и полярность – Вертикаль: +13 В / Горизонталь: +18 В / Ток: Макс. 500 мА (защита от перегрузок) Тон 22 кГц – Частота: 22 кГц ± 2 кГц / Амплитуда: 0,6 В ± 0,2 В Скорость передачи – макс. 45 МС/с Режим FEC – 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Уменьшение глубины модуляции – QPSK, 8PSK DiSEqC – версия 1.0

Условия эксплуатации

Температура: 0—35 °C Влажность: 20—80% (отн. влажность, при отсутствии конденсации)

Технические характеристики

Просмотрите последнюю информацию о доступных службах на следующем веб-сайте. (Только на английском языке) http://panasonic.jp/support/ golbal/cs/tv

PAL B, G, H, I SECAM B, G TX-32AW404

Номер модели Вход/выход AV 1

Соединительные разъемы

Вход AV2 (КОМПОНЕНТНЫЙ ВХОД/ВИДЕО)

SCART (вход/выход аудио и видео, вход RGB) ВИДЕО

1,0 В [p-p] (включая синхронизацию) ± 0,35 В [p-p]

Разъем для общего интерфейса (CI) (совместим с CI Plus) × 1

USB USB 2.0, DC 5 В, макс. 500 мА

3,5 мм, стерео, мини-гнездо × 1

DIGITAL AUDIO PCM/Dolby Digital/DTS, оптоволокно

Примечание ●● Конструкция и технические характеристики могут быть изменены без уведомления. Указанный вес и габаритные размеры являются приблизительными величинами. ●● Дальнейшую информацию по потреблению электропитания, разрешению экрана и пр. см. в справочном листе технических данных.

Справочный лист технических данных Поставщик

Panasonic Corporation

Класс энергоэффективности

Размер видимой части экрана (диагональ)

80 см/31,5 дюйма (диагональ)

В обычном режиме потребления электроэнергии

Годовое потребление электроэнергии*1

Потребление электроэнергии в режиме ожидания*2

Потребление электроэнергии в выключенном состоянии

Потребление электроэнергии XYZ кВт/ч в год, в зависимости от потребления электроэнергии телевизора по 4 часа в день в течение 365 дней. Реальное значение потребления электроэнергии зависит от особенностей использования телевизора. Если телевизор выключен при помощи пульта ДУ и нет активных функций.

Информацию о потреблении номинальной мощности см. на табличке на задней панели телевизора.

Информация для пользователей по сбору и утилизации старого оборудования и использованных батареек Эти обозначения на изделиях, упаковке и/или сопроводительной документации означают, что использованные электрические и электронные устройства и батареи не следует утилизировать вместе с прочими бытовыми отходами. Для надлежащей утилизации и переработки старых изделий с отправляйте их в специальные пункты сбора в соответствии с принятым законодательством в регионе и директивами 2002/96/EC и 2006/66/EC. Надлежащим образом утилизируя данные изделия и батареи, вы помогаете сохранить ценные ресурсы и предотвратить потенциальное негативное воздействие на здоровье человека и окружающую среду, которые могут пострадать в результате ненадлежащей утилизации вышеуказанных предметов. Более подробную информацию о сборе и переработке старых изделий обратитесь к соответствующим местным органам, службу по утилизации таких изделий или магазин, продавший вам это изделие. В случае ненадлежащей утилизации на пользователя могут быть наложены штрафные санкции в соответствии с местным законодательством.

Для коммерческих пользователей в Европейском Союзе Если вам необходимо утилизировать электрическое и электронное оборудование, обратитесь к вашему торговому представителю или поставщику для получения дальнейшей информации.

[Информация по утилизации отходов для стран, не входящих в Европейский Союз] Действие этих символов распространяется только на Европейский Союз. Утилизацию данных изделий следует производить в строгом соответствии с указаниями местных органов власти или торговых представителей.

Примечание для обозначения батареи (два нижних примера) Это обозначение может использоваться в сочетании с обозначением химических веществ. В таком случае данное изделие соответствует требованиям Директивы по использованию данного химического вещества.

Заявление о соответствии Уполномоченный представитель Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Номер модели и серийный номер этого изделия указаны на задней панели. Этот серийный номер следует записать в отведенном для этого месте внизу и сохранить данную инструкцию вместе с квитанцией об оплате в качестве документов, подтверждающих покупку телевизора, для облегчения поиска в случае кражи или потери, а также для гарантийного технического обслуживания. Номер модели
