РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX-24DW334 PANASONIC

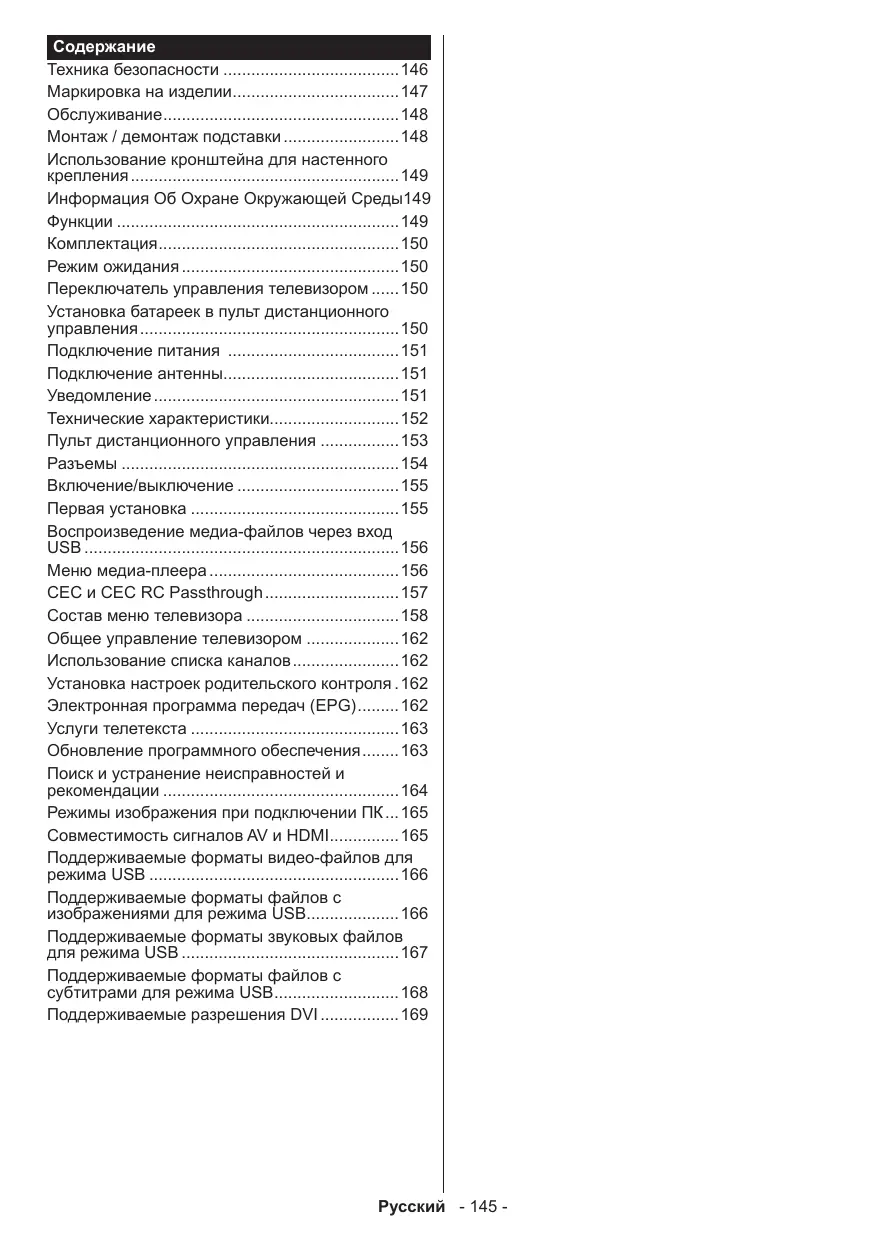

Содержание Техника безопасности146 Маркировка на изделии147 Обслуживание148 Монтаж / демонтаж подставки148 Использование кронштейна для настенного крепления149 Информация Об Охране Окружающей Среды.149 Функции149 Комплектация150 Режим ожидания150 Переключатель управления телевизором150 Установка батареек в пульт дистанционного управления150 Подключение питания 151 Подключение антенны151 Уведомление151 Технические характеристики152 Пульт дистанционного управления153 Разъемы154 Включение/выключение155 Первая установка155 Воспроизведение медиа-файлов через вход USB156 Меню медиа-плеера156 CEC и CEC RC Passthrough157 Состав меню телевизора158 Общее управление телевизором162 Использование списка каналов162 Установка настроек родительского контроля..162 Электронная программа передач (EPG)162 Услуги телетекста163 Обновление программного обеспечения163 Поиск и устранение неисправностей и рекомендации164 Режимы изображения при подключении ПК....165 Совместимость сигналов AV и HDMI165 Поддерживаемые форматы видео-файлов для режима USB166 Поддерживаемые форматы файлов с изображениями для режима USB166 Поддерживаемые форматы звуковых файлов для режима USB167 Поддерживаемые форматы файлов с субтитрами для режима USB168 Поддерживаемые разрешения DVI169

Техника безопасности

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАТЬ ОСТОРОЖНО: В ЦЕЛЯХ СНИЖЕНИЯ РИСКА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ ЗАДНЮЮ КРЫШКУ(ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ ОТСУТСТВУЮТ ДЕТАЛИ, ОБСЛУЖИВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ СЕРВИСНОГО ЦЕНТРА.

Использование телевизора в экстремальных условиях может вызвать его поломку. В случае неблагоприятных погодных условий (ливней, грозы) и отсутствия на время отпуска или долгих периодов неиспользования телевизора отключайте телевизор от сети питания. Штепсельная вилка используется для отключения телевизора от электрической сети, поэтому она должна быть всегда исправной. Этот символ присутствует в печатных материалах, входящих в комплект поставки, в случае наличия важной информации относительно эксплуатации и обслуживания телевизора.

Примечание: Для использования соответствующих функций следуйте инструкциям на экране.

ВАЖНО - Перед установкой или эксплуатацией данного оборудования ознакомьтесьснастоящимруководством

током. Не допускайте образования узлов на шнуре и/или его переплетения с другими шнурами. При повреждении шнур должен быть заменен. Замена должна производиться только квалифицированными специалистами. Не используйте данный телевизор во влажном помещении. Не допускайте попадания на телевизор жидкостей. Если внутрь корпуса устройства попал посторонний предмет или жидкость, отключите телевизор от сети и прекратите эксплуатацию телевизора до прихода квалифицированного специалиста. Не устанавливайте устройство в месте, подверженном воздействию прямых солнечных лучей и других источников тепла. Чрезмерное давление звукового излучения из наушников может вызвать потерю слуха. Не ставьте на телевизор источники открытого огня, например, зажженные свечи. Д л я п р ед от в р а ще н и я т р а вм тел е в и зо р необходимо надежно прикрепить к стене в соответствии с инструкциями по настенному монтажу (если данная опция доступна). На экране может случайно появиться несколько неактивных пикселей в виде фиксированной синей, зеленой или красной точки. Это не оказывает влияния на работу устройства. Будьте осторожны, чтобы не поцарапать экран ногтями или другими твердыми предметами. Перед проведением чистки, отключите телевизор от электрической сети. Во время чистки используйте только мягкую сухую ткань.

ПРЕДУПРЕЖДЕНИЕ: Лицам с физическими, сенсорными или умственным нарушениями, детям, а также лицам, не имеющим Внимание достаточного опыта и/или знаний, следует пользоваться электрооборудованием только под присмотром. Опасность поражения • Для вентиляции оставьте, минимум, 10 см электрическим током свободного места вокруг телевизора. • НЕ перекрывайте вентиляционные отверстия. Внимание • НЕ помещайте телевизор на наклонные или неустойчивые поверхности - телевизор может Важно опрокинуться. • Используйте данное устройство в умеренных Примечание климатических условиях. • Доступ к штепсельной вилке не должен быть затруднен. НЕ ставьте телевизор, мебель и т.п. на шнур питания. Повреждение шнура питания/вилки может привести к возгоранию или поражению электрическим током. При выключении прибора из розетки тяните за вилку; НЕ тяните за шнур питания. Не прикасайтесь к шнуру питания / вилке влажными руками, так как- это может привести к короткому замыканию или поражению электрическим Русский - 146 -

Риск получения тяжких телесных повреждений или летального исхода. Опасность высокого напряжения. Риск получения травм или повреждения имущества Правильная работа с системой Отмечены дополнительные примечания

Маркировка на изделии На изделии в качестве указаний по ограничениям, мерам предосторожности и технике безопасности используются следующие обозначения. Каждое пояснение относится только к месту нанесения маркировки. Обратите внимание на данную информацию в целях безопасности. Оборудование класса II: Данное изделие разработано таким образом, что безопасное подключение к системе заземления не требуется. Оборудование класса II с функциональным заземлением: Данное изделие разработано таким образом, что безопасное подключение к системе заземления не требуется, соединение с заземлением необходимо для функциональных целей. Защитное соединение с заземлением: Клемма с маркировкой предназначена для подключения провода защитного заземления, связанного с проводкой питания. Опасная клемма под напряжением: В нормальных рабочих условиях клемма (-ы) находится (-ятся) под напряжением. Осторожно, см. инструкцию по эксплуатации: Участок (-ки) с маркировкой содержит (-ат) плоские или таблеточные батареи, заменяемые пользователем.

Лазерное изделие класса 1: Данное изделие соCLASS 1 держит лазерный источLASER PRODUCT ник Класса 1, который является безопасным при разумно предсказуемых условиях эксплуатации.

ВНИМАНИЕ Не проглатывать батареи, опасность получения химического ожога. Это изделие может содержать плоские/ таблеточные батареи. В случае проглатывания плоской круглой батареи / батареи таблеточного типа возможно получение серьезных ожогов внутренних органов по истечении 2 часов, что может привести к летальному исходу. Необходимо ограничить доступ детей к новым и использованным батареям. Если отсек для батарей не будет плотно закрыт, прекратите эксплуатацию изделия и ограничьте доступ детей к нему. Если вы считаете, что имело место проглатывание батарей или их попадание внутрь любой части тела, немедленно обратитесь за медицинской помощью.

Никогда не размещайте телевизор в неустойчивом месте. Он может упасть, что может привести к получению серьезных травм или летальному исходу. Многих травм, в особенности детских, можно избежать, приняв простые меры предосторожности: • Использовать мебель или стойки, р е к о м е н д о в а н н ы е и з гот о в и т ел е м телевизора. • Использовать только ту мебель, которая м ож ет с л у ж и т ь н а д еж н о й о п о р о й телевизору. • П р о с л ед и т ь , ч то б ы тел е в и зо р н е свешивался с края опоры. • Не устанавливать телевизор на высокой мебели (например, шкафах или книжных полках) без закрепления мебели и телевизора на соответствующей опоре. • Разъяснить детям, что влезать на мебель, чтобы добраться до телевизора или пульта управления, опасно. В случае удерживания телевизора или его перемещения следует руководствоваться вышеприведенными рекомендациями.

Монтаж / демонтаж подставки

Сначала отключите штепсель из сетевой розетки. Экран, Корпус Подставка Обычный уход: Осторожно вытрите поверхность экрана, корпуса или подставки с помощью мягкой ткани для удаления грязи или отпечатков пальцев. Для въевшейся грязи: 1. Сначала очистите поверхность от пыли. 2. Намочите мягкую ткань в чистой воде растворе с нейтральным моющим средством (1 часть моющего средства на 100 частей воды). 3. Хорошо отожмите ткань. (При этом жидкость не должна Попасть внутрь телевизора, так как это может привести к его неисправности). 4. Осторожно вытрите влагу и въевшуюся грязь. 5. Затем вытрите поверхность насухо. Внимание Не используйте жесткую ткань и не трите поверхность слишком сильно, это может привести к появлению царапин на поверхности.

Подготовка Извлеките подставку и телевизор из упаковки и поместите стойку на стол или любую другую ровную поверхность. • Используйте плоский и прочный стол либо аналогичную ровную поверхность, которая может выдержать вес телевизора. • Не удерживайте телевизор за экран. • Соблюдайте осторожность, чтобы не поцарапать и не поломать телевизор. Монтаж подставки 1. Поместите стойку на стол или аналогичную ровную поверхность.

2. Устройство должно крепится над стойкой таким образом, чтобы оно совпадало с точкой монтажа подставки, затем оно закрепляется за счет своего собственного веса. Если стойка не будет установлена правильно, осторожно нажмите на нее, пока защелки/запоры не станут на место.

• Следите за тем, чтобы на поверхности не попадали средства от насекомых, растворители, а также другие химически активные вещества. Это может отрицательно сказаться на качественных характеристиках поверхности или привести к отслаиванию краски. • Поверхность экрана подвергнута специальной обработке и может быть легко повреждена. Не стучите по поверхности ногтями или другими твердыми предметами, чтобы не поцарапать ее. • Не допускайте длительного соприкосновения корпуса и подставки с материалами из резины или ПВХ. Это может привести к ухудшению качества поверхности. Сетевой штепсель Регулярно протирайте сетевой штепсель сухой тканью. Наличие влаги и пыли может привести к возгоранию или поражению электрическим током.

Снятие подставки с телевизора Снимайте подставку следующим способом при использовании кронштейна для монтажа на стену или повторном упаковывании телевизора. • Поместите телевизор на стол экраном вниз, на чистую и мягкую ткань. При этом подставка должна свисать за край этой поверхности. • Для отпирания запора (-ов) нажмите на кнопку (-и).

• Демонтируйте стойку, потянув ее в сторону от телевизора. Русский - 148 -

Использование кронштейна для настенного крепления Отверстия для установки кронштейна для настенного крепления; Задняя сторона телевизора

Настройки Энергосбережения можно найти в меню Система>Изображение. Следует отметить, что изменение некоторых настроек изображения будет недоступно. При нажатии кнопки Вправо, когда выбрана опция Автоматический, или кнопки Влево, когда выбрана опция Настраиваемый,, на экране отобразится сообщение Экран будет отключен через 15 секунд. Выберите продолжить и нажмите OK, чтобы выключить телевизор Если не будет нажата какая-либо кнопка, экран отключится через 15 секунд. Нажмите любую кнопку на пульте дистанционного управления телевизора, чтобы включить экран снова.

Примечание: Доступные опции Энергосбережения могут отличаться в зависимости от выбранного Режима в меню Изображение.

Примечание: При включении режима Игра опция Отключение экрана будет недоступной.

Когда телевизор не используется, выключайте его или отключайте из розетки. Это уменьшит потребление энергии.

Примечание: Винты для крепления телевизора на кронштейне для настенного крепления не входят в комплект.

Информация Об Охране Окружающей Среды Данный телевизор разработан как изделие, которое является экологически благоприятным. Для снижения энергопотребления необходимо выполнить следующие шаги: При установке опции Энергосбережение в режим Минимальное, Среднее, Максимальное или Автоматическое энергопотребление телевизора будет снижено соответствующим образом. Если вы хотите установить фиксированное значение для опции Подсветка, установите режим Настраиваемое и настройте опцию Подсветка (находится под настройкой Энергосбережение) вручную с помощью кнопок Влево или Вправо на пульте дистанционного управления. Для выключения этой настойки установите Выкл.

• Цветной телевизор управляется при помощи пульта дистанционного управления • Встроенное цифровое/эфирное/кабельное/ спутниковое телевидение (DVB-T-T2/C/S-S2) • Входы HDMI для подключения других устройств в разъемы HDMI • Вход USB • Система меню OSD • Гнездо Scart для внешних устройств (таких, как DVD-плееры, PVR, видеоигры и т.д.). • Звуковая стереосистема • Телетекст • Разъем для наушников • Система автоматического программирования • Ручная настройка • Автоматическое отключение после определенного периода работы - до восьми часов. • Таймер спящего режима • Замок от детей • Автоматическое отключение звука при отсутствии сигнала. • Воспроизведение в стандарте NTSC • AVL (автоматическое ограничение уровня громкости) • PLL (поиск частоты) • PC-вход • Игровой режим (опция) • Функция отключения изображения

Комплектация • Пульт дистанционного управления • Батарейки: AA X 2 шт. • Инструкция • Съемная подставка • Винты для монтажа подставки (M4 x 12) Режим ожидания Если телевизор не принимает каких-либо входных сигналов (например, от антенны или источника HDMI) в течение 5 минут, он перейдет в режим ожидания. При следующем включении появится сообщение: “Телевизор перешел в режим ожидания автоматически в связи с длительным отсутствием сигнала.” Нажмите OK чтобы продолжить. Если телевизор будет включен и не будет работать в течение некоторого времени, то перейдет в режим ожидания. При следующем включении появится сообщение: “Телевизор перешел в режим ожидания автоматически в связи с тем, что он не использовался в течение долгого времени." Нажмите OK чтобы продолжить. Переключатель управления телевизором

Выключение телевизора: Нажмите на центральную часть кнопки и удерживайте ее нажатой в течение нескольких секунд, пока телевизор не переключится в режим ожидания. Примечание: • Если телевизор будет выключен, указанный цикл начнется заново, начиная с настройки громкости. • Главное меню не может быть отображено с помощью кнопок управления. Работа с пультом дистанционного управления Нажмите кнопку Меню на пульте дистанционного управления, и на экране появится главное меню. Выберите вкладку меню с помощью кнопок направления и нажмите ОК, чтобы в нее войти. С помощью кнопок направления выберите или установите позицию. Нажмите кнопку Назад/ Возврат или Меню, чтобы выйти из экрана меню. Выбор входа При подключении внешних систем к телевизору вы можете переключаться на различные источники сигнала. Последовательно нажимайте кнопку Источник на пульте дистанционного управления, чтобы выбирать различные источники. Переключение каналов и регулировка громкости Вы можете переключать каналы и регулировать громкость с помощью кнопок Громкость +/and Программа +/- на пульте дистанционного управления. Установка батареек в пульт дистанционного управления

Осторожно поднимите крышку на задней стороне пульта дистанционного управления. Установите две батарейки AA. Убедитесь, что символы (+) и (-) расположены должным образом (используйте правильную полярность). Установите крышку обратно.

3. Переключатель Громкость/Список источников и Режим ожидания – Вкл. С помощью контрольной кнопки осуществляется управление Громкостью / Программами/ Источником и функциями Режима ожидания. Изменять громкость: Увеличивайте громкость нажатием кнопки вверх. Уменьшайте громкость нажатием кнопки вниз. Переключение каналов: Нажмите на среднюю часть кнопки, на экране появится окно с информацией о канале. Нажатием кнопки вверх или вниз выполняйте прокрутку сохраненных каналов. Переключение источника: Нажмите на среднюю часть кнопки (второй раз), на экране появится исходный список. Нажатием кнопки вверх или вниз выполняйте прокрутку доступных источников. Русский - 150 -

Подключение питания ВАЖНО: Телевизор рассчитан на работу от электросети с напряжением 220-240В переменного тока и частотой 50 Гц. После распаковки необходимо дать телевизору нагреться до комнатной температуры и только потом подключать к электрической сети. Вставьте шнур питания в розетку.

Утилизация старого оборудования и батареек Только для Европейского Союза и стран с системами переработки отходов

Эти символы на изделиях, упаковочных материалах и/или сопроводительной д о к у м е н т а ц и и о з н а ч а ю т, ч т о использованные электрические и электронные изделия не следует смешивать с бытовыми отходами. Для надлежащей обработки, восстановления и переработки старых приборов и батарей сдавайте их в соответствующие пункты сбора в соответствии с требованиями Вашего национального законодательства. Осуществляя утилизацию правильным образом, Вы поможете сохранить ценные ресурсы и предотвратить любые негативные воздействия на здоровье человека и окружающую среду. Для получения более подробной информации по сбору и переработке отходов обращайтесь в местное городское управление. При неправильной утилизации этих изделий, могут быть применимыми штрафы в соответствии с национальным законодательством.

Подключение антенны Подключите штепсель антенны или кабельного телевидения к гнезду для антенны АНТЕННОГО ВХОДА (ANT-TV) или СПУТНИКОВОЙ ВХОДА (ANT SAT), находящемуся на нижней задней стороне телевизора.

ТЫЛЬНАЯ СТОРОНА ТЕЛЕВИЗОРА

антенна или кабель Уведомление ПРИЗНАНИЕ ТОРГОВОЙ МАРКИ HDMI, логотип HDMI и High-Definition Multimedia Interface, а также HDMI Logo являются торговыми марками или зарегистрированными марками компании HDMI Licensing LLC в США и других странах.

Примечание по симводу батареи (символ, расположенный внизу):

Этот символ используется совместно с химическим символом. В этом случае он соответствует требованию, устанавливаемому Директивой по используемым химическим веществам.

Произведено по лицензии Dolby Laboratories. Dolby, Dolby Audio и двойной символ D являются торговыми марками компании «Dolby Laboratories».

Декларация соответствия (DoC) Настоящим компания Panasonic Corporation заявляет, что данный телевизор соответствует основным требованиям и прочим соответствующим условиям Директивы 1999/5/EC. В случае необходимости получения копии оригинальной декларации соответствия к данному телевизору посетите следующий веб-сайт: http://www.ptc.panasonic.eu/doc Русский - 151 -

Примечание по DVB / Ретрансляции данных / Функции IPTV

Уполномоченный представитель: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 11, 22525 Hamburg, Germany

• Этот телевизор соответствует стандартам цифровых наземных служб DVB-T / T2 (MPEG2 и MPEG4-AVC(H.264)) (на август 2013 г.), цифровых кабельных служб DVB-C (MPEG2 и MPEG4-AVC(H.264)) и цифровых спутниковых служб DVB-S (MPEG2 и MPEG4-AVC(H.264)).

Веб-сайт: http://www.panasonic.com

Для получения информации о доступности служб DVB-T / T2 или DVB-S в Вашем регионе обратитесь к местному дилеру.

Технические характеристики Телевещание

PAL BG/DK/II’ SECAM BG/DK

Для получения информации о доступности служб DVB-T с данным телевизором обратитесь в компанию, предоставляющую услуги кабельного телевидения.

VHF (ДИАПАЗОН I/ III) - UHF (ДИАПАЗОН U) - ГИПЕРЧАСТОТНЫЙ ДИАПАЗОН

Встроенное цифровое/ эфирное/кабельное/ спутниковое телевидение (DVB-T-C-S) (совместимо с DVB-T2, DVB-S2)

Количество предварительно заданных каналов

Отображение на экране

РАДИОЧАСТОТНЫЙ АНТЕННЫЙ ВХОД

75 Ом (несбалансированный)

220-240 В переменного тока, 50 Гц.

A2 Stereo+Nicam Stereo

• Может взиматься дополнительная плата, в зависимости от поставщика услуг.

Мини-разъем для стерео 3,5 мм

• Совместимость с будущими службами не гарантируется.

Выходная мощность звука (WRMS.) (СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИЧЕСКИХ ИСКАЖЕНИЙ - 10%)

Потребляемая мощность (Вт)

Габариты телевизора - ШxДxВ (с подставкой) (мм)

Габариты телевизора - ШxДxВ (без подставки) (мм)

Рабочая температура и влажность

от 0ºC до 40ºC, 85% влажности макс.

• При использовании сигнала, не отвечающего стандартам DVB-T / T2, DVB-C или DVB-S, этот телевизор может работать неправильно. • Не все функции могут быть доступными, в зависимости от страны, региона, станции вещания, поставщика услуг, спутниковой и сетевой среды. • Не все модули CI работают должным образом с этим телевизором. Для получения информации о доступном модуле CI обратитесь к поставщику услуг. • Этот телевизор может работать неправильно с модулем CI, не рекомендованным поставщиком услуг.

Пульт дистанционного управления

Режим ожидания: Включение/выключение телевизора

Текст: Отображает телетекст (при наличии), нажмите еще раз для наложения телетекста на обычное телевизионное изображение (смешанный режим)

Меню: Отображение меню телевизора

Media player: Открывает экран медиа-плеера

Информация: Отображение информации о контенте, показываемом на экране (раскрытие информации - в режиме TXT)

Кнопки направления: Помогает перемещаться по меню, контенту и т.д. и отображает подстраницы в режиме TXT при нажатии кнопки Вправо или Влево в режиме Медиа-плеера; Влево: Быстрая перемотка назад Вправо: Быстрая перемотка вперед

OK: Подтверждение выбора пользователя, удерживание страницы (в режиме TXT), просмотр списка каналов (режим DTV), Пауза (в режиме Медиа-плеера)

Быстрое меню: Отображает список меню для быстрого доступа

Цветные кнопки: Следуйте экранным инструкциям для обеспечения точности функций цветной кнопки в режиме Медиа-плеера; Красная: Стоп / Воспроизведение Зеленый: Воспроизведение / Быстрый переход Желтая: Пауза / Коррекция времени субтитров Синяя: Стоп

10. Экран: Изменяет соотношение сторон экрана 11. Громкость +/12. Цифровые кнопки: Переключение канала, ввод цифры или буквы в текстовом окне на экране, включение телевизора в режиме ожидания. 13. TV: Список каналов / Назад к источнику телевидения 14. Перестановка каналов: Поочередное включение предыдущих и текущих каналов или источников 15. Без звука: Полностью отключает громкость телевизора 16. Программа + / -: Программа вверх-вниз, страница вверх-вниз (в режиме телетекста), включение телевизора в режиме ожидания 17. Назад/Возврат: Возврат к предыдущему экрану, открывание страницы указателя (в режиме TXT) 18. Выход: Закрывание отображаемых меню и выход из них либо возврат к предыдущему экрану 19. Языка: Переключает режимы звука (аналоговое телевидение), отображает и изменяет язык аудио/ субтитров (цифровое телевидение, при наличии) 20. Субтитры: Включение и выключение субтитров (при наличии) 21. EPG (Электронная программа передач): Отображение электронной программы передач 22. Источник: Показывает все доступные станции вещания и источники контента

Соединение Scart (сзади) Соединение VGA (сзади) БОКОВОЙ AV

Разъем для звука ПК / YPbPr (сбоку)

Звуковой кабель PC/ YPbPr

Соединение HDMI (сзади) SPDIF

Разъем SPDIF (коаксиальный выход) (сзади) Боковой разъем AV (аудио/видео) (сбоку)

Разъем для наушников (сбоку) Разъем для компонентного видео YPbPr (сзади)

Соединительный кабель ПК к YPbPr

Разъем USB (сбоку) Разъем CI (сбоку)

ПРИМЕЧАНИЕ: При подключении устройства через YPbPr или боковой вход AV, необходимо использовать соединительные кабели, чтобы подключение было возможным. См. рисунки на левой стороне.. | Для подключения сигнала YPbPr через вход VGA можно использовать кабель "YPbPr - VGA". Нельзя использовать VGA и YPbPr одновременно. | Для воспроизведения звука PC/YPbPr потребуется использование боковых звуковых входов со звуковым кабелем YPbPr/PC. | Если внешнее устройство подключено через разъем SCART, телевизор автоматически перейдет в режим AV.| При приеме каналов цифрового ТВ (Mpeg4 H.264) или в режиме работы с программой Media Player разъем SCART не будет обеспечивать вывод сигнала. | При использовании комплекта для настенного крепления (возможно приобретение у третьих лиц на рынке, если он не прилагается), перед началом монтажа на стену рекомендуется подключить все кабели в заднюю панель телевизора. | Вставка или удаление модуля CI осуществляется, только если телевизор ВЫКЛЮЧЕН. Для получения подробной информации о настройках ознакомьтесь с руководством по модулю. | Каждый USB-вход поддерживает устройства до 500 милиампер. Подключение устройств, значение тока в которых выше 500 мА, может привести к повреждению телевизора. | При подключении HDMI-кабеля к телевизору необходимо использовать только экранированный кабель HDMI, чтобы беспечить достаточную сопротивляемость паразитическому влиятиню помех..

Если вы хотите подключить к телевизору устройство, убедитесь, что телевизор и устройство отключены непосредственно перед выполнением подключения. После завершения пдключения вы можете включить оба устройства и использьвать их.

Включение/выключение

Включение телевизора Подключите сетевой шнур к сети электропитания настенной розетке (с параметрами 220-240 В) переменного тока, частота 50 Гц. Переключите ” н а тел е в и зо р е ( п ол ож е н и е кнопку “ переключателя может отличаться, в зависимости от модели) в положение “|”, чтобы телевизор перешел в режим ожидания. Должен загореться светодиодный индикатор режима ожидания. Выведите телевизор из режима ожидания любым из способов: • Нажмите кнопку Режим Ожидания,Программа +/- или числовую кнопку на пульте дистанционного управления. • Нажмите боковой функциональный переключатель и удерживайте его, пока телевизор не выйдет из режима ожидания.

Выключение телевизора Нажмите кнопку Режим Ожидания на пульте дистанционного управления или бок овой функциональный переключатель и удерживайте их, пока телевизор не переключится в режим ожидания. Д л я в ы к л юч е н и я тел е в и зо р а ус та н о в и те переключатель “ ” на телевизоре в положение 2, как показано на рисунке выключился.

Для полного отключения питания телевизора, отключите сетевой шнур из розетки. Примечание: При переключении телевизора в режим ожидания индикатор режима ожидания может мигать, показывая активность таких функций как Поиск в режиме ожидания, Загрузка по беспроводной связи или Таймер. Светодиод может мигать при включении телевизора из режима ожидания.

Первая установка При первом включении появляется меню выбора языка. Выберите необходимый язык и нажмите на кнопку OK. На следующей экранной странице установите первичные настройки, используя кнопки направления. Примечание: В зависимости от выбора Страны, на этом этапе может запрашиваться ввод и подтверждение ПИН-кода. Выбранный ПИН-код не может являться 0000. Необходимо ввести его, если потребуется ввод ПИН-кода для любых операций с меню позже.

О выборе типа вещания Цифровая антенна: Если включена опция "Цифровая антенна", то после завершения начальных настроек будет выполняться поиск цифровых станций наземного вещания.

Цифровой кабель: Если включена опция поиска станций цифрового кабельного телевещания, телевизор будет осуществлять поиск станций цифрового кабельного телевещания после завершения других начальных настроек. В соответствии с другими начальными настройками, перед началом поиска на экране может отобразиться сообщение подтверждения. Выберите Да и нажмите OK для продолжения. Для отмены операции выберите НЕТ и нажмите ОК. Вы можете выбрать опцию Сеть или установить такие значения, как Частота, Идентификатор сети и Шаг поиска. После завершения нажмите кнопку OK. Примечание: Продолжительность поиска будет изменена, в зависимости от выбранного Шага поиска.

Спутник: Если включена опция Спутниковое телевидение, то после завершения начальных настроек будет выполняться поиск цифровых станций спутникового вещания. Перед выполнением поиска спутниковых каналов необходимо выполнить некоторые настройки. Сначала появится меню Тип антенны. Вы можете установить Тип антенны как Прямой, Одиночный кабель спутниковой антенны или DiSEqC, выбрав его при помощи кнопок “ ” или “ ”. • Прямой: Выберите этот тип антенны, если у вас один ресивер и спутниковая тарелка прямого приема. Нажмите OK чтобы продолжить. Выберите доступный спутниковый канал на следующей экранной странице или нажмите ОК для поиска услуг. • Одиночный кабель спутниковой антенны: Если у вас несколько ресиверов и одиночный кабель спутниковой антенны, выберите этот тип антенны. Нажмите OK чтобы продолжить. Задайте настройки, следуя отображаемым на следующей экранной странице инструкциям. Нажмите ОК для поиска услуг. • Переключатель DiSEqC: Выберите этот тип антенны, если у вас несколько спутниковых тарелок и переключатель DiSEqC. Нажмите OK чтобы продолжить. Можно установить четыре опции DiSEqC (при их наличии) на следующей экранной странице. Нажмите OK чтобы просканировать первый спутник из списка. Аналоговый: Если включена опция Аналоговое телевидение, то после завершения начальных настроек будет выполняться поиск станций аналогового вещания. Также можно установить предпочитаемый тип телевещания. Во время поиска приоритет будет отдаваться выбранному типу телевещания, и соответствующие каналы будут отображаться в верхней части Списка каналов. После завершения нажмите кнопку OK, чтобы продолжить.

На данном этапе вы можете включить опцию Магазинный режим. Данная опция будет использоваться для конфигурации настроек телевизора для среды хранения, и, в зависимости от используемой модели телевизора, поддерживаемые функции будут отображаться на верхней части экрана в качестве информационного баннера. Эта опция предназначена для использования в магазине. Для домашнего использования рекомендуется выбирать Домашний режим. Эта опция будет доступна меню Установка>Больше и может быть выключена/включена позже. Нажмите кнопку ОK на пульте дистанционного управления, чтобы продолжить. После завершения начальных настроек телевизор начнет поиск доступных станций телевещания в соответствии с выбранными типами вещания. После сохранения всех имеющихся станций на экране появятся результаты поиска. Нажмите OK чтобы продолжить. Затем отобразится меню Редактирование списка каналов. Вы можете отредактировать список каналов в соответствии с Вашими предпочтениями или нажать кнопку Menu, чтобы выйти из списка каналов и начать просмотр. По мере того, как поиск продолжится, появится сообщение с запросом, хотите ли вы отсортировать каналы в соответствии с LCN (*). Выберите Да и нажмите OK для подтверждения . (*) LCN – это система номеров логических каналов, которая организует доступные программы вещания в соответствии с распознаваемой последовательностью каналов (при наличии). Примечание: Не выключайте телевизор, когда инициализирована первая установка. Следует отметить, что некоторые опции могут быть недоступными, в зависимости от страны.

Воспроизведение медиа-файлов через вход USB

Вы можете использовать USB-хабы через USBвходы телевизора. В таком случае рекомендуется использование USB-хабов со внешним питанием. Рекомендуется использовать USB-вход (-ы) телевизора напрямую, если нужно подключение жесткого диска USB. Примечание: При просмотре файлов с изображениями меню Медиа-плеер может отображать только 1000 файлов с изображениями, сохраненных на подключенном USB-устройстве.

Меню медиа-плеера Можно воспроизводить фото и музыкальные файлы и файлы с фильмами, сохраненные на USB-диске, путем подключения диска к телевизору. Подключите USB-диск к одному из входных USB-разъемов, находящихся на боковой панели телевизора. При нажатии кнопки Menu в режиме Медиа-плеера будет обеспечен доступ к опциям меню Изображение, Звук и Настройка. При повторном нажатии кнопки Menu будет иметь место выход из данного экрана. Настройки Медиаплеера можно установить с помощью диалогового окна Настройка. Включение режима "Цикл/Перемешивание" Начните воспроизведение с помощью кнопки Зеленый и активируйте

Все файлы в списке будут постоянно воспроизводиться в первоначальном порядке.

Начните воспроизведение с помощью кнопки ОК и активируйте

Будет постоянно воспроизводиться один и тот же файл (повтор)

Начните воспроизведение с помощью кнопки Зеленый и активируйте

Все файлы в списке будут воспроизводиться один раз вразброс.

Начните воспроизведение с помощью кнопки Зеленый и активируйте ,

Все файлы в списке будут постоянно воспроизводиться в том же произвольном порядке.

USB-диск с параметрами 2,5 и 3,5 дюймов(жесткий диск с внешним питанием) или USB-стик можно подключать к USB-входам телевизора.

ВАЖНО! Перед выполнением любого подключения к телевизору создайте резервные копии файлов. Производитель не несет ответственности за повреждение файлов или утерю данных. Некоторые виды USB-устройств (например, МР3-плееры) могут оказаться не совместимыми с данным телевизором. Телевизор поддерживает только диски, отформатированные в файловой системе FAT32 и NTFS. Перед каждый включением и отключением необходимо выждать некоторое время, так как плеер все еще может осуществлять считывание файлов. В противном случае может иметь место повреждение USB-плеера и непосредственно устройства USB. Не извлекайте диск во время проигрывания файла. Русский - 156 -

CEC и CEC RC Passthrough Эта функция позволяет управлять с помощью пульта дистанционного управления телевизора устройствами, поддерживающими CEC, которые подключены в разъемы HDMI. Опция CEC в меню System>Settings>More ("Система > Настройки > Больше") сначала должна быть установлена как "Вкл." (Enabled). Нажмите на кнопку Источник и выберите вход HDMI подключенного устройства CEC из меню Список источников. Когда будет подключено устройство источника CEC, оно будет отображаться в меню источника с собственным названием вместо подключенных разъемов HDMI (DVD-плеер, Записывающее устройство 1 и т.д.).

System>Settings>More ("Система > Настройки > Больше") как "Усилитель" (Amplifier). Звук громкоговорителей телевизора будет выключен, и из подключенной звуковой системы будет слышен звук источника просмотра. Примечание: Аудио-устройство должно поддерживать функцию System Audio Control (Управление аудиофайлами системы), и функция CEC должна быть установлена как "Вкл." (Enabled).

Пульт дистанционного управления автоматически сможет выполнять основные функции после того, как будет выбран источник HDMI. Для прекращения данной операции и управления телевизором с помощью пульта дистанционного управления нажмите кнопку Quick Menu на пульте, выделите CEC RC Passthrough и установите "Выкл." с помощью кнопки "Влево" или "Вправо". Эта функция также может быть включена или отключена с помощью меню System>Settings>More ("Система > Настройки > Больше"). Данный телевизор также поддерживает функцию ARC (Реверсивный звуковой канал/Audio Return Channel). Эта функция является звуковым звеном, предназначенным для замены других кабелей между телевизором и аудио-системой (приемник A/V или акустическая система). Когда будет включена функция ARC, в телевизоре не будет автоматически включен режим "без звука" для других звуковых выводов. Необходимо будет уменьшить громкость телевизора до нуля вручную, если вы захотите слушать аудио только с подключенного аудио-устройства (так же, как и с других оптических или коаксиальных цифровых аудио-выводов). Если вы захотите изменить громкость подключенного устройства, необходимо будет выбрать данное устройство из списка источников. В этом случае кнопки управления громкостью сопряжены с подключенным аудиоустройством. Примечание: Функция ARC поддерживается только через вход HDMI1.

Звуковое Управление Системой Допускается использование с телевизором звукового усилителя/ресивера. Управление громкостью может осуществляться с помощью пульта дистанционного управления телевизора. Для включения данной функции установите опцию "Громкоговорители" (Speakers) в меню Русский - 157 -

Состав меню телевизора Состав меню изображения Режим

Вы можете изменить режим изображения в соответствии с Вашими предварительными настройками или требованиями. Можно установить одну из следующих опций режима изображения: Кинотеатр,Игра (опция), спорт, Динамическое и Естественное изображение.

Устанавливает контрастность изображения.

Яркость Резкость Цвет

Устанавливает яркость изображения.

Подсветка Дополнительный настройки Динамический контраст Шумопонижение Температура цвета Белая точка

Масштабирование изображения

Устанавливает резкость отображения объектов на экране. Устанавливает насыщенность цвета, регулирует цвета. Для установки опций режима Энергосбережение: Настраиваемое, Минимальное, Среднее, Максимальное, Автоматическое, Экран выкл. или Выкл. Примечание: Имеющиеся опции могут отличаться, в зависимости от выбранного Режима. Этот параметр управляет уровнем подсветки. Функция подсветки будет неактивной, если Энергосбережение будет установлено в режим Настраиваемое.

Вы можете заменить коэффициент динамический контраст на требуемое значение.

При слабости сигнала и сопровождении изображения шумом используйте настройку "Шумопонижение" для снижения уровня шума. Устанавливает желаемое значение температуры цвета. Доступны опции Прохладный, Нормальный, Теплый и Настраиваемый. Эта настройка будет доступной, если опция Температура цвета установлена как Настраиваемая. "Теплота" или "прохлада" изображения может быть увеличена с помощью кнопок "Влево" или "Вправо". Установка требуемого формата размера изображения.

Режим просмотра фильма

В обычных телевизионных программах фильмы записываются с различным количеством кадров в секунду. Для четкого отображения сцен с быстрым действием включите данную функцию.

Цвет кожи может быть изменен между -5 и 5.

Настраивает желаемые тона.

Полный диапазон HDMI Положение изображения РС Автоположение Горизонтальная позиция Вертикальная позиция Синхросигнал

Эта функция будет доступна при просмотре с источника HDMI. Вы можете использовать данную функцию для увеличения темноты изображения. Появляется, когда источник входящего сигнала установлен на VGA/PC. Выполняет автоматическую оптимизацию дисплея. Нажмите ОК для выполнения оптимизации. Этот пункт меню смещает изображение горизонтально к правому или левому краю экрана. Этот пункт меню смещает изображение вертикально к верхнему или нижнему краю экрана. Настройка синхросигналов корректирует интерференцию, которая проявляется как вертикальные полосы с элементами отображения, похожими на таблицы или абзацы, или текст с мелким шрифтом. В зависимости от источника входного сигнала (компьютер и т.д.) вы можете видеть изображение на экране может быть размытым или с помехами. Для более четкого изображения вы можете осуществлять постепенный переход, используя метод подбора. Сбрасывает настройки изображения с возвратом к заводским настройкам (за исключением режима Игра).

В режиме VGA (ПК) некоторые элементы меню изображения будут недоступны. В то же время, при работе в режиме ПК настройки режима VGA добавятся в меню Настройки изображения.

Настраивает уровень громкости.

Выбирает режим эквалайзера. Пользовательские настройки можно устанавливать только в Режиме пользователя.

Регулирует баланс звука (между левым и правым динамиками)

Устанавливает громкость наушников. Перед использованием наушников убедитесь, что уровень громкости является низким для предотвращения повреждения органов слуха.

Вы можете выбрать звуковой режим (если выбранный канал это поддерживает).

AVL (автоматическое ограничение уровня громкости)

Настраивает звук для достижения фиксированного уровня громкости различных программ.

Наушники/Линейный выход

При подключении к телевизору внешнего усилителя с помощью гнезда для подключения наушников установите режим Линейный выход. Если вы подключили к телевизору наушники, установите режим Наушники. Перед использованием наушников убедитесь, что установлен режим Наушники данного меню. Если будет установлен режим Линейный выход, вывод из гнезда для подключения наушников будет установлен на максимальный уровень, что может привести к повреждению органов слуха.

Динамическое усиление басов

Включение и выключение Динамическое усиление.

Пространственный звук

Включение или Выключение пространственного звука.

Устанавливает цифровой тип аудио выхода.

Содержание меню Настройка Условный доступ

Управляет модулями условий доступа при их наличии.

Вы можете устанавливать разные языки в зависимости от станции телевещания и страны.

Родительские настройки

Введите правильный пароль для изменения родительских настроек. В данном меню Вы можете настроить Блокировку меню, Блокировку в зависимости от зрелости зрителей, Замок от детей или Руководство. Также Вы можете установить новый ПИН-код или изменить CICAM PIN по умолчанию с помощью соответствующих опций.

Устанавливает таймер автоматического отключения на определенное время. Устанавливает таймеры для выбранных программ.

Устанавливает дату и время.

Подключает или отключает выбранные опции источников.

Специальные возможности

Показывает другие опции специальных возможностей телевизора.

Примечание: Некоторые опции могут быть недоступными, в зависимости от страны во время Первой установки. ПИН-кодом по умолчанию является 0000 или 1234. Если вы установили ПИНкод (требуется в зависимости от выбора страны) во время Первой Установки, используйте данный ПИН-код.

Активирует любую специальную функцию, передаваемую вещающей станцией.

Звуковое сопровождение будет проигрываться для слепых или лиц с болезнями зрения. Нажмите ОК, чтобы просмотреть все доступные опции меню Аудио-описание. Эта функция доступна только в том случае, если станция телевещания поддерживает ее.

Показывает другие опции настройки телевизора.

Максимальное время отображения Изменяет время отображения меню на экранах меню. меню Обновление ПО

Обеспечивает наличие самых последних встроенных программ в вашем телевизоре. Нажмите кнопку ОК для просмотра опций меню.

Отображает текущую версию ПО.

Эта опция используется для выбора определенного режима субтитров, который будет отображаться на экране (субтитры DVB / субтитры телетекста) По умолчанию установлены субтитры DVB. Данная функция доступна только для страны Норвегия.

Автоматическое выключение телевизора

Автоматически устанавливает время, когда телевизор перейдет в режим ожидания, если не будут выполняться какие-либо операции.

Biss – это система шифрования сигнала спутникового телевидения, используемая некоторыми вещательными каналами. В случае необходимости ввода ключа BISS на станции телевещания, возможно использование этой настройки. Выделите надпись Ключ Biss и нажмите OK, чтобы ввести

ключ для требуемой передачи. Магазинный режим

Данный режим используется для целей демонстрации работы изделия. При включенном Магазинном режиме некоторые функции телевизора будут недоступны.

Эта настройка определяет предпочтение относительно режима питания при выключении Доступны опции Последнее состояние и Режим ожидания.

С помощью данной настройки вы можете включить или полностью отключить функцию CEC. Нажмите кнопку Влево или Вправо, чтобы включить или отключить данную функцию.

Автоматическое включение питания CEC

Эта функция позволяет подключенному устройству, совместимому с HDMI-CEC, включать телевизор и автоматически переключаться на источник входящего потока. Нажмите кнопку Влево или Вправо, чтобы включить или отключить данную функцию.

Для воспроизведения звука телевизора с подключенного совместимого звукового устройство необходимо установить опцию Усилитель. Для управления громкостью звукового устройства можно использовать пульт дистанционного управления телевизора.

Установка и перенастройка содержания меню Отображает опции автоматической настройки. Цифровая антенна: Поиск и

Автоматический сохранение станций цифрового телевидения. Цифровой кабель: Поиск и сохранение станций кабельного цифрового телевидения. Аналоговый: Поиск поиск каналов (перенастройка) и сохранение станций аналогового телевидения. Спутник: Поиск и сохранение станций спутникового телевидения.

Ручное сканирование каналов

Эта функция может использоваться для прямого ввода вещающей станции.

Сетевое сканирование каналов

Поиск связанных каналов в системе вещания. Цифровая антенна: Поиск каналов через эфирную антенну. Цифровой кабель: Поиск каналов кабельного телевидения.

Точная настройка аналоговых каналов

Эту настройку можно использовать для тонкой настройки каналов. Данная функция недоступна, если нет сохраненных аналоговых каналов.

Настройки спутникового вещания

Отображение настроек спутникового вещания. Список спутников: Отображение доступных спутников. Можно Добавить, Удалить спутники или Отредактировать настройки спутников из списка. Установка антенны: Вы можете изменить настройки антенны и/или начать поиск спутников.

Отображение меню настроек установки. Поиск в режиме ожидания (опция) В режиме ожидания телевизор будет осуществлять поиск новых или отсутствующих каналов. Будут отображены все новые найденные станции телевещания.

Очистить список обслуживания

Воспользуйтесь данной настройкой, чтобы удалить список сохраненных каналов. Этот параметр отображается, только если была выбрана Страна Дания, Швеция, Норвегия или Финляндия.

Выбрать активную сеть

Эта настройка позволяет выбрать только вещания в пределах выбранной сети, которые будут указаны в списке каналов. Данная функция доступна только для страны Норвегия.

Возврат к заводским настройкам

Удаляет все сохраненные каналы, возвращает телевизор к заводским настройкам.

Общее управление телевизором Использование списка каналов Телевизор сортирует все станции, сохраненные в списке каналов. Вы можете отредактировать список каналов или установить любимые каналы, или активные станции, которые будут внесены в список с помощью опций Список каналов. Нажмите кнопку OK, чтобы выйти из Списка каналов. Вы можете отфильтровать каналы из списка с помощью Синей кнопки или открыть меню Редактирование списка каналов с помощью Зеленой кнопки для выполнения дополнительных изменений в текущем списке.

Управление списками любимых каналов Вы можете создать четыре различных списка своих любимых каналов. Войдите в меню Список каналов в главном меню или нажмите Зеленую кнопку, при этом на экране будет отображаться Список каналов для открывания меню Редактирование списка каналов. Выберите из списка желаемый канал. С помощью Желтой кнопки можно делать многократный выбор. Затем нажмите кнопку ОК для открывания меню Опции редактирования каналов и выберите опцию Добавить/Удалить избранное. Повторно нажмите кнопку OK. Установите опцию желаемого списка как Вкл. Выбранный канал (-ы) будет добавлен в список. Для удаления канала выполните аналогичные шаги и установите опцию желаемого списка как Выкл. Вы можете по желанию использовать функцию Фильтрация в меню Редактирование списка каналов для постоянной фильтрации каналов в Списке каналов. С помощью опции Фильтрация каждый раз при открытии Списка каналов может быть установлен один из Ваших любимых четырех списков любимых каналов. Функция фильтрации в меню Список каналов позволяет фильтровать только отображаемый в настоящее время Список каналов для нахождения канала и настройки на него. Эти изменения не останутся при следующем открытии данного Списка каналов. Установка настроек родительского контроля Опции меню Родительские настройки могут использоваться для запрещения пользователям просмотра определенных программ, каналов, а также использования меню. Эти настройки находятся в меню Установка>Родительские настройки. Д л я от о б р а ж е н и я о п ц и й м е н ю с и с т е м ы родительского контроля необходимо ввести ПИНкод. После установки правильного ПИН-кода будут отображены настройки родительского контроля.

Блокировка меню : С помощью этой настройки открывается или закрывается доступ ко всем меню или установочным меню телевизора. Блокировка в зависимости от зрелости зрителей: При установке этой опции у вещающих станций будет запрашиваться информация о зрелости, и если данный уровень зрелости отключен, то доступ к соответствующей передаче будет отключен. Защита от детей: Если эта опция ВКЛЮЧЕНА, то управлять телевизором можно будет только при помощи пульта дистанционного управления. В этом случае кнопки панели управления на телевизоре работать не будут. Установить ПИН-код: Устанавливает новый ПИН-код. ПИН-код CICAM по умолчанию: Эта опция будет выделена серым цветом, если в слот CI телевизора не будет вставлен модуль CI. С помощью данной опции ПИН-код CI CAM, используемый по умолчанию, может быть изменен. Примечание: ПИН-кодом по умолчанию является 0000 или 1234. Если вы установили ПИН-код (требуется в зависимости от выбора страны) во время Первой установки , используйте данный ПИН-код. Некоторые опции могут быть недоступными, в зависимости от страны во время Первой установки.

Электронная программа передач (EPG) Некоторые каналы содержат информацию о графике их транслирования. Нажмите кнопку EPG для просмотра меню Электронной программы передач. Существует три различных вида представления информации – Временная шкала, Список и Сейчас/Далее. Для переключения между ними выполните инструкции, приведенные в нижней части экрана.

График Временная шкала

Масштабирование (желтая кнопка: Нажмите Желтую кнопку для просмотра событий в более широком временном интервале. Фильтрация (синяя кнопка): Отображает опции фильтра. Выбор жанра (кнопка Субтитры): Отображение меню Выбор жанра. Используя эту функцию, можно выполнять поиск в базе данных программы передач по выбранному жанру. Будет выполняться поиск, и его результаты, в соответствии с заданными Вами критериями, будут выданы в виде списка. Опции (кнопка ОК): Отображение опций для передачи. Подробная информация по событиям (кнопка Info): Отображает подробную информацию о выбранных программах.

Следующий/Предыдущий день (кнопки Программа +/-): Отображение передачи следующего или предыдущего дня. Поиск (кнопка Текст): Отображает меню поиск по программе передач. Сейчас (кнопка ): Отображает текущее событие выбранного канала.

Список (*) (*) В этом варианте размещения перечисляются события выделенного канала.

Предыдущий Временной промежуток (красная кнопка): Отображает передачи предыдущего периода. Следующий/Предыдущий день (кнопки Программа +/-): Отображение передачи следующего или предыдущего дня. Подробная информация по событиям (кнопка «i»): Отображает подробную информацию о выбранных программах. Фильтрация (кнопка Текст): Отображает опции фильтра. Следующий временной промежуток (зеленая кнопка): Отображение передач следующего периода. Опции (кнопка ОК): Отображение опций для передачи.

Перемещение (кнопки направления): Используйте Кнопки направления для переключения каналов и программ. Опции (кнопка ОК): Отображение опций для передачи. Подробная информация по событиям (кнопка «i»): Отображает подробную информацию о выбранных программах. Фильтрация (синяя кнопка): Отображает опции фильтра.

Для выбора программ используйте кнопки направления, а для вывода меню "Опции событий" нажмите кнопку OK. Доступны следующие опции. Выбор канала: С помощью этой опции вы сможете переключиться на выбранный канал. Таймер на передаче / Удалить таймер на Передаче: После выбора передачи в меню Электронной программы передач нажмите кнопку OK. Выберите опцию “Установить таймер на передаче” и нажмите кнопку OK. Таймер можно установить на программы, которые будут передаваться в будущем. Для отмены уже запланированной записи, выделите передачу и нажмите кнопку OK. Затем выберите опцию Удалить таймер на передаче. Таймер будет отменен. Примечание: При установке таймера для текущего канала нельзя переключиться на другой канал или источник.

Невозможно установить таймер для двух или более передач в один и тот же временной интервал.

Услуги телетекста Нажмите кнопку Текст, чтобы войти. Нажмите повторно для включения режима смешивания, который позволит вам просматривать страницы телетекста и программы телевещания одновременно. Чтобы выйти, нажмите кнопку еще раз. Разделы на странице телетекста будут окрашены в разные цвета (при их наличии), их можно будет выбрать при помощи цветных кнопок. Следуйте инструкциям, отображаемым на экране.

Цифровой телетекст Нажмите кнопк у Текст, чтобы просмотреть информацию цифрового телетекста. Управляйте этой информацией с помощью цветных кнопок, кнопок со стрелками и кнопки OK. Можно использовать различные способы управления в зависимости от содержания цифрового телетекста. Следуйте инструкциям, отображаемым на экране цифрового телетекста. Если повторно нажать кнопку Текст, тел е в и зо р ве р н етс я к т р а н с л я ц и и к а н а л о в телевещания.

Обновление программного обеспечения Телевизор может выполнять поиск и обновление встроенного программного обеспечения через сигнал телевещания.

Поиск обновлений программного обеспечения через пользовательский интерфейс В главном меню выберите пункт Настройка и нажмите кнопку OK. На экране появится меню Настройка. Затем выберите пункт Еще и нажмите кнопку OK. Перейдите к пункту Обновление ПО и нажмите кнопку OK. В меню Опции обновления выберите элемент Поиск обновлений и нажмите кнопку OK для проверки наличия обновлений ПО. При обнаружении обновления он начнет его загрузку. После завершения загрузки необходимо подтвердить запрос о перезагрузке телевизора путем нажатия кнопки ОК, чтобы продолжить с перезагрузкой.

Поиск и обновление в автоматическом режиме Телевизор будет автоматически искать обновления в 3.00, если включена функция автоматического поиска в меню Опции обновления, и если телевизор подключен к антенне. В случае обнаружения нового программного обеспечения и его успешной загрузки при следующем включении питания телевизор запустится с новой версией программного обеспечения. П р и м еч а н и е : Н е о т к л юч а й т е т ел е в и зо р о т электрической розетки, когда светодиод мигает, указывая, что идет процесс перезагрузки. Если

телевизор не возобновил работу после обновления, отключите его из электрической розетки на 2 минуты, а затем снова включите.

сигнала, предназначенного для подключенного устройства.

Поиск и устранение неисправностей и рекомендации

Телевизор не включается Убедитесь, что шнур питания должным образом включен в розетку. Проверьте, не селили батарейки в пульте дистанционного управления. Нажмите кнопку Питание на телевизоре.

Низкое качество изображения • Может быть неправильно выбрана телевизионная система. • Слабый сигнал может привести к искажению изображения. Проверьте соединение антенны. • Проверьте, правильно ли настроена частота каналов, если настройка была произведена вручную. • Изображение может ухудшиться, если к телевизору одновременно подключены два внешних устройства. В этом случае следует отключить одно из внешних устройств.

Отсутствует изображение • Это означает, что телевизор не получает какоголибо сигнала. Проверьте, что Вы выбрали правильный источник входящего сигнала. • Возможно, что неправильно подключена антенна. • Может быть поврежден антенный провод • Возможно, что используемые штекеры не подходят для соединения с антенной. • Если у вас есть сомнения, то обратитесь в информационный центр Panasonic.

Нет звука • Проверьте, не включена ли блокировка звука. Нажмите на кнопку Блокировка звука или увеличьте громкость. • Звук слышен только из одного динамика. Проверьте настройки баланса в меню звука.

Пульт дистанционного управления не работает. • Возможно, что сели батарейки. Замените батарейки. Производитель рек омендует использовать батарейки Panasonic.

Невозможно выбрать источник входного сигнала • Если Вы не можете выбрать источник входящего сигнала, возможно, нет подключенных устройств. В противном случае; • Проверьте кабели и соединения, если Вы пытаетесь переключиться на источник входного Русский - 164 -

Режимы изображения при подключении ПК В следующей таблице представлены режимы изображения при подключении ПК. Ваш телевизор может не поддерживать некоторые значения разрешения экрана. Указатель

640x350 640x400 640x480 640x480 640x480 640x480 640x480 800x600 800x600 800x600 800x600 800x600 800x600 832x624 1024x768 1024x768 1024x768 1024x768 1024x768 1024x768 1152x864 1152x864 1152x864 1152x864 1152x870 1280x768 1360x768 1280x768 1280x768 1280x960 1280x960 1280x960 1280x1024 1280x1024 1280x1024 1400x1050 1400x1050 1400x1050 1440x900 1440x900 1600x1200 1680x1050 1920x1080 1920x1200

85 Гц 70 Гц 60 Гц 66 Гц 72 Гц 75 Гц 85 Гц 56 Гц 60 Гц 70 Гц 72 Гц 75 Гц 85 Гц 75 Гц 60 Гц 66 Гц 70 Гц 72 Гц 75 Гц 85 Гц 60 Гц 70 Гц 75 Гц 85 Гц 75 Гц 60 Гц 60 Гц 75 Гц 85 Гц 60 Гц 75 Гц 85 Гц 60 Гц 75 Гц 85 Гц 60 Гц 75 Гц 85 Гц 60 Гц 75 Гц 60 Гц 60 Гц 60 Гц 60 Гц

Совместимость сигналов AV и HDMI Источник

Поддерживаемые сигналы

24 Гц, 25 Гц, 30 Гц, 50 Гц, 60 Гц

(X: Недоступно, O: Доступно)

В некоторых случаях сигнал в телевизоре может не отображаться надлежащим образом. Эта проблема может быть вызвана несовместимостю стандартов оборудования источников (DVD, телевизионных приставок и т.п.) Если вы действительно столкнулись с такой проблемой, обратитесь к дилерам и производителям вашего оборудования.

Поддерживаемые форматы видео-файлов для режима USB Расширение

SPEC (разрешение) и скорость передачи данных в битах

1080P@30 кадров/с ~ 40 Мбит/с H.264: 1080Px2@30 кадров/с - 62.5 Мбит/с, 1080P@60 кадров/с - 62.5 Мбит/с, MVC: 1080P@30 кадров/с - 62,5 Мбит/с Другое: 1080P@30 кадров/с - 40 Мбит/с

H.264: 1080Px2@30 кадров/с - 62,5 Мбит/с, 1080P@60 кадров/с - 62,5 Мбит/с Motion JPEG: 640x480@30 кадров/с - 10 Мбит/с Другое: 1080P@30 кадров/с ~ 40 Мбит/с

1080P@30 кадров/с ~ 40 Мбит/с 1080P@30 кадров/с ~ 40 Мбит/с

Поддерживаемые форматы файлов с изображениями для режима USB Изображение JPEG PNG BMP

Разрешение (ширина х высота)

прогрессивная развертка 9600x6400 интерфейс

Поддерживаемые форматы звуковых файлов для режима USB Расширение

MPEG1/2 Layer1 MPEG1/2 Layer2 MPEG1/2 Layer3 MPEG1/2 Layer1 MPEG1/2 Layer2 MPEG1/2 Layer3 AC3 AAC, HEAAC WMA .avi WMA 10 Pro M0 WMA 10 Pro M1 WMA 10 Pro M2 LPCM IMA-ADPCM, MSADPCM G711 A/mu-функция MPEG1/2 Layer1 MPEG1/2 Layer2 MPEG1/2 Layer3 WMA .asf WMA 10 Pro M0 WMA 10 Pro M1 WMA 10 Pro M2 MPEG1/2 Layer1 MPEG1/2 Layer2 MPEG1/2 Layer3 AC3 AAC, HEAAC WMA WMA 10 Pro M0 .mkv, .mka WMA 10 Pro M1 WMA 10 Pro M2 VORBIS LPCM IMA-ADPCM, MS-ADPCM G711 A/mu-функция FLAC MPEG1/2 Layer1 MPEG1/2 Layer2 MPEG1/2 Layer3 .ts, .trp, .tp, .dat, .vob, .mpg, AC3 .mpeg EAC3 AAC, HEAAC LPCM

Скорость в битах 32 кбит/с, 448 кбит/с 8 кбит/с ~ 384 кбит/с 8 кбит/с ~ 320 кбит/с 32 кбит/с, 448 кбит/с 8 кбит/с ~ 384 кбит/с 8 кбит/с ~ 320 кбит/с 32 кбит/с ~ 640 кбит/с

Частота дискретизации

128 кбит/с ~ 320 кбит/с < 192 кбит/с < 384 кбит/с < 768 кбит/с 64 кбит/с ~ 1,5 Мбит/с

32 КГц, 44,1 КГц, 48 Кгц 8 Кгц ~ 48 Кгц 8 Кгц ~ 48 Кгц 48 Кгц 48 Кгц 96 КГц 8 Кгц ~ 48 Кгц

64 кбит/с ~ 128 кбит/с 32 кбит/с, 448 кбит/с 8 кбит/с ~ 384 кбит/с 8 кбит/с ~ 320 кбит/с 128 кбит/с ~ 320 кбит/с < 192 кбит/с < 384 кбит/с < 768 кбит/с 32 кбит/с, 448 кбит/с 8 кбит/с ~ 384 кбит/с 8 кбит/с ~ 320 кбит/с 32 кбит/с ~ 640 кбит/с

8 Кгц 16 Кгц ~ 48 Кгц 8 Кгц ~ 48 Кгц 48 Кгц 48 Кгц 96 КГц 16 Кгц ~ 48 Кгц

64 кбит/с ~ 1,5 Мбит/с

32 КГц, 44,1 КГц, 48 Кгц 8 Кгц ~ 48 Кгц 8 Кгц ~ 48 Кгц 48 Кгц 48 Кгц 96 КГц До 48 Кгц 8 Кгц ~ 48 Кгц

64 кбит/с ~ 128 кбит/с <1.6 Мбит/с 32 кбит/с, 448 кбит/с 8 кбит/с ~ 384 кбит/с 8 кбит/с ~ 320 кбит/с 32 кбит/с ~ 640 кбит/с 32 кбит/с ~ 6 Мбит/с

128 кбит/с ~ 320 кбит/с < 192 кбит/с < 384 кбит/с < 768 кбит/с

64 кбит/с ~ 1,5 Мбит/с

16 Кгц ~ 48 Кгц 32 КГц, 44,1 КГц, 48 Кгц 32 КГц, 44,1 КГц, 48 Кгц 8 Кгц ~ 48 Кгц 8 Кгц ~ 48 Кгц

Частота дискретизации

MPEG1/2 Layer1 MPEG1/2 Layer2 MPEG1/2 Layer3 LPCM IMA-ADPCM, MS-ADPCM G711 A/mu-функция MPEG1/2 Layer3 AC3 EAC3 AAC, HEAAC VORBIS LPCM IMA-ADPCM, MS-ADPCM G711 A/mu-функция MPEG1/2 Layer3 AAC, HEAAC AC3 AAC, HEAAC MPEG1/2 Layer3 EAC3 AAC, HEAAC

32 кбит/с, 448 кбит/с 8 кбит/с ~ 384 кбит/с 8 кбит/с ~ 320 кбит/с 64 кбит/с ~ 1,5 Мбит/с

16 Кгц ~ 48 Кгц 8 Кгц ~ 48 Кгц

64 кбит/с ~ 128 кбит/с 8 кбит/с ~ 320 кбит/с 32 кбит/с ~ 640 кбит/с 32 кбит/с ~ 6 Мбит/с

64 кбит/с ~ 1,5 Мбит/с

8 Кгц 16 Кгц ~ 48 Кгц 32 КГц, 44,1 КГц, 48 Кгц 32 КГц, 44,1 КГц, 48 Кгц 8 Кгц ~ 48 Кгц До 48 Кгц 8 Кгц ~ 48 Кгц

64 кбит/с ~ 128 кбит/с 8 кбит/с ~ 320 кбит/с

8 Кгц 16 Кгц ~ 48 Кгц 8 Кгц ~ 48 Кгц 32 КГц, 44,1 КГц, 48 Кгц 8 Кгц ~ 48 Кгц 16 Кгц ~ 48 Кгц 32 КГц, 44,1 КГц, 48 Кгц 8 Кгц ~ 48 Кгц 8 Кгц, 11,025 Кгц, 22,05 Кгц, 44,1 Кгц 8 Кгц ~ 48 Кгц 48 Кгц 48 Кгц 96 КГц До 48 Кгц

32 кбит/с ~ 640 кбит/с 8 кбит/с ~ 320 кбит/с 32 кбит/с ~ 6 Мбит/с

6 кбит/с, 128 кбит/с

WMA WMA 10 Pro M0 WMA 10 Pro M1 WMA 10 Pro M2 VORBIS

128 кбит/с ~ 320 кбит/с < 192 кбит/с < 384 кбит/с < 768 кбит/с

Поддерживаемые форматы файлов с субтитрами для режима USB Внутренние субтитры Расширение

MKV DVD Subtitle DVB Subtitle DVD Subtitle UTF-8 Plain Text ASS SSA UTF-8 Plain Text VobSub DVD Subtitle

Внешние субтитры Расширение

Средство синтаксического анализа субтитров

.srt .ssa/ .ass .smi

Только SubViewer 1.0 и 2.0

Поддерживаемые разрешения DVI Подключая устройствак вашему телевизору с помощью кабелей конвертера DVI в HDMI (не входящего в поставку), вы можете руководствоваться следующей информацией по разрешению. 56 Гц
