РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ E6WHPED4 AEG

Инструкция за монтаж

Инструкции по установке

ВНИМАНИЕ! Не монтирайте поставката сами.

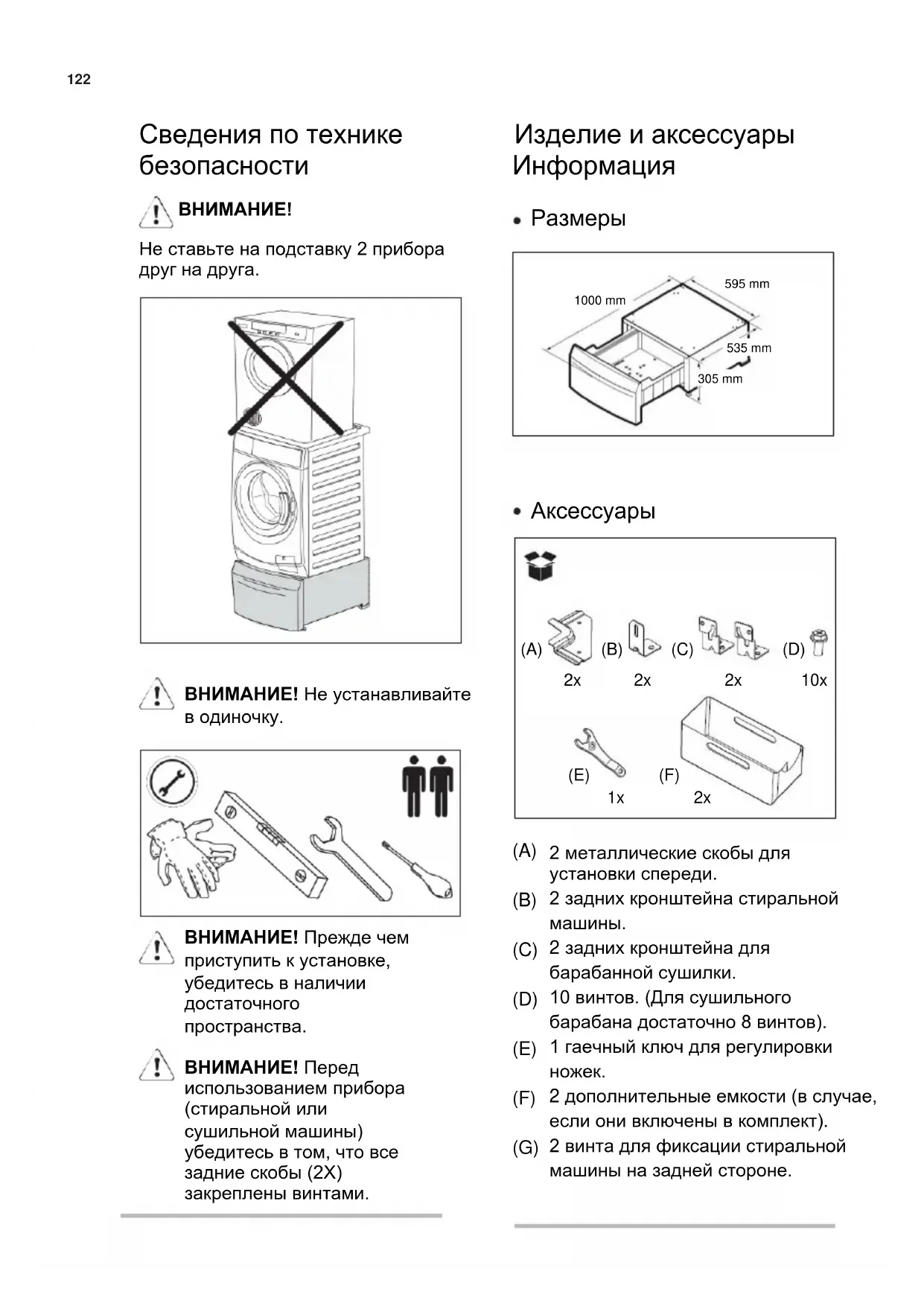

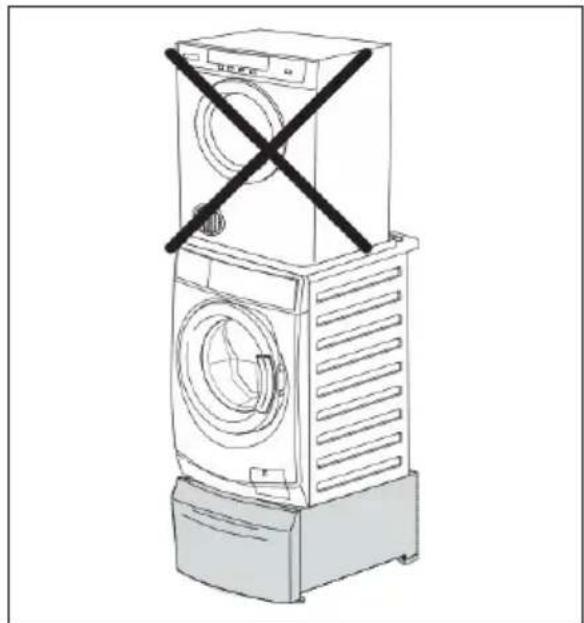

(F) Сведения по технике безопасности ВНИМАНИЕ! Не ставьте на подставку 2 прибора друг на друга. Изделие и аксессуары

ВНИМАНИЕ! Не устанавливайте в одиночку.

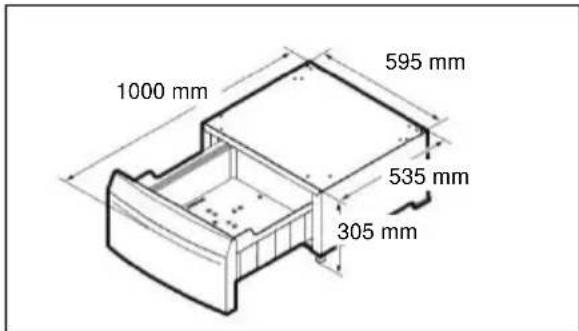

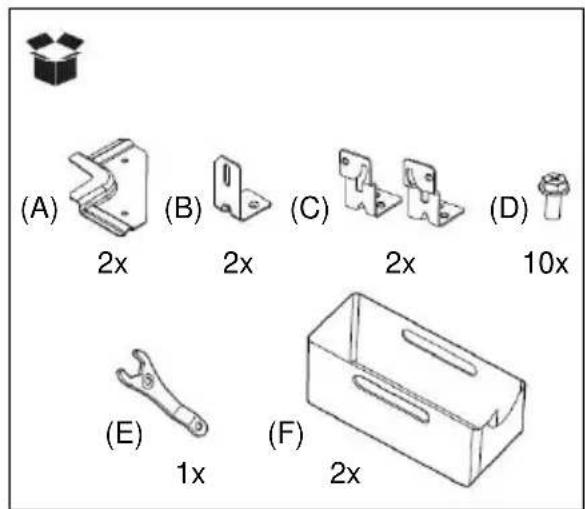

ВНИМАНИЕ! Прежде чем приступить к установке, убедитесь в наличии достаточного пространства. ВНИМАНИЕ! Перед использованием прибора (стиральной или сушильной машины) убедитесь в том, что все задние скобы (2X) закреплены винтами. (A) (B) (C) (D) (E) (F) (G) 2 металлические скобы для установки спереди. 2 задних кронштейна стиральной машины. 2 задних кронштейна для барабанной сушилки. 10 винтов. (Для сушильного барабана достаточно 8 винтов). 1 гаечный ключ для регулировки ножек. 2 дополнительные емкости (в случае, если они включены в комплект). 2 винта для фиксации стиральной машины на задней стороне. 1000 mm 595 mm 535 mm 305 mm123

Выньте из коробки тумбу и все аксессуары.

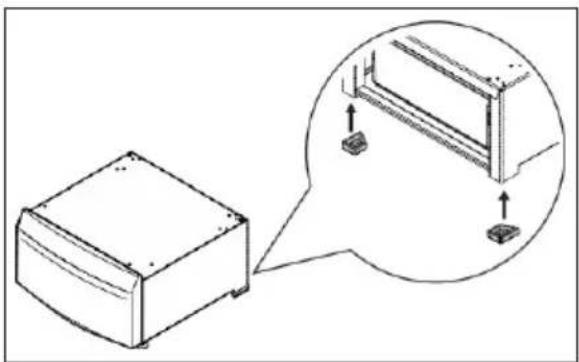

Не забудьте установить резиновые ножки с задней

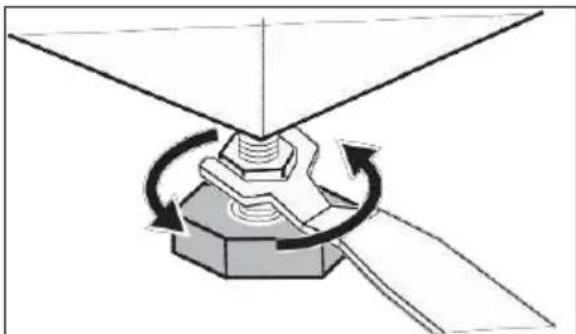

Вращением передних регулировочных ножек добейтесь устойчивого положения тумбы.

Если тумба устанавливается под машину, ранее не бывшую в эксплуатации, распакуйте машину, как указано в инструкции к ней, а затем перейдите к шагу 6.

Если машина уже подключена:

Выньте вилку сетевого кабеля из розетки.

В случае установки стиральной машины. Закройте водопроводный вентиль.

В случае установки стиральной машины. Отсоедините наливной шланг (или шланги) от водопроводного крана и дайте воде вытечь из наливного шланга (или шлангов), а также из сливного шланга, собрав ее в неглубокий контейнер.

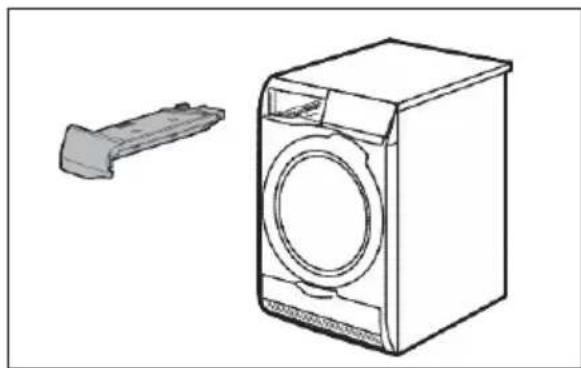

В случае установки сушильного барабана. Опорожните контейнер с водой в раковину. В случае наличия системы непосредственного слива в канализацию включите ее и дайте воде стечь.

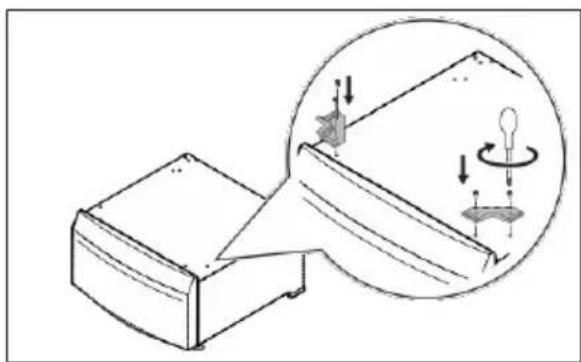

Привинтите к тумбе передние

В случае установки стиральной машины. Осторожно положите стиральную машину на сторону, на которой находится отделение для моющих средств. Подложите под нее картон или кусок полистирола, чтобы не поцарапать корпус.124

В случае установки стиральной машины. Вывинтите регулировочные ножки машины на достаточную высоту, чтобы они могли зайти в скобы для фиксации ножек.

В случае установки стиральной машины. Положите тумбу на ту же сторону и подвиньте ее к стиральной машине так, чтобы передние ножки машины зашли под скобы фиксации ножек.

В случае установки стиральной машины. Установите тумбу с машиной в вертикальное положение. При необходимости отрегулируйте ножки прибора и перейдите к шагу 16. Убедитесь, что винты надежно затянуты.

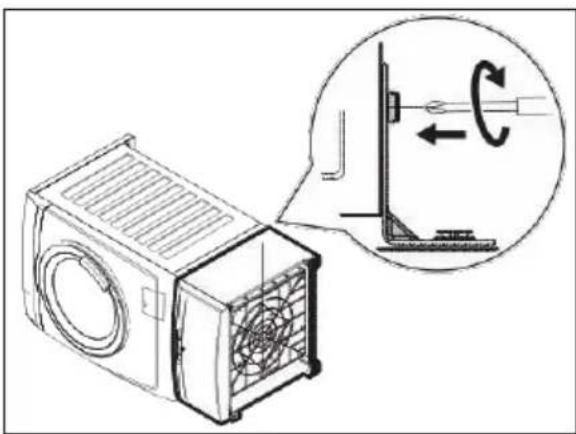

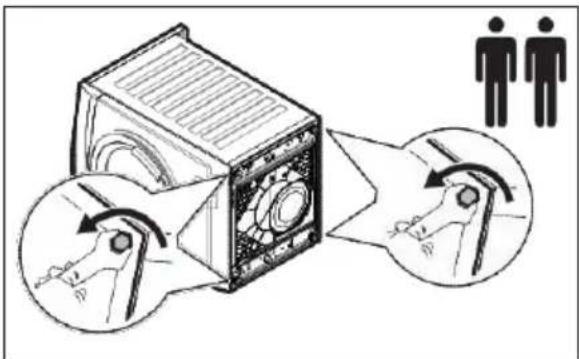

В случае установки сушильного барабана. Отвинтите и сохраните два винта на задней части

10. Для стиральной машины.

Используйте винты (G) для крепления задних скоб (B) на стиральной машине и винты (D) для подставки.

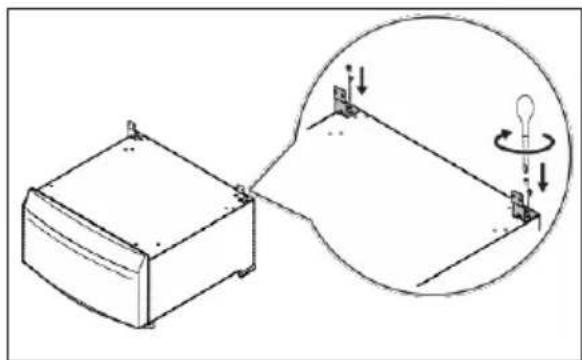

В случае установки сушильного барабана. Привинтите скобы для установки сзади (С) на тумбе винтами, входящими в комплект поставки тумбы.125

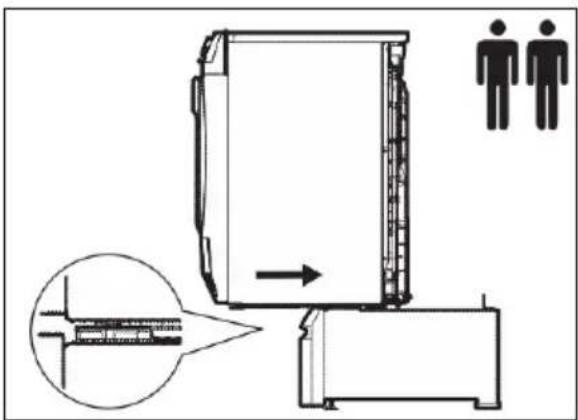

В случае установки сушильного барабана. Поднимите прибор и задвиньте его назад так, чтобы ножки прибора зашли под скобы фиксации ножек.

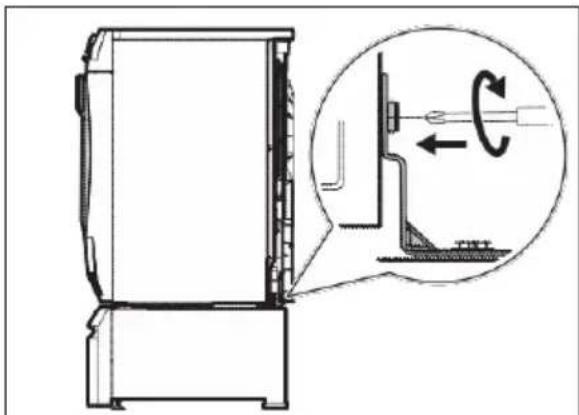

В случае установки сушильного барабана. Завинтите скобы для крепления сзади (С) на приборе винтами, извлеченными в шаге

12. При необходимости

отрегулируйте ножки прибора.

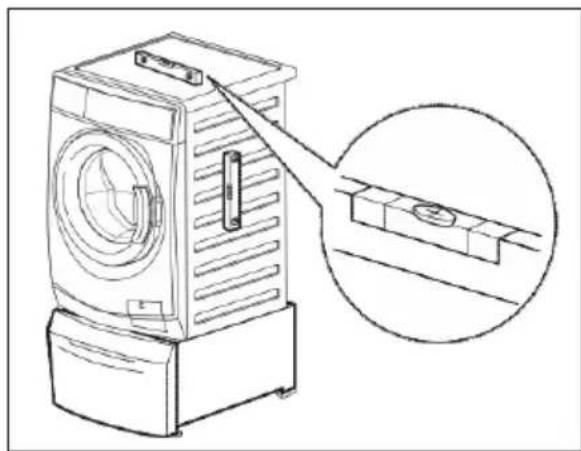

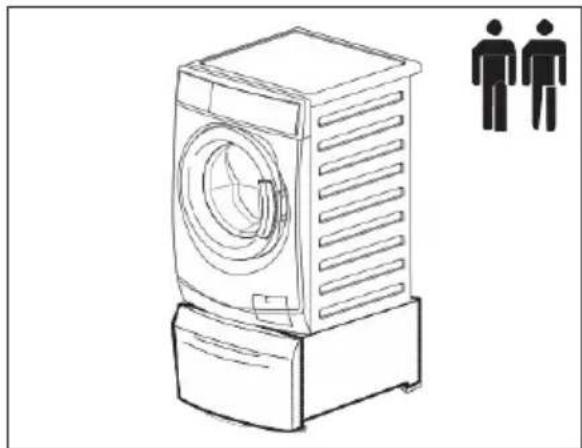

Передвиньте тумбу с прибором на место постоянного расположения. Воспользуйтесь уровнем, чтобы убедиться, что сборка как следует выровнена. Если сборка не выровнена, как следует выровняйте ее при помощи ножек.

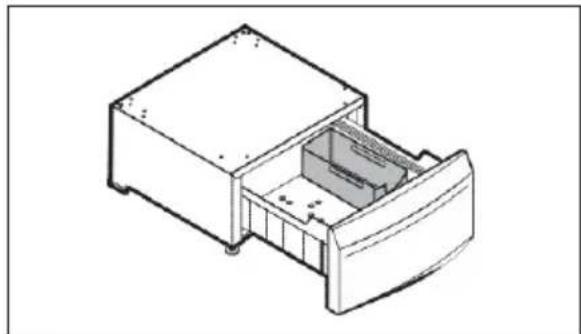

Вставьте дополнительную емкость (F), если она имеется в комплекте поставки.

Подключите прибор, как указано в инструкции к нему.126

Хранить в сухом крытом помещении. Дата изготовления (выпуска) указана на упаковке. Изготовитель: Electrolux Appliances AB, St. Göransgatan 143, 105 45 Stockholm, Швеция. Изготовлено в Китае. Импортёр и уполномоченная изготовителем организация: ООО ”Электролюкс Рус”, Кожевнический проезд 1, 115114, Москва; тел.: 8-800-200-3589, www.electrolux.ru Охрана окружающей среды Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, вы помогаете защитить окружающую среду и здоровье человека.

Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом . Доставьте изделие на местное предприятие по переработке вторичного сырья или обратитесь в свой муниципалитет.Примечание128
