MANUALE UTENTE E6WHPED4 AEG

Istruzioni di installazione

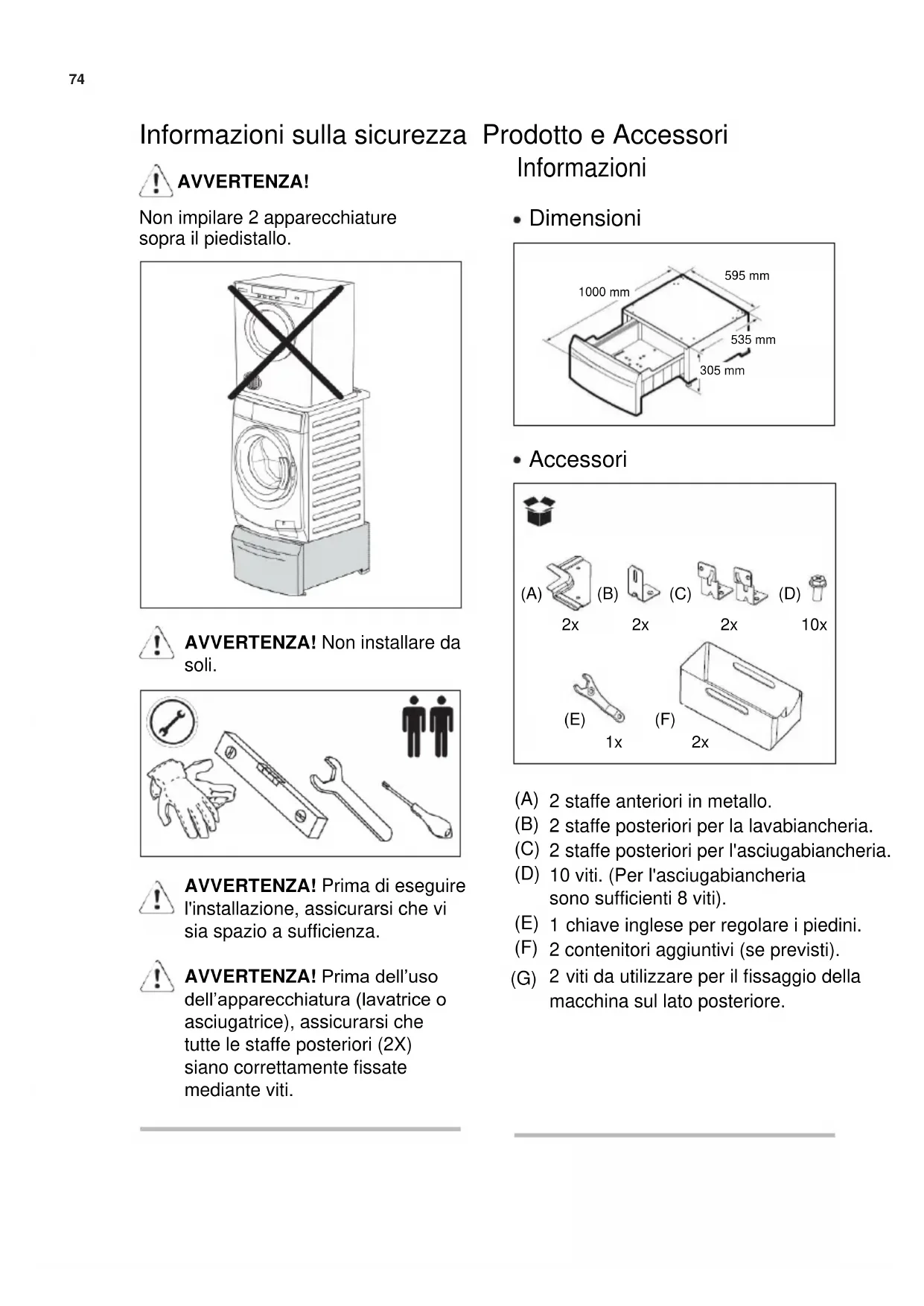

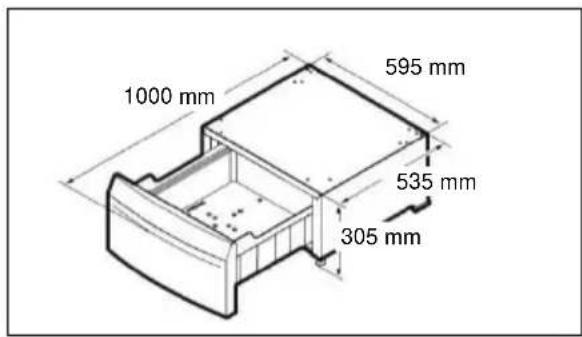

(F) Informazioni sulla sicurezza Prodotto e Accessori AVVERTENZA! Non impilare 2 apparecchiature sopra il piedistallo. Informazioni Dimensioni

AVVERTENZA! Non installare da soli.

AVVERTENZA! Prima di eseguire l'installazione, assicurarsi che vi sia spazio a sufficienza. AVVERTENZA! Prima dell’uso dell’apparecchiatura (lavatrice o asciugatrice), assicurarsi che tutte le staffe posteriori (2X) siano correttamente fissate mediante viti.

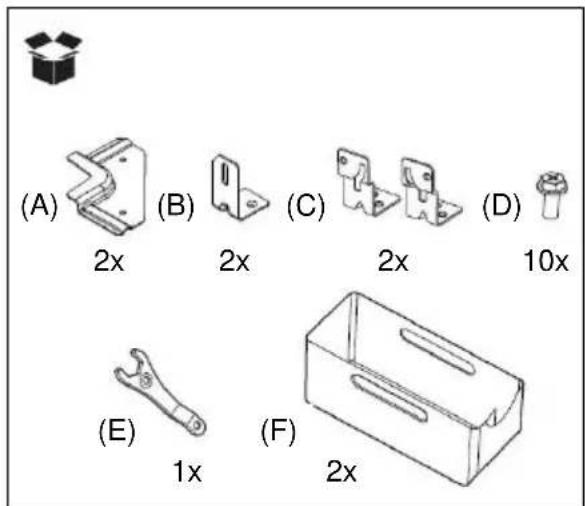

(A) (B) (C) (D) (E) (F) (G) 2 staffe anteriori in metallo. 2 staffe posteriori per la lavabiancheria. 2 staffe posteriori per l'asciugabiancheria. 10 viti. (Per l'asciugabiancheria sono sufficienti 8 viti). chiave inglese per regolare i piedini. 2 contenitori aggiuntivi (se previsti). viti da utilizzare per il fissaggio della macchina sul lato posteriore.

Procedura d'installazione

Rimuovere il piedistallo e tutti gli accessori dalla scatola.

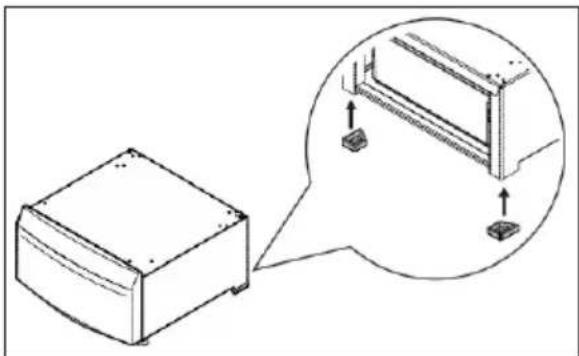

Assicurarsi che i piedini di gomma posteriori siano stati montati.

Regolare i piedini anteriori per dare stabilità al piedistallo.

Se si installa il piedistallo sotto ad una nuova apparecchiatura, disimballare quest'ultima come indicato nelle istruzioni fornite con la stessa, quindi procedere con il passaggio 6.

Se l'apparecchiatura è già collegata:

Scollegare la spina dalla presa.

Per la lavabiancheria. Chiudere il rubinetto dell'acqua.

Per la lavabiancheria. Scollegare il/i tubo/i di ingesso dal rubinetto dell'acqua e lasciar defluire l'acqua dallo/dagli stesso/i, quindi scaricare il tubo e sistemarlo in un lavandino poco profondo.

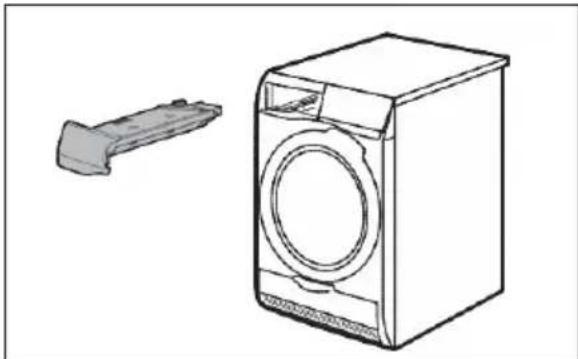

Per l'asciugabiancheria. Svuotare il contenitore dell'acqua in un lavandino o, se disponibile, attivare il sistema di scarico diretto per lasciar defluire l'acqua.

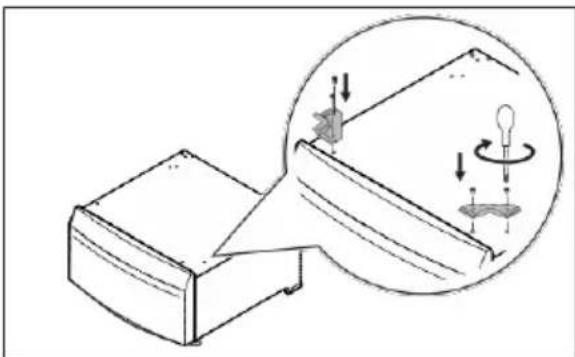

Avvitare le staffe anteriori sul piedistallo.

Per la lavabiancheria. Sistemare delicatamente la lavabiancheria sul lato del contenitore del detersivo. Poggiarla su un cartone o su un pezzo di polistirolo per evitare graffi all'unità.76

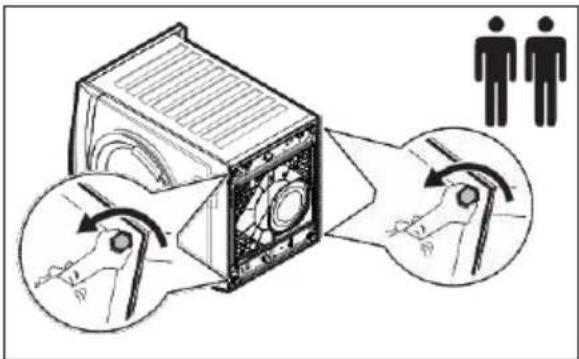

Per la lavabiancheria. Regolare i piedini dell'apparecchiatura fino ad un'altezza che permetta di farla scorrere sotto alle staffe di bloccaggio del piedino.

Per la lavabiancheria. Sistemare il piedistallo sullo stesso lato e farlo scorrere in avanti in modo che i piedini anteriori dell'apparecchiatura scorrano al di sotto delle staffe di bloccaggio del piedino.

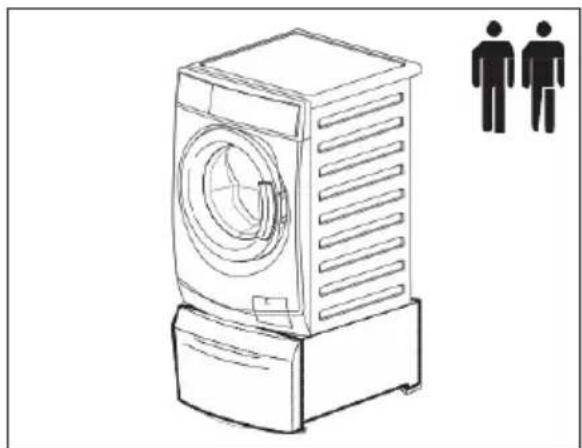

Per la lavabiancheria. Portare il piedistallo e l'apparecchiatura in posizione verticale. Se necessario, regolare i piedini dell'apparecchiatura e andare al passaggio 16. Controllare che le viti siano ben fissate.

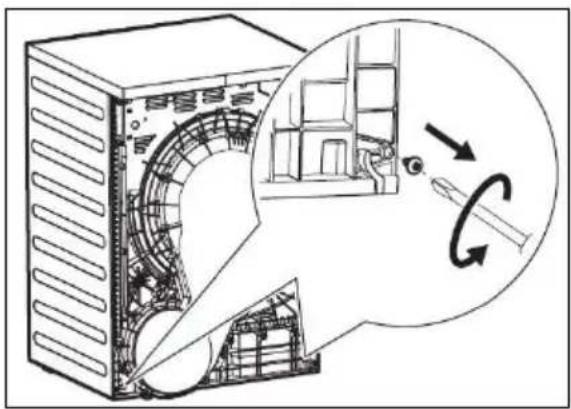

Per l'asciugabiancheria. Svitare le due viti inferiori dal retro dell'apparecchiature e conservarle.

10. Per lavabiancheria. Utilizzare le

viti(G)fornite per fissare le staffe posteriori (B) sulla macchina e le viti (D) per il piedistallo. 13. Per l'asciugabiancheria. Avvitare le staffe posteriori (C) sul piedistallo utilizzando le viti fornite nella scatola verticale.77

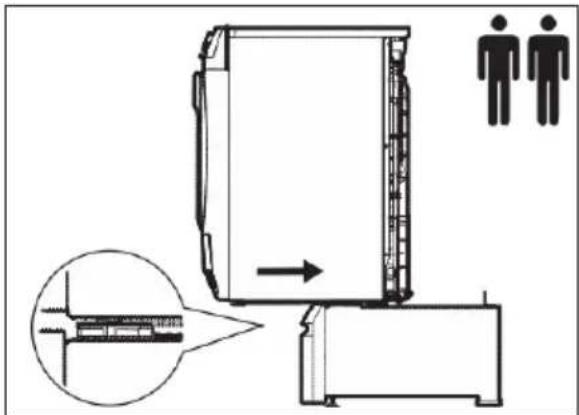

Per l'asciugabiancheria. Sollevare l'apparecchiatura e farla scorrere indietro in modo che i piedini anteriori della stessa scorrano sotto le staffe di bloccaggio del piedino.

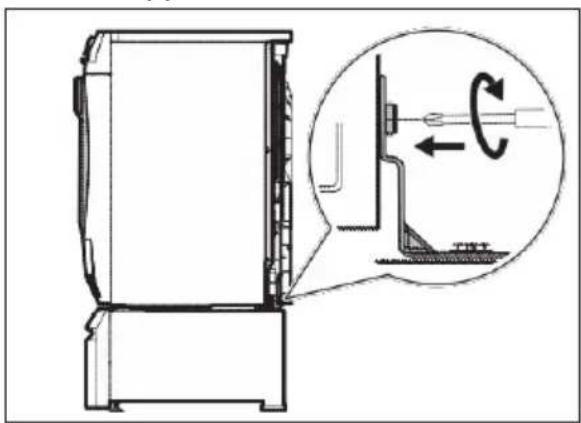

Per l'asciugabiancheria. Avvitare le staffe posteriori (C) sul retro dell'apparecchiatura utilizzando le viti rimosse al passaggio 12 e regolare i piedini dell'apparecchiatura se necessario.

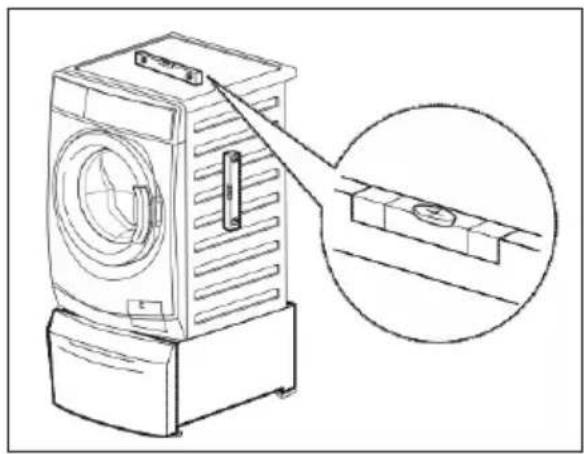

Sistemare il gruppo piedistallo/apparecchiatura nell'ubicazione prescelta. Utilizzare una livella per verificare che il gruppo sia stato livellato adeguatamente. In caso contrario, regolare i piedini per ottenere un livellamento adeguato.

Se fornito, è possibile inserire un contenitore aggiuntivo (F).

Collegare l'apparecchiatura come indicato nelle istruzioni fornite con la stessa.78 Questioni ambientali Riciclare i materiali che riportano il simbolo . Smaltire gli imballaggi nei contenitori appropriati per riciclarli. Aiutate a proteggere l'ambiente e la salute umana e a riciclare le apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature contrassegnate con il simbolo

con i rifiuti domestici. Riconsegnare il prodotto al punto di raccolta locale o contattare il proprio ufficio municipale. Etichetta ambientale Smaltimento rifiuti imballo (*) Verifica le disposizioni del tuo Comune per la gestione dei rifiuti. Tipologia di imballaggio Pellicola imballo Sacchetti in plastica Protezioni in plastica Scatola in cartone Nastri adesivi CodicematerialeIndicazioni perla raccoltadifferenziata (*)Nota80
