IKE85753FB - плита AEG - Бесплатное руководство пользователя

Тип продукта	Плита
Бренд	AEG
Модель	IKE85753FB
Размеры (В x Ш x Г)	85 x 60 x 60 см
Вес	55 кг
Питание	Электрическое (220-240 В, 50 Гц)
Общая мощность	10 кВт
Объем духовки	70 л
Количество конфорок	4
Тип конфорок	Индукционные
Функции приготовления	Естественная конвекция, конвекция с вентилятором, гриль, разморозка, пиролиз
Очистка	Пиролитическая
Безопасность	Блокировка от детей, автоматическое отключение, защита горячей дверцы, индикатор остаточного тепла
Ремонтопригодность	Запчасти доступны в течение 10 лет, индекс ремонтопригодности 8,5/10
Энергетический класс	A+
Цвет	Нержавеющая сталь
Уровень шума	45 дБ

Часто задаваемые вопросы - IKE85753FB AEG

Как установить плиту AEG IKE85753FB?

Прежде всего убедитесь, что место установки устойчиво, хорошо проветривается и розетка (220-240 В) доступна. Распакуйте прибор, снимите транспортные упоры и подключите его. Обратитесь к подробной инструкции для выполнения специфических электрических соединений. Никогда не подключайте к удлинителю.

Что делать, если духовка не нагревается?

Сначала проверьте, правильно ли подключен прибор и не выбило ли автомат. Убедитесь, что выбрана нужная функция приготовления и установлена температура. Если проблема не исчезает, перезагрузите прибор, отключив его от сети на 5 минут. Если ничего не помогает, обратитесь в сервисную службу.

Как использовать функцию пиролиз?

Удалите все аксессуары и остатки пищи из духовки. Закройте дверцу, выберите программу пиролиз (обозначена пламенем с термометром). Температура поднимается примерно до 500°C для сжигания жиров. Цикл длится от 1,5 до 2 часов. После остывания протрите золу влажной тканью.

Как очистить стекло духовки?

Используйте мягкую ткань и мягкое неабразивное чистящее средство. Для стойких пятен можно применить пасту из соды и воды. Избегайте металлических губок. Внутреннее стекло можно снять для глубокой очистки (см. инструкцию).

Что означают коды ошибок на дисплее?

Коды ошибок описаны в инструкции. Например, E1 указывает на неисправный датчик, E2 — на перегрев. Обратитесь к таблице кодов в разделе устранения неисправностей. Как правило, постоянный код требует вмешательства специалиста.

Как заменить лампочку духовки?

Отключите прибор. Снимите стеклянную крышку (обычно поворотом влево). Замените галогенную лампу (тип G9, 25 Вт) на новую такую же. Закрутите крышку и подключите. Внимание: лампа нагревается, дождитесь остывания.

Совместима ли плита с индукционной варочной панелью?

Этот прибор представляет собой встраиваемую плиту с 4 индукционными конфорками. Варочная поверхность уже индукционная. Убедитесь, что ваши кастрюли совместимы (проверьте магнитом: он должен прилипать ко дну).

Как заблокировать панель управления для защиты от детей?

Активируйте блокировку от детей, одновременно нажав кнопки + и - (или кнопку блокировки, обозначенную замком) в течение 3 секунд. Загорится индикатор. Для отключения повторите операцию.

Какая гарантия на плиту AEG IKE85753FB?

Стандартная гарантия AEG составляет 2 года на запчасти и работу. Зарегистрируйте свое изделие на сайте AEG, чтобы продлить гарантию до 5 лет в зависимости от условий. Сохраняйте чек о покупке.

Где найти запчасти для плиты?

Запчасти доступны на официальном сайте AEG (pieces-aeg.fr), у авторизованных дилеров или на таких платформах, как Spareka. Используйте код IKE85753FB для определения совместимых деталей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IKE85753FB AEG

ДЛЯ ИДЕАЛЬНЫХ РЕЗУЛЬТАТОВ

Благодарим вас за выбор данного изделия AEG. Этот прибор создан на базе инновационных технологий, оснащен рядом уникальных полезных функций и будет безупречно служить вам долгие годы. Потратьте несколько минут на чтение, чтобы использовать все возможности устройства в полном объеме.

Посетите наш веб-сайт, на котором вы можете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании и ремонте:

www.aeg.com/support

Зарегистрировать свой продукт, чтобы пользоваться расширенными возможностями обслуживания:

www.registerelectrolux.com

Приобрести аксессуары, расходные материалы и фирменные запасные части для своего прибора:

www.electrolux.com/shop

ПОДДЕРЖКА КЛИЕНТОВ И ОБСЛУЖИВАНИЕ

Всегда используйте оригинальные запчасти.

При обращении в сервис-центр следует иметь под рукой следующую информацию: Модель, продуктовый номер (PNC), серийный номер.

Данная информация приведена на табличке с техническими данными.

Внимание / Важные сведения по технике безопасности

① Общая информация и рекомендации

Информация по охране окружающей среды

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 215
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ.....217
3. УСТАНОВКА....220
4. ОПИСАНИЕ ПРИБОРА.... 222
5. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ.... 223
6. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....224
7. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ.....227
8. ПОЛЕЗНЫЕ СОВЕТЫ.... 230
9. УХОД И ЧИСТКА....232
10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.....233
11. ТЕХНИЧЕСКИЕ ДАННЫЕ....235
12. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ.... 235
13. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 236

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы или ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными возможностями

Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом или знаниями, только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

Дети должны находиться под присмотром для недопущения игр с прибором.

Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.

ВНИМАНИЕ! Не подпускайте детей и домашних животных к прибору во время его использования, а также после использования, когда прибор ещё не успел остыть. Открытые элементы прибора сильно нагреваются во время эксплуатации.

Если прибор оснащён устройством защиты детей, его следует включить.

Очистка и доступное пользователю техническое обслуживание прибора не должно производиться детьми без присмотра.

1.2 Общая безопасность

• Данный прибор предназначен исключительно для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования. ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Будьте осторожны! Не прикасайтесь к нагревательным элементам.
• ВНИМАНИЕ! Не оставляйте на плите без присмотра продукты, готовящиеся на жире или масле, это может представлять опасность и привести к пожару.
• Ни в коем случае не пытайтесь залить пламя водой. Выключите прибор и накройте пламя, например, противопожарным одеялом или крышкой. • ВНИМАНИЕ! Подключение прибора к электросети не должно выполняться через внешние переключающие устройства, например, таймеры, а также через электрические цепи, регулярно включаемые и выключаемые поставщиком электроэнергии.
• ПРЕДУПРЕЖДЕНИЕ. Обязательно контролируйте процесс приготовления. Короткий процесс приготовления необходимо контролировать постоянно.
• ВНИМАНИЕ! Опасность возгорания: не используйте варочные поверхности для хранения каких-либо предметов.
• Не кладите металлические предметы, такие как ножи, вилки, ложки и крышки на варочную поверхность, так как возможно их сильное нагревание.
• Не эксплуатируйте прибор до его встраивания в мебель.
• Не используйте для очистки прибора пароочиститель.
• После использования выключите конфорку, установив ее ручку управления в соответствующее положение. Не полагайтесь на датчик обнаружения посуды.
• При обнаружении трещин на стеклокерамической поверхности/на поверхности стекла выключите прибор и отсоедините его от сети электропитания. Если прибор подключен к электросети напрямую с помощью клеммной колодки, извлеките плавкий предохранитель, чтобы отсоединить прибор от сети. В любом случае необходимо обратиться в авторизованный сервисный центр. • В случае повреждения кабеля питания во избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или другим компетентным специалистом.
• ВНИМАНИЕ! Используйте только защиту варочной поверхности, которая была разработана производителем прибора для приготовления пищи, обозначена производителем прибора в инструкциях как пригодная для использования с данным прибором или встроена в прибор. Использование ненадлежащей защиты может стать причиной несчастного случая.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна осуществляться только квалифицированным специалистом.

ВНИМАНИЕ!

Это может привести к повреждению прибора или травмам.

• Удалите всю упаковку.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.
• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.
• Защитите днище прибора от пара и влаги.
• Не устанавливайте прибор рядом с дверьми или под окнами. Это позволит избежать падения с прибора горячей кухонной посуды при открывании двери или окна.
• На дне каждого прибора установлены вентиляторы охлаждения.
• При установке прибора над выдвижным ящиком:

– Не храните небольшие предметы или листы бумаги, которые могут быть затянуты внутрь и повредить вентиляторы охлаждения или ухудшить работу системы охлаждения.

– Между прибором и предметами, хранящимися в ящике, обязательно должен быть зазор размером не менее 2 см.

– Уберите какие бы то ни было разделительные панели, установленные в мебели под прибором.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны выполняться квалифицированным электриком.
• Прибор должен быть заземлен. • Перед выполнением каких-либо операций с прибором его следует отключить от сети электропитания.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.

Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка, которая неплотно держится в розетке (если это применимо к данному прибору), может привести к перегреву контактов.

• Используйте правильный сетевой кабель.
• Не допускайте спутывания электропроводов.
• Убедитесь, что установлена защита от поражения электрическим током.
• Используйте оправку кабеля.
• Используйте оправку кабеля.
• При подключении прибора к розетке убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.
• Не пользуйтесь тройниками и удлинителями.
• Убедитесь, что вилка сетевого кабеля (если это применимо) или сетевой кабель не повреждены. Для замены поврежденного сетевого кабеля обратитесь в наш авторизованный сервисный центр или к электрику.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов. Вставляйте вилку сетевого кабеля в розетку только в конце установки прибора. Убедитесь, что после установки прибора к вилке сетевого шнура есть свободный доступ.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Следует использовать подходящие размыкающие устройства: автоматические выключатели, предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), УЗО и контакторы.
• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.

Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Не вносите изменения в конструкцию данного прибора. Перед первым использованием удалите всю упаковку, наклейки и защитную пленку (если применимо).
• Убедитесь, что вентиляционные отверстия не заблокированы.
• Не оставляйте прибор без присмотра во время его работы.
• После каждого использования выключайте конфорки.
• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Не используйте прибор как столешницу или подставку для каких-либо предметов. В случае образования на приборе трещин немедленно отключите его от сети электропитания. Это позволит предотвратить поражение электрическим током.
• Пользователи с имплантированными кардиостимуляторами не должны приближаться к работающему прибору с индукционными конфорками ближе, чем на 30 см.
• Горячее масло может разбрызгиваться, когда вы помещаете в него пищевые продукты.

ВНИМАНИЕ!

Существует опасность возгорания или взрыва.

При нагреве жиры и масла могут выделять легковоспламеняющиеся пары.

Во время приготовления не допускайте контакта жиров и масел с открытым пламенем или нагретыми предметами.

• Образуемые сильно нагретым маслом пары могут привести к самопроизвольному возгоранию.
• Использованное масло может содержать остатки пищи, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.
• Не ставьте на прибор или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы.

ВНИМАНИЕ!

Существует риск повреждения прибора.

• Не ставьте на панель управления горячую кухонную посуду.
• Не кладите на стеклянную поверхность варочной поверхности горячие крышки сковород.
• Не позволяйте жидкости полностью выкипать из посуды.
• Следите за тем, чтобы на прибор не падали предметы или кухонная посуда. Поверхность может быть повреждена.
• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.
• Не кладите алюминиевую фольгу на прибор.
• Посуда, изготовленная из чугуна или с поврежденным дном, может привести к появлению царапин на стеклянной или стеклокерамической поверхности. Всегда поднимайте эти предметы при их перемещении на варочной панели.

2.4 Уход и чистка

• Во избежание повреждения покрытия прибора производите его регулярную очистку. • Перед каждой очисткой выключайте прибор и давайте ему остыть.
• Не используйте для очистки прибора подаваемую под давлением воду или пар.
• Очищайте прибор мягкой влажной тряпкой. Используйте только

нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

2.5 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Используйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для

использования в других приборах и не подходят для освещения бытовых помещений.

2.6 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Перед установкой

Перед установкой варочной панели перепишите с таблички с техническими данными перечисленные ниже сведения. Табличка с техническими данными находится на днище варочной панели.

Серийный номер ......

3.2 Встраиваемые варочные панели

Эксплуатация встраиваемых варочных панелей разрешена только после их монтажа в мебель, предназначенную для встраиваемых варочных панелей и отвечающую необходимым стандартам.

3.3 Соединительный кабель

• Варочная панель поставляется с сетевым шнуром.
• При замене поврежденного кабеля питания используйте кабель следующего типа: H05V2V2-F, который

выдерживает температуру 90 °C и выше. Диаметр провода должен быть не менее 1,5 мм². Обратитесь в местный сервисный центр. Замену сетевого шнура должен выполнять только квалифицированный электрик.

ВНИМАНИЕ!

Все электрические подключения должны производиться квалифицированным электриком.

ПРЕДУПРЕЖДЕНИЕ

Не сверлить и не паять концы проводов. Это запрещено.

ПРЕДУПРЕЖДЕНИЕ

Не подключайте кабель без концевой гильзы.

Двухфазное подключение

1. Удалите концевую гильзу кабеля с черного и коричневого проводов.
2. Снимите изоляцию коричневого и черного кабельного наконечника.
3. Наденьте новую гильзу провода сечением 1,5 мм² на стандартный кабельный наконечник (требуется специальный инструмент).

Сечение кабеля — 1,5 мм²

Однофазное подключение - 220 - 240 В \~ Двухфазное подключение — 400 В 2 \~ N

Зеленый – желтый Зеленый – желтый

N Синий и синий Синий и синий N

L Черный и коричневый Черный L1

Коричневый L2

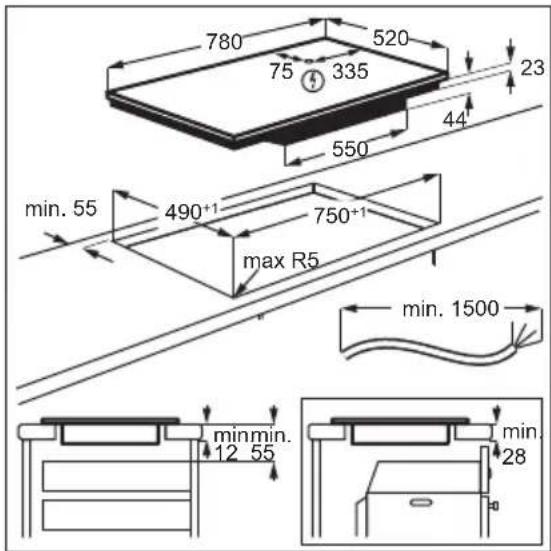

3.4 Сборка

При установке варочной панели под вытяжкой ознакомьтесь с инструкциями по установке вытяжки, в которых приведены данные о минимальном расстоянии между приборами.

В случае установки прибора над выдвижным ящиком система вентиляции варочной поверхности может во время приготовления нагревать предметы, хранящиеся в ящике.

Найдите видеоинструкцию «Установка индукционной варочной панели AEG — установка в столешницу». Для этого введите в поле поиска полное название, указанное на иллюстрации ниже.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Функциональные элементы варочной поверхности

1 Индукционная конфорка 2 Панель управления

4.2 Расположение панели управления

Управление прибором осуществляется с помощью сенсорных полей. Работа функций подтверждается выводом информации на дисплей, а также визуальной и звуковой индикацией.

	Сен-сорное поле	Описание Описание
1	➊	Вкл / Выкл Включение и выключение прибора.
2	➌	Таймер Установка функции.
3	+/-	- Увеличение или уменьшение времени.
4	- Дисплей таймера Отображение времени в минутах.
5	☐	Bridge Включение и выключение функции.
6	||	Пауза Включение и выключение функции.
7	☐	Блокир. кнопок / Защита от де- Блокировка/разблокировка панели управления.тей
8	☐AUTO	Hob 2 Hood Включение и выключение ручного режима функции.
9	P	PowerBoost Включение функции.
10	- Панель управления Установка мощности нагрева.

4.3 Индикаторы, отображаемые на дисплее

Индикатор Описание

+ число	Возникла неисправность.
	OptiHeat Control (трехступенчатый индикатор остаточного тепла): продолжить приготовление / поддержание тепла / остаточное тепло.

5. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

5.1 Ограничение мощности

Ограничение мощности определяет общий уровень используемой варочной панелью мощности в пределах установленных в доме предохранителей.

По умолчанию на варочной панели задана максимально допустимая мощность.

Уменьшение или увеличение уровня мощности:

1. Войдите в Меню > Пользовательские настройки.

См. раздел «Структура меню».

1. Нажмите и удерживайте на переднем таймере, пока не появится Р.
2. Нажмите / на переднем таймере, чтобы задать уровень мощности.

Уровни мощности

См. Главу «Технические данные».

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что выбранный уровень мощности соответствует номиналу предохранителей, установленных на домашнем электрощите.

См. главы, содержащие Сведения по технике безопасности.

6.1 Включение или выключение

Нажмите и удерживайте Ⓛ, чтобы включить или выключить варочную поверхность.

6.2 Обнаружение посуды

Данная функция указывает на наличие кухонной посуды на варочной поверхности и выключает конфорки, если во время приготовления не обнаружено посуды.

Если вы поставите посуду на конфорку до выбора уровня нагрева, на панели управления появляется индикатор выше 0.

Если вы снимете посуду с включенной конфорки и на время уберете ее в сторону, индикаторы над соответствующей панелью управления начнут мигать. Если вы не вернете посуду на включенную конфорку в течение 60 секунд, конфорка автоматически выключится.

Чтобы возобновить процесс приготовления, обязательно поместите посуду обратно на конфорки в течение указанного времени.

6.3 Использование конфорок

Ставьте посуду в центр выбранной конфорки. Индукционные конфорки автоматически подстраиваются под размер дна посуды.

Кухонная посуда большого размера может нагреваться двумя конфорками одновременно. Посуда должна накрывать центры обеих конфорок, но не выходить при этом за границы очерченных

областей. Если посуда расположена между двумя центрами, функция Bridge не включается.

6.4 Настройки нагрева

1. Нажмите на отметку требуемого уровня нагрева на линейке управления.

Индикаторы над линейкой управления загораются в соответствии с выбранным уровнем мощности нагрева.

1. Для выключения конфорки нажмите цифру 0.

6.5 PowerBoost

Данная функция усиливает нагрев на индукционных конфорках. Функцию можно

включить для индукционной конфорки только на ограниченный период времени. По истечении этого времени индукционная конфорка автоматически переключается обратно на максимальный уровень нагрева.

i

См. Главу «Технические данные».

Для включения этой функции для выбранной конфорки: коснитесь Р Высветится

Чтобы выключить эту функцию: измените уровень нагрева.

6.6 OptiHeat Control (Трехступенчатый индикатор остаточного тепла)

ВНИМАНИЕ!

горит индикатор,

существует опасность ожога из-за остаточного тепла.

Индукционные конфорки создают тепло, необходимое для приготовления пищи, непосредственно в днище установленной на них посуды. Стеклокерамика нагревается от тепла кухонной посуды.

Если конфорка еще горячая, включаются индикаторы. Они показывают уровень остаточного тепла используемых в данный момент конфорок.

Индикатор может также включиться:

• для соседних конфорок, даже если они не используются; • когда на холодную конфорку помещают горячую посуду; • когда варочная панель выключена, но конфорка еще горячая.

Индикатор исчезает после полного остывания конфорки.

6.7 Таймер

Таймер обратного отсчета

Данная функция используется для задания продолжительности работы конфорки за один цикл приготовления.

Задайте ступень нагрева выбранной конфорки, а затем выберите функцию.

i

Во время работы этой функции Hob²Hood ее нельзя включить.

1. Нажмите . На дисплее таймера отобразится «00».
2. Нажимайте или, чтобы установить время (от 0 до 99 минут).
3. Нажмите ⏻ для запуска таймера или подождите 3 секунды. Начнется обратный отсчет времени таймером. Для изменения времени выберите конфорку с помощью ⏻ и нажмите на или —

Для выключения функции выберите конфорку с помощью и нажмите. — Обратный отсчет оставшегося времени выполняется до 00.

Таймер завершает обратный отсчет, раздается звуковой сигнал, и мигает 00. Конфорка отключается. Нажмите любой символ, чтобы выключить сигнал и мигание.

Таймер

Можно использовать данную функцию, когда варочная панель включена, а конфорки не используются. Отображается уровень нагрева 00.

i

Во время работы этой Hob²Hood функции ее нельзя включить.

1. Нажмите .
2. Чтобы установить текущее время, нажмите или . —

Таймер завершает обратный отсчет, раздается звуковой сигнал, и мигает 00. Нажмите любой символ, чтобы выключить сигнал и мигание.

Для выключения функции нажмите ⏻ и

—. Обратный отсчет оставшегося времени выполняется до 00.

6.8 Система управления мощностью

Если при включении нескольких конфорок потребляемая мощность превышает ограничение электропитания, функция распределяет доступную мощность между всеми конфорками (в одной фазе). Варочная панель контролирует степень нагрева для защиты плавких предохранителей, установленных на домашнем электрощите.

• Конфорки объединяются в группы согласно местоположению и номеру этапов варочной панели. Максимальная электрическая нагрузка на каждую фазу. Если варочная панель достигает максимальной доступной мощности в одной фазе, мощность конфорок автоматически уменьшается.
• Значение уровня нагрева конфорки, выбранной первой, всегда будет приоритетом. Оставшаяся мощность будет разделена между другими конфорками в соответствии с порядком выбора.
• Для конфорок с пониженной мощностью линейка управления мигает и отображает максимально доступные для них уровни нагрева. • Дождитесь, пока дисплей не перестанет мигать или не понизится уровень нагрева выбранной конфорки. Конфорки будут работать с пониженным уровнем нагрева. При необходимости вручную меняйте мощность нагрева конфорок. Возможные сочетания распределения мощности конфорок см. на рисунке.

Таблица отображает основную структуру меню.

Пользовательские настройки

Символ	Установка Возможные варианты
b Звук Вкл / Выкл (--)
P Ограничение мощности	15 - 72
H Режим вытяжки 0 - 6
E Журнал сигналов тревоги/ошибок	Список недавних сигналов тревоги/ошибок.

Для ввода пользовательских параметров: нажмите и удерживайте в течение 3 секунд. Затем нажмите и удерживайте. Параметры отображаются на таймере конфорок с левой стороны.

Навигация по меню: меню состоит из символа настройки и значения. На заднем таймере появляется символ, а на переднем – значение. Для переключения между настройками нажмите на переднем таймере. Для изменения заданного значения нажмите или на переднем таймере.

Для выхода из меню нажмите ①

OffSound Control

Звуки можно включить/выключить в меню > Пользовательские настройки.

См. раздел «Структура меню».

Когда звуки выключены, вы по-прежнему слышите звук, если:

• вы коснулись - сработает таймер; - вы нажмете на неактивный символ.

7. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

7. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

7.1 Автоматическое выключение

Данная функция автоматически выключает варочную панель, если:

• выключены все конфорки - После включения варочной поверхности не задаются ни уровень нагрева, ни скорость вентилятора, - панель управления чем-либо залита или на ней что-либо находится дольше десяти секунд (сковорода, тряпка). Выдается звуковой сигнал, и варочная панель выключается. Удалите предмет или очистите панель управления. - Варочная поверхность становится слишком горячей (например, когда жидкость в кастрюле полностью выкипает). Перед использованием варочной панели дайте конфорке остыть. - Вы не выключили конфорку и не изменили уровень нагрева. Через некоторое время выключается варочная поверхность.

Соотношение уровня нагрева и времени, по истечении которого варочная панель выключается:

Настройки нагрева Варочная панель выключается через

1 - 2 6 часов

3 - 4 5 часов

5 4 часа

6 - 9 1,5 часа

7.2 Пауза

Данная функция переводит все работающие конфорки на наименьший уровень нагрева.

Нажмите || для включения функции.

Уровень нагрева будет понижен до значения «1».

Для выключения функции: нажмите || Загорается предыдущий уровень нагрева.

7.3 Блокир. кнопок

Во время работы варочной панели можно заблокировать панель управления. Это предотвращает случайное изменение уровня нагрева.

Сначала задайте уровень нагрева.

Для включения функции нажмите кнопку

Для выключения функции нажмите кнопку повторно.

Функция выключается при выключении варочной поверхности.

7.4 Защита от детей

Эта функция предотвращает случайное использование варочной поверхности.

Для включения функции нажмите ①. Не устанавливайте уровень нагрева. Нажмите и удерживайте в течение 3 секунд, пока не появится индикатор над символом. Выключите варочную поверхность с помощью ①.

После выключения варочной поверхности данная функция продолжает работать. Индикатор над загорится.

Для выключения функции нажмите ①. Не устанавливайте уровень нагрева. Нажмите и удерживайте в течение 3 секунд, пока индикатор над символом не погаснет. Выключите варочную поверхность с помощью ①.

Приготовление при включенной функции: нажмите ⏻ и удерживайте в течение 3 секунд, пока не исчезнет индикатор над символом. Варочной поверхностью можно пользоваться. При выключении варочной поверхности с помощью ⏻ функция снова работает.

7.5 Bridge

i

Функция действует, когда посуда накрывает центры двух конфорок. Дополнительную информацию о правильном размещении посуды см. в разделе «Использование конфорок».

Эта функция служит для объединения двух конфорок, в результате чего они работают как одна конфорка.

Сначала следует установить уровень нагрева одной из конфорок.

Включение функции для левой / правой конфорки: коснитесь 🚗. Чтобы задать или изменить уровень нагрева, коснитесь одной из левых/правых сенсорных кнопок управления.

Выключение функции: коснитесь ☐] / [☐]. Конфорки работают независимо друг от друга.

7.6 Hob ² Hood

Это современная функция с использованием автоматики, связывающей варочную поверхность с вытяжкой. Как варочная панель, так и вытяжка поддерживают соединение через порты инфракрасной связи. Скорость вращения вентилятора задается автоматически в зависимости от настроек режима работы и температуры самой горячей посуды на варочной панели.

Вентилятором также можно управлять вручную.

В большинстве вытяжек система дистанционного управления по умолчанию выключена. Перед использованием функции включите ее. Дополнительную информацию см. в руководстве пользователя для вытяжки.

Автоматическая работа функции

Для включения данной функции в автоматическом режиме установите значение автоматического режима на Н1—Н6. Изначально установлен режим Н5 варочной панели. Вытяжка реагирует при каждом включении варочной поверхности. Варочная панель регулирует скорость вращения вентилятора, автоматически определяя температуру кухонной посуды.

Автоматические режимы

Автома-тическоезажигание

Варка1)

Обжарка2)

Режим Н0 Выкл Выкл Выкл

Режим Н1 Вкл Выкл Выкл
Режим H23)	Вкл Скорость вентилято-ра 1	Скорость вентилято-ра 1
Режим Н3 Вкл Выкл Скорость
		вентилято-ра 1
Режим Н4 Вкл Скорость		Скорость вентилято-ра 1
	вентилято-ра 1
Режим Н5 Вкл Скорость		Скорость вентилято-ра 2
	вентилято-ра 1

Автоматическое

зажигание

Варка ¹⁾

Обжарка ²⁾

Режим Н6 Вкл Скорость

Обжарка _a²⁾

Режим Н6 Вкл Скорость

вентилято-

pa 2

Скорость

вентилято-

pa 3

1) Варочная панель отслеживает процесс кипения и автоматически выбирает соответствующую скорость вентилятора. 2) Варочная панель отслеживает процесс обжарки и автоматически выбирает соответствующую скорость вентилятора. 3) В этом режиме вентилятор и освещение включаются независимо от температуры.

Изменение автоматического режима

1. Выключите варочную панель.
2. Нажимайте на в течение 3 секунд. Дисплей загорится и погаснет.
3. Нажимайте на в течение 3 секунд.
4. Нажмите несколько раз на 🙏, пока на индикаторе высветится h.
5. Нажмите на таймере на ✝ выберите автоматический режим.

i

Для управления вытяжкой непосредственно с панели вытяжки, выключите автоматический режим функции.

i

По завершении приготовления и после выключения варочной панели вентилятор вытяжки может продолжать работать в течение определенного периода времени. По истечении указанного периода система автоматически выключает вентилятор, не допуская возможности его случайного включения в течение следующих 30 секунд.

Ручное управление скоростью вентилятора

Управлять функцией можно также в

ручном режиме. Нажмите на при включенной варочной панели.

Автоматический режим работы функции отключился, теперь скорость вентилятора можно изменять вручную. При нажатии на

AUTO скорость вентилятора увеличивается на один уровень. При достижении максимального уровня следующее

нажатие на AUTO переводит скорость вентилятора вытяжки на уровень «0», что приводит к его остановке. Для повторного включения вентилятора на скорости 1

нажмите AUTO

i

Чтобы включить автоматический режим, выключите варочную поверхность и снова ее включите.

Включение освещения

Вы можете настроить автоматическое включение освещения на варочной поверхности при каждом ее включении. Для этого задайте автоматический режим, выбрав из диапазона от Н1 до Н6.

i

Индикатор на вытяжке выключается через 2 минуты после выключения варочной панели.

8. ПОЛЕЗНЫЕ СОВЕТЫ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

8.1 Посуда

В индукционных конфорках используется электромагнитное поле, которое очень быстро нагревает посуду.

Используйте индукционные конфорки с подходящей кухонной посудой.

• Дно посуды должно быть как можно более толстым и плоским. - Прежде чем ставить посуду на варочную поверхность, убедитесь в том, что дно посуды сухое и чистое. - Во избежание появления царапин не двигайте и не трите посудой стеклокерамическую поверхность.

Материал посуды

• правильно: чугун, сталь, эмалированная сталь, нержавеющая сталь, посуда с многослойным дном (с надлежащей маркировкой производителя). - неправильно: алюминий, медь, латунь, стекло, керамика, фарфор.

Посуда подходит для использования на индукционных варочных панелях, если:

• вода очень быстро закипает на конфорке, на которой задана максимальная ступень нагрева; • магнит притягивается к дну посуды.

Размеры посуды

• Индукционные конфорки автоматически подстраиваются под размер дна посуды.
• Эффективность конфорки зависит от диаметра кухонной посуды. Посуда с днищем, размер которого меньше минимально допустимого, получает лишь часть энергии, излучаемой конфоркой.
• По соображениям безопасности и для достижения оптимальных результатов приготовления не используйте кухонную посуду большего размера по сравнению с размером, указанным в спецификации конфорок. Не храните посуду рядом с панелью управления во время приготовления. Это может повлиять на работу панели управления или случайно включить функции варочной панели.

См. «Технические данные».

8.2 Шум во время работы

Если вы услышали:

• потрескивание: посуда изготовлена из нескольких материалов (многослойное дно).
• свист: используется конфорка, для которой задан высокий уровень мощности, а посуда изготовлена из нескольких материалов (многослойное дно). • Гул: используется высокий уровень мощности.
• Пощелкивание: происходят электрические переключения.
• Шипение, жужжание: работает вентилятор.

Это нормальное явление. Оно не говорит о какой-либо неисправности.

8.3 Öko Timer (Таймер Eco)

С целью экономии электроэнергии нагреватель конфорки автоматически выключается до того, как прозвучит сигнал таймера обратного отсчета. Время работы конфорки при этом зависит от выбранного уровня нагрева и времени приготовления.

8.4 Примеры применения в области приготовления пищи

Соотношение установки уровня нагрева и энергопотребления конфорки не является линейным. При увеличении уровня нагрева потребление электроэнергии

возрастает не в одинаковой пропорции. Это означает, что на среднем уровне нагрева конфорка потребляет менее половины от своей номинальной мощности.

Данные, приведенные в таблице, предназначены исключительно для ознакомления.

Настройки на-грева	Используйте для: Время(мин)	Советы
1 Сохранения приготовленных блюд теплыми.		при необ-ходимо-сти Накройте кухонную посуду крышкой.
1 - 2 Голландский соус, растапливание: сливочное масло, шоколад, желатин.		5 - 25 Время от времени перемешивайте.
1 - 2 Застывание: пышный омлет, запе-ченные яйца.		10 - 40 Приготовление под крышкой.
2 - 3 Приготовление риса и молочных блюд на медленном огне, разогрев готовых блюд.		25 - 50 Добавьте воды в количестве, как минимум вдвое превышающем ко-личество риса. Перемешивайте мо-лочные блюда на середине приготовления.
3 - 4 Приготовление на пару овощей, рыбы, мяса.		20 - 45 Добавьте несколько столовых ложек жидкости.
4 - 5 Картофель на пару. 20 - 60 Используйте макс. 1⁄4 л воды на 750 г картофеля.
4 - 5 Приготовление значительных объ-емов пищи, раку и супов.		60 - 150 До 3 л жидкости плюс ингредиенты.
6 - 7 Обжаривание на слабом огне: эска-лоп, телятина «кордон блё», котле-ты, рубленые котлеты, сосиски, пе-чень, заправка для соуса, яйца, бли-ны, пирожки.		при необ-ходимо-сти Перевернуть по истечении полови-ны времени приготовления.
7 - 8 Сильная обжарка, картофельные би-точки, стейки из филе говядины, стейки.		5 - 15 Перевернуть по истечении полови-ны времени приготовления.
9 Кипячение воды, приготовление макарон. изд., обжаривание мяса (гуляш, жаркое в горшочках), обжаривание картофеля во фритюре.
P	Кипячение большого количества воды. PowerBoost включена.

8.5 Указания и рекомендации по использованию Hob²Hood

При использовании варочной панели с функцией:

• Обеспечьте защиту панели вытяжки от прямого солнечного света.
• Не направляйте на панель вытяжки галогеновую лампу.
• Не накрывайте панель управления варочной панели.

- Не перекрывайте сигнал между варочной панелью и вытяжкой (например, рукой, ручкой кухонной посуды или высокой кастрюлей). См. рисунок.

Изображение вытяжки приведено ниже только в качестве примера.

См. главы, содержащие Сведения по технике безопасности.

9.1 Общая информация

• Очищайте варочную панель после каждого использования.
• Следите за тем, чтобы дно посуды всегда было чистым.
• Царапины или темные пятна на поверхности не влияют на работу варочной панели.
• Используйте для очистки специальное средство, предназначенное для очистки варочных поверхностей.
• Используйте специальный скребок для стекла.

9.2 Чистка варочной поверхности

- Удаление следующих загрязнений следует выполнять незамедлительно: расплавленная пластмасса, полиэтиленовая пленка, сахар и пищевые продукты,

Использование других приборов с дистанционным управлением может привести к блокированию сигнала. Не используйте такие приборы рядом с варочной панелью во время работы Hob²Hood.

Вытяжки, поддерживающие функцию Hob²Hood

Для ознакомления с полным ассортиментом вытяжек, работающих с этой функцией, просмотрите наш веб-сайт. Вытяжки AEG, поддерживающие эту функцию, должны иметь символ AUTO

содержащие сахар. В противном случае эти загрязнения могут привести к повреждению поверхности варочной панели. Соблюдайте осторожность, чтобы не обжечься. Расположите специальный скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.

- Удаление следующих загрязнений следует выполнять, только если поверхность варочной панели достаточно остыла: известковый налет, круги от воды, пятна жира, пятна с металлическим отливом, изменяющие первоначальный цвет поверхности. Варочную поверхность следует чистить влажной тряпкой с неабразивным моющим средством. После очищения насухо вытрите варочную панель мягкой тканью.

• Для удаления пятен с металлическим отливом, изменяющим первоначальный цвет поверхности: протрите стеклянную поверхность тканью, смоченной в растворе воде с уксусом.

10. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

10.1 Что делать, если...

Проблема Возможная причина Способ устранения
Варочная панель не включается или не работает.	Варочная панель не подключена к электропитанию, или подключение произведено неверно.	Проверьте правильность подключения варочной панели и наличие на-пряжение в сети.
Сработал предохранитель. Проверьте, является ли предохранитель причиной неисправности. Если предохранитель постоянно срабатывает, обратитесь к квалифицированному электрику.
Не задавайте никакого уровня нагрева в течение 60 секунд.		Повторно включите варочную панель и менее чем через 60 секунд установите уровень нагрева.
Вы одновременно коснулись двух или более датчиков.		Коснитесь только одного датчика.
Работает Пауза. См. «Ежедневное использование».
На панели управления капли воды или жира.		Очистите панель управления.
Раздается постоянный звуковой сигнал.	Неправильное подключение к электросети.	Отключите варочную панель от сети электропитания. Обратитесь к квалифицированному электрику или проверьте правильность установки прибора.
Невозможно установить максимальную мощность нагрева одной из конфорок.	Другие конфорки потребляют максимально доступную мощность. Варочная панель работает надлежащим образом.	Уменьшите мощность, подводимую к двум конфоркам, подключенным к той же фазе. См. главу «Система управления мощностью».
Выдается звуковой сигнал, и варочная панель выключается. Выдается звуковой сигнал, когда варочная панель выключается.	На один или несколько датчиков положили посторонний предмет.	Удалите посторонний предмет с датчиков.
Варочная панель выключается.	На сенсоре оказался посторонний предмет.	Удалите посторонний предмет с датчика.
Не включается индикатор остаточного тепла.	Конфорка не нагрелась, поскольку работала в течение слишком короткого времени или поврежден датчик.	Если конфорка проработала достаточно долго, чтобы нагреться, обратитесь в авторизованный сервисный центр.
Используется очень высокая ка-стрюля, которая блокирует сигнал.		Используйте кастрюлю меньших размеров, переставьте ее на другую конфорку или отрегулируйте вытяжку вручную.
Панель управления нагревается.	Посуда слишком большая или вы поставили ее слишком близко к панели управления.	При использовании большой посуды по возможности ставьте ее на за-дние конфорки.
При нажатии на датчики пане-ли управления отсутствует зву-ковой сигнал.	Звуковая сигнализация отключена.	Включите звук. См. «Ежедневное ис-пользование».
Загорится индикатор над сим-волом [IMAGE]	Работает Защита от детей или Блокир. кнопок.	См. «Ежедневное использование».
Линейка управления мигает. На конфорке отсутствует посуда или конфорка закрыта не целиком.		Разместите посуду на конфорке так, чтобы она полностью накрывала конфорку.
Неподходящий тип посуды. Используйте посуду, которая подхо-дит для индукционных варочных па-нелей. См. «Указания и рекоменда-ции».
Диаметр дна посуды слишком ма-ленький для данной зоны.		Используйте посуду подходящих размеров. См. «Технические дан-ные».
Загорается [IMAGE] цифра.	Произошла ошибка в работе ва-рочной панели.	Выключите и снова включите вароч-ную панель спустя 30 секунд. Если снова загорится [IMAGE] отключите ва-рочную панель от сети электропита-ния. Примерно через 30 секунд сно-ва включите варочную панель. Если неисправность устранить не уда-лось, обратитесь в авторизованный сервисный центр.

10.2 Если проблему не удалось решить...

Если самостоятельно справиться с проблемой не удается, обратитесь в магазин, в котором был приобретен прибор, или в авторизованный сервисный центр. Сообщите сведения, указанные на табличке с техническими данными. Убедитесь, что варочная панель

эксплуатировалась правильно. В случае неправильной эксплуатации прибора техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Информация о гарантийном сроке и авторизованных сервисных центрах приведена в гарантийном свидетельстве.

11. ТЕХНИЧЕСКИЕ ДАННЫЕ

11.1 Табличка с техническими данными

Модель IKE85753FB Продуктовый номер (PNC) 949 597 907 00 Тип 62 D5A 01 AA 220–240 В / 400 В 2N 50 Гц Индукция 7.2 кВт Изготовлено в: Германия Серийный №...... 7.2 кВт AEG

11.2 Спецификация конфорок

Конфорка Номинальная мощность (максимальный уровень нагрева) [Вт]	PowerBoost [Вт] Максимальная продолжительность PowerBoost [мин.]	Диаметр посу-ды [мм]
Левая передняя 2300 3200 10 125 - 180
Левая задняя 2300 3200 10 125 - 210
Средняя передняя 2300 3200 10 125 - 210
Правая передняя 2300 3200 10 125 - 180
Задняя правая 2300 3200 10 125 - 210
Мощность конфорок может незначительно отличаться от приведенных в таблице данных. Она меняется в зависимости от материала и размера кухонной посуды.	Для достижения оптимальных результатов приготовления используйте кухонную посуду, диаметр которой не превышает указанный в таблице.

12. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

12.1 Технические данные*

Модель IKE85753FB
Тип конфорочной (варочной) панели Встраиваемая варочная		панель
Количество рабочих зон и/или участков 5
Технология нагревания		Индукция
Диаметр полезной рабочей поверхности для каждой электрически нагреваемой рабочей зоны (∅)	Средняя передняя	21,0 см

Длина и ширина полезной рабочей поверхностидля каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W)	Левая передняя L 22,3 смW 22,0 см
Длина и ширина полезной рабочей поверхностидля каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W)	Левая задняя L 22,3 смW 22,0 см
Длина и ширина полезной рабочей поверхностидля каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W)	Правая передняя L 22,3 смW 22,0 см
Длина и ширина полезной рабочей поверхностидля каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W)	Задняя правая L 22,3 смW 22,0 см
Потребление энергии каждой рабочей зоны или участка на килограмм (EC electric cooking, Ecw)	Левая передняя179,6 Вт·ч/кгЛевая задняя189,1 Вт·ч/кгСредняя передняя189,1 Вт·ч/кгПравая передняя187,3 Вт·ч/кгЗадняя правая189,1 Вт·ч/кг
Потребление энергии конфорочной (варочной) панели на килограмм (EC electric hob, EChob)	186,8 Вт·ч/кг

* Для Европейского Союза в соответствии с EU 66/2014. Для Беларуси в соответствии с СТБ 2477-2017, Приложение А. Для Украины в соответствии с 742/2019. IEC / EN 60350-2 - Бытовые электрические приборы для приготовления пищи – Часть 2: Варочные панели – Методы измерений эксплуатационных характеристик. Данные энергопотребления относятся к зонам нагрева, которые идентифицируются по отметкам соответствующих конфорок.

12.2 Экономия электроэнергии

Используя приведенные ниже рекомендации, можно экономить электроэнергию во время приготовления.

• При нагреве воды наливайте не больше воды, чем требуется.
• По возможности всегда накрывайте посуду крышкой.
• Прежде чем включить конфорку, поставьте на нее кухонную посуду.
• Посуду меньших размеров ставьте на конфорки меньших размеров.
• Всегда ставьте посуду непосредственно по центру конфорки.
• Используйте остаточное тепло для поддержания пищи в горячем состоянии или для растапливания продуктов.

13. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и

здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом 📄 Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

ДЛЯ ДОСТИЖЕНИЯ ИДЕАЛЬНЫХ РЕЗУЛЬТАТОВ

Вытяжки для плит с функцией Hob²Hood
