U280032RMINT - USB-хаб Tripp Lite - Бесплатное руководство пользователя

Тип продукта	USB-концентратор 2.0 с зарядным устройством, монтируемый в стойку 2U
Бренд	Tripp Lite
Модель	U280-032-RMINT
Количество USB-портов	32 порта USB 2.0 Type A (передние)
Порт синхронизации	1 x USB 2.0 Type B (задний)
Порт обновления прошивки	2 x USB 2.0 Mini-B 5 контактов
Зарядный ток на порт	До 2,4 А (макс.)
Максимальная скорость передачи	480 Мбит/с (USB 2.0)
Входное питание	230 В, 5/2,5 А, 50/60 Гц
Выходное питание	5,0 В, макс. 2,4 А на USB-порт
Размеры (В x Ш x Г)	8,6 x 44,5 x 30,5 см
Высота в стоечных единицах	2U
Материал корпуса	Металл
Рабочая температура	от 0° до 40°C
Рабочая влажность	5 до 95% относительной влажности, без конденсации
Вес (приблизительно)	Около 4,5 кг (данные производителя не предоставлены, оценка)
Совместимость	iPad, iPhone, iPod, Android и другие USB-устройства
Основные функции	Одновременная зарядка и синхронизация до 32 устройств
Гарантия	2 года ограниченная
Стандарты	IEC 60950, RoHS
Комплект поставки	Концентратор, кабель USB A/B, кабели питания (BS 1363 и Schuko), монтажная фурнитура, 4 резиновые ножки, руководство
Обслуживание и очистка	Отключайте перед очисткой; используйте сухую ткань
Безопасность	Не использовать в присутствии воспламеняющихся анестезирующих смесей
Ремонтопригодность	Запасные части: обращайтесь в Tripp Lite. Нет деталей, ремонтируемых пользователем.

Часто задаваемые вопросы - U280032RMINT Tripp Lite

Какие типы устройств я могу заряжать и синхронизировать с концентратором U280-032-RMINT?

Вы можете одновременно заряжать и синхронизировать до 32 USB-устройств, включая iPad, iPod, iPhone, смартфоны и планшеты Android, а также любые другие USB-совместимые устройства.

Каков максимальный зарядный ток на порт?

Каждый USB-порт обеспечивает до 2,4 ампер для оптимальной зарядки даже требовательных устройств, таких как планшеты.

Как синхронизировать устройства с компьютером?

Подключите прилагаемый кабель USB A/B между портом USB Type B концентратора и свободным USB-портом компьютера. Синхронизация выполняется через программное обеспечение для управления файлами или iTunes/Apple Configurator.

Могу ли я использовать концентратор без компьютера только для зарядки устройств?

Да, функция зарядки работает независимо от синхронизации. Просто подключите концентратор к розетке и подключите устройства для зарядки.

Как установить концентратор в стойку?

Прикрепите прилагаемые монтажные ушки к боковым сторонам концентратора, затем привинтите концентратор в стойку 2U с помощью подходящих винтов (не входят в комплект). Монтажные ушки поставляются отдельно в упаковке.

Какие кабели питания входят в комплект?

В комплект входят два кабеля питания: один с вилкой BS 1363 (Великобритания) и один с вилкой CEE 7/7 (Schuko, континентальная Европа). Концентратор имеет вход IEC C14.

Как обновить прошивку концентратора?

Используйте кабель mini-USB (не входит в комплект), подключенный к переднему порту mini-USB. Загрузите последние обновления с сайта www.tripplite.com/support.

Каковы точные размеры концентратора?

Размеры: 8,6 см (высота, 2U) x 44,5 см (ширина) x 30,5 см (глубина). Он предназначен для стандартной 19-дюймовой стойки.

Поддерживает ли концентратор устройства USB 3.0?

Концентратор USB 2.0 с максимальной скоростью передачи 480 Мбит/с. Он обратно совместим с предыдущими стандартами USB, но устройства USB 3.0 будут работать в режиме 2.0.

Что делать, если порт не работает или концентратор не включается?

Сначала проверьте питание: правильно подключите кабель питания и убедитесь, что розетка работает. Если проблема не исчезнет, обратитесь в Tripp Lite для гарантийного ремонта. Не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U280032RMINT Tripp Lite

Руководство пользователя

Монтируемое в стойку 16/32-портовое зарядное устройство/концентратор USB высотой 2U

Модели: U280-016-RMINT, U280-032-RMINTINT (Серийный номер: AG-01EE)

Указания по технике 20 безопасности

Содержимое упаковки 20Описание изделия 20Возможности (свойства) 21Монтаж и установка 22Включение питания 22концентратора

Эксплуатация 23
Подключение устройств 23
Подключение компьютера 23
Технические характеристики	23
Гарантийные обязательства	24
English	1
Español	7
Français	13

TRIPP·LITE

Охраняется авторским правом © 2016 Tripp Lite. Перепечатка запрещается. Все торговые знаки являются собственностью своих соответствующих владельцев.

Указания по технике безопасности

• Обязательно изучите указания по технике безопасности самым тщательным образом.
• Сохраните настоящее Руководство пользователя для возможного использования в будущем.
• Для отключения устройство/концентратор USB от сети электропитания входной разъем устройства служит в качестве разъединителя.
  • В случае возникновения любой из описанных ниже ситуаций оформите вызов технического специалиста для проверки вашего оборудования:

- Попадание оборудования под воздействие влаги

- Падение оборудования с высоты или его механическое повреждение

- Появление явных признаков неисправности оборудования

- Ненадлежащая работа или отказ в работе оборудования согласно указаниям, изложенным в Руководстве пользователя

- Не рекомендуется использовать данное оборудование в системах жизнеобеспечения в тех случаях, когда его сбой с большой вероятностью приведет к сбою оборудования жизнеобеспечения или значительному снижению его безопасности или эффективности. Запрещается использовать данное оборудование при наличии воспламеняющихся смесей анестетических газов с воздухом, кислородом или закисью азота.

Содержимое упаковки

• 16-портовый USB-концентратор (с разъемами USB 2.0) мод. U280-016-RMINT высотой 2U или 16-портовый USB-концентратор (с разъемами USB 2.0) мод. U280-032-RMINT высотой 2U
  • Кабель USB 2.0 с разъемами типа А/В
• Шнур питания с разъемами C13 и BS 1363 (Великобритания) Шнур питания с разъемами C13 и CEE 7/7 (Schuko)
  • Монтажные приспособления
  • 4 резиновые ножки
  • Руководство пользователя

Описание изделия

Монтируемое в стойку зарядное устройство высотой 2U со встроенным концентратором обеспечивает возможность зарядки и синхронизации до 16 (мод. U280-016-RMINT) или 32 (мод. U280-032-RMINT) устройств. Зарядное устройство модели U280-016-RMINT/U280-032-RMINT с максимальным выходным током 2,4 А на каждый порт USB является идеальным для зарядки планшетных ПК и других персональных электронных устройств с высоким потреблением энергии аккумуляторных батарей. Концентратор поддерживает обычные для стандарта USB 2.0 скорости передачи данных до 480 Мбит/с и обратно совместим с разъемами более ранних стандартов USB. Порт Mini-USB, удобно расположенный на передней панели устройства, обеспечивает возможность последующих обновлений прошивки.

Возможности (свойства)

• Зарядное устройство / концентратор USB профессионального класса обеспечивает возможность зарядки и синхронизации до 16 (U280-016-RMINT) или 32 (U280-032-RMINT) устройств с разъемами USB, включая устройства линеек iPad ^® , iPod ^® и iPhone ^® , и Android ^™ планшетные компьютеры и смартфоны.
• Обеспечивает оптимальный уровень зарядного тока (до 2,4 А) для каждого порта USB в зависимости от подключенного к нему устройства.
• Позволяет осуществлять синхронизацию с любым устройством, предназначенным для обмена данными через порт USB, за счет совместимой программы управления файлами.
• Синхронизирует устройства марки Apple® с использованием программного обеспечения iTunes® или Apple Configurator.
• Наличие порта mini-USB для обновления прошивки предоставляет возможность обновления программного обеспечения в новых устройств, которые могут быть выпущены когда-либо в будущем.
• Монтируемый в стойку корпус высотой 2U имеет возможность подгонки под оборудование специализированного, образовательного или персонального назначения.
• Разъем типа IEC C14 обеспечивает легкое подключение к сетям электропитания независимо от региона или требуемого напряжения.

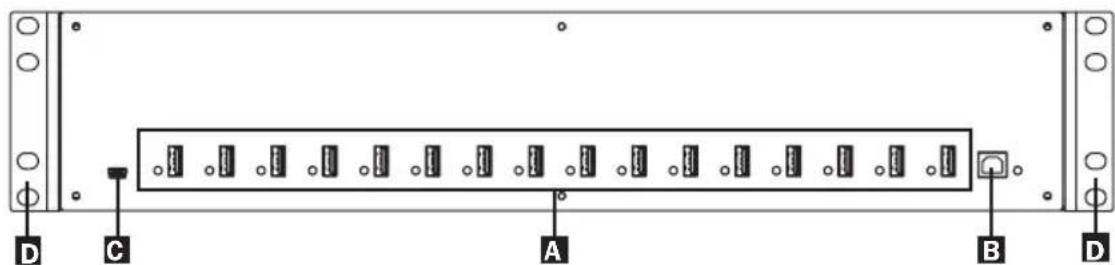

U280-016-RMINT

D C A B D A

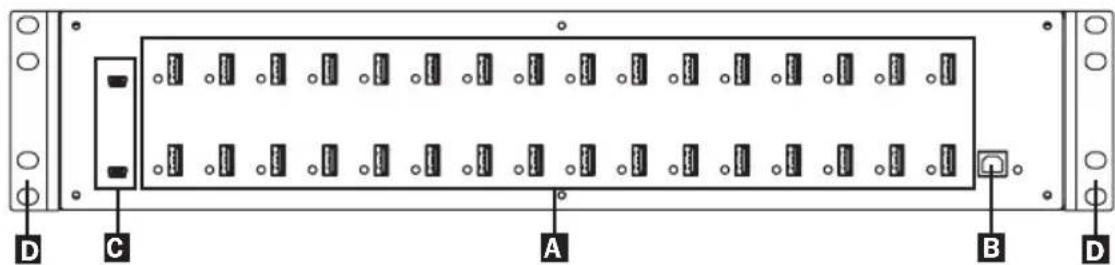

U280-032-RMINT

D C A B D

A USB-порты для подключения устройств со светодиодными индикаторами, обеспечивающие зарядный ток до 2,4 А
В Порт для синхронизации с компьютером
C Порт(ы) для обновления прошивки
D Монтажные проушины (Опционально, поставляется отдельно)

Монтаж и установка

Устройство мод. U280-016-RMINT/U280-032-RMINT может монтироваться в любую однорамную или двухрамную стойку с доступным стойко-местом высотой 2U или устанавливаться на любой плоской поверхности. В комплект поставки входят монтажные приспособления и 4 резиновые ножки для облегчения процесса монтажа или размещения.

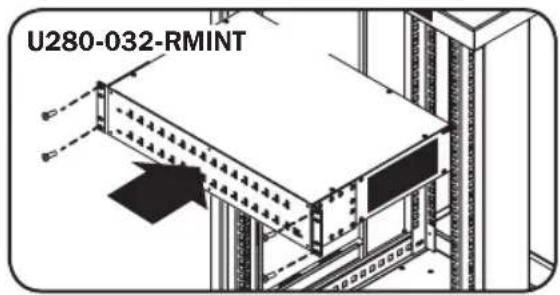

Установка в шкаф

Прикрепите монтажные проушины к устройству с помощью крепежных приспособлений, поставляемых в комплекте. Затем закрепите зарядное устройство USB / USB-концентратор в шкафу путем ввертывания четырех винтов (не входящих в комплект поставки) через монтажные кронштейны PDU в монтажные отверстия направляющей шкафа.

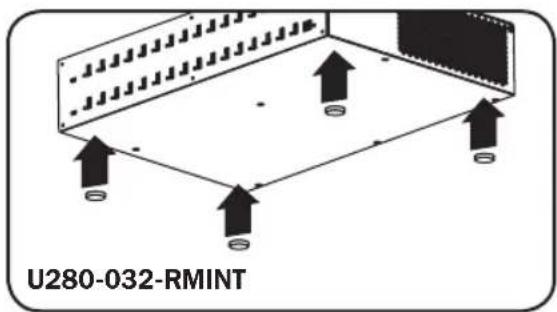

Автономная установка

Устройство мод. Зарядное устройство / концентратор USB может устанавливаться на любой ровной поверхности, безопасно выдерживающей его собственный вес и вес присоединяемых к нему кабелей. При установке на столе или другой плоской поверхности снимите подложку с резиновых ножек и закрепите их по углам нижней панели.

U280-032-RMINT

U280-032-RMINT

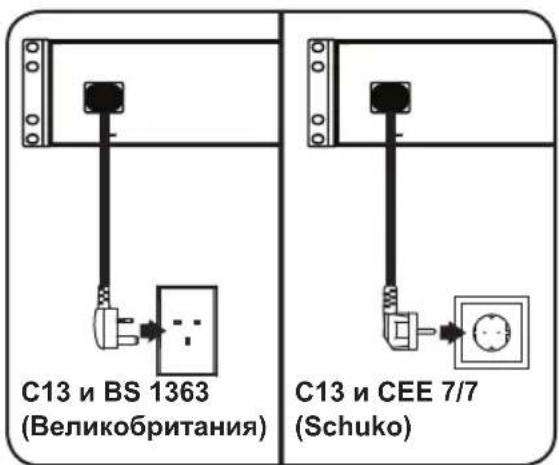

Включение питания концентратора

Вставьте один конец шнура питания, входящего в комплект поставки, во входной разъем типа С14 с тыльной стороны устройства, а затем другой его конец – в розетку сети электропитания.

C13 и BS 1363 (Великобритания) C13 и CEE 7/7 (Schuko)

Эксплуатация

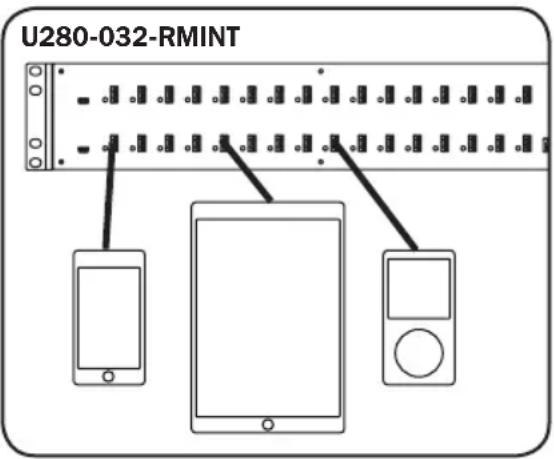

Подключение устройств

Используя экранированный USB-кабель, приобретаемый отдельно или поставляемый производителем устройства в комплекте с ним, вставьте разъем USB А в любой из портов устройства Зарядное устройство / концентратор USB. Дополнительные USB-кабели высшего качества различной длины предлагаются на сайте www.tripplite.com.

Примечание. Поддерживаются как USB- устройства, требующие только зарядки, так и те, которым необходима зарядка с синхронизацией.

Примечание. При использовании только зарядной функции подключение к компьютеру не требуется.

U280-032-RMINT

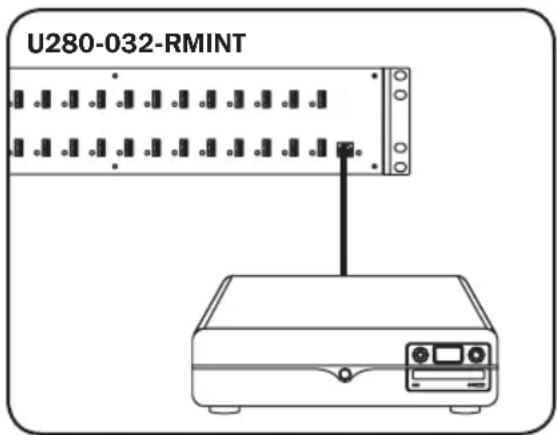

Подключение компьютера

Помимо зарядки устройств, модель Зарядное устройство / концентратор USB снабжена функцией концентратора, синхронизирующего устройства с их соответствующими программными приложениями через подключенный компьютер. Для использования функции маршрутизатора вставьте разъем USB В поставляемого в комплекте USB-кабеля в порт синхронизации устройства Зарядное устройство / концентратор USB с компьютером, а разъем USB А - в USB-порт компьютера.

U280-032-RMINT

Примечание. После соединения с компьютером при нескольких устройствах, подключенных к блоку Зарядное устройство / концентратор USB, скорость зарядки снижается во время синхронизации и восстанавливается до нормального уровня после ее завершения.

Примечание. Для порта обновления прошивки требуется соединение через кабель с разъемом mini-USB (в комплект поставки не входит). Для загрузки последних обновлений прошивки перейдите на страницу www.triplite.com/support.

Технические характеристики

	U280-016-RMINTU280-032-RMINT
Порты 16 x USB 2.0 типа А	1 x USB 2.0 типа В1 x USB 5-контактный мини-В	32 x USB 2.0 типа А1 x USB 2.0 типа В2 x USB 5-контактный мини-В
Скорость передачи данных До 480 Мбит/с
Требования к электропитанию Вход: 230 В; 5/2,5 А; 50/60 ГцВыход: 5,0 В; макс. 2,4 А (на каждый порт USB)
Диапазон рабочих температур 0^ - 40^ C
Рабочий диапазон влажности Отн. влажность от 0 до 95%, без образования конденсата
Размеры (В x Ш x Г) 8,6 (2U) x 44,5 x 30,5 см
Материал корпуса Металл
Нормативным требованиям IEC	60950 и RoHS

Возможно изменение технических характеристик без последующего уведомления.

Гарантийные обязательства

Условия 2-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Идентификационные номера, свидетельствующие о соответствии нормативным требованиям

С целью идентификации, а также сертификации соответствия нормативным требованиям, приобретенному Вами изделию компании Tripp Lite присвоен уникальный серийный номер. Серийный номер, вместе со всей необходимой информацией и маркировками об одобрении, указан на ярлыке изготовителя, прикрепленном к изделию. При запросе информации о соответствии нормативным требованиям всегда сообщайте серийный номер изделия. Не следует путать серийный номер с маркой или номером модели изделия.

Информация для клиентов компании Tripp Lite о соблюдении требований директивы EC об отходах электрического и электронного оборудования (WEEE)

Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)
• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
