РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 55UF670V LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

Перед началом эксплуатации внимательно прочтите настоящее руководство и сохраните его для будущего использования.

КОДЫ КНОПОК

- Этот компонент доступен не для всех моделей.

Код(шестнадцатеричный)	Функция Примечание		Код(шестнадцатеричный)	Функция Примечание
00	Канал +, Программа +	Кнопка пульта ДУ	53Список Кнопка пульта ДУ
01Канал -, Программа - Кнопка пульта ДУ 5ВВыйти Кнопка пульта ДУ
02Громкость + Кнопка пульта ДУ 60	PIP(AD)Кнопка пульта ДУ
03Громкость - Кнопка пульта ДУ 61	Синий Кнопка пульта ДУ
06	> (Кнопка со стрелкой/ правая кнопка)	Кнопка пульта ДУ	63Желтый Кнопка пульта ДУ
07	< (Кнопка со стрелкой/ левая кнопка)	Кнопка пульта ДУ	71Зеленый	Кнопка пульта ДУ
08	Питание	Кнопка пульта ДУ	72	Красный	Кнопка пульта ДУ
09Без звука	Кнопка пульта ДУ 79			Коэффициент/ Формат экрана	Кнопка пульта ДУ
0B	Ввод	Кнопка пульта ДУ	91	Описание аудио	Кнопка пульта ДУ
0E	СПЯЩИЙ РЕЖИМ	Кнопка пульта ДУ	7A	Руководство пользователя	Кнопка пульта ДУ
0F	Аналоговое ТВ/ ТВ/ РАДИО	Кнопка пульта ДУ	7C	Smart/ Главное меню	Кнопка пульта ДУ
10 - 19	* Клавиши с цифрами 0 - 9	Кнопка пульта ДУ	7ESIMPLINK	Кнопка пульта ДУ
1A	Быстрый просмотр/ Архивные кадры	Кнопка пульта ДУ	8E▶▶ (Вперед)	Кнопка пульта ДУ
1E	Избранный канал	Кнопка пульта ДУ	8F	◀◀ (Назад)	Кнопка пульта ДУ
20	Текст (Телетекст)	Кнопка пульта ДУ	AA	Информация	Кнопка пульта ДУ
21	Т. Орт (Опция телетекста)	Кнопка пульта ДУ	AB	Программа передач	Кнопка пульта ДУ
28Возврат (НАЗАД)	Кнопка пульта ДУ ВО			▶ (Воспроизведение)	Кнопка пульта ДУ
30	AV (Аудио/ Видео) режим	Кнопка пульта ДУ	В1	■ (Остановить/ Список файлов)	Кнопка пульта ДУ
39Субтитры	Кнопка пульта ДУ ВА			II (Стоп-кадр/ Медленное воспроизведение/ Пауза)	Кнопка пульта ДУ
40	Λ (Кнопка со стрелкой/ Курсор вверх)	Кнопка пульта ДУ	BB	Футбол	Кнопка пульта ДУ
41	V (Кнопка со стрелкой/ Курсор вниз)	Кнопка пульта ДУ	BD	● (ЗАПИСЬ)	Кнопка пульта ДУ
42	Мои приложения	Кнопка пульта ДУ	DC	3D	Кнопка пульта ДУ
43	Меню/ Настройки	Кнопка пульта ДУ	99	Автонастройка	Кнопка пульта ДУ
44	ОК/Ввод	Кнопка пульта ДУ	9F	Приложение/ *	Кнопка пульта ДУ
45	Q.Menu (Быстроеменю)	Кнопка пульта ДУ	9B	TV/PC	Кнопка пульта ДУ
4C	Список, - (Только для ATSC)	Кнопка пульта ДУ

* Код кнопки 4C (0x4C) доступен на моделях ATSC/ISDB, использующих главный/вспомогательный канал.
(Для моделей Южной Кореи, Японии, Северной Америки, Латинской Америки за исключением Колумбии)

НАСТРОЙКА УПРАВЛЕНИЯ ВНЕШНЕГО УСТРОЙСТВА

- Приведенное изображение может отличаться от изображения на вашем телевизоре.

Подключите USB к последовательному порту/разъему RS-232C внешнего устройства управления (например, к компьютеру или системе контроля аудио/видео) для управления функциями изделия с внешнего устройства.

Примечание: Тип порта управления на ТВ может отличаться в зависимости от серии модели.

* Следует помнить, что не все модели поддерживают этот тип подключения.
* Кабель в комплект поставки не входит.

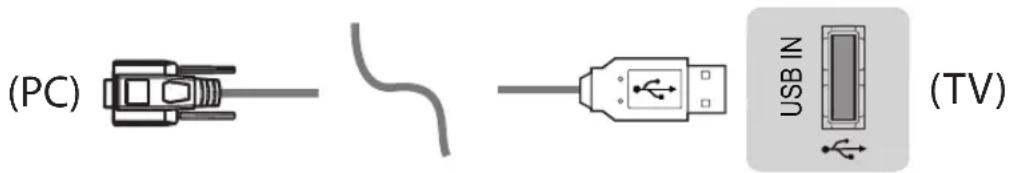

Конвертер USB/последовательный порт с кабелем USB

Тип USB

(PC) USB IN (TV)

• Телевизор LGTV поддерживает конвертер USB/последовательный порт, реализованный на чипе PL2303 (идентификатор производителя: 0x0557, идентификатор продукта: 0x2008), который не является продуктом и не распространяется компанией LG.
• Его можно приобрести в магазине компьютерной техники, где продают компьютерные комплектующие для IT-специалистов.

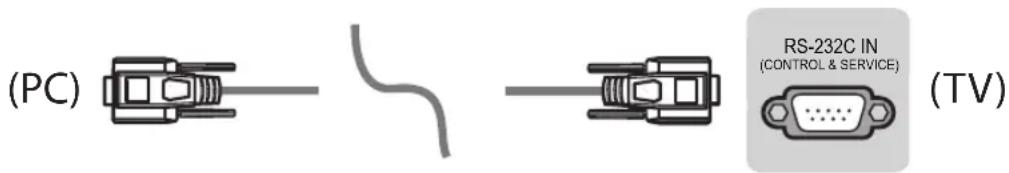

RS232C с кабелем RS-232C

Тип разъема DE9 (9-контактный D-Sub)

- Требуется приобрести кабель RS-232C (тип разъема: DE9 D-Sub, 9-контактный, гнездовой-гнездовой) на RS-232C, который необходим для подключения ПК к телевизору, как указано в руководстве пользователя.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

Интерфейс подключения может отличаться от интерфейса вашего телевизора.

Тип гнезда для телефона

• Необходимо приобрести переходник с телефонного кабеля на RS-232 для подключения ПК к телевизору, специальный тип которого указан в руководстве.
  * Для других моделей устанавливайте соединение через порт USB.
  * Интерфейс подключения может отличаться от интерфейса вашего телевизора.

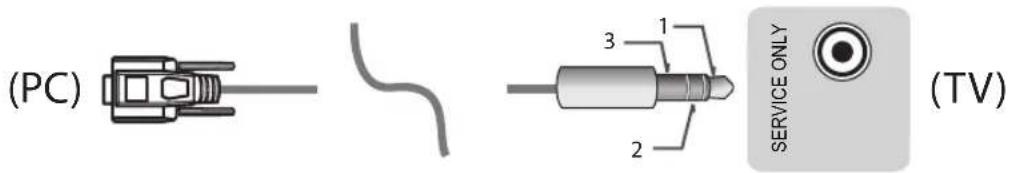

(PC) 3 1 2 SERVICE ONLY (TV)

- ИЛИ

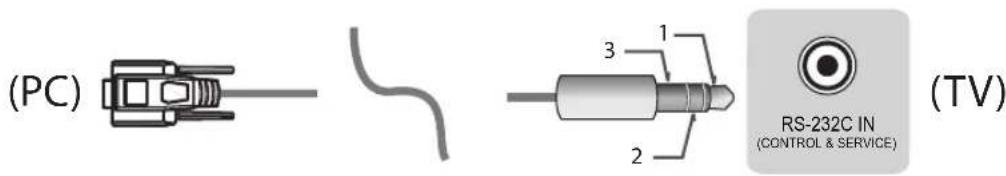

(PC) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

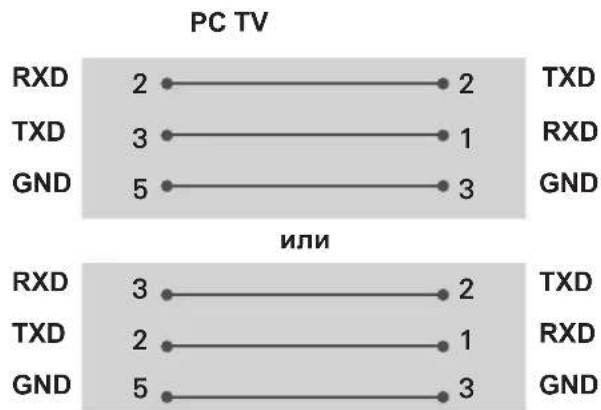

Компьютер пользователя Конфигурации RS-232C

Конфигурации с 3 проводами (нестандартный кабель)

1 5 6 9

RS-232C (Последовательный порт)

PC TV RXD 2 2 TXD TXD 3 1 RXD GND 5 3 GND или RXD 3 2 TXD TXD 2 1 RXD GND 5 3 GND

D-Sub 9 Телефон

Set ID

Для установки идентификатора см. Реальное соответствие данных на стр.6

1. Для доступа к главному меню нажмите кнопку Настройки.
2. С помощью кнопок навигации перейдите к элементу (*Общие → Сведения о телевизоре или УСТАНОВКИ) и нажмите ОК.
3. С помощью кнопок навигации перейдите к элементу Установить идентификатор и нажмите ОК.
4. Перейдите влево или вправо для установки идентификатора, а затем выберите ЗАКРЫТЬ. Значения могут быть в диапазоне от 1 до 99.
5. После завершения нажмите ВЫЙТИ.

Параметры обмена данными

• Скорость передачи: 9600 бит/сек (UART)
- Разрядность: 8 бит
- Четность: нет

• Стоповый бит: 1 бит
- Код обмена данными: код ASCII
- Используйте кросс-кабель (реверсивный).

Список команд

	COMMAND1	COMMAND2	DATA(в шестнадцатеричном коде)		COMMAND1	COMMAND2	DATA(в шестнадцатеричном коде)
01. Мощность*	каот 00 до	01 15. Баланс ктот 00 до 64
02. Формат экрана ко(стр.7)				16. Цветовая температура	х и от 00 до 64
03. Screen Mute (Выключение экрана)	kd(стр.7)			17. ISM Method (Метод ISM) (только плазменные телевизоры)	jr (стр.8)
04. Volume Mute (Выключение звука)	ке от 00 до	01 18. Эквалайзер jv(стр.8)
05. Volume Control (Управление громкостью)	kfот 00 до	64		19. Экономия энергии	jqот 00 до 05
06. Контрастность кгот 00 до 64				20. Tune Command (Команда настройки канала)	ma(стр.9)
07. Яркость kh от 00 до 64				21. Канал (Программа)Добавить/Удалить (Пропустить)	mb от 00 до 01
08. Цветность	k	i	от 00 до 64	22. Key (Клавиша)	m	с	Коды кнопок
09. Оттенки	kjот 00 до	64		23. Control Backlight (Подсветка), Control Panel Light (Подсветка панели управления)	mgот 00 до 64
10. Чёткость	kkот 00 до	32		24. Input select (Выбор входа) (Основной)	x b (стр.11)
11. OSD Select (Выбор экранного меню)	kl от 00 до	01		25. 3D (только для моделей с поддержкой 3D)	x t(стр.11)
12. Remote Control Lock Mode (Блокировка дистанционного управления)	kmот 00 до	01		26. Extended 3D (Расширенный 3D-режим) (только для моделей с поддержкой 3D)	x v(стр.11)
13. Treble (Высокие частоты)	kr	от 00 до	64	27. Auto Configure (Автоматическая настройка) (Command: j u)	ju (стр.12)
14. Bass (Низкие частоты)	ks от 00 до	64

* Примечание: При воспроизведении и записи медиаданных все команды, кроме Питание (ка) и Ключ (мс) не выполняются и обрабатываются как NG.
По кабелю RS232C телевизор может передавать команду "ka command" в выключенном и включенном состоянии. При использовании преобразователя USB на последовательный порт управление командами доступно только при включенном телевизоре.

Протокол передачи/приема

Передача

[Command 1] : Первая команда для управления телевизором. (j, k, m или x)

[Command 2] : Вторая команда для управления телевизором.

[Set ID] : Можно установить значение меню [Set ID] для выбора нужного идентификатора монитора в меню параметров.

Диапазон значений для телевизора: от 1 до 99. Если значение идентификатора монитора для меню [Set ID] равно "0", все подключенные мониторы будут доступны.

* Значение меню [Set ID] указывается в десятичном виде (от 1 до 99) в меню и в шестнадцатеричном виде (от 0x00 до 0x63) по протоколу передачи/приема.

[DATA] : Передача данных команды (в шестнадцатеричном коде). Передайте данные "FF" для чтения состояния команды.

Подтверждение нормальных данных

[Command2][ ][Set ID][ ][OK][Data][x]

* Устройство передает АСК (подтверждение) в таком формате при получении нормальных данных. В настоящее время, если данные находятся в режиме чтения, будет указано текущее состояние. Если данные находятся в режиме записи, данные будут возвращены на компьютер.

Подтверждение ошибки

[Command2][ ][Set ID][ ][NG][Data][x]

* Телевизор передает АСК (подтверждение) в таком формате при получении неправильных данных от недействующих функций или при возникновении коммуникационных ошибок.

Data 00: Недопустимый код

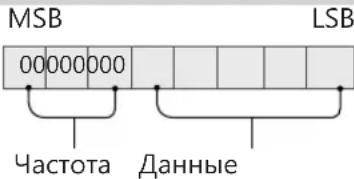

Реальное соответствие данных (Шестнадцатеричный → Десятеричный)

* При вводе данных [data] в шестнадцатеричном виде пользуйтесь приведенной таблицей пересчета.
* Настройка канала (ma) Command использует двубитные шестнадцатеричные значения ([data]) для выбора номера канала.

* Работа команд может отличаться в зависимости от модели или сигнала.

1. Мощность (Command: k a)

▶ Управление *включением и выключением телевизора.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00: Выключение 01 : *Включение питания питания

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Для отображения состояния телевизора: включен или *выключен

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Также, если другие функции передают данные "FF" на основе этого формата, полученные данные представляют состояние каждой функции.

1. Формат экрана (Command: k c)

(Основной формат изображения экрана)

▶ Выбор формата экрана (Основной формат экрана)

Кроме того, можно настроить формат экрана с помощью пункта "Формат экрана" в меню Q.MENU или в меню PICTURE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01: Стандартный экран (4:3)

02: Широкий экран (16:9)

04: Увеличение

05: Увеличение 2 (только для Латинской Америки, кроме Колумбии)

06: Автоматический/ Исходный

07: 14:9

(Европа, Колумбия, Средний

Восток, Азия - кроме Южной Кореи и Японии)

09: *Исходный

0В: Во весь экран

(Европа, Колумбия, Средний Восток, Азия - кроме Южной Кореи и Японии)

от 10 до 1F: Масштабирование от 1 до 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Используя входной сигнал ПК, вы выбираете соотношение сторон формата экрана 16:9 или 4:3.

* В режиме DTV/HDMI/Компонент (режим высокого разрешения) доступен режим "Исходный".

* Работа полноэкранного режима может отличаться в зависимости от модели и поддержки стандарта полного цифр. ТВ или частичного аналог. ТВ, АV.

1. Screen Mute (Выключение экрана) (Command: k d)

▶ Включение/выключение экрана.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00: Функция отключения экрана выключена (есть изображение) функция выключения видео выключена

01: Функция выключения экрана включена (нет изображения)

10: Функция выключения видео включена

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* При выключении только видео на телевизоре будет отображаться только экранное меню. Но при выключении экрана на телевизоре не будет отображаться даже экранное меню.

1. Volume Mute (Выключение звука) (Command: ke)

▶ Включение/выключение звука. Включать/выключать звук можно также с помощью кнопки MUTE на пульте ДУ.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00: Функция выключения звука включена (звук выключен)

01: Функция выключения звука выключена (звук включен)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

1. Volume Control (Управление громкостью) (Command: k f)

▶ Настройка громкости. Настроить громкость можно также с помощью кнопок громкости на пульте дистанционного управления.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

1. Контрастность (Command: k g)

▶ Настройка контрастности экрана. Контрастность также можно настроить с помощью меню PICTURE.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Яркость (Command: k h)

▶ Настройка яркости экрана. Яркость также можно настроить с помощью меню PICTURE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

1. Цветность (Command: k i)

▶ Настройка цветов экрана. Настроить цвета можно также с помощью меню настройки изображения PICTURE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Оттенки (Command: k j)

▶ Настройка оттенков экрана. Оттенки также можно настроить с помощью меню PICTURE.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Красный: 00 до Зеленый: 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Чёткость (Command: k k)

▶ Настройка четкости экрана. Четкость также можно настроить с помощью меню PICTURE.

1. OSD Select (Выбор экранного меню) (Command: k l)

▶ Дистанционное включение или отключение экранного меню.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00: Экранное меню 01: Экранное меню

отключено

включено

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Remote control lock mode (Блокировка дистанционного управления) (Command: k m)

▶ Блокировка пульта дистанционного управления и кнопок на передней панели телевизора.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00: Снятие

01: Включение

блокировки

блокировки

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Если пульт ДУ не используется, работайте в этом режиме.
При включении/отключении основного питания (через 20-30 секунд) блокировка внешнего источника управления отключается.
* В режиме ожидания (питание отключается таймером или командами "ka", "mc"), и при включенной блокировке кнопок телевизор не включится нажатием кнопки включения на ИК-пульте или кнопки на корпусе телевизора.

1. Treble (Высокие частоты) (Command: k r)

▶ Настройка высоких частот.
Высокие частоты также можно настроить в меню ЗВУК.
Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

1. Bass (Низкие частоты) (Command: k s)

▶ Настройка низких частот. Низкие частоты также можно настроить в меню ЗВУК.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

▶ Настройка баланса. Баланс также можно настроить с помощью меню AUDIO.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

1. Цветовая температура (Command: x u)

▶ Настройка цветовой температуры. Цветовую температуру также можно настроить с помощью меню PICTURE.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. ISM Method (Метод ISM) (Command: j p) (только для плазменных телевизоров)

▶ Управление методом ISM. Также настроить метод ISM можно в меню OPTION.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data мин.: 02: Орбитер

08: Нормальный

20: Color Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Эквалайзер (Command: j v)

▶ Установка настроек эквалайзера.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

MSB 000000000 LSB Частота Данные

765		Частота	43210 Шаг
000		1-ая полоса	00000				0(десятеричный)
001		2-ая полоса	00001				1(десятеричный)
010		3-ая полоса	......
011		4-ая полоса	10011				19(десятеричный)

100

5-ая полоса

10

100

20(десятеричный)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* В зависимости от модели, можно настраивать, если для режима звука выбрано значение настраиваемого эквалайзера.

1. Экономия энергии (Command: j q)

▶ Снижение энергопотребления телевизора. Можно также настроить параметр "Экономия энергии" в меню PICTURE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Данные

00: Выкл.

01: Минимальное

02: Среднее

03: Максимальное

04: Авто (для ЖК-телевизора / LED-телевизора)/ Интеллектуальный сенсор (для телевизоров с плазменной панелью)

05: Отключение экрана

1. Tune Command (Команда настройки канала) (Command: m a)

* Работа команды может отличаться в зависимости от модели или сигнала.
- Для стран Европы, Среднего Востока, Колумбии, Азии кроме Южной Кореи и Японии ▶ Настройка канала на нужный физический номер.

Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

* Аналоговое антенна/Кабельное

[Data 00][Data 01] Данные канала

Data 00 : Старший байт номера канала

Data 01 : Младший байт номера канала

- 00 00 \~ 00 C7 (десятеричный код: 0 \~ 199)

Data 02: Источник входа (Аналоговый)

- 00: Антенна ТВ (ATV)

- 80: Кабельное ТВ (CATV)

* Цифровое антенна/Кабельное/Спутник

[Data 00][Data 01]: Данные канала

Data 00: Старший байт номера канала

Data 01: Младший байт номера канала

- 00 00 \~ 27 0F (десятеричный код: 0 \~ 9999)

Data 02: Источник входа (Цифровой)

- 10: Антенна ТВ (DTV)

- 20: Антенна радиовещание (Радио)

- 40: Спутниковое ТВ (SDTV)

- 50: Спутниковое радио (S-радио)

- 90: Кабельное ТВ (CADTV)

- a0: Радио (кабельное) (СА-радио)

* Примеры команд настройки канала:

1. Настройка на аналоговый канал наземного стандарта вещания (PAL) 10.

Set ID = All = 00
Data 00 & 01 = Данные канала 10 = 00 0a
Data 02 = Аналоговое антенна ТВ = 00
Результат = ma 00 00 0a 00

1. Настройка на цифровой канал наземного стандартна вещания (DVB-T) 01.

Set ID = All = 00

Data 00 & 01 = Данные канала 1 = 00 01

Data 02 = Цифровое антенна ТВ = 10

Результат = ma 00 00 01 10

1. Настройка на спутниковый канал вещания (DVB-S) 1000.

Set ID = All = 00

Data 00 & 01 = Данные канала 1000 = 03 E8

Data 02 = Цифровое спутниковое ТВ = 40

Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Для стран Южной Кореи, Северной и Латинской Америки, кроме Колумбии

▶ Настройка канала на указанные далее физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Цифровые каналы имеют физический, главный и второстепенный номер канала. Физический номер является фактическим номером цифрового канала, главный номер — это номер для сопоставления канала, второстепенный — подканал. Так как тюнер ATSC автоматически сопоставляет канал с главным/второстепенным номером, физический номер при отправке команды в цифровом формате не требуется.

* Аналоговое антенна/Кабельное

Data 00 : Физический номер канала

- Антенна(ATV): 02\~45 (десятеричный код: 2 \~ 69)

- Кабельное(CATV): 01, 0E\~7D (десятеричный код: 1, 14\~125)

[Data 01 \~ 04]: Главный/вспомогательный номер канала

Data 01 и 02: xx (не имеет значения)

Data 03 и 04: xx (не имеет значения)

Data 05:Источник входа (аналоговый)

- 00: Антенна ТВ (Аналог. ТВ)

- 01: Кабельное ТВ (CATV)

* Цифровая антенна/Кабельное

Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала

Data 02: Младший байт номера канала

- 00 01 \~ 27 0F (десятеричный код: 1 \~ 9999)

[Data 03][Data 04]: Вспомогательный номер канала

Data 03: Старший байт номера канала

Data 04: Младший байт номера канала

Data 05: Источник входа (Цифровой)

- 02: Антенна ТВ (DTV) – Использовать зический номер канала

- 06: Кабельное ТВ (CADTV) – Использовать

физический номер канала

• 22: Антенна ТВ (DTV) – Не использовать физический номер канала
• 26: Кабельное ТВ (CADTV) – Не использовать физический номер канала
• 46: Кабельное ТВ (CADTV) – Использовать только главный номер канала (канал с одинарной нумерацией)

Для информации о каждом главном и вспомогательном канале доступно два байта, но обычно младший байт используется отдельно (старший байт равен 0).

* Примеры команд настройки канала:

1. Настройка на аналоговый кабельный канал (NTSC) 35.

Set ID = All = 00

Data 00 = Данные канала 35 = 23

Data 01 & 02 = Без главного = 00 00

Data 03 & 04 = Без вспомогательного = 00 00

Data 05 = Аналоговое кабельное ТВ = 01

Общее = ma 00 23 00 00 00 00 01

1. Настройка на цифровой канал наземного стандарта вещания (ATSC) 30-3.

Set ID = All = 00

Data 03 & 04 = Вспомогательный 3 = 00 03

Data 05 = Цифровое антенна ТВ = 22

Общее = ma 00 00 00 1E 00 03 22

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• Модели для Японии

▶ Настройка канала на указанные далее физические, главные или вспомогательные номера.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Цифровая антенна/Спутник

Data 00: xx (не имеет значения)

[Data 01][Data 02]: Главный номер канала

Data 01: Старший байт номера канала

Data 02: Младший байт номера канала

- 00 01 \~ 27 0F (десятеричный код: 1 \~ 9999)

[Data 03][Data 04]: Вспомогательный/дополнительный номер канала

(не имеет значения для

спутникового сигнала)

Data 03: Старший байт номера канала

Data 04: Младший байт номера канала

Data 05: Источник входа (цифровой/спутниковый для

Японии)

- 02: антенна ТВ (DTV)

- 07: BS (спутниковое вещание)

- 08: CS1 (спутниковая связь 1)

- 09: CS2 (спутниковая связь 2)

* Примеры команд настройки канала:

1 Настройка на цифровой канал наземного стандарта вещания (ISDB-T) 17-1.

Set ID = All = 00

Data 03 & 04 = Вспомогательный/дополнительный = 00 01

Data 05 = Цифровое антенна ТВ = 02

Общее = ma 00 00 00 11 00 01 02

1. Настройка на канал BS (ISDB-BS) 30.

Set ID = All = 00

Data 03 & 04 = Не имеет значения = 00 00

Data 05 = Цифровое ТВ BS = 07

* Данная функция отличается в зависимости от модели.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Канал (Программа) Добавить/

Удалить(Пропустить) (Command: m b)

▶ Для пропуска текущего канала (программы) в следующий раз.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00: Удалить (ATSC,ISDB)/ 01:

Пропустить(DVB) Добавить

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Установка статуса сохраненного канала на значение del (ATSC, ISDB)/skip(DVB) (удалить (ATSC, ISDB)/пропустить(DVB)) или add (добавить).

1. Key (Клавиша) (Command: m c)

▶ Отправка кода кнопки ИК-пульта ДУ.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Данные Код клавиши - р.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

1. Control Backlight (Подсветка) (Command: m g)

• Для ЖК-телевизора / LED-телевизора

▶ Управление подсветкой.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

• Для плазменных телевизоров

▶ Для управления подсветкой панели управления.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data мин. 00 до макс.: 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Input select (Выбор входа) (Command: x b) (Входной сигнал основного изображения)

▶ Выбор источника входного сигнала телевизора.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Данные

00: Цифр. ТВ	01: CADTV
02: Цифровое спутниковое ТВ	10: Аналог.ТВ
ISDB-BS (Япония)
03: ISDB-CS1 (Япония)
04: ISDB-CS2 (Япония)
11: CATV
20 : AV или AV1 21: AV2
40: Компонентный1	41: Компонентный2
60: RGB
90: HDMI1	91: HDMI2
92: HDMI3	93: HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Данная функция зависит от модели и стандарта сигнала.

1. 3D (Command: x t) (только для моделей с поддержкой 3D)

▶ Чтобы изменить на 3D-режим на телевизоре.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

[Data 01] 00: Вертикальная стереопара

01: Горизонтальная стереопара

02: В шахматном порядке

03: Последовательные кадры

04: Чередование столбцов

05: Чередование рядов

[Data 02] 00: Справа налево

01: Слева направо

[Data 03] 3D-эффект (Глубина 3D): мин.: 00 - макс.: 14

(*передача в шестнадцатеричном коде)

* Функции [Данные 02], [Данные 03] зависят от модели и сигнала.

* Если для [Data 00] задано значение 00 (3D Вкл.), [Data 03] не имеет значения.

* Если для [Data 00] задано значение 01 (3D Выкл.) или 02 (3D в 2D), [Data 01], [Data 02] и [Data 03] не имеют значения.

* Если для [Data 00] задано значение 03(2D на 3D), [Data 01] и [Data 02] не имеют значений.

* Если для [Data 00] задано значение 00 (3D Вкл.) или 03 (2D в 3D), [Data 03] работает только при ручной настройке 3D-режима (Жанр).

* Параметры 3D шаблонов ([Data 01]) могут быть недоступны в зависимости от широковещательного-/видеосигнала.

[Data 00] [Data 01] [Data 02] [Data 03]

00O O O
01XXX
02XXX
03XO O

X: не имеет значения

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

1. Extended 3D (Расширенный 3D-режим)

(Command: x v) (только для моделей с поддержкой 3D)

00: Коррекция 3D картинки

01: Глубина 3D (3D-режим только для настройки вручную)

02: Точка обзора 3D

06: Цветокоррекция 3D

07: Масштабирование 3D-звука

08: Обычный вид изображения

09: 3D-режим (Жанр)

[Data 01] Для каждой 3D-опции, определяемой параметром [Data 00].

1) Если для [Data 00] задано значение 00

00: Справа налево

01: Слева направо

2) Если для [Data 00] задано значение 01, 02

Data Мин.: 0 — Макс.: 14 (*передача в шестнадцатеричном коде)

Диапазон значения данных (от 0 до 20)

преобразует диапазон Точки зрения (от -10 до +10) автоматически (в зависимости от модели)

* Данная опция работает только при ручной настройке 3D-режима (Жанр).

3) Если для [Data 00] задано значение 06, 07

00: Выкл.

01: Вкл.

4) Если для [Data 00] задано значение 08

00: Возврат в 3D-видео из 3D-видео, конвертированного из 2D в 2D

01: Преобразование 3D-видео в 2D-видео, кроме видеозаписей, конвертированных из 2D в 3D

* Если условия преобразования не соблюдены, команда рассматривается как NG.

5) Если для [Data 00] задано значение 09

00: Стандартный 01: Спорт

02: Кино 03: Экстремально

04: Вручную 05: Авто

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

1. Auto Configure (Автоматическая настройка)

(Command: j u)

▶ Автоматическая настройка положения картинки и минимизация дрожания изображения. Эта функция работает в следующем режиме: RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Данные 01: Запуск Автонастройки

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

СЫРТКЫ БАСКАРУ КУРЫЛФЫСЫН ОРНАТУ

СЫРТКЫ БАСКАРУ КУРЫЛФЫСЫН ОРНАТУ

* Аналогтык жерусті/кабель

* Аналогтык жерусті/кабель

* Сандык жерусті/кабель

Деректер: 05 = Сандык жерусті теледидары = 02

Барлығы = ma 00 00 00 11 00 01 02

- СКД теледидары/ЖШД теледидары ушін

03: ISDB-CS1 (Жапония)

04: ISDB-CS2 (Жапония)

11: CATV

20: AV немесе AV1 21: AV2

40: Component1 41: Component2

60: RGB

90: HDMI1 91: HDMI2

92: HDMI3 93: HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

02: Кинотеатр 03: Экстремалды

04: Колмен 05: Авто

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x] [v][ ][Set ID][ ][NG][Data00][x]

ПОСІБНИК КОРИСТУВАЧА

* Кабель не входить у комплект.

02 : Широкий екран (16:9)

04: Масштаб

1. Контрастність (Command: k g)

1. Температура кольору (Command: x u)

Результат = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

Data Код кнопки - нас.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

03 : ISDB-CS1 (Япония)

06 : Кор. кольору 3D-зобр.
