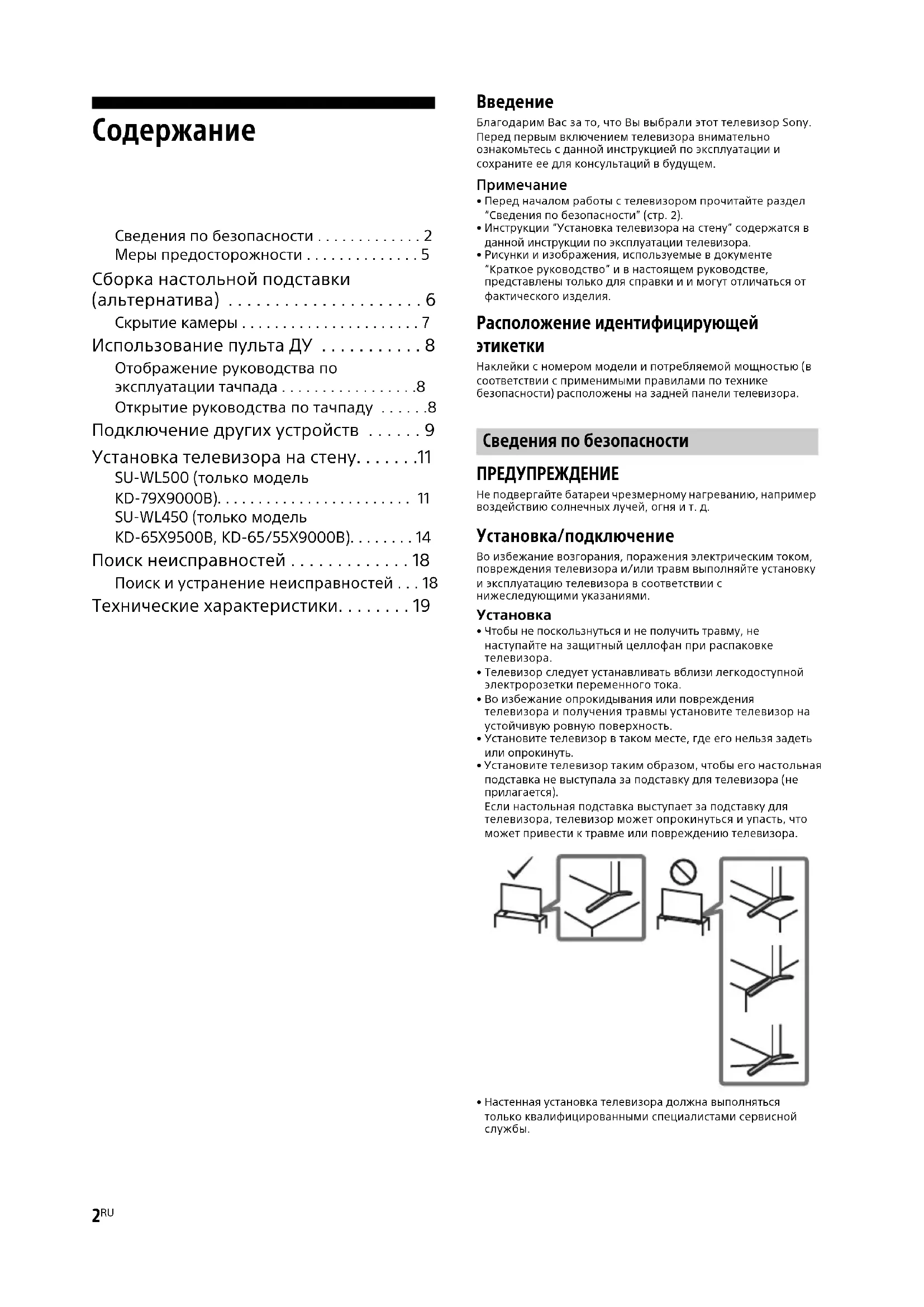

Введение

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Перед первым включением телевизора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в будущем.

Примечание

• Перед началом работы с телевизором прочитайте раздел "Сведения по безопасности" (стр. 2).
• Инструкции "Установка телевизора на стену" содержатся в данной инструкции по эксплуатации телевизора.
• Рисунки и изображения, используемые в документе "Краткое руководство" и в настоящем руководстве, представлены только для справки и и могут отличаться от фактического изделия.

Расположение идентифицирующей

ЭТИКЕТКИ

Наклейки с номером модели и потребляемой мощностью (в соответствии с применимыми правилами по технике безопасности) расположены на задней панели телевизора.

Сведения по безопасности

ПРЕДУПРЕЖДЕНИЕ

Не подвергайте батареи чрезмерному нагреванию, например воздействию солнечных лучей, огня и т. д.

Установка/подключение

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

Установка

• Чтобы не посколькуться и не получить травму, не наступайте на защитный целлофан при распаковке телевизора.
• Телевизор следует устанавливать вблизи легкодоступной электророзетки переменного тока.
• Во избежание опрокидывания или повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.
• Установите телевизор в таком месте, где его нельзя задеть или опрокинуть.

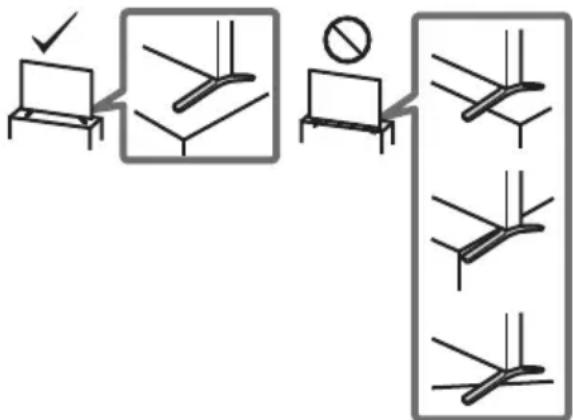

• Установите телевизор таким образом, чтобы его настольная подставка не выступала за подставку для телевизора (не прилагается). Если настольная подставка выступает за подставку для телевизора, телевизор может опрокинуться и упасть, что может привести к травме или повреждению телевизора.

• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной службы.

• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе:

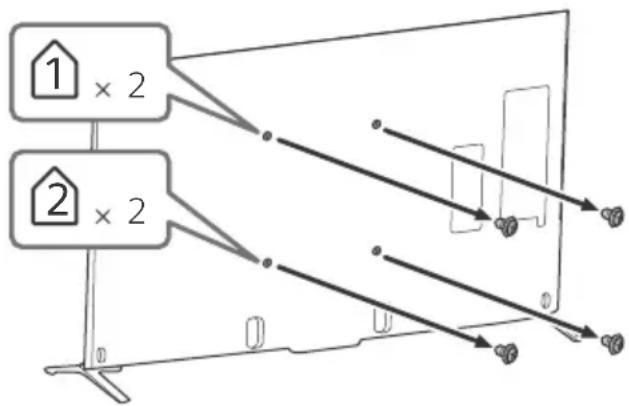

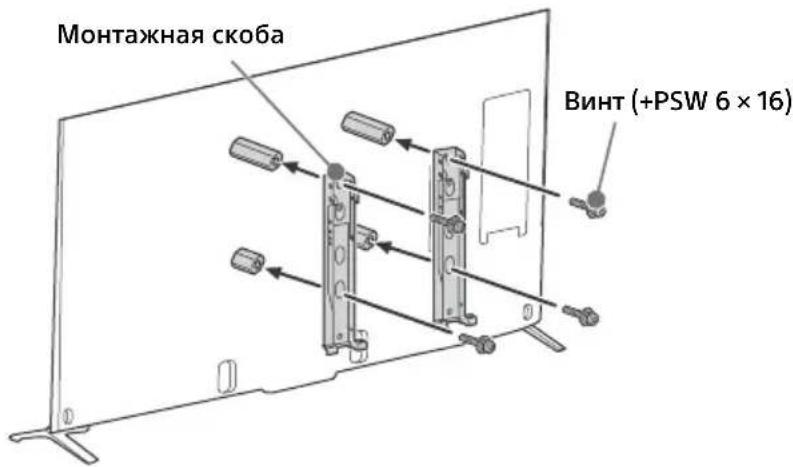

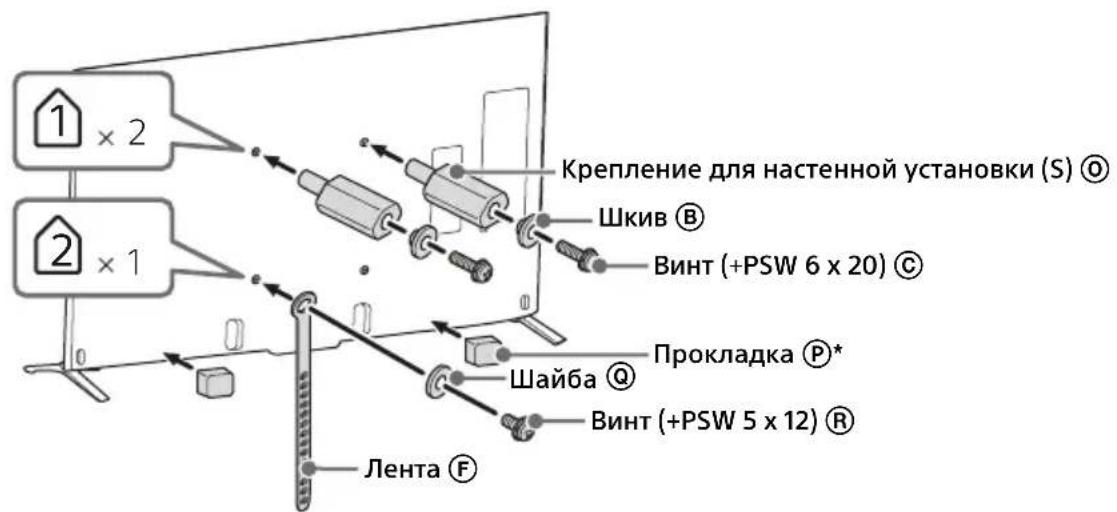

• Кронштейн для настенной установки SU-WL500 (KD-79X9000B) SU-WL450 (KD-65X9500B, KD-65/55X9000B)

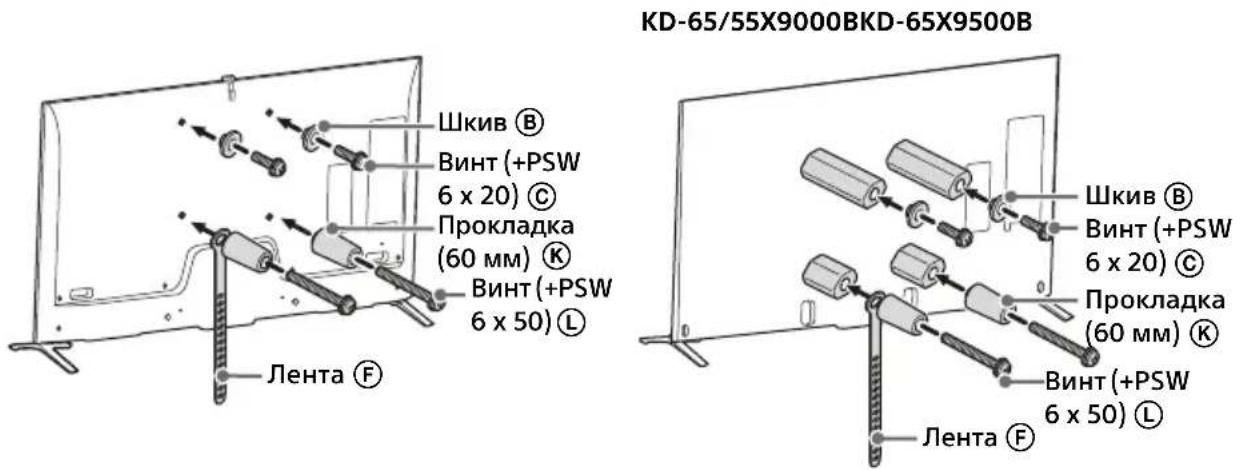

• При присоединении Кронштейн для настенной установки к телевизору используйте только винты, входящие в комплект кронштейна для настенной установки. Конструкция поставляемых в комплекте винтов показана на иллюстрации, где размеры указаны от поверхности Кронштейн для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т. д.

KD-65X9500B

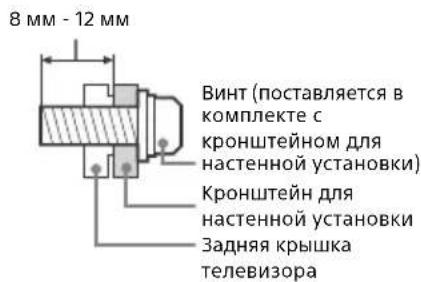

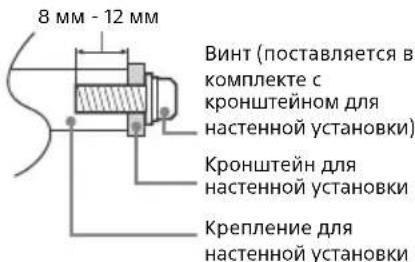

8 MM - 12 MM Винт (поставляется в комплекте с кронштейном для настенной установки) Кронштейн для настенной установки Задняя крышка телевизора

KD-79/65/55X9000B

8 MM - 12 MM Винт (поставляется в комплекте с кронштейном для настенной установки) Кронштейн для настенной установки Крепление для настенной установки

Перемещение

• Перед перемещением телевизора отсоедините от него все кабели.

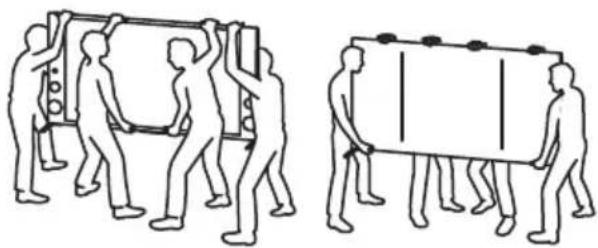

- Для переноски большого телевизора требуются силы двух или более людей (четырех или более людей для KD-79X9000B).
- При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана.

KD-79X9000B

• При перевозке берегите телевизор от ударов и сильной вибрации.
• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально.

Защита от опрокидывания

- Обязательно используйте прочный шнур, который может выдержать вес телевизора.

Вентиляция

• Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы.
• Оставляйте свободное пространство вокруг телевизора, как показано на рисунке ниже.
• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony.

Настенная установка

10 cm 30 cm 10 cm 10 cm

Обеспечьте вокруг телевизора расстояние не меньше указанного.

Установка на подставке

10 cm 10 cm 30 cm 6 cm

Обеспечьте вокруг телевизора расстояние не меньше указанного.

• Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:
  — Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым нижней стороной вверх, задом наперед или набок.
  — Не устанавливайте телевизор на полке, ковре, кровати или в шкафу.
  — Не накрывайте телевизор тканью, например, занавесками, а также газетами и т.п.
  — Не устанавливайте телевизор так, как показано на рисунке ниже.

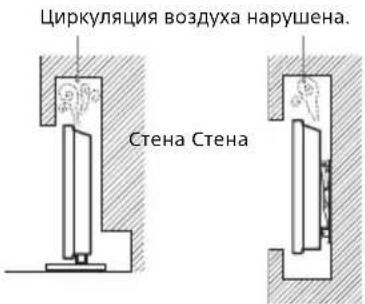

Циркуляция воздуха нарушена. Стена Стена

Кабель питания переменного тока

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь со шнуром питания переменного тока и электророзеткой в соответствии с нижеследующими указаниями:

• Используйте только шнуры питания переменного тока производства Sony, не пользуйтесь шнурами других производителей.
  — Вставляйте вилку в электророзетку переменного тока до конца.
  — Используйте для питания телевизора только сеть переменного тока напряжением 110-240 В.
  — Выполняя кабельные соединения между оборудованием, в целях безопасности выньте шнур питания переменного тока из электророзетки и будьте осторожны, чтобы не запнуться о кабели.
  — Перед выполнением каких-либо работ с телевизором или его переноской отсоедините шнур питания переменного тока от электророзетки переменного тока.
  — Шнур питания переменного тока не должен находиться рядом с источниками тепла.
  — Регулярно чистите вилку шнура питания переменного тока, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

Примечание

• Не используйте входящий в комплект шнур питания переменного тока с другим оборудованием.
• Не пережимайте, не перегибайте и не перекручивайте шнур питания переменного тока, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы кабеля.
• Не изменяйте конструкцию шнура питания переменного тока.
• Не ставьте и не кладите никакие тяжелые предметы на шнур питания переменного тока.
• Вынимая шнур питания переменного тока из электророзетки, не тяните за сам шнур.
• Не подключайте слишком много приборов к одной электророзетке переменного тока.
• Не пользуйтесь электророзеткой переменного тока с плохими контактами.

Запрещенные типы установки

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже.

Места расположения:

• На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

• При установке в раздевалке бассейна или горячего источника присутствующие в воздухе сера и т. д. могут вызвать повреждения телевизора.

• Для обеспечения наилучшего качества изображения не подвергайте экран воздействию прямого освещения или солнечного света.

• Телевизор не рекомендуется переносить из холодного помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения телевизора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать телевизор.

Помещения:

— В жарких, влажных или слишком запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых телевизор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и т. д.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

— Не устанавливайте телевизор во влажных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим тор

— Не устанавливайте телевизор там, где возможно сильное повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях телевизор может перегреться, что приведет к деформации корпуса и/или повреждению телевизора.

Ситуации:

• Не касайтесь телевизора мокрыми руками; не эксплуатируйте его со снятым корпусом или с дополнительными аксессуарами, не рекомендованными изготовителем. Во время грозы отключайте телевизор от электророзетки переменного тока и антенны.
• Не устанавливайте телевизор так, чтобы он выдавался в открытое пространство. Иначе возможны травмы или повреждения оборудования от удара о телевизор.

Осколки:

• Не бросайте никакие предметы в телевизор. От удара экранное стекло может разбиться и нанести серьезную травму.
• Если на поверхности телевизора образовались трещины, перед тем как прикоснуться к нему, выньте вилку шнура питания переменного тока из электророзетки. В противном случае Вы можете получить удар электрическим током.

Если телевизор не используется

• Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от электросети переменного тока.
• Так как телевизор не отключается от электросети переменного тока при выключении кнопкой, для его полного отключения от электросети выньте вилку шнура питания из электророзетки переменного тока.
• Следует иметь в виду, что некоторые телевизоры обладают функциями, для корректной работы которых требуется оставлять телевизор в дежурном режиме.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться на телевизор.
• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.

Если имеют место следующие неисправности...

Немедленно выключите телевизор и выньте вилку шнура питания переменного тока из электророзетки в следующих случаях.

Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора.

В случае, если:

— Поврежден шнур питания переменного тока.
— Плохие контакты электророзетки переменного тока.
— Телевизор получил повреждения в результате падения, удара или попадания брошенным в него предметом.
— Внутрь корпуса телевизора через отверстия попала жидкость или какой-либо предмет.

О температуре ЖК-монитора

При длительном использовании ЖК-монитора его поверхности нагреваются. Они становятся горячими на ощупь.

Меры предосторожности

Просмотр телевизора

- При просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D или игры в стереоскопическом формате 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Необходимо также обратиться (i) к руководству по эксплуатации любого другого устройства или носителя, используемого с телевизором, и (ii) для получения последней информации посетить наш веб-сайт (http://www.sony-asia.com/support). Зрение маленьких детей (особенно в возрасте до шести лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D или играть в игры в стереоскопическом формате 3D, обратитесь к врачу (например, педиатру или офтальмологу). Дети должны находиться под контролем взрослых для соблюдения вышеуказанных рекомендаций.

• Не используйте, не храните и не оставляйте 3D-очки или батарею в непосредственной близости от огня или в местах с высокой температурой, например, под прямыми солнечными лучами, а также в автомобилях, припаркованных на солнце.
• При использовании функции имитации 3D-эффекта помните, что отображаемое изображение моделируется данным телевизором путем преобразования исходного изображения.
• Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.
• При пользовании наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух.

ЖК-экран

• Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99% и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.
• Не нажимайте на защитный фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.
• Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.
• При продолжительной демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.
• Во время работы телевизора экран и корпус нагреваются. Это не является признаком неисправности.

- ЖК-экран содержит небольшое количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции.

Уход за поверхностью экрана, корпусом телевизора и их чистка

Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети.

Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.
• Никогда не разбрызгивайте воду или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из строя.
• Ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инскектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана.
• Для обеспечения надлежащей вентиляции рекомендуется периодически прочищать вентиляционные отверстия с помощью пылесоса.
• Во избежание повреждений чистку динамиков или уход за ним необходимо осуществлять, не прикладывая чрезмерных усилий.

Дополнительные устройства

Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от телевизора. В противном случае может иметь место искажение изображения и/или звука.

Беспроводная функция устройства

• Не используйте устройство вблизи медицинского оборудования (электронных стимуляторов сердца и т. д.), поскольку это может привести к неисправности последнего.
• Несмотря на то, что данное устройство передает/получает зашифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственности за любую проблему такого рода.

Предупреждение относительно использования пульта ДУ

• Вставляя батарейки, соблюдайте полярность.
- Не используйте одновременно батарейки различных типов или старые и новые батарейки.
- При утилизации батареек всегда соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы власти.
- Бережно обращайтесь с пультом ДУ. Не бросайте его, не становится на него и не лейте на него никаких жидкостей.
- Не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении.

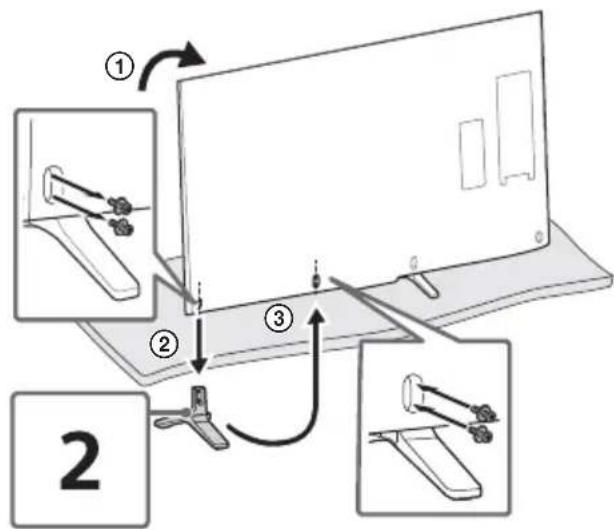

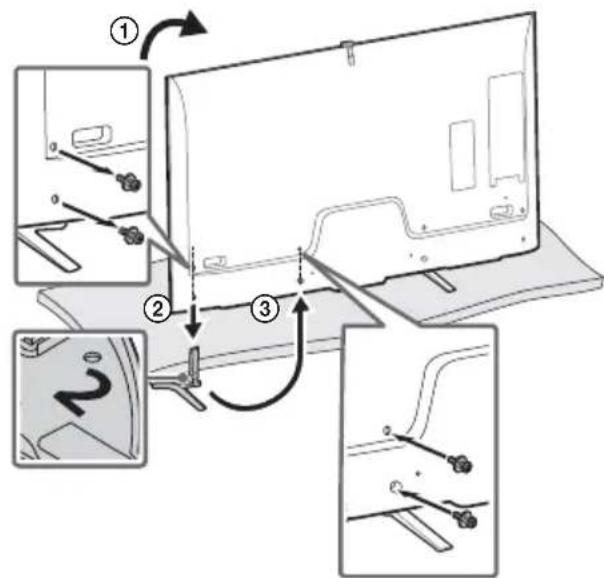

Сборка настольной подставки (альтернатива)

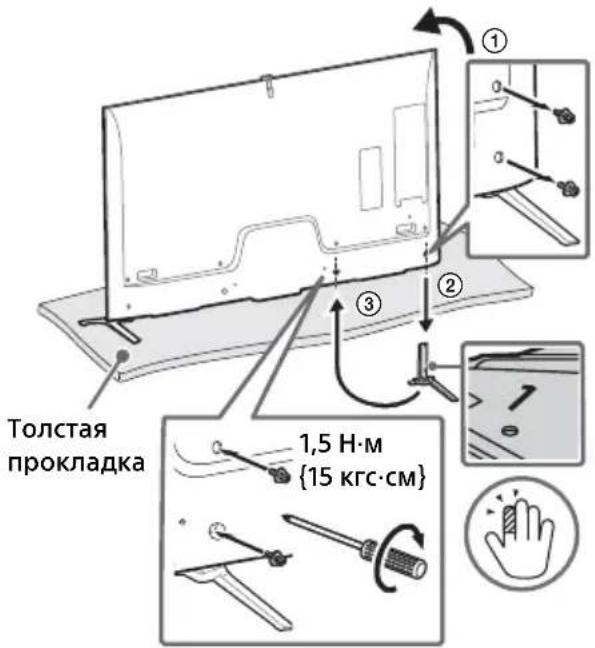

Можно изменить положение настольной подставки из крайнего в среднее положение, KD-79/65/55X9000B

Среднее положение

1

Толстая прокладка 1,5 Н·М {15 кгс·см} ① ② ③ ①

2

Среднее положение

1

Толстая прокладка 1,5 Н·М {15 кгс·см}

2

• Установку должны осуществлять не менее двух человек (не менее четырех человек для KD-79X9000B).
• Убедитесь, что перед телевизором нет никаких предметов.

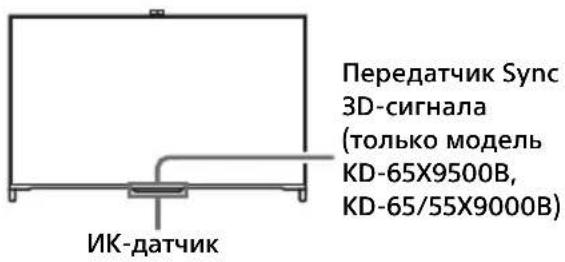

Передатчик Sync 3D-сигнала (только модель KD-65X9500B, KD-65/55X9000B) ИК-датчик

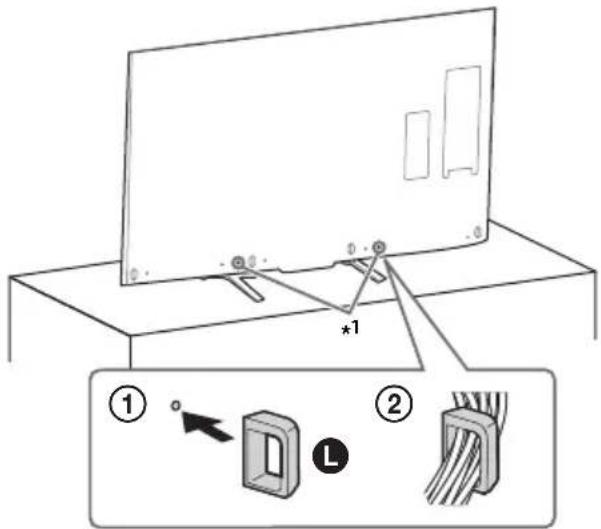

Группирование кабелей

KD-79/65/55X9000B

*1 Местоположение кабельного зажима, когда настольная подставка установлена в среднее положение.
*2 Расположение зажима кабеля при установке настольной подставки на край или в середину.

Примечание

- Чтобы отсоединить кабельный зажим от телевизора, нажмите на верхнюю часть зажима ①, затем сожмите ②, как показано на рисунке.

Скрытие камеры

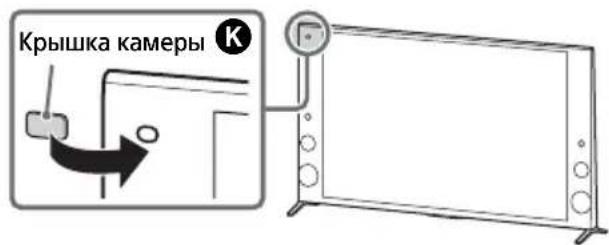

Если вы не собирайтесь использовать камеру, скройте ее, как показано на рисунке.

KD-79/65/55X9000B

Крышка камеры K

KD-65X9500B

Использование пульта ДУ

Можно управлять телевизором с помощью прилагаемого пульта ДУ с тачпадом или ИК-пульта ДУ.

Пульт ДУ с тачпадом

ИК-пульт ДУ

Примечание

- Пульт ДУ с тачпадом можно использовать только после его регистрации для телевизора. Чтобы зарегистрировать пульт ДУ с тачпадом, нажмите кнопку HOME, а затем выберите 📄[Установки] → 📋[Системные настройки] → [Настройка пульта ДУ с тачпадом].

Отображение руководства по эксплуатации тачпада

В руководстве по эксплуатации тачпада указаны основные команды жестами, доступные для текущего экрана телевизора.

1 Коснитесь и удерживайте палец в центре тачпада для отображения руководства по эксплуатации тачпада.

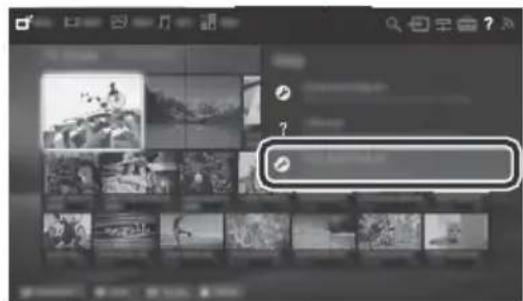

Открытие руководства по тачпаду

1 Нажмите кнопк HOME.

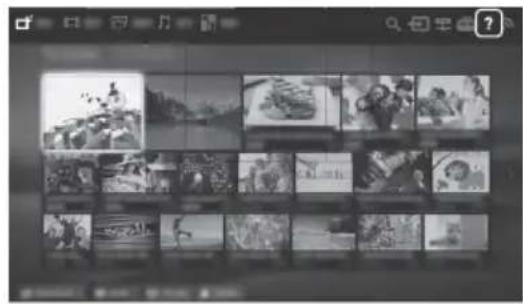

2 Сдвиньте, чтобы выбрать [Справка], затем нажмите тачпад.

3 Сдвиньте вверх/вниз, чтобы выбрать [Руководство по тачпаду], затем нажмите тачпад.

Следуйте инструкциям на экране.

Примечание

- Чтобы открыть руководство по тачпаду, нажмите кнопку HOME, а затем выберите 📄 [Установки] → 🌐 [Системные настройки] → [Конфигурации тачпада] → [Начать обучение].

Подключение других устройств

Для получения дополнительной информации о подключениях см. руководство i-Manual.

Примечание

- При подсоединении с помощью репликатора порта см. руководство по установке, прилагаемое к репликатору порта.

Подключение с помощью кабеля HDMI

Примечание

- Для воспроизведения содержимого, защищенного авторским правом, подключите устройства 4K (проигрыватель 4K, телеприставка 4K и т.д.) к гнезду HDMI IN 2 или HDMI IN 1 телевизора.

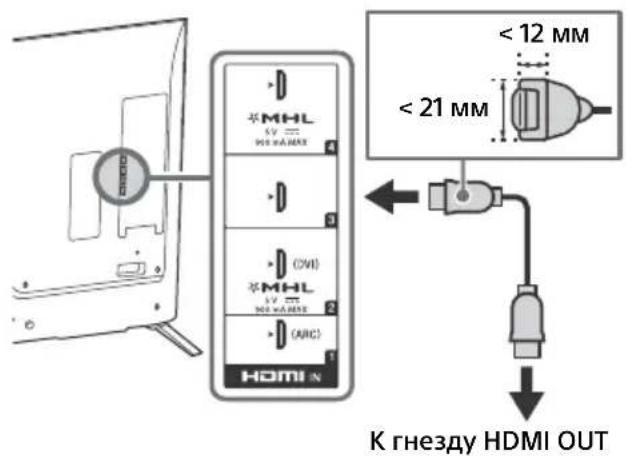

MHL HV = 12 MM HV = 21 MM (20V) MHL HV = 12 MM (ARC) HDMI IN K гнезду HDMI OUT

Подключение с помощью компонентных кабелей

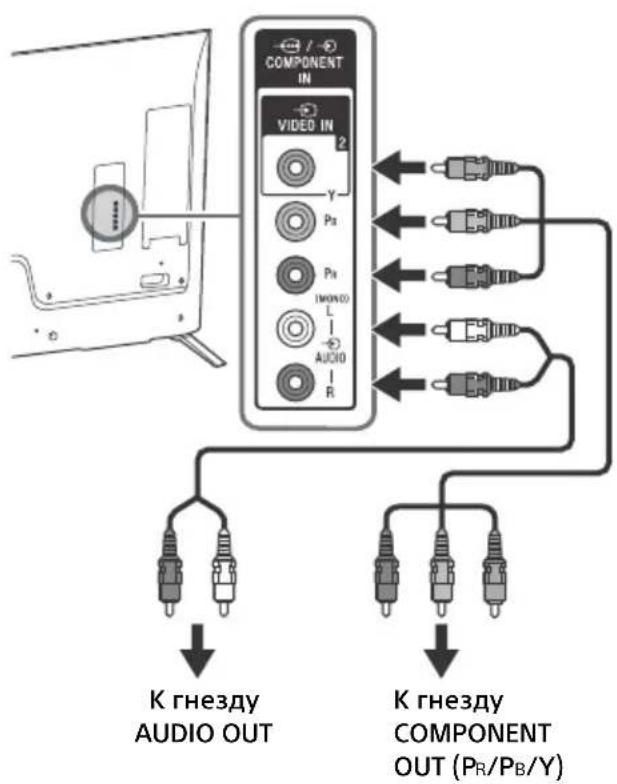

COMPONENT IN VIDEO IN 2 Y Pa Pa IMONCO L AUDIO R K гнезду AUDIO OUT K гнезду COMPONENT OUT (PR/PB/Y)

Подключение с помощью композитных аудио-/видеокабелей

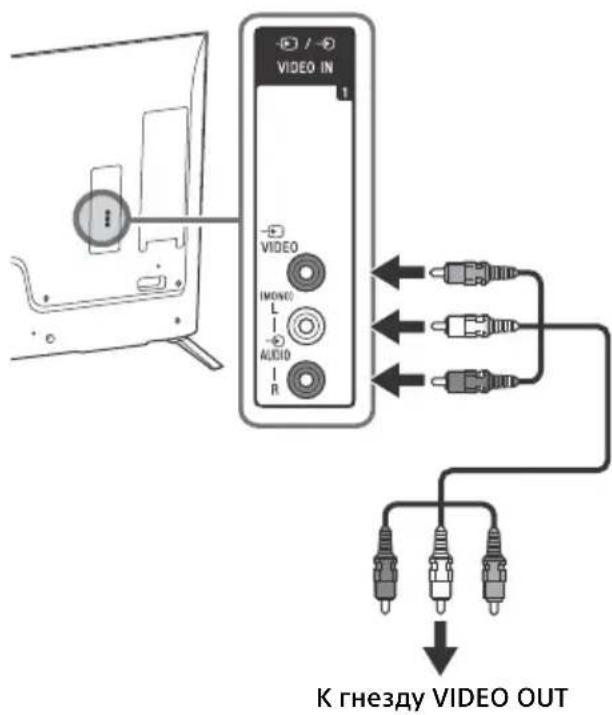

VIDEO IN VIDEO (MONE) L AUDIO R К гнезду VIDEO OUT

Подключение устройства MHL

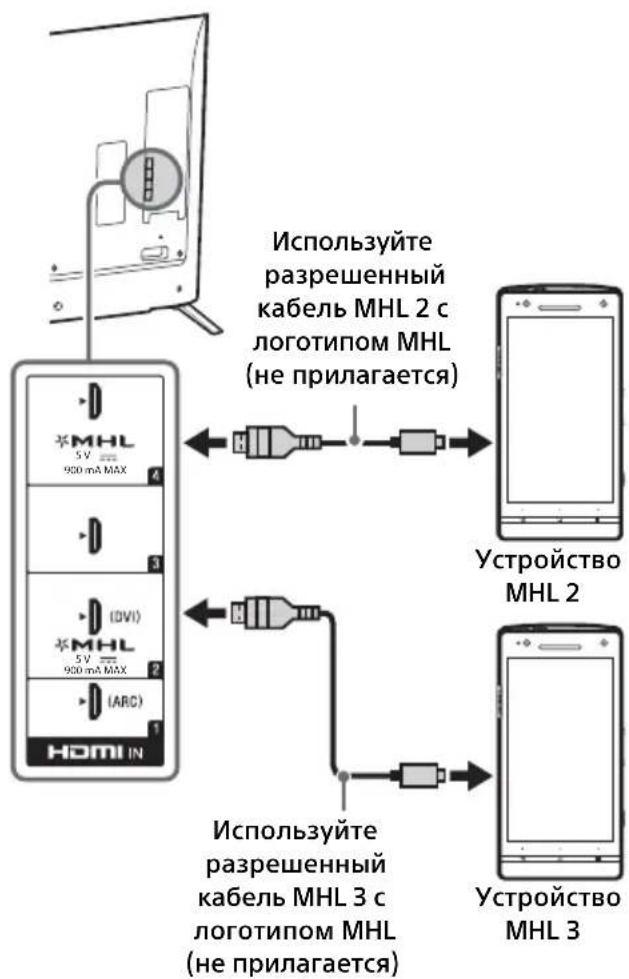

Используйте разрешенный кабель MHL 2 с логотипом MHL (не прилагается) Устройство MHL 2 Используйте разрешенный кабель MHL 3 с логотипом MHL (не прилагается)

Телевизор одновременно заряжает подключенное устройство с поддержкой MHL при воспроизведении с него фотографий/музыки/видео. Для управления подключенным устройством с поддержкой MHL можно использовать пульт ДУ телевизора.

Примечание

• Если для параметра [Автоизм. вход. сигнала (MHL)] установлено значение [Вкл.], телевизор автоматически переключается на прием сигнала HDMI IN 2/MHL или HDMI IN 4/MHL от другого входа, если устройство, совместимое с MHL, подключено к гнезду HDMI IN 2/MHL или HDMI IN 4/MHL. Доступность параметра [Автоизм. вход. сигнала (MHL)] зависит от поддержки данной функции устройством, совместимым с MHL.
• Если для параметра [Зарядка МНЛ в реж. ожидания] установлено значение [Вкл.], то зарядка устройства, совместимого с МНЛ, будет продолжаться, даже когда телевизор находится в режиме ожидания.
• Подключите смартфон 4К или мобильные устройства к гнезду HDMI IN 2/MHL.
• Для подключения смартфона 4К или мобильных устройств используйте разрешенный кабель MHL 3 CABLE с логотипом MHL.

Качество изображения

• Композитный аудио-/видеокабель
  • Кабельантенны

- Компонентный кабель

• Кабель HDMI

SD 4K/HD

Видеофильмы стандартной четкости (SD — Standard Definition) имеют сигналы изображения с разрешением 480 (NTSC) или 576 (PAL/SECAM) строк по вертикали.

Видеофильмы высокой четкости (HD — High Definition) имеют сигналы изображения с разрешением 720 или 1080 строк по вертикали. (для разрешения 4K по вертикали: 2160 строк)

Установка телевизора на стену

В данном руководстве по эксплуатации телевизора представлены только шаги по подготовке к установке телевизора перед монтажом на стену.

К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony:

Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

Для установки телевизора на стену используйте кронштейн для настенной установки SU-WL500 (не прилагается) (KD-79X9000B) или SU-WL450 (не прилагается) (KD-65X9500B, KD-65/55X9000B).

Для надлежащей установки см. инструкции, прилагаемые к Кронштейн для настенной установки.

Примечание

- Храните извлеченные винты в надежном недоступном для детей месте.

SU-WL500 (только модель KD-79X9000B)

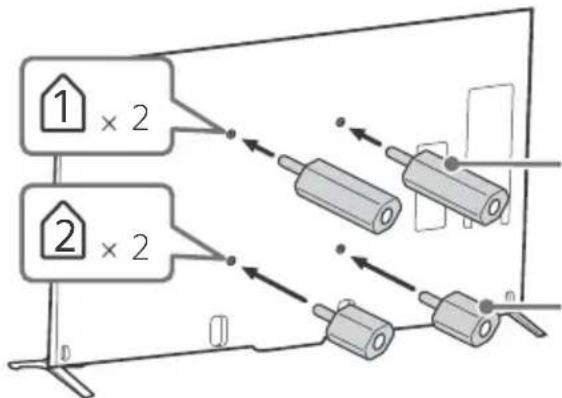

1 При настенной установке телевизора выкрутите винты, расположенные на задней панели телевизора.

2 Прикрепите кронштейн для настенной установки Ⓞ (прилагается к телевизору) к задней панели телевизора (параллельно стене).

① Крепление для настенной установки (12) (длинное) (поставляется с телевизором)

① Крепление для настенной установки (I1) (короткое) (поставляется с телевизором)

3 Прикрепите монтажную скобу с помощью четырех винтов, прилагаемых к кронштейну для настенной установки.

Монтажная скоба Винт (+PSW 6 × 16)

4 Убедитесь, что на стене имеется достаточно места для телевизора и она достаточно прочная, чтобы выдержать вес по крайней мере в четыре раза превышающий вес устанавливаемого телевизора. См. следующую таблицу по установке телевизора на стену. Вес телевизора см. на стр. 19-22 (Технические характеристики).

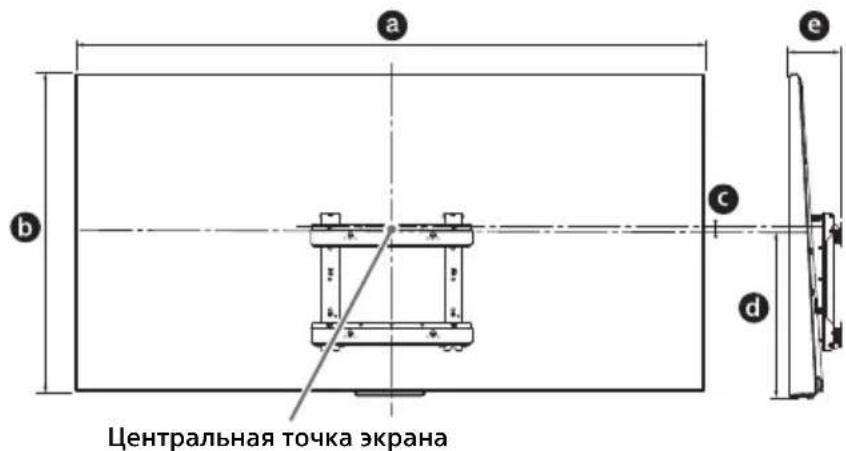

a b c d e Центральная точка экрана

Единица измерения: мм

Название модели KD-	Размеры экрана		Положение центра экрана	Длина для установки
	a	b	c	Угол (0°)*
				d e

79X9000B 2029 1054 21 558 176
* Подходит только для угла 0° для данной модели телевизора.
Примечание
- Рисунки в таблице могут немного отличаться в зависимости от установки.

5 Подключите необходимые кабели к телевизору.

6 Отсоедините настольную подставку от телевизора.

- При повторном креплении настольной подставки обязательно вкрутите винты (выкрученные ранее) в исходные отверстия на задней части телевизора.

7 Установите телевизор на стене

Название модели KD-	Расположение винтов Положение скобы
79X9000B d, g a

Расположение винтов

При креплении монтажной скобы к телевизору.

При установке телевизора на опорный кронштейн.

a b c

При креплении телевизора на стене, см. входящие в комплект кронштейна для настенной установки инструкции, относящиеся к данной модели.

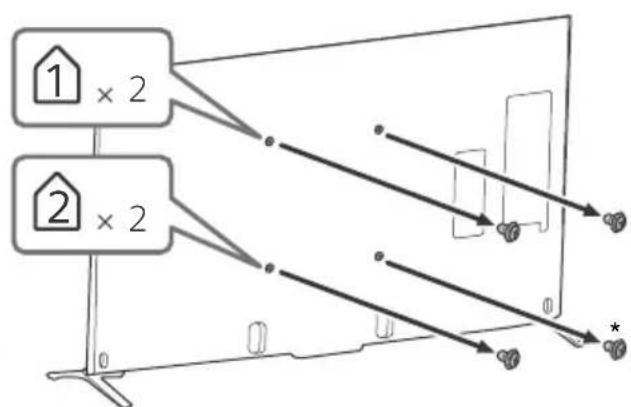

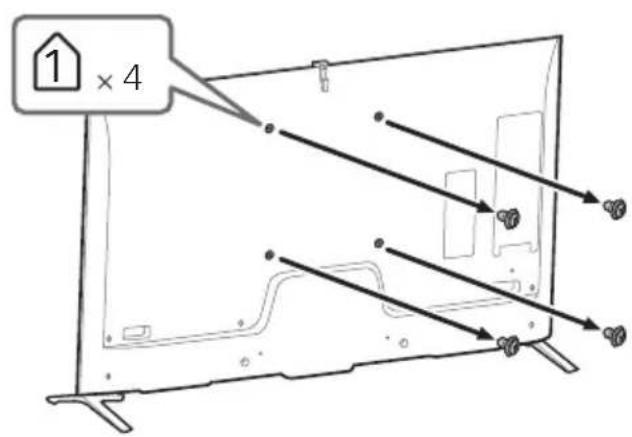

1 Выкрутите винты, расположенные на задней панели телевизора.

KD-65X9500B

1 × 4

KD-65/55X9000B

* Не снимайте при сверхузком креплении.

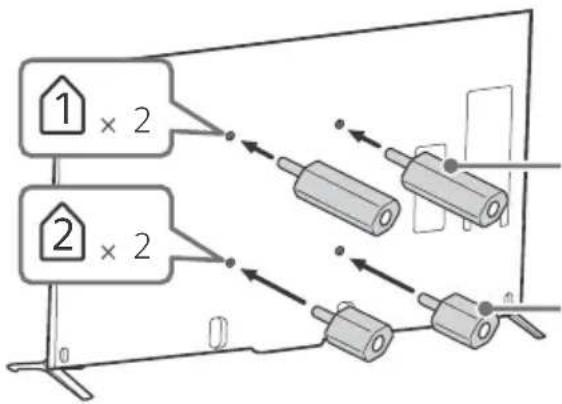

2 Прикрепите кронштейн для настенной установки Ⓞ (прилагается к телевизору) к задней панели телевизора (параллельно стене). Этот шаг не нужно выполнять при сверхузком креплении. (только модель KD-65/55X9000B)

Стандартное крепление
Сверхузкое крепление*

① Крепление для настенной установки (I2) (длинное) (поставляется с телевизором)
① Крепление для настенной установки (II) (короткое) (поставляется с телевизором)

* При такой установке телевизора некоторые разъемы на его задней панели будут недоступны.

• Обязательно зафиксируйте крепление для настенной установки при установке на телевизор.
• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}.

3

Убедитесь, что на стене имеется достаточно места для телевизора и она достаточно прочная, чтобы выдержать вес по крайней мере в четыре раза превышающий вес устанавливаемого телевизора. См. следующую таблицу по установке телевизора на стену. Вес телевизора см. на стр. 19-22 (Технические характеристики).

KD-65X9500B

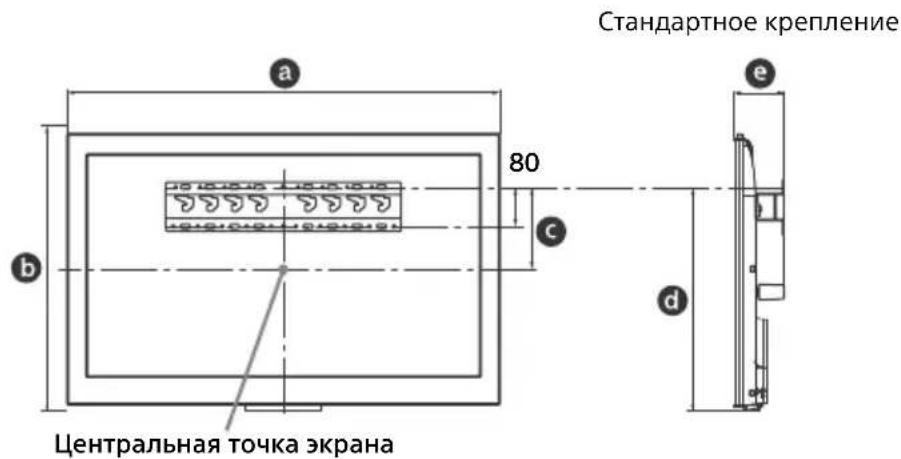

Стандартное крепление 80 c b d e a Центральная точка экрана

KD-65/55X9000B

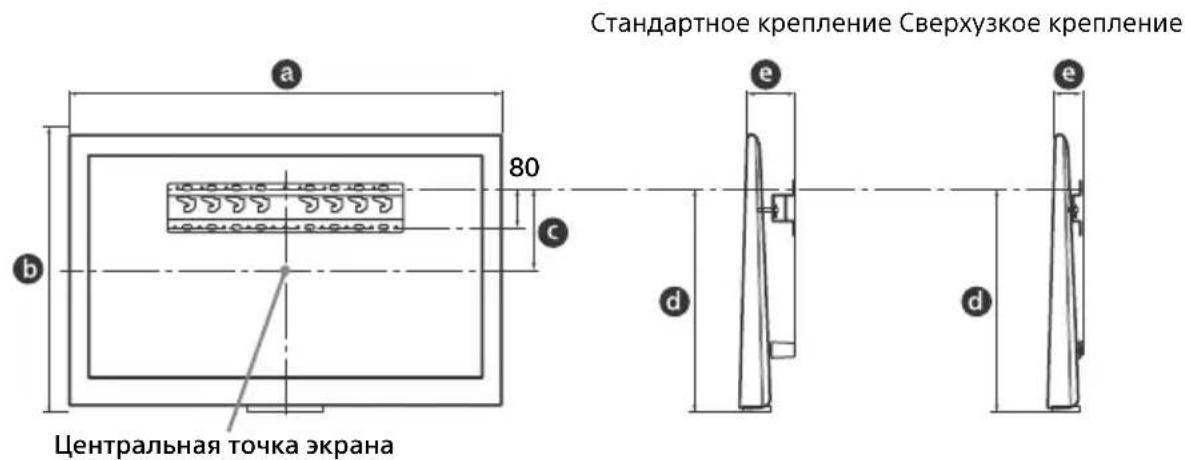

Стандартное крепление Сверхузкое крепление 80 Центральная точка экрана

Единица измерения: мм

Название модели KD-	Размеры экрана		Положение центра экрана		Длина для установки
	a	b	c	d	e
					Стандартное крепление	Сверхузкое крепление
65X9500B 1492 897 286 734 132 -
65X9000B 1715 878 106 552 170 110
55X9000B 1493 752 136 519 170 110

Примечание

- Рисунки в таблице могут немного отличаться в зависимости от установки.

4 Прикрепите детали крепления кронштейна для настенной установки. Для получения информации о деталях крепления см. пункт "1" руководства по установке кронштейна для настенной установки.

Примечание

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}.
• Храните неиспользованные детали в надежном месте, чтобы в будущем их можно было использовать. Сохраните это руководство для обращения к нему в дальнейшем.

Обычная установка

KD-65/55X9000BKD-65X9500B Шкив Ⓑ Винт (+PSW 6 x 20) Ⓒ Прокладка (60 мм) Ⓕ Винт (+PSW 6 x 50) Ⓛ Лента Ⓕ Шкив Ⓑ Винт (+PSW 6 x 20) Ⓒ Прокладка (60 мм) Ⓕ Винт (+PSW 6 x 50) Ⓛ Лента Ⓕ

Сверхузкое крепление (только модель KD-65/55X9000B)

1 × 2 2 × 1 Крепление для настенной установки (S) ① Шкив ⑧ Винт (+PSW 6 x 20) ⑨ Прокладка ⑪* Шайба ⑩ Винт (+PSW 5 x 12) ⑪ Лента ⑫

* Прикрепите прокладку Ⓜ на ровной поверхности нижнего края, удалив разделитель.

5 Подключите необходимые кабели к телевизору.

Примечание

- После установки на стену доступ к разъемам телевизора будет заблокирован.

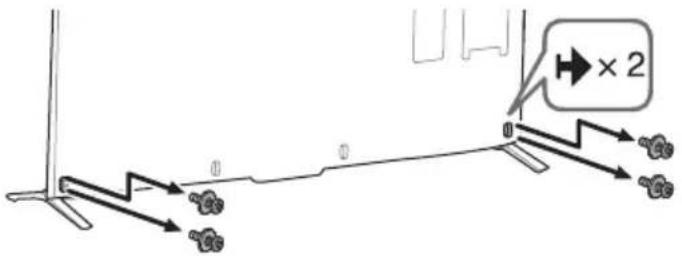

6 Отсоедините настольную подставку от телевизора.

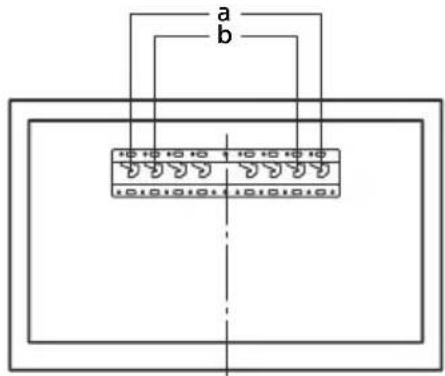

7 Установите телевизор на основание. См. раздел "5" в руководстве по установке и раздел "Установка телевизора на стену" в инструкции по эксплуатации, прилагаемым к кронштейну для настенной установки.

название модели KD- Положение скоб

65X9500B/65X9000Ba

55X9000Bb

a b

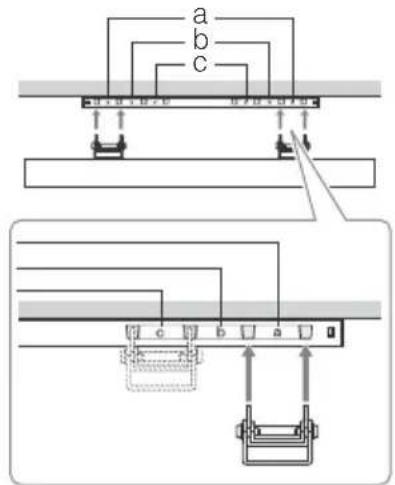

При креплении телевизора на стене, см. входящие в комплект кронштейна для настенной установки инструкции, относящиеся к данной модели.

Поиск неисправностей

Если светодиодный индикатор мигает красным, подсчитайте, сколько раз он мигает (интервал между миганиями составляет три секунды).

Если светодиодный индикатор мигает красным, выполните сброс настроек телевизора, отключив кабель питания переменного тока телевизора на две минуты, затем снова включите телевизор. Если проблему не удалось устранить, обратитесь к дилеру или в сервисный центр Sony, указав число миганий светодиодного индикатора красным (интервал между миганиями составляет три секунды). Нажмите кнопку I/⏻ на телевизоре, чтобы его выключить, отсоедините кабель питания переменного тока и уведомите дилера или сервисный центр Sony.

Если светодиодный индикатор не мигает, проверьте следующие элементы.

Кроме того, см. пункт [Поиск и устранение неиспр.] в руководстве i-Manual или выполните автодиагностику, выбрав ? [Справка] → ⚙️ [Клиентская поддержка] → [Самодиагностика]. Если проблема не устраняется, обратитесь к квалифицированным специалистам по обслуживанию телевизоров.

Поиск и устранение неисправностей

Нет ни изображения (темный экран), ни звука.

• Проверьте подключение антенны или кабеля.
• Подключите телевизор к электросети и нажмите I/① на телевизоре или пульте ДУ.

Некоторые каналы не настраиваются.

- Проверьте антенну.

Не работает пульт ДУ.

• Замените батарейки.
• Возможно, телевизор находится в режиме SYNC.

Нажмите панель управления (....) и сдвиньте влево/вправо [SYNC MENU], затем нажмите сенсорную панель. Выберите [Управление ТВ], а затем выберите [Дом (Меню)] или [Опции] для управления телевизором. При использовании ИК-пульта дистанционного управления нажмите SYNC MENU, выберите [Управление ТВ], а затем выберите [Дом (Меню)] или [Опции] для управления телевизором.

Забыли пароль для функции [Замок от детей].

• Введите 9999 в качестве PIN-кода. (PIN-код 9999 всегда принимается.)

Поверхности телевизора нагреваются.

• При длительном использовании телевизора его поверхности нагреваются.
  Они становятся горячими на ощупь.

Зависание при воспроизведении аудио или видео, пустой экран, либо телевизор не реагирует на нажатие кнопок телевизора или пульта ДУ.

- Выполните простую перезагрузку телевизора: отсоедините шнур питания переменного тока на две минуты, затем снова подключите его.

Не удается найти на телевизоре кнопки I/∅, CH+/-, ∠+/-, ↑/↓/↔/→, ⊖, ⊕ и HOME.

- Расположение кнопок на телевизоре показано на рисунке внизу.

Задняя панель телевизора

CH+ I/O CH- HOME

Включена LED-подсветка.

- Если не требуется зажигать LED-подсветку, ее можно отключить.

Нажмите кнопку HOME, затем выберите

[Установки] → [Системные настройки] → [Общие настройки] → [LED-подсветка] → [Выкл.]. Можно также нажать кнопку OPTIONS, затем выбрать [LED-подсветка] → [Выкл.].

Не удается подключить к беспроводному маршрутизатору с помощью WPS.

- При использовании протокола безопасности WEP выберите [Просто] → [Wi-Fi] → [Подкл. через список сканир.]. Затем выберите имя сети (SSID) для подключения.

Не удается найти требуемое имя сети в настройках сети.

- Выберите [Ввод вручную] и нажмите ⚙️ для ввода имени сети.

Технические характеристики

Система

Система панели

ЖКД (жидкокристаллический дисплей),

Светодиодная подсветка

Система телевещания

Аналоговый: B/G, I, D/K, M, L

Система цветности/видео

Аналоговый: PAL, SECAM, NTSC3.58, NTSC4.43

Цифровой: См. руководство i-Manual

Диапазон принимаемых каналов

Аналоговый: UHF/VHF/Кабель, В зависимости от выбранной страны/региона.

Цифровой: UHF/VHF, В зависимости от

выбранной страны/региона.

Выход звука

Беспроводная технология

Протокол IEEE802.11a/b/g/n

Входные/выходные разъемы

Антенна/кабель

Разъем 75 Ом для VHF/UHF

Видео-/аудиовход (гнезда типа "тюльпан")

YP_BPR (компонентное видео): 1080p (50, 60Гц), 1080i (50, 60Гц), 720p (50, 60Гц), 576p, 576i, 480p, 480i

Аудиовход (гнезда типа "тюльпан")

VIDEO IN 2

Видеовход (общий штекер типа "тюльпан" с входом Y)

HDMI IN 1, 2, 3, 4 (поддержка разрешения 4K)

Видео (2D): 4096 × 2160p (50, 60Гц)*,

4096 × 2160p (24Γμ), 3840 × 2160p (50, 60Γμ)*,

Одна над другой: 1080р (30, 50, 60Гц),

1080/24p, 1080i (50, 60Гц), 720p (50, 60Гц)

Аудио: 5.1-канальный линейный PCM: 32, 44,1 и

48 кГц, 16, 20 и 24 бит, Dolby Digital

ARC (Audio Return Channel) (только HDMI IN 1)

MHL (общий с входом HDMI IN 2/4)

Видео (2D): 4096 × 2160p (24Гц)*, 3840 × 2160p

* Только для HDMI IN 2

Видео (3D):

Формат*: 1080р (30Гц), 1080/24р, 1080i (50, 60Гц), 720р (30, 50, 60Гц), 720/24р

Рядом: 1080р (50, 60Гц)*, 1080/24р, 1080i (50, 60Гц), 720р (50, 60Гц)

Одна над другой: 1080р (50, 60Гц)*, 1080р

(30Гц), 1080/24р, 1080i (50, 60Гц), 720р (50, 60Гц)

* Только для HDMI IN 2

Аудио: 5.1-канальный линейный PCM: 32, 44,1 и

48 кГц, 16, 20 и 24 бит, Dolby Digital

Цифровой оптический разъем (Двухканальный линейный PCM, Dolby Digital)

HDMI 2 AUDIO IN

Аналоговый аудиовход (стерео мини-джек)

AUDIO OUT/Ω

Аудиовыход (стерео мини-джек)

Гнездо для подключения наушников

(поддержка выхода сабвуфера)

ЗКроме модели для Австралии и

Новой Зеландии)

USB-порт

1,1 2 (HDD REC), 3 (Только модель для

Австралии и Новой Зеландии)

Гнездо для жесткого диска USB (только 2), USB-порт

LAN

Разъем 10BASE-T/100BASE-TX (Скорость

соединения зависит от операционной среды

сети. Скорость и качество передачи данных

интерфейса 10BASE-T/100BASE-TX для данного

телевизора не гарантируются.)

Прочее

Дополнительные аксессуары

Кронштейн для настенной установки:

SU-WL500 (KD-79X9000B)

SU-WL450 (KD-65X9500B, KD-65/55X9000B)

Беспроводной сабвуфер: SWF-BR100

MHL -кабель: DLC-MC10/DLC-MC20/DLC-MC30

Активные 3D-очки: TDG-BT500A (KD-65X9500B, KD-65/55X9000B)

Пассивные 3D-очки: TDG-500P (KD-79X9000B)

Пассивные очки SimulView™: TDG-SV5P

(KD-79X9000B)

Рабочая температура

0^ C - 40^ C

Рабочая влажность

10 % – 80 % Относительная влажность (без конденсации)

Электропитание и прочее

Электропитание

110 В - 240 В пер. тока, 50/60 Гц

Размер экрана (по диагонали) (Прибл.)

KD-79X9000B: 79 дюймов / 199,6 см

KD-65X9500B: 65 дюймов / 163,9 см

KD-65X9000B: 65 дюймов / 163,9 см

KD-55X9000B: 55 дюймов / 138,8 см

Разрешение экрана

3840 точек (по горизонтали) × 2160 линий (по вертикали)

Потребляемая мощность

Указана на задней панели телевизора

Выходные параметры

USB 1, 3: 5 B, 500 mA MAX

USB 2: 5 B, 800 mA MAX

MHL (HDMI IN 2, 4): 5 B, 900 mA MAX

Размеры (Прибл.) (ш × в × г)

с настольной подставкой

KD-79X9000B: 2031 × 1109 × 442 MM

KD-65X9500B: 1493 × 950 × 348 MM

KD-65X9000B: 1716 × 916 × 320 MM

KD-55X9000B: 1494 × 791 × 320 MM

без настольной подставки

KD-79X9000B: 2029 × 1054 × 111 MM

KD-65X9500B: 1492 × 897 × 107 MM

KD-65X9000B: 1715 × 878 × 99 MM

KD-55X9000B: 1493 × 752 × 99 MM

Ширина подставки (Прибл.)

Крайнее положение:

KD-79X9000B: 2031 MM

KD-65X9500B: 1493 MM

KD-65X9000B: 1716 MM

KD-55X9000B: 1494 MM

Среднее положение:

KD-79X9000B: 573 MM

KD-65X9500B: 663 MM

KD-65X9000B: 573 MM

KD-55X9000B: 573 MM

Масса (Прибл.)

с настольной подставкой

KD-79X9000B: 60,9 кг

KD-65X9500B: 43,9 кг

KD-65X9000B: 46,6 кг

KD-55X9000B: 38,1 кг

без настольной подставки

KD-79X9000B: 59,7 кг

KD-65X9500B: 42,0 кг

KD-65X9000B: 45,9 кг

KD-55X9000B: 37,4 кг

Примечание

• Доступность дополнительных аксессуаров зависит от страны/региона/модели телевизора/наличия в продаже.
• Конструкция и технические характеристики могут быть изменены без уведомления.
• При подключении репликатора порта к телевизору энергопотребление увеличивается.
• Данный телевизор поддерживает MHL 2 для HDMI IN 4/MHL и MHL 3 для HDMI IN 2/MHL.

Примечание относительно цифрового ТВ

• Все функции, относящиеся к цифровому ТВ (DVB3) будут действовать только в тех странах или регионах, в которых ведется эфирная цифровая трансляция сигналов DVB-T/DVB-T2 (MPEG-2 и H.264/MPEG-4 AVC). Уточните у своего дилера, обеспечен ли прием сигнала DVB-T/DVB-T2 по вашему месту жительства.
• Несмотря на то что данный телевизор удовлетворяет характеристикам DVB-T/DVB-T2, не гарантируется его совместимость с цифровым эфирным вещанием в формате DVB-T/DVB-T2 в будущем.
• Некоторые из функций цифрового ТВ могут быть недоступны в некоторых странах/регионах.

Информация о торговых марках

• Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing LLC в США и других странах.
• DLNA ^ , логотип DLNA и DLNA CERTIFIED ^ являются товарными знаками, знаками обслуживания или знаками сертификации компании Digital Living Network Alliance.
• Произведено по лицензии Dolby Laboratories. Название Dolby и символ с двойной буквой D являются торговыми марками Dolby Laboratories.
• "BRAVIA"ВРАVIAвляются торговыми марками компании Sony Corporation.
• TrackID являются торговыми знаками или зарегистрированными торговыми знаками Sony Mobile Communications AB.
• Gracenote, Gracenote eyeQ, Gracenote VideolD, Gracenote Video Explore, Gracenote MusicID, эмблема и логотип Gracenote, а также логотип "Powered by Gracenote" являются зарегистрированными товарными знаками или товарными знаками Gracenote в США и/или других странах.
• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct и Miracast являются товарными знаками или зарегистрированными товарными знаками Wi-Fi Alliance.

• "Sony Entertainment Network logo" и "Sony Entertainment Network" являются торговыми марками компании Sony Corporation.

• MHL, Mobile High-Definition Link и логотип MHL являются товарными знаками или зарегистрированными товарными знаками компании MHL Licensing, LLC.
• Сведения о патентах DTS см. http://patents.dts.com. Изготовлено по лицензии DTS Licensing Limited. DTS, символ, а также DTS и символ вместе являются зарегистрированными товарными знаками, а DTS Digital Surround является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013
• Знак Bluetooth® и логотипы принадлежат Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.
  • N Mark является товарным знаком или зарегистрированной торговой маркой NFC Forum, Inc. в США и других странах.
• "Sony Entertainment Network logo" и "Sony Entertainment Network" являются торговыми марками компании Sony Corporation.
• MHL, Mobile High-Definition Link и логотип MHL являются товарными знаками или зарегистрированными товарными знаками компании MHL Licensing, LLC.
• Сведения о патентах DTS см. http://patents.dts.com. Изготовлено по лицензии DTS Licensing Limited. DTS, символ, а также DTS и символ вместе являются зарегистрированными товарными знаками, а DTS Digital Surround является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.
• Designed with UEI Technology™ Under License from Universal Electronics Inc. Portions © UEI 2000 – 2013
• Знак Bluetooth® и логотипы принадлежат Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.
  • N Mark является товарным знаком или зарегистрированной торговой маркой NFC Forum, Inc. в США и других странах.

dlna® CERTIFIED

gracenote.

OPERA™ software

MHL ^TM
