Тип изделия	Настенная кухонная вытяжка
Бренд	Beko
Модель	HCA62844WH
Ширина (см)	60
Минимальная высота установки (газ)	50 см
Минимальная высота установки (электрическая)	45 см
Диаметр вытяжного канала	120 мм или 150 мм
Электропитание	220-240 В, 50/60 Гц
Количество скоростей	4 (в том числе интенсивная скорость)
Освещение	Светодиодная лампа с 5 уровнями яркости
Жировой фильтр	Моющийся металлический фильтр (в посудомоечной машине)
Угольный фильтр	Круглый угольный фильтр, замена каждые 4 месяца
Сигнализация насыщения фильтра	Да (жировой и угольный фильтры)
Панель управления	Сенсорная со светодиодными индикаторами
Очистка	Мягкая ткань и нейтральное моющее средство; не использовать спирт или абразивы
Безопасность	Автоматическое отключение при перегреве, обязательное заземление
Приблизительный вес (кг)	10

Часто задаваемые вопросы - HCA62844WH BEKO

Какое минимальное расстояние между вытяжкой и варочной панелью?

Для газовой варочной панели минимальная высота составляет 50 см; для электрической — 45 см.

Как сбросить сигнализацию жирового фильтра?

Когда светодиодный индикатор 1 мигает, удерживайте кнопку Вкл/Выкл нажатой в течение 3 секунд, чтобы сбросить сигнализацию.

Можно ли мыть угольный фильтр?

Нет, угольный фильтр не моется и не используется повторно. Его необходимо заменять каждые 4 месяца.

Как активировать сигнализацию угольного фильтра?

При выключенном устройстве одновременно удерживайте кнопки 1 и 2 в течение 3 секунд. Светодиоды 1, затем 1+2 загорятся, подтверждая активацию.

Какая скорость рекомендуется для обычного использования?

Для обычного приготовления используйте скорости 1 или 2. При сильном паре или запахах переключайтесь на скорость 3 или 4 (интенсивная скорость).

Как чистить вытяжку?

Отключите вытяжку от сети, затем протрите ее мягкой тканью, смоченной в теплой воде с нейтральным жидким моющим средством. Никогда не используйте спирт или абразивные средства.

Можно ли использовать вытяжку без жирового фильтра?

Нет, никогда не используйте вытяжку без установленных жировых фильтров. Это может повредить устройство и создать риск возгорания.

Что делать, если светодиодные лампы больше не загораются?

Обратитесь в авторизованный сервисный центр для замены ламп. Не пытайтесь заменить их самостоятельно.

Как установить вытяжку в режиме рециркуляции?

Установите входящий в комплект угольный фильтр (если ваша модель позволяет) и следуйте инструкциям по монтажу для внутренней рециркуляции воздуха.

Какова функция кнопки T3?

Кнопка T3 активирует интенсивную скорость (уровень 4) на 5 минут. Светодиод 4 мигает, затем автоматически гаснет. Вы также можете отключить ее вручную до истечения 5 минут.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCA62844WH BEKO

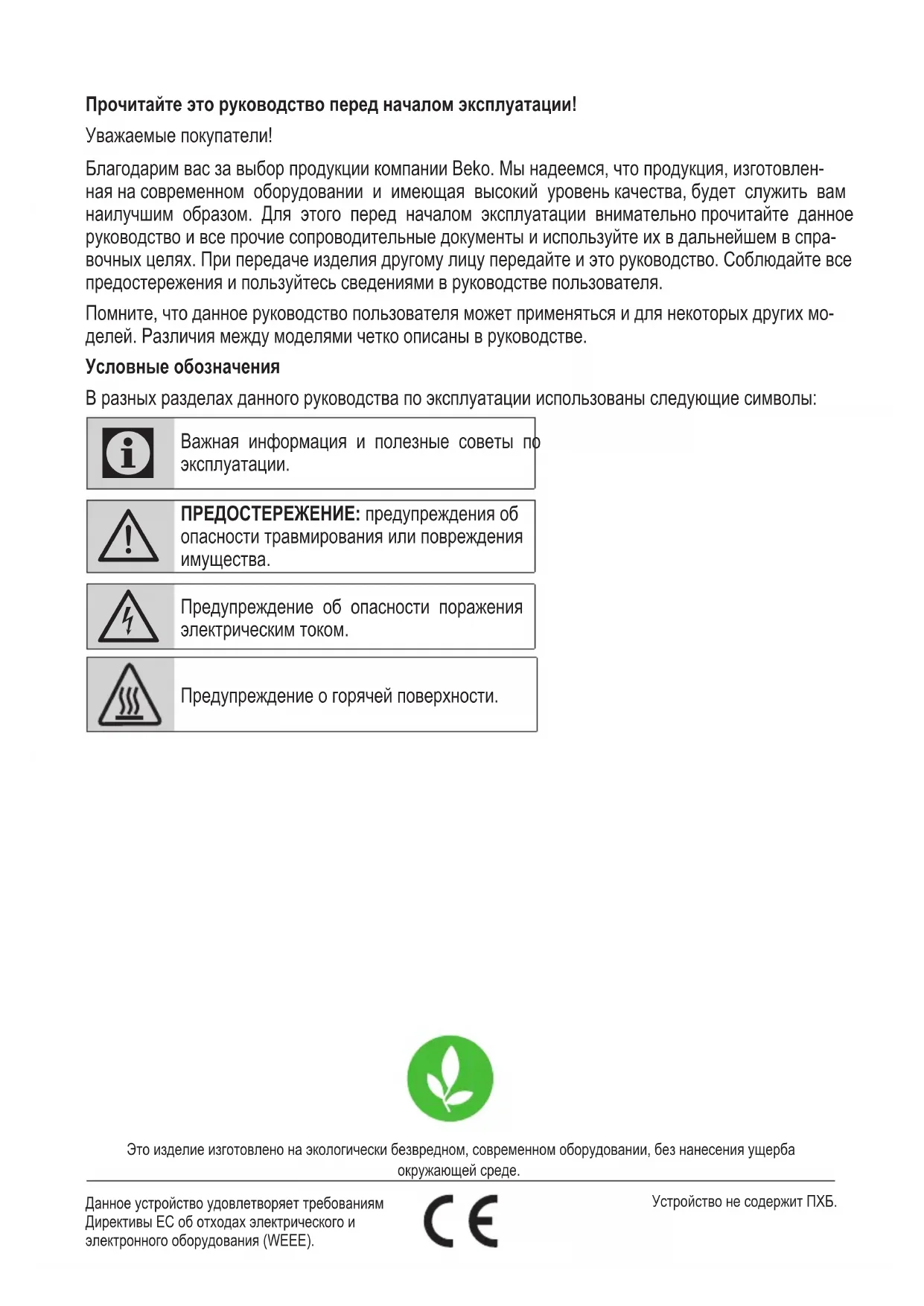

Благодарим вас за выбор компании Beko. Мы надеемся, что изделие, изготовленное на современном оборудовании и имеющее высокий уровень качества, будет служить вам наилучшим образом. Для этого перед началом эксплуатации внимательно прочитайте данное руководство и все прочие сопроводительные документы и используйте их в дальнейшем в справочных целях. При передаче изделия другому лицу передайте и это руководство. Соблюдайте все предосторожности и пользуйтесь сведениями из руководства пользователя.

Помните, что данное руководство пользователя может применяться и для некоторых других моделей. Различия между моделями четко описаны в руководстве.

Условные обозначения

В разных разделах руководства по эксплуатации используются следующие символы:

Важная информация и полезные советы по эксплуатации.

ПРЕДОСТЕРЕЖЕНИЕ: предупреждения об опасности травмирования или повреждения имущества.

Предупреждение об опасности поражения электрическим током.

Предупреждение о горячей поверхности.

Это изделие изготовлено на экологически безвредном, современном оборудовании, без нанесения ущерба окружающей среде.

1 Важные инструкции по технике безопасности и защите окружающей среды 210-214

1.1. Общая безопасность 210 1.1.1. Электрическая безопасность 210 1.1.2. Эксплуатационная безопасность изделия 211 1.1.3. Безопасность детей 213 1.2. Назначение изделия 213 1.3. Соответствие директивам ЕС по ограничению использования вредных веществ 214

Соответствие директивам ЕС по ограничению использования вредных веществ: 214

1.4. Информация об упаковке 214

2 Технические характеристики прибора 215

3 Установка прибора 216-220

3.1. Подключение питания 216 3.2. Установка 216 3.2.1. Предназначение установки 216 3.2.2. Подготовка к креплению вытяжки к стене 218 3.2.3. Сборка вытяжной трубы 219 3.2.4. Подготовка к креплению вытяжки к стене 220

4. Эксплуатация прибора 223-224

4.1. Эксплуатация 223 4.2. Управление скоростью работы 223 4.3. Сигнал фильтра-жироуловителя 223 4.4. Сигнал угольного фильтра 223 4.5. Энергоэффективное использование 224

5. Чистка и уход 225-226

5.1. Чистка 225 5.2. Очистка стеклянной панели 225 5.3. Угольный фильтр (только для моделей с фильтрами) 225 Круглый угольный 225 5.4. Фильтр-жироуловитель 225 5.5. Чистка 226 5.6. Замена ламп 226

Важные инструкции по технике безопасности и защите окружающей среды

В этом разделе собраны правила техники безопасности, соблюдение которых позволяет избежать травмирования или материального ущерба. При несоблюдении этих правил все гарантийные обязательства аннулируются.

1.1. Общая безопасность

• Работы по установке и ремонту должны выполняться авторизованным техническим специалистом. Фирма-производитель не несет ответственности за неисправности, возникшие по вине неуполномоченных лиц. Данный электроприбор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями либо не имеющими опыта и знаний. Необходимо следить за тем, чтобы дети не играли с электроприбором.

1.1.1. Электрическая безопасность

Необходимо всегда отключать прибор от электросети во время процедур установки, технического обслуживания, чистки и ремонта. Во избежание возможных опасностей замену поврежденного шнура питания должно производить только уполномоченное производителем, сервисным центром или специалист соответствующей квалификации (предпочтительно электрик) или лицо, назначенное импортером.

• Рабочее напряжение составляет 220-240 В. Не следует использовать прибор в неисправном состоянии, пока он не будет отремонтирован авторизованным техническим специалистом. Опасность поражения электрическим током! Не следует прокладывать шнур питания вблизи конфорок. В противном случае может возникнуть пожар, поскольку шнур питания быстро плавится.

Важные инструкции по технике безопасности и защите окружающей среды

Запрещено включать переключатели в розетку, пока установка не будет полностью завершена. Для получения оптимальных характеристик длина внешнего проводника не должна превышать 4 м. Не следует сгибать проводник перпендикулярно под углом (90°) более 2 раз; его диаметр должен составлять не менее 120 мм. Следует отключать прибор от сети питания, прежде чем выполнять какие-либо работы с его внутренними частями. Включайте прибор только в розетку с заземляющим контактом.

1.1.2. Эксплуатационная безопасность изделия

• Для подключения дымохода к вытяжке можно использовать трубу диаметром 120 мм или 150 мм. Не следует подключаться к дымоходам, соединенным с плитами, выходным вентиляционным шахтам или к дымоходам над высоким пламенем.

Необходимо соблюдать правила, установленные регулирующими органами в отношении выпуска отработанного воздуха. - Расстояние между нижней поверхностью вытяжки и верхней поверхностью плиты/печи должно быть не менее 50 см для газовых горелок и 45 см - для электрических. Не следует использовать вытяжку без алюминиевых фильтров. Также не следует снимать фильтры, когда вытяжка работает. Ни в коем случае не следует прикасаться к лампам вытяжки после продолжительного времени работы. Горячие лампы могут обжечь руку. Следует избегать высокого пламени под вытяжками. В противном случае частицы масляного фильтра могут воспламениться и привести к пожару. Конфорки необходимо включать только после установки на них кастрюль или сковородок. В противном случае повышенный нагрев может привести к деформации некоторых частей вытяжки.

Важные инструкции по технике безопасности и защите окружающей среды

• Прежде чем снять кастрюли или сковороды, следует выключить конфорки. Следует избегать огнеопасных материалов под вытяжкой. Во время жарки масло может воспламениться. Поэтому следует соблюдать осторожность в отношении одежды и штор. Во время жарки не следует оставлять плиту без присмотра; в противном случае горючее может стать причиной пожара.
• Если не очищать вытяжку с указанной периодичностью, существует опасность возникновения пожара. Следует соблюдать крайнюю осторожность и всегда надевать перчатки во время чистки вытяжки. Мы советуем запускать вытяжку на пару минут до начала приготовления пищи или для увеличения мощности всасывания. Таким образом, достигается постоянная и стабильная мощность всасывания при возникновении испарений.

После окончания приготовления следует дать вытяжке поработать ещё 15 минут, чтобы удалить испарения и запахи, образовавшиеся во время приготовления. Во время использования вытяжки, особенно вместе с газовыми плитами, необходимо убедиться, что помещение вентилируется свежим воздухом. Необходимо следить, чтобы вытяжка не была подключена к дымоходам, которые используются другими электрическими приборами. (Например: дымоход обогревателя). Одновременное и корректное использование вытяжки и других устройств, требующих воздуха для работы, возможно только при низком давлении 4 Па (0,04 мбар), что предотвращает обратное всасывание газа. Это достигается только за счёт поступления воздуха из открытых проёмов (двери, окна, вентиляционные отверстия и т. д.). Уделите особое внимание хорошему притоку воздуха. Дымоход, обеспечивающий забор воздуха, недостаточен для данных целей.

Важные инструкции по технике безопасности и защите окружающей среды

1.1.3. Безопасность детей

• Упаковочные материалы представляют опасность для детей. Упаковочные материалы следует хранить в безопасном, недоступном для детей месте.
• Электроприборы представляют опасность для детей. Не следует допускать детей близко к прибору. Не следует разрешать детям играть с прибором. Данным электроприбором могут пользоваться дети в возрасте от 8 лет и лица с ограниченными физическими, сенсорными или умственными возможностями или лица, не имеющие нужных знаний и опыта, если они находятся под надзором касательно безопасного пользования продуктом, получили соответствующие инструкции и понимают риски пользования прибором. Не позволяйте детям играть с прибором. ВНИМАНИЕ! Доступные для прикосновения части прибора могут нагреваться при использовании с устройством для приготовления пищи.

1.2. Назначение изделия

Этот прибор предназначен для бытового применения. Прибор не подходит для коммерческого использования и не должен использоваться в целях, отличных от целевого назначения. Производитель не несёт ответственности за какие-либо повреждения, возникшие в результате неправильного использования и обращения с прибором. Срок эксплуатации прибора составляет 10 лет. В течение этого времени обеспечивается наличие запасных частей, необходимых для корректного функционирования прибора. ПРЕДОСТЕРЕЖЕНИЕ: нарушение затягивания винтов, описанного в данных инструкциях, может привести к угрозе поражения электрическим током.

Важные инструкции по технике безопасности и защите окружающей среды

1.3. Соответствие директиве WEEE и утилизация продукта

Данное изделие соответствует требованиям Директивы по утилизации отходов электрического и электронного оборудования (2012/19/EC). Изделие содержит символ отходов электрического и электронного оборудования (WEEE).

Это изделие изготовлено из высококачественных материалов и компонентов, которые пригодны для повторного использования и вторичной переработки. После окончания срока эксплуатации не выбрасывайте это изделие с обычными бытовыми или промышленными отходами. Его следует сдать в центр сбора отходов электрического и электронного оборудования. Местонахождение ближайшего центра сбора отходов можно узнать в местных органах власти.

Соответствие директиве EC по ограничению использования вредных веществ:

Приобретенное вами изделие соответствует требованиям директивы по ограничению использования вредных веществ (2011/65/EC). Оно не содержит указанных в директиве вредных веществ и запрещенных материалов.

1.4. Информация об упаковке

Упаковка прибора изготовлена из материалов, пригодных для вторичной обработки, в соответствии с государственными законами.

Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, учрежденные местными органами власти.

2 Технические характеристики прибора

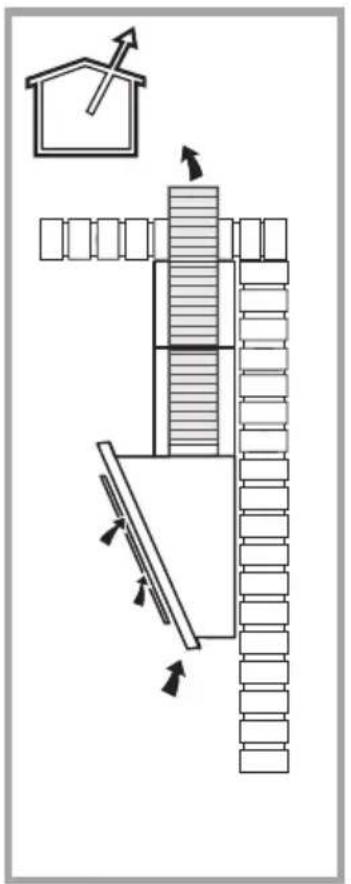

Использование с подключением к дымоходу

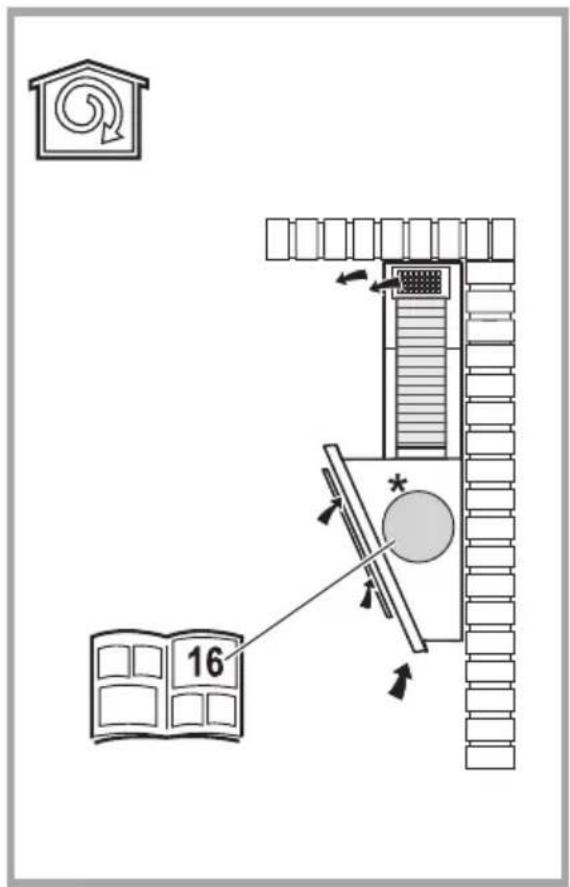

Использование с угольным фильтром

Значения, указанные на маркировке электроприбора и в сопроводительных документах к нему, получены в лабораторных условиях согласно требованиям соответствующих стандартов. Фактические значения могут отличаться в зависимости от режима эксплуатации прибора и условий окружающей среды.

3 Установка прибора

Чтобы установить вытяжку, необходимо обратиться к ближайшему авторизованному техническому специалисту.

Ответственность за подготовку места для прибора и его электромонтаж несет покупатель.

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо снять защитную пленку (при ее наличии) с вытяжки и поверхности дымохода после установки.

Расстояние между нижней поверхностью вытяжки и верхней поверхностью конфорки должно быть не менее 50 см для газовых конфорок и 45 см - для электрических.

3.1. Подключение питания

Характеристики сети должны соответствовать значениям, указанным на табличке с внутренней стороны вытяжки. Подключите вытяжку к розетке с помощью вилки и обеспечьте доступ к месту подключения согласно действующим нормам. После установки: если устройство не имеет вилки (прямое подключение к сети) или вилка находится вне досягаемости, используйте двухполюсный выключатель в соответствии со стандартами, что позволяет осуществить отключение от сети при возникновении сверхтоков категории III.

ПРЕДОСТЕРЕЖЕНИЕ: перед повторным подключением вытяжки к источнику питания проверьте функционирование, убедитесь, что сетевой кабель подключен корректно.

• Вытяжка оснащена специальным кабелем питания. При его повреждении свяжитесь с авторизованным техническим специалистом.

3.2. Установка

3.2.1. Перед установкой.

• Убедитесь, что размеры изделия соответствуют пространству для его установки.
• Снимите действующий угольный фильтр (*), если таковой имеется (см. соответствующий раздел). Фильтр/фильтры будут устанавливаться только в том случае, если вы хотите использовать вытяжку в качестве модели с функцией фильтрации.
• Убедитесь в наличии всех материалов, поставляемых с вытяжкой (таких как упаковочные элементы крепежа, гарантийная карта и т. п.); если они присутствуют, извлеките и отложите.
• По возможности снимите столешницу отдельно или передвиньте плиту и подготовьте ее в сторону, чтобы получить удобный доступ к задней стене или потолку. Если такая возможность отсутствует, накройте горелку, плиту или духовку толстой защитной тканью от загрязнений и повреждений. Выберите плоскую поверхность для установки прибора. Укройте поверхность защитной тканью и разложите на ней все детали и принадлежности вытяжки.

3. Установка прибора

Кроме того, проверьте доступность зоны установки вытяжки (включая зону доступа после сборки вытяжки) и внешние подключения прибора (только для моделей с функцией всасывания). Завершите все необходимые процедуры (например, подключение питания и/или организация отверстия сливного шланга).

Широкие дюбели допускают фиксацию вытяжки на самых разных типах стен/потолков. Дополнительно, квалифицированный технический специалист должен подтвердить соответствие материала типу стены или потолка. Стена/потолок должны выдерживать вес вытяжки. Не подвешивайте прибор на гипсокартонной, пластиковой или шелковой поверхности. Крепите его только на стену.

При монтаже на стену или боковую стенку и/или мебель, проверьте, чтобы хватало места для сборки и установки вытяжки, а также обеспечивался лёгкий доступ к панели управления.

3 Установка прибора

3.2.2. Повторное крепление вытяжки к стене

Информация, необходимая для подготовки места установки вытяжки, приводится ниже.

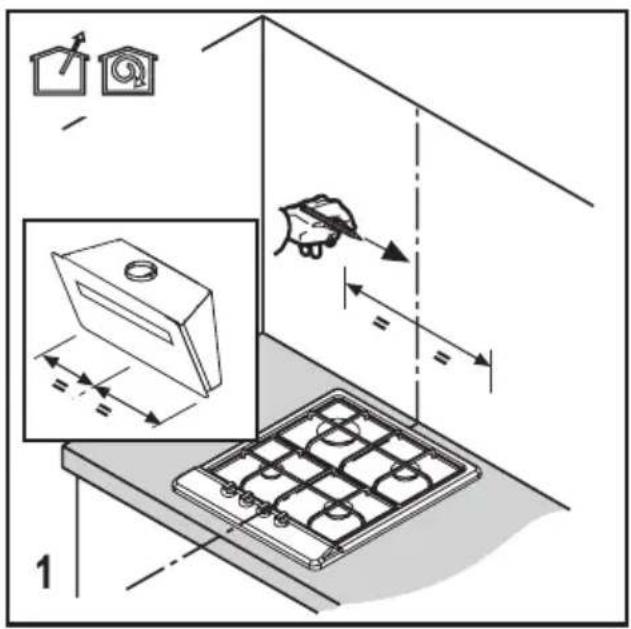

1. Сделайте отметки на поверхности согласно таблице для крепления. (Рисунок 1)

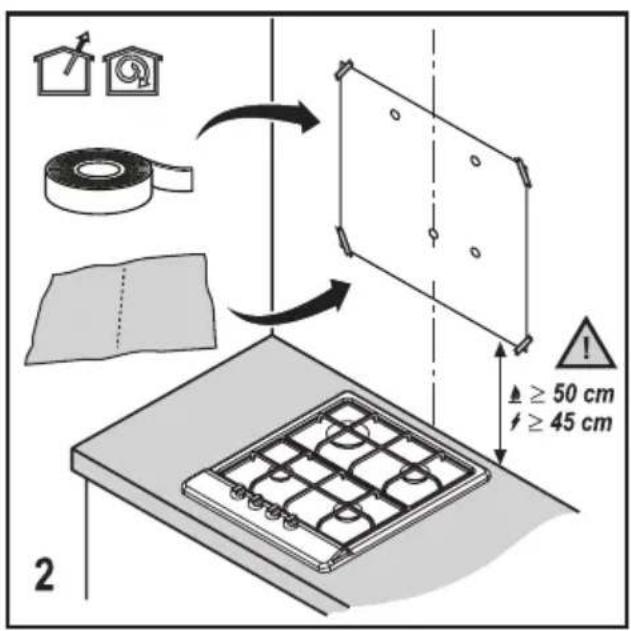

2. Прикрепите монтажные шарниры к месту для установки вытяжки. (Рисунок 2)

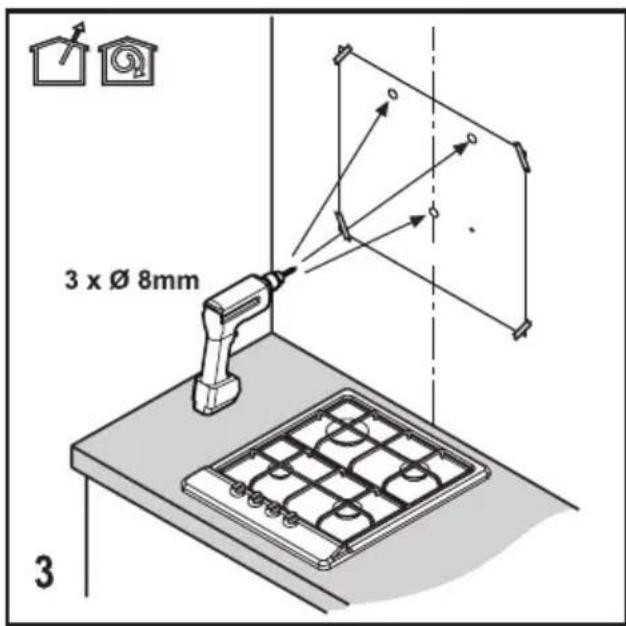

3. Просверлите отверстия сверлом 8 мм в отмеченных местах. (Рисунок 3)

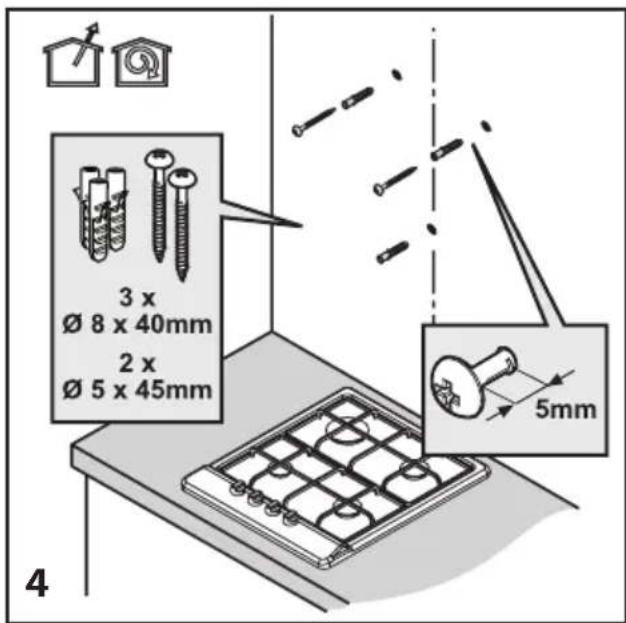

4. Установите дюбели 8x40 мм в просверленные отверстия. Завинтите 2 винта для подвешивания 5x45 мм в вышеуказанные дюбели. Между головкой винта и стеной/потолком должен быть зазор в 5 мм (Рисунок 4)

3 Установка прибора

3.2.3. Сборка вытяжной трубы

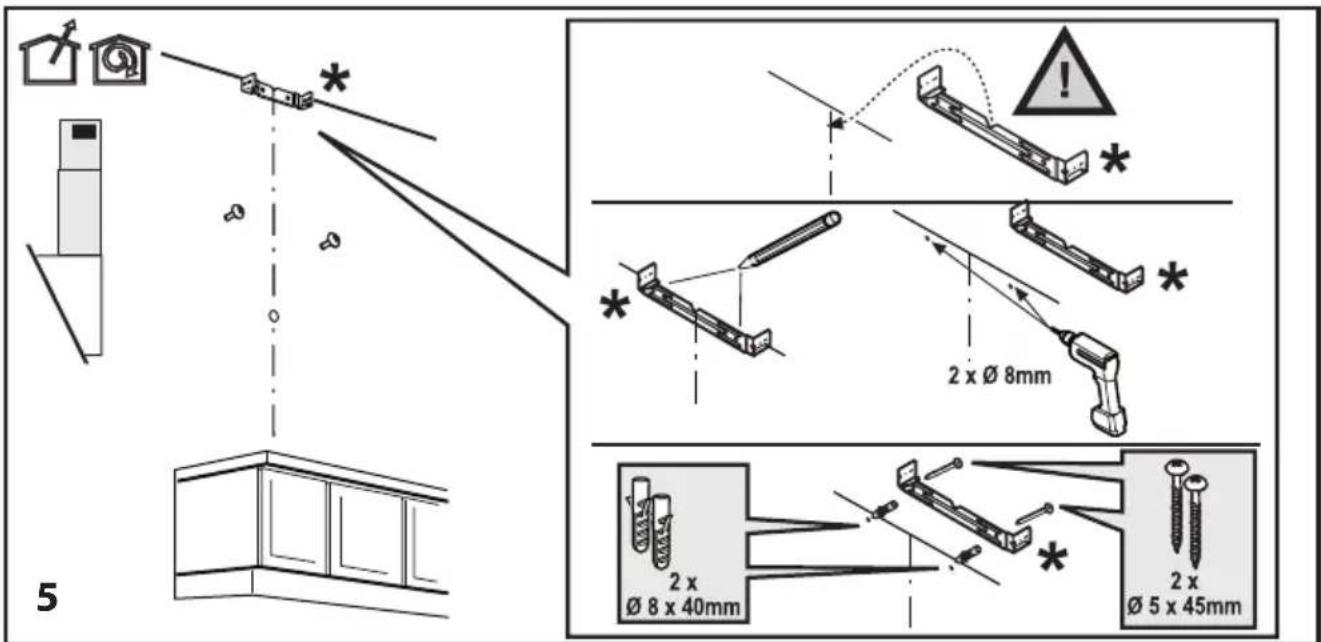

Просверлите отверстия в отмеченных точках сверлом 8 мм для прикрепления пластины дымохода. Установите 2 дюбеля 8x40 мм в просверленные отверстия. Завинтите 2 винта для подвешивания 5x45 мм в забитые дюбели. (Рисунок 5)

3 Установка прибора

3.2.4. Повторное крепление вытяжки к стене

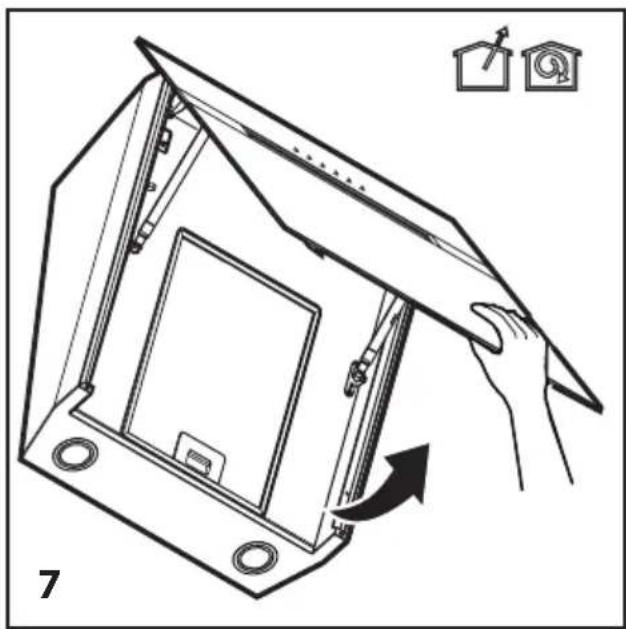

1. Удалите переднюю панель, чтобы прикрепить вытяжку на стену. (Рисунок 7)

• При образовании значительного количества испарений на кухне используйте высокую мощность всасывания. Рекомендуется, чтобы всасывающий узел вытяжки включался за 5 минут перед началом приготовления и работал в течение 15 минут после окончания.

4.2. Управление скоростью работы

T1. Кнопка Вкл./Выкл. Если прибор выключен, включите его. Если устройство работает на полном уровне скорости, отключите его. T2. Запускает устройство на скоростях 1, 2 и 3.

Запускает устройство на уровне скорости 1. Загорится светодиод 1. Запускает устройство на уровне скорости 2. Загорится светодиод 2. Запускает устройство на уровне скорости 3. Загорится светодиод 3.

T3. Запускает устройство на уровне скорости 4 на 5 минут. Если прибор работает на полном уровне скорости (1, 2, 3), при нажатии этой кнопки светодиод текущей скорости загорается ровным светом, а светодиод уровня скорости 4 начинает мигать. По истечении 5 минут работы на уровне скорости 4 светодиод выключается, а изделие выходит из режима максимальной скорости. Если кнопка уровня скорости 4 нажата по истечении 5 минут, изделие также выйдет из режима максимальной скорости.

T4. Кнопка лампы Вкл./Выкл. Коротко нажмите кнопку лампы Вкл./Выкл. Нажмите и удерживайте более 1 секунды для выбора одного из 5 уровней яркости.

4.3. Сигнал фильтра-жироуловителя

Мигание светодиода 1 предупреждает пользователя о необходимости очистить металлический фильтр. Сигнал тревоги означает, что пора чистить фильтр-жироуловитель. Нажмите и удерживайте кнопку Вкл./Выкл. в течение 3-х секунд при возобновлении предупреждающего сигнала, когда изделие работает. Светодиод 1 прекратит мигать.

4.4. Сигнал угольного фильтра

Изделие поставляется с реактивированным угольным фильтром. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для активации предупреждающего сигнала об очистке угольного фильтра, когда изделие выключено. Сначала загорится светодиод 1, а потом светодиод 2, показывая, что предупреждающий сигнал активирован. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для деактивации предупреждающего сигнала, когда изделие выключено. Сначала загорятся светодиоды 1 и 2, а потом светодиод 1, показывая, что предупреждающий сигнал деактивирован.

Мигание светодиода 2 предупреждает пользователя о необходимости очистить угольный фильтр. Нажмите и удерживайте кнопку Вкл./Выкл. в течение 3-х секунд для возобновления предупреждающего сигнала, когда изделие работает.

Если оповещения от металлических и угольных фильтров активны одновременно, то их сброс должен осуществляться отдельно для каждого предупреждения.

4.5. Энергоэффективное использование.

Во время эксплуатации вытяжки следует отрегулировать уровень скорости в соответствии с интенсивностью задач и образованием испарений, чтобы избежать ненужного потребления энергии. Следует использовать низкие уровни скорости в нормальных условиях (1-2) и высокие уровни скорости (3-4) при появлении более интенсивных задач и более высокой концентрации пара. - Лампы на вытяжке предназначены для освещения варочной поверхности. Их использование для освещения пространства/кухни приведет к излишнему энергопотреблению и недостаточной освещенности.

5.1. Чистка

• Перед чисткой или обслуживанием необходимо отключить прибор от электросети, или выключить главный выключатель, или ослабить/отключить предохранитель, который подает питание к вытяжке.
• Вытяжка нуждается в регулярной внешней и внутренней чистке (по крайней мере, с частотой очистки фильтров-жироуловителей). Очищать вытяжку следует при помощи ткани, смоченной раствором теплого нейтрального чистящего средства. Не используйте абразивные материалы. НЕ ИСПОЛЬЗУЙТЕ АЛКОГОЛЬ!

ПРЕДОСТЕРЕЖЕНИЕ: Несоблюдение базовых инструкций по очистке вытяжки и замене фильтров может привести к пожару.

• Поэтому рекомендуем придерживаться указанных инструкций.
• ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА МЕХАНИЧЕСКИЙ УЩЕРБ И УЩЕРБ ОТ ПЛАМЕНИ, ВЫЗВАННЫЕ НЕПРАВИЛЬНЫМ ОБСЛУЖИВАНИЕМ ИЛИ НЕСОБЛЮДЕНИЕМ ВЫШЕУКАЗАННЫХ РЕКОМЕНДАЦИЙ.
