MANUALE UTENTE HCA62844WH BEKO
Sembollerin anamlari
Leggere per prima casa quello manuale!
Gentili Clienti!
Grazie per aver scelto un prodotto Beko. Speriamo che Lei riesca ad otteneri risultati migliorari da quello prodotto, realizzato con Tecnologia di alta qualità e all'avanguardia. Pertanto, legga questo intero manuale utente e tutti gli altri documenti allegati con attenzione prima di utilizzato il prodotto e lo conservi come riferimento per usi futuri. Se passa il prodotto ad altre persone, dia loro sono quello manuale utente. Segua tutte le avvertenze e le informazioni del manuale utente.
Ricordi che questo manuale utente puòanche essere applicato a molti altri modelli. Le differenze tra i modelli sono descripte eschiplicitamente nel manuale.
Significato dei symboli
I seguenti simboli sono utilizzati in diversesezioni del presente manuale:
Informazioni importanti e suggerimenti utili sull'utilizzo.
AVVERTENZA: Awertenze di situazioni pericolose relative alla sicurezza della vita e della proprietà.
Avvertenza per shock elettrico.
Avvertenza di superfici calde.
Questo prodotto è stato prodotto in moderni impianti rispettosi dell'ambiente,enza causare danni alla natura.
1 Istruzioni importanti sulla sicurezza e l'ambiente 141-144
1.1 Sicurezza generale 141
1.1.1 Sicurezza elettrica 141
1.1.2 Sicurezza del prodotto 142
1.1.3 Sicurezza dei bambini 143
1.2 Uso previsto 143
1.3 Conformità con la direttiva RAEE e smaltimento dei rifiuti 144
1.4 Informazioni di imballaggio. 144
2 Specifiche tecniche dell'apparecchio 145
3 Installazione dell'apparecchio 146-150
3.1.Collegamento elettrico. 146
3.2.Installazione 146
3.2.1 Prima di avviare l'installazione: 146
3.2.2 Preparazione del gruppo della cappa sulla parete 148
3.2.3 Montaggio del tubo della cappa 149
3.2.4 Montaggio della cappa sulla parete 150
4 Funzionamento dell'apparecchio 153
4.1 Funzionamento 153
4.2 Controllo con livelli 153
4.3 Allarmechio del grasso 153
4.4 Allarme filtr del carbone 153
4.5 Utilizzo ad efficienza energetica: 153
5 Pulizia e manutenzione 154-155
5.1Pulizia 154
5.2 Pulizia del pannello di vetro 154
5.3 Filtr del carbone (solo modelli filtrati). 154
Filtro del carbone circolare 154
5.4 Filtrodel grasso 154
5.5Pulizia 155
5.6 Sostituzione delle lampadine 155
1
Istruzioni importanti sulla sicurezza e l'ambiente
Questa sezione contiene istruzioni di sicurezza che consentono di prevenire il pericolo di lesioni personali o di danni materiali. L'inosservanza di queste istruzioni invalida la garanzia accordata.
1.1 Sicurezza generale
- Far sempre eseguire le procedure di installmente e riparazione dall'agente autorizzato per l'assistenza. Il produttore non sare considerato responsable dei danni derivanti da personne non autorizzate.
- Questo apparecchio non è concepito per l'utilizzo da parte di persona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancata esperenza o conoscenze. I bambini devono essere controllati per assicurarsi che non giochino con l'apparecchio.
1.1.1 Sicurezza elettrica
-
Scollegare sempre il prodotto alla rete durante le procedure di installazione, manutenzione, pulizia e riparazione.
-
Se il cavo di alimentazione èGUASTO,questodeveseessere sostituito dauna persona qualificata,certificata dal produttore,servizio post-vendita o simile (preferibilmente un elettricista) o una persona descritta dall'importatore.
La tensione di funzionamento va da 220 a 240 volt.
In caso di guasti all'apparecchio, non utilizzato a meno che non venga riparato da un agente autorizzato per l'assistenza. C'e il rischio di shock elettrico!
Noninstradare il cavo vicino al piano cottura. Altrimenti il cavo di alimentazione potrebbe provocare un incendio poiché si scioglie lavorante.
Non collegare la cappa prima che di aver completato l'installazione.
Per ottener le prestazioni migliorieri, il conduittore esterno non deve essere più lungo di 4 m. Non deve contentere più di 2 angoli perpendiculari (90^) e il diametro deve essere min. 120mm - Scollegare l'apparecchio alla rete prima di qualsiasi intervento alle parti interne dello stesso.
- Usare l'apparecchio solo con una presa con messa a terra.
1
Istruzioni importanti sulla sicurezza e l'ambiente
1.1.2 Sicurezza del prodotto
- Si può utilizzare un tubo con un diametro di 120 mm o 150 mm per il collegamento del tubo della cappa.
Non eseguire collegamenti ai tubi collegati a piani cottura, tubi di sfiato o tubi con fiamme alte. Rispettare le norme previste dalle autorità per lo scarico dell'aria di sfiato. - L'altezza tra la superficie inferiore della cappa e la superficie superiore di piano cottura/forno non deve essere inferiore a 50 cm per i fornelli a gas e 45 cm per i fornelli elettrici.
Non utilizzare la cappa senza i filtri di alluminio e non rimuovere i filtri durante il funzionamento.
Non toccare mai le lampadine della cappa dopo averle utilizzate a lungo. Le lampadine calde possono ustionare la mano. - Evitare fiamme alte sotto il prodotto. Altrimenti particelle sul filtrò dell'olio possono bruciare e portare a un incendio.
- Accendere il piano cottura dopo aver posizionato pentole o padelle sullo stesso.
Altrimenti il calore in aumento pottrebbe deformare alcune parti del prodotto.
- Specnere il piano cottura prima di rimuovere pentole o padelle.
- Evitare materiali infiammabili除去la cappa.
- L'olio può prendere fuoco nelle sfrigge. Pertanto fare attenzione a panni e tende.
Non lasciare mai la cucina senza supervisione quando si frigge; l'olio bollente potrebbe provocare un incendio. - C'e rischio di incendio se la cappa non viene pulita secondo gli intervalli specificati.
- Prestare un'attenzione estrema e indossare i guanti quando si pulisce la cappa.
- Consigliamo di avviare l'apparecchio quale minuto prima di cominciare a cucinare, per accrescere la forza di aspirazione. Così siavrà un'aspirazione continua e stabile quando si creano i vapori.
Utilizzare la cappa per 15 minuti,.
ancora dopo aver completato la.
cottura o la frittura per rimuovere il vapore e l'odore della cottura.
dalla cucina.
1
Istruzioni importanti sulla sicurezza e l'ambiente
- Quando la cappa è in uso, soprattutto con la cucina a gas, assicurar che l'ambiente sia ventilato con aria pulita.
- Prestareattenzione a non collegare l'apparecchio ai tubiutilizzati da dispositivi non elettrici. (Per es.: tubo del riscaldatore).
- Il funzionamento simultaneo e corretto della cappa e di un'alto dispositivo che richiede aria è possibile solo quando si raggiunge una Bassa pressione di 4 Pa (0,04 mbar), evitandoosi il riassorbimento del gas. Ciò cui essere possibile solo facendo arrivare l'aria da aperture scoperte (porta, finestra, aperture di ventilazione o altre misure tecniche). Prestare la massima attenzione alla fornitura di un flusso d'aria sufficiente. Un tubo che fornisce ingresso/scarico di aria non è sufficiente allo scopo.
1.1.3 Sicurezza dei bambini
-
I materiali di imballaggio sono pericolosi per i bambini. Tenere i materiali di imballaggio in un luogo sicuro, fuori alla portata dei bambini.
-
I materiali elettrici sono pericolosi per i bambini. Tenere i bambini lontani dall'apparecchio. I bambini non devono giocare con l'apparecchio.
- Il presente apparecchio può essere utilizzato da bambini a partire da 8 anni di età e da persone con disponità fisiche, sensoriali o mentali limitate o che non hanno conoscenze ed esperienza, a condizione che siano sotto supervisione per un uso sicuro del prodotto o siano stati astruiti e comprehendano i potenziali pericoli derivanti dall'uso del prodotto. I bambini non devono giocare con l'apparecchio.
- CAUTELA: Le parti accessibili potrebbero surriscaldarsi quando siutilizza un dispositivo di cottura.
1.2 Uso previsto
- Questo apparecchio è concepito per uso domestico. Non è idoneo a un uso commerciale e non deve essere usato altri il suo uso previsto.
- Il produttore non sare responsabile per danni provocati da uso o gestione non corretti.
1
Istruzioni importanti sulla sicurezza e l'ambiente
- La vita di servizio dell'apparecchio è 10 anni. Questo è il periodo pre-visto per la disponibilità delle parti di ricambio necessarie al funzionamento corretto del prodotto.
AVVERTENZA: Se non si fissano le viti in conformità alle istruzioni fornite nel manuale possono causare pericolilelettrici.
1.3 Conformità con la direttiva RAEE e smaltimento dei rifiuti
Questo prodotto è conforme alla direttiva UE RAEE (2012/19/UE). Questo prodotto presenta un significato di classificazione per gli appearecchi elettrici ed elettronici (RAEE).
Questo prodotto è stato realizzato con parti e materiali di alta qualità che possono essere riutilizzati e sono adatti ad essere riciclati. Non smaltire il prodotto con normali rifiuti domestici o altri alla fine della vita di servizio. Portarlo ad un centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare le autorità locali per conoscere quali sono i questi centri di raccolta.
Conformità alla direttiva RoHS:
Il prodotto acquistato è conforme alla direttiva UE RoHS (2011/65/UE). Non contiene materiali dannosi e proibiti specificati nella Direttiva.
1.4 Informazioni di imballaggio
L'imballaggio del prodotto è fatto di materiali ricolabili in conformità con la normativa nazionale. Non smaltire materia-
li di imballaggio con i rifiuti domestici o altri rifiuti. Portarli ai punti di raccolta per materiali di imballaggio previsti dalle autorità locali.

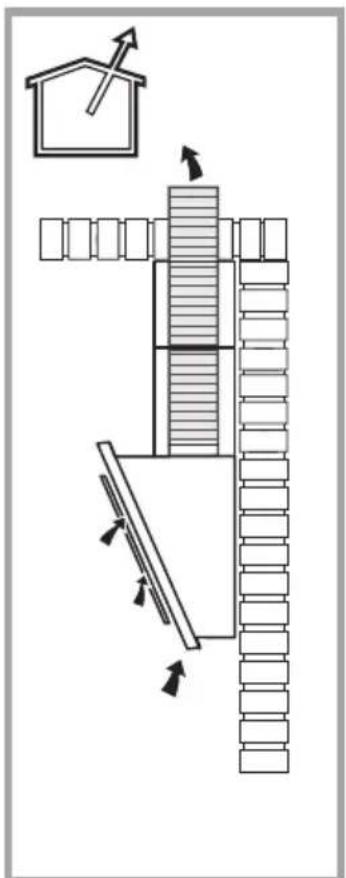

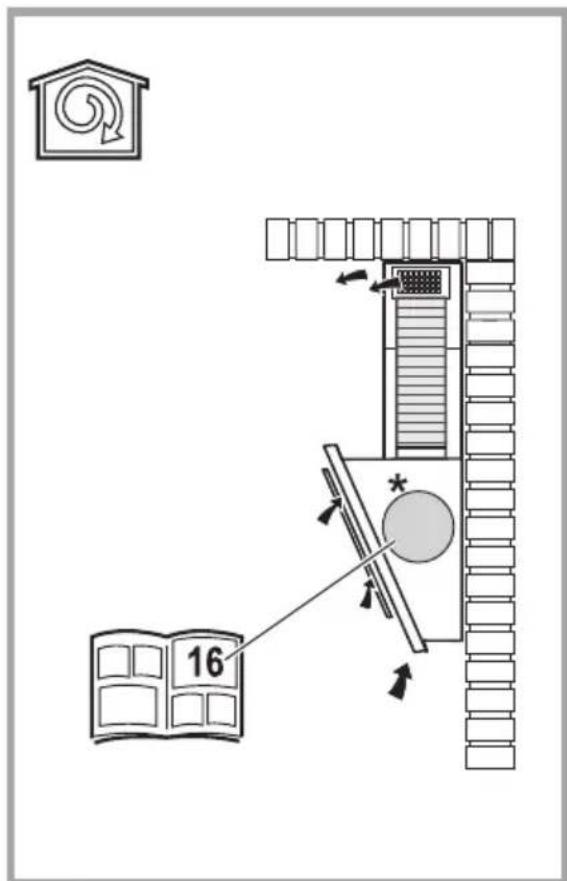

2 Specifiche tecniche dell'apparecchio
I contrassegni sul prodotto o i valori dichiarati in altri documenti in dotazione con il prodotto sono valori ottenuti in condizioni di lavoratorioo secondo gli standard pertinenti. Questi valori potrebbero variare a seconda delle condizioni di funzionamento e ambientali del prodotto.
3 Installazione dell'apparecchio
Consultare l'agente autorizzato per l'assistenza per l'installazione della cappa.
*La preparazione della posizione e l'installazione elettrica per il prodotto sono responsabilità del cliente.
AVVERTENZA: Rimuovere la pellecola protettiva (se presente) alla cappa e alla superficie del tubo dopo il montaggio.
L'altezza tra la superficie inferiore della cappa e la superficie superiore di piano cottura non deve essere inferiore a 50 cm per i fornelli a gas e 45 cm per i fornelli elettrici.
Far eseguire il collegamento elettrico da un elettricista qualificato.
Montare il prodotto in modo da poter raggiungere il collegamento elettrico (spina, presa) lavoramente归来 il montaggio.
Le dimensioni sono date in mm.
3.1. Collegamento elettrico
- L'alimentazione elettrica di rete deve essere conforme ai valori forniti sulla targhetta all'interno della cappa. Collegare la cappa alla presa in conformità alle norme vigentitramite una presa e posizionarla all'interno dell'area accessibile. Dopo l'infallazione, se ildispositivo non ha una presa (collegamento di alimentazione alla rete diretta) o la presa è fuori portata,utilizzare un interrottore adoppio polo in linea con le norme,che consenta lo scollegamento della presa di corrente incircistanze relative alla sovracorrente di category III.
AVVERTENZA: Prima di ricollegare la cappa alla fonte di alimentazione principale e di controllare il funzionamento corretto, accertarsi che il cavo di alimentazione sia collegato correttamente.
- La cappa è dotata di uno speciale cavo di alimentazione. Contattare l'agente di assistenza autorizzato se il cavo di alimentazione è danneggiato.
3.2.Installazione
3.2.1 Prima di arrivare l'installazione:
- Verificare che il prodotto acquistato abbia le dimensioni corrente per il luogo d'installazione.
- Rimuovere il filtro del carbone attivo (*) se fornito (vedere il relative paragrafo). Essi saranno installati solo se si desidera utilizzato la cappa come modello filtrato.
- Verificare che ci siano altri materiali (come confazione viti () , scheda di garanzia () , ecc.) forniti nella cappa e se disponibili, rimuoverli et tenerli da parte.
- Se possibile, rimuovere il piano cottura libero o scorrevole e tirare da un lato per raggiungere lavoramente la parete / soffitto. Se non è possibile, coprire il ripiano, il piano cottura o il forno con un panno protettivo spesso per poterli proteggere da danni e polvere. Selezionare una superficie piatta per installare l'apparecchio. Coprire la superficie con un panno protettivo e posizionare tutte le parti a tettuccio della cappa e la minuteria nel panno.
- Inoltre, verificare se una presa è disponibile nell'area di montaggio della cappa (sull'area accessibile dopo il montaggio della cappa) e verificare se il collegamento della cappa all'esterno (solo per il modello con aspirazione) è possibile.
B Installazione dell'apparecchio
- Terminare tutte le operazioni necessarie relative alla parete (ad es. collegamento spina di alimentazione e/o aperture di un foro per il tubo di scarico).
Per consentire il fissaggio della cappa su vari tipi di parete/soffitto sono disponibili tasselli larghi. Inoltre, la conformità dei materiali al tipo di parete/soffitto deve essere confirmata da un tecnico qualificato. La parete/soffitto deve essere in grado di supportare la cappa. Non montare l'apparecchio su piastrelle, superfici di gesso o silicone. Montaggio solo su una parete.
Se sono presenti un pannello e/o una paretela laterale e/o arredi, verificare che ci sia spazio sufficiente per il montaggio della cappa e che il pannello di controllo sia migliormente accessibile.

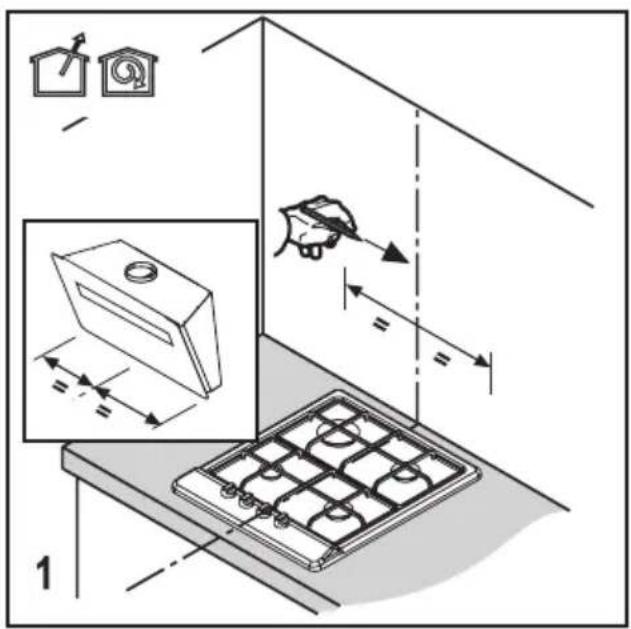

3.2.2 Preparazione del gruppo della cappa sulla parete
Le informazioni necessarie per la preparazione del pezzo di montaggio della cappa sono date di seguito.

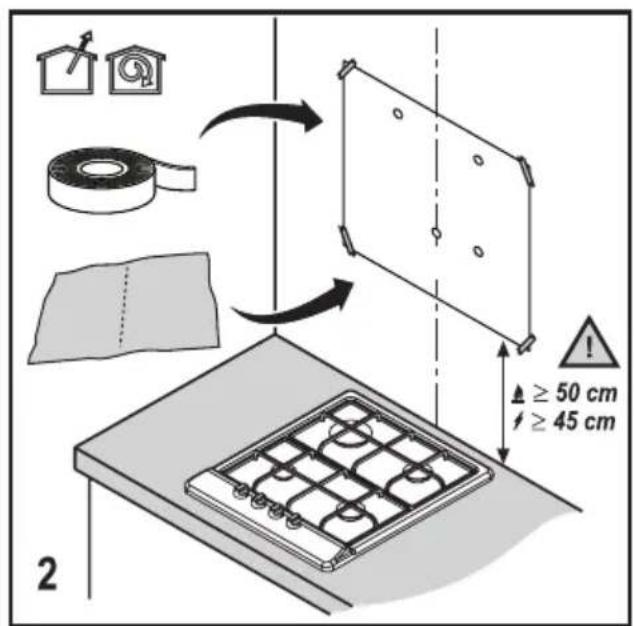

- Marcare la superficie dove si deve appendere lo schema di montaggio. (Figura 1)
- Fissare lo schema di montaggio sul pezzo di montaggio della cappa. (Figura 2)

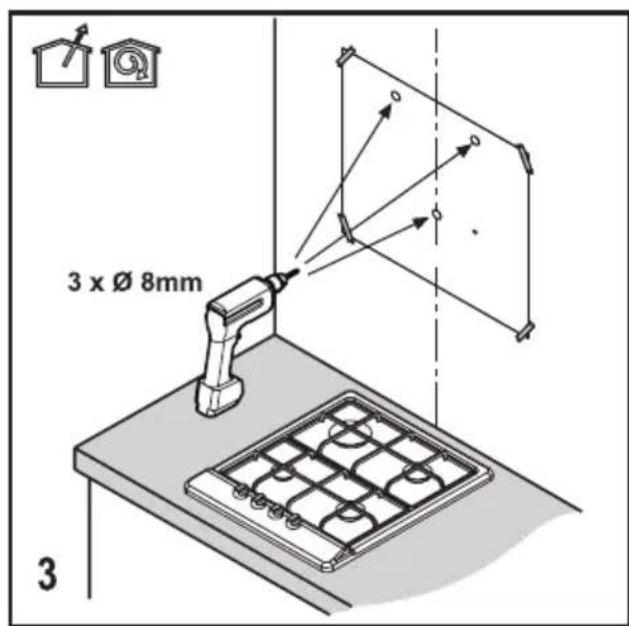

- Eseguire un foro con 0 8 mm sui punti segnati. (Figura 3)

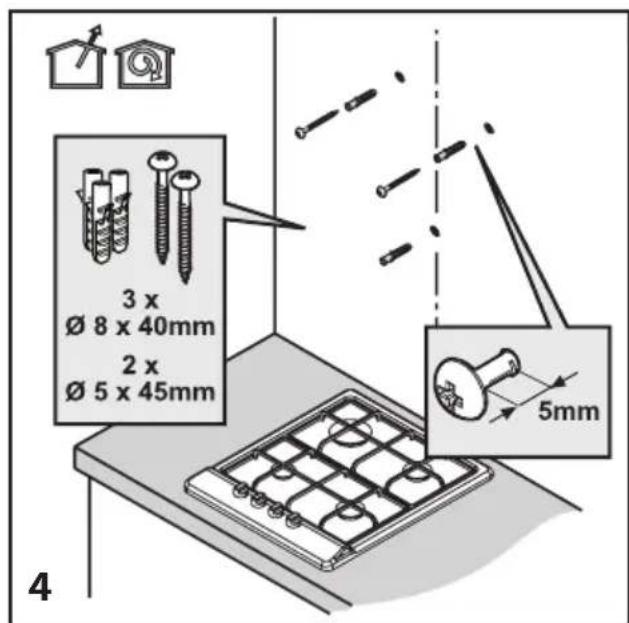

- Martellare 3 tasselli da 08 × 40 mm nei fori eseguiti. Avvitare 2 viti di aggancio da 05 × 45 mm nei tasselli colpiti in precedenza con il martello. Deve esserci una distance di 5 ~mm tra la testa della vite e la parete. (Figura 4)

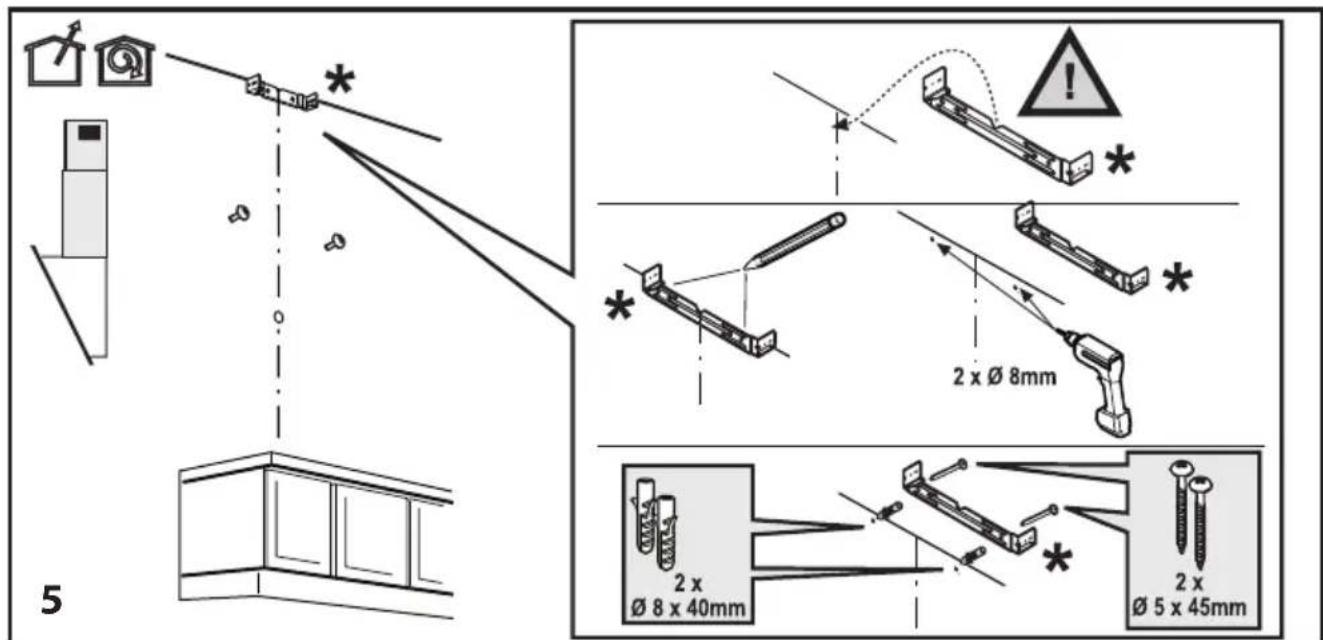

3.2.3 Montaggio del tubo della cappa
Eseguire i fori sui punti segnati con 08 mm per poter collegare la piastra del tubo. Martellare 2 tasselli da 8x40 mm nei fori eseguiti. Avvitare 2 viti di aggancio da 5x45 mm nei tasselli colpiti in precedenza con il martello. (Figura 5)
3 Installazione dell'apparecchio
3.2.4 Montaggio della cappa sulla parete

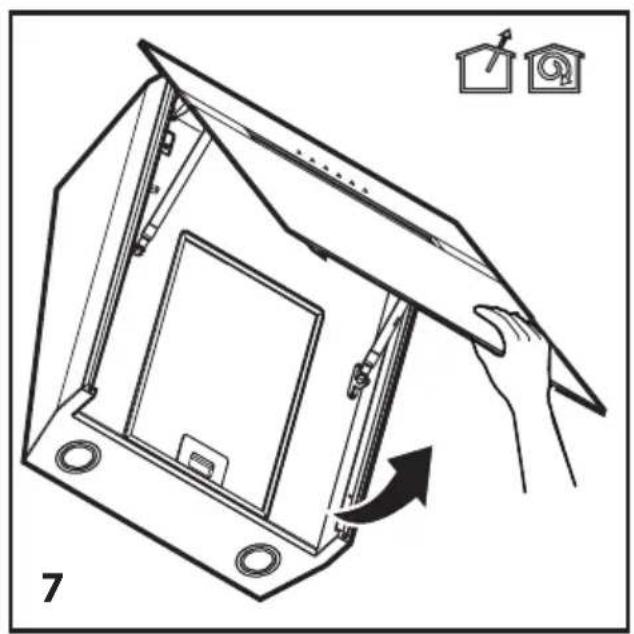

- Rimuovere il pannello anteriore per collegare la cappa alla parete. (Figura 7)

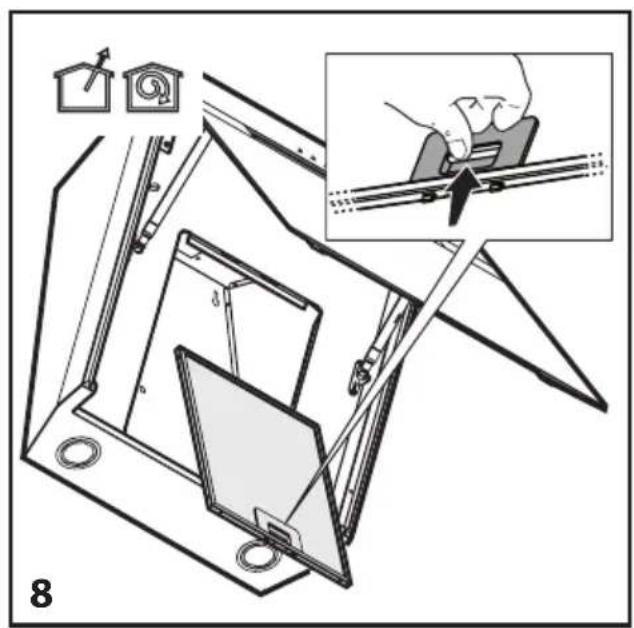

2. Rimuovere i filtri. (Figura 8)

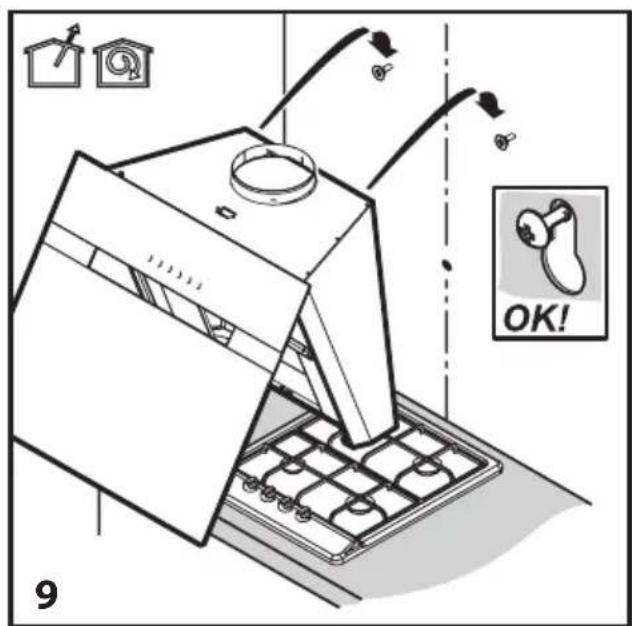

- Posizione are la cappa in modo che le viti corrispondano alle teste delle viti. (Figura 9)

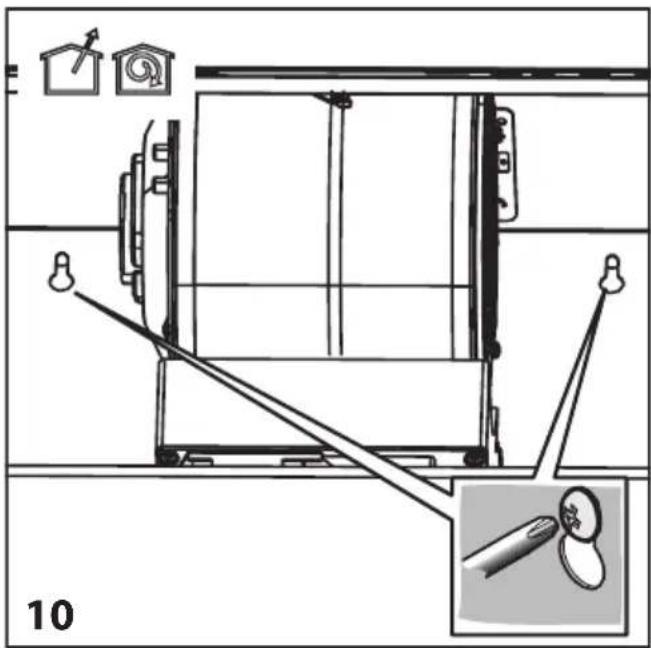

4. Serrare le viti per fissare la cappa. (Figura 10)
3 Installazione dell'apparecchio

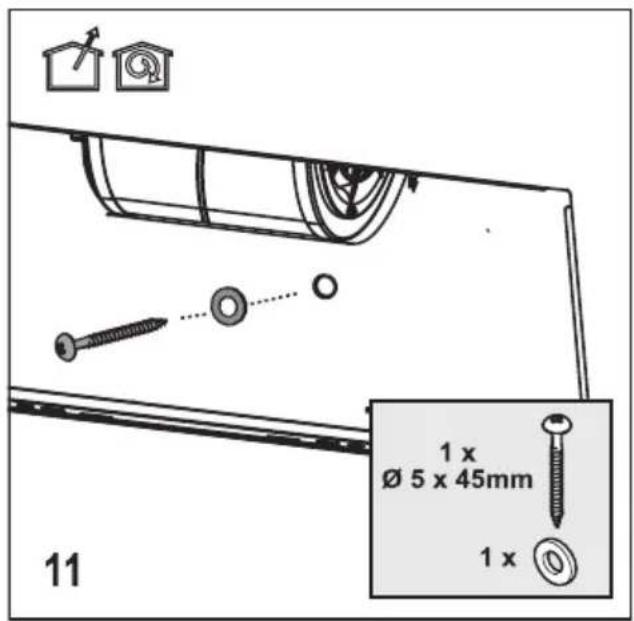

- Per poter fissare la cappa, utiliser que le rondelle e serrare le viti 0 5x45. (Figura 11)

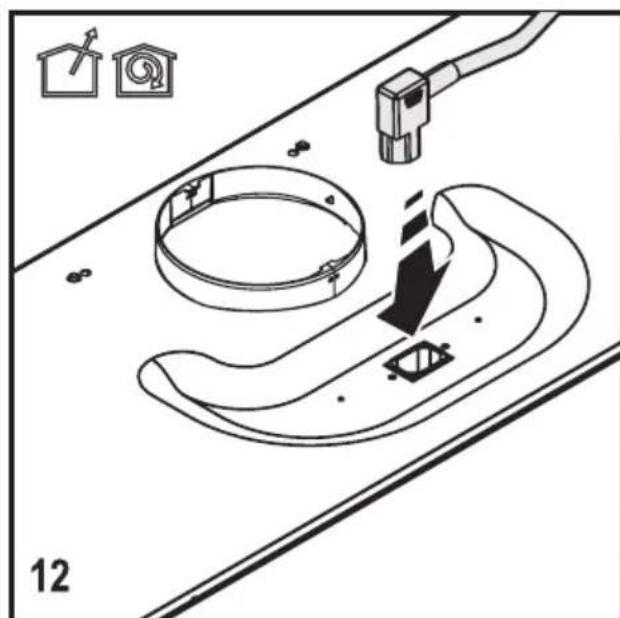

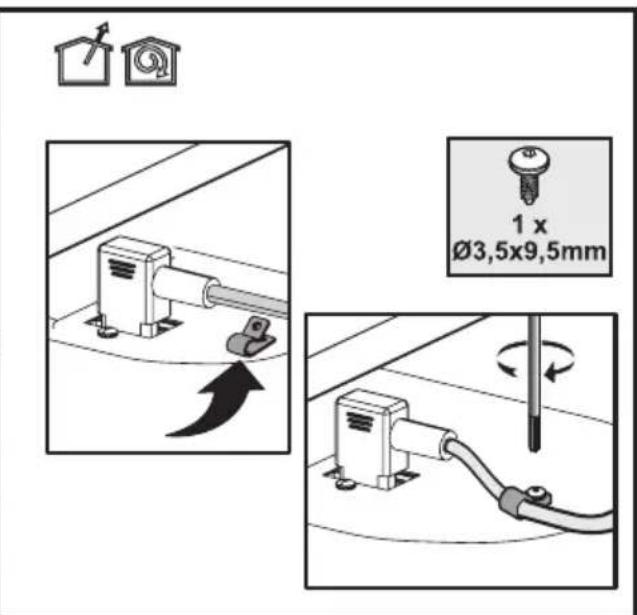

- Collegare il cavo di alimentazione. Utilizzare la vite 0 3.5x9.5 per fissare il cavo. (Figure 12)
B Installazione dell'apparecchio

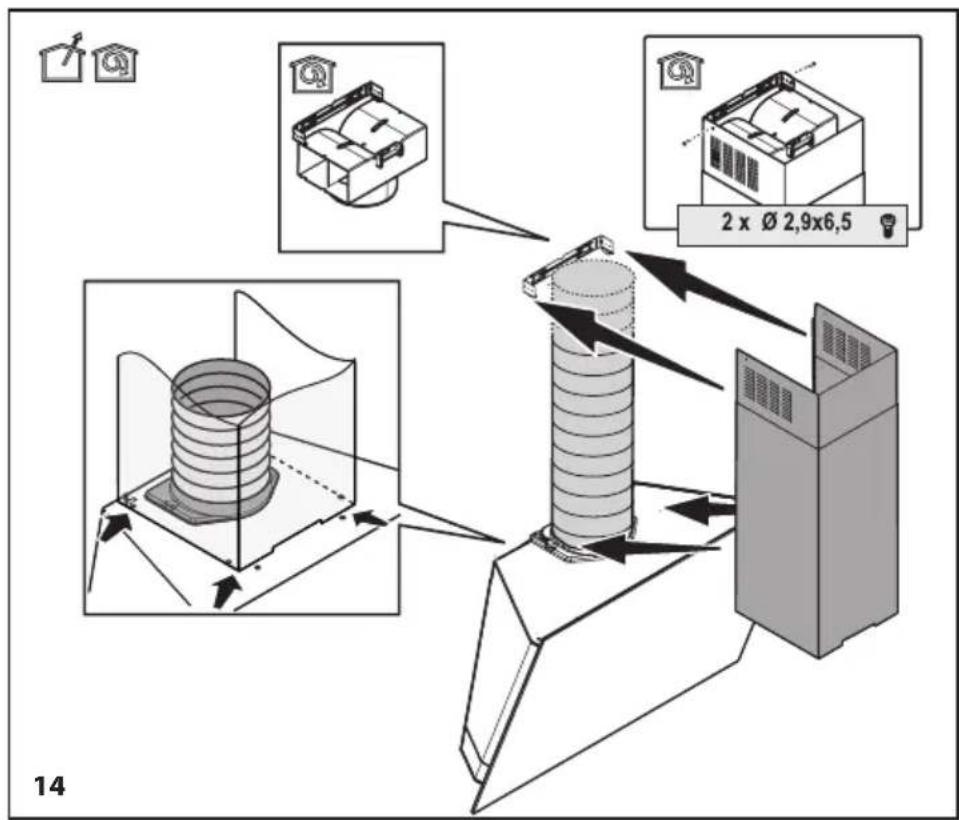

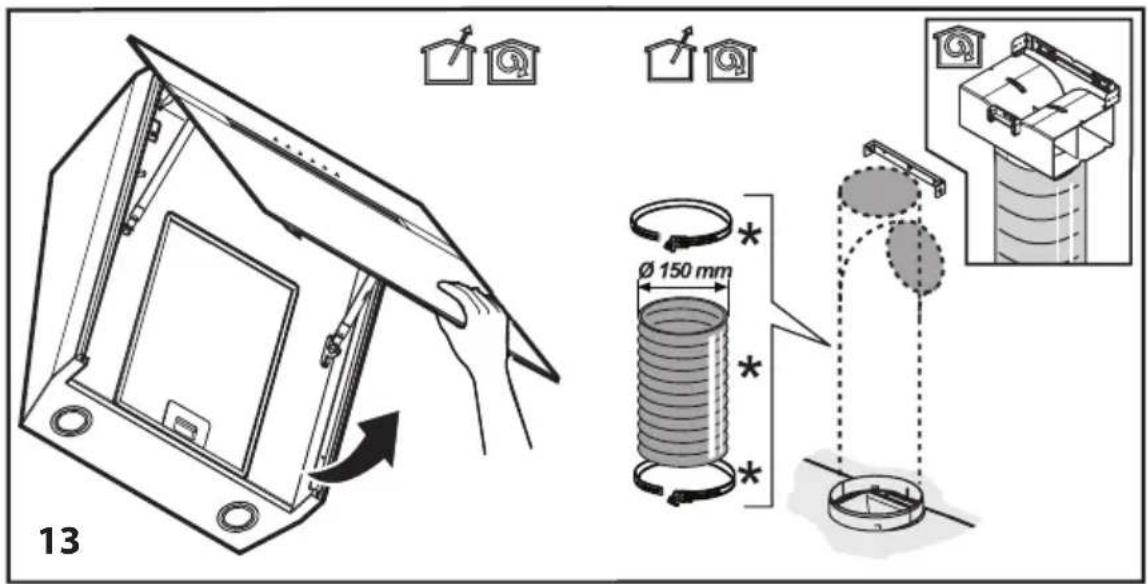

- Posizione are il collegamento del tubo secondo le figure. (Figura 13, 14)
4 Funzionamento dell'apparecchio
4.1 Funzionamento
- Utilizzare un'alimentazione di aspirazione elevata, se in cucina si forma vapore eccessivo. Si consiglia di accendere l'unità di aspirazione a cappa per piano cottura 5 minuti prima di iniziare a cucinare e di lasciarla in funzione durante e per 15 minuti dopo la cottura.
4.2 Controllo con livelli
T1. Tasto ON/OFF. Se l'apparecchio è OFF, accenderlo. Se l'apparecchio si trova a qualiasi livello di velocità, spegnerlo.
T2. Aziona l'apparecchio in livelli di velocità 1, 2 e 3.
Aziona l'apparecchio a livello di velocità 1. Il LED 1 si accende.
Aziona l'apparecchio a livello di velocità 2. Il LED 2 si accende.
Aziona l'apparecchio a livello di velocità 3. Il LED 3 si accende.
T3. Aziona l'apparecchio a livello di velocità 4 per 5 minuti. Mention l'apparecchio è in funzione a qualsiasi livello (1, 2, 3) se questo tasto è premuto, il LED di velocità della corrente diventa fisso e il LED di velocità 4 lampeggia. Al termine dei 5 minuti, il LED livello di velocità 4 si spegne e il prodotto esce alla modalità di velocità max. Se il tasto del livello di velocità 4 viene premuto prima che i 5 minuti siano terminati, il prodotto esce alla modalità di velocità max.
T4. Tasto lampadina ON/OFF. Premere rapidamente quello tasto per accendere/spegnere la lampadina. Premere e tenere premuto per più di 1 secondo per selezionare uno dei 5 livelli di luminosità.
4.3 Allarmehetto del grasso
Il lampeggiamento del LED 1 avverte l'utente per la pulizia del filtro di metallo. Quando si attiva quello allarme, è il momento di pulire il filtro del grasso. Premere e tenere premuto il tasto ON/OFF per 3 secondi per resettare l'avvertimento quando il prodotto è in funzione. Il LED 1 smette di lampeggiare.
4.4 Allarme filtro del carbone
Il prodotto è fornito con l'allarme filtrò carbone disattivato. Premere e tenere premuti i tasti 1 e 2 per 3 secondi per attivare l'avventenza di pulizia del filtrò carbone, nelle il prodotto è OFF. Prima il LED 1 e poi il LED 1 e 2 si accendono e indicano 'che l'avventenza è attivata. Premere e tenere premuti i tasti 1 e 2 per 3 secondi per disattivare l'avventenza perché il prodotto è OFF. Prima il LED 1 e 2, poi il LED 1 si accendono e indicano che l'avventenza è disattivata.
Il lampeggiamento del LED 2 avverte l'utente per la pulizia del filtr di carbone. Premere e tenere premuto il tasto ON/OFF per 3 secondi per resettare l'avventamento quando il prodotto è in funzione.
Se entrambé le avventenze del filtrò metallo e carbone sono attivate simultaneamente, il reset deve essere eseguito separatamente per ogni avvertimento.
4.5 Utilizzo ad efficienza energetica:
- Quando si utilizes la cappa, regolare il livello di velocità secondo l'intensità dell'odore e del vapore per evitare un consumo energetico non necessario.
- Utilizzareassevelocitàincondizioni normali (1-2)evelocitaelevate(3-4)quando odore evaporisono più intensi.
- Le lampadine sulla cappa sono concepite per iluminare la zona di cottura. Utilizzarle per illuminare l'ambiente/la cucina provoca un consumo energetico non necessario, nonché illuminazione inadequata.
5 Pulizia e manutenzione
5.1 Pulizia
- Prima di pulizia e manutenzione, scollegare l'apparecchio o spegnere l'interruttore principale o allentare/specnere il fusibile che alimenta la cappa.
- La cappa deve essere pulita regolarmente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri del grasso) internamente ed esternamente.
- Pulire la cappa utilizzato un panno pulito inumidito con una miscela di acqua calda e detergente liquido neutro.
Nonutilizzare prodotti abrasivi. NON UTILIZZARE ALCOOLI
AVVERTENZA: L'inosservanza delle istruzioni di pulizia di base della cappa e della sostituzione dei filtri cui cui sono incoenio.
- Per quello motivo, consigliamo di seguire le seguentiistruzioni.
- Il produttore non può essere ritenuto responsabile dei danni al motore e da incendi causati da manutenzione inadequata o che non seguono le raccomandazioni di sicurezza menzionate sopra.
5.2 Pulizia del pannello di vetro
- Le superfici del pannello di vetro e di aspirazione devono essere pulite con lo stesso intervallo valido per i filtri del grasso.
- Pulire con un panno umido e un detergente liquido neutro.
- Evitare di utilizzato prodotti abrasivi. NON PULIRE CON ALCOOL!
5.3 Filtro del carbone (solo modelli filtrati)
- Dopo un lungo periodo d'uso, il filtro del carbone può dipendere completamente dal tipo di cottura e se il filtrro dell'olio viene pulito regolarmente.
- In agli caso, la cartuccia deve essere sostituita almeno agli quattro mesi (o quando ilsystema indicatore di riempimento del filtrro indica che il filtrro deve essere sostituito, se disponibile nel modello). (Figura 16)
- Ilchio del carbone non pue essere lavato e riutilizzato.

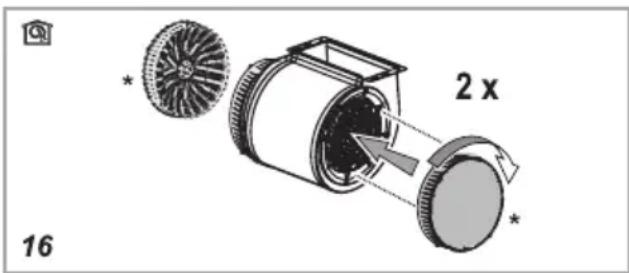

Filtro del carbone circolare
- Posizione are unchiovino alle gabbie di protezione del propulsore a motore, quindi ruotare la parte in senso orario.
- Per lo smontaggio, ruotare la parte in senso antiorario.
5.4 Filtro del grasso
- Ritiene le particelle di grasso causate dal processo di cottura.
- Il filtró del grasso deve essere pulito mensilmente (o ilsystema indicatori di riempimento del filtrò, se disponibile nel modello acquistato, indica quando è il momento) utilizzando un detergente privo di acido a mano o in una lavastoviglia con una Bassa temperatura e un programma breve.
- Se lavato in lavastoviglia, il colore del filtro del grasso più attenuarsi leggermente, macision non influisce sulla capacité di filtraggio.
5 Pulizia e manutenzione

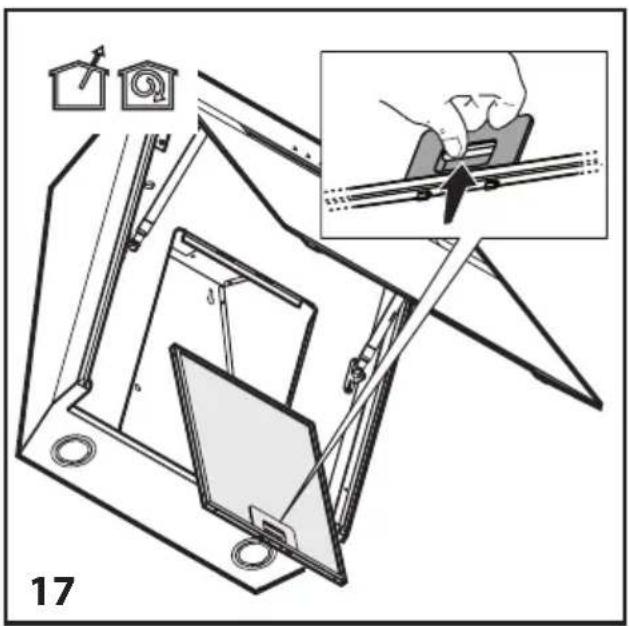

- Tirare la leva di sblocco a molla per poter rimuovere il filtrro del grasso. (Figura 17)
5.5 Pulizia
In particolare non trascurare di pulire la cappa subito dopo aver fritto.
Utilizzare un panno morbido immerso in detersivo liquido per pulire la superficie esterna della cappa.
- Per la pulizia non utilizzato mai materiali abrasivi o che grafiano.
- Si possono utilizzato gli agenti per la pulizia disponibili in commercio per il grasso persistente, seguendo le avvertenze sul prodotto. Per non graffiare il corpo in acciaio spazzolato, pulire nella stessa direzione del disegno.
Non utilizzato agenti per la pulizia contenti acido cloridrico, candeggina o polveri abrasive per conservare la qualità superficie del prodotto. Utilizzato un panno umido in acqua saponata o uno speciale spray per la pulizia in acciaio inox per le superfici in acciaio inox. Rimuovere la pellicola protettiva dell'apparecchio.
Attenzione: Se non si rispetto ano le istruzioni su pulizia e sostituzione dei filtri della cappa, è possibile che si inneschi un incendio.
Se è necessario trasportare l'apparecchio:
Conservare l'imballaggio originale dell'apparecchio. Trasportare l'apparecchio con il suo imballaggio originale e seguire i contrassegni relativi al trasporto sull'imballaggio originale.
Se non si ha la confezione originale:
Non mettere oggetti pesanti sulla cappa.
Proteggere la superficie esterna da colpi.
- Imballare il prodotto in modo che non si danneggi durante il trasporto.
5.6 Sostituzione delle lampadine
AVVERTENZA: Prima di toccare le lampadine, accertarsi che si sono raffreddate.
Contattare l'agente per l'assistenza autorizzato per la sostituzione della lampadina.
