HCA62844ZH - вытяжка BEKO - Бесплатное руководство пользователя

Бренд	Beko
Модель	HCA62844ZH
Тип продукта	Кухонная вытяжка
Питание	220-240 В ~ 50/60 Гц
Диаметр вытяжного воздуховода	120 мм или 150 мм
Минимальная высота установки (над варочной поверхностью)	50 см (газ) / 45 см (электричество)
Режимы использования	Отвод наружу или рециркуляция с угольным фильтром
Тип фильтра	Металлический жировой фильтр (моющийся) + Угольный фильтр (опционально, замена каждые 4 месяца)
Количество скоростей	4 скорости (1-3 обычные + 1 ускоренная с таймером на 5 мин)
Освещение	Светодиодные лампы с 5 уровнями яркости
Управление	Сенсорные кнопки (Вкл/Выкл, скорость, освещение, сигнализация)
Индикаторы	Сигнализация насыщения жирового фильтра (мигает LED 1) и угольного фильтра (мигает LED 2, активируемая)
Очистка	Регулярная очистка влажной тряпкой и нейтральным моющим средством; жировой фильтр можно мыть в посудомоечной машине
Безопасность	Отключать перед обслуживанием; не использовать без фильтров; избегать открытого огня; установка профессионалом
Запасные части	Доступны через авторизованный сервис (лампы, фильтры и т.д.)
Гарантия	Соответствует европейским стандартам; срок службы запасных частей 10 лет

Часто задаваемые вопросы - HCA62844ZH BEKO

Какая минимальная высота между вытяжкой и варочной поверхностью?

Минимальная высота составляет 50 см для газовых варочных панелей и 45 см для электрических.

Как чистить жировой фильтр?

Металлический жировой фильтр очищается вручную некислотным моющим средством или в посудомоечной машине при низкой температуре и коротком цикле. Его необходимо чистить каждый месяц или при срабатывании сигнализации (мигает LED 1).

Когда и как заменять угольный фильтр?

Угольный фильтр необходимо заменять каждые 4 месяца (или чаще в зависимости от использования). Для замены поверните фильтр против часовой стрелки, чтобы снять, затем установите новый, поворачивая по часовой стрелке.

Как сбросить сигнализацию жирового фильтра?

Когда индикатор LED 1 мигает, нажмите кнопку Вкл/Выкл и удерживайте ее 3 секунды при работающей вытяжке. Индикатор погаснет.

Можно ли использовать вытяжку без фильтра?

Нет, запрещено использовать вытяжку без жировых фильтров, так как это может привести к возгоранию. Никогда не снимайте фильтры во время работы.

Как активировать сигнализацию угольного фильтра?

При выключенной вытяжке одновременно нажмите кнопки 1 и 2 на 3 секунды. Сначала загорится LED 1, затем LED 1+2, подтверждая активацию. Для деактивации повторите операцию.

Что делать, если лампы не загораются?

Сначала проверьте, включена ли вытяжка. Если проблема сохраняется, обратитесь в авторизованный сервис для замены. Не пытайтесь заменить лампы самостоятельно.

Какой диаметр вытяжного воздуховода использовать?

Можно использовать воздуховод диаметром 120 мм или 150 мм. Длина воздуховода не должна превышать 4 метра и содержать не более 2 поворотов на 90°.

Может ли вытяжка работать в режиме рециркуляции?

Да, если установлен угольный фильтр (входит в комплект в зависимости от модели). В режиме рециркуляции воздух фильтруется и возвращается обратно в помещение.

Как использовать ускоренную скорость (скорость 4)?

Нажмите кнопку T3 (скорость 4). Вытяжка работает на максимальной скорости в течение 5 минут, затем автоматически возвращается к предыдущей скорости. Вы также можете выйти из режима ускорения, повторно нажав T3.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCA62844ZH BEKO

ПРЕДОСТЕРЕЖЕНИЕ: предупреждения об опасности травмирования и повреждения имущества.

Предупреждение об опасности поражения электрическим током.

Предупреждение о горячей поверхности.

Это изделие изготовлено на экологически безвредном, современном оборудовании, без нанесения ущерба окружающей среде.

1 Важные инструкции по технике безопасности и защите окружающей среды 210-214

1.1. Общая безопасность 210 1.1.1. Электрическая безопасность 210 1.1.2. Эксплуатационная безопасность изделия 211 1.1.3. Безопасность детей 213 1.2. Назначение изделия 213 1.3. Соответствие директивам ЕС по ограничению использования вредных веществ: 214

Соответствие директивам ЕС по ограничению использования вредных веществ: 214

1.4. Информация об упаковке 214

2 Технические характеристики прибора 215

3 Установка прибора 216-220

3.1. Подключение питания 216 3.2. Установка 216 3.2.1. Предназначение установки 216 3.2.2. Подготовка к креплению вытяжки к стене 218 3.2.3. Сборка вытяжной трубы 219 3.2.4. Подготовка к креплению вытяжки к стене 220

4 Эксплуатация прибора 223-224

4.1. Эксплуатация 223 4.2. Управление скоростью работы 223 4.3. Сигнал фильтра-жироуловителя 223 4.4. Сигнал угольного фильтра 223 4.5. Энергоэффективное использование 224

5 Чистка и уход 225-226

5.1. Чистка 225 5.2. Очистка стеклянной панели 225 5.3. Угольный фильтр (только для моделей с фильтрами) 225 Круговой угольный фильтр 225 5.4. Фильтр-жироуловитель 225 5.5. Чистка 226 5.6. Замена ламп 226

Важные инструкции по технике безопасности и защите окружающей среды

В этом разделе собраны правила техники безопасности, соблюдение которых позволит избежать травмирования или материального ущерба. При несоблюдении этих правил все гарантийные обязательства аннулируются.

1.1. Общая безопасность

• Работы по установке и ремонту должны выполняться авторизованным техническим специалистом. Фирма-производитель не несет ответственности за неисправности, возникшие по вине неуполномоченных лиц. Данный электроприбор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями либо не имеющими опыта и знаний. Необходимо следить за тем, чтобы дети не играли с электроприбором.

1.1.1. Электрическая безопасность

Необходимо всегда отключать прибор от электросети во время процедур установки, технического обслуживания, очистки и ремонта. Во избежание возможных опасностей замену поврежденного шнура питания должен производить только уполномоченный производителем сервисный центр или специалист соответствующей квалификации (предпочтительно электрик) либо лицо, назначенное импортером.

• Рабочее напряжение составляет 220-240 В. Не следует использовать прибор в неисправном состоянии, пока он не будет отремонтирован авторизованным техническим специалистом. Опасность поражения электрическим током! Не следует прокладывать шнур питания вблизи конфорок. В противном случае может возникнуть пожар, поскольку шнур питания быстро плавится.

Важные инструкции по технике безопасности и защите окружающей среды

Запрещено включать телевизоры в розетку, пока установка не будет полностью завершена. Для получения оптимальных характеристик длина внешнего проводника не должна превышать 4 м. Не следует сгибать проводник под углом 90° более 2 раз; его диаметр должен составлять не менее 120 мм. Следует отключать прибор от сети питания, прежде чем выполнять какие-либо работы с его внутренними частями. Включайте прибор только в розетку с заземляющим контактом.

1.1.2. Эксплуатационная безопасность изделия

• Для подключения дымохода к вытяжке можно использовать трубу диаметром 120 мм или 150 мм. Не следует подключаться к дымоходам, соединенным с плитами, выходным вентиляционным шахтам или к дымоходам с высоким пламенем.

Необходимо соблюдать правила, установленные регуляторными органами, в отношении выпуска отработанного воздуха. Расстояние между нижней поверхностью вытяжки и верхней поверхностью плиты/варочной панели должно быть не менее 50 см для газовых горелок и 45 см для электрических. Не следует использовать вытяжку без алюминиевых фильтров. Также не следует снимать фильтры, когда вытяжка работает. Ни в коем случае не следует прикасаться к лампам вытяжки после продолжительного времени работы. Горячие лампы могут обжечь руку. Следует избегать высокого пламени под вытяжкой. В противном случае частицы масла и фильтра могут воспламениться и привести к пожару. Конфорки необходимо включать только после установки на них кастрюль или сковородок. В противном случае повышенный нагрев может привести к деформации некоторых частей вытяжки.

Важные инструкции по технике безопасности и защите окружающей среды

• Прежде чем снять кастрюли или сковороды, следует выключить конфорки. Следует избегать огнеопасных материалов под вытяжкой. Во время жарки масло может воспламениться. Поэтому следует соблюдать осторожность в отношении одежды и штор. Во время жарки не следует оставлять пищу без присмотра; в противном случае горячее масло может стать причиной пожара.
• Если не чистить вытяжку с указанной периодичностью, существует опасность возникновения пожара. Следует соблюдать крайнюю осторожность и всегда надевать перчатки во время чистки вытяжки. Мы советуем запускать вытяжку на пару минут до начала приготовления пищи для увеличения мощности всасывания. Таким образом, достигается постоянная и стабильная мощность всасывания при возникновении испарений.

После окончания приготовления пищи следует дать вытяжке поработать еще в течение 15 минут, чтобы удалить испарения и запахи, образовавшиеся во время приготовления. Во время использования вытяжки, особенно вместе с газовыми плитами, необходимо убедиться, что помещение вентилируется свежим воздухом. Необходимо следить, чтобы вытяжка не была подключена к дымоходам, которые используются электрическими приборами. (Например: дымоход обогревателя). Одновременное и корректное использование вытяжки и других устройств, требующих воздуха для работы, возможно только при низком давлении 4 Па (0,04 мбар), что предотвращает обратное всасывание газа. Это достигается только за счет поступления воздуха из открытых проемов (двери, окна, вентиляционные отверстия и т. д.). Уделите особое внимание хорошему притоку воздуха. Дымоход, обеспечивающий забор и выпуск воздуха, недостаточен для данных целей.

Важные инструкции по технике безопасности и защите окружающей среды

1.1.3. Безопасность детей

• Упаковочные материалы представляют опасность для детей. Упаковочные материалы следует хранить в безопасном, недоступном для детей месте.
• Электроприборы представляют опасность для детей. Не следует допускать детей близко к прибору. Не следует разрешать детям играть с прибором. Данным электроприбором могут пользоваться дети в возрасте от 8 лет и люди с ограниченными физическими, сенсорными или умственными возможностями или люди, не имеющих нужных знаний и опыта, если они находятся под надзором касательно безопасного пользования продукцией, получили и соответствуют инструкции и понимают риски пользования прибором. Не позволяйте детям играть с прибором. ВНИМАНИЕ! Доступные для прикосновения части прибора могут нагреваться при использовании с устройством для приготовления пищи.

1.2. Назначение изделия

Этот прибор предназначен для бытового применения. Прибор не подходит для коммерческого использования и не должен использоваться в целях, отличных от целевого назначения. Производитель не несет ответственности за какие-либо повреждения, возникшие в результате неправильного использования и обращения с прибором. Срок эксплуатации прибора составляет 10 лет. В течение этого времени обеспечивается наличие запасных частей, необходимых для корректного функционирования прибора. ПРЕДОСТЕРЕЖЕНИЕ: нарушение затягивания винтов, описанного в данных инструкциях, может привести к угрозе поражения электрическим током.

1

Важные инструкции по технике безопасности и защите окружающей среды

1.3. Соответствие директиве WEEE и утилизация продукта

Данное изделие соответствует требованиям Директивы по утилизации отходов электрического и электронного оборудования (2012/19/EC). Изделие содержит символ отходов электрического и электронного оборудования (WEEE).

Это изделие изготовлено из высококачественных материалов и компонентов, которые пригодны для повторного использования и подлежат вторичной переработке. После окончания срока эксплуатации не выбрасывайте это изделие с обычными бытовыми или промышленными отходами. Его следует сдать в центр сбора отходов электрического и электронного оборудования. О методах нахождения ближайшего центра сбора отходов можно узнать в местных органах власти.

Соответствие директивам ЕС по ограничению использования вредных веществ:

Приобретенное вами изделие соответствует требованиям Директивы по ограничению использования вредных веществ (2011/65/EC). Оно не содержит указанных в Директиве вредных веществ и запрещенных материалов.

3.1. Подключение питания

Характеристики и сеть должны соответствовать значениям, указанным на табличке с внутренней стороны вытяжки. Подключите вытяжку к розетке при помощи и обеспечьте доступ к месту подключения согласно действующим нормам. После установки: если устройство не имеет вилки (прямое подключение к сети) или вилка находится вне досягаемости, используйте двухполюсный выключатель в соответствии со стандартами, что позволяет осуществить отключение от сети при возникновении сверхтоков категории III.

ПРЕДОСТЕРЕЖЕНИЕ: перед повторным подключением вытяжки к источнику питания и проверкой функционирования, убедитесь, что сетевой кабель подключен корректно.

• Вытяжка оснащена специальным кабелем питания. При его повреждении свяжитесь с авторизованным техническим специалистом.

3.2. Установка

3.2.1. Перед установкой.

• Убедитесь, что размеры изделия соответствуют пространству для его установки.
• Снимите действующий угольный фильтр (*), если таковой имеется (см. соответствующий раздел). Фильтр/фильтры будут устанавливаться только в том случае, если вы хотите использовать вытяжку в качестве модели с функцией фильтрации.
• Убедитесь в наличии всех материалов, поставляемых с вытяжкой (таких как упаковка элементов крепежа ( ), гарантийная карта ( ) и т. п.); если они присутствуют, извлеките и отложите.
• По возможности снимите столешницу отдельно или плиту и отодвиньте ее в сторону, чтобы получить удобный доступ к задней стене или потолку. Если такая возможность отсутствует, накройте рейку, плиту или духовку толстой защитной тканью для защиты от загрязнений и повреждений. Выберите плоскую поверхность для установки прибора. Укройте поверхность защитной тканью и разложите на ней все детали и принадлежности.

3. Установка прибора

Кроме того, проверьте доступность вытяжки в зоне установки (включая зону доступа после сборки вытяжки) и внешние подключения прибора (только для моделей с функцией всасывания). Завершите все необходимые процедуры (например, подключение питания и/или организацию отверстия сливного шланга).

Проверьте, чтобы стены/потолки допускали фиксацию вытяжки на самых разных типах стен/потолков. Дополнительно, квалифицированный технический специалист должен подтвердить соответствие материала типу стены или потолка. Стена/потолок должны выдерживать вес вытяжки. Не подвешивайте прибор на нитке, пластиковой или силиконовой поверхности. Крепите его только на стену.

При наличии ниши или боковой стены и/или мебели, проверьте, чтобы хватало места для сборки и установки вытяжки, а также обеспечивался легкий доступ к панели управления.

3. Установка прибора

3.2.2. Подготовка к креплению вытяжки к стене

Информация, необходимая для подготовки места установки вытяжки, приводится ниже.

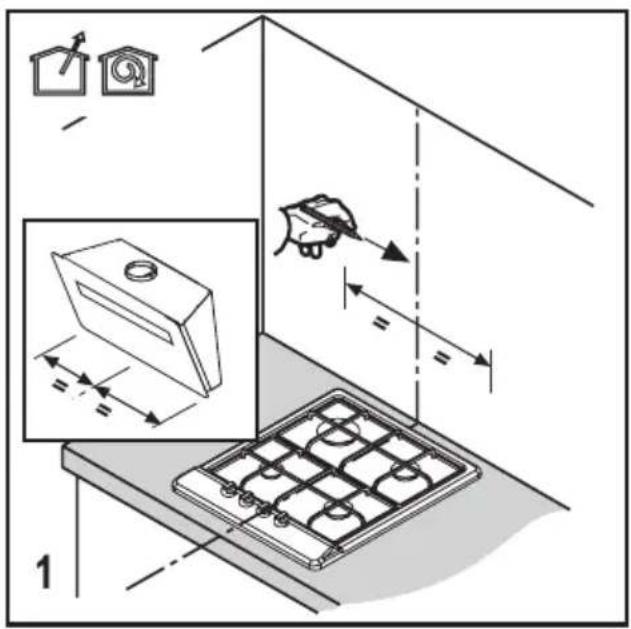

1. Сделайте отметки на поверхности согласно шаблону для крепления. (Рисунок 1)

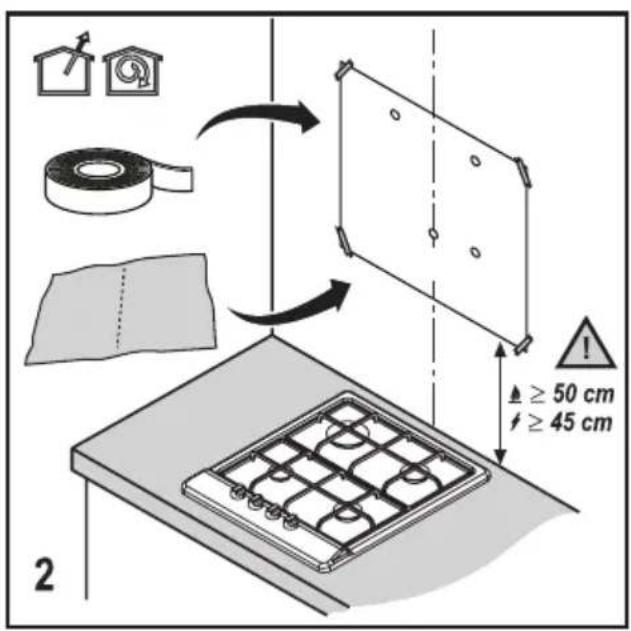

2. Прикрепите монтажные шарниры к месту для установки вытяжки. (Рисунок 2)

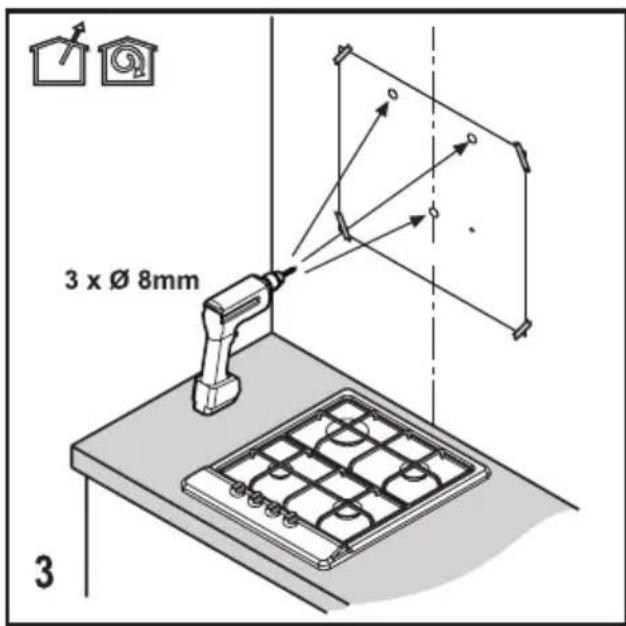

3. Просверлите отверстия сверлом 8 мм в отмеченных местах. (Рисунок 3)

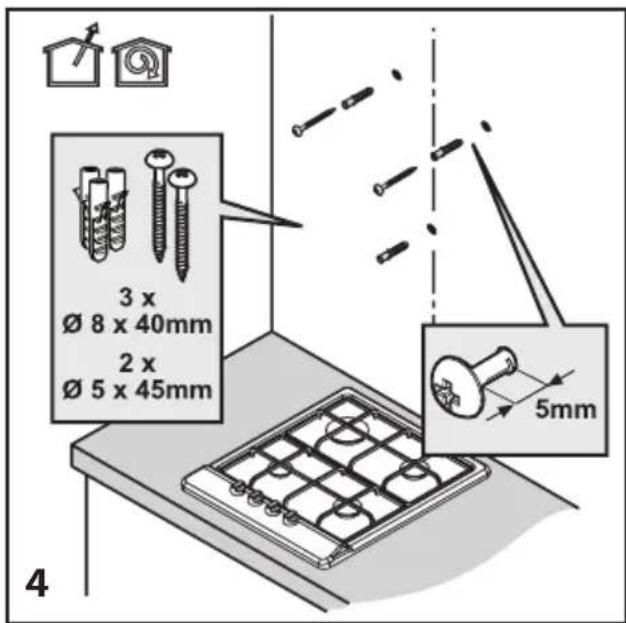

4. Установите дюбели 8х40 мм в просверленные отверстия. Завинтите 2 винта для подвешивания 5х45 мм в вышеуказанные дюбели. Между головкой винта и стеной должен быть зазор в 5 мм. (Рисунок 4)

3. Установка прибора

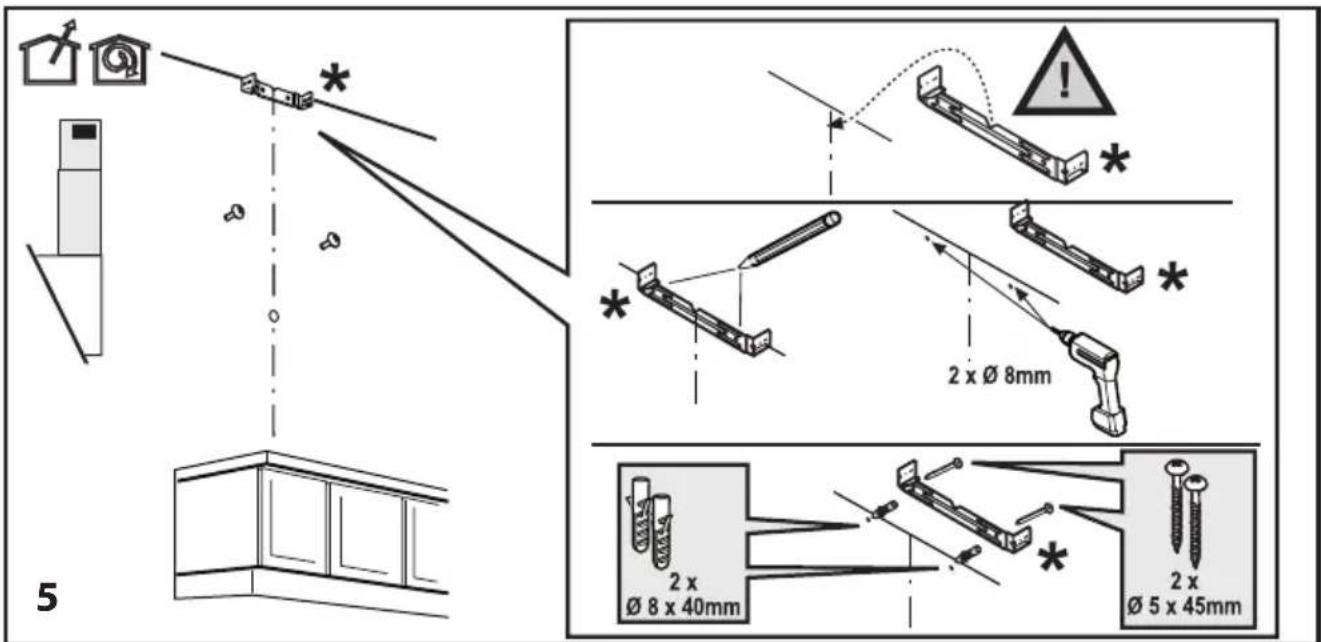

3.2.3. Сборка вытяжной трубы

Просверлите отверстия в отмеченных точках сверлом 8 мм для крепления пластины дымохода. Установите 2 дюбеля 8х40 мм в просверленные отверстия. Завинтите 2 винта для подвешивания 5х45 мм в забитые дюбели. (Рисунок 5)

3. Установка прибора

3.2.4. Подготовка к креплению вытяжки к стене

• При образовании значительного количества испарений на кухне используйте высокую мощность всасывания. Рекомендуется, чтобы всасывающий узел вытяжки включался за 5 минут перед началом приготовления и работал в течение 15 минут после окончания.

4.2. Управление скоростью работы

T1. Кнопка вкл./выкл. Если прибор выключен, включите его. Если устройство работает на полном уровне скорости, отключите его. T2. Запускает устройство на скоростях 1, 2 и 3.

Запускает устройство на уровне скорости 1. Загорится светодиод 1. Запускает устройство на уровне скорости 2. Загорится светодиод 2. Запускает устройство на уровне скорости 3. Загорится светодиод 3.

3. Запускает устройство на уровне скорости 4 на 5 минут. Если прибор работает на любом уровне скорости (1, 2, 3), при нажатии этой кнопки светодиод текущей скорости загорается синим светом, а светодиод уровня скорости 4 начинает мигать. По истечении 5 минут работы на уровне скорости 4 светодиод выключается, а изделие выйдет из режима максимальной скорости. Если кнопка уровня скорости 4 нажата до истечения 5 минут, изделие также выйдет из режима максимальной скорости.

4. Кнопка лампы вкл./выкл. Коротко нажмите кнопку лампы вкл./выкл. Нажмите и удерживайте более 1 секунды для выбора одного из 5 уровней яркости.

4.3. Сигнал фильтра-кувшина

Мигание светодиода 1 предупреждает пользователя о необходимости очистить металлический фильтр. Сигнал тревоги означает, что пора чистить фильтр-кувшин. Нажмите и удерживайте кнопку вкл./выкл. в течение 3-х секунд для возобновления предупреждающего сигнала, когда изделие работает. Светодиод 1 перестанет мигать.

4.4. Сигнал угольного фильтра

Изделие поставляется с реактивированным угольным фильтром. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для активации предупреждающего сигнала об очистке угольного фильтра, когда изделие выключено. Сначала загорится светодиод 1, а потом светодиод 2, показывая, что предупреждающий сигнал активирован. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для деактивации предупреждающего сигнала, когда изделие выключено. Сначала загорятся светодиоды 1 и 2, а потом светодиод 1, показывая, что предупреждающий сигнал деактивирован.

Мигание светодиода 2 предупреждает пользователя о необходимости очистить угольный фильтр. Нажмите и удерживайте кнопку вкл./выкл. в течение 3-х секунд для возобновления предупреждающего сигнала, когда изделие работает.

Если предупреждения от металлических и угольных фильтров активны одновременно, то их сброс должен осуществляться отдельно для каждого предупреждения.

4.5. Энергоэффективное использование.

Во время эксплуатации вытяжки следует отрегулировать уровень скорости в соответствии с интенсивностью запаха и образованием испарений, чтобы избежать ненужного потребления энергии. Следует использовать низкие уровни скорости в нормальных условиях (1-2) и высокие уровни скорости (3-4) при появлении более интенсивного запаха и более высокой концентрации пара. - Лампы на вытяжке предназначены для освещения варочной поверхности. Их использование для освещения пространства/кухни приведет к излишнему энергопотреблению и недостаточной освещенности.

5.1. Чистка

• Перед чисткой или обслуживанием необходимо отключить прибор от электросети, выключить главный выключатель или ослабить/отключить предохранитель, который подает питание к вытяжке.
• Вытяжка нуждается в регулировке внешней и внутренней очистке (по крайней мере, с частотой очистки фильтров-жироуловителей). Очистка выполняется при помощи ткани, смоченной раствором теплого нейтрального чистящего средства. Не используйте абразивные материалы. Не используйте алкоголь!

ПРЕДОСТЕРЕЖЕНИЕ: Несоблюдение базовых инструкций по очистке вытяжки и замене фильтров может привести к пожару.

• Поэтому рекомендуем придерживаться указанных инструкций.
• ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА МЕХАНИЧЕСКИЙ УЩЕРБ ИЛИ УЩЕРБ ОТ ПЛАМЕНИ, ВЫЗВАННЫЙ НЕПРАВИЛЬНЫМ ОБСЛУЖИВАНИЕМ ИЛИ НЕСОБЛЮДЕНИЕМ ВЫШЕУКАЗАННЫХ РЕКОМЕНДАЦИЙ.

5.4. Фильтр-жироуловитель

• Улавливает частицы жира, образующиеся во время приготовления пищи.
• Фильтр-жироуловитель следует очищать ежемесячно (или следить за индикатором заполнения фильтра, если имеется в приобретенной модели) вручную при помощи не содержащего кислоты средства или в посудомоечной машине, выбрав короткую программу с низкой температурой.

5. Очистка и уход

• При мытье в посудомоечной машине фильтр может немного выцвести, но это не влияет на его функциональность.

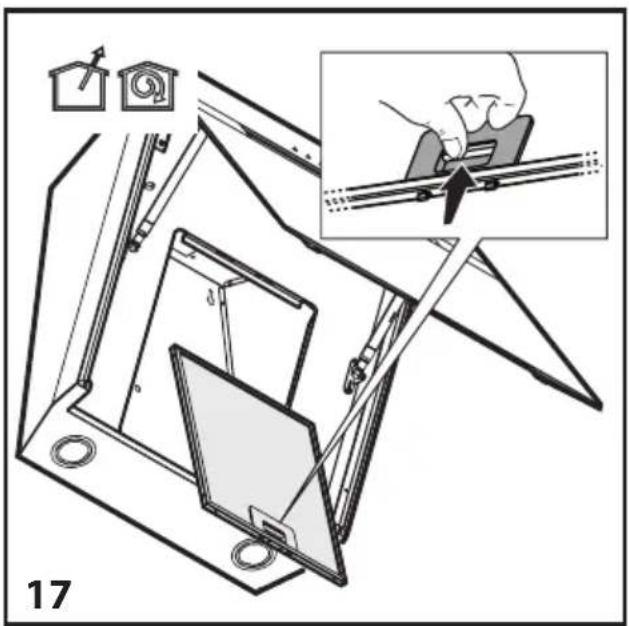

• Чтобы извлечь жироуловитель, потяните за освобождающую пружину рычаг. (Рисунок 17)

Не следует использовать чистящие средства, содержащие соляную кислоту, отбеливатели или абразивные порошки, чтобы сохранить качество поверхности прибора. Используйте ткань, смоченную в мыльной воде, или специальные средства для очистки поверхностей из нержавеющей стали. Следует снять защитную пленку с вытяжки.
