MANUAL DE UTILIZADOR HCA62844ZH BEKO
Por favor, leia primeiro este manual!
Caros Clientes,
Obrigado por preferirem um produto Beko. Esperamos que obtenha os melhores resultados do seu produto, que foi fabricado com alta qualidade e com a mais moderna tecnologia. Portanto, leia cuidadosamente todo este manual e os outros documentos que o acompanham, antes de utilizar o produto e guarde-o para consultas futuras. Se passar o produto a outra pessoa, dê-lhe também este manual. Siga todos os avisos e informações do manual do utilizador.
Lembre-se que este manual de uso é aplicável a diversos outros modelos. As diferenças entre os modelos são explicitamente descritas no manual.
Informações importantes ou dicas úteis sobre a utilização.
AVISO: Avisos de situações perigosas referentes à segurança de pessoas e bens.
Aviso de choque elétrico.
Aviso sobre superfícies quentes.
Este produto foi fabricado em instalações modernas e amigas do ambiente, sem causar quaisquer danos à natureza.
1 Instruções importantes sobre a segurança e ambiente 192-195
1.1 Segurança geral 192 1.1.1 Segurança elétrica 192 1.1.2 Segurança do produto 193 1.1.3 Segurança das crianças 194 1.2 Utilização prevista 195 1.3 Conformidade com a Diretiva REEE e eliminação de resíduos 195 1.4 Informação de embalagem 195
2 Especificações técnicas do seu aparelho 196
3 Instalação do seu aparelho 197-201
3.1 Ligação elétrica 197 3.2 Instalação 197 3.2.1 Antes de iniciar a instalação: 197 3.2.2 Preparação para a montagem do exaustor na parede 199 3.2.3 Montagem do cano do exaustor 200 3.2.4 Montagem do exaustor na parede 201
4 Funcionamento do seu aparelho 204-205
4.1 Funcionamento 204
4.2 Controlo com níveis 204
4.3 Alarme do filtro de gordura 204
4.4 Alarme do filtro de carvão 204
4.5 Utilização energeticamente eficiente 205
5 Limpeza e manutenção 206-207
5.1 Limpeza 206
5.2 Limpeza do painel de vidro 206
5.3 Filtro de carvão vegetal (apenas para modelos com) 206
Filtro de carvão vegetal circular 206
5.4 Filtro de gordura 206
5.5 Limpeza 207
5.6 Substituição das lâmpadas 207

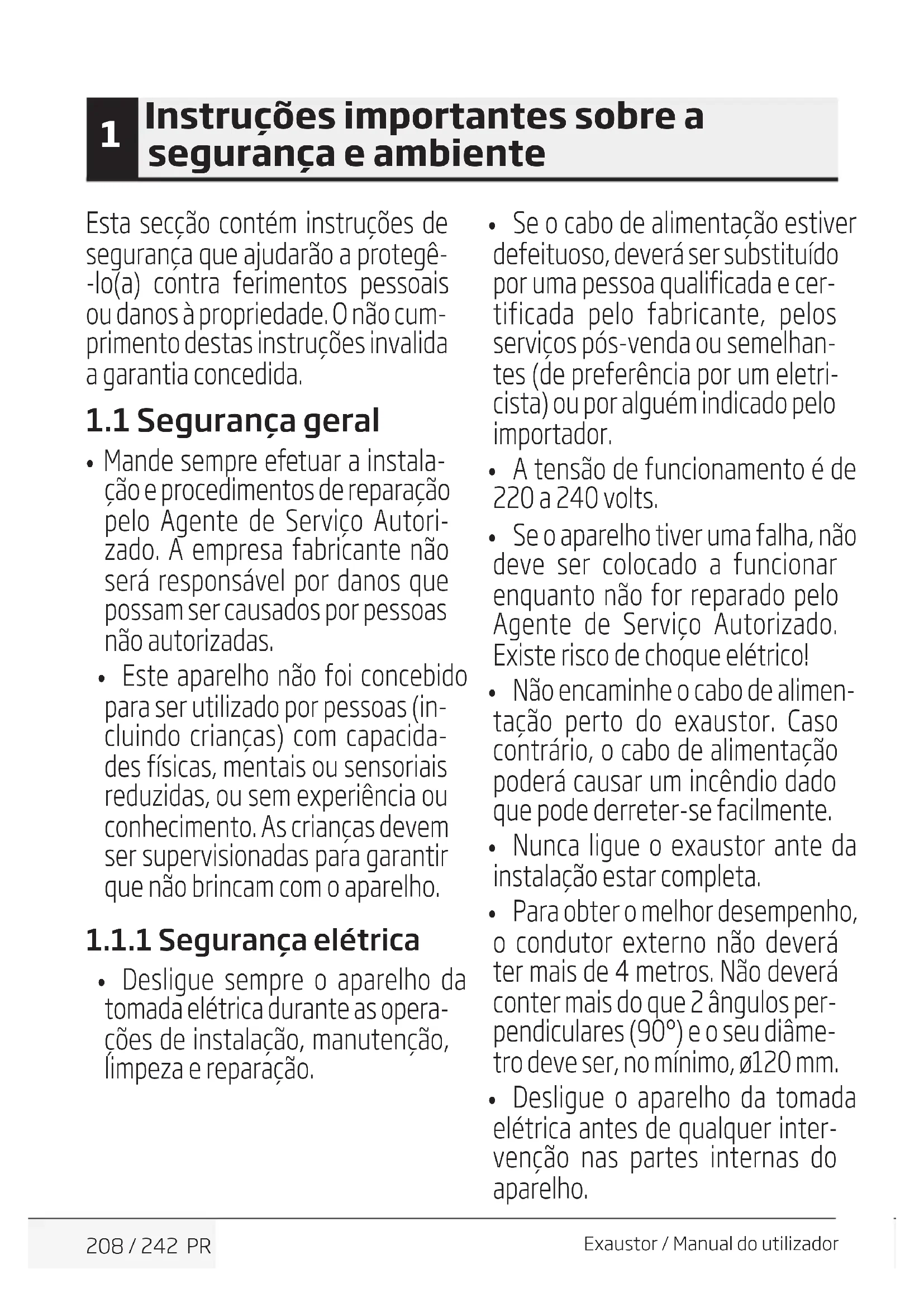

Instruções importantes sobre a segurança e ambiente
Esta secção contém instruções de segurança que ajudarão a protegê-lo(a) contra ferimentos pessoais ou danos à propriedade. O não cumprimento destas instruções invalida a garantia concedida.
1.1 Segurança geral
- Mande sempre efetuar a instalação e procedimentos de reparação pelo Agente de Serviço Autorizado. A empresa fabricante não será responsável por danos que possam ser causados por pessoas não autorizadas.
- Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, mentais ou sensoriais reduzidas, ou sem experiência ou conhecimento. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
1.1.1 Segurança elétrica
- Desligue sempre o aparelho da tomada elétrica durante as operações de instalação, manutenção, limpeza e reparação.
- Se o cabo de alimentação estiver defeituoso, deverá ser substituído por uma pessoa qualificada e certificada pelo fabricante, pelos serviços pós-venda ou semelhantes (de preferência por um eletricista) ou por alguém indicado pelo importador.
- A tensão de funcionamento é de 220 a 240 volts.
- Se o aparelho tiver uma falha, não deve ser colocado a funcionar quando não for reparado pelo Agente de Serviço Autorizado. Existe risco de choque elétrico!
- Não encaminhe o cabo de alimentação perto do exaustor. Caso contrário, o cabo de alimentação pode causar um incêndio, pois pode derreter-se facilmente.
- Nunca ligue o exaustor antes da instalação estar completa.
- Para obter o melhor desempenho, o condutor externo não deverá ter mais de 4 metros. Não deverá conter mais do que 2 ângulos perpendiculares (90°) e o seu diâmetro deve ser, no mínimo, Ø120 mm.
- Desligue o aparelho da tomada elétrica antes de qualquer intervenção nas partes internas do aparelho.
Instruções importantes sobre a segurança e ambiente
- Utilize o aparelho apenas com uma ligação à terra.
- Pode usar um tubo com um diâmetro de 120 mm ou 150 mm na ligação da chaminé ao exaustor.
- Não faça ligações às chaminés ligadas a fogões, eixos de exaustão ou chaminés com chamas vivas. Respeite as regras definidas pelas autoridades no que se refere aos fumos de exaustão.
- A distância entre a superfície inferior do exaustor e a superfície superior do fogão/forno não deve ser inferior a 50 cm para exaustores de aparelhos a gás e 45 cm para exaustores de aparelhos elétricos.
- Não funcione o exaustor sem os filtros de alumínio e não remova os filtros quando o aparelho estiver a funcionar.
- Nunca toque nas lâmpadas do exaustor antes de estarem frias. As lâmpadas quentes podem queimar as mãos.
- Evite grandes chamas por baixo do produto. Caso contrário, as partículas de óleo poderão pegar fogo e provocar um incêndio.
- Ligue os exaustores antes de colocar tachos ou panelas sobre ele. Caso contrário, o calor em ascensão poderá deformar as partes do seu produto.
- Desligue os exaustores quando retirar os tachos e panelas.
- Evite materiais inflamáveis sob o exaustor.
- O óleo pode pegar fogo ao fritar alimentos. Portanto, tenha cuidado com os panos e cortinas.
- Nunca deixe o fogão sem supervisão quando estiver a fritar alimentos, pois o óleo quente pode causar um incêndio.
- Existe risco de incêndio se o seu exaustor não for limpo nos períodos especificados.
- Tenha muito cuidado e use luvas ao limpar o exaustor.
- Aconselhamos a colocar o aparelho em funcionamento alguns minutos antes de começar a cozinhar, para aumentar o poder de sucção.
Instruções importantes sobre a segurança e ambiente
Assim, terá um poder de sucção contínuo e estável quando os vapores começarem a subir.
- Coloque o seu exaustor em funcionamento 15 minutos após o final dos cozinhados ou frituras, de modo a fazer sair os cheiros da cozinha.
- Quando o exaustor está em funcionamento, especialmente em conjunto com fogões a gás, certifique-se de que o ambiente está ventilado com ar limpo. Tenha cuidado para não ligar o aparelho a chaminés usadas com dispositivos não elétricos. (Por exemplo: Chaminé do aquecedor).
- Um funcionamento simultâneo e suave do exaustor com outros dispositivos que necessitem de ar é possível quando se atinge uma baixa pressão de 4 Pa (0,04 mbar), evitando-se assim a reabsorção do gás. Isto pode ser conseguido por meio do ar que entra através de aberturas não cobertas (porta, janela, aberturas de ventilação ou outras medidas técnicas). Tome o maior cuidado para que exista um fluxo de ar suficiente.
Uma chaminé que serve para entrada/saída de ar não é suficiente para este fim.
1.1.3 Segurança das crianças
- Os materiais de embalagem são perigosos para as crianças. Mantenha os materiais de embalagem fora do alcance das crianças.
- Os aparelhos elétricos são perigosos para as crianças. Mantenha as crianças afastadas do produto. Não permita que as crianças brinquem com o aparelho.
- Este aparelho pode ser utilizado por crianças com 8 ou mais anos de idade, e por pessoas que possuam capacidades físicas, sensoriais ou mentais limitadas, desde que sejam supervisionadas no que diz respeito à utilização segura do produto ou sejam orientadas em conformidade e compreendam os riscos da utilização do produto. As crianças não devem brincar com o aparelho.
- CUIDADO: As partes acessíveis podem aquecer ao serem utilizadas com um dispositivo para cozinhar.
1
Instruções importantes sobre a segurança e ambiente
1.2 Utilização prevista
- Este aparelho destina-se a utilização doméstica. Não é adequado para uso comercial e não pode ser utilizado para além do seu uso previsto.
- O fabricante não será responsável por qualquer dano causado pelo uso ou manuseamento indevido.
- O tempo de vida do seu aparelho é de 10 anos. Este é o período exigível para disponibilidade de peças sobressalentes para funcionamento adequado do produto.
- AVISO: A não fixação dos parafusos de acordo com as instruções fornecidas no manual pode dar origem a acidentes elétricos.
Este produto está em conformidade com a Diretiva REEE (2012/19/UE). Este produto tem um símbolo de classificação para reciclagem de equipamentos elétricos e eletrónicos (REEE).
Este produto foi fabricado com materiais e peças de alta qualidade que podem ser reutilizados e são apropriados para reciclagem. Não elimine o produto juntamente com o lixo doméstico normal no fim da sua vida útil. Leve-o a um ponto de recolha para a reciclagem de equipamentos elétricos e eletrónicos. Por favor, consulte as suas autoridades locais para saber mais sobre esses centros de recolha.
O produto que comprou está em conformidade com a Diretiva EU RoHS (2011/65/EU). Não contém materiais prejudiciais ou proibidos especificados na Diretiva.
A embalagem do produto é feita de materiais recicláveis, de acordo com a nossa legislação nacional. Não elimine os mate
riais da embalagem juntamente com os resíduos domésticos ou outros tipos de resíduos. Leve-os para os pontos de recolha de materiais de embalagem designados pelas autoridades locais.
2 Especificações técnicas do seu aparelho

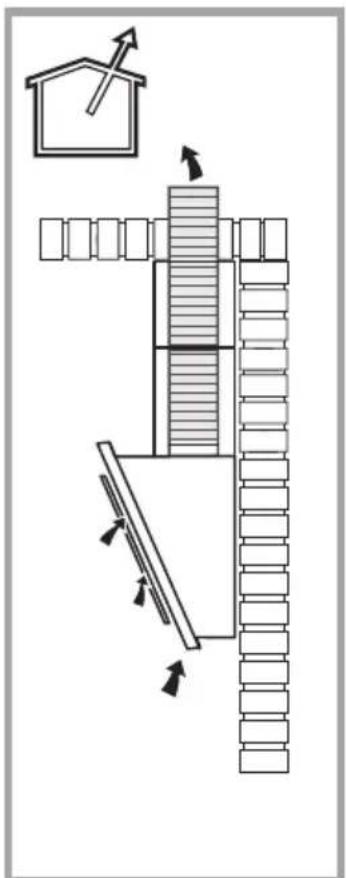

Utilização com a chaminé

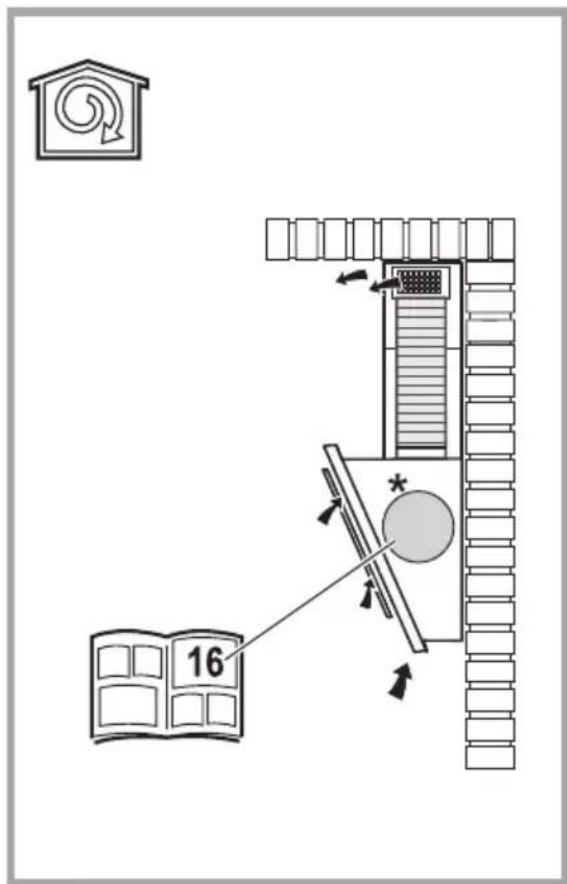

Utilização com o filtro de carvão vegetal
As marcações no produto ou os valores indicados em outros documentos fornecidos com o produto são valores obtidos em condições de laboratório de acordo com as normas relevantes. Estes valores podem mudar de acordo com as condições de utilização e ambiente do produto.
B Instalação do seu aparelho
Por favor, consulte o Agente de Serviço Autorizado mais próximo para instalação do exaustor.
*A preparação do local e a instalação elétrica do produto está sob a responsabilidade do cliente.
AVISO: Remova o filme protetor (se o houver) da superfície da chaminé e do exaustor, após a instalação.
A distância entre a superfície inferior do exaustor e a superfície superior da placa não deve ser inferior a 50 cm para placas a gás e 45 cm para placas elétricas.
Faça com que um eletricista qualificado faça a ligação elétrica.
Instale o seu produto de modo a que consiga alcançar facilmente a ligação elétrica (tomada, ficha) após a instalação.
As dimensões são dadas em mm.
3.1 Ligação elétrica
- A alimentação elétrica deve estar em conformidade com as informações fornecidas na placa no interior do exaustor. Ligue o exaustor a uma tomada em conformidade com os regulamentos atuais, através de uma ficha e coloque-o numa área acessível. Após a instalação: se o dispositivo não tem uma ficha (ligação direta à corrente de alimentação) ou se a ficha está fora de alcance, use um interruptor de dupla polaridade de acordo com as normas, que permita o desligamento da ficha principal sob as circunstâncias relacionadas com sobrecorrente de categoria III.
AVISO: Antes de voltar a ligar o exaustor à corrente de alimentação e verificar se funciona corretamente, verifique se o cabo de alimentação principal está também ligado corretamente.
- O exaustor está equipado com o cabo de alimentação especial. Contacte o Agente de Serviço Autorizado se o cabo de alimentação estiver danificado.
3.2 Instalação
3.2.1 Antes de partir a instalação:
- Verifique se o produto adquirido tem dimensões adequadas para o local de instalação.
- Remova o filtro de carvão vegetal ativo () , se fornecido (veja também o parágrafo respetivo). Esse está instalado se quiser usar o exaustor como um modelo de filtro.
- Verifique se quaisquer outros materiais (tal como a embalagem de parafusos () , cartão de garantia () etc.) foram entregues com o exaustor e, se estiverem à mão, retire-os e guarde-os noutro lugar.
- Se possível, remova a placa independente ou a placa deslizante e afaste-as de modo a chegar à parede traseira/teto facilmente. Se não for possível, cubra a bancada, placa ou forno com um pano protetor espesso de forma a protegê-los contra danos e sujidade. Escolha uma superfície plana para instalar o aparelho. Cubra a superfície com um pano protetor e coloque sobre ele todas as peças soltas do exaustor e acessórios.
- Além disso, verifique se está disponível uma ficha na área de montagem do exaustor (e ainda sobre a área acessível antes da montagem do exaustor) e verifique se é possível ligar o exaustor ao exterior (apenas para o modelo com aspiração).
- Termine todas as operações relativas à parede (por exemplo, ligar a tomada e/ou abrir um buraco para o cano de descarga).
3 Instalação do seu aparelho
Estão disponíveis os pinos largos para permitir a fixação do exaustor sobre uma variedade de tipos de parede/teto. Além disso, a conformidade do material em relação ao tipo da parede/teto deverá ser confirmada por um técnico qualificado. A parede/teto deverá ser capaz de suportar o exaustor. Não monte o aparelho sobre superfícies de azulejos, estuque ou silicone. Monte-o apenas numa parede.
Se existir um painel e/ou parede lateral e/ou mobiliário, verifique se há lugar suficiente para a montagem do exaustor e se o painel de controle tem fácil acesso.
3 Instalação do seu aparelho
3.2.2 Preparação para a montagem do exaustor na parede
A informação necessária para a preparação do local de instalação do seu exaustor é fornecida abaixo.

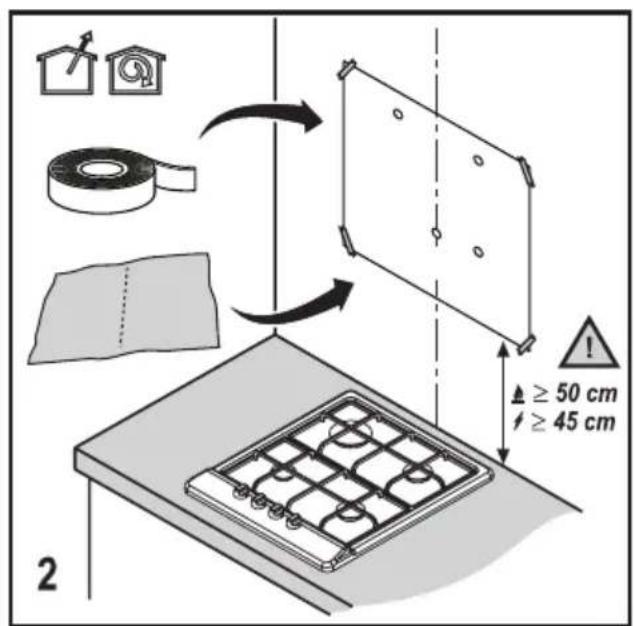

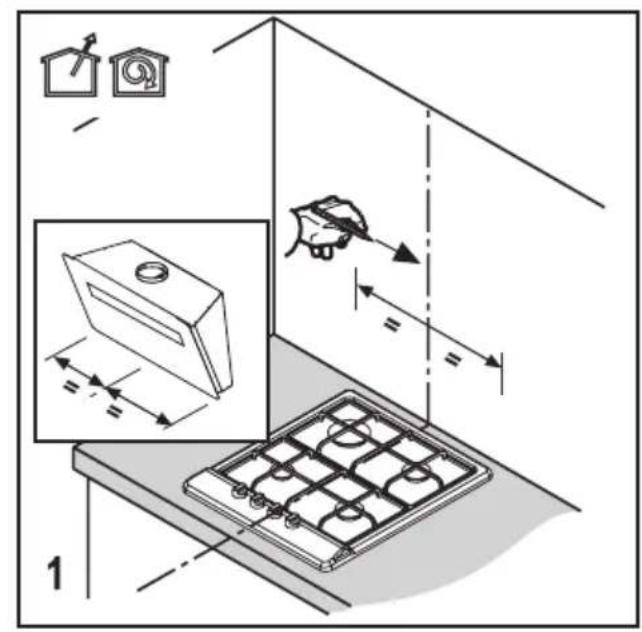

- Marque a superfície no local onde o modelo de montagem vai ser pendurado. (Figura 1)
- Afixe o modelo de montagem ao local de instalação do exaustor. (Figura 2)

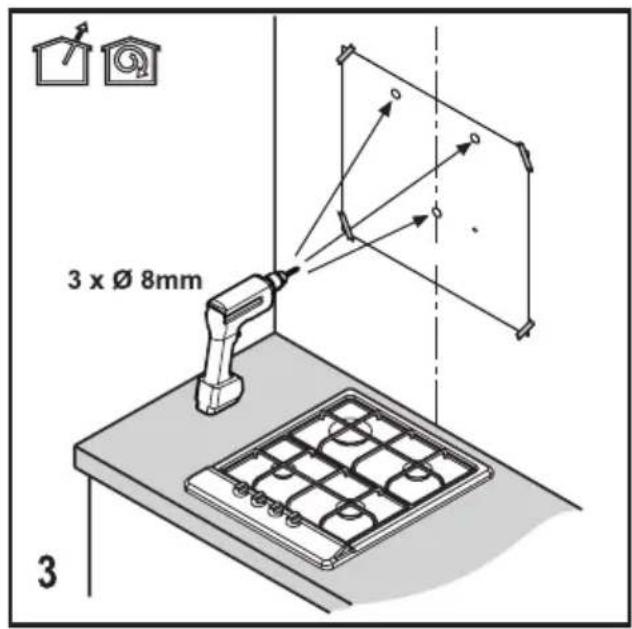

- Faça um furo com uma broca de 8 mm nos pontos marcados. (Figura 3)

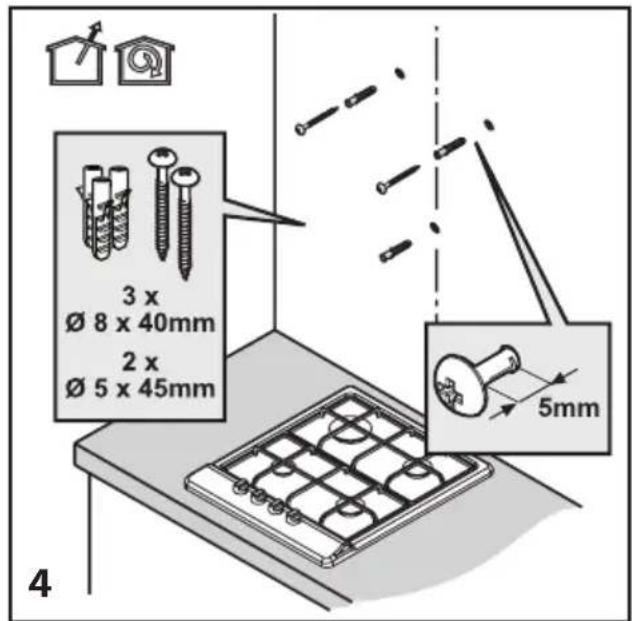

- Martele 3 buchas de 8x40 mm nos orifícios abertos. Aparafuse 2 peças de parafusos de suspensão de 5x45 mm às buchas inseridas acima. Deverá haver uma abertura de 5 mm entre a cabeça do parafuso e a parede. (Figura 4)
3 Instalação do seu aparelho

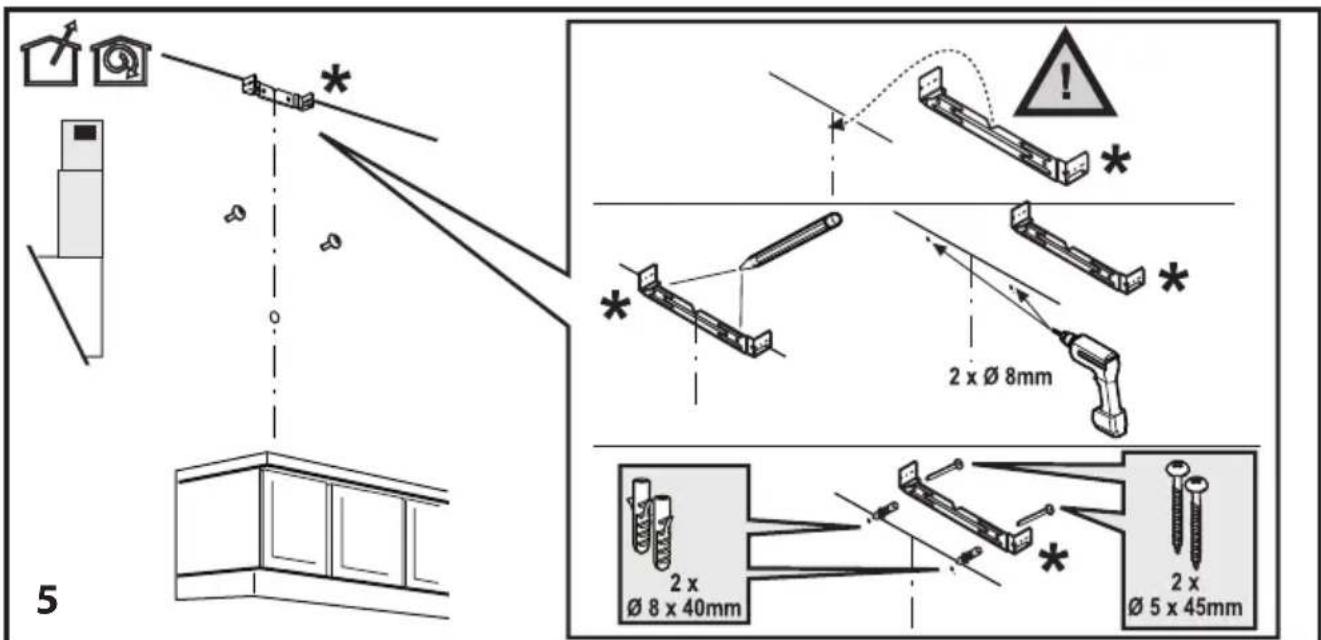

3.2.3 Montagem do cano do exaustor
Fure nos pontos marcados com broca de 8 mm para fixar a placa da chaminé. Martele 2 buchas de 8x40 mm nos orifícios abertos. Aparafuse 2 peças de parafusos de suspensão de 5x45 mm às buchas inseridas acima. (Figura 5)
3 Instalação do seu aparelho
3.2.4 Montagem do exaustor na parede

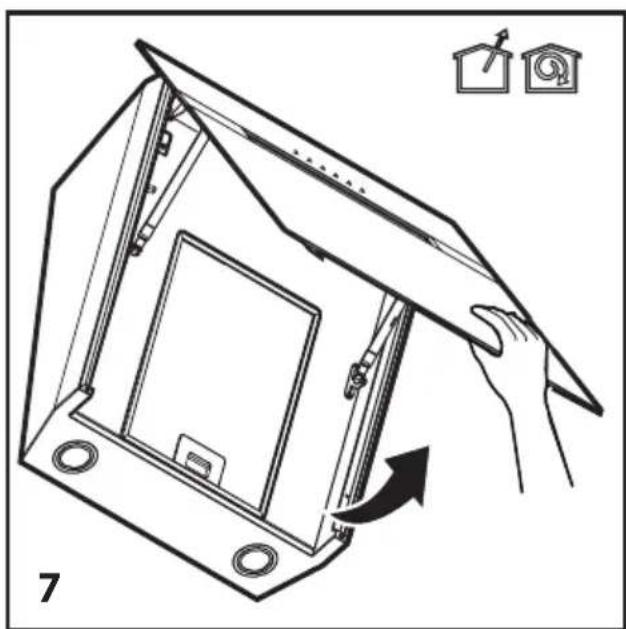

- Remova o painel frontal para fixar o exaustor à parede. (Figura 7)

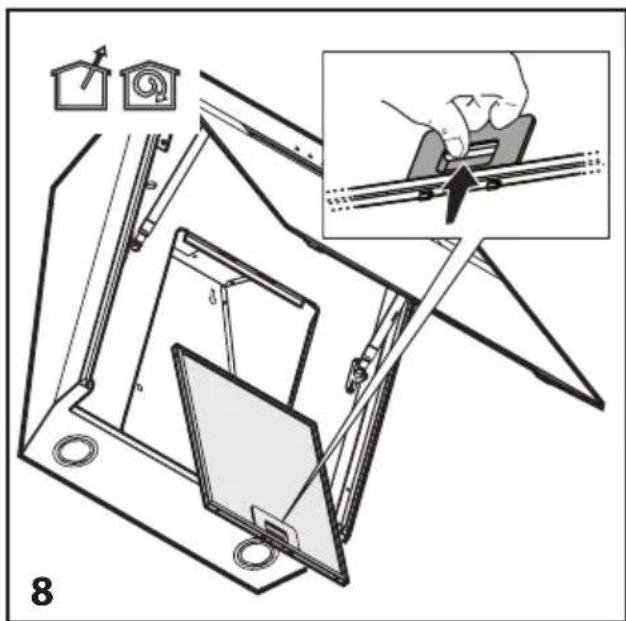

2. Remova os filtros. (Figura 8)

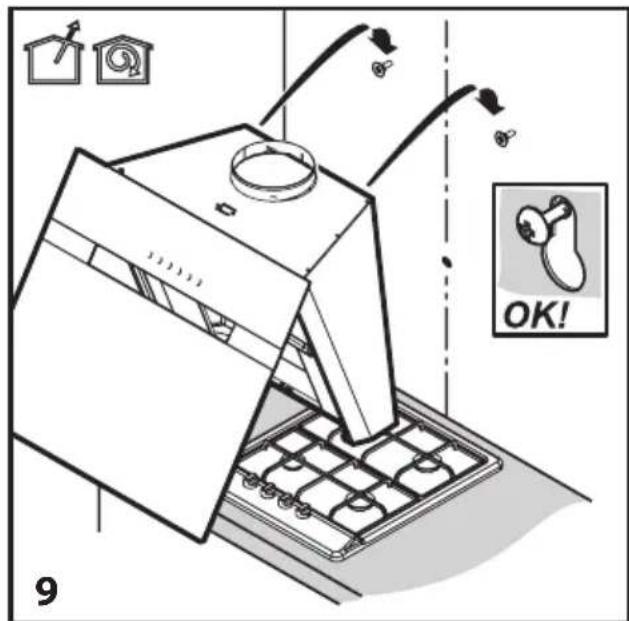

- Coloque o exaustor de tal maneira que os parafusos combinem com as cabeças de parafuso. (Figura 9)

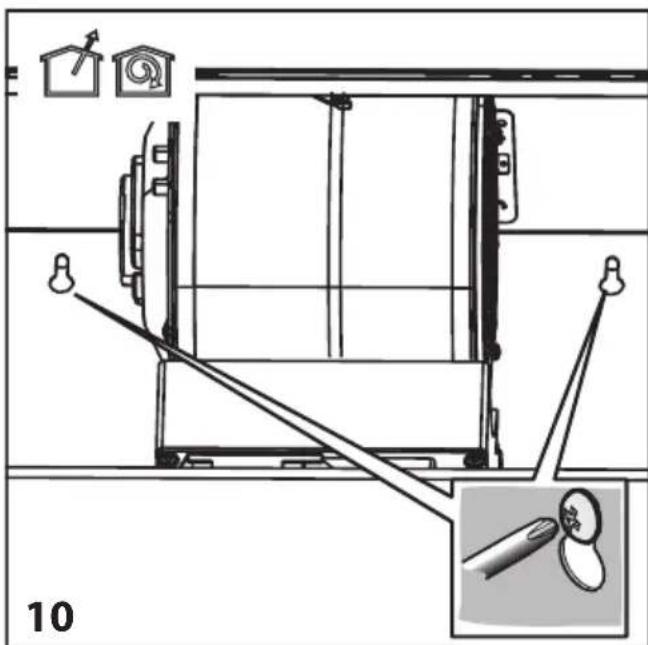

4. Aperte os parafusos para fixar o exaustor. (Figura 10)

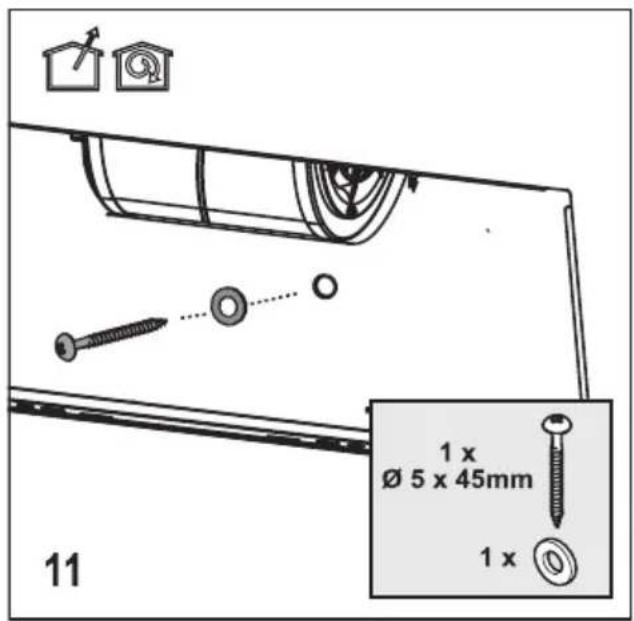

- Para apertar o exaustor, use anilhas e aperte com parafusos 0 5x45. (Figura 11)

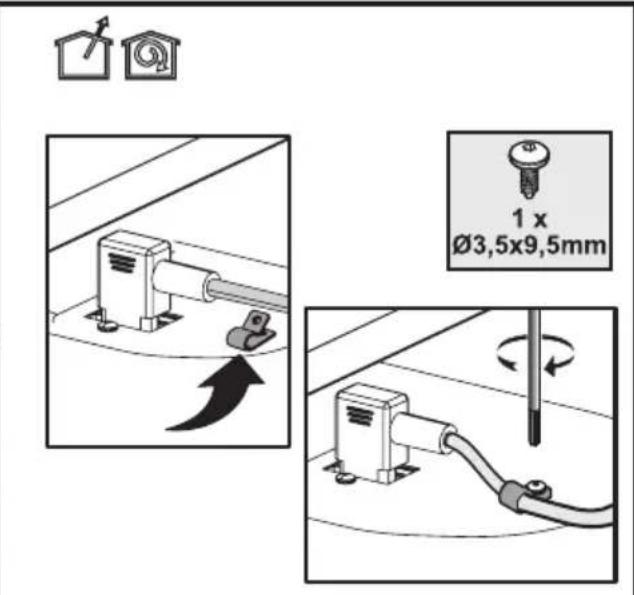

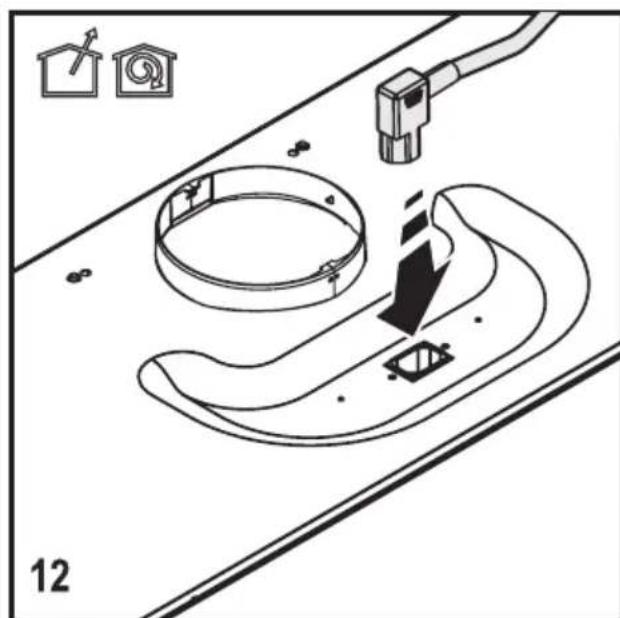

- Ligue o cabo de alimentação. Use um parafuso de 0 3.5x9.5 para apertar o cabo. (Figura 12)

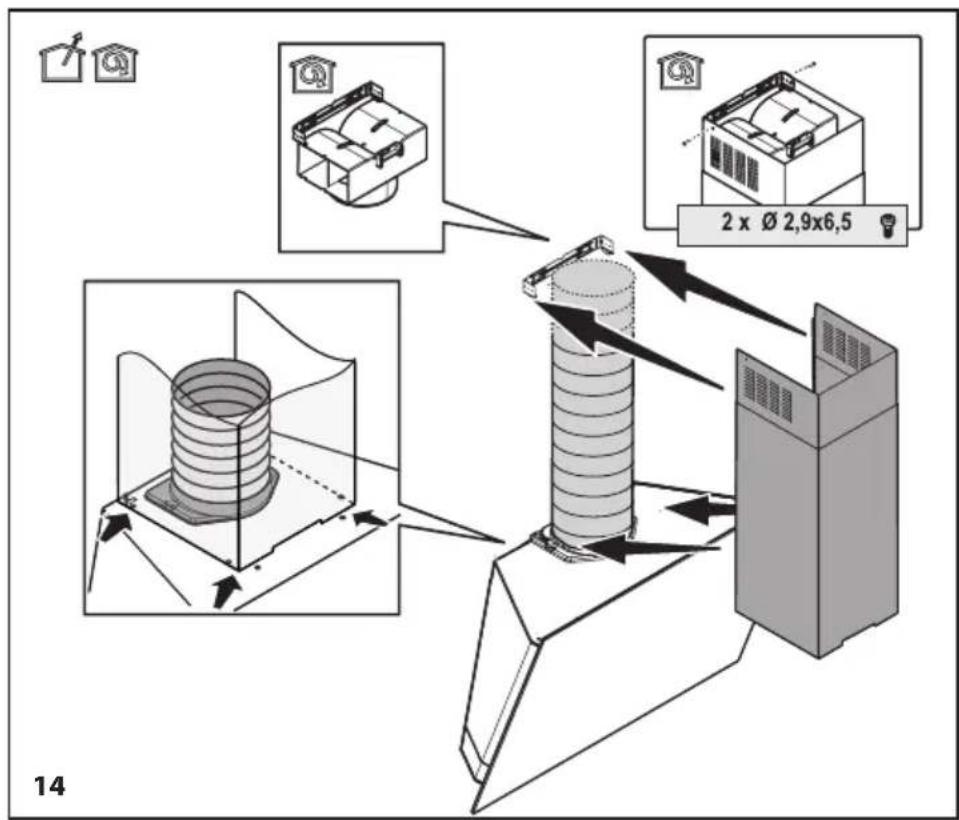

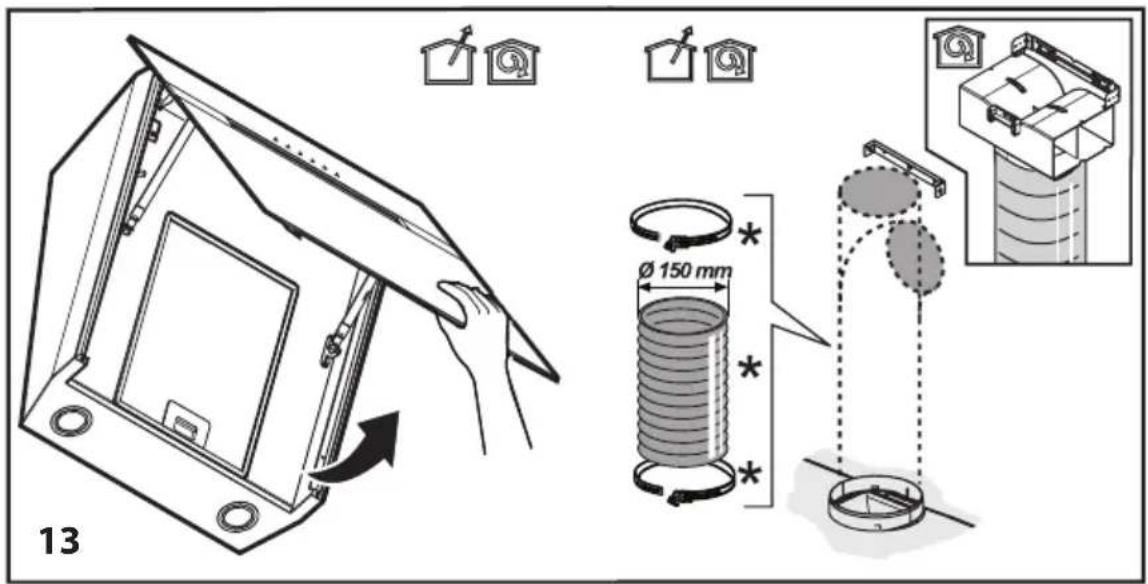

- Coloque a ligação da chaminé de acordo com as figuras. (Figura 13, 14)
4 Funcionamento do seu aparelho
4.1 Funcionamento
- Use alto poder de sucção se se formar vapor excessivo na cozinha. Recomenda-se que a unidade de sucção de exaustão da placa seja ligada 5 horas antes de começar a cozinhar e que seja deixada ligada durante 15 horas após terminar os cozinhados.
T1. Tecla On/Off (Ligado/Desligado). Se o aparelho estiver desligado, liga-o. Se o aparelho estiver em qualquer nível de velocidade, desliga-o. T2. Faz funcionar o aparelho nos níveis de velocidade 1, 2 e 3.
Faz funcionar o aparelho no nível de velocidade 1. Luzes LED 1.
Faz funcionar o aparelho no nível de velocidade 2. Luzes LED 2.
Faz funcionar o aparelho no nível de velocidade 3. Luzes LED 3.
T3. Faz funcionar o aparelho no nível de velocidade 4 durante 5 minutos. Quando o aparelho está em funcionamento em qualquer nível (1,2,3), se esta tecla for pressionada, então o LED de velocidade atual ficará fixo e o LED do nível de velocidade 4 piscará. Ao fim de 5 minutos, o LED do nível de velocidade 4 desliga-se e o produto sairá do modo de velocidade máxima. Se a tecla de nível de velocidade 4 for pressionada antes de decorrerem 5 minutos, o produto sairá do modo de velocidade máxima.
T4. Tecla da lâmpada On/Off (Ligada/Desligada). Pressione esta tecla de forma breve para Ligar/Desligar a lâmpada. Pressione e mantenha premido durante mais de 1 segundo para selecionar um dos 5 níveis de brilho.
4.3 Alarme do filtro de gordura
O LED 1 a piscar avisa o utilizador que deverá limpar o filtro de metal. Quando este alarme surge, é altura de limpar o filtro de gordura. Pressione e mantenha premida a tecla ON/OFF (Ligar/Desligar) durante 3 segundos para reinicializar o aviso enquanto o aparelho estiver em funcionamento. O LED 1 parará de piscar.
Este produto é entregue com o alarme do filtro de carvão vegetal desativado. Pressione e mantenha premidas as teclas 1 e 2 durante 3 segundos para ativar o aviso de limpeza do filtro de carvão vegetal quando o produto estiver desligado. Primeiro o LED 1 e depois o LED 1 e 2 acender-se-ão, o que indica que o aviso está ativado. Pressione e mantenha premidas as teclas 1 e 2 durante 3 segundos para desativar o aviso quando o produto está desligado. Primeiro o LED 1 e 2 e depois o LED 1 acender-se-ão, o que indica que o aviso está desativado.
O LED 2 a piscar avisa o utilizador que deverá limpar o filtro de carvão vegetal. Pressione e mantenha premida a tecla ON/OFF (Ligar/Desligar) durante 3 segundos para reinicializar o aviso enquanto o aparelho estiver em funcionamento.
4.4 Funcionamento do seu aparelho
Se necessário, a reinicialização de cada aviso deve ser efetuada separadamente.
4.5 Utilização energeticamente eficiente:
- Ao funcionar com o exaustor, ajuste o nível de velocidade de acordo com os odores e intensidade de vapor, de modo a evitar consumo de energia desnecessário.
- Utilize velocidades baixas em condições normais (1-2) e velocidades elevadas (3-4) quando os cheiros e vapores se intensificam.
- As lâmpadas do exaustor destinam-se a iluminar a zona de cozinhados. Utilizá-las para iluminar o ambiente/cozinha resultará em consumo de energia desnecessário e iluminação inadequada.
5 - Limpeza e manutenção
5.1 Limpeza
- Antes da limpeza e manutenção, desligue o aparelho ou desligue a corrente ou desaperte/desligue o fusível que alimenta o exaustor.
- O exaustor deve ser limpo regularmente (pelo menos com a mesma frequência com que efetua a manutenção dos filtros de gordura) interna e externamente.
- Limpe o exaustor com um pano limpo humedecido com uma mistura de água quente e detergente líquido neutro.
- Não use esfregões abrasivos. NÃO USE ÁLCOOL!
AVISO: A falha na execução das instruções de limpeza típicas do exaustor e na substituição dos filtros pode causar um incêndio.
- Por esta razão, recomendamos que siga as instruções mencionadas.
- O fabricante não pode ser responsável por danos ao motor ou incêndio causados por manutenção inadequada ou por não serem seguidas as recomendações acima mencionadas.
5.2 Limpeza do painel de vidro
- O painel de vidro e as superfícies de sucção devem ser limpos com o mesmo intervalo usado para os filtros de gordura.
- Limpe com um pano húmido e um detergente líquido neutro.
- Evite usar produtos abrasivos. NÃO LIMPE COM ÁLCOOL!
- Após um longo período de utilização, o filtro de carvão vegetal pode ficar cheio dependendo do tipo de cozinhados e de o filtro de óleo ser ou não limpo regularmente.
- Em qualquer caso, a cassete deve ser substituída pelo menos a cada quatro horas (ou quando o sistema indicador de ficar cheio avisa que o filtro deve ser substituído (se disponível no modelo). (Figura 16)
- O filtro de carvão vegetal não pode ser lavado ou reutilizado.

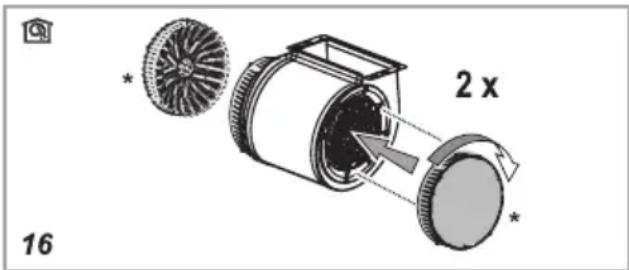

Filtro de carvão vegetal circular
- Coloque um filtro ao lado das gaiolas de proteção da hélice do motor, e rode a peça no sentido horário.
- Para desmontar, rode a peça no sentido retrógrado.
5.4 Filtro de gordura
- Retém partículas de gordura causadas pelo processo de cozinhar.
- O filtro de gordura deve ser limpo mensalmente (ou o sistema de indicação de filtro cheio - se disponível no modelo adquirido - indicará quando for altura) utilizando detergente isento de ácido, na máquina de lavar louça a baixa temperatura e num programa curto.
- Quando lavado na máquina, a cor do filtro de gordura pode desvanecer-se ligeiramente, mas isso é normal.
5 - Limpeza e manutenção

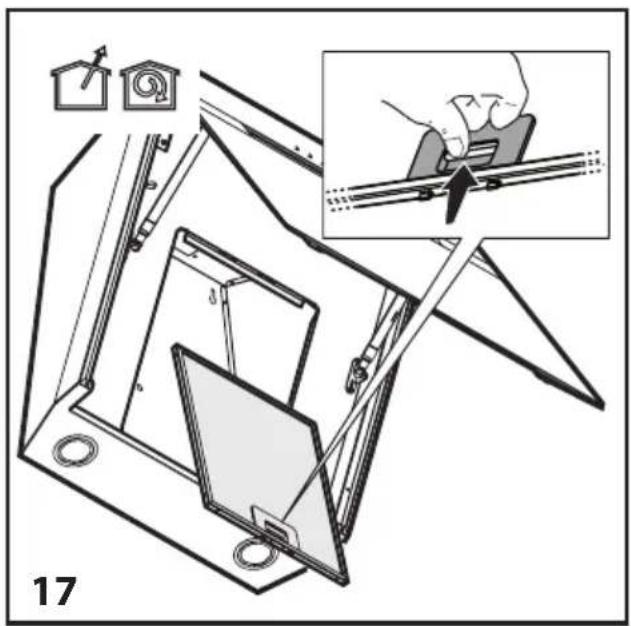

- Puxe a alavanca de libertação do filtro para remover o filtro de gordura. (Figura 17)
5.5 Limpeza
- Especialmente não negligencie a limpeza do exaustor imediatamente após ter feito frituras.
- Utilize um pano macio embebido em detergente líquido para limpar a superfície exterior do seu exaustor.
- Nunca use abrasivos ou materiais de raspar para limpeza.
- Pode usar os agentes de limpeza comercialmente disponíveis para gorduras persistentes, etc. Para limpar o corpo metálico polido, limpe na mesma direção do tratado.
- Não use agentes de limpeza que contenham ácido clorídrico, lixívia ou pós abrasivos, a fim de preservar a qualidade da superfície do seu produto. Use um pano humedecido em água com sabão ou spray especial para limpeza de aço inoxidável para superfícies em inox. Remova o filme protetor do aparelho.
Atenção: Pode causar um incêndio se não seguir as instruções relativas à limpeza e substituição dos filtros do seu exaustor.
Se precisar de transportar o aparelho:
Mantenha a embalagem original do aparelho. Transporte o aparelho com a sua embalagem original e siga as marcas de transporte na embalagem original.
Se não tem a embalagem original:
- Não ponha objetos pesados sobre o exaustor. Proteja a superfície exterior contra impactos.
- Embale o produto de modo a que não seja danificado durante o transporte.
5.6 Substituição das lâmpadas
AVISO: Antes de tocar nas lâmpadas, certifique-se de que já arrefeceram.
Contacte o Agente de Serviço Autorizado para substituição da lâmpada.
