РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PNV602A SHARP

Благодарим вас за приобретение ЖК монитора SHARP. Для обеспечения безопасности и многолетней беспроблемной эксплуатации приобретенного вами изделия внимательно прочтите правила по технике безопасности перед тем, как начать его эксплуатацию. УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP ВАЖНАЯ ИНФОРМАЦИЯ

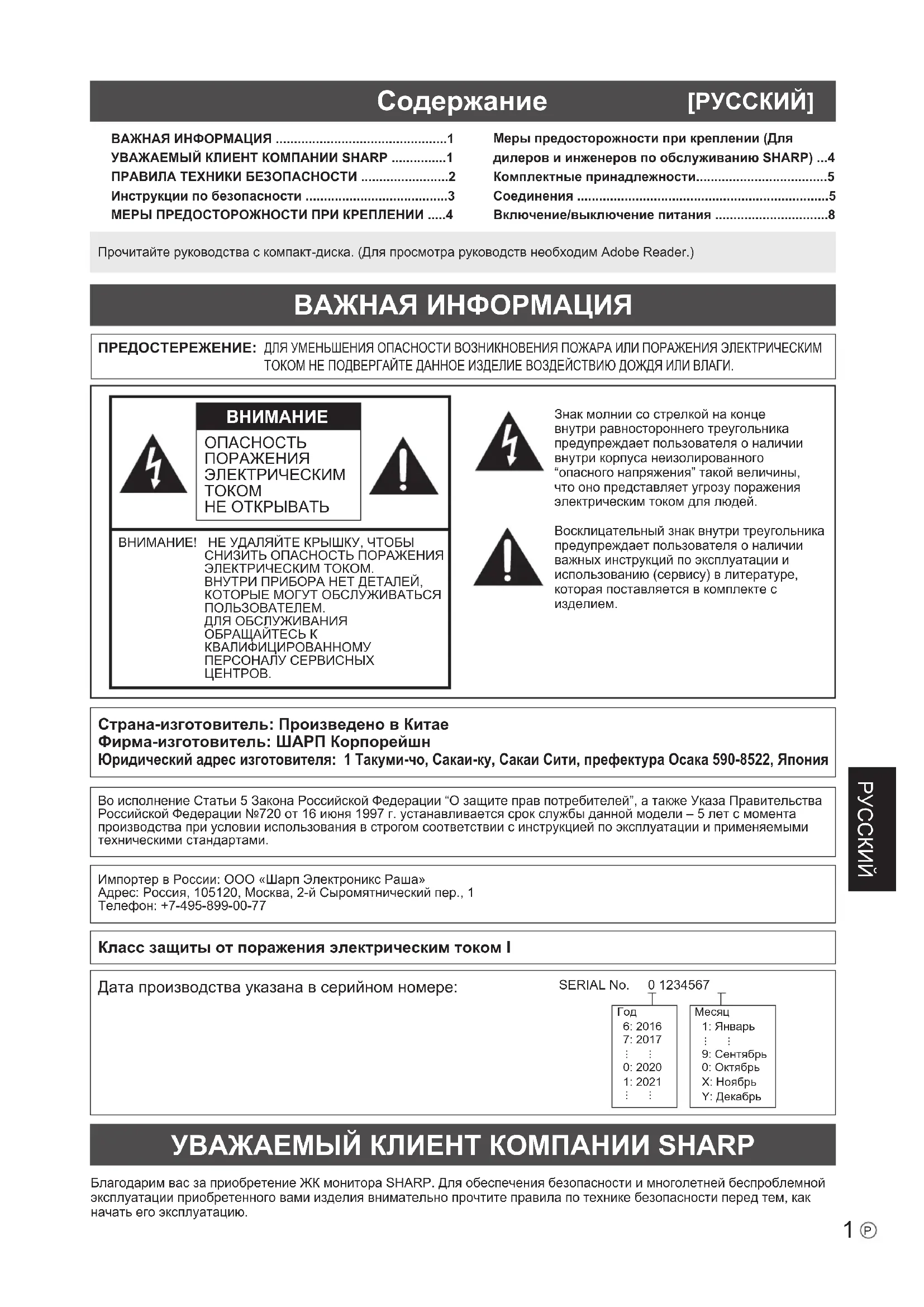

• Прочитайте руководства с компакт-диска. (Для просмотра руководств необходим Adobe Reader.)ВАЖНАЯ ИНФОРМАЦИЯ p. 1
• УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP p. 1
• ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ p. 2
• Инструкции по безопасности p. 3
• МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ p. 4
• Меры предосторожности при креплении (Для дилеров и инженеров по обслуживанию SHARP) p. 4
• Комплектные принадлежности p. 5
• Соединения p. 5
• Включение/выключение питания ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. ВНИМАНИЕ! НЕ УДАЛЯЙТЕ КРЫШКУ, ЧТОБЫ СНИЗИТЬ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.ВНУТРИ ПРИБОРА НЕТ ДЕТАЛЕЙ, КОТОРЫЕ МОГУТ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ СЕРВИСНЫХ ЦЕНТРОВ.Знак молнии со стрелкой на конце внутри равностороннего треугольника предупреждает пользователя о наличии внутри корпуса неизолированного “опасного напряжения” такой величины, что оно представляет угрозу поражения электрическим током для людей.Восклицательный знак внутри треугольника предупреждает пользователя о наличии важных инструкций по эксплуатации и использованию (сервису) в литературе, которая поставляется в комплекте с изделием. p. 8

НЕ ОТКРЫВАТЬ Во исполнение Статьи 5 Закона Российской Федерации “О защите прав потребителей”, а также Указа Правительства Российской Федерации №720 от 16 июня 1997 г. устанавливается срок службы данной модели – 5 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.Импортер в России: ООО «Шарп Электроникс Раша»Адрес: Россия, 105120, Москва, 2-й Сыромятнический пер., 1Телефон: +7-495-899-00-77 Класс защиты от поражения электрическим током I Дата производства указана в серийном номере: SERIAL No. 0 1234567Месяц1: Январь9: Сентябрь0: ОктябрьX: НоябрьY: Декабрь

Страна-изготовитель: Произведено в Китае Фирма-изготовитель: ШАРП Корпорейшн Юридический адрес изготовителя: 1 Такуми-чо, Сакаи-ку, Сакаи Сити, префектура Осака 590-8522, Япония РУССКИЙ2

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Электричествоиспользуетсядлявыполнениямногихполезныхфункций,ноонотакжеможетпричинятьтравмы персоналуибытьпричинойповрежденияимуществавслучаенеправильногообращениясним.Данноеизделие спроектированоипроизведенособеспечениеммаксимальнойбезопасности.Однаконеправильнаяэксплуатацияможет привестикпоражениюэлектрическимтокоми/иливозникновениюпожара.Вцеляхпредотвращенияпотенциальной угрозысоблюдайтеследующиеинструкциипоустановке,эксплуатацииичисткеданногоизделия.Дляобеспечения вашейбезопасностииувеличениясрокаэксплуатациивашегоЖКмониторавнимательнопрочтитеследующиеправила, преждечемприступатькэксплуатацииданногоизделия.

1. Прочтитеинструкции–Преждечемначатьэксплуатациюизделия,необходимопрочестьипонятьвсеинструкциипо

2. Хранитеданноеруководствовнадежномместе–Данныеинструкциипобезопасностииэксплуатацииследует

хранитьвнадежномместе,чтобыможнобылообратитьсякнимвпоследствии. 3.Подчиняйтесьпредостережениям–Всепредостерегающиенадписиизнаки,имеющиесянаизделииивинструкции, должныстрогособлюдаться. 4.Следуйтеинструкциям–Необходимоследоватьвсеминструкциямпоэксплуатации. 5.Чистка–Преждечемприступатькчисткеизделия,необходимодостатьвилкуизрозеткипеременноготока.Для чисткиизделиянеобходимоиспользоватьсухуютряпку.Запрещаетсяиспользоватьдляэтихцелейжидкиеили аэрозольныечистящиесредства. 6.Принадлежности–Запрещаетсяиспользоватьпринадлежности,нерекомендованныепроизводителемданного изделия.Использованиедругихпринадлежностейможетстатьпричинойнесчастныхслучаев. 7.Водаивлага–Запрещаетсяиспользоватьизделиявозлеисточниковводы.Неразмещайтемониторвместе,где нанегоможетпопастьвода.Приразмещенииобратитевниманиенаоборудование,использующеевработеводу, например,кондиционер. 8.Вентиляция–Вентиляционныеотверстияидругиеотверстиявкорпусеприборапредназначеныдлявентиляции. Запрещаетсязакрыватьилиблокироватьэтивентиляционныеотверстияилидругиеотверстия,поскольку недостаточнаявентиляцияможетпривестикперегревуи/илисокращениюсрокаслужбыизделия.Запрещается устанавливатьизделиенасофу,коверилидругиеаналогичныеповерхности,посколькуонимогутзаблокировать вентиляционныеотверстия.Запрещаетсяустанавливатьизделиевзакрытыхпространствах,такихкаккнижный шкафилиполка,еслитамнеобеспеченанадлежащаявентиляция,заисключениемслучаев,когдаэто предусмотреновинструкциипроизводителя. 9.Защиташнурапитания–Шнурпитаниядолженразмещатьсятакимобразом,чтобынанегоненаступалилюдиине устанавливалиськакие-либопредметы. 10.ЖКпанель,котораяиспользуетсявданномизделии,изготавливаетсяизстекла.Следовательно,онаможет разбитьсявслучае,еслиизделиеуронятилинанесутпонемуудар.Проявляйтеосторожность,чтобывасне повредилиосколкиразбитогостеклавслучае,еслиЖКпанельбудетразбита. 11.Перегрузка–Запрещаетсяперегружатьрозеткупеременноготокаи/илиудлинительныекабели.Перегрузкаможет привестикпожаруилипоражениюэлектрическимтоком. 12.Попаданиевнутрькорпусапредметовижидкостей–Категорическизапрещаетсявставлятькакие-либопредметы внутрьизделиячерезвентиляционныеилидругиеотверстия.Внутрьизделияподаетсявысокоенапряжение, поэтомупросовываниевегокорпусчерезотверстиекакого-либопредметаможетпривестикпоражению электрическимтокоми/иликороткомузамыканиюнекоторыхдеталей. Потойжепричинезапрещаетсядопускатьпопаданиевнутрьизделияводыилидругихжидкостей. 13.Обслуживание–Запрещаетсязаниматьсяобслуживаниемизделиясамостоятельно.Есливыбудетеснимать крышки,томожетеподвергнутьсявоздействиювысокогонапряженияидругихопасныхфакторов.Обратитеськ квалифицированномуобслуживающемуперсоналудлявыполненияобслуживания. 14.Ремонт–Еслипроизойдетчто-либоизперечисленногониже,извлекитеизрозеткипеременноготокавилку шнурапитанияиобратитеськквалифицированномуобслуживающемуперсоналузавыполнениемнеобходимых ремонтныхработ. а.Поврежденшнурпитанияиливилка. b.Вслучаепопаданиявизделиежидкостииликаких-либодругихпредметов. c.Когдаизделиепопалоподдождьиливводу. d.Когдаизделиенеработаеттак,какэтоописановинструкциипоэксплуатации. Запрещаетсятрогатьорганыуправленияпомимотех,чтоописанывинструкцияхпоэксплуатации.Неправильная регулировкаоргановуправления,котораянеописанавинструкциях,можетпривестикповреждениям,для устранениякоторыхзачастуютребуетсяпривлекатьквалифицированныхспециалистов,которымприходится выполнятьбольшойобъемработпорегулировке. e.Вслучае,еслиизделиеуронилиилиповредили. f. Вслучае,есливрабочемизделиинаблюдаютсякакие-либоотклонения.Явныеотклонениявработеизделия указываютнато,чтотребуетсяегообслуживание.

15. Запасныедетали—Еслидляизделияпотребуютсязапасныедетали,убедитесьвтом,чтовыполняющий

обслуживаниечеловекиспользуетзапасныедетали,указанныепроизводителемилианалогичныедеталистакими жехарактеристикамиипроизводительностью,какиоригинальные.Использованиедеталей,нерекомендованных производителем,можетпривестиквозгоранию,поражениюэлектрическимтокомилисозданиюдругихопасных

16.Проверкибезопасности—Послезавершенияработпообслуживаниюилиремонтупопроситетехникапо обслуживаниюпроизвестипроверкубезопасности,чтобыубедиться,чтоизделиенаходитсявнадлежащемрабочем

17.Креплениенастену—Прикрепленииизделиянастенунеобходимоубедитьсявтом,чтооноустановленос использованиемметода,рекомендованногоегопроизводителем. 18.Источникитепла—Держитеизделиевдалиотисточниковтепла,такихкакрадиаторы,нагреватели,плитыидругое оборудование,генерирующеетепло(включаяусилители). 19.Батарейки—Неправильноеиспользованиебатареекможетпривестикихвзрывуиливозгоранию.Протекание батареекможетвызватькоррозиюоборудования,испачкатьваширукиилиповредитьодежду.Чтобыизбежать подобныхпроблем,строговыполняйтеперечисленныенижетребованиятехникибезопасности:

• Используйтетолькорекомендуемыйтипбатареек.

• Всоответствиисинструкциямивотсекедлябатарееквставьтепоставляемыебатарейки,правильносориентировав ихсторонысзнаками(+)и(-).

• Неиспользуйтеодновременностарыеиновыебатарейки.

• Неиспользуйтебатарейкиразличныхтипов.Напряжениебатареекодинаковойформыможетотличаться.3

Инструкции по безопасности

Запрещаетсяиспользоватьмониторвзапыленныхместах, местахсвысокойвлажностьюилижетам,гдемонитор можетсоприкасатьсясмасламиилипаром.Мониторнельзя использоватьвприсутствииедкихгазов(диоксидасеры, сероводорода,диоксидаазота,хлора,аммиака,озонаит.п.), посколькуэтоможетстатьпричинойвозгорания. -Следитезатем,чтобымониторнесоприкасалсясводой илидругимижидкостями.Следитезатем,чтобыникакие предметы,такиекакскрепкидлябумаги,иголки,заколки, непопадаливнутрькорпусамонитора,посколькуэто можетстатьпричинойпожараилипривестикпоражению электрическимтоком.

Запрещаетсяустанавливатьмониторсверхунеустойчивых предметовилижевместах,гденегарантируется егобезопасность.Запрещаетсяподвергатьмонитор воздействиюсильныхударовиливибрации.Еслимонитор упадетилиопрокинется,этоможетегоповредить. - Запрещаетсяиспользоватьмониторвблизи нагревательногооборудованияиливтехместах,гдеон можетподвергатьсявоздействиювысокойтемпературы, посколькуэтоможетпривестикегоизбыточному нагревуи,какрезультат,квозгоранию. - Неиспользуйтемониторвместах,гденанегомогут попадатьсолнечныелучи.Эксплуатацияподпрямыми солнечнымилучаминесетопасностьдеформации корпусамонитораиегонеисправности. - Еслимониторустановленвдоступномсолнечным лучамместе(например,рядомсокном),необходимо предпринятьмерыпосокращениювоздействия ультрафиолетовогоиинфракрасногоизлучения ивысокихтемператур.Дляполученияподробной информацииобратитеськсвоемудилеру. - Розеткапеременноготокадолжнанаходиться вблизиоборудованиятакимобразом,чтобыкней обеспечивалсябеспрепятственныйдоступ. Сетевой шнур -Используйтетолькототшнурпитания,который поставляетсявместесмонитором.

Запрещаетсяповреждатьсетевойшнурилиставитьнанего тяжелыепредметы,растягиватьегоилисильноизгибать. Еготакженельзянаращивать.Повреждениешнураможет привестикпожаруилипоражениюэлектрическимтоком. -Неиспользуйтешнурпитаниясблокомрозеток. Наращиваниешнурапитанияможетпривестикпожару попричинеегоперегрева. -Запрещаетсявыниматьиливставлятьвилкусетевого шнураврозеткумокрымируками.Этоможетпривестик поражениюэлектрическимтоком. -Извлекайтевилкушнурапитанияизрозетки,если изделиенеэксплуатируетсядлительноевремя. -Запрещаетсячинитьшнурпитаниявслучаеегополомки илинарушенийвработе.Обратитесьзапомощьюк обслуживающемуперсоналу.

• Оперативнозаменяйтеразрядившуюсябатарейкуновой.

• Есливыпредполагаетенепользоватьсяпультомдистанционногоуправлениядлительноевремя,извлекитеизнего

• Еслижидкостьизбатарейкипопаланавашукожуилиодежду,немедленноитщательнопромойтеих.Если жидкостьпопалавамвглаза,тщательнопромойтеих,нонетрите,инемедленнообратитеськврачу.Попадание жидкостиизбатарейкивглазаилинаодеждуможетвызватьраздражениекожиилиповредитьглаз. 20.Использованиемониторанедолжносопровождатьсясозданиемфатальныхугрозилижеопасностей,которые могутнепосредственнопривестиксмерти,получениютравм,серьезныхфизическихповрежденийилипотерь, включаяуправлениеядернойреакциейвядерныхустановках,медицинскихсистемахподдержанияжизни,атакже управлениезапускамиракетвсистемахвооружений.

21. Неследуетвтечениедлительноговременинаходитьсявконтактеснагревающимисядеталямиизделия.Этоможет

привестиквозникновениюнизкотемпературныхожогов.

22. Неизменяйтеэтотпродукт.

ПРЕДУПРЕЖДЕНИЕ: Данноеизделиесоответствуетнормамкласса«А».Вдомашнихусловияхономожетвызыватьрадиопомехи,вслучае возникновениякоторыхможетпотребоватьсяпринятиесоответствующихмер. Сцельювыполнениятребованийэлектромагнитнойсовместимости(ЭМС),используйтеэкранированныекабелидля подключениякследующимразъемам:выходнойразъемПК/AVDVI-D,входнойразъемПК/AVDVI-D,входнойразъем ПК/AVHDMI,входнойразъемПКD-sub,входныеразъемыПКRGBивходные/выходныеразъемыRS-232C. Еслимониторустановленнанедостаточностабильнойповерхности,этоможетбытьопасным,таккакон можетупасть.Многиетравмы,особеннодетей,можнопредотвратитьспомощьюследующихпростыхмер предосторожности:

• использованиенастенныхкронштейновилиопор,рекомендованныхпроизводителеммонитора;

• использованиетолькотехпредметовмебели,которыемогутвыдержатьвесмонитора;

• мониторнедолженнависатьнадкраемпредметамебели,накоторомонустановлен;

• мониторнеследуетустанавливатьнавысокиепредметы(например,шкафыилистеллажи)безсоответствующего крепленияпредметамебелиимониторакподходящейоснове;

• мониторнеследуетставитьнатканьилидругиематериалы,находящиесямеждумониторомипредметоммебели;

• объясняйтедетям,чтозабиратьсянамебель,чтобыдостатьдомонитораилиегочастей,можетбытьопасно.

• Этооборудованиенепредназначенодляиспользованиявместах,гдевероятноприсутствиедетейбезприсмотра. Особые меры безопасности для детей -Непозволяйтедетямзабиратьсянамониторилиигратьрядомсним. -Неустанавливайтемониторнамебели,котораяможетиспользоватьсявкачествеступеней(например,комод). -Помните,чтодетивыражатьбурныеэмоциивовремяпросмотрапрограмм,особеннонаогромноммониторе. Мониторследуетустанавливатьвместе,гдедетинесмогутегодвигать,тянутьилиуронить. -Всешнурыикабелидолжныбытьподведенытакимобразом,чтобылюбопытныедетинемоглиихтянутьи хвататьсязаних. ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ (Продолжение) РУССКИЙ4

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ

• Мониторпредназначендляэксплуатациивпомещении.

• Требуетсякрепежныйкронштейн,соответствующий спецификацииVESA.

Посколькумониторимеетбольшойвес,проконсультируйтесь сдилеромпередегоустановкой,снятиемилиперемещением.

Креплениемониторакстенетребуетспециальныхнавыков, поэтомутакаяработадолжнавыполнятьсяспециалистами компанииSHARP.Вамнеследуетпредприниматьпопыток сделатьэтуработусамостоятельно.Нашакомпанияненесет какой-либоответственностизанесчастныеслучаиилитравмы, вызванныеплохиммонтажомилинеправильнымобращением.

• Монитордолжениспользоватьсяперпендикулярнопо отношениюкповерхности,накоторойонустановлен. Принеобходимости,мониторможнонаклонятьвверх иливнизподугломдо20градусов.

• Приустановкемониторавгоризонтальномположении необходимакрышкавентилятора(PN-ZR31,опция).Для полученияболееподробнойинформациииусловий дляустановкивгоризонтальномположенииобратитесь ксвоемудилеру.

• Данныймонитордолженэксплуатироватьсяпри температуреокружающейсредыот0°Cдо40°C.

• Избегайтеокружающейсредысвысокойтемпературой. Еслимониторустанавливаетсявнутрикожуха,илиесли температураокружающейсредывыходитзадиапазон от0°Cдо40°C,установитевентиляторилипримите другиемерыдлятого,чтобытемператураокружающей средынаходиласьвпределахтребуемогодиапазона.

• Температурныеусловиямогутотличатьсяпри использованиимониторасдополнительным оборудованием,рекомендованнымSHARP.Вподобных случаяхследуетознакомитьсястемпературными условиями,рекомендованнымипроизводителем дополнительногооборудования.

Запрещаетсяблокироватьвентиляционныеотверстия монитора.Росттемпературывнутрикорпусамонитора можетпривестикегонеправильномуфункционированию.

• Запрещаетсяразмещатьмониторнаустройствах, генерирующихтепло.

• Приустановкемонитораввертикальнойориентации придерживайтесьследующихрекомендаций. Несоблюдениеэтихрекомендацийможетпривестик возникновениюнеисправностей. -Чтобыустановитьмониторвгоризонтальной ориентации,повернитеегона90градусоввправо. -УстановитеMONITOR<МОНИТОР>вменюSETUP <УСТАНОВКА>вPORTRAIT<ПОРТРЕТ>.(Cм. Руководствопоэксплуатации.) -Обязательнозакрепитешнурпитания(входитв комплект)вместеприкреплениязажимакабеляпри помощисоответствующегоприлагаемогозажима. Убедитесь,чтововремякрепленияшнурпитания (прилагается)ненаходитсяподнапряжением,атакже избегайтеегоперекручивания. Зажимкабеля Шнурпитания (входитвкомплект)

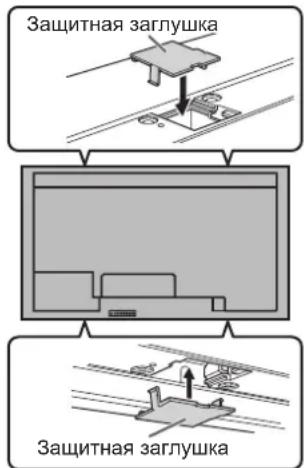

• Послеустановкимониторазакрепитезащитные заглушки(4шт.),какнеобходимо. Защитная заглушка Защитная заглушка

• Видеостенадолжнасостоятьизмониторовтолько однойитойжемодели.Неиспользуйтеданный мониторвсоставевидеостенысмониторамидругих

Меры предосторожности при креплении (Для дилеров и инженеров по обслуживанию SHARP)

• Приустановке,снятииилиперемещениимонитораследуетубедиться,чтоэтуработувыполняютнеменее2

• Убедитесь,чтовыиспользуетенастенныйкронштейн,спроектированныйилипредназначенныйдлякрепления данногомонитора.

• Данныймониторпроектировалсядляустановкинабетонныестеныиликолонны.Длякреплениякконструкциям издругихматериалов,такихкакоштукатуренныестены/тонкиепластмассовыепанели/деревянныепанели, необходимодоустановкивыполнитьопределенныеработыпоихукреплению. Данныймониторикрепежныекронштейныдолжныустанавливатьсянастену,котораяможетвыдержатькакминимум 4-кратныйвесмонитора.Установкунеобходимовыполнять,используяподходящийдляматериалаиконструкцииметод.

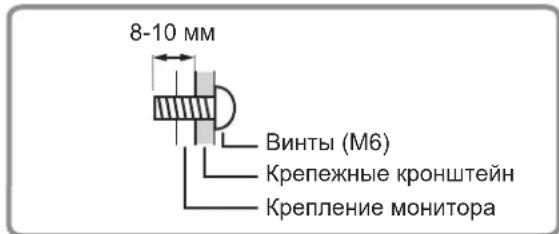

• Длякреплениякронштейнов,совместимыесостандартом VESAследуетиспользоватьвинтыМ6,длинакоторыхна8-10 ммбольшетолщиныкрепежногокронштейна.

Приперемещениимонитораудерживайтееголибозаручки, либозауглананижнейчастикорпуса.Недержитемониторза ЖКпанель.Этоможетпривестикповреждениюизделия,его неисправностииликтравмированиюлюдей.

• Приустановкемониторавместе,вкоторомнаднимбудут находитьсядругиепредметыилиустройства,следуетизбегать нагрузкинакорпусмонитора.

• Послеустановкиубедитесьвтом,чтомониторнадежнозакрепленнастенеивкреплении.

• Запрещаетсяиспользоватькакие-либодругиеотверстиядлякрепежныхвинтов,заисключениемотверстийVESA. Винты (М6) Крепежные кронштейн Крепление монитора 8-10 мм

Комплектные принадлежности

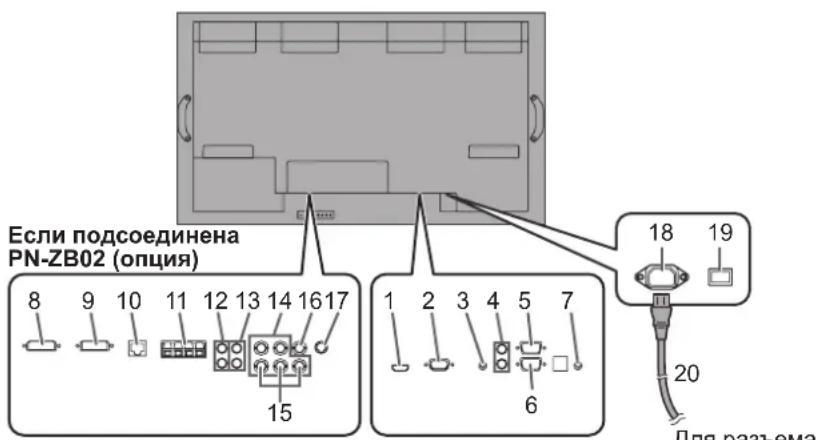

Режим ввода Входной разъем аудио (настройка по умолчанию)

1. Входной разъем ПК/AV HDMI

2. Входной разъем ПК D-sub

3. Входной разъем аудио

4. Выходные разъемы аудио

5. Выходной разъем RS-232C

6. Входной разъем RS-232C

7. Разъем комплекта дистанционного

8. Входной разъем ПК/AV DVI-D

9. Выходной разъем ПК/AV DVI-D

11. Разъемы внешнero динамикa

12. Входные разъемы аудио1

13. Входные разъемы аудио2

14. Входные разъемы ПК RGB

15. Входные разъемы AV компонент

16. Входной разъем AV видео

17. Входной разъем AV S-видео

18. Входной разъем питания переменного

19. Главный выключатель питания

20. Шнур питания (входит в поставку)

Если подсоединена PN-ZB02 (опция)

Подключение нескольких мониторов

Второй мониторВторостепенный (дополнительный монитор)ID-номер: 2Третий мониторВторостепенный (дополнительный монитор)ID-номер: 3Первый мониторПервостепенный (основной монитор)ID-номер: 1Четвертый мониторВторостепенный (дополнительный монитор)ID-номер: 4Блок приема сигналов датчика дистанционного управления (Поставляется вместе с комплектом дистанционного управления PN-ZR01

• Всегдаустанавливайтеблокприемасигналовдатчика дистанционногоуправлениянаосновноймонитор.

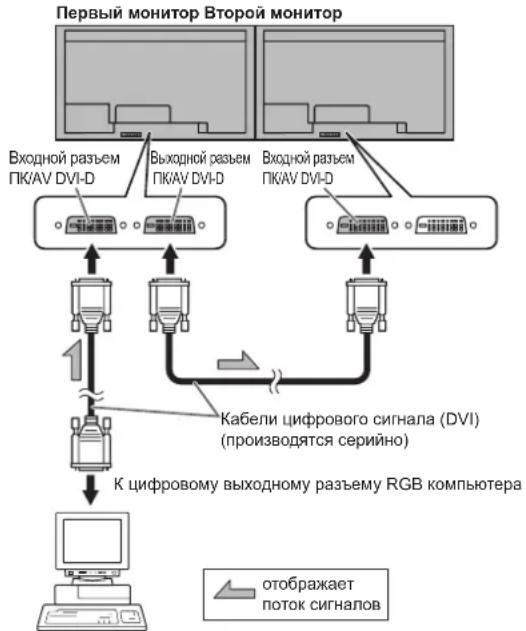

Подключение при помощи видеокабеля Можетотличатьсявзависимостиотиспользуемой системы.ПрииспользованииразъемаPC/AVDVI-Dв видепоследовательнойцепочкиможноподключитьдо5 мониторов.(КогдаподсоединенаPN-ZB02) отображает поток сигналовВходной разъем ПК/AV DVI-DПервый монитор Второй мониторВыходной разъем ПК/AV DVI-DВходной разъем ПК/AV DVI-DКабели цифрового сигнала (DVI)(производятся серийно) К цифровому выходному разъему RGB компьютера

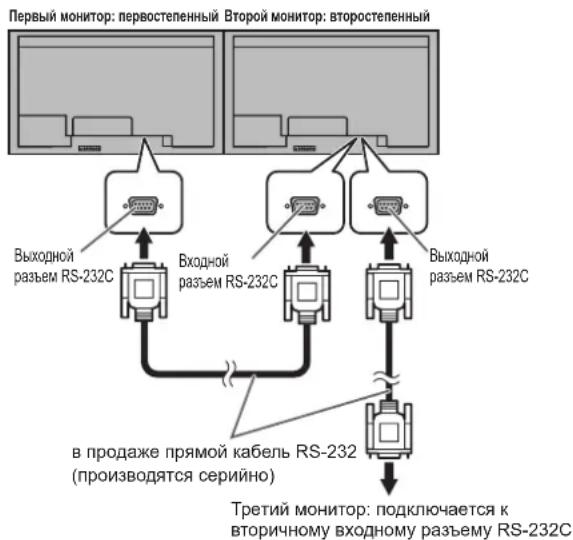

Подключение при помощи кабеля RS-232 Вслучаеподключениямониторавпоследовательной цепочкеприпомощикабеляRS-232прииспользовании кнопокнапервостепенном(основном)мониторенастройки копируютсянавторостепенный(дополнительный) монитор,чтопозволяетприпомощикнопокосновного мониторауправлятьвсемиостальными.Приэтом необходимоуказатьID-номердлякаждогомонитора. Первыймониторбудетустановленвкачестве первостепенного(основного),авторойивсеостальные мониторыбудутвторостепенными(дополнительными). ПодключитеодинзадругимкабелиRS-232C,начиная спервого(основного)монитора.Еслимониторыбудут подключенывдругомпорядке,онимогутнеработать должнымобразом. в продаже прямой кабель RS-232(производятся серийно) Первый монитор: первостепенный Второй монитор: второстепенный Третий монитор: подключается к вторичному входному разъему RS-232CВходной разъем RS-232CВыходной разъем RS-232CВыходной разъем RS-232C Подключитетретийидругиемониторытемжеспособом. Возможноподключениедо25мониторов.(Взависимости отдлиныиспользуемогокабеляиместаустановки). ID-номерустанавливаетсяспомощьюглавныхкнопок монитора.ЕсливыустановитедляпунктаAUTO ASSIGNIDNo.<АВТОМ.ПРИСВОИТЬIDНОМЕР>в менюзначениеON(Вкл.),ID-номерабудутприсвоены автоматическивпорядке,начинаясосновногомонитора.7

Подключение при помощи комплекта дистанционного управления (опция). Дляуправлениямониторомсиспользованиемпульта дистанционногоуправлениятребуетсякомплект дистанционногоуправленияPN-ZR01(опция). Установитеблокприемасигналовдатчикадистанционного управления,какуказанонарисункениже.(рекомендуется праваясторона) Для монитора в горизонтальной ориентации Для монитора в вертикальной ориентации

• Приустановкеблокаприемасигналовдатчика дистанционногоуправлениянеобходимоОТКЛЮЧИТЬ мониторотсетипитания.

• Требуетсяподключениемонитороввместев последовательнойцепочкеприпомощикабеляRS-232.

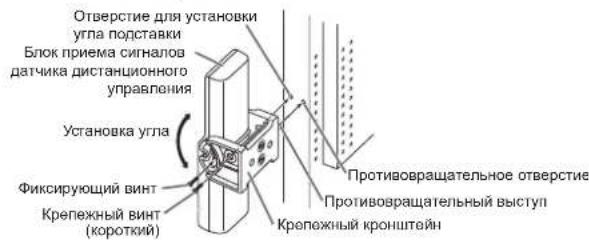

1. Вставьте противовращательный выступ крепежного

кронштейна в соответствующее отверстие на корпусе монитора.

2. Закрепите подставку, установив угол отверстия в

корпусе монитора при помощи крепежного винта.

3. Отрегулируйте угол блока приема сигналов датчика

дистанционного управления и закрепите его при помощи фиксирующего винта таким образом, чтобы он мог точно принимать сигналы. Противовращательный выступУстановка углаПротивовращательное отверстиеКрепежный кронштейнКрепежный винт (короткий)Фиксирующий винтБлок приема сигналов датчика дистанционного управленияОтверстие для установки угла подставки

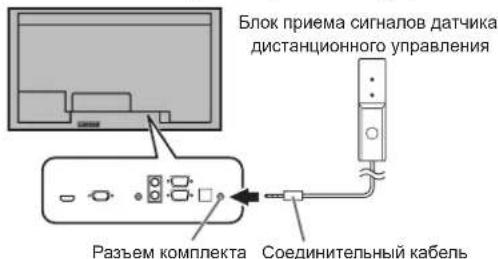

4. Вставьте соединительный кабель блока приема

сигналов датчика дистанционного управления в разъем комплекта дистанционного управления. Соединительный кабельРазъем комплекта Блок приема сигналов датчика дистанционного управления Установка батареек

1. Легко нажмите на крышку и сдвиньте в направлении

2. В соответствии с инструкциями в отсеке для

батареек вставьте батарейки (R-6 (тип “AA”), 2 шт.) (поставляются вместе с комплектом дистанционного управления PN-ZR01 (опция), правильно сориентировав их стороны со знаками

• Включитемонитордотого,какбудетвключенПКили устройствовоспроизведения.

• Приотключениипитанияглавнымвыключателем питанияиликнопкойPOWERповторноевключение должноосуществлятьсянераньшечемчерез5секунд. Небольшойинтервалможетпривестиквозникновению неисправности. Подключение электропитания Главный выключатель питания

• Питаниедолжновключатьсяивыключатьсяспомощью основноговыключателя.Неподсоединяйте/ отсоединяйтешнурпитанияинеменяйтеположение выключателя,когдаосновнойвыключательпитания находитсявовключенномположении.

• Дляполногоотключенияпитаниявыдернитешнурпитания. Включение/выключение питания ДляВКЛ./ВЫКЛ.питаниянажимайтекнопкуPOWERна пультедистанционногоуправленияилинепосредственно напанелимонитора. Когдаглавныйвыключательпитаниявыключен,монитор нельзявключитьспомощьюкнопкиPOWERнапульте дистанционногоуправления. LED-питанияКнопка питания Статус LED-питания Статус монитора Зеленоесвечение Питаниевкл. Оранжевоесвечение Питаниевыкл. (Режиможидания) Мигаетзеленымцветом Pежиможиданиявходногосигнала

Рабочий режим Когдамониторвключенпервыйразпослеотгрузкис завода,будетотображенэкраннастройкирежимаработы. УстановитеMODE1<РЕЖИМ1>илиMODE2<РЕЖИМ2>. MODE1<РЕЖИМ1> .......... ОпцияOFFIFNOOPERATION<ВЫКЛ.ПРИ НЕИСПОЛЬЗ.>установленанаON<ВКЛ>, аSTANDBYMODE<РЕЖИМОЖИДАНИЯ> установленанаLOWPOWER<МАЛАЯ МОЩНОСТЬ>.(Этинастройкинемогутбыть

Еслинетработывтечение4часовилиболее, мониторавтоматическивходитвждущийрежим. Потреблениеэнергиивждущемрежиметакже минимизировано. MODE2<РЕЖИМ2> .......... Будетвыполненастандартнаяоперация. ОпцияOFFIFNOOPERATION<ВЫКЛ.ПРИ НЕИСПОЛЬЗ.>установленанаOFF<ВЫКЛ>, аSTANDBYMODE<РЕЖИМОЖИДАНИЯ> установленанаSTANDARD<СТАНДАРТНО>.Эти настройкимогутбытьизменены. Дажепосленастройкивозможносделатьизменения, используяпунктOPERATIONMODE<РАБОЧИЙРЕЖИМ>, находящейсявменюмонитора.(Cм.Руководствопо эксплуатации.)

Настройка даты/времени

• Еслитребуетсяввестивремяприпервомвключении монитора,появляетсяэкраннастройкидаты/времени. Установитедатуивремя.

длявыборадатыи времениинажимайте или дляизменения числовыхзначений.

длявыбораSET <УСТАНОВИТЬ>,азатемнажмите MENU

• Обязательноустановитедатуивремя.

Экраннастройкидаты/временизакроетсяавтоматически,если втечение15секундневыполняетсякаких-либодействий. Послезакрытияэкрананастройкидаты/временидатуи времяможноустановитьспомощьюDATE/TIMESETTING <УСТАНОВКАДАТЫ/ВРЕМЕНИ>изменюOPTION<ОПЦИЯ>.

• Установитедатувформате:“День/Месяц/Год”.

• Установитевремяв24-часовомформате.

Часыпитаютсяотвнутреннегоаккумулятора.

Есливремяужеустановлено,нопривключениипитания появляетсяэкраннастройкидаты/времени,возможно, чтовнутреннийаккумуляторразряжен.Длязамены аккумулятораобратитеськсвоемуместномудилеру SHARPпообслуживаниюиливсервисныйцентр.

Расчетныйсрокслужбывнутреннегоаккумулятора:около 5лет(взависимостиотэксплуатациимонитора)
