РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bluextreme 1500 Ferplast

• Руководство по применению

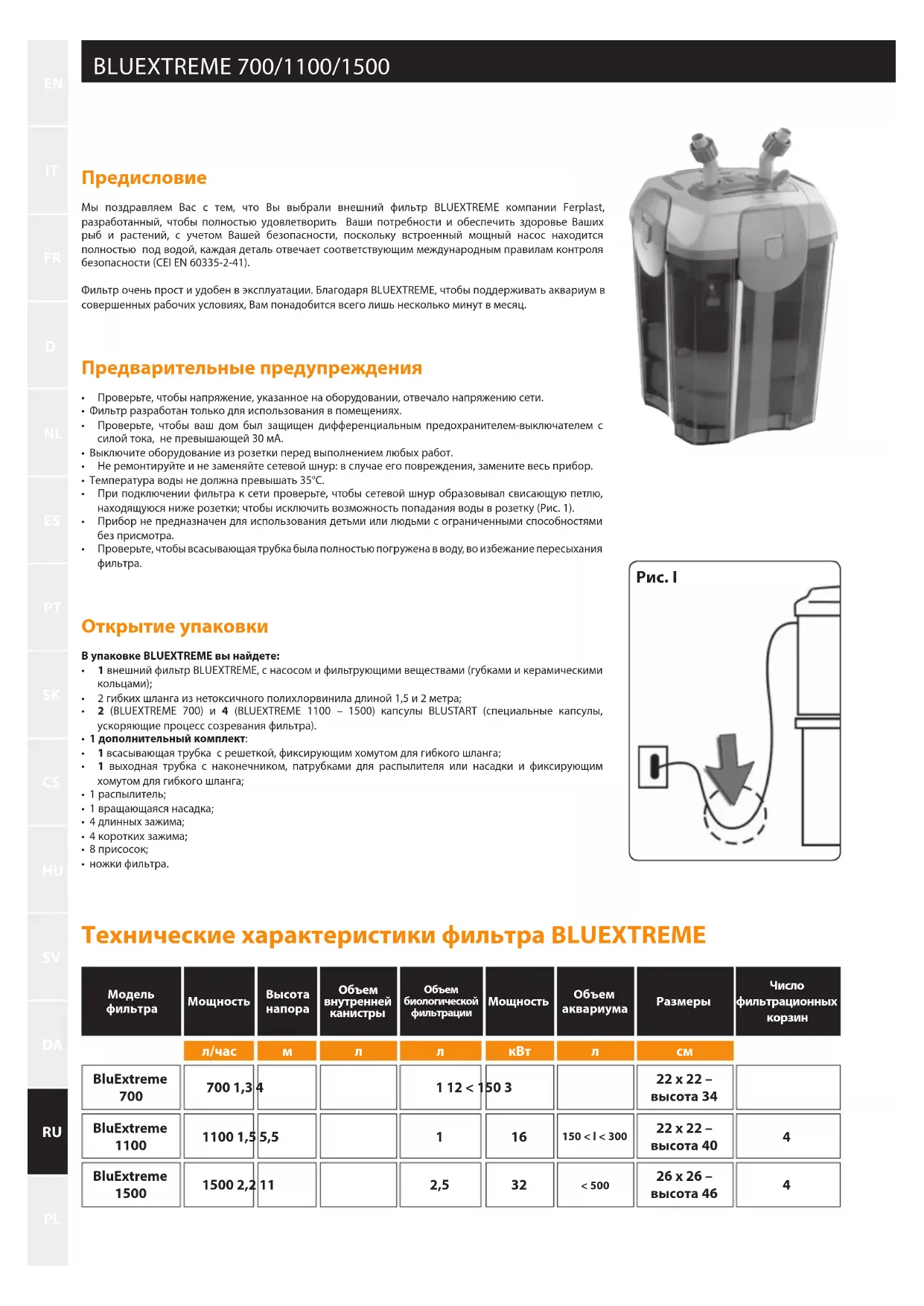

Предисловие Мы поздравляем Вас с тем, что Вы выбрали внешний фильтр BLUEXTREME компании Ferplast, разработанный, чтобы полностью удовлетворить Ваши потребности и обеспечить здоровье Ваших рыб и растений, с учетом Вашей безопасности, поскольку встроенный мощный насос находится полностью под водой, каждая деталь отвечает соответствующим международным правилам контроля безопасности (CEI EN 60335-2-41).Фильтр очень прост и удобен в эксплуатации. Благодаря BLUEXTREME, чтобы поддерживать аквариум в совершенных рабочих условиях, Вам понадобится всего лишь несколько минут в месяц. Предварительные предупреждения

• Проверьте, чтобы напряжение, указанное на оборудовании, отвечало напряжению сети.
• Фильтр разработан только для использования в помещениях.
• Проверьте, чтобы ваш дом был защищен дифференциальным предохранителем-выключателем с силой тока, не превышающей 30 мА.• Выключите оборудование из розетки перед выполнением любых работ.
• Не ремонтируйте и не заменяйте сетевой шнур: в случае его повреждения, замените весь прибор.
• Температура воды не должна превышать 35°С.
• При подключении фильтра к сети проверьте, чтобы сетевой шнур образовывал свисающую петлю, находящуюся ниже розетки; чтобы исключить возможность попадания воды в розетку (Рис. 1).
• Прибор не предназначен для использования детьми или людьми с ограниченными способностями без присмотра.
• Проверьте, чтобы всасывающая трубка была полностью погружена в воду, во избежание пересыхания Открытие упаковки В упаковке BLUEXTREME вы найдете:
• 1 внешний фильтр BLUEXTREME, с насосом и фильтрующими веществами (губками и керамическими

• 2 гибких шланга из нетоксичного полихлорвинила длиной 1,5 и 2 метра;

• 2 (BLUEXTREME 700) и 4 (BLUEXTREME 1100 – 1500) капсулы BLUSTART (специальные капсулы, ускоряющие процесс созревания фильтра).• 1 дополнительный комплект:
• 1 всасывающая трубка с решеткой, фиксирующим хомутом для гибкого шланга;

• 1 выходная трубка с наконечником, патрубками для распылителя или насадки и фиксирующим хомутом для гибкого шланга;• 1 распылитель;• 1 вращающаяся насадка;• 4 длинных зажима;• 4 коротких зажима;• 8 присосок;• ножки фильтра. Технические характеристики фильтра BLUEXTREME МодельфильтраМощностьВысотанапораОбъемвнутреннейканистрыРазмерыОбъембиологическойфильтрацииМощностьОбъем аквариумаЧисло фильтрационных корзинBluExtreme 700 1,3 422 х 22 –высота 341 12 < 150 3BluExtreme 1100 1,5 5,522 х 22 –высота 40 150 < l < 300 BluExtreme 1500 2,2 1126 х 26 –высота 462,5 32< 500

л/час м л смл кВт л Рис. IIT

Откройте для себя все замечательные качества фильтров Ручка фильтра Для перемещения фильтра предусмотрена легкая в использовании ручка, которая разработана так, чтобы удерживать даже наполненный водой фильтр (Рис. А/1). Рычаг снятия клапана Удобный в использовании рычаг, который облегчает снятие клапанов с крышки фильтра во время выполнения работ по уходу за фильтром (Рис. А/2). ВНИМАНИЕ: клапаны можно снять с крышки фильтра, только если рычаг находится в вертикальном положении. Рычаг открытия клапана (система безопасности) Рычаг, позволяющий открывать/закрывать клапаны и регулировать поток (Рис. А/4). Патрубок с хомутом Удобные в использовании вращающиеся на 360 ° патрубки (Рис. А/7) с хомутами, которые позволяют присоединить патрубок к гибкому шлангу (Рис. А/3).

Деталь, которая легко снимается с крышки с помощью рычага снятия, имеющего клапаны для перехвата водного потока (Рис. А/10). ВНИМАНИЕ: при снятии с крышки специальная система блокирует рычаг открытия клапана, чтобы он не сдвинулся случайно и не привел к вытеканию воды.

4 мощные замка для надежной фиксации крышки и канистры фильтра (Рис. А/5). Специальная кнопка позволяет блокировать замок в закрытом положении, чтобы он случайно не открылся (Рис. А/6). ВНИМАНИЕ: Красный: замок заблокирован; Зеленый: замок не заблокирован. Уплотнительный блок канистры Специальная изоляция из эпоксидных полимеров обеспечивает максимальную фиксацию крышки и канистры (Рис. А/8). Уплотнительный блок прикамеры Специальная изоляция из эпоксидных полимеров с герметичными элементами обеспечивает прохождение воды от входа в фильтр к дну канистры, напрямую (Рис. А/9). Сетка керамических колец Удобная в использовании сетка содержит керамические кольца для биологической фильтрации, что значительно повышает эффективность фильтра (Рис. В/1). Трубка прохождения воды Встроенная трубка, которая обеспечивает прямое протекание воды из аквариума на дно канистры (Рис. В/2). Сетка для фильтрационных материалов Удобные в использовании сетки с губками различной пористости, которые можно использовать и для других видов веществ (Рис. В/3). Специальные регулируемые ручки обеспечивают надежную фиксацию к стенке канистры, во избежание прохождения воды мимо губок (Рис. В/4). Фильтрационные вещества можно заменять другими, в состав которых входят перлоновые волокна BLUFIBRE (механическая фильтрация), активированный уголь в гранулах BLUCARBON и неолит BLUZEOLITE (абсорбирующая фильтрация) и другие, соблюдая осторожность, чтобы не засорять фильтр. Трубка всасывания Специальная трубка для всасывания воды в аквариуме, длина которой регулируется (Рис. С/6). Трубка имеет решетку, чтобы в фильтр не попадали листочки или рыбки (Рис. С/7) и отверстие с крышкой для соединения (Рис. С/8). Кроме того, втулка обеспечивает герметичность присоединения гибкого шланга. Гибкий шланг Специальный гибкий шланг из полихлорвинила диаметром 15/21 мм, который можно разрезать на две части.

1 Распылитель 2 Патрубки “L” 3 Патрубки без заглушки 4 Хомут для присоединения гибкого шланга 5 Вращающаяся насадка 6 Регулируемая всасывающая трубка 7 Решетка 8 Фиксирующая ручка для подсоединения фильтра 9 Патрубки с заглушкой

1 Ручка фильтра 2 Рычаг снятия клапана 3 Хомуты 4 Рычаг открытия клапана и регулирования потока 5 Замок 6 Предохранительная кнопка фиксации замка 7 Патрубки для входа и выхода воды 8 Изоляция канистры 9 Изоляция предкамеры 10 Клапаны

1 Сетка с керамическими кольцами и крышкой 2 Трубка прохождения воды ко дну канистры 3 Сетка с губками 4 Регулируемые ручки сетки 5 Канистра 6 Ножки

• Декорируйте аквариум согласно рекомендациям магазина или согласно указаниям в инструкции.
• В любом случае, если вы декорируете свой аквариум пресноводными тропическими рыбами, советуем вам насыпать на дно аквариума тонкий ровный слой удобрения.• Наполните аквариум водой (советуем использовать 50% воды из-под крана и 50% опресненной воды для аквариумов, хотя это соотношение может меняться, в зависимости от характеристик используемой воды из-под крана).• Установите температуру нагревателя в зависимости от выбранных видов растений и рыб (например, средняя температура для пресноводных тропических аквариумов составляет 25-26°С).Установите внешний фильтр, как указано ниже(Не забудьте положить капсулы BLUSTART)• Растения помещайте в аквариум через сутки после наполнения водой, чтобы за это время температура и химические показатели воды стабилизировались.• Запускайте рыб через 10-12 дней, чтобы активировать работу фильтра. Рекомендуем проверить показатели воды аквариума измерителем MULTISTICK TESTER компании Ferplast. Местный магазин аквариумистики порекомендует вам идеальные значения температуры и жесткости воды, в зависимости от выбранных видов рыб и растений. Советуем периодически повторять измерение этих параметров. Когда вы запустите рыб, положите на дно канистры капсулы BLUSTART, которые продаются вместе с фильтром (1 в BLUEXTREME 700 и 2 в BLUEXTREME 1100 и 1500) (вы можете опустить их в трубку, Рис. D).• Во время работы фильтра каждый день добавляйте небольшую порцию сухого корма: это поможет образованию микрофлоры аквариума. Подготовка и установка фильтра
• Прикрутите четыре ножки фильтра к дну канистры (Рис. В/6).• Расположите фильтр BLUEXTREME ниже уровня вашего аквариума (при желании расположите его на стенке аквариума после запуска аквариума). Все тумбы, изготавливаемые компанией Ferplast, разработаны для размещения фильтра и свободного прохождения трубок. ВНИМАНИЕ: Расстояние от основы фильтра до места вхождения труб в аквариум не должно превышать 160 см.
• Вставьте клапаны в уплотнительный блок; опустите рычаг снятия и проконтролируйте, чтобы регулирующий рычаг находился в незаблокированном положении.
• Снимите крышку канистры фильтра при помощи замков (не забудьте, что сначала должны быть подняты 4 предохранительных кнопки, от красного к зеленому, Рисунок Е) и проверьте правильное положение фильтрационных веществ; поместите 1 (700) или 2 (1100-1500) капсулы BLUSTART на дно канистры фильтра (вы можете легко сделать это через трубку). Закройте фильтр, заблокировав крышку четырьмя замками и закрыв предохранительные кнопки. ВНИМАНИЕ: за один раз фиксируйте не один замок, а пару замков (один напротив другого). Убедитесь в правильности сборки и правильном направлении размещения крышки на канистре, разместив ее таким образом, чтобы обеспечить непрерывность прохождения воды от входа к выходу (Рисунок F). Проверьте, чтобы на изоляции крышки не было грязи или посторонних веществ.• Разместите трубки всасывания и трубки прохождения воды внутри вашего аквариума, убедитесь, что вы прикрепили их присосками с фиксаторами (длинными или короткими, в зависимости от того, какие вам нужны).• Разместите трубку водозабора и трубку выхода воды в вашем аквариуме, убедившись в их правильном подсоединении (Рисунок G). ВНИМАНИЕ: Аквариумы FERPLAST разработаны с учетом крепления трубок (Рисунок H).
• Аквариумы CAYMAN, DUBAI и CAPRI имеют легко съемное крепление на задней стороне крышки.
• В аквариумах STAR клапаны решеток с тыльной стороны легко снимаются, чтобы закрепить

• Рекомендуем поместить блок потока и блок всасывания в противоположных углах с тыльной стороны, во избежание образования прямых водотоков. В действительности, такие водотоки могут снизить эффективность функционирования вашего аквариума. ВНИМАНИЕ: В аквариуме CAYMAN 60 из-за небольшого количества свободной площади, нет возможности использовать патрубки «С» в левом углу аквариума; поэтому мы рекомендуем поместить блок всасывания с правой стороны, а блок потока с левой стороны, напрямую в поток с помощью гибкой трубки.ТРУБКА ВСАСЫВАНИЯ Прикрепите патрубки «С» с заглушкой (Рис. С/9) на аквариум и присоедините полупрозрачный шланг к внутренней стороне аквариума; вставьте регулируемую по высоте трубку (Рис. С/6), предварительно прикрепив решетку на дне. Затем отрегулируйте положение решетки аквариума, установив ее на расстоянии 3-4 см от дна.ТРУБКИ ПОТОКАПрикрепите патрубки «С» без заглушки (Рис. С/3) на аквариум и присоедините патрубок “L” с наконечником или без него (Рис. С/2), как вам необходимо. Затем присоедините распылитель (Рис. С/1) или вращающуюся на 360° насадку (Рис. С/5). Подсоедините гибкие шланги к патрубку фильтра и блоки потока и всасывания (Рис. F), следите, чтобы не изменить направление (IN из фильтра к блоку всасывания, OUT из внешнего фильтра к трубке водотока. После того как вы вставите их в уплотнительный блок, надежно зафиксируйте их при помощи хомутов.ВНИМАНИЕ: Гибкие шланги должны быть отрезаны чисто и нужной длины; затем подсоедините их, следите, чтобы не было выступов (для улучшения соединения) или перегибов (что может снизить объем прохождения воды). Рис. F INOUT Рис. D BLUSTART Рис. E UNBLOCKEDBLOCKEDСоединения труб (внутренние) Рис. G Способ B

A (x 4) C (x 2)B (x 2) Соединения труб (внешние)

1 Сетка с керамическими цилиндрами2 Абсорбирующая губка3 Крупнопористая губка4 Мелкопористая губка Рис. I

Уход и обслуживание Внимание: всегда выключайте фильтр из розетки перед выполнением любых работ по уходу и обслуживанию.Регулярно ухаживайте за фильтром, по крайней мере, каждые 3-4 недели, а также всякий раз при заметном снижении уровня водотока.Для ухода:

• Закройте клапан при помощи рычага (Рис. I/5а);
• Отсоедините фильтр от электричества;
• Через несколько секунд выньте блок клапанов при помощи рычага снятия (Рис. I/5b);

• Перенесите фильтр туда, где вы будете его чистить, держа его за ручку (рис. I/5с);

• Откройте фильтр, передвинув замки (не забудьте поднять предохранительные

• Снимите сетку с керамическими кольцами (ВНИМАНИЕ: Не мойте биологические фильтрационные вещества, поскольку они могут утратить биологические соединения, поддерживающие жизнеспособность популяций бактерий);
• Сполосните губки механической и абсорбирующей фильтрации, вынув их из сеток: - губки механической фильтрации необходимо менять каждые 6 месяцев; используйте только оригинальные материалы BLUMEC компании Ferplast;
• Эффективность абсорбирующей губки заканчивается через 2-3 недели; поэтому мы рекомендуем заменять ее оригинальной BLUCLEAR или оставить ее в фильтре механической фильтрации; в любом случае менять ее необходимо каждые 6 месяцев; - абсорбирующую губку можно также заменять другими веществами, которые включают активированный уголь в гранулах BLUCARBON или неолит BLUZEOLITE компании Ferplast (желательно помещать их в специальном пакете); - во время проведения специальной обработки (терапии) необходимо вынимать абсорбирующую губку из фильтра (во избежание снижения ее эффективности). По окончании данного периода, рекомендуем вставить новую губку.
• Очищайте ротор и вал насоса фильтра, по крайней мере, каждые 3-4 месяца; - снимите крышку насоса, нажав выступ по направлению к вентилятору и полностью вытащите ее (Рис. I/6 а-b); - снимите ротор и вал и очистите их мягкой щеткой и прохладной водой (ни в коем случае не используйте моющие средства или абразивы); - соберите насос в обратном порядке, проверьте, чтобы керамический вал находился на своем месте в гнезде (будьте очень осторожны, обращаясь с ним, поскольку он очень хрупкий);
• Соберите фильтр; будьте внимательны, чтобы вставить фильтрационные вещества в правильном порядке: на дне голубая крупнопористая губка, голубая мелкопористая губка в середине (только для 1100 и 1500), следующая губка с активированным углем, сверху сетка с керамическими кольцами.
• Расположите фильтр возле аквариума и установите клапаны на свое место. Внимание: если на внутренней крышке есть вода, перед установкой крышки в фильтр наклоните ее, стряхнув воду.
• Если вы все сделали правильно, то фильтр запустится после открытия клапанов и подсоединения электричества. В случае если по какой-либо причине, фильтр не запускается, выполните действия, описанные в пункте «Запуск фильтра».Уход за другими деталями:
• Уплотнительный блок: чтобы гарантировать постоянное отличное состояние фильтра, рекомендуем заменять уплотнительный блок, по крайней мере, один раз в год соответствующим комплектом компании Ferplast.
• Периодически очищайте решетку всасывания, проверяя, чтобы она никогда не была заблокирована.
• Регулярно очищайте гибкие шланги, чтобы водоросли или грязь не уменьшали ток воды и не препятствовали ее прохождению. Запуск фильтра (пуск насоса) 1 Проверьте, чтобы рычаг открытия клапана находился в закрытом положении2 Откройте заглушку над блоком всасывания и налейте стакан воды (около 150 см³).3 Плотно закройте заглушку.4 Откройте клапан фильтра при помощи рычага. В таком положении происходит авто запуск системы. 5 Включите фильтр, подсоединив его к электрической розетке. Используя рычаг, можно регулировать вход и выход воды.ВНИМАНИЕ:После запуска фильтра убедитесь, что он нигде не протекает. После нескольких часов работы снова проверьте правильность работы фильтра и убедитесь еще раз, что он нигде не протекает. Если вода не течет к выпускной трубе, проверьте соединение шлангов и убедитесь, что они не перегнуты и не засорены. Немного встряхнув фильтр, можно выпустить воздух, имеющийся внутри. 150 cc Запасные детали Все детали фильтра BLUEXTREME легко заменяются. Запасные детали можно приобрести в магазине, где вы покупали фильтр. Также можно приобрести огромное количество комплектующих компании Ferplast: они постоянно усовершенствуются и способны видоизменить ваш аквариум в соответствии с вашими желаниями. При замене любой детали для сохранения максимальной эффективности и надежности, необходимо использовать только оригинальные детали компании Ferplast. Установка не оригинальных деталей делает недействительной гарантию. Компания Ferplast дает гарантию на фильтр BLUEXTREME , его детали и комплектующие в рамках, предусмотренных этим пунктом и положениями действующего законодательства. Гарантия распространяется только на производственный брак и предполагает их бесплатный ремонт или замену. Гарантия не распространяется на поломки или повреждения, вызванные халатностью, использованием, не предусмотренным инструкциями, изложенными в данном руководстве, несчастными случаями, изменениями, неправильным использованием, неправильным ремонтом и при отсутствии квитанции. Гарантия не распространяется на губки, уплотнительный блок и фильтрационные вещества.BLUEXTREME 700/1100/1500
