MANUALE UTENTE Bluextreme 1500 Ferplast

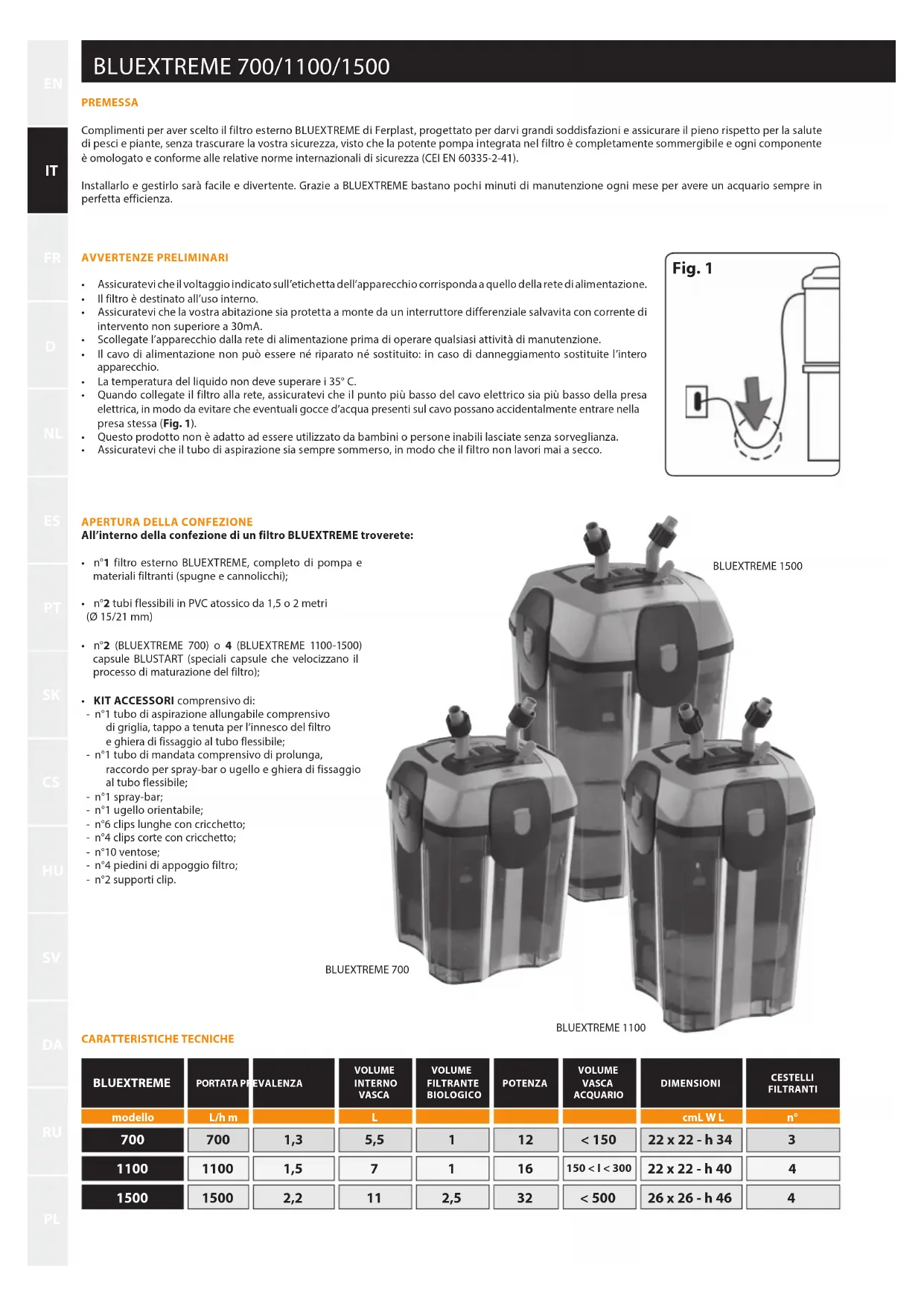

PREMESSA Complimenti per aver scelto il filtro esterno BLUEXTREME di Ferplast, progettato per darvi grandi soddisfazioni e assicurare il pieno rispetto per la salute di pesci e piante, senza trascurare la vostra sicurezza, visto che la potente pompa integrata nel filtro è completamente sommergibile e ogni componente è omologato e conforme alle relative norme internazionali di sicurezza (CEI EN 60335-2-41). Installarlo e gestirlo sarà facile e divertente. Grazie a BLUEXTREME bastano pochi minuti di manutenzione ogni mese per avere un acquario sempre in perfetta efficienza. Fig. 1

• n°1 filtro esterno BLUEXTREME, completo di pompa e materiali filtranti (spugne e cannolicchi);
• n°2 tubi flessibili in PVC atossico da 1,5 o 2 metri (Ø 15/21 mm)
• n°2 (BLUEXTREME 700) o 4 (BLUEXTREME 1100-1500) capsule BLUSTART (speciali capsule che velocizzano il processo di maturazione del filtro);
• KIT ACCESSORI comprensivo di: - n°1 tubo di aspirazione allungabile comprensivo di griglia, tappo a tenuta per l’innesco del filtro e ghiera di fissaggio al tubo flessibile; - n°1 tubo di mandata comprensivo di prolunga, raccordo per spray-bar o ugello e ghiera di fissaggio al tubo flessibile; - n°1 spray-bar; - n°1 ugello orientabile; - n°6 clips lunghe con cricchetto; - n°4 clips corte con cricchetto; - n°10 ventose; - n°4 piedini di appoggio filtro; - n°2 supporti clip.APERTURA DELLA CONFEZIONEAll’interno della confezione di un filtro BLUEXTREME troverete:CARATTERISTICHE TECNICHE BLUEXTREME PORTATA PREVALENZAVOLUMEINTERNOVASCADIMENSIONIVOLUMEFILTRANTEBIOLOGICOPOTENZAVOLUMEVASCAACQUARIOCESTELLIFILTRANTI 700 700 1,3 5,5 22 x 22 - h 341 12 < 150 3 L/h m cmL W L 1100 1100 1,5 7 22 x 22 - h 401 16 150 < l < 300

1500 1500 2,2 11 26 x 26 - h 462,5 32 < 500 4 modello n°BLUEXTREME 1500BLUEXTREME 700BLUEXTREME 1100AVVERTENZE PRELIMINARI

• Assicuratevi che il voltaggio indicato sull’etichetta dell’apparecchio corrisponda a quello della rete di alimentazione.
• Il filtro è destinato all’uso interno.
• Assicuratevi che la vostra abitazione sia protetta a monte da un interruttore differenziale salvavita con corrente di intervento non superiore a 30mA.
• Scollegate l’apparecchio dalla rete di alimentazione prima di operare qualsiasi attività di manutenzione.

• Il cavo di alimentazione non può essere né riparato né sostituito: in caso di danneggiamento sostituite l’intero apparecchio.
• La temperatura del liquido non deve superare i 35° C.

• Quando collegate il filtro alla rete, assicuratevi che il punto più basso del cavo elettrico sia più basso della presa elettrica, in modo da evitare che eventuali gocce d’acqua presenti sul cavo possano accidentalmente entrare nella presa stessa (Fig. 1).
• Questo prodotto non è adatto ad essere utilizzato da bambini o persone inabili lasciate senza sorveglianza.

• Assicuratevi che il tubo di aspirazione sia sempre sommerso, in modo che il filtro non lavori mai a secco.IT

BLUEXTREME: scoprite tutte le sue grandi qualità Maniglia filtro Pratica maniglia per trasportare il filtro, dimensionata per sorreggerlo anche quando è pieno d’acqua (Fig. A/1). Leva sgancio gruppo valvole Pratica leva che facilita l’estrazione del gruppo valvole dal coperchio del filtro durante le operazioni di manutenzione (Fig. A/2). N.B. Il gruppo valvole può essere estratto dal coperchio solo se tale leva si trova in posizione verticale Leva apertura valvole (safety system) Leva che consente l’apertura/chiusura delle valvole e la regolazione di portata (Fig. A/4). Raccordi tubo con ghiera Pratici raccordi orientabili a 360° (Fig. A/7) che consentono, tramite la ghiera, il fissaggio sicuro al tubo flessibile (Fig. A/3). Gruppo valvole Elemento facilmente estraibile dal coperchio grazie alla leva di sgancio, che contiene le valvole per l’intercettazione del flusso dell’acqua (Fig. A/10). N.B. Quando estratto dal coperchio, uno speciale sistema blocca la leva di apertura valvole, in modo che non possa essere mossa accidentalmente e quindi comportare spiacevoli perdite d’acqua. Ganci 4 robusti ganci per una sicura tenuta fra coperchio e vasca del filtro (Fig. A/5). Uno speciale tasto consente di bloccare il gancio, quando chiuso, in modo da evitare spiacevoli aperture accidentali (Fig. A/6). N.B. Rosso: gancio bloccato; Verde : gancio sbloccato. Guarnizione vasca Speciale guarnizione in gomma EPDM, per garantire la massima tenuta fra coperchio e vasca (Fig. A/8). Guarnizione pre-camera Speciale guarnizione in EPDM espanso a celle chiuse che garantisce un flusso d’acqua dall’ingresso del filtro fino al fondo della vasca, senza alcun passaggio preferenziale (Fig. A/9). Cestello cannolicchi Pratico cestello contenente i cannolicchi per la filtrazione biologica. Questa posizione ne ottimizza l’efficienza filtrante (Fig. B/1). Tubo di passaggio acqua Tubo integrato alla vasca che assicura un flusso diretto dell’acqua dall’acquario al fondo della vasca (Fig. B/2). Cestelli materiali filtranti Pratici cestelli contenenti spugne di varia porosità, facilmente adattabili ad altri tipi di materiali (Fig. B/3). Gli speciali manici regolabili assicurano che la loro posizione sia sempre ben aderente alla parete della vasca, in modo da evitare i passaggi preferenziali d’acqua attorno alle spugne (Fig. B/4). I materiali filtranti possono essere sostituiti con altri quali la lana di perlon BLUFIBRE (filtrazione meccanica), i carboni attivi in granuli BLUCARBON e la zeolite BLUZEOLITE (filtrazione adsorbente) o altri materiali, prestando attenzione a non intasare il filtro. Tubo di aspirazione Speciale tubo per l’aspirazione dell’acqua in acquario, regolabile in lunghezza (Fig. C/6). Il tubo comprende una griglia per evitare l’ingresso di foglie o pesci nel filtro (Fig. C/7) e un foro con tappo per l’innesco (Fig. C/8). La ghiera, inoltre, assicura un fissaggio sicuro al tubo flessibile. Tubo flessibile Speciale tubo flessibile in PVC di diametro 15/21 mm disponibile già pre-tagliato in 2 spezzoni. Fig. A

Fig. C 1 Spray-bar 2 Raccordo a L 3 Raccordo senza tappo 4 Ghiera per fissaggio a tubo flessibile 5 Ugello orientabile 6 Tubo di aspirazione regolabile 7 Griglia 8 Tappo a tenuta per innesco filtro 9 Raccordo con tappo

1 Maniglia filtro 2 Leva di sgancio valvole 3 Ghiere 4 Leva di apertura valvole e regolazione di portata 5 Gancio 6 Tastino di sicurezza chiusura gancio 7 Raccordi tubo per ingresso e uscita acqua 8 Guarnizione vasca 9 Guarnizione precamera 10 Gruppo valvole

Fig. B 1 Cestello per cannolicchi con relativo coperchio 2 Tubo di passaggio acqua verso il fondo vasca 3 Cestelli materiali filtranti con spugne 4 Manici cestelli regolabili 5 Vasca 6 Piedini di appoggio

Allestimento dell’acquario

• Allestite l’acquario come consigliato dal vostro negoziante di fiducia o come indicato nel relativo manuale d’istruzione.• In ogni caso, se state allestendo un acquario con pesci tropicali d’acqua dolce, vi consigliamo di stendere uniformemente sul fondo un sottile strato di fertilizzante.
• Riempite d’acqua la vasca (consigliamo di utilizzare il 50% d’acqua di rubinetto e il 50% di acqua demineralizzata ad uso acquario, anche se questa percentuale può variare in funzione delle caratteristiche della vostra acqua di rubinetto).• Impostate poi la temperatura del riscaldatore in base alle specie di pesci e piante scelte (ad esempio, per acquari tropicali di acqua dolce, la temperatura media è di circa 25-26°C).Installate il filtro esterno come sotto indicato(compreso l'inserimento delle pastiglie BLUSTART)
• Predisponete le piante nell’acquario dopo 24h dall’inserimento dell’acqua nella vasca, in modo che la temperatura ed i valori chimici dell’acqua si siano stabilizzati.
• Prima di inserire i pesci dovrete aspettare 10-12 giorni, in modo che il filtro sia attivo. Vi consigliamo di verificare i parametri dell’acqua del vostro acquario con il misuratore MULTISTICK TESTER. Il vostro negoziante di fiducia potrà inoltre consigliarvi sui valori ideali di temperatura, durezza, ecc, in funzione delle specie di pesci e vegetali che avete deciso di allevare nel vostro acquario. E’ opportuno ripetere il controllo con una certa frequenza. Nel momento in cui si inseriscono i pesci, aggiungete le pastiglie BLUSTART in dotazione al filtro (1 nel 700 e 2 nel 1100 e 1500) nel fondo della vasca del filtro (potrete introdurle facilmente attraverso il tubo, Fig. D).• Durante il periodo necessario alla maturazione del filtro, somministrategli giornalmente una piccola dose di cibo secco: faciliterà la formazione della flora batterica. Preparazione e installazione del filtro

• Incollate al fondo della vasca del filtro i 4 piedini di appoggio (Fig. B/6).
• Posizionate il filtro BLUEXTREME al di sotto del livello del vostro acquario (se volete posizionarlo di fianco all’acquario, lo potrete fare dopo averlo già avviato). Tutti gli stand Ferplast sono predisposti per accogliere al meglio il filtro e facilitarne il passaggio dei tubi. N.B. Dalla base di appoggio del filtro al punto di ingresso dei tubi nell’acquario non ci devono essere più di 160 cm.
• Inserite nell’apposita sede il gruppo valvole; abbassate poi la leva di sgancio e verificate che la leva di regolazione sia in posizione SBLOCCATO.
• Estraete il coperchio dalla vasca del filtro agendo sui ganci (ricordate che vanno prima alzati i 4 tasti di sicurezza, passando dal colore rosso al verde, Fig. E) e verificate il corretto posizionamento dei materiali filtranti; rilasciate 1 (700) o 2 (1100-1500) capsule BLUSTART sul fondo della vasca del filtro (potrete introdurle facilmente attraverso il tubo). Richiudete poi il filtro, posizionando il coperchio sopra la vasca, bloccandolo con i quattro ganci e chiudendo i tasti di sicurezza. N.B. Non serrate un singolo gancio alla volta, ma a coppie di 2 (opposti uno all’altro). Prestate attenzione al corretto montaggio e alla corretta orientazione del coperchio sulla vasca, in modo da garantire la continuità del passaggio d’acqua dall’ingresso all’uscita (Fig. F). Accertarsi, inoltre, che non vi siano tracce di sporco o corpi estranei sulle guarnizioni poste sotto il coperchio.• Posizionate i tubi di mandata e di aspirazione nel vostro acquario, avendo cura di fissarli con gli opportuni accessori (Fig. G). N.B. Gli acquari FERPLAST sono opportunamente predisposti per il passaggio dei tubi (Fig. H). - nei modelli CAYMAN, DUBAI e CAPRI sono presenti sul retro del coperchio dei tasselli a rottura facilmente staccabili. - nei modelli STAR le griglie di aerazione posteriori possono essere facilmente staccate per consentire il passaggio dei tubi.• Vi consigliamo di posizionare i tubi di mandata e di aspirazione presso i due angoli posteriori, in posizioni contrapposte, in modo che non si creino passaggi diretti fra di esse. Detti passaggi comprometterebbero infatti il buon funzionamento del vostro acquario. N.B. Nell’acquario CAYMAN 60, a causa del ridotto spazio a disposizione, non è possibile utilizzare i raccordi nell’angolo sinistro dell’acquario; consigliamo quindi di posizionare l’aspirazione nel lato destro e la mandata nel sinistro, entrando in quest’ultimo direttamente con il tubo flessibile.TUBI DI ASPIRAZIONE Posizionate il raccordo con tappo (Fig. C/9) sull’acquario e collegatevi il tubo semitrasparente verso il lato interno dell’acquario; infilate poi il tubo di regolazione altezza (Fig. C/6), avendone preventivamente collegato la griglia sul fondo. Regolate poi la posizione della griglia dell’acquario, in modo da tenerla a circa 3-4 cm dal fondo della vasca.TUBI DI MANDATA Posizionate il raccordo senza tappo (Fig. C/3) sull’acquario e collegate, a seconda delle vostre esigenze, il raccordo a ‘L’ con o senza la relativa prolunga (Fig. C/2). Potete poi collegare la spray-bar (Fig. C/1) o l’ugello orientabile a 360° (Fig. C/5). Collegate i tubi flessibili ai raccordi tubo del filtro e ai tubi di mandata e aspirazione, prestando attenzione a non invertirne il senso (IN del filtro verso i tubi di aspirazione, OUT del filtro esterno verso i tubi di di mandata, Fig. F). Dopo averli inseriti nell’apposita sede, usate le ghiere per fissarli in sicurezza. N.B. I tubi flessibili vanno tagliati in modo netto e della lunghezza corretta; vanno poi collegati in modo da non creare delle anse (questo accorgimento facilita anche l’innesco del filtro) o delle pieghe (comprometterebbero la portata d’acqua). Fig. F INOUT Fig. D BLUSTART Fig. E SBLOCCATOBLOCCATOConnessione tubi (interno) Fig. G Soluzione 2

A (x 4) C (x 2)B (x 2) Connessione tubi (esterno)

Ricambi ed accessori Ogni parte del filtro BLUEXTREME è facilmente sostituibile. I ricambi sono disponibili presso il negozio dove l’avete acquistato. Sono inoltre disponibili numerosi accessori Ferplast, continuamente aggiornati, utili per adeguare l’acquario alle più svariate esigenze. Per la sostituzione di qualsiasi componente e garantire sempre la massima funzionalità e sicurezza del vostro prodotto, è necessario utilizzare solo ricambi originali Ferplast. Il montaggio di ricambi non originali rende nulla la garanzia. Garanzia Ferplast garantisce il filtro BLUEXTREME e tutti i suoi componenti ed accessori entro i limiti previsti dalla presente clausola e dalle disposizioni di legge vigenti. La garanzia è valida unicamente per difetti di fabbricazione e comprende la riparazione o la sostituzione gratuita. La garanzia decade per danni e/o difetti provocati da incuria, usura, uso non conforme alle indicazioni ed avvertenze riportate nel presente libretto, incidenti, manomissioni, uso improprio, riparazioni errate, acquisto non comprovato dallo scontrino fiscale. Sono esclusi dalla garanzie le spugne, le guarnizioni ed i materiali filtranti in genere.

1 Cestello con cannolicchi2 Spugna adsorbente3 Spugna a maglia stretta4 Spugna a maglia larga Fig. I

150 cc Manutenzione Importante: scollegate sempre il filtro dalla tensione elettrica prima di effettuare una qualsiasi manutenzione.La manutenzione del filtro deve essere fatta con frequenza regolare, almeno ogni 3-4 settimane, e comunque in caso di evidente abbassamento del livello di portata.Per effettuarla:

• chiudete le valvole agendo sulla leva (Fig. I/5a);
• scollegate il filtro dalla tensione;
• dopo qualche secondo, estraete il gruppo valvole agendo sulla leva di sgancio che ne faciliterà l’estrazione (Fig. I/5b);
• trasportate il filtro verso la zona dove volete svolgere la pulizia, utilizzando la solida maniglia (Fig. I/5c);
• aprite il filtro agendo sui ganci (vi ricordiamo di alzare i tasti di sicurezza);

• estraete il cestello dei cannolicchi (N.B. Non bisogna lavare i materiali filtranti biologici in modo che si conservino le associazioni batteriche che li rendono attivi);
• risciacquate le spugne per la filtrazione meccanica e adsorbente, estraendole tramite gli opportuni manici: - le spugne per la filtrazione meccanica vanno sostituite almeno ogni 6 mesi; usate solamente i ricambi originali BLUMEC; - l’effetto della spugna adsorbente si esaurisce nell’arco di 2-3 settimane; vi consigliamo, perciò, di sostituirla con il ricambio originale BLUCLEAR o di lasciarla nel filtro con funzione meccanica; in ogni caso va cambiata ogni 6 mesi; - la spugna adsorbente può essere sostituita anche da altri materiali quali i carboni attivi in granuli BLUCARBON o la zeolite BLUZEOLITE (è consigliabile posizionarli con l’apposito sacchetto); - durante periodi di cura con terapeutici specifici, la spugna adsorbente va estratta dal filtro (in modo da non ridurre il loro effetto benefico). Trascorso questo periodo vi consigliamo di inserirne una di nuova.
• Pulite almeno ogni 3-4 mesi il rotore e l’alberino della pompa del filtro: - togliete il coperchietto della pompa, spingendo la linguetta verso la girante e sfilandolo contemporaneamente (Fig I 6a/b); - estraete il rotore e l’alberino e pulite con uno spazzolino morbido e acqua tiepida (non utilizzate detersivi o abrasivi); - riassemblate la pompa agendo in modo inverso, assicurandovi che l’alberino in ceramica sia ben in sede nella rispettiva boccola (nel maneggiarlo prestate attenzione, in quanto è particolarmente fragile).
• Riassemblate il filtro; prestate attenzione a reinserire nell’ordine corretto i materiali filtranti: spugna blu a maglia larga in basso, spugna blu a maglia stretta in mezzo (solo 1100 e 1500), spugna addizionata con carbone attivo in alto, cestello con cannolicchi sopra.
• Posizionate il filtro vicino alla vasca e reinserite il gruppo valvole nella rispettiva sede. Attenzione: nel caso si fosse depositata dell’acqua all’interno del coperchio, prima di riposizionarlo sul filtro, fatela uscire inclinandolo semplicemente.
• Se avete agito correttamente, la semplice apertura delle valvole e la connessione alla rete elettrica, farà partire il filtro nuovamente. Nel caso, per qualche motivo, il filtro non dovesse reinnescarsi, rifate la procedura indicata nel paragrafo ‘Avvio del filtro’.Altre attività di manutenzione:
• Guarnizioni: al fine di garantire sempre una perfetta tenuta del filtro, vi consigliamo di sostituire le guarnizioni almeno annualmente, tramite l’apposito kit Ferplast.
• Pulite periodicamente la griglia di aspirazione, verificando che non sia mai occlusa.

• Ripulite regolarmente i tubi flessibili, in modo che alghe o sporcizia non possano in qualche modo ridurre od impedire il passaggio d’acqua. Avvio del filtro (sistema self-priming) 1 Assicuratevi che la leva di apertura valvole sia posta nella posizione di chiusura. 2 Aprite il tappo posto sopra l’unità di aspirazione e inseritevi un bicchiere d’acqua (circa 150 cc).3 Richiudete per bene il tappo. 4 Aprite le valvole del filtro tramite l’apposita leva. In questo modo, il sistema si autoinnesca. 5 Accendete ora il filtro collegandolo alla presa elettrica. Agendo sulla leva è possibile regolare la portata di uscita dell’acqua. N.B. Appena avviato il filtro, accertatevi che non vi siano perdite. Dopo un paio d’ore di funzionamento, verificate che il filtro funzioni correttamente e ricontrollate che non vi siano perdite. Se l’acqua non scorre in modo soddisfacente nel tubo di uscita, verificate i collegamenti del tubo ed accertatevi che non sia ostruito o piegato. Scuotendo leggermente il filtro è possibile far uscire eventuale aria presente all’interno.BLUEXTREME 700/1100/1500
