РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Power 25010 W OF METABO

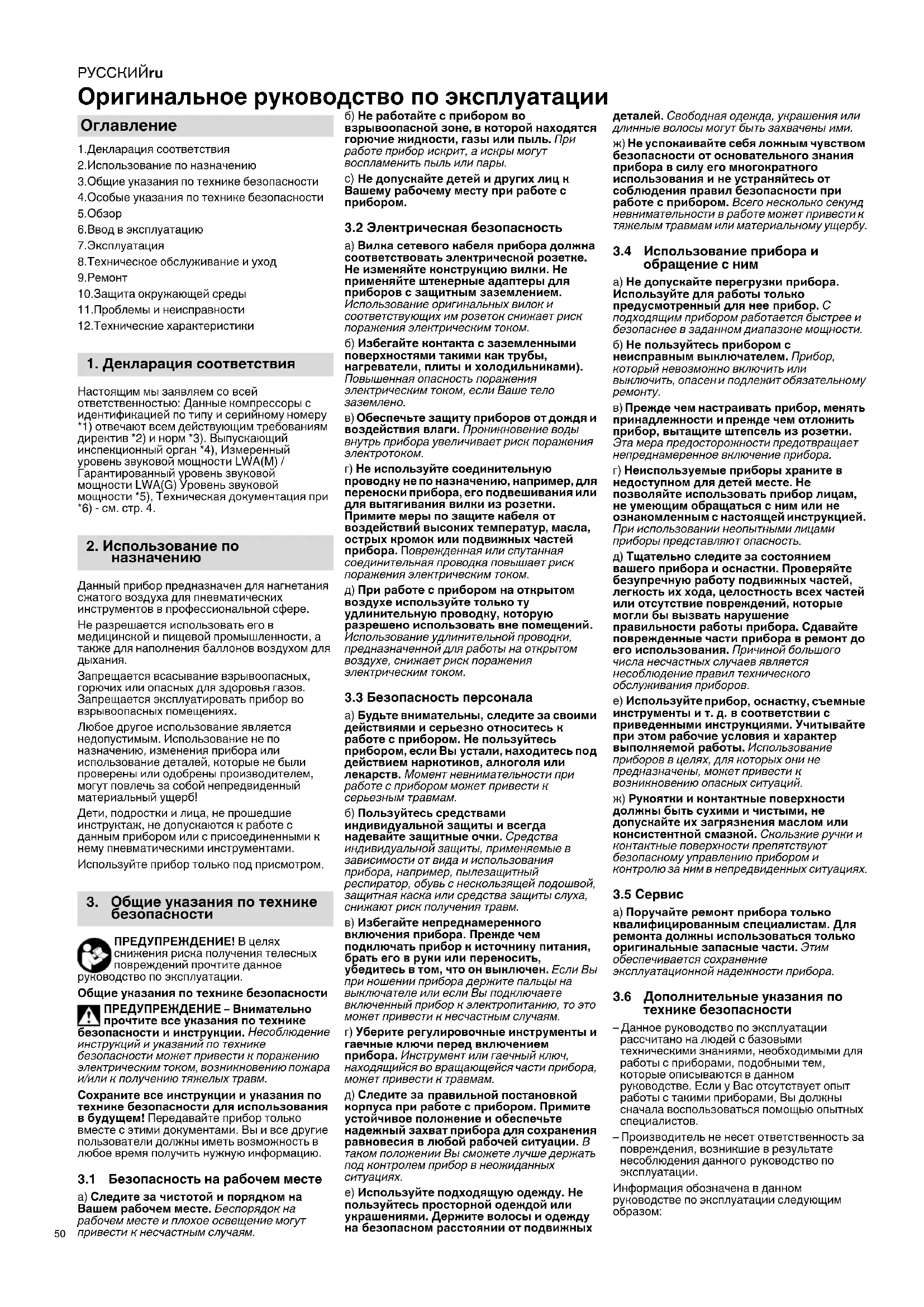

Оригинальное руководство по эксплуатации 1.Декларация соответствия 2.Использование по назначению 3.Общие указания по технике безопасности 4.Особые указания по технике безопасности 5.Обзор 6.Ввод в эксплуатацию 7.Эксплуатация 8.Техническое обслуживание и уход 9.Ремонт 10.Защита окружающей среды 11.Проблемы и неисправности 12.Технические характеристики Настоящим мы заявляем со всей ответственностью: Данные компрессоры с идентификацией по типу и серийному номеру *1) отвечают всем действующим требованиям директив *2) и норм *3). Выпускающий инспекционный орган *4), Измеренный уровень звуковой мощности LWA(M) / Гарантированный уровень звуковой мощности LWA(G) Уровень звуковой мощности *5), Техническая документация при *6) - см. стр. 4. Данный прибор предназначен для нагнетания сжатого воздуха для пневматических инструментов в профессиональной сфере. Не разрешается использовать его в медицинской и пищевой промышленности, а также для наполнения баллонов воздухом для

Запрещается всасывание взрывоопасных, горючих или опасных для здоровья газов. Запрещается эксплуатировать прибор во взрывоопасных помещениях. Любое другое использование является недопустимым. Использование не по назначению, изменения прибора или использование деталей, которые не были проверены или одобрены производителем, могут повлечь за собой непредвиденный материальный ущерб! Дети, подростки и лица , не прошедшие инструктаж, не допускаются к работе с данным прибором или с присоединенными к нему пневматическими инструментами. Используйте прибор только под присмотром. ПРЕДУПРЕЖДЕНИЕ! В целях снижения риска получения телесных повреждений прочтите данное руководство по эксплуатации. Общие указания по технике безопасности ПРЕДУПРЕЖДЕНИЕ – Внимательно прочтите все указания по технике безопасности и инструкции. Несоблюдение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжелых травм. Сохраните все инструкции и указания по технике безопасности для использования в будущем! Передавайте прибор только вместе с этими документами. Вы и все другие пользователи должны иметь возможность в любое время получить нужную информацию.

3.1 Безопасность на рабочем месте

а) Следите за чистотой и порядком на Вашем рабочем месте. Беспорядок на рабочем месте и плохое освещение могут привести к несчастным случаям. б) Не работайте с прибором во взрывоопасной зоне, в которой находятся горючие жидкости, газы или пыль. При работе прибор искрит, а искры могут воспламенить пыль или пары.

Не допускайте детей и других лиц к Вашему рабочему месту при работе с

3.2 Электрическая безопасность

a) Вилка сетевого кабеля прибора должна соответствовать электрической розетке. Не изменяйте конструкцию вилки. Не применяйте штекерные адаптеры для приборов с защитным заземлением. Использование оригинальных вилок и соответствующих им розеток снижает риск поражения электрическим током. б) Избегайте контакта с заземленными поверхностями такими как трубы, нагреватели, плиты и холодильниками). Повышенная опасность поражения электрическим током, если Ваше тело

в) Обеспечьте защиту приборов от дождя и воздействия влаги. Проникновение воды внутрь прибора увеличивает риск поражения электротоком. г) Не используйте соединительную проводку не по назначению, например, для переноски прибора, его подвешивания или для вытягивания вилки из розетки. Примите меры по защите кабеля от воздействий высоких температур, масла, острых кромок или подвижных частей прибора. Поврежденная или спутанная соединительная проводка повышает риск поражения электрическим током. д) При работе с прибором на открытом воздухе используйте только ту удлинительную проводку, которую разрешено использовать вне помещений. Использование удлинительной проводки, предназначенной для работы на открытом воздухе, снижает риск поражения электрическим током.

3.3 Безопасность персонала

а) Будьте внимательны, следите за своими действиями и серьезно относитесь к работе с прибором. Не пользуйтесь прибором, если Вы устали, находитесь под действием наркотиков, алкоголя или лекарств. Момент невнимательности при работе с прибором может привести к серьезным травмам. б) Пользуйтесь средствами индивидуальной защиты и всегда надевайте защитные очки. Средства индивидуальной защиты, применяемые в зависимости от вида и использования прибора, например, пылезащитный респиратор, обувь с нескользящей подошвой, защитная каска или средства защиты слуха, снижают риск получения травм. в) Избегайте непреднамеренного включения прибора. Прежде чем подключать прибор к источнику питания, брать его в руки или переносить, убедитесь в том, что он выключен.

при ношении прибора держите пальцы на выключателе или если Вы подключаете включенный прибор к электропитанию, то это может привести к несчастным случаям. г) Уберите регулировочные инструменты и гаечные ключи перед включением прибора. Инструмент или гаечный ключ, находящийся во вращающейся части прибора, может привести к травмам. д) Следите за правильной постановкой корпуса при работе с прибором. Примите устойчивое положение и обеспечьте надежный захват прибора для сохранения равновесия в любой рабочей ситуации. В таком положении Вы сможете лучше держать под контролем прибор в неожиданных

е) Используйте подходящую одежду. Не пользуйтесь просторной одеждой или украшениями. Держите волосы и одежду

безопасном расстоянии от подвижных деталей. Свободная одежда, украшения или длинные волосы могут быть захвачены ими. ж) Не успокаивайте себя ложным чувством безопасности от основательного знания прибора в силу его многократного использования и не устраняйтесь от соблюдения правил безопасности при работе с прибором. Всего несколько секунд невнимательности в работе может привести

тяжелым травмам или материальному ущербу.

3.4 Использование прибора и

обращение с ним а) Не допускайте перегрузки прибора. Используйте для работы только предусмотренный для нее прибор. С подходящим прибором работается быстрее и безопаснее в заданном диапазоне мощности. б) Не пользуйтесь прибором с неисправным выключателем. Прибор, который невозможно включить или выключить, опасен и подлежит обязательному

в) Прежде чем настраивать прибор, менять принадлежности и прежде чем отложить прибор, вытащите штепсель из розетки. Эта мера предосторожности предотвращает непреднамеренное включение прибора. г) Неиспользуемые приборы храните в недоступном для детей месте. Не позволяйте использовать прибор лицам, не умеющим обращаться с ним или не ознакомленным с настоящей инструкцией. При использовании неопытными лицами приборы представляют опасность. д) Тщательно следите за состоянием вашего прибора и оснастки. Проверяйте безупречную работу подвижных частей, легкость их хода, целостность всех частей или отсутствие повреждений, которые могли бы вызвать нарушение правильности работы прибора. Сдавайте поврежденные части прибора в ремонт до его использования. Причиной большого числа несчастных случаев является несоблюдение правил технического обслуживания приборов. е) Используйте прибор, оснастку, съемные инструменты и т. д. в соответствии с приведенными инструкциями. Учитывайте при этом рабочие условия и характер выполняемой работы. Использование приборов в целях, для которых они не предназначены, может привести к возникновению опасных ситуаций. ж) Рукоятки и контактные поверхности должны быть сухими и чистыми, не допускайте их загрязнения

консистентной смазкой. Скользкие ручки и контактные поверхности препятствуют безопасному управлению прибором и контролю за ним в непредвиденных ситуациях.

a) Поручайте ремонт прибора только квалифицированным специалистам. Для ремонта должны использоваться только оригинальные запасные части. Этим обеспечивается сохранение эксплуатационной надежности прибора.

3.6 Дополнительные указания по

технике безопасности – Данное руководство по эксплуатации рассчитано на людей с базовыми техническими знаниями, необходимыми для работы с приборами, подобными тем, которые описываются в данном руководстве. Если у Вас отсутствует опыт работы с такими приборами, Вы должны сначала воспользоваться помощью опытных специалистов. – Производитель не несет ответственность за повреждения, возникшие в результате несоблюдения данного руководство по эксплуатации. Информация обозначена в данном руководстве по эксплуатации следующим

1. Декларация соответствия

3. Общие указания по технике

безопасностиРУССКИЙ ru

Предупреждение об опасности травмы или о вреде для окружаю-

Опасность получения травм от удара электрическим током! Предупреждение об опасности травмы при работе с электрообо- рудованием.

Предупреждение о возможном ма- териальном ущербе. При эксплуатации пневматических приборов существуют следующие остаточные опасности, которые нельзя полностью устранить, даже приняв надлежащие меры безопасности:

4.1 Опасность получения травм под

действием выходящего потока сжатого воздуха и деталей, захваченных этим потоком! – Не направляйте струю сжатого воздуха на людей или животных. – Необходимо использовать пневматические приборы и компоненты, рассчитанные на определенное рабочее давление, или присоединять их через редукционный

– Отсоединяя быстродействующую муфту, следует учитывать, что сжатый воздух выходит из пневматического шланга очень быстро. Поэтому необходимо крепко держать отсоединяемый конец пневматического шланга.

резьбовые соединения должны быть всегда прочно затянуты. – Не выполняйте самостоятельный ремонт прибора! Ремонт компрессоров, напорных резервуаров и пневматических приборов должны выполнять только квалифицированные специалисты.

4.2 Опасность ожогов при контакте с

поверхностями компонентов, проводящих сжатый воздух! – Перед началом работ по техобслуживанию прибор должен остыть.

4.3 Опасность травмы и защемления

подвижными деталями! – Запрещается вводить прибор в эксплуатацию без установленного защитного устройства. – Следует иметь в виду, что при достижении минимального давления производится автоматический запуск прибора! – Перед проведением работ по техобслуживанию убедитесь в том, что прибор отсоединен от электросети. – Перед включением электрического прибора (например, после завершения работ по техобслуживанию) убедитесь в том, что внутри него не осталось никаких инструментов или незакрепленных деталей.

4.4 Опасность вследствие

недостаточного оснащения средствами индивидуальной

– Используйте защитные наушники. – Работайте в защитных очках. – Выполняя работы, связанные с образованием пыли или опасных для здоровья газов, тумана или паров, надевайте дыхательную маску. – Работайте в специальной одежде. – Используйте нескользящую обувь.

4.5 Опасность, обусловленная

дефектами прибора! – Электроприбор и принадлежности требуют тщательного ухода. Необходимо соблюдать предписания по техническому обслуживанию. – Перед каждым использованием прибора проверьте его на возможность повреждений: Перед каждым применением прибора тщательно проверяйте исправность и работоспособность предохранительных устройств и защитных приспособлений, а также легко повреждаемых деталей. Повторное использование поврежденного насоса допускается только после осуществления ремонта квалифицированными специалистами. – Проверьте, исправно ли работают подвижные детали, не зажаты ли они. Необходимо правильно монтировать все детали и выполнять все условия для обеспечения бесперебойной работы электрического прибора. – Поврежденные защитные устройства или детали подлежат ремонту или замене в специализированной мастерской.

4.6 Дополнительные указания по

технике безопасности – Также следует соблюдать специальные указания по технике безопасности, изложенные в соответствующих главах. – При необходимости соблюдайте предписания по безопасности труда Объединения отраслевых страховых союзов или правила предупреждения несчастных случаев при работе с компрессорами и пневматическими инструментами. – Соблюдайте нормативные предписания по работе с оборудованием, нуждающимся в

– При эксплуатации и хранении

следите за тем, чтобы выступающий конденсат и другие эксплуатационные материалы не загрязняли окружающую среду и не наносили ей вред. – Учитывайте воздействия окружающей

4.7 Символы на приборе (в

зависимости от модели) Прочесть руководство по эксплуатации. Предупреждение об опасности травмы при касании разогретых частей. Носите защитные очки. Используйте средства защиты органов

Предупреждение об автоматическом

Предупреждение об опасном электрическом напряжении! Гарантированный уровень звуковой

4.8 Предохранительные устройства

Предохранительный клапан Пружинный предохранительный клапан (4) срабатывает в случае превышения максимально допустимого давления. См. стр. 2. 1 Компрессор 2 Напорный резервуар 3 Отвод конденсата 4 Предохранительный клапан 5 Подключение сжатого воздуха (быстроразъемная муфта), регулируемый сжатый воздух 6 Манометр регулируемого давления 7 Регулятор давления 8 Манометр давления в котле 9 Выключатель (вкл./выкл.) 10 Воздушный фильтр/ корпус воздушного

11 Ручка для транспортировки * 12 Крановый крюк * 13 Точка крепления MetaLoc, Sortimo/LBoxx * 14 Намотка кабеля *

• в зависимости от модели и комплектации

6.1 Сборка (в зависимости от модели)

1. Установите колеса, как показано на

рисунке (см. рис. A, стр. 3).

2. При необходимости установите крановый

крюк (12). как показано на рисунке (см. рис. B, стр. 3).

6.2 Проверка отвода конденсата

Убедитесь, что отвод конденсата (3) закрыт.

Место установки прибора должно соответствовать следующим требованиям: – Сухое и защищенное от мороза – Прочное, горизонтальное и ровное

Неправильно выполненная установка может стать причиной серьезных аварий. – Не допускайте отката, опрокидывания и скольжения прибора. – Необходимо обеспечить постоянный удобный доступ к предохранительным устройствам и элементам управления.

– Не тяните прибор за шланг или за сетевой кабель. Перемещайте прибор за ручку для транспортировки (11). – Проверить надежность крепления кранового крюка (12) . При необходимости закрепить надежно. Выдвижная ручка для транспортировки (в зависимости от модели):

1. Установить прибор на задние резиновые

2. Выкрутить установочные винты и извлечь

ручку для транспортировки (11).

установочные винты ручки для транспортировки.

4. Перемещать прибор за собой на колесах,

потянув за ручку для транспортировки (11).

7.1 Подключение к сети э/питания

Опасность! Электрическое напряжение. Используйте прибор только в сухих помещениях. Подключайте прибор только к источнику питания, соответствующему следующим требованиям: розетки надлежащим образом установлены, заземлены и проверены; предохранительное устройство должно соответствовать техническим данным. Сетевой кабель необходимо прокладывать таким образом, чтобы он не мешал и не был поврежден в ходе эксплуатации. Прежде чем вставлять штепсельную вилку в розетку, необходимо всегда проверять, выключен ли прибор. Следует предохранять сетевой кабель от нагрева, воздействия агрессивных жидкостей и контакта с острыми кромками. В качестве удлинительного кабеля использовать только кабель с достаточным

4. Особые указания по технике

6. Ввод в эксплуатацию

7. ЭксплуатацияРУССКИЙru

сечением жилы (см. главу 12. Технические

Для работы вне помещений используйте удлинители. При работах вне помещений используйте только допущенные к эксплуатации удлинители с соответствующей маркировкой. Не разрешается выключать компрессор, извлекая штепсельную вилку из розетки, для этого следует использовать выключатель. Перед инструментом всегда подключайте устройство защитного отключения (УЗО) с макс. током отключения 30 мА.

7.2 Нагнетание сжатого воздуха

1. Включить прибор с помощью выключателя

(9) и дождаться достижения максимального давления в котле (компрессор отключается). Давление в котле отображается на манометре давления (8) в котле. Установить регулируемое давление при помощи регулятора (7). Текущее регулируемое давление отображается на соответствующем манометре (6).

Установленное регулируемое давление не должно превышать максимальное рабочее давление присоединенных пневматических инструментов!

2. Подсоединить пневматический шланг к

патрубку подачи сжатого воздуха (5).

3. Присоединить пневматический

инструмент. После этого можно приступать к работе с пневматическим инструментом.

4. Если вы не собираетесь продолжать

работу с прибором, необходимо выключить его. После этого извлечь штепсельную вилку из розетки.

5. Ежедневно спускать конденсат из

напорного резервуара через отвод конденсата (3).

проведением любых работ на

Выключить прибор. Извлечь штепсельную вилку из розетки. Дождаться полной остановки прибора. Убедиться в том, что в приборе, а также во всех используемых пневматических инструментах и принадлежностях отсутствует давление. Дождаться охлаждения прибора, а также всех используемых пневматических инструментов и принадлежностей. После проведения любых работ на

Снова введите в эксплуатацию и проверьте все предохранительные устройства. Убедиться в том, что в приборе не находятся инструменты и тому подобные предметы. Описанные в настоящем разделе работы по техобслуживанию и ремонту должны выполняться только специалистами.

8.1 Важная информация

Планирование и проведение технического обслуживания и испытаний должно производиться согласно законодательным нормам в соответствии с установкой и режимом работы прибора. Органы надзора могут потребовать предъявления соответствующей документации.

8.2 Регулярное техническое

обслуживание Каждый раз перед началом работы – Проверить пневматические шланги на наличие повреждений, при необходимости

– Проверить прочность резьбовых соединений, при необходимости затянуть. – Проверить соединительный кабель на наличие повреждений, при необходимости поручить его замену специалисту-электрику.

– Спустить конденсат из напорного резервуара через отвод конденсата (3). Через каждые 50 часов работы – Очищать воздушный фильтр (10) (см. рис. C, стр. 3). Через каждые 250 часов работы – Очистить или заменить воздушный фильтр (10) (см. рис. C, стр. 3). Через каждые 1000 часов работы – Проводить технический осмотр в специализированной мастерской. Это способствует значительному увеличению срока службы компрессора.

8.3 Хранение прибора

1. Выключить прибор и извлечь штепсельную

2. Сбросить давление в напорном резервуаре

и во всех подключенных пневматических инструментах.

3. Спустить конденсат из напорного

резервуара через отвод конденсата (3).

4. Хранить прибор так, чтобы исключить

возможность его запуска посторонними

Запрещается хранение прибора вне помещений или во влажных помещениях без соответствующей

При опасности замерзания

Мороз (< 5 °C) приводит к повреждению прибора и принадлежностей, так как в них постоянно содержится вода! При опасности замерзания демонтировать прибор и принадлежности и хранить в защищенном от мороза месте.

Ремонт приборов должен производить только

Для ремонта изделий Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com. Списки запасных частей можно скачать с сайта www.metabo.com.

Конденсат из напорного резервуара содержит остатки масла и/или экологически вредные загрязнения. Его необходимо сдавать в специальные приемные пункты для экологически безопасной утилизации! Соблюдайте национальные правила экологически безопасной утилизации и переработки отслуживших машин, упаковки и

Только для стран ЕС: Не утилизируйте приборы вместе с бытовыми отходами! Согласно директиве 2002/96/EG об утилизации старых электроприборов и электронного оборудования и соответствующим национальным нормам отслужившие свой срок приборы подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

Перед проведением любых работ на

Выключить прибор. Извлечь штепсельную вилку из розетки. Дождаться полной остановки прибора. Убедиться в том, что в приборе, а также во всех используемых пневматических инструментах и принадлежностях отсутствует давление. Дождаться охлаждения прибора, а также всех используемых пневматических инструментов и принадлежностей. Прочие работы, отличные от описанных в этой главе, должны выполняться только специалистом-электриком или сотрудником регионального сервисного центра. После проведения любых работ на

Снова введите в эксплуатацию и проверьте все предохранительные устройства. Убедиться в том, что в приборе не находятся инструменты и тому подобные предметы. Не работает компрессор:

• Сетевое напряжение отсутствует. – Проверить кабель, вилку, розетку и предохранитель.

• Сетевое напряжение слишком низкое. – В качестве удлинительного кабеля использовать только кабель с достаточным сечением жилы (см. главу 12. Технические данные). При непрогретом приборе: избегать использования удлинительного кабеля. При непрогретом приборе: Стравить давление в напорном резервуаре.

• Компрессор был выключен во время работы посредством извлечения штепсельной вилки из розетки. – Сначала отключить компрессор с помощью выключателя (9), затем снова включить.

• Перегрев двигателя, например, вследствие недостаточного охлаждения (охлаждающие ребра закрыты).

Отключить компрессор с помощью выключателя (9). – Устраните причину перегрева. Дать двигателю охладиться в течение примерно десяти минут. – Повторно включить компрессор с помощью выключателя (9). Компрессор работает, не нагнетая достаточное давление.

• Негерметичность отвода конденсата. – Убедитесь, что отвод конденсата (3)

– Проверить уплотнение резьбовой пробки отверстия для слива конденсата; при необходимости заменить.

• Нарушение герметичности

– Выполнить капитальный ремонт обратного клапана в специализированной мастерской. В пневматический инструмент не подается достаточное давление.

• Недостаточно широко открыт регулятор

– Открыть регулятор давления (7) шире.

• Нарушена герметичность шлангового соединения между компрессором и пневматическим инструментом. – Проверить шланговое соединение; при необходимости заменить поврежденные

Пояснения к данным, приведенным на стр

Оставляем за собой право на технические

8. Техническое обслуживание

10. Защита окружающей среды

11. Проблемы и неисправности

характеристикиРУССКИЙ ru

A=производительность всасывания F=производительность наполнения

eff =эффективная производительность при 80% от макс. давления p=макс. давление V=объем ресивера a=количество линий отвода воздуха z=количество цилиндров

=макс. число оборотов

=номинальная потребляемая

U=напряжение питающей сети I=номинальный ток F=мин. защита IP =класс защиты G=максимальная общая длина и поперечное сечение жилы удлинительных кабелей A=размеры (ДxШxВ)

max =макс. температура подшипника/ рабочая температура *

min =мин. температура подшипника/ рабочая температура ** m=вес

• = Срок службы некоторых компонентов, например, уплотнения в обратном клапане, значительно сокращается, если компрессор эксплуатируется при высоких температурах (максимальной или более высокой температуре подшипника/рабочей температуре). ** = При температуре подшипника/рабочей температуре ниже минимально допустимых значений возникает опасность замерзания конденсата в напорном резервуаре. На указанные технические характеристики распространяются допуски, предусмотренные действующими стандартами. Значения эмиссии шума Эти значения позволяют оценивать и сравнивать эмиссию шума различных приборов. В зависимости от условий эксплуатации, состояния прибора или используемой инструментальной оснастки фактическая нагрузка может быть выше или ниже. Для оценки примерного уровня эмиссии учитывайте перерывы в работе и фазы работы

пониженной (шумовой) нагрузкой. Определите перечень организационных мер по защите пользователя с учетом тех или иных значений эмиссии шума. Типичный амплитудно-взвешенный уровень

=уровень звукового давления

=уровень звуковой мощности

WA(G) =гарантированный уровень звуковой мощности согласно 2000/14/EG

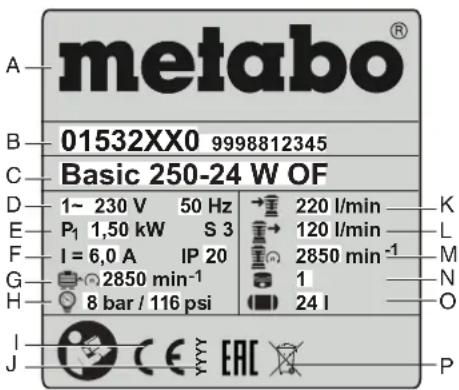

=коэффициент погрешности Используйте средства защиты органов слуха! Данные на заводской табличке: A Производитель B Номер артикула, модели, серии C Наименование прибора D Напряжение питающей сети / частота E Номинальная потребляемая мощность F Номинальный ток / класс защиты G Макс. число оборотов H Макс. давление I Маркировка CE — данный прибор соответствует требованиям директив ЕС согласно Декларации соответствия J Год изготовления K Мощность всасывания L Производительность наполнения M Частота вращения компрессора N Количество цилиндров O Объем ресивера P Символ утилизации (см. главу 10.) EAC-Text Информация для покупателя: Сертификат соответствия: Декларация соответствия: № ТС N RU Д- DE.БЛ08.В.00754, срок действия с 23.09.2016 по 19.09.2021 г., зарегистрирована органом по сертификации продукции «ИВАНОВО- СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификации»; Адрес(юр. и факт.): 153032, Российская Федерация, Ивановская обл., г.

, ул. Станкостроителей, д. 1; тел. (4932)23-97-48; факс (4932)23-97-48; E-mail: ivfs@mail.ru; Аттестат аккредитации № RA.RU.11БЛ08 от 24.03.16 г., выдан Федеральной службой по аккредитации Страна изготовления: Китай Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Завод-изготовитель: "Metabo Powertools (China) Co. Ltd." Bldg. 7, 3585 San Lu Road, Pujiang Industrial Park, Min Hang District, Китай Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10- значном серийном номере инструмента,

на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры обозначают номер месяца в году производства, например «05» - май Гарантийный срок: 1 год с даты продажи Срок службы инструмента: 5 лет с даты изготовления 1~ 230 V 50 Hz P 1,50 kW S 3 I = 6,0 A IP 20 01532XX0 9998812345 Basic 250-24 W OF
