Тип продукта	Пульт для инвертора/зарядного устройства с синусоидальной волной
Бренд	Tripp Lite
Модель	APSRMSW
Предназначение	Удаленное управление и мониторинг инверторов/зарядных устройств APS1012SW, APS2012SW, APSX1012SW, APSX2012SW
Максимальное рабочее расстояние	9,75 метра (32 фута)
Коммуникационный порт	RJ45
Коммуникационный кабель	В комплекте кабель RJ45 длиной 9,75 метра (32 фута)
Глубина	21,3 мм (0,84 дюйма)
Вес (приблизительно)	200 г
Материал	Пластик
Монтаж	На фиксированную ровную поверхность, монтажные отверстия
Комплект поставки	Монтажные винты, пластиковые конусные анкеры
Световые индикаторы	Светодиоды: режим инвертора (постоянный/мигает при поиске), режим зарядного устройства (мигает/полный заряд), тепловое состояние, ограничения батареи, индикатор напряжения батареи
Кнопка управления	Включение/выключение (ON/OFF)
Питание	Питание от инвертора/зарядного устройства через кабель RJ45

Часто задаваемые вопросы - APSRMSW Tripp Lite

Какие инверторы/зарядные устройства совместимы с пультом APSRMSW?

Пульт совместим с моделями APS1012SW, APS2012SW, APSX1012SW и APSX2012SW от Tripp Lite.

Какое максимальное расстояние между пультом и инвертором?

Максимальное расстояние составляет 9,75 метра (32 фута) благодаря прилагаемому коммуникационному кабелю RJ45.

Как установить пульт APSRMSW?

Закрепите пульт на ровной поверхности с помощью прилагаемых винтов и анкеров. Подключите кабель RJ45 к коммуникационному порту инвертора/зарядного устройства и к пульту.

Что означает мигание светодиода 'Инвертор режима постоянного тока'?

Мигание указывает, что инвертор находится в режиме поиска, то есть он сканирует подключенные нагрузки перед подачей питания.

Когда загорается светодиод 'Состояние инвертора'?

Этот индикатор загорается, когда внутренняя температура инвертора превышает настройку по умолчанию. Затем инвертор автоматически выключается. После охлаждения нажмите кнопку ON/OFF для перезапуска.

Что означает индикатор 'Ограничения батареи'?

Он загорается, когда напряжение батареи слишком низкое или слишком высокое, указывая на ненормальное состояние, требующее проверки.

Как интерпретировать строку светодиодных индикаторов напряжения батареи?

Эта строка показывает оставшуюся емкость батареи. Чем больше горит индикаторов, тем более заряжена батарея.

Могу ли я использовать пульт без прилагаемого кабеля?

Нет, кабель RJ45 необходим для связи и питания пульта. Используйте только прилагаемый кабель или качественный эквивалент.

Действует ли пульт как копия индикаторов инвертора?

Да, светодиодные индикаторы пульта точно соответствуют индикаторам инвертора/зарядного устройства. Обратитесь к руководству инвертора за подробным описанием.

Что делать, если пульт не реагирует?

Проверьте подключение кабеля RJ45 с обоих концов. Убедитесь, что инвертор/зарядное устройство включено. Если проблема не устранена, обратитесь в службу поддержки Tripp Lite.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ APSRMSW Tripp Lite

Руководство пользователя

Дистанционное управление для преобразователя/ зарядного устройства с синусоидальной формой выходного напряжения

Модель: APSRMSW

English 2

Español 5

Français 9

Copyright © 2010 Tripp Lite. Все права защищены.

Обзор

Пульт дистанционного управления APSRMSW предназначен для использования с преобразователями/зарядными устройствами Tripp Lite с синусоидальной формой выходного напряжения (APS1012SW / APS2012SW / APSX1012SW / APSX2012SW). Это дает возможность пользователю включать и выключать преобразователь/зарядное устройство и контролировать его состояние на расстоянии до 10 метров (32 футов).

Примечание: Это руководство представляет собой краткий справочник по пульту удаленного управления и его функциям. Пульт дистанционного управления отображает состояние светодиодов на преобразователе/зарядном устройстве, и поэтому для получения более подробного описания светодиодов нужно обратиться руководству, предоставляемому с преобразователем/зарядным устройством.

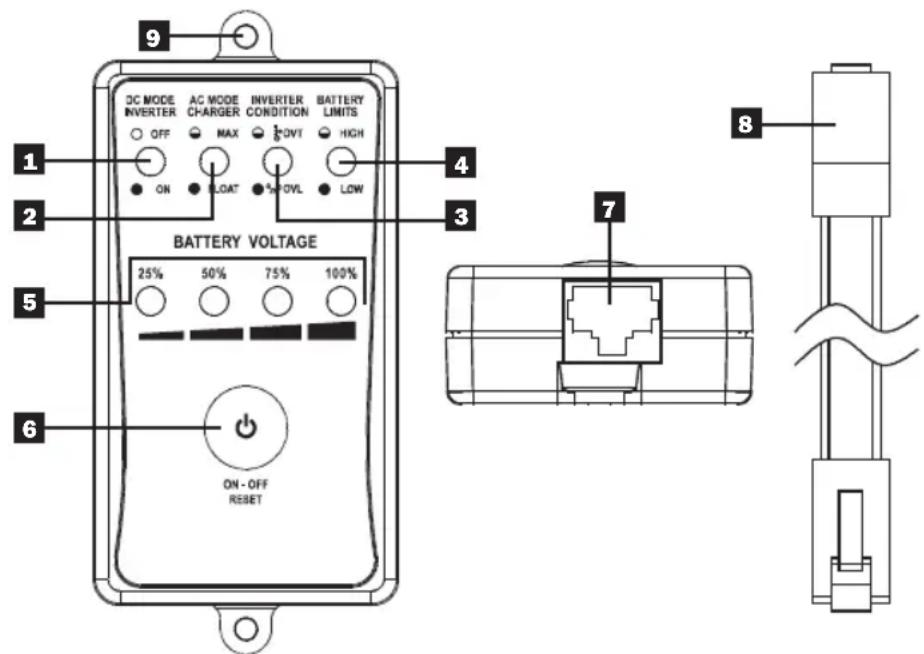

Характеристики продукта

1 DC Mode Inverter (Режим преобразователя постоянного тока): Этот светодиодный индикатор загорается, когда система работает в режиме преобразователя (подача питания происходит от батареи).

Примечание: Когда преобразователь находится в режиме поиска, светодиод будет мигать.

2 AC Mode Charger (Режим зарядного устройства): Светодиод мигает во время процесса зарядки и остается гореть, когда батарея полностью заряжена.
3 Inverter Condition (Состояние преобразователя): Когда температура преобразователя превышает значение по умолчанию, этот светодиод загорится и преобразователь выключится автоматически. После возврата температуры к нормальному значению нажать кнопку Power ON/OFF для перезапуска.

Характеристики продукта (продолжение)

4 Battery Limits (Пределы заряда батареи): Этот светодиодный индикатор загорается, когда заряд батареи слишком низкий или слишком высокий.
5 Светодиодный указатель напряжения батареи: Эти светодиоды показывают оставшуюся емкость батареи.
6 Кнопка Power ON/OFF (Выключатель питания): Нажать для включения или выключения преобразователя/ зарядного устройства.
7 Порт связи (RJ45): Позволяет получать данные от преобразователя/зарядного устройства с помощью кабеля связи.
8 Кабель связи 10 м (32 фута): Применяется для подключения пульта APSRMSW к преобразователю/зарядному устройству через порт RJ45.
9 Монтажные отверстия: Позволяют установить пульт APSRMSW на закрепленной плоской поверхности.

Принадлежности

• Монтажные винты
- Пластмассовые конические фиксаторы

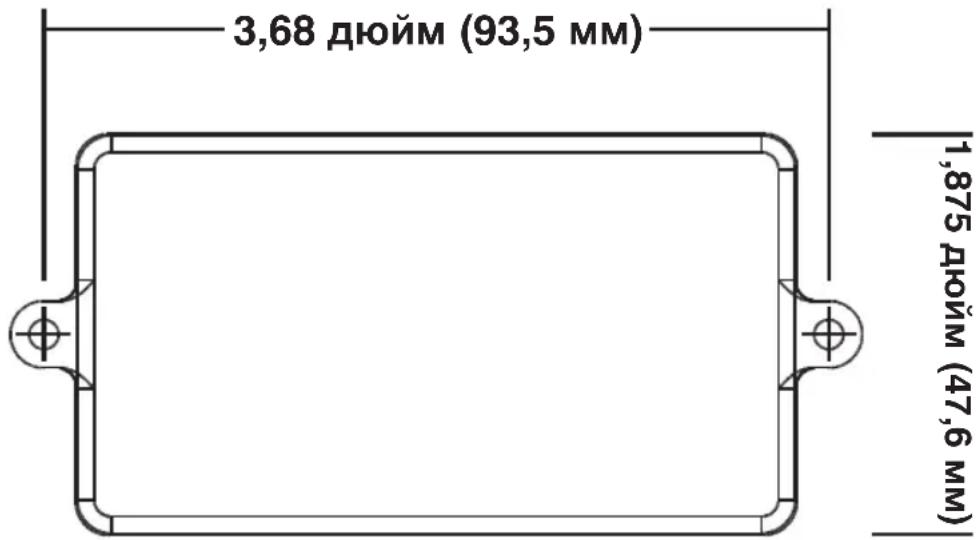

Установочные размеры

Примечание: Пульт APSRMSW имеет глубину 21,3 мм(0,84 дюйма). Просьба учесть это перед установкой.

уведомления

Идентификационные номера, свидетельствующие о соответствии нормативным требованиям

С целью идентификации, а также сертификации соответствия нормативным требованиям, приобретенному Вами изделию компании Tripp Lite присвоен уникальный серийный номер.

Серийный номер, вместе со всей необходимой информацией и маркировками об одобрении, указан на ярлыке изготовителя, прикрепленном к изделию. При запросе информации о соответствии нормативным требованиям всегда сообщайте серийный номер изделия. Не следует путать серийный номер с маркой или номером модели изделия.

Не рекомендуется использовать данное оборудование в системах жизнеобеспечения в тех случаях, когда его сбой с большой вероятностью приведет к сбою оборудования жизнеобеспечения или значительному снижению его безопасности или эффективности.

Запрещается использовать данное оборудование при наличии воспламеняющихся смесей анестетических газов с воздухом, кислородом или закисью азота.

Информация для клиентов компании Tripp Lite о соблюдении требований директивы EC об отходах электрического и электронного оборудования (WEEE)

Согласно директиве ЕС об отходах электрического и электронного оборудования (WEEE) и применимым нормам в случаях, когда покупатели приобретают новое электрическое и электронное оборудование компании Tripp Lite, они имеют право на следующее:

• Отправку старого оборудования, которое является эквивалентным по количеству и идентичным полученному новому оборудованию, на утилизацию (это условие может отличаться в зависимости от страны)
• Отправку нового оборудования обратно на утилизацию, когда оно в конечном итоге становится изношенным

Политика компании Tripp Lite направлена на постоянное улучшение качества продукции и услуг. Спецификации могут быть изменены без уведомления.
