Tipo de producto	Control remoto para inversor/cargador de onda sinusoidal
Marca	Tripp Lite
Modelo	APSRMSW
Uso previsto	Control y monitoreo remoto de inversores/cargadores APS1012SW, APS2012SW, APSX1012SW, APSX2012SW
Distancia máxima de funcionamiento	9,75 metros (32 pies)
Puerto de comunicación	RJ45
Cable de comunicación	Cable RJ45 de 9,75 metros (32 pies) incluido
Profundidad	21,3 mm (0,84 pulgada)
Peso (estimado)	200 g
Material	Plástico
Montaje	Sobre superficie fija y plana, orificios de montaje
Accesorios incluidos	Tornillos de montaje, anclajes cónicos de plástico
Indicadores luminosos	LED: modo inversor (fijo/parpadeante en búsqueda), modo cargador (parpadeante/carga completa), condición térmica, límites de batería, barra de voltaje de batería
Botón de control	Encendido/apagado (ON/OFF)
Alimentación	Alimentado por el inversor/cargador a través del cable RJ45

Preguntas frecuentes - APSRMSW Tripp Lite

¿Cuáles son los inversores/cargadores compatibles con el control remoto APSRMSW?

El control remoto es compatible con los modelos APS1012SW, APS2012SW, APSX1012SW y APSX2012SW de Tripp Lite.

¿Cuál es la distancia máxima entre el control remoto y el inversor?

La distancia máxima es de 9,75 metros (32 pies) gracias al cable de comunicación RJ45 incluido.

¿Cómo instalar el control remoto APSRMSW?

Fije el control remoto sobre una superficie plana con los tornillos y anclajes incluidos. Conecte el cable RJ45 al puerto de comunicación del inversor/cargador y al control remoto.

¿Qué significa el parpadeo del indicador LED 'Inversor de modo C.C.'?

El parpadeo indica que el inversor está en modo de búsqueda, es decir, está escaneando las cargas conectadas antes de suministrar la potencia.

¿Cuándo se enciende el indicador LED 'Condición del inversor'?

Este indicador se enciende cuando la temperatura interna del inversor supera el ajuste predeterminado. El inversor se apaga automáticamente. Una vez enfriado, presione el botón ON/OFF para reiniciar.

¿Qué significa el indicador 'Límites de la batería'?

Se enciende cuando el voltaje de la batería es demasiado bajo o demasiado alto, indicando una condición anormal que requiere verificación.

¿Cómo interpretar la barra de indicadores LED de voltaje de batería?

Esta barra indica la capacidad restante de la batería. Cuanto mayor sea el número de indicadores encendidos, más cargada está la batería.

¿Puedo usar el control remoto sin el cable incluido?

No, el cable RJ45 es necesario para la comunicación y la alimentación del control remoto. Use únicamente el cable incluido o un equivalente de calidad.

¿El control remoto funciona como una copia de los indicadores del inversor?

Sí, los indicadores LED del control remoto reflejan exactamente los del inversor/cargador. Consulte el manual del inversor para una descripción detallada.

¿Qué hacer si el control remoto no responde?

Verifique la conexión del cable RJ45 en ambos extremos. Asegúrese de que el inversor/cargador esté encendido. Si el problema persiste, contacte al soporte de Tripp Lite.

MANUAL DE USUARIO APSRMSW Tripp Lite

Manual del Propietario

Control Remoto para Inversor/Cargador de Onda Sinusoidal

Modelos: APSRMSW

English 2

Français 9

Русский 13

Copyright © 2010 Tripp Lite. Todos los derechos reservados.

Descripción General

El control remoto APSRMSW está diseñado para usarse con inversores/cargadores CD a CA de Onda Sinusoidal de Tripp Lite (APS1012SW / APS2012SW / APSX1012SW / APSX2012SW). Éste permite al usuario encender y apagar al inversor/cargador y monitorear el estado del inversor y la batería desde una distancia de hasta 9.75m [32 pies].

Nota: Este manual sirve como una guía de referencia rápida para el control remoto y sus funciones. El control remoto actúa como un espejo de los LEDs en el inversor/cargador y usted debe referirse por lo tanto al manual proporcionado con su inversor/cargador para una descripción más detallada de los LEDs.

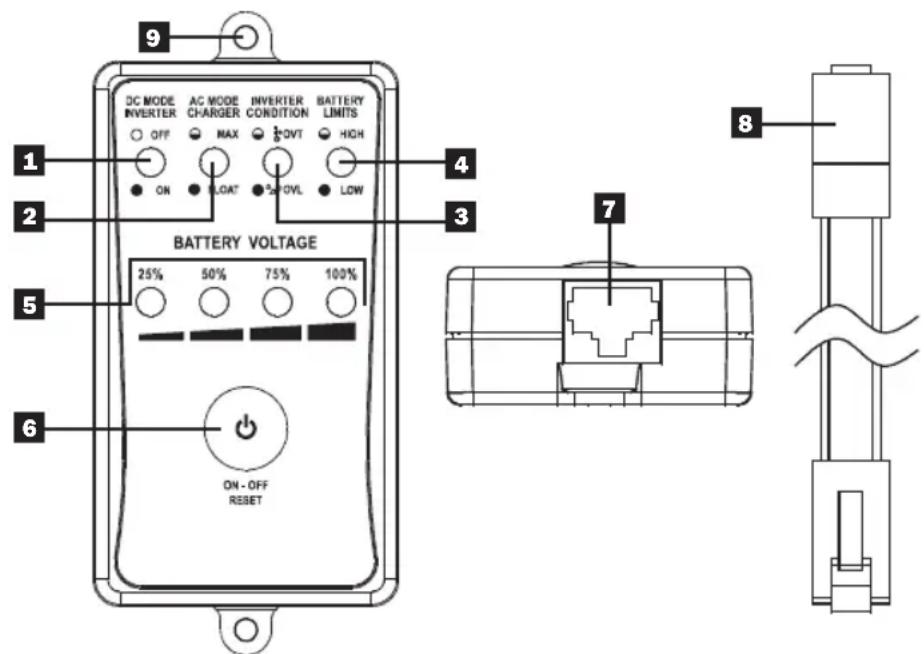

Características del Producto

1 Inversor en Modo CD: Este LED enciende para indicar que el sistema está trabajando en el modo de inversor (suministrando energía desde la batería).

Nota: El LED destellará cuando el inversor esté en modo de búsqueda.

2 Cargador en Modo CA: El LED destella durante el proceso de carga y permanece encendido una vez que la batería está completamente cargada.

3 Condición de Inversor: Cuando la temperatura del inversor exceda el nivel prederterminado en fábrica, este LED se encenderá y el inversor se apagará automáticamente. Después de que la temperatura regrese a su nivel normal, oprima el botón Power ON/OFF para reiniciar.

4 Límites de Batería: Este LED enciende cuando la carga de la batería es demasiado baja o demasiado alta.

5 Barra de LEDs del voltaje de la Batería: Estos LEDs muestran la capacidad restante de la batería.

6 Botón Power ON/OFF: Oprima para encender o apagar el Inversor/Cargador.

Características del Producto (continuación)

7 Puerto de Comunicación (RJ45): Recibe datos del Inversor/Cargador mediante el Cable de Comunicación.
8 Cable de Comunicación (9.75m [32 pies]): Conecta el APSRMSW al Inversor/Cargador mediante un conexión RJ45.
9 Orificios de Instalación: Permite instalar el APSRMSW sobre una superficie fija, plana.

Accesorios

• Tornillos de Instalación
• Anclas Cónicas de Plástico

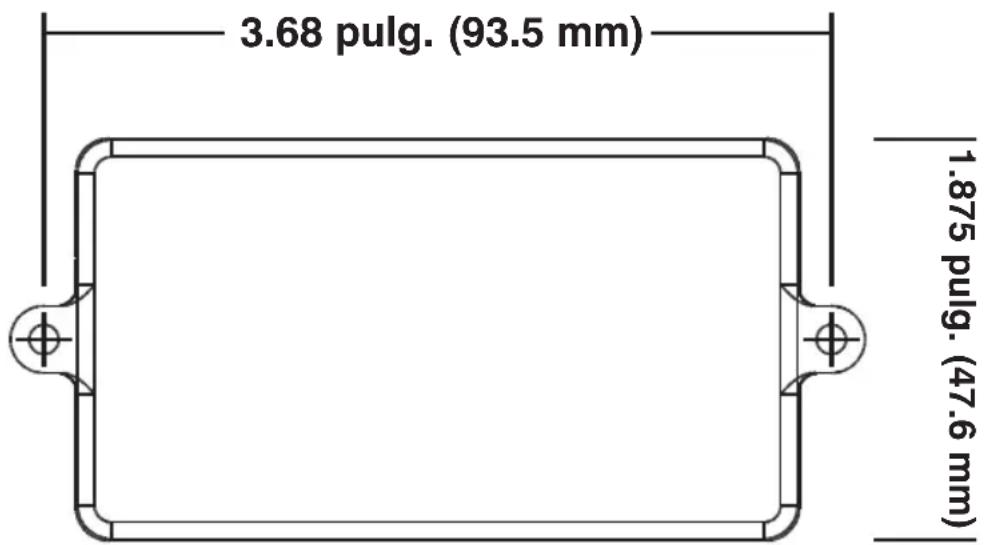

Dimensiones de Instalación

Nota: El APSRMSW tiene una profundidad de 21.3 mm [0.84 pulgadas]. Por favor tome esto en cuenta antes de la instalación.

Aviso

Cumplimiento de las normas de los números de identificación

Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.

El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado. No use este equipo en la presencia de una mezcla anestésica inflamable con aire, oxigeno u óxido nitroso.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso.
