РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CCD 90 GL CORBERO

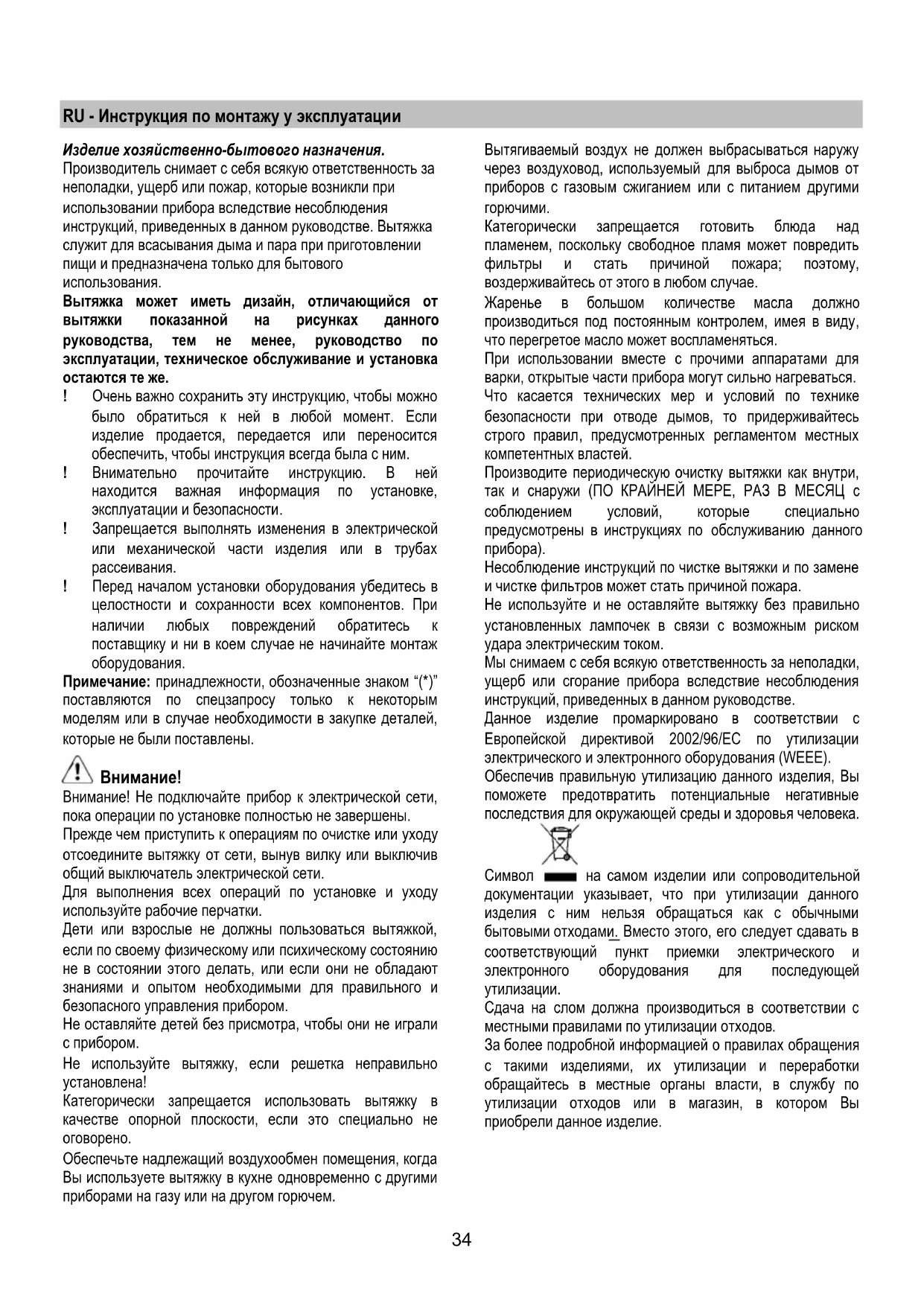

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.34 RU - Инструкция по монтажу у эксплуатации Изделие хозяйственно-бытового назначения. Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования. Вытяжка может иметь дизайн, отличающийся от

показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же. ! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним. ! Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности. ! Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания. ! Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования. Примечание: принадлежности, обозначенные знаком “(*)” поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены.

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены. Прежде чем приступить к операциям по очистке или уходу отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети. Для выполнения всех операций по установке и уходу используйте рабочие перчатки. Дети или взрослые не должны пользоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом необходимыми для правильного и безопасного управления прибором. Не оставляйте детей без присмотра, чтобы они не играли с прибором. Не используйте вытяжку, если решетка неправильно установлена! Категорически запрещается использовать

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем. Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае. Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться. При использовании вместе с прочими аппаратами для

открытые части прибора могут сильно нагреваться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей. Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного

Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара. Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током. Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу

утилизации отходов или в магазин, в котором Вы приобрели данное изделие.35 Пользование Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха. Исполнение с отводом воздуха Вытяжка снабжена верхним выводным отверстием B для выброса дымов наружу (Исполнение с отводом воздуха наружу – выводная труба и хомуты крепления не входят в комплект). Подсоединить вытяжку к выводной трубе с диаметром соответствующим отверстию выхода воздуха (соединительный фланец). Установка труб с меньшим диаметром даст уменьшение мощности всасывания воздуха и резкое увеличение уровня шума. Производитель снимает с себя всякую ответственность по отношению выше сказанного. Внимание! Если вытяжка снабжена угольным фильтром, то уберите его. Исполнение с отводом воздуха Если отвод дымов и паров наружу невозможен вы можете пользоваться вытяжкой в режиме с рециркуляцией при помощи угольных фильтров и установки дефлектора F на

G. Таким образом очищенный от дымовых паров воздух возвращается в помещение через верхнюю решетку Н и выводную трубу, подсоединяемую к верхнему выводному отверстию B, при помощи соединительного кольца, смонтированного на дефлекторе F (выводная труба и хомуты крепления не входят в комплект поставки). Внимание! Если вытяжка не снабжена угольным фильтром, то закажите и установите его перед использованием. Модели вытяжек без моторного блока могут работать в одном режиме отвода воздуха наружу, поэтому они должны быть подсоединены к внешней вытяжной установке (не входит в поставку). Инструкции по соединениям поставляются с периферийным вытяжным узлом.

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 50cm – для электрических плит, и не менее 65cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это.

Электрическое соединение Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке. Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том , что кабель питания правильно смонтирован.

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами изделия подходили к выбранному месту его монтажа.

• Снимите угольный фильтр/ы, если они имеются (смотрите также соответствующий раздел). Фильр/ы устанавливаются обратно, только если Вы хотите использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось предметов, помещенных туда на

транспортировки) (например, пакетиков с шурупами, листков гарантии и т.д.), если они имеются, выньте их и сохраните.

• По возможности отсоедините и отодвиньте кухонные элементы, расположенные под вытяжкой и рядом с зоной ее монтажа, для обеспечения более свободного доступа к потолку/стенам, к которым будет крепиться вытяжка. Если это невозможно, как можно тщательнее предохраните мебель и прочие предметы на время монтажа. Выберите ровную поверхность, покройте ее защитным покрытием и разложите на ней вытяжку и крепежные детали.

• Проверьте также, чтобы рядом с зоной монтажа вытяжки (в зоне, доступной также после монтажа вытяжки) имелась сетевая розетка и отверстие для дымохода, отводящее дым на улицу (только в режиме отвода).

• Выполните все необходимые работы (например: установка сетевой розетки и/или проделывание отверстия для дымоходной трубы). Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/

. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора.36

Описание вытяжки Установка модели для стены Когда откидной экран поставляется в разобранном виде, его необходимо прикрепить, как показано на Рис. a,b. Коробка электрического соединения крепится, как показано на Рис. c,d,e. Рис. 5

1. Используя карандаш провести линию на стене к срезу

потолка. Она должна соответствовать геометрической оси, это облегчит процесс установки.

схему сверления отверстий к стене: вертикальная линия геометрической оси, напечатанная на схеме сверления должна соответствовать геометрической оси, нарисованной на стене, кроме того, нижний край схемы сверления должен соответствовать нижнему краю вытяжки.

3. Просверлить, как указано на трафарете. Вставить

дюбеля в верхние отверстия стены и завинтить 2 шурупа, оставляя пространство между головкой винта

стеной приблизительно на 1 см. Примечание: Проделать все отверстия, указанные на трафарете: 2 верхние отверстия служат для подвешивания колпака, а нижние отверстия (особенно 1 центральный или больше боковые) служат для конечной и безопасной фиксации.

4. Установить упорный кронштейн каминов „G“ на стене,

прилегающей к потолку, использовать упорный кронштейн каминов, как это показано на схеме сверления отверстий (если присутствует маленькое отверстие на опоре, оно должно совпадать с преждевременно нарисованной линией на стене) и обозначить карандашом 2 отверстия, проделать отверстия, вставить 2 дюбеля.

5. Зафиксировать упорный кронштейн каминов на стене с

6. Подвесить вытяжку на 2 верхних шурупа (смотреть оп.

и завернуть их в нижние отверстие/я (также шайбу/ы!) для окончательной фиксации (ОБЯЗАТЕЛЬНО!!) после того, как будет проконтролировано правильность установки вытяжки, ЗАВИНТИТЬ ДО УПОРА ВСЕ ШУРУПЫ - нижние и

Примечание: нижние точки фиксации видны при снятии фильтра задержки жиров и находятся по бокам и/или в

вытяжки (в этом, последнем случае после снятия рамки угольного фильтра, если таковой в наличии). В каждом случае рекомендуется использовать, если ест в наличии, боковые отверстия для того, чтобы увеличить устойчивость вытяжки.

8. Присоединить трубу (выводная труба и хомуты

крепления не входят в комплект, их нужно купить) для отвода дыма в соединительное кольцо, которое находится на блоке отсасывающего двигателя. Другой конец трубы должен быть подсоединен к устройству выброса дымов наружу в случае использования вытяжки с отводом воздуха . В случае если нужно использовать вытяжку с рециркуляцией необходимо зафиксировать к упорному кронштейну каминов G дефлектор F и присоединить другой конец трубы к соединительному кольцу, которое находится на дефлекторе F.

9. Осуществить подключение электропроводки.

10. Закрепить камины и зафиксировать их сверху с помощью

2 шурупов (10a) к упорному кронштейну каминов „G“ (10b).

11. Накрыть нижней частью камина всасывающую группу

так, чтобы она вошла в соответствующее место на

Установите вновь держатель угольного фильтра и фильтр/ы задержки жира и проверьте исправное функционирование

1. Панель управления

2. Фильтр задержки жира

3. Ручка отцепления фильтра задержки жира

6. Камин телескопический

7. Вывод воздуха (только в режиме рециркуляции)

Функционирование Вытяжка оснащена щитом управления для контроля скорости вытяжного вентилятора и зажигания света для освещения рабочей поверхности плиты. Модель с панелью нa 4 кнопки a. Выключатель освещения ON/OFF. b. Выключатель OFF/скорость 1 c. Переключатель скорости 2 d. Переключатель скорости 3 Модель с кнопочной панелью с 5 кнопками a. ВКЛ/ВЫКЛ подсветки b. ВЫКЛ электродвигателей c. – d. – e. Производительность вытяжки, минимальная (c.), средняя (d.), максимальная (e.).37

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную тряпку, смоченную нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ! Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции. Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений. Фильтры задержки жира Удерживает частицы жира, исходящие от плиты. Для снятия фильтра задержки жира потяните к себе подпружиненную ручку отцепления фильтра. Рис. 2 Угольный фильтр (только в режиме рециркуляции) Рис. 3 Удаляет неприятные запахи кухни. Угольный фильтр можно мыть каждые два месяца в теплой воде с надлежащими моющими средствами или в посудомоечной машине при температуре 65° С (в последнем случае, выполните полный цикл мытья без посуды внутри посудомоечной машины). Удалите излишек воды осторожно, чтобы не повредить фильтр, затем снимите подушку из пластмассовой

выдерживайте ее в печи в течение 10 минут при температуре 100° С для обеспечения полной высушки. Заменяйте подушку каждые 3 года и как только полотно окажется поврежденным. Снимите опорную раму под фильтр, повернув на 90° рукоятки (g), которые крепят его к вытяжке. Вставьте губчатый элемент угольного фильтра (i) в раму (h) и повторно установите подсобранный узел в гнездо (j). Возможно использовать угольный фильтр традиционного типа, не подлежащий промывке и регенерации, заменяемый каждые 3-4 месяца. Рама и угольный фильтр приварены друг к другу; поэтому рама, если она поставлена вместе с вытяжкой не дожна использоваться. Для установки, вставьте фильтр в соответствующее гнездо и закрепите его, действуя на соответствующие устройства. Замена ламп Отключите прибор от электросети. Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли. Заменить поврежденную лампочку на новую такого же типа, как указано на этикетке, или рядом с лампочкой на

1. Используя плоскую отвертку или аналогичный

инструмент, осторожно снимите защитный элемент.

2. Замените перегоревшую лампу.

Используйте лишь галогеновые лампы на 12 вольт, мощностью максимум 20 ватт , сделанные для базы G4 , пригодные для использования в открытых светильниках. Следуйте указаниям и не прикасайтесь к новым лампам голыми руками.

3. Закройте плафон (крепление защелкой).

Если система подсветки не работает, проверьте корректную установку ламп в гнездах, прежде чем обратиться в центр технической помощи.LIB0097802 Ed. 02/14
