MANUALE UTENTE CCD 90 GL CORBERO

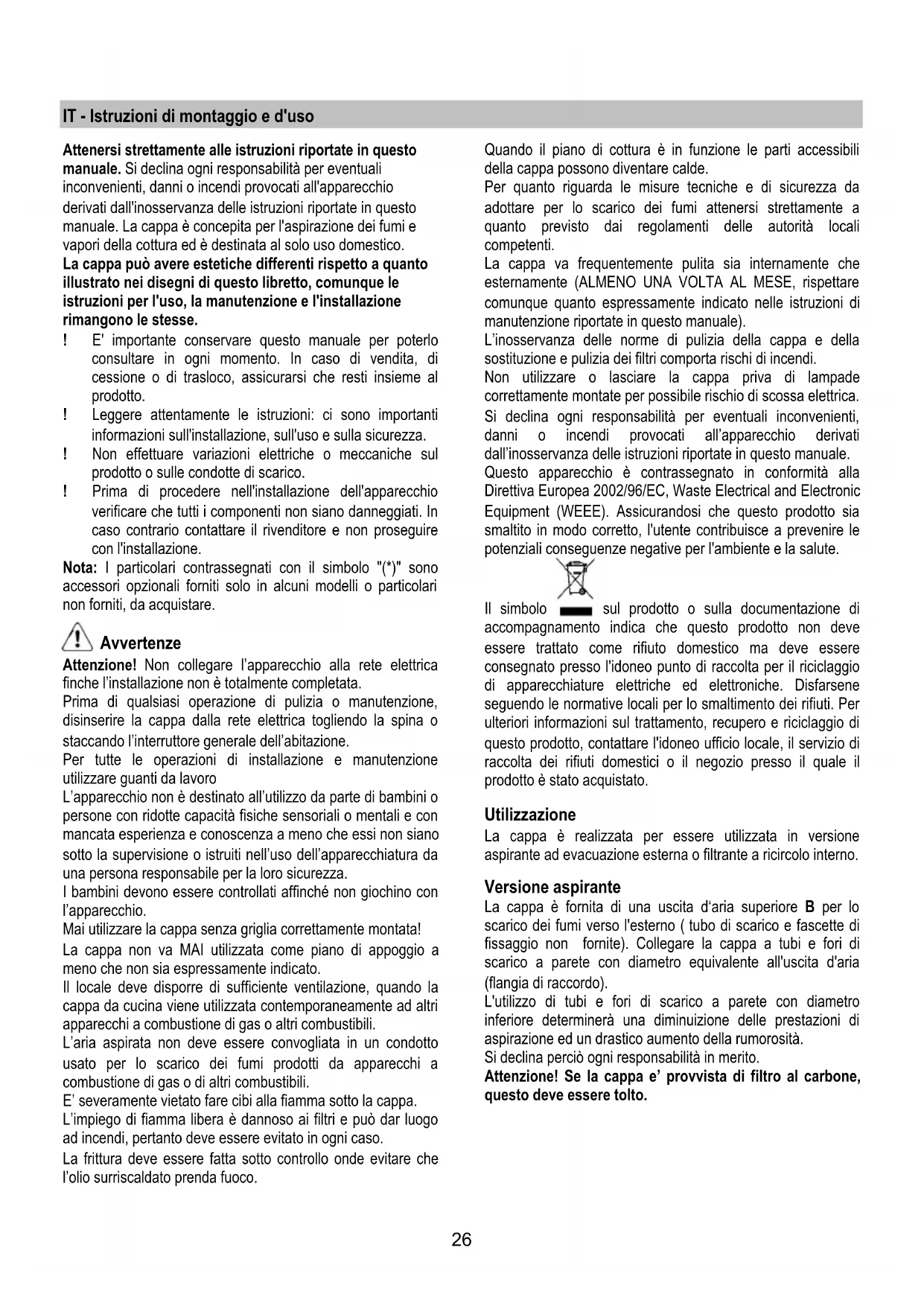

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano nelle supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e poò dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatta sotto controlo upone evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettoe,...). Comunique quanto espressamente indicato nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significolo sul prodotto o sulla documentazione di arrivapagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite). Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perciogni responsabilita in merito.

Attenzione! Se la cappa e' provvista di filtering al carbone, quello deve essere molto.

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando unhetto ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depuratiattraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e l'anello di connessionemontato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite).

Attenzione! Se la cappa non è provvista di filtering al carbone, quello deve essere ordinato e montato prima dell'uso.

I modellienza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unita periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

! Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche后再o l'installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche后再o installazione, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmentazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.
• Togliere il/i filtrato/i al carbone attivo se forniti (vedi anche paragrafo relative). Questo/i va/nno rimontato/i solo se si vuole utilizzato la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallymente va molto e conservato.
• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione (parete o soffitto) della cappa in modo da avere una migliorie accessibilità. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'in installatione. Scegliere una superficie piatta da coprir con una protezione dove poi appoggiare la cappa e i particolari a corredo.
• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibileanche con cappa montata) sia disponibile una presa elettrica e sua possibile collegarsi ad un dispositivo di scarico fumi versuso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installmenta di una presa elettrica e/o foro per il passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E'uttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecco sufficientemente robusto da sostenere il peso della cappa.

Installazione modello per parete

Quando lo schermo vapori è fornito smontato, va fissato come da Fig. a,b.

La scatola di connessione elettrica va fissata come da Fig. c,d,e.

Fig. 5

1. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, facilitarà le operazioni di installmente.
2. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa.
3. Forare come indicato sulla dima inseire i tasselli a muro e avvitare 2 viti sui fori superiori, lasciendo uno spazio tra la testa della vite e il muro di circa 1cm.
   Note: Eseguire sempre tutti i fori indicate sulla dima: i 2 superiori servono per agganciare la cappa nelle fori inferiori (generalmente 1 centrale o più laterali) servono per il fissaggio definitivo e di sicurezza.
4. Applicare la staffa di supporto camini „G“ alla parete aderente al soffitto, utilizzato la staffa di supporto camini come schema di foratura (se presente, la piccola asola ricavata sul supporto delve coincidere con la linea precedentamente tracciata sul muro) e segnare con la matita 2 fori, eseguire i fori, inseire 2 tasselli.
5. Fissare la staffa di supporto camini alla parete con 2 viti.
6. Appendere la cappa alle 2 viti superiori (vedi fase di installmente 3).
7. Introduire ed avvitare nel/nei foro/i inferiori le viti (e rondella/e!) per il fissaggio definitivo (OBBLIGATORIO!!) poi, dopo aver verificato l'assetto della cappa, SERRARE TUTTE LE VITI inferiori e superiori.

Nota: i punti di fissaggio inferiori sono visibili togliendo i filtri grassi e si trovano ai lati e/o al centro della cappa (in quest'ultimo caso dato aver molto il telao del filtro al carbone se presente).

In anni caso si consiglia di utilizzato, quando disponibili, i fori laterali per augmentare la stabilità della cappa.

1. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessioneippo sopra l'unità motore aspirante.
   L'altra estremità del tubo dovrà essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzo della cappa in versione aspirante. Nel caso si voglia utilizzato la cappa in versione filtrante, alla fissare alla staffa di supporto camini G il deflettore F e collegare l'altra estremità del tubo all'anello di connessioneippo sul deflettore F.
2. Eseguire la connessione elettrica.

3. Applicare i camini e fissarli sopra con 2 viti (10a) alla staffa di supporto camini „G" (10b).

4. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa.

Rimontare il tetio del filtro al carbone e il/i filtro/igrassi e controllare il perfetto funzionamento della cappa.

Descrizione della cappa

Fig. 1

1. Pannello di controllo
2. Filtro antigrasso
3. Maniglia di sgancio del filtro antigrasso
4. Lampada alogena
5. Schermo vapori
6. Camino telescopico
7. Uscita aria (solo per utilizzo in versione filtrante)

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. Interrupttre luce ON/OFF.
b. Interruftore OFF/velocita 1
c. Selezione velocità 2
d. Selezione velocità 3

Modello con pulsantiera a 5 tasti

a. Interrupttore luce ON/OFF.
b. Interruttore OFF motore
c. Sezione velocità 1 (in caso di peu vapore e fumo)
d. Selezione velocità 2 (in caso di media quantità divapore e fumo)
e. Selezione velocità 3 (in caso di molto vapore e fumo)

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Fig. 2

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 3

Trattiene gli odori sgradevoli derivanti alla cottura.

Ilchio al carbone cui si sono in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo alla stoviglia all'interno).

Togliere l'acqua in effcco sono sanza rovinare il filtro, dopodiché togliere il materassinoippo all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Rimuovere il telaio reggi filto girando di 90^ i pomelli (g) che lo fissano alla cappa.

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

E' possibile'utilizzare unattro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire agli 3-4 mesi.

Telaio materassino del filtrocarbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perché utilizzato.

Per l'utilizzo inseire nell'apposita sede e fissare agenda sugli appositi dispositivi.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipoosi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

Fig. 4

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.
3. Richiudere la protezione (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
