РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ StorE Partner TOSHIBA

Руководство пользователя

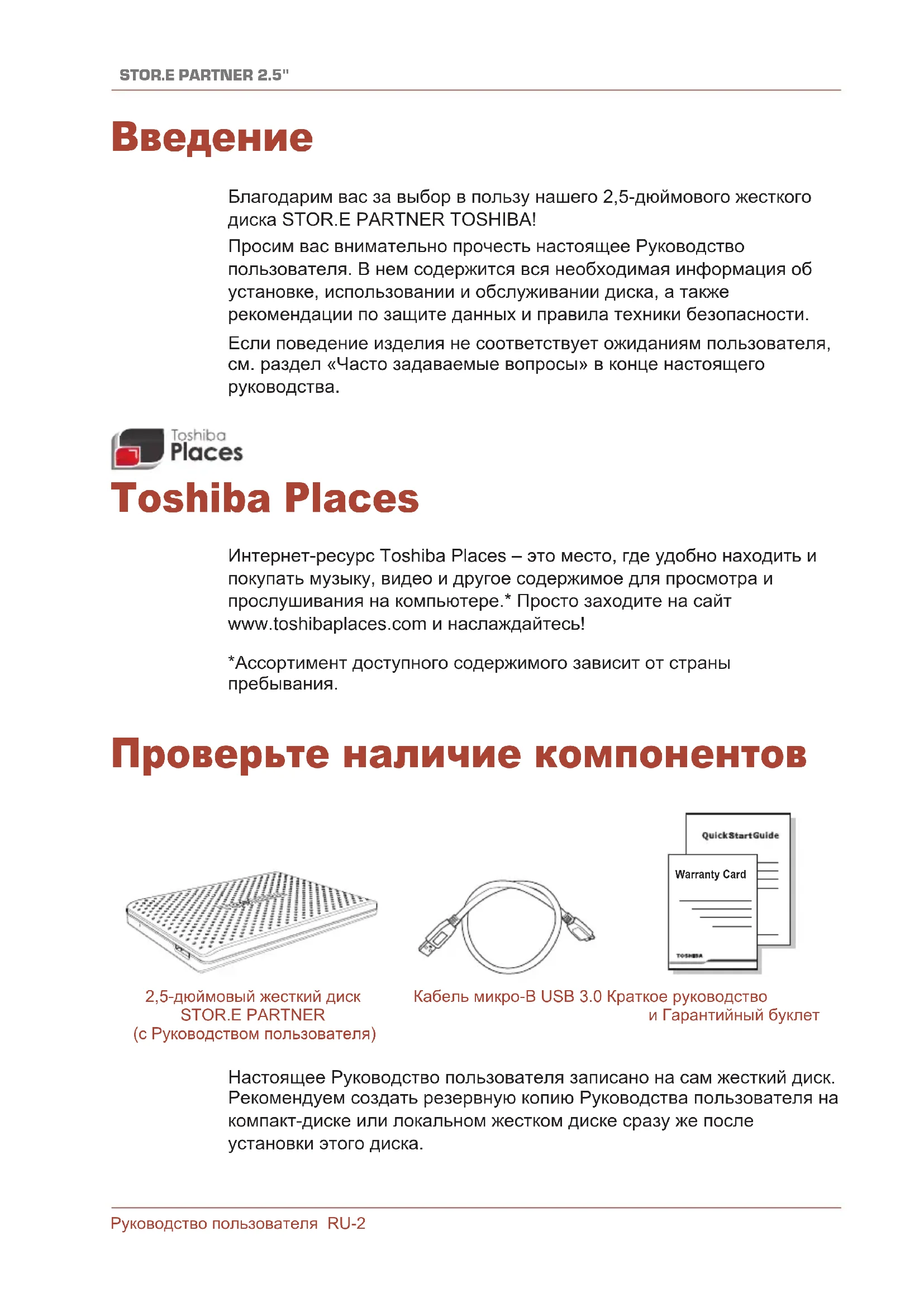

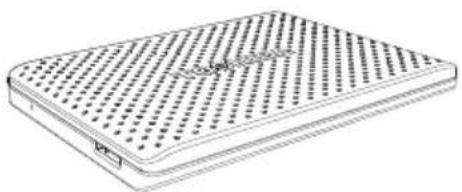

Благодарим вас за выбор в пользу нашего 2,5-дюймового жесткого диска STOR.E PARTNER TOSHIBA! Просим вас внимательно прочесть настоящее Руководство пользователя. В нем содержится вся необходимая информация об установке, использовании и обслуживании диска, а также рекомендации по защите данных и правила техники безопасности. Если поведение изделия не соответствует ожиданиям пользователя, см. раздел «Часто задаваемые вопросы» в конце настоящего руководства. Toshiba Places Интернет-ресурс Toshiba Places – это место, где удобно находить и покупать музыку, видео и другое содержимое для просмотра и прослушивания на компьютере.* Просто заходите на сайт www.toshibaplaces.com и наслаждайтесь! *Ассортимент доступного содержимого зависит от страны пребывания. Проверьте наличие компонентов Warranty Card 2,5-дюймовый жесткий диск

(с Руководством пользователя) Кабель микро-B USB 3.0 Краткое руководство и Гарантийный буклет Настоящее Руководство пользователя записано на сам жесткий диск. Рекомендуем создать резервную копию Руководства пользователя на компакт-диске или локальном жестком диске сразу же после установки этого диска.Руководство пользователя RU-3

Правила техники безопасности Во избежание нарушений в работе диска и его повреждения строго соблюдайте изложенные далее меры предосторожности.

n Периодически создавайте резервные копии всех данных, находящихся на диске. Корпорация Toshiba не несет ответственности за порчу и потерю данных. Корпорация Toshiba не компенсирует расходы, связанные с восстановлением данных. n Не следует: n открывать корпус и диск; n разбирать диск и его части; n размещать жидкости рядом с диском и на диске, поскольку это может привести к повреждению диска, получению телесных повреждений, поражению электрическим током или пожару; n ударять, ронять и трясти диск; n перемещать диск во время его работы – это может привести к повреждению данных; n использовать другие разъемы, кроме шины USB с подачей

n отсоединять кабели во время работы. Сначала диск необходимо размонтировать! n подвергать диск воздействию температур, выходящих за следующие диапазоны: 5–35 °C (работа), -20–60 °C (выключенное состояние); n подвергать диск воздействию влаги и сырости; n накрывать диск во время его работы – это может привести к перегреву диска. n Необходимо немедленно отсоединить диск, если: n из корпуса диска идет дым или выделяется необычный запах; n в корпус диска проникла вода или диск намок; n в корпус диска проник какой бы то ни было предмет; n был поврежден кабель (в этом случае кабель следует заменить

Если диск ведет себя не так, как ожидается, или у вас возникли сомнения по поводу электробезопасности, немедленно обратитесь на горячую линию или к уполномоченному торговому представителю TOSHIBA!Руководство пользователя RU-4

Требования к системе n Windows

n Центральный процессор с тактовой частотой не менее 750 МГц n 10 МБ пространства на системном жестком диске n 256 МБ системной памяти n Один свободный порт USB 3.0 или USB 2.0

Интерфейс USB 3.0 обратно совместим с USB 2.0 Установка диска Информация о работе с питанием от шины и прилагаемом кабеле USB: n Диск питается от шины, поэтому необходимость в подключении внешнего источника электропитания отсутствует, поскольку необходимый ток будет подаваться портами USB, к которым выполнено подключение. n К диску нельзя подключать пассивные концентраторы USB, а также клавиатуры, мыши и другие аналогичные устройства USB. n Необходимо следить за правильностью положения штекеров при подключении. n Запрещается применять силу при подключении кабелей. Перед подключением необходимо проверять полярность!Руководство пользователя RU-5

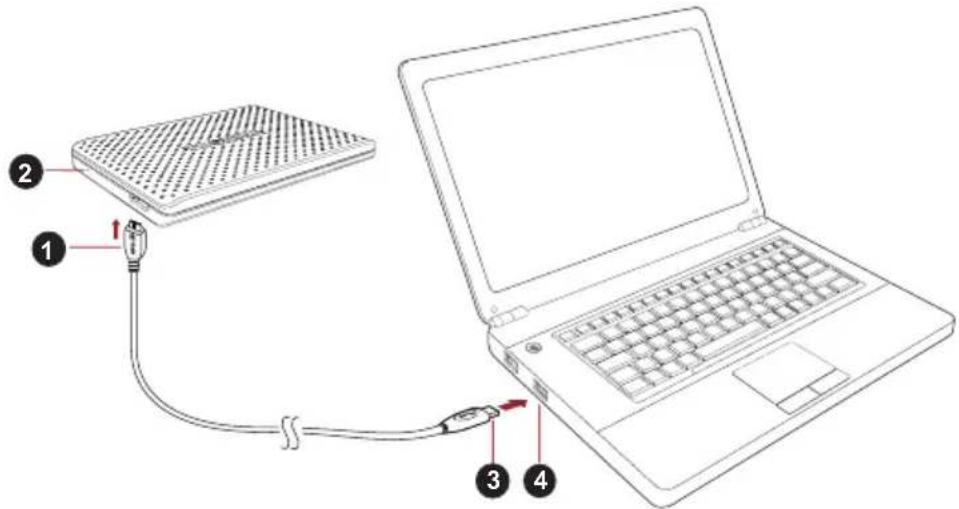

Подключение диска к компьютеру

1. Штекер микро-B USB 3.0 3. Штекер стандартный-A USB 3.0

2. Индикатор питания/передачи данных 4. Хост USB 3.0

обратно совместим с USB 2.0

1. При включенном и полностью загруженном компьютере вставьте

штекер стандартный-A USB 3.0 в порт USB хост-системы или активного концентратора USB.

Возможно, понадобится хост-контроллер USB 3.0 формата Express Card, если компьютер не имеет порта USB 3.0. Устройство также можно подключить к порту USB 2.0 компьютера, но скорость передачи данных в этом случае будет ограничена возможностями стандарта USB 2.0.

2. Теперь вставьте штекер микро-B USB 3.0 в соответствующий порт

n засветится индикатор питания/передачи данных; n включится питание диска; n диск должен смонтироваться, а в окне «Мой компьютер» (My Computer) должен появиться значок нового диска.Руководство пользователя RU-6

Размонтирование и отключение

Настоятельно рекомендуется не отключать диск посредством только отсоединения кабеля, поскольку в момент отсоединения может происходить запись данных на диск. Эти данные будут потеряны, а диск может получить физические повреждения! Чтобы безопасно размонтировать диск, выполните описанные ниже действия (Windows 7).

1. Щелкните значок «Безопасное извлечение устройств и дисков»

(Safely Remove Hardware and Eject Media). Появится всплывающее сообщение, в котором будут перечислены все внешние устройства, подключенные к компьютеру.

2. Выберите диск TOSHIBA для извлечения.

Через несколько секунд вы получите уведомление о том, что теперь устройство можно безопасно удалить.

3. Нажмите кнопку OK. Теперь диск можно отсоединить.

Чистка корпуса/отсека диска Перед чисткой диск необходимо физически отсоединять от компьютера. Для чистки рекомендуется использовать стандартные средства. Остаточную чистящую жидкость следует стирать с поверхности. Дополнительная информация Информацию о порядке переименования диска, создания резервных копий данных, управления файлами и выполнения других стандартных операций, предусмотренных в ходе нормальной эксплуатации, рекомендуем смотреть в руководстве пользователя операционной системы. Также сведения о выполнении дефрагментации, оптимизации и других задач, связанных с обслуживанием, см. в руководстве пользователя операционной системы. Кроме того, настоятельно рекомендуем установить антивирусное программное обеспечение, чтобы защитить данные от намеренного вреда, который могут причинить вирусы и «троянские» программы.Руководство пользователя RU-7

Часто задаваемые вопросы В: Нужно ли форматировать диск после его установки? О: Нет, диск уже отформатирован в процессе изготовления. В: Нужны ли драйверы USB для Windows Vista, XP или Windows 7? О: Нет, они уже имеются в операционной системе. В: Можно ли загружать систему с этого диска? О: Нет, потому что система Windows не поддерживает загрузку с внешних жестких дисков. В: Почему этому диску не нужен вентилятор? О: Конструкция диска обеспечивает оптимальное рассеивание тепла, поэтому вентилятор не требуется. В результате изделие работает почти бесшумно. В: Почему емкость диска (отображаемая в Windows) меньше его фактической заявленной емкости? О: Различие объясняется применением разных способов расчета

Производители жестких дисков выполняют расчет в десятичной системе, а операционная система – в двоичной. Пример расчета в десятичной системе: 1 ГБ = 1000 МБ = 1 000 000 КБ = 1 000 000 000 байт Пример расчета в двоичной системе: 1 ГБ = 1024 МБ = 1 048 576 КБ = 1 073 741 824 байт В результате емкость 120-гигабайтного (по десятичной системе) жесткого диска в системе Windows отображается равной 112 ГБ (по двоичной системе). В: Можно ли использовать диск для копирования операционной системы с одного компьютера на другой? О: Нет, операционную систему необходимо установить в соответствии с инструкциями ее поставщика. Простое копирование не обеспечит ее работоспособность. В: Оказывает ли корпорация Toshiba услуги восстановления данных? О: Да, корпорация Toshiba предлагает услугу восстановления данных с внешних жестких дисков. Более подробную информацию об этой услуге см. на веб-сайте www.toshiba-europe.com/services.Руководство пользователя RU-8

Возможные проблемы и способы

Диск не распознается компьютером. n Убедитесь в надежности всех соединений. n Если диск подключен через концентратор USB, убедитесь в том, что концентратор имеет собственный источник питания. n Если используется плата расширения, убедитесь в том, что она функционирует надлежащим образом, и при необходимости обновите ее программное обеспечение, в том числе встроенное. Если используется система Windows XP, убедитесь в том, что установлен пакет обновления Service Pack 1 или более поздний. Опасен ли нагрев диска во время работы? О: Это нормально и поэтому не опасно. Диск выдает ошибку «Не удается запустить устройство». О: Возможны две причины. Либо имеется проблема с питанием и необходимо проверить соединения, либо диск неисправен и требует ремонта. Диск отсутствует в окне «Мой компьютер» (My Computer), но присутствует в диспетчере устройств. О: Следуйте этим инструкциям:

1. Щелкните правой кнопкой значок «Мой компьютер» (My Computer).

2. Во всплывающем меню выберите «Управление» (Manage).

3. Выберите «Управление дисками» (Disk Management).

Вы должны увидеть список доступных устройств хранения.

4. Проверьте, присутствует ли в списке ваш диск.

5. Щелкните правой кнопкой в окне справа и во всплывающем меню

выберите «Удалить раздел» (Delete Partition).

6. Щелкните правой кнопкой в окне. Во всплывающем меню выберите

«Создать новый раздел» (Create New Partition).

7. Затем в окне мастера разделов выберите «Основной раздел»

(Primary Partition). Нажмите кнопку «Далее» (Next).

8. Будет отображена буква диска, которую вы можете изменить.

Нажмите кнопку «Далее» (Next).

9. Подтвердите форматирование диска.Руководство пользователя RU-9

При попытке отформатировать диск выдается сообщение «Не удалось выполнить форматирование» (Could not complete format). О: Возможно, причина заключается в том, что предпринимается попытка отформатировать диск в файловой системе FAT. Попробуйте использовать файловую систему NTFS. В результате проблема должна решиться. Поддержка TOSHIBA Нужна помощь? Последние обновления драйверов, руководства пользователя и ответы на часто задаваемые вопросы можно найти на странице, посвященной дополнительному оборудованию и услугам TOSHIBA, по адресу computers.toshiba.eu/options-support По адресу computers.toshiba.eu/options-warranty размещены номера телефонов горячей линии корпорации TOSHIBA. Заявления о соответствии нормативным требованиям Соответствие требованиям ЕС Данное изделие имеет маркировку CE, отвечающую требованиям соответствующих директив ЕС. Ответственность за эту маркировку несет компания TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Germany (Германия). С текстом официальной Декларации соответствия можно ознакомиться на веб-сайте http://epps.toshiba-teg.com. Условия эксплуатации Соответствие данного изделия требованиям в отношении электромагнитной совместимости проверялось типовым для данной категории изделий способом применительно к так называемым бытовым, коммерческим и мелкопромышленным условиям. Проверка на возможность использования в других условиях корпорацией Toshiba не проводилась. Использование данного изделия в других условиях может быть ограничено и не рекомендуется. Возможны следующие последствия применения данного изделия в непроверенных условиях: нарушение нормальной работы других находящихся поблизости изделий или данного изделияРуководство пользователя RU-10

с последующим выходом их из строя или потерей/повреждением данных. Примеры непроверенных условий применения и соответствующие рекомендации: n Промышленные условия (например, места, где преимущественно используется 3-фазный ток с напряжением 380 В): опасность нарушений в работе данного изделия из-за возможных сильных электромагнитных полей, особенно рядом с крупным оборудованием и энергетическими установками. n Медицинские условия: корпорация Toshiba не проводила проверку данного изделия на соответствие Директиве о медицинских изделиях, поэтому данное изделие нельзя использовать в медицинских целях без соответствующей проверки. Использование в обычных офисных условиях, например, в больницах, не должно привести к возникновению проблем при отсутствии ограничений со стороны ответственной администрации. n Автотранспорт: рекомендации в отношении использования данного изделия (или категории изделий) смотрите в руководстве пользователя соответствующего транспортного средства. n Воздушный транспорт: соблюдайте указания летного персонала по ограничению использования изделия. Другие условия, не связанные с электромагнитной совместимостью n Использование в атмосферных условиях: данное изделие, являясь типичным бытовым/офисным оборудованием, не обладает особой сопротивляемостью к проникновению влаги и устойчивостью к сильным ударам. n Взрывоопасная атмосфера: использование данного изделия в таких особых условиях (Ex) не допускается. Изложенная далее информация актуальна только в странах-членах ЕС: REACH – заявление о соответствии Новый регламент Европейского Союза (ЕС) в области химии REACH («О регистрации, оценке, разрешении и ограничении химических веществ») вступил в силу 1 июня 2007 г. Корпорация Toshiba будет выполнять все требования REACH и обязуется предоставлять потребителям своей продукции информацию об используемых в ней химических веществах в соответствии с регламентом REACH.Руководство пользователя RU-11

Информацию о присутствии в наших товарах веществ, включенных в список кандидатов в соответствии со статьей 59 (1) норматива ЕС № 1907/2006 (REACH), в концентрации свыше 0,1 % по весу смотрите на веб-сайте www.toshiba-europe.com/computers/info/reach. Утилизация изделий Символ в виде перечеркнутого мусорного бака на колесах указывает на то, что изделия необходимо собирать и утилизировать отдельно от бытовых отходов. Черная полоса указывает на то, что данное изделие было выведено на рынок после 13 августа 2005 г. Участвуя в раздельном сборе изделий, вы способствуете их надлежащей утилизации и тем самым помогаете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей. Чтобы получить подробную информацию о проводимых в вашей стране программах сбора отработавших изделий и их вторичной переработки, посетите наш веб-сайт (http://eu.computers.toshiba-europe.com), либо обратитесь в ответственную муниципальную службу или в торговую точку, в которой было приобретено данное изделие. Уведомления © 2011 г. TOSHIBA Europe GmbH. Все права защищены. Корпорация TOSHIBA оставляет за собой право на внесение технических изменений. Корпорация TOSHIBA не несет никакой ответственности ни за прямой, ни за косвенный ущерб, возникший в результате погрешностей, упущений и несоответствий между настоящим изделием и документацией. Наименование и логотипы корпорации Toshiba являются ее зарегистрированными товарными знаками. Прочие товарные знаки, упомянутые или встречающиеся в настоящем документе, являются собственностью их законных владельцев. Возможность ошибок оговорена.Användarhandbok SE-1
