2VFT400AS - плита FAGOR - Бесплатное руководство пользователя

Марка	Fagor
Модель	2VFT400AS
Тип продукта	Встраиваемая стеклокерамическая варочная панель
Количество конфорок	4 зоны нагрева
Типы конфорок	Одинарная, двойная, тройная, большая плоская
Ширина	60 см
Электропитание	220-240 В ~, 50/60 Гц
Общая мощность	6,8 кВт
Тип управления	Сенсорное (кнопки + слайдер)
Специальные функции	Быстрый нагрев, программируемый таймер, блокировка от детей, индикация остаточного тепла
Безопасность	Отключение всех полюсов, ограничитель температуры, автоматическое отключение при переливе или длительном нажатии кнопки
Поверхность	Стеклокерамика
Уход	Чистка влажной тряпкой с мыльной водой, специальный скребок для въевшихся загрязнений
Рекомендуемое чистящее средство	VITROCLEN для стеклокерамики
Установка	Встраивание в мебель, требуется защитная плита, если снизу нет духовки
Электрическое подключение	Кабель питания на 5 жил, разные схемы в зависимости от напряжения
Соответствие	Европейские директивы 73/23/ЕЭС и 89/336/ЕЭС

Часто задаваемые вопросы - 2VFT400AS FAGOR

Как включить варочную панель Fagor 2VFT400AS ?

Нажмите и удерживайте кнопку Вкл/Выкл (символ ①) в течение 3 секунд. Загорятся индикаторы зон нагрева. Если активирована блокировка от детей, сначала отключите ее, нажав и удерживая кнопку блокировки 3 секунды.

Как регулировать мощность конфорки?

Сначала выберите зону нагрева, нажав соответствующую кнопку. Затем проведите пальцем по слайдеру или нажимайте кнопки + и - для регулировки мощности от 1 до 9.

Как использовать функцию таймера?

Включите конфорку и установите нужную мощность. Нажмите кнопку таймер (часы), установите время приготовления с помощью кнопок + и -, затем подтвердите. По истечении времени прозвучит звуковой сигнал, и конфорка автоматически отключится.

Как активировать блокировку от детей?

Нажмите и удерживайте кнопку блокировка (символ замка) в течение 3 секунд. Управление будет заблокировано. Для отключения повторите ту же операцию.

Что делать при трещине на стеклокерамике?

Немедленно отключите прибор от сети, чтобы избежать риска поражения электрическим током. Не используйте панель. Обратитесь в Сервисный центр для замены стеклокерамики.

Как чистить варочную панель?

Дождитесь остывания панели. Протрите ее влажной тряпкой с мыльной водой. Для въевшихся загрязнений используйте специальный скребок для стеклокерамики. Избегайте абразивных губок. Рекомендуется использовать специальное чистящее средство, например VITROCLEN.

Как использовать двойную или тройную конфорку?

После выбора мощности конфорки нажмите кнопку расширения (символ двойной/тройной). Для двойной конфорки одно нажатие активирует дополнительную зону; второе нажатие активирует тройную конфорку (если доступно). Для отмены нажмите ту же кнопку еще раз.

Как использовать функцию быстрого нагрева?

Выберите конфорку и установите максимальную мощность (9). В зависимости от модели нажмите кнопку R или удерживайте +, пока не появится точка. Затем установите мощность поддержания (рекомендуется от 3 до 6). Функция быстро нагревает, затем автоматически переключается на мощность поддержания.

Что означает символ H на дисплее?

Символ H означает, что зона нагрева еще горячая (остаточное тепло). Не прикасайтесь к этой зоне, чтобы избежать ожогов. Внимание: после отключения электроэнергии этот символ не отображается, даже если зона горячая.

Какую посуду использовать на этой варочной панели?

Используйте посуду с плоским и сухим дном, диаметром не меньше диаметра конфорки. Подходят нержавеющая сталь, керамика и медь. Избегайте алюминия, так как он может оставлять пятна. Не включайте конфорку без посуды.

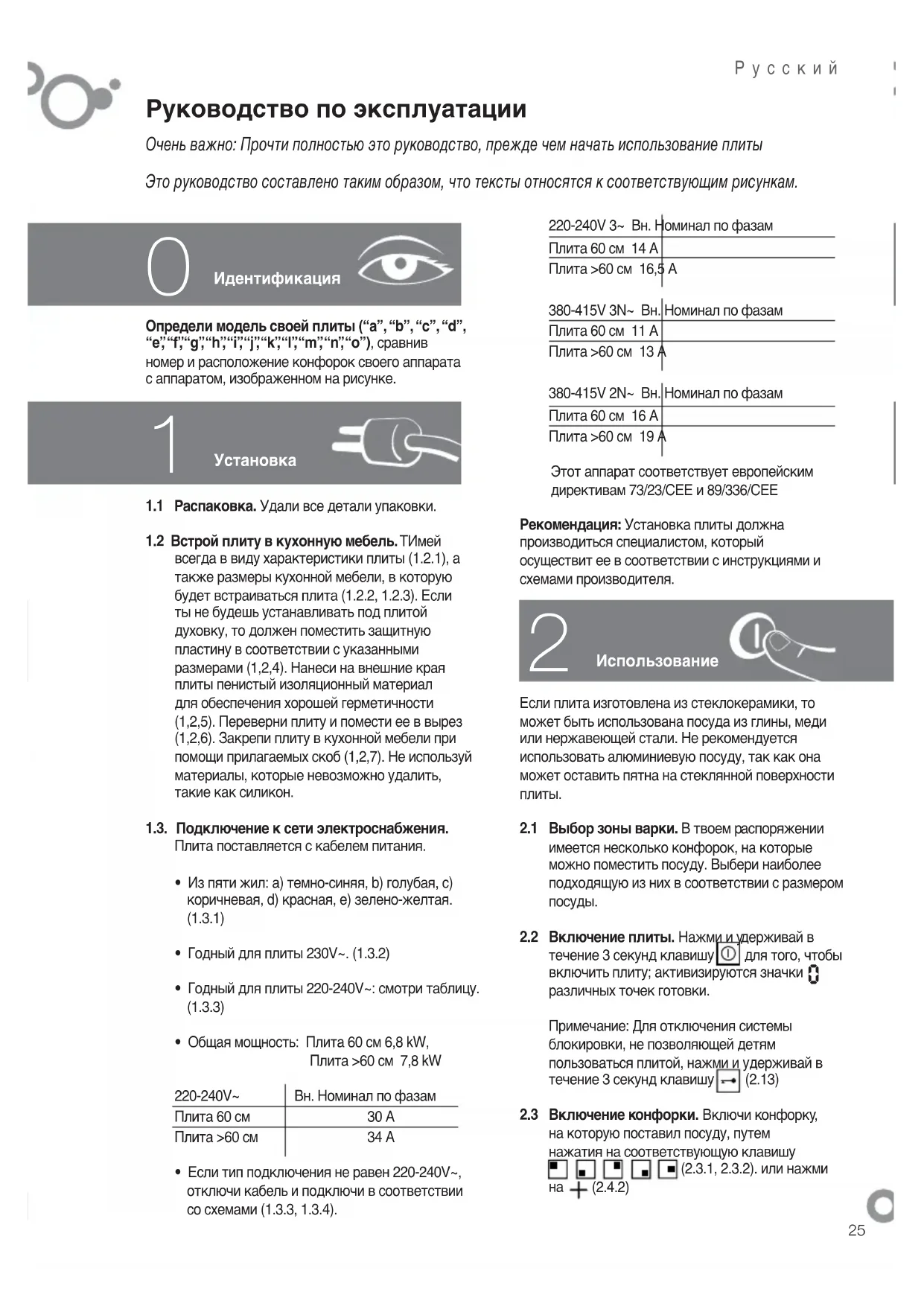

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2VFT400AS FAGOR

Инструкция по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• 5-жильный кабель: а) темно-синий, б) голубой, в) коричневый, г) красный, д) желто-зеленый. (1.3.1) Подготовлено для плиты на 230 В. (1.3.2)
• Подготовлено для плиты на 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 0 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. Nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. Nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. Nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato es conforme a las directivas europeas 73/23/CEE y 89/336/CEE

Рекомендация: Установка варочной панели должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Использование

Для стеклокерамической варочной панели подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле панели.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение панели. Нажмите ① в течение 3 секунд, чтобы включить панель, при этом активируются индикаторы ② для различных зон нагрева.

Примечание: Чтобы выбрать, активирована ли блокировка от детей, отключите её, удерживая клавишу (2.13) в течение 3 секунд.

2.3 Активация конфорки. Активируйте конфорку, на которой вы разместили посуду, нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если вы не выберете конфорку в течение более 5 секунд, панель автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите и активируйте двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка-фонтан. Эту конфорку можно использовать в круглой форме или совместно, как конфорку-фонтан. Нажмите для активации и нажмите снова для деактивации.

Рекомендация: на моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени L. При подключении панели цифры часов мигают и показывают 12.00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторите эту операцию каждый раз, когда панель отключается или происходит отключение электроэнергии.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Время начнет мигать, и вы услышите звуковой сигнал, затем установите время с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет подтверждено, и на дисплее отобразятся часы и светящаяся точка под значком таймера конфорки (2.8.3). Чтобы изменить оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши + одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + на часах. Появится 00 и одна на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8). Через 5 секунд время будет подтверждено, и на дисплее будет попеременно отображаться мощность и значок таймера на выбранной конфорке. По истечении времени прозвучит звуковой сигнал, и значок начнет мигать. Чтобы отменить таймер, нажимайте – на значке, пока не появится индикация.

часах (2.8.8). Через 5 секунд время будет подтверждено, и на дисплее будет попеременно отображаться мощность и значок таймера на выбранной конфорке. По истечении времени прозвучит звуковой сигнал, и значок начнет мигать. Чтобы отменить таймер, нажимайте – на значке, пока не появится индикация.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру. Появится символ (2.8.11). Выберите время с помощью + (2.8.12) и подтвердите, снова нажав клавишу выбранной конфорки (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка работает по таймеру. Звуковой сигнал и индикация предупредят об окончании времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Примечания по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он отличается, максимальное время составит 99 минут.

По окончании времени прозвучит сигнал тревоги, но не нажимайте никакие клавиши.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры T, затем автоматически переходит на температуру поддержания.

Модели abc: Включите конфорку и установите максимальную мощность. Нажмите и на дисплее выбранной конфорки появится символ (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее будет попеременно отображаться символ и мощность. По достижении максимальной температуры символ исчезнет, останется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели: Отрежьте фокус и установите максимальную мощность, нажимая +, пока не увидите 9 и точку 9. (2.9.3). Регулируйте мощность, нажимая, рекомендуется уровень 3-6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и отобразится мощность, за которой следует точка (2.9.5). При достижении максимальной температуры десятичная точка исчезает, и фокус продолжает работать обычным образом. Чтобы отменить ссылку, нажмите клавишу запрограммированного фокуса и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что конфорка, которую вы собираетесь использовать, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор работы (2.10.2), который также показывает остаточное тепло, когда конфорка выключена.

В моделях с нижним или нижним источником тепла, поворачивая ручку влево, вы регулируете часть нижнего нагрева, а поворачивая ручку вправо, вы регулируете весь нижний нагрев (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, которое зависит от выбранной мощности, и на горячих конфорках отображается H или точка. Не прикасайтесь к конфоркам, есть риск ожога.

Внимание: Если произойдет отключение электроэнергии, при восстановлении питания индикатор H не будет отображаться, даже если зона нагрева все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Удерживайте клавишу в течение 3 секунд, и вы активируете блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

• Избегайте ударов посуды о стекло.
• Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле, если только дно не защищено нержавеющей сталью.
• Нагревательные элементы не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Следите, чтобы диаметр посуды был больше или равен используемой конфорке, и центрируйте ее на нагревательном элементе.
• Старайтесь не двигать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочего стола.
• Не лейте холодную воду непосредственно на варочную панель, когда она горячая.

Внимание: Прерывистая работа конфорок не является неисправностью. Они работают с более или менее длительными периодами включения и выключения в зависимости от желаемой мощности.

3

Техническое обслуживание и чистка

Не используйте пароочиститель. - Протирайте поверхность сухой тканью после того, как она остынет. Не используйте абразивные средства или губки. Чистите влажной тканью и мыльной водой (3.1.1). - Раз в неделю проводите глубокую очистку специальными средствами для стеклокерамики. Рекомендуем VITROCLEN для очистки и ухода за вашей стеклокерамической плитой. Сильно пригоревшие загрязнения удаляйте стеклянным скребком (3.1.2). - Если по неосторожности на плиту попали сахар, сахаросодержащие вещества или пластик, удалите их как можно скорее скребком, пока они еще горячие. В противном случае могут остаться несмываемые пятна. - Используйте лезвие скребка в хорошем состоянии, заменяйте его при обнаружении повреждений.

4

Безопасность

• Сеть, питающая плату, должна иметь всеполюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, а розетка должна иметь заземление в соответствии с правилами.
• Если кабель поврежден, он должен быть заменен сервисной службой или квалифицированным персоналом, чтобы избежать опасности.
• Прибор оснащен ограничителем температуры, который отключает прибор в случае чрезмерного нагрева плиты.
• После каждого использования отключайте прибор с помощью его управления.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту, пока стекло не будет заменено (4.1.1).
• В случае переполнения на клавишах управления плита останавливается и издает звуковой сигнал (4.1.2).
• Если вы слишком долго удерживаете какой-либо датчик или какой-либо объект активирует датчики, плита останавливается и издает звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, вы можете обжечься при нажатии на них (4.1.3).
• Держите маленьких детей подальше, поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы предотвратить использование плиты детьми.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное тепло может привести к их воспламенению.
• Если плита установлена над ящиком, в нем нельзя хранить легковоспламеняющиеся предметы.

5

Окружающая среда

Плита была спроектирована с учетом сохранения окружающей среды.

Уважайте окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева имеют одинаковый размер, передача тепла оптимальна.

По окончании приготовления, если хотите, оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

Всегда используйте крышку, когда это возможно, чтобы уменьшить потери тепла при испарении.

Управление отходами электрического и электронного оборудования.

Символ указывает на то, что прибор нельзя выбрасывать вместе с обычными бытовыми отходами.

Сдайте плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Очень важно: Внимательно прочитайте данное руководство перед использованием варочной панели.

Все рисунки в данной инструкции тесно связаны с соседним текстом.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы.

1.2 Встраивание в мебель. Убедитесь, что вы соблюдаете характеристики, указанные на заводской табличке прибора (1.2.1), и размеры встраиваемого шкафа (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, вам необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте поролоновую прокладку под прибор по периметру поверхностей, соприкасающихся с вашей столешницей, для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и поместите ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех клипс, входящих в комплект поставки (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Электрическое подключение. Варочная панель поставляется с кабелем питания.

• A 5 fi Is: a) bleu foncé, b) bleu clair, c) marron, d) rouge, e) vert-jaune (1.3.1).
• Préparé pour table de cuisson de 230V~. (1.3.2)
• Préparé pour table de cuisson de 220-240V~: consulter tableau (1.3.3)
• Puissance totale: Table de cuisson 60cm 6,8kW, Table de cuisson >60cm 7,8kW.

220-240V~ Int. Nominate par paliers.

Table de cuisson de 60 cm |30 A

Table de cuisson >60 cm |34 A

• En cas de branchement autre que 220-240V~, retirer le câble et procéder au raccordement conformément aux croquis (1.3.3, 1.3.4).

220-240V 3~ Int. Nominale par paliers.
Table de cuisson de 60 cm	14 A
Table de cuisson > 60cm	16,5 A

380-415V 3N~ Int. Nominate par paliers.
Table de cuisson de 60 cm	11 A
Table de cuisson > 60cm	13 A

380-415V 2N~ Int. Nominate par paliers.
Table de cuisson de 60 cm	16 A
Table de cuisson > 60cm	19 A

Cet appareil est conforme aux Directives Européennes 73/23/CEE et 89/336/CEE.

Avertissements: L'installation de la table de cuisson doit être réalisée par un installateur agréé, conformément aux instructions et croquis du fabricant.

Mode d'emploi

La plupart des récipients en céramique, cuivre ou acier inoxydable sont aptes pour la vitrocéramique. Les récipients en aluminium ne sont pas recommandables; ils risquent de produire des taches sur la vitrocéramique.

2.1 Sélection de la zone de cuisson. Votre table de cuisson dispose de plusieurs foyers. Choisissez toujours le récipient le mieux adapté aux dimensions du foyer. 2.2 Mise en marche de la table de cuisson. Appuyez sur ① durant 3 secondes pour allumer la table de cuisson, les voyants lumineux ③ des différentes zones de cuisson s'allument.

Remarque: Si la fonction « sécurité enfants » est activée, il faudra la désactiver pour pouvoir manipuler les commandes. Pour ce faire, appuyez durant 3 secondes sur (2.13).

2.3 Работа с конфорками. Чтобы включить конфорку, нажмите соответствующую клавишу

(2.4.2) (2.3.1, 2.3.2) или нажмите

Примечание: Если вы ждете более 5 секунд перед выбором конфорки, варочная панель автоматически выключится в целях безопасности.

2.4 Выбор мощности. Проведите пальцем по полосе (2.4.1) или нажмите + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете или (2.5.4), включится тройная конфорка. Для отмены нажмите ( , , , , ).

2.6 Большая плоская конфорка. Вы можете использовать только основной круг этой конфорки или увеличить поверхность для приготовления пищи в посуде удлиненной формы. Нажмите, чтобы активировать, и нажмите снова эту же клавишу, чтобы деактивировать.

Внимание: На моделях с галогенными конфорками не смотрите пристально на конфорку, когда она включена.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении варочной панели цифры часов мигают и показывают 1200 (2.7.1). Установите время с помощью + , (2.7.2). Действуйте так же после каждого отключения прибора или после сбоя питания.

Чтобы изменить время, нажмите и удерживайте 5 секунд (2.7.3). Время начнет мигать, и прибор издаст звуковой сигнал. Установите время с помощью клавиш + , -

2.8 Установка времени приготовления.

Модель abc: После активации конфорки и выбора желаемой мощности индикатор начинает мигать, и у вас есть 5 секунд, чтобы нажать (2.8.1). Установите желаемое время приготовления, нажимая + (2.8.2). Через 5 секунд время подтверждается, и на дисплее отображается время и светящаяся точка под символом запрограммированной конфорки (2.8.3). Чтобы изменить время

программы или увидеть оставшееся время, нажмите на символ запрограммированной конфорки (2.8.4). Чтобы отменить программирование, нажмите + , одновременно (2.8.5).

Модели fghkmo: После активации конфорки и выбора желаемой мощности нажмите клавишу часов. На дисплее отображается 00 и на каждой конфорке (2.8.6). Нажмите на конфорку, которую нужно запрограммировать, и она начнет мигать (2.8.7). Установите время приготовления с помощью + , на часах (2.8.8). Через 5 секунд время подтверждается, и на дисплее попеременно отображаются мощность и время на запрограммированной конфорке. По истечении запрограммированного времени прибор подает звуковой сигнал и мигает 00. Чтобы отменить программирование, нажимайте на символ, пока на дисплее не появится 00

Примечание: У вас есть 10 секунд, чтобы выбрать время приготовления. Затем таймер выключится автоматически.

Модели: После активации конфорки и выбора желаемой мощности снова нажмите клавишу выбора конфорки, которую нужно запрограммировать. На дисплее появится индикация (2.8.11). Установите желаемое время приготовления с помощью + (2.8.12) и подтвердите, снова нажав клавишу программируемой конфорки (2.8.13). На дисплее появится мощность с точкой, подтверждающей, что конфорка запрограммирована. По истечении запрограммированного времени звуковой сигнал и индикация - предупредят вас об окончании приготовления (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: У вас есть 10 секунд, чтобы выбрать время приготовления. Затем таймер выключится автоматически.

Замечания по программированию: Если уровень мощности равен 9, максимальное время программирования составляет 60 минут. При других уровнях мощности оно может достигать 99 минут.

По истечении времени приготовления варочная панель будет издавать звуковой сигнал, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Позволяет быстро достичь максимальной температуры, а затем автоматически перейти к температуре поддержания.

Модели abc: Активируйте конфорку и выберите максимальную мощность. Нажмите на индикатор, который появится на выбранной конфорке (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее попеременно будут отображаться индикация и выбранная мощность. После достижения максимальной температуры индикатор R исчезнет, и на дисплее останется только мощность поддержания. Конфорка продолжит работать в обычном режиме. Чтобы отменить быстрый нагрев, нажмите на символ запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока на дисплее не появится 9 и точка (2.9.3). Установите мощность, нажимая -. Рекомендуется выбирать уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее отобразится выбранная мощность с точкой (2.9.5). После достижения максимальной температуры точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию быстрого нагрева, нажмите на клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамика с ручками управления. Убедитесь, что ручка, которую вы собираетесь повернуть, соответствует конфорке, которую вы хотите использовать (2.10.1). Поверните ручку в желаемое положение. Загорится индикатор работы (2.10.2). После выключения конфорки на дисплее появится символ остаточного тепла.

На моделях с двойной конфоркой или конфоркой «Гранд Плат» поверните ручку влево, чтобы регулировать часть конфорки, и вправо, чтобы регулировать конфорку целиком (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую вы хотите выключить.

2.12 Остаточное тепло. После интенсивного использования конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности. На дисплее отображается H или точка на еще горячих конфорках. Не прикасайтесь к горячим конфоркам, чтобы не обжечься.

Внимание: После отключения электроэнергии прибор не будет отображать индикацию H, даже если зона нагрева еще горячая. Будьте осторожны, чтобы не обжечься.

2.13 Функция блокировки. Чтобы дети не

При работе с варочной панелью нажмите и удерживайте в течение 3 секунд, чтобы активировать блокировку управления. Для отключения повторите те же действия.

Предупреждения:

• Избегайте ударов посуды о стеклокерамику.
• Алюминиевая посуда не рекомендуется; она может оставлять пятна на стеклокерамике, если только ее дно не имеет защитного покрытия из нержавеющей стали.
• Конфорки не должны работать без посуды. Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и ставьте ее в центр зоны нагрева.
• Избегайте трения посуды о стеклокерамику; это может поцарапать ее. Используйте этот прибор только для приготовления пищи. Никогда не используйте эту варочную панель как рабочую поверхность.
• Никогда не лейте холодную воду непосредственно на варочную панель, когда она еще горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Конфорки работают циклами включения/выключения разной продолжительности в зависимости от выбранной мощности.

3

Уход и техническое обслуживание

• Не используйте пароочиститель.
• Часто очищайте поверхность варочной панели после ее остывания. Никогда не используйте абразивные губки или средства. Используйте только влажную ткань и мыльную воду (3.1.1).
• Раз в неделю тщательно очищайте варочную панель специальными средствами для стеклокерамики, которые ухаживают и защищают плиту. Мы рекомендуем марку VITROCLEN для очистки и ухода за вашей стеклокерамической панелью.
• Удалите пригоревшие загрязнения с помощью специального скребка для стеклокерамики (3.1.2).
• Если вы случайно сожгли сахар (или сладкие продукты) или пластик на плите, немедленно удалите его специальным скребком для стеклокерамики, пока он еще горячий. В противном случае пятна могут остаться. Следите за тем, чтобы лезвие специального скребка для стеклокерамики всегда было в идеальном состоянии. При необходимости замените его.

Безопасность

• Электрическая установка, питающая варочную панель, должна включать устройство отключения всех полюсов с размыканием контактов не менее 3 мм.
• Установка варочной панели должна выполняться квалифицированным/уполномоченным установщиком в соответствии с инструкциями и чертежами производителя.
• Подключение должно быть выбрано в соответствии с электрической мощностью установки и предохранителей, с заземлением и в соответствии с действующими нормами.
• Если кабель поврежден, он должен быть заменен производителем, его службой послепродажного обслуживания или квалифицированным персоналом, чтобы избежать любого риска несчастного случая.
• Каждая зона нагрева оснащена ограничителем температуры, который автоматически отключает конфорку в случае перегрева прибора.
• Выключайте конфорку после каждого использования.
• В случае поломки, трещины или скола стеклокерамики немедленно отключите прибор от сети, чтобы избежать риска поражения электрическим током. Свяжитесь с сервисной службой для замены. Не используйте варочную панель в это время (4.1.1).
• В случае переполнения на сенсорных клавишах управления варочная панель отключается и подает звуковой сигнал (4.1.2).
• Если вы удерживаете клавишу слишком долго или если на клавишах находится посторонний предмет,

варочная панель отключается и подает звуковой сигнал (4.1.3).

• Не ставьте горячую посуду на панель управления, так как вы можете обжечься, случайно активировав ее (4.1.3).
• Следите за тем, чтобы дети не приближались к прибору, так как во время работы варочной панели зона вокруг конфорок нагревается. Используйте функцию блокировки, чтобы дети не могли играть с панелью управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Не отходите от варочной панели, когда готовите блюда с использованием жира или масла. Они могут воспламениться из-за перегрева.
• Если варочная панель установлена над выдвижным ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

Эта варочная панель была разработана с учетом заботы об окружающей среде.

Будьте бережны к окружающей среде. Используйте мощность, соответствующую каждому типу приготовления, и посуду, соответствующую количеству приготавливаемой пищи. Используйте кастрюли и другую посуду с диаметром, соответствующим диаметру конфорок, для оптимальной передачи тепла. Выключайте конфорку за 5–10 минут до окончания приготовления, чтобы использовать остаточное тепло и экономить энергию.

Накрывайте посуду крышкой, если это позволяет ваш рецепт, чтобы избежать потери тепла из-за испарения.

Утилизация электрических и электронных приборов.

Использованные приборы не следует выбрасывать вместе с другими отходами.

Отнесите вашу варочную панель в пункт сбора использованных приборов.

Переработка бытовой техники способствует предотвращению негативных последствий для окружающей среды и здоровья человека, а также позволяет экономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или к вашему продавцу.

Руководство по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием плиты.

Данное руководство составлено таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с изображениями на рисунках.

1 Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные характеристик (1.2.1) и размеры мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не собираетесь размещать духовой шкаф под плитой, необходимо установить защитную перегородку в соответствии с указанными размерами (1.2.4). Закрепите пенополиуретановую прокладку по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее в мебели с помощью четырех прилагаемых кронштейнов (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• Из 5 проводов: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1) Подготовлено для плиты на 230 В. 1.3.2
• Подготовлено для плиты на 220-240 В~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 0 А

Плита >60 см 34 А

• Если тип подключения отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparecido está em conformidade com as directivas europeias 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. Имеется несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите и удерживайте 3 секунды, чтобы включить плиту, при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы выбрать, активирована ли функция защиты от детей, отключите её, нажав и удерживая в течение 3 секунд клавишу (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которой размещена посуда, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: Если при выборе конфорки вы задержитесь более чем на 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по шкале (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, чтобы активировать двойную конфорку (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), активируется тройная конфорка. Для отмены нажмите ( , , , ).

2.6 Конфорка-фонтан. Вы можете использовать эту конфорку как круглую или вместе с другими, как конфорку-фонтан. Нажмите, чтобы активировать её, и нажмите снова, чтобы деактивировать.

Рекомендация: В моделях с галогенными конфорками свет настолько интенсивный, что не рекомендуется смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При включении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторяйте эту операцию каждый раз, когда плита отключается или происходит отключение электроэнергии.

Чтобы изменить время, нажмите и удерживайте в течение 5 секунд клавишу (2.7.3). Время начнёт мигать, и вы услышите звуковой сигнал. Установите время с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд (индикатор мигает), чтобы нажать клавишу L. Выберите необходимое время, нажимая + (2.8.2). Через пять секунд время будет подтверждено, и на дисплее появятся время и светящаяся точка под значком таймера (2.8.3). Чтобы изменить или посмотреть оставшееся время, нажмите на значок таймера (2.8.4). Чтобы отменить программирование, одновременно нажмите клавиши + и - (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу + на часах. Появится 0 и один в каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить по таймеру, и она начнет мигать (2.8.7). Выберите время с помощью + на часах (2.8.8).

Через 5 секунд время будет подтверждено, и на дисплее будут попеременно отображаться мощность и таймер. По истечении этого времени прозвучит звуковой сигнал и индикатор начнет мигать. Чтобы отменить таймер, нажмите - на значке, пока не появится индикация.

Примечание: Таймер автоматически отключится, если при выборе времени пройдет более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить по таймеру, появится символ (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу конфорки с таймером (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка работает по таймеру. Звуковой сигнал и мигание индикатора сообщат об окончании времени (2.8.14). Нажмите любую клавишу, и звуковой сигнал прекратится.

Примечание: Таймер автоматически отключится, если при выборе времени пройдет более 10 секунд.

Рекомендации по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если мощность ниже максимальной, можно установить до 99 минут.

По окончании времени звуковой сигнал будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры T, затем автоматически переходит на поддерживающую температуру.

Модели abc: Включите конфорку и установите ползунок на максимальную мощность T. Нажмите I, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется уровень от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее будут попеременно отображаться R и мощность. При достижении максимальной температуры T индикатор R исчезнет, останется поддерживающая мощность. Конфорка продолжит работать в обычном режиме. Чтобы отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не появится 9 и точка 9. (2.9.3). Отрегулируйте мощность, нажимая -, рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и на дисплее отобразится мощность с точкой (2.9.5). При достижении максимальной температуры десятичная точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Стеклокерамическая панель с ручками. Убедитесь, что конфорка, которую вы собираетесь включить, соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, при этом загорится индикатор работы (2.10.2), который также сигнализирует об остаточном тепле, когда конфорка выключена.

На моделях с двойной конфоркой или с конфоркой с расширенной зоной нагрева поворот ручки влево регулирует часть конфорки, а поворот вправо — всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования конфорки остаются горячими в течение времени, зависящего от выбранной мощности; на дисплее отображается символ H или точка на негорячих конфорках. Не прикасайтесь к этим конфоркам, вы рискуете обжечься.

Внимание: Если произойдет отключение электроэнергии, то при ее восстановлении индикация H не будет отображаться, хотя зона нагрева все еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения использования детьми. Удерживайте клавишу → нажатой в течение 3 секунд, чтобы активировать блокировку. Для разблокировки повторите операцию.

Рекомендации:

• Избегайте ударов посуды о стеклокерамическую поверхность.
• Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле, если только дно не имеет защитного покрытия из нержавеющей стали.
• Конфорки не должны работать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру конфорки, и разместите ее по центру конфорки.
• Старайтесь не передвигать посуду, так как это может привести к повреждению стекла.
• Используйте плиту только для приготовления пищи. Не используйте плиту в качестве рабочего стола.
• Не выливайте холодную воду непосредственно на плиту, когда она горячая.

Внимание: прерывистая работа конфорок не является неисправностью. Они работают с более или менее длительными периодами включения и выключения в зависимости от желаемой мощности.

3

Техническое обслуживание и чистка

• Не используйте пароочиститель для очистки.
• Тщательно очистите поверхность плиты после того, как она остынет. Не используйте абразивные средства или губки. Протрите влажной тканью с мыльной водой (3.1.1).
• Раз в неделю тщательно очищайте плиту специальными средствами для стеклокерамики. Рекомендуем средство VITRO-CLEN для очистки и ухода за вашей стеклокерамической плитой.
• Сильные загрязнения удаляются скребком для стекла (3.1.2).
• Если по неосторожности на плиту попали сахар, сахаросодержащие вещества или пластик, удалите их как можно скорее скребком, пока плита еще горячая. Если этого не сделать, могут остаться постоянные пятна.
• Используйте лезвие скребка в хорошем состоянии, заменяйте его при появлении повреждений.

Безопасность

• Схема сети, питающей плату, должна иметь всеполюсный выключатель с расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться уполномоченным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, а розетка должна быть с заземлением.
• Если кабель поврежден, его следует заменить в сервисном центре или квалифицированным персоналом, чтобы избежать несчастного случая.
• Плита оснащена ограничителем температуры, который отключает плиту в случае перегрева поверхности.
• После каждого использования выключайте плиту с помощью ее контроллера.
• Если стеклянная поверхность треснула или разбилась, немедленно отключите прибор от электрической сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту, пока не замените стекло (4.1.1).
• В случае перелива жидкости на клавиши функций плита отключается и издает звуковой сигнал (4.1.2).
• Если вы удерживаете какой-либо датчик в течение длительного времени или если какой-либо объект активирует датчики, плита отключается и издает звуковой сигнал (4.1.3).
• Не ставьте емкости с горячим содержимым на датчики, вы можете обжечься при их нажатии (4.1.3).
• Держите детей подальше, поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы они не могли играть с кнопками.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерное нагревание может привести к их воспламенению.
• Если плита установлена над столешницей, под ней нельзя хранить легковоспламеняющиеся предметы.

Окружающая среда

Плита была разработана с учетом сохранения окружающей среды.

Уважайте окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

По окончании приготовления, если хотите, снимите посуду и оставьте её на том же месте, чтобы использовать остаточное тепло. Таким образом вы сэкономите энергию.

По возможности используйте крышку, чтобы уменьшить потери тепла при испарении.

Утилизация электрических и электронных приборов.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приёма.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономит энергию и ресурсы.

Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Очень важно: внимательно прочитайте данное руководство перед использованием варочной панели.

Данное руководство составлено так, что тексты соответствуют соответствующим иллюстрациям.

Идентификация

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов на вашем приборе с изображёнными на иллюстрациях.

1 Установка

1.1 Распаковка. Снимите все защитные материалы. 1.2 Установка в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет встраиваться варочная панель (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под варочной панелью, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте поролоновую ленту по внешнему краю варочной панели для герметизации (1.2.5). Переверните варочную панель и вставьте её в отверстие (1.2.6). Закрепите её на мебели с помощью четырёх прилагаемых крючков (1.2.7). Не используйте несъёмные материалы, такие как силикон. 1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

С 5 проводами: а) темно-синий, б) голубой, в) коричневый, г) красный, д) зеленый/желтый. (1.3.1) Подготовлено для варочной панели 230В~. (1.3.2) Подготовлено для варочной панели 220-240В~: см. таблицу. (1.3.3) Общая мощность: варочная панель 60 см 6,8 кВт, варочная панель >60 см 7,8 кВт

220-240В~ Номинальный переключатель по фазам для варочной панели 60 см 30 А

Варочная панель 60 см 34 А

Если тип подключения отличается от 220-240В~, снимите кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nominal switch by phases
60 cm hob 14 A
>60cm hob 16,5 A
380-415V 3N~ Nominal switch by phases
60 cm hob 11 A
>60cm hob 13 A
380-415V 2N~ Nominal switch by phases
60 cm hob 16 A
>60cm hob 19 A
This appliance is compliant with European directives 73/23/EEC and 89/336/EEC

Рекомендация: Варочная панель должна быть установлена уполномоченным установщиком, который должен следовать инструкциям и схемам производителя.

2 Использование

Для стеклокерамических варочных панелей можно использовать посуду из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставить пятна на стекле варочной панели.

2.1 Выбор зоны нагрева. У вас есть несколько элементов, на которые можно ставить посуду. Выберите наиболее подходящий в зависимости от размера посуды.

2.2 Включение варочной панели. Нажмите и удерживайте 3 секунды, чтобы включить варочную панель; при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы иметь возможность выбрать, активирована ли функция защиты от детей, отключите ее, нажав и удерживая клавишу в течение 3 секунд (2.13)

2.3 Активация элемента. Активируйте элемент, на который вы поставили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2)

Примечание: Если вы не выберете элемент в течение более 5 секунд, варочная панель автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте ее, проведя пальцем по шкале (2.4.1) или нажав + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЭЛЕМЕНТЫ

2.5 Двойной элемент, тройной элемент. После выбора мощности нажмите , и это активирует двойной элемент (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), это активирует тройной элемент. Чтобы отменить, нажмите ( , , , ).

2.6 Большая конфорка. Этот элемент можно использовать по кругу или совместно, как большую конфорку. Нажмите, чтобы активировать его, и нажмите снова, чтобы деактивировать.

Рекомендация: на моделях с галогенными элементами свет настолько яркий, что мы советуем не смотреть на него, когда он включен, без посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. Когда варочная панель подключена к сети, цифры на часах будут мигать и показывать 12.00 (2.7.1). Отрегулируйте время с помощью клавиш +, - (2.7.2). Следуйте той же процедуре всякий раз, когда прибор отключен от сети или подача электроэнергии прервана.

Чтобы изменить время, нажмите и удерживайте клавишу в течение 5 секунд (2.7.3). Время начнет мигать, и вы услышите звуковой сигнал; отрегулируйте его с помощью клавиш + -.

2.8 Выбор времени.

Модели abc: После активации элемента и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите нужное время, нажимая +, - (2.8.2). Через пять секунд таймер установлен, и время будет отображаться с освещенной точкой под значком таймера элемента (2.8.3). Чтобы изменить или увидеть оставшееся время, нажмите на значок таймера элемента (2.8.4). Чтобы отменить программирование, нажмите клавиши + одновременно (2.8.5).

Модели dfghkmo: После активации элемента и выбора мощности нажмите клавишу + на часах. На каждом элементе появятся 00 и a (2.8.6). Нажмите + на элементе, который нужно таймировать, и появится

мигание (2.8.7). Выберите время с помощью +, - на часах (2.8.8). Через 5 секунд время будет установлено, и мощность и t будут отображаться попеременно на таймируемом элементе. Когда время истечет, вы услышите звук, и o будет мигать. Чтобы отменить таймер, нажимайте на значок, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модели e: После активации элемента и выбора мощности снова нажмите клавишу выбора элемента, который нужно таймировать, и появится a (2.8.11). Выберите время с помощью + (2.8.12) и установите его, снова нажав клавишу таймируемого элемента (2.8.13). Мощность будет отображаться с точкой, указывающей, что элемент находится на таймере. Вы услышите звук и увидите -, чтобы указать, что время истекло (2.8.14). Нажмите любую клавишу, и звук прекратится.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Замечания по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. В противном случае максимум составит 99 минут.

Когда время истечет, сигнал тревоги будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к постоянной температуре.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите и удерживайте, на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и R и мощность будут отображаться попеременно. После достижения максимальной температуры R исчезнет, оставив мощность постоянной. Конфорка продолжит работать в обычном режиме. Если вы хотите

отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не отобразятся 9 и точка 9 (2.9.3). Отрегулируйте мощность, нажимая -; рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, и мощность будет отображаться с точкой (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите новую мощность.

2.10 Варочные панели с регуляторами. Убедитесь, что конфорка, которую вы собираетесь активировать, является той, которую вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор включения (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

На моделях с двойными конфорками или большой конфоркой поворот регулятора влево регулирует часть конфорки, а поворот вправо регулирует всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую вы хотите выключить. 2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности, и на конфорках, которые еще горячие, будет отображаться символ H или точка. Не прикасайтесь к этим конфоркам, так как есть риск обжечься.

Внимание: Если подача электроэнергии прервана, при ее восстановлении значок H не будет отображаться, даже если зона нагрева горячая. Важно помнить об этом.

2.13 Функция блокировки. Для предотвращения доступа детей к прибору. Нажмите и удерживайте клавишу в течение 3 секунд, и блокировка активируется. Чтобы разблокировать, повторите процедуру.

Рекомендации:

• Избегайте ударов посудой по стеклу. Алюминиевая посуда не рекомендуется, так как

она может оставить пятна на стекле, если только она не имеет защитного основания из нержавеющей стали.

• Нагревательные элементы не должны работать без посуды.
• Основание посуды должно быть плоским и сухим.
• Убедитесь, что диаметры посуды больше или равны диаметру используемой конфорки, и ставьте её в центр источника нагрева.
• Старайтесь не передвигать посуду, так как это может поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не наносите холодную воду непосредственно на горячую варочную панель.

Внимание: Прерывистая работа конфорок не является неисправностью. Они включаются и выключаются с более длинными или короткими интервалами в зависимости от желаемой мощности.

3

Обслуживание и чистка

• Не используйте пароочиститель.
• Регулярно очищайте поверхность варочной панели после её остывания. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1).
• Раз в неделю тщательно очищайте панель специальными средствами для стеклокерамических поверхностей. Рекомендуем использовать VITRO-CLEN для очистки и ухода за вашей стеклокерамической варочной панелью.
• Стойкие пятна можно удалить с помощью стеклянного скребка (3.1.2).
• Если вы случайно прижгли сахар, сахаросодержащие продукты или пластик на панели, удалите их как можно скорее скребком, пока они ещё горячие. Если этого не сделать, могут остаться несмываемые следы.
• Используйте лезвие скребка в идеальном состоянии; замените его, если оно повреждено.

Безопасность

• Цепь питания варочной панели должна быть оснащена автоматическим выключателем с размыканием всех полюсов, расстояние между контактами которого составляет не менее 3 мм.
• Варочная панель должна быть установлена уполномоченным установщиком, который должен следовать инструкциям и схемам производителя.
• Установка должна соответствовать максимальной мощности, указанной на табличке с характеристиками, и розетка должна быть с заземлением, соответствующим нормам.
• Если кабель поврежден, его должен заменить сервисный центр или аналогичный квалифицированный персонал в целях безопасности.
• Элемент оснащен внутренним ограничителем температуры, который отключает элемент в случае перегрева варочной панели. После каждого использования выключайте элемент с помощью его регулятора.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать опасности поражения электрическим током. Не используйте варочную панель, пока стекло не будет заменено (4.1.1).
• Если на сенсорные клавиши что-либо пролилось, варочная панель остановится и издаст звуковой сигнал (4.1.2).
• Если вы слишком долго нажимаете на датчик или какой-либо предмет активирует датчики, варочная панель остановится и издаст звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном; вы можете обжечься, нажимая на них (4.1.3).
• Держите маленьких детей подальше; нагревательные поверхности могут быть очень горячими при использовании. Используйте систему блокировки, чтобы дети не играли с элементами управления.
• Этот прибор не предназначен для использования людьми с ограниченными возможностями. Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может привести к их возгоранию.
• Если варочная панель установлена над ящиком, внутри не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель разработана с учетом защиты окружающей среды.

Будьте экологически ответственны. Используйте соответствующую мощность для каждой операции приготовления и выбирайте посуду подходящего размера для продуктов, которые вы собираетесь готовить. Передача тепла наилучшая, когда основание посуды и диаметр зоны нагрева совпадают.

После приготовления, если хотите, вы можете оставить посуду на месте, чтобы использовать накопленное остаточное тепло. Это сэкономит энергию.

По возможности используйте крышку, чтобы уменьшить потери тепла через пар.

Утилизация электрических и электронных бытовых приборов.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте варочную панель в специальный пункт сбора.

Переработка бытовых приборов позволяет избежать негативных последствий для здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

За дополнительной информацией обращайтесь в местные органы власти или в организацию, где вы приобрели варочную панель.

Инструкция по эксплуатации

Внимание, важно: полностью прочитайте данную инструкцию по эксплуатации перед использованием варочной панели.

Данная инструкция по эксплуатации разработана таким образом, чтобы тексты соответствовали соответствующим рисункам.

Определение модели

Определите модель вашей варочной панели (a, b, c, d, e, f, g, h, i, j, k, l, m, n, o), сравнив количество и расположение конфорок вашего устройства с изображениями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы.

1.2 Встройте устройство в шкаф. Всегда соблюдайте данные, указанные на заводской табличке (1.2.1), а также размеры шкафа, в который должна быть встроена варочная панель (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защиту в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановое уплотнение по внешнему краю варочной панели для обеспечения хорошей герметичности (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее на шкафу с помощью четырех прилагаемых крючков (1.2.7). Не используйте съемные материалы, такие как силикон.

1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

• 5 проводов: а) темно-синий, б) голубой, в) коричневый, г) красный, д) желто-зеленый (1.3.1).
• Подходит для варочных панелей с напряжением 230 В~. (1.3.2)
• Подходит для варочных панелей с напряжением 220–240 В~: обратитесь к таблице (1.3.3). Общая мощность: варочная панель 60 см – 6,8 кВт, варочная панель >60 см – 7,8 кВт.

220-240V~ Nenn stromstärke pro Phase
Kochfeld, 60 cm	30 A
Kochfeld, > 60 cm	34 A

• Если напряжение не соответствует 220–240 В~, выньте кабель

и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Nennstromstände pro Phase
Kochfeld, 60 cm	14 A
Kochfeld, > 60 cm	16,5 A

380-415V 3N~ Nennstromstände pro Phase
Kochfeld, 60 cm	11 A
Kochfeld, > 60 cm	13 A

380-415V 2N~ Nennstromstände pro Phase
Kochfeld, 60 cm	16 A
Kochfeld, > 60 cm	19 A

Данное устройство соответствует европейским директивам 73/23/EWG и 89/336/EWG.

Рекомендация: установка варочной панели должна производиться авторизованным установщиком, который следует инструкциям и указаниям производителя.

Использование

Для стеклокерамических варочных панелей подходят емкости из глины, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стеклянной поверхности варочной панели.

2.1 Выберите уровень мощности. Имеются различные конфорки, на которые можно ставить посуду. Используйте ту конфорку, которая по размеру лучше всего подходит для конкретной посуды. 2.2 Включение варочной панели. Нажмите и удерживайте [0] в течение 3 секунд, чтобы включить варочную панель. При этом активируются нули различных уровней мощности.

Примечание: чтобы выбрать, активирована ли блокировка от детей, отключите ее, удерживая кнопку нажатой в течение 3 секунд (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которую вы поставили посуду, нажав соответствующую кнопку.

Вы (2.4.2)

Примечание: если для выбора конфорки вам требуется более 5 секунд, варочная панель автоматически отключится в целях безопасности.

2.4 Выбор мощности. Установите мощность, проведя пальцем по полосе (2.4.1) или нажимая кнопки «+» или «-» (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРОЧНЫЕ ЗОНЫ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите для активации двойной конфорки (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная конфорка. Для отключения нажмите ( , , , ).

2.6 Зона для сковороды-гриль. Эту конфорку можно использовать как круглую или как общую зону для сковороды. Нажмите для активации и еще раз для деактивации.

Рекомендация: На моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть прямо на свет, когда прибор работает без посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени. При подключении варочной панели цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью кнопок «+», «-» (2.7.2). Действуйте так же, если прибор отключается или происходит отключение электроэнергии.

Чтобы изменить время, нажмите и удерживайте 5 секунд кнопку (2.7.3). Индикация часов начнет мигать, и вы услышите звуковой сигнал. Установите время с помощью кнопок «+», «-».

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд (индикатор мигает), чтобы нажать кнопку (2.8.1). Выберите нужное время, нажимая «+» (2.8.2). Через пять секунд время будет установлено, и отобразится время, а также светящаяся точка под символом конфорки с таймером (2.8.3). Чтобы внести изменения или

увидеть оставшееся время, нажмите на символ конфорки с таймером (2.8.4). Чтобы удалить программу, одновременно нажмите кнопки «+», (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите кнопку «+» над часами. Появится 00, а также на каждой конфорке (2.8.6). Нажмите для управления временем конфорки. Индикатор мигает (2.8.7). Выберите время с помощью «+», «-» над часами (2.8.8). Через 5 секунд время будет установлено, и попеременно будет отображаться мощность и на конфорке с таймером. По истечении времени раздается звуковой сигнал, и мигает 00. Чтобы отменить таймер, нажимайте «-» на символе , пока не появится 00.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите кнопку выбора конфорки, которую нужно программировать по времени. Появится (2.8.11). Установите время с помощью +, (2.8.12) и подтвердите, снова нажав кнопку программируемой конфорки (2.8.13). Мощность отображается точкой, которая указывает, что конфорка работает по таймеру. Звуковой сигнал и индикация - указывают на окончание времени (2.8.14). Нажмите любую кнопку, чтобы отключить звуковой сигнал.

Примечание: Таймер автоматически отключается, если для выбора времени требуется более 10 секунд.

Примечания к таймеру: При уровне мощности 9 максимальное время управления составляет 60 минут. При других уровнях мощности максимальное время может составлять 99 минут.

По окончании времени звучит сигнал тревоги, если не нажата ни одна кнопка.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Максимальная температура достигается быстро, чтобы автоматически перейти к рабочей температуре.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите |D. На дисплее выбранной конфорки появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать уровень от 3

до 6 (2.9.2). Через пять секунд быстрый нагрев установлен, и на дисплее выбранной конфорки появится (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать уровень от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев установлен, и появляется R, а также альтернативно мощность. Когда достигнута максимальная температура, R исчезает, а рабочая мощность сохраняется. Конфорка продолжает работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите символ программируемой конфорки и выберите новую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 и точку 9 (2.9.3). Регулируйте мощность, нажимая -. Рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев установлен, и отображается мощность, за которой следует точка (2.9.5). Когда достигнута максимальная температура, десятичная точка исчезает, и конфорка продолжает работать обычным образом. Чтобы удалить эту функцию, нажмите кнопку программируемой конфорки и выберите новую мощность.

2.10 Стеклокерамика с управлением. Убедитесь, что конфорка, которую вы используете, соответствует той, которую вы хотите использовать (2.10.1). Поверните регулятор в нужное положение. Загорится контрольная лампа (2.10.2), которая также показывает остаточное тепло, когда конфорка выключается.

В моделях с двойной зоной или зоной для сковороды поворотом ручки влево устанавливается часть зоны нагрева. Поворотом ручки вправо устанавливается вся зона нагрева (2.10.3).

2.11 Выключение зоны нагрева. Выберите мощность зоны нагрева, которую хотите выключить. 2.12 Остаточное тепло. После использования варочной панели зоны нагрева остаются горячими в течение некоторого времени. Это зависит от выбранной мощности. На еще горячих зонах отображается символ H или точка. Не прикасайтесь к этим зонам. Существует опасность ожога.

Внимание: при повторном отключении электроэнергии при повторном включении индикатор H не отображается, хотя зона нагрева может быть еще горячей. Помните об этом.

2.13 Блокировка от детей. Блокировка

Для предотвращения манипуляций детьми предусмотрена защитная блокировка. Удерживайте кнопку в течение 3 секунд, чтобы активировать блокировку. Для разблокировки выполните те же действия.

Рекомендации:

• Избегайте ударов посуды о стекло. Алюминиевая посуда не рекомендуется, так как на стекле могут появиться пятна, если только посуда не оснащена защитой из нержавеющей стали. Зоны нагрева нельзя эксплуатировать без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемой зоны нагрева, и ставьте ее в центр зоны. Старайтесь не перемещать посуду. В противном случае на стекле могут появиться царапины.
• Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочего стола. Не лейте холодную воду непосредственно на варочную панель, когда зоны нагрева горячие.

Внимание: прерывания во время работы ступеней мощности не являются неисправностью. В зависимости от желаемой мощности работа происходит с интервалами, в течение которых она более или менее длительно включается и выключается.

3

Уход и очистка

• Не используйте пароочиститель.
• Очищайте зоны нагрева часто и только когда они остыли. Не используйте средства или губки, которые могут поцарапать поверхность. Очищайте поверхность влажной тряпкой с мыльной водой (3.1.1).
• Проводите тщательную очистку один раз в неделю с использованием специальных средств, предназначенных для стеклокерамики. Мы рекомендуем

вам для очистки и ухода за стеклокерамикой средство VITRO-CLEN.

• Сильные, прилипшие загрязнения удаляются скребком для стекла (3.1.2).
• Если случайно сахар, продукты, содержащие сахар, или пластик пригорели к варочной поверхности, удалите их как можно быстрее скребком, пока они еще теплые. Если не удалить их немедленно, могут остаться постоянные пятна.
• Используйте лезвие скребка только в исправном состоянии и заменяйте его при обнаружении признаков износа.

4

Безопасность

• Электрическая цепь, питающая варочную панель, должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться авторизованным установщиком, который следует инструкциям и указаниям производителя.
• Установка должна быть рассчитана в соответствии с максимальной мощностью, указанной на заводской табличке, а розетка с заземлением должна соответствовать нормативам.
• Если шнур питания поврежден, его должен заменить ваш сервисный центр или аналогичный квалифицированный персонал, чтобы избежать опасности. Зона нагрева оснащена внутренним ограничителем температуры, который отключает зону нагрева в случае чрезмерного нагрева варочной панели.
• Выключайте зону нагрева после каждого использования с помощью ее управления.
• Если стеклянная поверхность поцарапана или имеет трещины, немедленно отключите прибор, чтобы избежать возможного поражения электрическим током. Не используйте панель до замены стекла (4.1.1).
• При переливании пищи на кнопки управления варочная панель останавливается, и вы слышите звуковой сигнал (4.1.2).
• Если слишком долго удерживать датчик нажатым или если какой-либо предмет активирует датчики, варочная панель отключится, и вы услышите звуковой сигнал (4.1.3).
• Не ставьте на датчики емкости с нагретым дном; при нажатии на них существует опасность ожога (4.1.3).
• Не подпускайте детей к прибору. Нагревательные поверхности могут сильно нагреваться во время работы. Используйте блокировку от детей, чтобы дети не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными умственными способностями.
• При приготовлении блюд с жиром или маслом всегда находитесь рядом с плитой. Чрезмерный нагрев может привести к их воспламенению.
• Если варочная панель находится над ящиком, не храните в нем легковоспламеняющиеся предметы.

5

Окружающая среда

Варочная панель была разработана с учетом защиты окружающей среды.

Помните об окружающей среде. Готовьте всегда с соответствующей мощностью и используйте посуду подходящего размера для приготавливаемого количества. Если дно посуды и диаметр конфорки совпадают по размеру, теплопередача оптимальна. По окончании приготовления вы можете оставить посуду на том же месте, чтобы использовать остаточное тепло. Так вы экономите энергию.

По возможности всегда используйте крышку, чтобы уменьшить потери тепла от испарения.

Обращение с отходами электрического и электронного оборудования.

Не выбрасывайте прибор вместе с бытовым мусором.

Отнесите панель в центр утилизации. Утилизация бытовых электроприборов предотвращает негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и ресурсов.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели данное изделие.

Инструкция по эксплуатации

Очень важно: Перед использованием варочной панели внимательно прочитайте данную инструкцию.

Данная инструкция составлена таким образом, что тексты соответствуют прилагаемым рисункам.

Номер модели

Определите, какая модель варочной панели у вас есть ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество конфорок и их расположение на вашей панели с изображениями.

1 Установка

1.1 Распаковка. Удалите все защитные материалы.

1.2 Встраивание в мебель. Всегда учитывайте данные, указанные на табличке с техническими характеристиками (1.2.1), и размеры кухонного шкафа, в который вы будете встраивать панель (1.2.2, 1.2.3). Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защитную пластину в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по краю варочной панели, чтобы обеспечить полную герметичность соединения (1.2.5). Переверните панель и поместите ее в проем (1.2.6). Закрепите панель на мебели с помощью четырех прилагаемых зажимов (1.2.7). Не используйте несъемные материалы, такие как силикон.

1.3 Подключение к электросети. Панель поставляется с сетевым кабелем.

• С 5 проводами: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) зелено-желтый. (1.3.1)
• Подходит для варочной панели 230В~. (1.3.2)
• Подходит для варочной панели 220-230В~, обратитесь к таблице. (1.3.3)
• Общая мощность: Варочная панель 60 см 6,8 кВт, Варочная панель > 60 см 7,8 кВт

220-240В~ Номинальный ток в фазах

Kookplaat van 60 cm B0 A

Kookplaat >60cm 34 A

• Если тип подключения отличается от 220-240В~, снимите кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Nominate st. in fases

Kookplaat van 60 cm 14 A

Kookplaat >60cm 16,5 A

380-415V 3N~ Nominate st. in fases

Kookplaat van 60 cm 11 A

Kookplaat >60cm 13 A

380-415V 2N~ Nominate st. in fases
Kookplaat van 60 cm	16 A
Kookplaat >60cm 19 A

Данное устройство соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС

Рекомендация: Установка варочной панели должна выполняться авторизованным установщиком с соблюдением инструкций и схем производителя.

Использование

С помощью стеклокерамической варочной панели можно использовать посуду из керамики, меди и нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стекле варочной панели.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите конфорку, наиболее подходящую по размеру посуды. 2.2 Включение варочной панели. Нажмите и удерживайте ① в течение 3 секунд, чтобы включить варочную панель, при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы выключить её, когда включена защита от детей, нажмите и удерживайте кнопку (2.13) в течение 3 секунд, чтобы отключить её.

2.3 Включение конфорки. Включите конфорку, на которую вы поставили посуду, нажав на соответствующую кнопку (2.4.2)

Примечание: Если вы ждете более 5 секунд перед включением конфорки, сработает защита, и варочная панель автоматически выключится. 2.4 Выбор мощности. Установите мощность, проведя пальцем по ползунку (2.4.1) или нажав на + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка.

После выбора мощности нажмите на кнопку, чтобы включить двойную конфорку (2.5.1, 2.5.3). Если вы снова нажмете на (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите на ( , , , ).

2.6 Овальная конфорка. Эту конфорку можно использовать как круглую

Можно использовать отдельно или комбинировать как овальную зону нагрева. Нажмите, чтобы включить эту функцию, и нажмите снова, чтобы выключить её.

Рекомендация: На моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть на них долго, когда они включены и на них нет кастрюли.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени. При подключении варочной панели цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Повторяйте эту операцию каждый раз, когда панель отключается от сети или после сбоя питания.

Чтобы изменить время, нажмите и удерживайте кнопку в течение 5 секунд (2.7.3). Индикация времени начнет мигать, и вы услышите звуковой сигнал; отрегулируйте время с помощью кнопок +, -.

2.8 Выбор времени.

Модели abc: После включения конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать мигающую кнопку (2.8.1). Выберите необходимое время, нажимая +, - (2.8.2). Через 5 секунд время будет установлено, и вы увидите время и светящуюся точку под значком запрограммированной конфорки (2.8.3). Чтобы изменить время или посмотреть оставшееся

время, нажмите на значок запрограммированной конфорки (2.8.4). Чтобы отменить установку таймера, одновременно нажмите кнопки + (2.8.5).

Модели dfghkmo: После включения конфорки и выбора мощности нажмите кнопку + над часами. На каждой конфорке отобразится 00 и - (2.8.6). Нажмите + на конфорке, для которой нужно установить время, и оно начнет мигать (2.8.7). Выберите время с помощью + над часами (2.8.8). Через 5 секунд время будет установлено, и будет попеременно отображаться мощность и время для запрограммированной конфорки. Когда время истечет, вы услышите звуковой сигнал, и 00 начнет мигать. Чтобы отменить установку таймера, нажимайте на значок, пока не отобразится 00.

Примечание: Таймер автоматически выключится, если вы будете ждать более 10 секунд при выборе времени.

Модели e: После включения конфорки и выбора мощности снова нажмите кнопку выбора конфорки, которую нужно запрограммировать, и появится - (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав кнопку запрограммированной конфорки (2.8.13). Мощность будет отображаться с точкой рядом, что указывает на то, что конфорка запрограммирована. Звуковой сигнал и отображение - укажут на окончание времени (2.8.14). Нажмите любую кнопку, и звуковой сигнал выключится.

Примечание: Таймер автоматически выключится, если вы будете ждать более 10 секунд при выборе времени.

Рекомендации по использованию таймера:

Когда уровень мощности равен 9, максимально устанавливаемое время составит 60 минут. При другом уровне оно составит 99 минут.

По истечении времени, пока звучит сигнал тревоги, нажмите любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры и затем автоматически поддерживает заданную температуру.

Модели abc: Включите конфорку

и переместите ползунок на максимальную мощность. Нажмите, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы установить желаемый уровень; рекомендуется выбирать уровень от 3 до 6 (2.9.2). Функция быстрого нагрева фиксируется через пять секунд, и попеременно будут отображаться R и мощность. Когда максимальная температура достигнута, R исчезает, и отображается установленная фиксированная мощность. Конфорка продолжит работать в обычном режиме. Чтобы отменить функцию быстрого нагрева, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели dfghkmo: Выберите конфорку и установите максимальную мощность, нажимая +, пока не увидите 9 с точкой 9 (2.9.3). Установите мощность, нажимая —; рекомендуется выбирать уровень от 3 до 6 (2.9.4). Функция быстрого нагрева фиксируется через 5 секунд, после чего мощность будет отображаться с точкой (2.9.5). После достижения максимальной температуры десятичная точка исчезнет, и конфорка будет работать обычным образом. Чтобы отключить функцию, нажмите на запрограммированную конфорку и выберите новую мощность.

2.10 Стеклокерамические варочные панели с поворотными ручками.

Убедитесь, что выбранная конфорка соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, и загорится индикатор (2.10.2); это указывает как на работу конфорки, так и на остаточное тепло после ее выключения.

На моделях с двойной или овальной конфоркой часть конфорки включается поворотом ручки влево, а вся конфорка — поворотом ручки вправо (2.10.3).

2.11 Выключение конфорки. Выберите мощность 0 для конфорки, которую хотите выключить.

2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение периода, зависящего от выбранной мощности, и на конфорках, которые еще горячие, будет отображаться H или точка. Не прикасайтесь к этим конфоркам — можно обжечься.

Внимание: При сбое электропитания после его восстановления H не будет отображаться, даже если зона нагрева еще горячая. Учитывайте это.

2.13 Функция блокировки. Предотвращает последствия прикосновений детей. Удерживайте клавишу в течение 3 секунд, чтобы включить блокировку. Для снятия блокировки повторите это действие.

Рекомендации:

Следите за тем, чтобы не ударять посудой о стеклокерамическую поверхность. Не рекомендуется использовать алюминиевую посуду, так как она может оставлять пятна на стеклокерамике, если только дно не имеет защитного покрытия из нержавеющей стали. Не включайте конфорки без посуды. Дно посуды должно быть плоским и сухим. Убедитесь, что диаметр посуды больше или равен диаметру конфорки, и ставьте посуду точно в центр конфорки. Не сдвигайте посуду по поверхности — это может привести к появлению царапин. Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности. Не лейте холодную воду на горячую поверхность.

Внимание: прерывания в работе конфорок не являются дефектом. Они включаются и выключаются на более или менее длительные периоды в зависимости от выбранной мощности.

3

Уход и очистка

• Не используйте пароочистители. Регулярно очищайте поверхность варочной панели после того, как она остынет. Не используйте абразивные средства или губки. Для очистки используйте ткань, смоченную водой с мылом (3.1.1). Тщательно очищайте панель раз в неделю

с помощью специальных средств для стеклокерамических поверхностей. Рекомендуем использовать средство VITRO-CLEN для очистки и ухода за стеклокерамической поверхностью.

• Сильные загрязнения удаляйте скребком для стекла (3.1.2).
• Если на поверхность случайно попали сахар, сахаросодержащие продукты или пластик и пригорели, удалите их как можно быстрее скребком, пока они еще горячие. В противном случае останутся постоянные пятна.
• Лезвие скребка должно быть в идеальном состоянии; замените его при обнаружении дефектов.

4

Безопасность

• Сеть электропитания, от которой запитывается варочная панель, должна быть оснащена всеполюсным выключателем с расстоянием между контактами не менее 3 мм.
• Установка варочной панели должна выполняться авторизованным установщиком в соответствии с инструкциями и схемами производителя.
• Установка должна соответствовать максимальной мощности, указанной на табличке с данными, а розетка должна быть заземлена в соответствии с действующими нормами.
• Если кабель поврежден, его необходимо заменить в сервисном отделе или квалифицированным персоналом, чтобы избежать опасности.
• Варочная панель оснащена ограничителем температуры, который отключает варочную панель, когда она становится слишком горячей.
• После каждого использования выключайте варочную панель соответствующей кнопкой.
• Если на поверхности стеклокерамической плиты появились трещины или она разбилась, немедленно отключите электропитание прибора, чтобы избежать возможного удара током. Не используйте плиту до замены стеклокерамики (4.1.1).
• Если на сенсорные кнопки управления варочной панелью попадет пища или жидкость, прозвучит звуковой сигнал и кнопки начнут мигать (4.1.2).

Если вы слишком долго удерживаете сенсор или он активируется каким-либо предметом, варочная панель отключится и прозвучит звуковой сигнал (4.1.3).

• Не ставьте кастрюли с горячим дном на сенсорные кнопки; при прикосновении к ним можно обжечься (4.1.3).
• Держите маленьких детей подальше; нагревательные поверхности могут сильно нагреваться во время работы. Используйте блокировку от детей, чтобы они не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда оставайтесь рядом, когда готовите блюда с жиром или маслом. При перегреве они могут воспламениться.
• Если варочная панель установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

Окружающая среда

При разработке варочной панели учитывалась защита окружающей среды.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству приготавливаемой пищи. Передача тепла оптимальна, когда дно кастрюли и диаметр конфорки имеют одинаковый размер.

Уважайте окружающую среду. Используйте правильную мощность для каждого приготовления и выбирайте кастрюли, размер которых соответствует количеству продуктов, которые будут готовиться. Теплопередача оптимальна, когда дно кастрюли и диаметр зоны нагрева имеют одинаковый размер.

По окончании приготовления, если хотите, можно оставить кастрюлю на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

По возможности всегда используйте крышку, чтобы предотвратить потери тепла из-за испарения.

Утилизация электрических и электронных отходов.

Не выбрасывайте эти приборы вместе с обычными бытовыми отходами. Сдайте вашу варочную панель в специальный пункт приема. Благодаря переработке бытовых приборов предотвращаются негативные последствия для здоровья и окружающей среды, а также экономятся энергия и деньги.

Для получения дополнительной информации свяжитесь с местными властями или с магазином, где вы приобрели варочную панель.

Руководство по эксплуатации

Очень важно: полностью прочтите это руководство, прежде чем начинать использование плиты.

Это руководство составлено таким образом, что тексты относятся к соответствующим рисункам.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив расположение конфорок вашего прибора с прибором, изображенным на рисунке.

1 Установка

1.1 Распаковка. Удалите все детали упаковки.

1.2 Встраивание в кухонную мебель. Всегда учитывайте характеристики плиты (1.2.1), а также размеры кухонной мебели, в которую будет встраиваться плита (1.2.2, 1.2.3). Если вы не будете устанавливать под плитой духовку, то должны поместить защитную пластину в соответствии с указанными размерами (1.2.4). Нанесите на внешние края плиты полосы изоляционного материала для обеспечения хорошей герметичности (1.2.5). Проверьте плиту и поместите ее в вырез (1.2.6). Закрепите плиту в кухонной мебели с помощью прилагаемых скоб (1.2.7). Не используйте материалы, которые невозможно удалить, такие как силикон. 1.3. Подключение к электроснабжению. Плита поставляется с кабелем типа.

• Цвета проводов: a) темно-синий, b) голубой, c) коричневый, d) красный, e) зелено-желтый. (1.3.1)
• Для плиты 230В~. (1.3.2)
• Типы плит 220-240В~: смотри таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240V~	Вн. Нominьno Фазам
ПлITA 60 cm	30 A
ПлITA >60 cm	34 A

• Если тип подключения равен 220-240В~, отключи кабель и подключи в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ BH. HOMINAл NO Фазам

ПлNTа 60 cm 14 A

ПлNTа >60 cm 16,5 A

380-415V 3N~ BH. HOMINAл NO Фазам

ПлNTа 60 cm 11 A

ПлNTа >60 cm 13 A

380-415V 2N~ BH. HOMINAл NO Фазам

ПлNTa 60 cm 16 A

ПлNTa >60 cm 19 A

Этот аппарат соответствует европейским директивам 73/23/CEE и 89/336/CEE

Рекомендация: установка плиты должна производиться специалистом, который осуществит её в соответствии с инструкциями и схемами производителя.

Использование

Если плита изготовлена из стеклокерамики, то может быть использована посуда из чугуна, меди или нержавеющей стали. Не рекомендуется использовать алюминиевую посуду, так как она может оставить пятна на стеклянной поверхности плиты.

2.1 Выбор зоны варки. В твоём распоряжении имеется несколько конфорок, на которые можно поместить посуду. Выбери наиболее подходящую их в соответствии с размером посуды. 2.2 Включение плиты. Нажми и удерживай в течение 3 секунд клавишу и до того, чтобы включить плиту; активируются значки разных точек готовки.

Примечание: для отключения системы блокировки, не позволяющей детям пользоваться плитой, нажми и удерживай в течение 3 секунд клавишу (2.13)

2.3 Включение конфорки. Включи конфорку, на которую поставил посуду, путём нажатия на соответствующую клавишу (2.3.1, 2.3.2). Или нажми на + (2.4.2)

Примечание: если будешь выбирать более 5 секунд, на какую клавишу следует нажать, плита автоматически отключится в целях безопасности. 2.4 Выбор мощности. Установи её, скользя пальцем по шкале (2.4.1) или нажимая на + или - (2.4.2, 2.4.3).

Специальные конфорки

2.5 Двойная конфорка, тройная конфорка.

Выбрав мощность, нажми на , и включится двойная конфорка (2.5.1., 2.5.3). Если нажать снова (2.5.2) или (2.5.4), включится тройная конфорка. Для отключения нажми ( , , , , ).

2.6 Конфорка-тонтик. Эту конфорку ты

Модель используется по кругу совместно в качестве конфорки-источника.

Нажми на кнопку, чтобы включить её, и нажми ещё раз, чтобы выключить.

Рекомендация: В моделях плит с галогенными конфорками свет настолько яркий, что не рекомендуется пристально смотреть на зажженную конфорку, если на ней нет посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. После включения плиты цифры на часах начинают мигать, затем покажут время 12.00 (2.7.1). Установи время, нажимая на клавиши + и - (2.7.2). Повтори эту операцию каждый раз, когда плита отключится, или когда прекратится подача электроэнергии.

Чтобы изменить время, нажми и удерживай в течение 5 секунд клавишу (2.7.3). Цифры начнут мигать, и ты услышишь свист. Скорректируй время при помощи клавиш + и -.

2.8 Выбор времени

Модель: Как только включена плита и выбрана мощность, в твоем распоряжении имеется 5 секунд мигания цифр, чтобы нажать на клавишу (2.8.1). Выбери необходимое время, нажимая на клавиши + и - (2.8.2). Через пять секунд время установится, его можно видеть, а после окончания запрограммированной конфорки появится световая точка (2.8.3). Чтобы изменить время или увидеть, сколько его осталось, нажми на кнопку запрограммированной конфорки (2.8.4). Чтобы аннулировать

программу, нажми одновременно на клавиши + и - (2.8.5).

Модель dfghkmo: Как только включена конфорка и выбрана мощность, нажми на клавишу + на часах. Появится 00 и знак на каждой конфорке (2.8.6). Нажми на + конфорки, которую надо запрограммировать, и начнут мигать цифры (2.8.7). Выбери время при помощи + на часах. (2.8.8). Через пять секунд время установится, можно будет увидеть попеременно величину мощности и знак на запрограммированной конфорке. По окончании времени раздается звуковой сигнал и начнут мигать цифры 00. Чтобы аннулировать программу, нажми на - на кнопке и удерживай до тех пор, пока не появится 00.

Примечание: Таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Модель e: Как только включена конфорка и выбрана мощность, нажми вновь на клавишу выбора конфорки, которую следует запрограммировать, и появится знак (2.8.11). Выбери время при помощи + (2.8.12) и установи его, нажимая снова на клавишу программируемой конфорки. (2.8.13). Мощность высветится в виде точки, это означает, что конфорка запрограммирована. Звуковой сигнал и знак предупредят, что время закончилось (2.8.14). Нажми на любую клавишу, и звуковой сигнал прекратится.

Примечание: Таймер погаснет автоматически, если будешь выбирать время более 10 секунд.

Соображения относительно программирования:

Если уровень мощности составляет 9, то максимальное время программирования должно равняться 60 мин. Если уровень ниже, то максимальная величина может составлять 99 мин.

Кaтoлькoвpeмя зaкoнчится, если ты не нажмешь ни на какую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к поддерживаемой температуре готовки.

Модель ABC: включи конфорку на максимальную мощность. Нажми на дисплее выбранной конфорки появится знак (2.9.1). В твоем распоряжении имеется секундный таймер, чтобы выбрать желаемый уровень; рекомендуется, чтобы

он был между значениями 3 и 6 (2.9.2). Через пять секунд установится быстрый нагрев и обозначится переменная мощность. Как только будет достигнута максимальная температура, знак исчезнет и останется поддерживаемая мощность готовки. Конфорка продолжит функционировать в обычном режиме. Если хочешь остановить быстрый нагрев, нажми на иконку запрограммированной конфорки или введи новую мощность. Модель dfghjklmo: выбери конфорку и включи ее на максимальную мощность для этого нажми 1 до тех пор, пока не появится знак (2.9.3). Регулируя мощность, нажми - рекомендуются уровни от 3 до 6 (2.9.4). Через 5 секунд установится быстрый нагрев и будет видно значение мощности, а за ним - ток (2.9.5). Как только будет достигнута максимальная температура, цифровой отсчет исчезнет и конфорка продолжит функционировать в обычном режиме. Для прекращения функционирования нажми клавишу запрограммированной конфорки и выбери новую мощность. 2.10 Плита с управлением. Убедись в том, что конфорка, которую ты будешь включать, соответствует той, которую ты хочешь использовать (2.10.1). Поверни выключатель в желаемом направлении и зафиксируй для функционирования (2.10.2), который также показывает остаточное тепло, когда конфорка выключена. В моделях с двойной конфоркой или конфоркой с источником питания при повороте выключателя влево регулируется часть конфорки, а при повороте выключателя вправо регулируется вся конфорка (2.10.3). 2.11 Выключение конфорки. Выбери мощность 0 конфорки, которую хочешь погасить. 2.12 Остаточное тепло. После окончания использования плиты конфорки остаются нагретыми в течение некоторого времени, которое зависит от величины выбранной мощности, и появится знак или точка еще на других конфорках. Не прикасайся к этим конфоркам во избежание получения ожогов. Внимание: если вдруг отключится подача электроэнергии, то после ее возобновления указатель не появится, хотя зона готовки еще будет оставаться горячей. Имей в виду это обстоятельство. 2.13 Функция блокировки. Для избежания пользования плиты детьми, нажми и удерживай в течение 3 секунд клавишу .ТIMСamblm Tbl

активируешь блокировку. Для снятия блокировки повтори эти операции.

Рекомендации:

Не используйте алюминиевую посуду на стеклянной поверхности. Алюминиевая посуда не рекомендуется к использованию, так как она может оставить пятна на стеклянной поверхности. Исключение составляет алюминиевая посуда с утолщенным защитным слоем дна, изготовленным из нержавеющей стали. Нагретые конфорки не должны функционировать, если на них нет посуды. Посуда должна быть ровной и сухой. Следите за тем, чтобы диаметр посуды был больше или таким же, как диаметр конфорки, которую вы собираетесь использовать. Ставьте посуду по центру конфорки. Старайтесь не двигать посуду, так как могут остаться царапины на стекле. Используйте аппарат исключительно для приготовления пищи. Не используйте плиту в качестве своего рабочего стола. Не наливайте холодную воду непосредственно на плиту, если она находится в нагретом состоянии.

Внимание: Прерывистое функционирование зон готовки не означает, что случилась авария. Конфорки функционируют в течение более или менее продолжительных периодов, зажженными или погашенными, в зависимости от выбранной мощности.

Содержание пусто

Не используйте проволочные чистящие средства. Часто чистите поверхность своей плиты, когда она остынет. Не используйте абразивных продуктов чистки, таких как губки. Чистите плиту с помощью влажной тряпки с моющим средством. (3.1.1). Раз в неделю проводите тщательную чистку плиты с помощью специальных продуктов для изделий из стеклокерамики. Рекомендуем продукт ВИТРО-КЛИН для чистки для лучшей сохранности твоей стеклокерамической плиты.

Сильно приставшая грязь удаляется при помощи стеклянного скребка (3.1.2). - Если по неосторожности на раскаленной поверхности плиты сгорит сахар, засахаренные продукты или изделия из пластика, удалите их как можно скорее при помощи скребка с пока еще раскаленной поверхности плиты. Если этого не сделать, то пятна могут остаться навсегда.

Безопасность

Сеть электропитания, питающая плиту, должна быть оборудована однополюсным рубильником, контакты которого должны быть расположены на расстоянии не менее 3 мм друг от друга. - Установка плиты должна осуществляться специалистом, который выполнит её в соответствии с инструкциями и схемами производителя. - Установка должна быть осуществлена с учётом максимальной мощности, указанной на этикетке характеристик, а розетка должна быть обязательно заземлена. - Если кабель окажется повреждённым, его следует заменить во время обслуживания после продажи или любым квалифицированным специалистом во избежание опасности. - Конфорка оборудована ограничителем внутренней температуры, который отключает конфорку, если плита излишне нагревается. - После каждого использования отключай плиту при помощи выключателя. - Если на стеклянной поверхности плиты появятся трещины или она ломается, немедленно отключи аппарат от сети электропитания во избежание электрошока. Не используй плиту до тех пор, пока не будет заменена её стеклянная поверхность (4.1.1). В случае, если на панель управления прольётся жидкость, плита выключится, издав звуковой сигнал (4.1.2). - Если ты переключишь или нажатием какого-либо из сенсоров в течение долгого времени или же какой-то предмет активировал сенсоры, плита выключится, издав звуковой сигнал (4.1.3).

Не ставь посуду с нагретым дном на сенсоры, так как ты можешь обжечься при нажатии на них (4.1.3). Не допускай маленьких детей к нагретой плите, так как поверхности конфорок могут сильно нагреться во время их функционирования. Используй систему блокировки, чтобы дети не могли играть с выключателями. - Этот аппарат не рассчитан на использование людьми с ограниченными способностями. Всегда находись поблизости во время приготовления пищи с использованием жира или масла. Чрезмерное тепло может спровоцировать их возгорание. - Если плита установлена поверх какого-либо шкафа, в нём не должны храниться возгораемые предметы.

Окружающая среда

Плита сконструирована с учётом сохранения окружающей среды.

Относись с уважением к окружающей среде. Используй мощность, соответствующую каждой головке, и выбирай посуду, размеры которой соответствуют количеству пищи, которую собираешься готовить. Когда дно посуды и диаметр зоны готовки совпадают по размерам, то передача тепла является оптимальной. По окончании готовки, если желаешь, можешь оставить посуду на том же месте, чтобы использовать остаточное аккумулированное тепло. Таким образом ты сэкономишь электроэнергию.

Используй крышку всякий раз, когда это возможно, чтобы уменьшить потерю тепла из-за испарения.

Использование отслуживших электрических и электронных аппаратов.

Не смешиваются служившие аппараты с обычными домашними хозяйственными отходами.

Сдавайте бытовую технику в специальный пункт приема. Переработка электробытовых товаров способствует избежанию негативных последствий для здоровья, для окружающей среды и позволяет сберегать электроэнергию и ресурсы. Для получения более детальной информации свяжитесь с местными властями или с торговой точкой, где была приобретена плита.

Инструкция по эксплуатации

Очень важно. Прежде чем начать пользоваться варочной панелью, внимательно прочитайте данную инструкцию.

Данная инструкция организована таким образом, что тексты относятся к соответствующим изображениям.

Определение модели

Определите модель вашей варочной панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение элементов вашего прибора с изображениями.

1 Установка

1.1 Распаковка. Удалите все защитные материалы. 1.2 Установка в мебель. Всегда проверяйте данные на табличке с техническими характеристиками (1.2.1) и размеры мебели, в которую вы будете устанавливать варочную панель (1.2.2, 1.2.3). Если вы не будете устанавливать духовой шкаф под варочной панелью, необходимо будет установить защитную панель в соответствии с указанными размерами (1.2.4). Наклейте пенопластовую ленту вокруг внешнего края варочной панели, чтобы зазор был герметично закрыт (1.2.5). Переверните варочную панель и вставьте ее в отверстие (1.2.6). Закрепите ее к мебели четырьмя прилагаемыми крючками (1.2.7). Не используйте несъемные материалы, например, силикон. 1.3 Подключение к электрической сети. Варочная панель подключается сетевым кабелем.

С 5 проводами: а) темно-синим, б) светло-синим, в) коричневым, г) красным, д) зелено-желтым. (1.3.1) - Подготовлено для плиты 230 В~. (1.3.2) - Подготовлено для плиты 220-240 В~: см. таблицу. (1.3.3) Общая потребляемая мощность: плита 60 см - 6,8 кВт, плита >60 см - 7,8 кВт.

220-240V~		Jmenovity spínací proud podle fázi
60 cm deska	30 A
>60cm deska	34 A

• Если тип питания отличается от 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~		Jmenovitý spinaci proudly podle fázi
60 cm deska	14	A
>60cm deska	16,5 A
380-415V 3N~		Jmenovitý spinaci proudly podle fázi
60 cm deska	11	A
>60cm deska	13	A
380-415V 2N~		Jmenovitý spinaci proudly podle fázi
60 cm deska	16	A
>60cm deska	19	A
Tento pristroj splnuje požadavky evropskych směrnica 73/23/EEC a 89/336/EEC

Внимание: Варочная панель должна быть установлена уполномоченным специалистом по установке в соответствии с инструкцией и схемами производителя.

На стеклокерамических варочных панелях можно использовать керамическую, медную и нержавеющую посуду. Алюминиевая посуда не рекомендуется, так как она вызывает пятна на стекле панели.

2.1 Выбор зоны нагрева. На панели есть разные зоны, на которые можно поставить посуду. Выберите наиболее подходящую зону в зависимости от размера посуды. 2.2 Включение варочной панели. Включите варочную панель, нажав и удерживая кнопку ① в течение 3 секунд; она активируется на разных зонах нагрева.

Примечание: Чтобы выбрать, будет ли активирована функция защиты от детей, деактивируйте ее, удерживая кнопку в течение 3 секунд (2.13).

2.3 Активация зоны нагрева. Активируйте зону нагрева, на которую вы поставили посуду, нажав соответствующую кнопку (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: Если выбор зоны нагрева займет более 5 секунд, варочная панель отключится по соображениям безопасности.

2.4 Выбор мощности. Регулируйте мощность, проводя пальцем по полосе (2.4.1) или с помощью кнопок + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойное кольцо, тройное кольцо. После выбора мощности нажмите , чтобы активировать двойную зону (2.5.1, 2.5.3). При повторном нажатии (2.5.2) или (2.5.4) активируется тройная зона. Чтобы отменить этот выбор, нажмите ( , , , 2.6 Овальная варочная панель. Эту зону можно использовать как круглую или объединить в овальную зону. Это настройка активируется нажатием и деактивируется повторным нажатием той же кнопки.

Рекомендация: На моделях с галогенными зонами свет настолько яркий, что мы рекомендуем не смотреть на него, когда на нем нет посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Настройка таймера L. Когда варочная панель включается, цифры на часах мигают и показывают 12.00 (2.7.1). Установите время с помощью кнопок +, - (2.7.2). Действуйте так же после отключения прибора от сети или сбоя электропитания.

Чтобы изменить время, нажмите и удерживайте кнопку (2.7.3) в течение 5 секунд. Время начнет мигать, и раздастся звуковой сигнал. Установите время с помощью кнопок +, -

2.8 Выбор времени.

Модели a, b, c: После активации зоны нагрева и выбора мощности время будет мигать в течение 5 секунд. В течение этого времени нажмите кнопку (2.8.1). Выберите желаемое время, нажимая кнопку + (2.8.2). Через пять секунд таймер будет установлен, и под значком выбранной зоны нагрева появится время с мигающей точкой (2.8.3). Чтобы изменить или просмотреть оставшееся время, нажмите на значок активной зоны нагрева (2.8.4). Чтобы отменить настройку, одновременно нажмите кнопки + и - (2.8.5).

Модели d, f, g, h, k, m, o: После активации зоны нагрева и выбора мощности нажмите кнопку + на часах. На каждой зоне отобразится

00 и (2.8.6). Нажмите + на зоне, для которой хотите установить время, и оно начнет мигать (2.8.7). Установите время с помощью + и - на часах (2.8.8). Через 5 секунд время будет установлено, и мощность и выбранная зона нагрева будут отображаться поочередно. По истечении установленного времени раздастся звуковой сигнал, и будет мигать 00. Чтобы отменить настройку, удерживайте - на значке, чтобы установить 00.

Примечание: Таймер автоматически выключится, если установка времени займет более 10 секунд.

Модель e: После активации зоны нагрева и выбора мощности снова нажмите кнопку выбора зоны, для которой хотите установить время, и появится (2.8.11). Установите время с помощью + и - (2.8.12) и подтвердите его повторным нажатием кнопки выбранной зоны нагрева (2.8.13). Отобразится мощность с точкой, указывающей, что для данной зоны установлено время. По истечении установленного времени раздастся звуковой сигнал, и отобразится - (2.8.14). Звуковой сигнал можно отключить, нажав любую кнопку.

Примечание: Таймер автоматически выключится, если установка времени займет более 10 секунд.

Примечания по использованию поворотного переключателя:

Когда уровень мощности будет 9, максимально возможная настройка таймера будет 60 минут. В противном случае максимум будет 99 минут. По истечении установленного времени будет звучать звуковой сигнал, пока вы не нажмете любую кнопку.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Обеспечивает быстрое достижение максимальной температуры и автоматический переход на постоянную температуру.

Модели a, b, c: Активирует зону и включает максимальную мощность. Нажмите |D|, и на дисплее выбранной зоны нагрева отобразится (2.9.1). В течение 5 секунд выберите желаемый уровень, рекомендуется использовать уровни от 3 до 6 (2.9.2). Через пять секунд быстрый нагрев будет установлен, и на дисплее будет попеременно отображаться и мощность. После достижения максимальной температуры исчезнет, и мощность останется постоянной. Зона нагрева будет продолжать работать обычным образом. Если вы хотите отменить быстрый нагрев, нажмите значок программируемого элемента и выберите новую мощность.

Модели d, f, g, h, j, k, l, m, o: Выберите зону нагрева и установите ее на максимальную мощность с помощью +, чтобы отобразилось 9 с точкой (2.9.3). Отрегулируйте мощность с помощью кнопки ; рекомендуется уровень от 3 до 6 (2.9.4). Через 5 секунд быстрый нагрев будет установлен, и отобразится мощность, за которой следует точка (2.9.5). После достижения максимальной температуры точка исчезнет, и зона будет работать обычным образом. Если вы хотите отменить эту функцию, нажмите кнопку выбранной зоны нагрева и выберите новую мощность.

2.10 Панели управления варочной поверхности. Убедитесь, что зона нагрева, которую вы собираетесь активировать, является той зоной, которую вы хотите использовать (2.10.1). Поверните регулятор в нужное положение, и загорится индикатор «включено», который также сигнализирует об остаточном тепле, когда зона выключается.

У моделей с двойными зонами или овальной зоной нагрева поворот регулятора влево включает часть зоны нагрева, а поворот регулятора вправо включает всю зону (2.10.3).

2.11 Выключение зоны нагрева. Выберите питание 0 зоны нагрева, которую вы хотите выключить.

2.12 Остаточное тепло. После использования зоны нагрева зоны нагрева остаются горячими в течение определенного времени, которое зависит от установленной мощности; у зоны, которая еще горячая, будет отображаться символ H или точка. Не прикасайтесь к этим зонам нагрева, так как существует опасность ожога.

Внимание: В случае сбоя питания после восстановления подачи электроэнергии значок H не будет отображаться, даже если соответствующая зона все еще горячая. Важно осознавать этот факт.

2.13 Функция блокировки. Эта функция предотвращает доступ детей к прибору. Активируйте блокировку, нажав и удерживая кнопку в течение 3 секунд. Если вы хотите разблокировать блокировку, повторите процедуру.

Рекомендации:

• Избегайте ударов посудой по стеклу.
• Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле, если не имеет защитного дна из нержавеющей стали.
• Зону нагрева не следует включать без посуды.

Дно посуды должно быть плоским и сухим. Следите, чтобы диаметр посуды был больше диаметра используемой зоны нагрева, и ставьте посуду в центр источника тепла. - Старайтесь не двигать посуду по варочной поверхности, так как это может поцарапать стекло. - Используйте прибор исключительно для приготовления пищи. Не используйте его в качестве рабочей поверхности. - Не лейте холодную воду непосредственно на поверхность, когда она горячая.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Зоны включаются и выключаются на короткие или длительные периоды в зависимости от требуемой мощности.

3

Уход и чистка

Не используйте пароочиститель. - Регулярно очищайте поверхность варочной панели сразу после того, как она остынет. Не используйте абразивные средства или металлические губки. Протирайте панель влажной тканью, смоченной в мыльной воде (3.1.1). - Раз в неделю тщательно очищайте панель с помощью специальных средств для стеклокерамических поверхностей. В качестве идеального средства для чистки и ухода за вашей стеклокерамической панелью рекомендуем VITRO-CLEN. - Стойкие пятна можно удалить с помощью скребка для стекла (3.1.2). - Если на панели случайно пригорел сахар, продукты с сахаром или пластик, удалите их как можно скорее с помощью скребка, пока они еще горячие. Если этого не сделать, на панели могут остаться постоянные пятна. Содержите лезвие скребка в идеальном состоянии. При повреждении замените его.

Безопасность

• Электрическая цепь, питающая плату, должна быть оснащена отключающим устройством, разъединяющим все полюса с минимальным расстоянием между контактами 3 мм в разомкнутом состоянии.
• Панель должен устанавливать уполномоченный специалист по монтажу в соответствии с инструкцией и схемами производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с техническими данными, а сетевая розетка должна иметь предписанное заземление. Если сетевой кабель поврежден, его должен заменить из соображений безопасности уполномоченный сервисный центр или другой квалифицированный персонал.
• Зона нагрева оснащена внутренним ограничителем температуры, который отключает ее в случае перегрева.
• После каждого использования выключайте зону нагрева с помощью регулятора. Если вы обнаружите, что стеклянная поверхность панели треснула или разбита, немедленно выключите прибор, чтобы избежать поражения электрическим током. Не используйте панель, пока стекло не будет заменено. Если на сенсорные кнопки что-либо пролилось, панель выключится и подаст предупредительный сигнал (4.1.2). Если вы будете удерживать датчик слишком долго или если на панели окажется предмет, активирующий датчик, панель выключится и подаст предупредительный сигнал (4.1.3).
• Не прикасайтесь к горячим поверхностям; при нажатии на них можно обжечься.
• Держите маленьких детей на достаточном расстоянии, так как варочные поверхности могут быть очень горячими во время использования. Используйте блокировку, чтобы дети не играли с элементами управления.
• Прибор не предназначен для использования людьми с ограниченными возможностями.
• При приготовлении пищи с жиром или маслом всегда находитесь рядом. Чрезмерное тепло может вызвать их воспламенение.

Если варочная панель установлена над ящиком, в нем не должны храниться легковоспламеняющиеся предметы.

Окружающая среда

Варочная панель была разработана с учетом защиты окружающей среды. Ведите себя экологично.

При каждом приготовлении используйте соответствующую мощность и выбирайте посуду, соответствующую размеру для пищи, которую вы будете готовить. Передача тепла наилучшая, когда дно посуды и диаметр варочной зоны одинаковы.

После завершения приготовления вы можете оставить посуду на варочной панели, чтобы использовать накопленное остаточное тепло. Это сэкономит энергию.

Если возможно, используйте крышку, чтобы уменьшить потери тепла от выходящего пара.

Утилизация электрических и электронных приборов.

При утилизации не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте варочную панель в специальный пункт сбора.

Переработка бытовых приборов предотвращает негативные последствия для нашего здоровья и окружающей среды и позволяет нам экономить энергию и ресурсы.

Дополнительную информацию вы можете получить в местных органах власти или у продавца, где вы приобрели варочную панель, а также на сайте www.elektrowin.cz.

Руководство по эксплуатации

Очень важно: перед использованием варочной панели внимательно прочитайте это руководство.

Данное руководство составлено таким образом, чтобы текст соответствовал соответствующим рисункам.

Идентификация

Выберите тип вашей варочной панели («a», «b», «c», «d», «e», «f», «g», «h», «i», «j», «k», «l», «m», «n», «o»), сравнивая количество и расположение конфорок с изображениями на рисунках.

1

Установка

1.1 Распаковка. Снимите защитную упаковку. 1.2 Размещение. Всегда учитывайте характеристики таблички с данными (1.2.1) и выбранного места (1.2.2, 1.2.3), куда вы собираетесь установить варочную панель. Если вы не устанавливаете духовой шкаф под варочной панелью, необходимо установить защитную панель с указанными размерами (1.2.4). Приклейте уплотнительную ленту по внешнему краю варочной панели, чтобы предотвратить проникновение влаги (1.2.5). Переверните варочную панель и поместите её на место (1.2.6). Закрепите прибор с помощью четырёх прилагаемых струбцин (1.2.7). Не используйте несъёмные материалы, например, силикон. 1.3 Подключение к электросети. Варочная панель поставляется с сетевым кабелем.

• 5-жильный кабель: a) тёмно-синий, b) голубой, c) коричневый, d) красный, e) зелёно-жёлтый. (1.3.1) Для варочной панели 230В~. (1.3.2) Для варочной панели 220-240В~: см. таблицу. (1.3.3) Полная мощность: для варочной панели 60 см — 6,8 кВт, для варочной панели >60 см — 7,8 кВт.

220-240V~	Névleges kapcsolásí fázisok
60 cm-es fózölap	30 A
>60 cm-es fózölap	34 A

Если тип подключения не 220-240В~, снимите кабель и выполните подключение в соответствии с рисунками (1.3.3, 1.3.4).

220-240V 3~	Névleges kapcsolási fázisok
60 cm-es főzőlap	14 A
>60 cm-es főzőlap	16,5 A
380-415V 3N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	11 A
>60 cm-es főzőlap	13 A
380-415V 2N~	Névleges kapcsolási fázisok
60 cm-es főzőlap	16 A
>60 cm-es főzőlap	19 A

Этот прибор соответствует европейским директивам 73/23/ЕЭС и 89/336/ЕЭС.

Рекомендация: Варочная панель должна устанавливаться квалифицированным специалистом в соответствии с инструкциями производителя и с учётом рисунков.

Использование

На стеклокерамических варочных панелях можно использовать посуду из глины, меди или нержавеющей стали. Использование алюминиевой посуды не рекомендуется, так как она может обесцветить стекло варочной панели.

2.1 Выбор конфорки. Посуду можно размещать на любой конфорке. Выбирайте конфорку, наиболее соответствующую размеру посуды. 2.2 Включение варочной панели. Чтобы включить варочную панель, нажмите и удерживайте кнопку ① в течение 3 секунд. Появится индикация конфорки.

Примечание: если есть сомнения, включена ли функция блокировки от детей, выключите её, удерживая кнопку функции в течение 3 секунд (2.13)

2.3 Включение зоны нагрева. Включите выбранную зону нагрева соответствующей кнопкой (2.3.1, 2.3.2) или нажмите кнопку + (2.4.2)

Примечание: если выбор зоны нагрева занимает более 5 секунд, варочная панель автоматически выключается по соображениям безопасности.

2.4 Выбор мощности. Мощность можно установить, проведя пальцем по слайдеру (2.4.1) или нажав кнопку + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона, тройная зона. После выбора мощности нажмите кнопку для включения двойной зоны (2.5.1, 2.5.3). Повторным нажатием (2.5.2) или (2.5.4) можно выбрать тройную зону. Для выключения нажмите кнопку ,.

2.6 Большая зона. Эту зону можно использовать как круглую или как одну большую зону. Для включения нажмите кнопку, для выключения нажмите её снова.

Рекомендация: для моделей с галогенными конфорками свет настолько яркий, что рекомендуется не смотреть на конфорку, когда на ней нет посуды.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка часов L. Если варочная панель находится под напряжением, цифры часов мигают и отображается 12.00 (2.7.1). Установите время с помощью кнопок +, (2.7.2). Если вы отключили прибор от сети или произошло отключение электроэнергии, повторите операцию.

Для изменения времени удерживайте кнопку L в течение 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выполните установку с помощью кнопок + -.

2.8 Выбор времени.

Для типов a, b и c: После включения зоны нагрева и выбора мощности часы мигают в течение 5 секунд, в течение этого времени нажмите кнопку (2.8.1). Выберите желаемое время с помощью кнопок + , (2.8.2). По истечении пяти секунд установка таймера завершена, и время отображается с мигающей точкой под значком установленной зоны нагрева (2.8.3). Для изменения установки таймера или проверки времени нажмите на значок установленной зоны нагрева (2.8.4). Для отмены программирования нажмите одновременно кнопки + , (2.8.5).

Для типов d, f, g, h, k, m и o: После включения зоны нагрева и выбора мощности

нажмите кнопку часов. На зоне появится 00 и (2.8.6). Нажмите кнопку + на зоне, которую хотите установить, и она начнет мигать (2.8.7). Установите время с помощью кнопки + часов (2.8.8). По истечении 5 секунд установка времени завершена, и на дисплее выбранной зоны попеременно отображаются мощность и индикация. По истечении установленного времени раздается звуковой сигнал, и 00 начинает мигать. Для отключения таймера удерживайте кнопку на значке, пока не появится 00

Примечание: таймер автоматически выключается, если выбор времени занимает более 10 секунд.

Для типа e: После включения конфорки и выбора мощности нажмите кнопку выбора конфорки с таймером еще раз. Появится индикация (2.8.11). Установите время с помощью кнопок + (2.8.12) и подтвердите установку повторным нажатием кнопки выбора конфорки с таймером (2.8.13). На дисплее появятся мощность и точка, указывающая, что конфорка запрограммирована. По истечении времени раздастся звуковой сигнал и появится индикация (2.8.14). Чтобы отключить звуковой сигнал, нажмите любую кнопку.

Примечание: если выбор времени занимает более 10 секунд, таймер автоматически выключается.

Примечания по таймеру: Если уровень мощности равен 9, максимальная установка таймера составляет 60 минут. В остальных случаях максимальная установка составляет 99 минут.

По истечении установленного времени раздается звуковой сигнал, который продолжается до тех пор, пока не будет нажата любая кнопка.

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

2.9 Быстрый нагрев. Эта функция позволяет прибору быстро достичь максимальной температуры, а затем автоматически поддерживать достигнутую постоянную температуру.

Для типов a, b и c: Включите конфорку и установите мощность на максимум. Нажмите кнопку ||, и на дисплее конфорки появится индикация R (2.9.1). У вас есть 5 секунд для выбора уровня мощности. Рекомендуется использовать уровни 3-6 (2.9.2). По истечении 5 секунд настройка быстрого нагрева будет выполнена, и индикация R и установка мощности будут отображаться

попеременно. После достижения максимальной температуры R исчезнет, и мощность останется постоянной. Конфорка продолжит работать в обычном режиме. Чтобы отключить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Для типов d, f, g, h, j, k, l, m и o:

Выберите конфорку и установите максимальную мощность, удерживая кнопку +. Появится 9 и точка 9 (2.9.3). Установите мощность с помощью кнопки _;. Рекомендуется установить мощность 3-6 (2.9.4). По истечении 5 секунд настройка быстрого нагрева будет выполнена, и появятся мощность и точка (2.9.5). При достижении максимальной мощности десятичная точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отключить функцию, нажмите кнопку запрограммированной конфорки и выберите новую мощность.

2.10 Управление стеклокерамическими варочными панелями.

Проверьте, что нужная конфорка включена (2.10.1). Установите регулятор в нужное положение, загорится контрольная лампа «вкл» (2.10.2), которая также указывает на остаточное тепло после выключения конфорки.

На моделях с двойной или большой конфоркой поворот регулятора влево управляет одной частью конфорки, а поворот вправо — всей конфоркой (2.10.3).

2.11 Выключение варочной панели. Выберите

teljesítményt a kikapcsolni kívánt főzőzónán.

2.12 Maradékhő. A főzőlap használata után a főzőzónák a kiválasztott teljesítménytől függően bizonyos ideig forrók maradnak.

A még forró főzőzónákon a H jelzés és egy pont látható. Ne érintse meg ezeket a főzőzónákat, mert megégetheti magát.

Figyelem: a készülék áramtalanítása esetén a visszakapcsoláskor a H ikon nem jelenik meg akkor sem, ha a főzőzóna még forró. Fontos, hogy ezt soha ne felejtse el.

2.13 Gyermekzár funkció. Ezzel a funkcióval megakadályozhatja, hogy a gyermekek kezelni tudják a készüléket. A gyermekzár

bekapcsolásához tartsa nyomva 3 másodpercig a gombot. A gyermekzár feloldásához ismételje meg az eljárást.

Javallatok:

• Ügyeljen, hogy az edények ne ütközzenek az üveglaphoz. Alumínium edények használata nem javasolt, mert elszínezhetik az üveget, kivéve, ha rozsdamentes acél védőréteggel rendelkezik.
• Ne működtesse a főzőzónákat edény nélkül.
• Az edények alja legyen sík és száraz.
• Ügyeljen arra, hogy az edények átmérője nagyobb vagy azonos legyen a használt főzőzónáéval és a hőforrás közepére helyezze az edényeket. Lehetőleg ne mozgassa az edényeket, mert megkarcolhatják az üveget.
• A készüléket kizárólag ételek főzésére használja. Ne használja a főzőlapot munkapultként.
• Ne kerüljön hideg víz közvetlenül a főzőlapra, amikor az forró.

Figyelem: A főzőzónák szakaszos működése nem meghibásodás. A kiválasztott teljesítménytől függően hosszabb vagy rövidebb időközökkel működnek.

3

Техническое обслуживание и чистка

• Не используйте пароочиститель. После остывания регулярно очищайте поверхность варочной панели. Не используйте абразивные чистящие средства или губки. Протирайте прибор влажной тряпкой с мыльной водой (3.1.1).
• Раз в неделю очищайте прибор средством для чистки стеклокерамических варочных панелей. Для чистки и ухода за стеклокерамической панелью рекомендуем использовать VITRO-CLEN. Для удаления стойких загрязнений рекомендуется использовать скребок (3.1.2).
• Если на варочную панель случайно попадут сахар, сахаросодержащие вещества или пластик, удалите их скребком как можно скорее,

пока они горячие. В противном случае могут остаться следы. Используйте скребок только с лезвием в отличном состоянии. При повреждении замените его.

Безопасность

• Электропитание варочной панели должно быть обеспечено через автоматический выключатель, отключающий все контакты, с минимальным расстоянием между контактами 3 мм. Установка должна выполняться квалифицированным специалистом, который должен следовать инструкциям и схемам производителя.
• Подключение к сети должно быть выполнено с помощью розетки, рассчитанной на максимальную мощность, указанную на табличке с данными, и с стандартным заземлением. При повреждении кабеля его замену должен производить только сервисный центр или лицо с аналогичной квалификацией. Прибор оснащен внутренним тепловым предохранителем, который отключает варочную панель при перегреве.
• После каждого использования выключайте прибор с помощью регулятора. Если стеклянная поверхность треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать поражения электрическим током. Не используйте варочную панель без замены стекла (4.1.1).
• Если на сенсорные кнопки что-либо пролилось, варочная панель отключается и раздается предупреждающий звуковой сигнал (4.1.2). Если вы слишком долго удерживаете сенсор или какой-либо предмет активирует сенсор, варочная панель отключается и раздается предупреждающий звуковой сигнал (4.1.3).
• Не ставьте горячую посуду на сенсорные датчики, так как можно обжечься, когда будете нажимать на них (4.1.3).
• Не допускайте маленьких детей к прибору, так как поверхность для приготовления пищи может быть очень горячей во время использования. Используйте блокировку от детей, чтобы

дети не могли играть с органами управления прибора.

Прибор не предназначен для использования лицами с ограниченными возможностями без посторонней помощи. При приготовлении блюд, содержащих жир или масло, не оставляйте прибор без присмотра, так как они могут воспламениться под воздействием сильного нагрева. Если варочная панель установлена над ящиком, не храните в нем легковоспламеняющиеся материалы.

Защита окружающей среды

При проектировании варочной панели мы уделяли особое внимание защите окружающей среды. Берегите природу и вы.

Во время приготовления пищи для достижения оптимальной производительности выбирайте посуду, соответствующую размеру приготавливаемого блюда. Теплопередача наиболее эффективна, когда диаметр зоны нагрева совпадает с диаметром дна посуды.

По окончании приготовления, если хотите, вы можете оставить посуду на зоне нагрева, используя остаточное тепло. Это позволит сэкономить энергию.

Когда это возможно, используйте крышку, чтобы уменьшить потери тепла, вызванные испарением.

Утилизация электрических и электронных приборов.

Не выбрасывайте прибор вместе с бытовыми отходами.

Сдайте варочную панель в соответствующий пункт приема отходов.

Переработка бытовых приборов позволяет предотвратить негативное воздействие на здоровье и окружающую среду, а также способствует экономии энергии и других ресурсов. Для получения дополнительной информации обратитесь в местные органы власти или в магазин, где вы приобрели варочную панель.

Инструкция по установке и эксплуатации

Важно: Внимательно прочитайте данную инструкцию перед первым использованием варочной панели.

Текст данной инструкции соответствует рисункам в приложении с иллюстрациями.

Идентификация панели

Определите модель вашей панели ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение зон нагрева на варочной панели с изображениями в инструкции.

1 Установка

1.1 Распаковка. Удалите все упаковочные материалы. 1.2 Размещение в мебели. Всегда учитывайте размеры панели (1.2.1) и размеры выреза, в который вы собираетесь установить панель (1.2.2, 1.2.3). Если под панелью не будет установлена труба, необходимо установить защитную панель в соответствии с размерами, указанными на рисунке (1.2.4). По всему периметру панели наклейте уплотнительную ленту, чтобы обеспечить герметичность соединения панели и столешницы (1.2.5). Переверните панель и поместите ее в вырез (1.2.6). Закрепите панель четырьмя крепежными элементами, входящими в комплект поставки (1.2.7). Не используйте клей или силикон. 1.3 Подключение к электрической сети. Панель питается через кабель питания.

С 5 проводами: а) тёмно-синий, б) светло-синий, в) коричневый, г) красный, д) жёлто-зелёный. (1.3.1) Плита подготовлена для 230 В~ (1.3.2) - Плита подготовлена для 220-240 В~: см. таблицу. (1.3.3) Макс. мощность: плита 60 см = 6,8 кВт, плита >60 см = 7,8 кВт

220-240V~		Menovitý prúd istenia fáze
60 cm doska	30	A
>60 cm doska	34	A

• Если вы выбрали другую схему подключения, чем 220-240 В~, демонтируйте кабель и используйте подключение по диаграмме (1.3.3, 1.3.4).

220-240V 3~	Menovitý prud istenia fáze
60 cm doska 14 A
>60 cm doska 16,5 A
380-415V 3N~	Menovitý prud istenia fáze
60 cm doska 11 A
>60 cm doska 13 A
380-415V 2N~	Menovitý prud istenia fáze
60 cm doska 16 A
>60 cm doska 19 A
Tento vyrobok je v zhode s Direktívami EU Č.73/23/EEC a 89/336/EEC

Рекомендация: Эта плита должна быть установлена квалифицированным специалистом в соответствии с инструкциями производителя и приложенными диаграммами.

2 Использование

На стеклокерамических плитах можно использовать глиняную, медную или стальную посуду. Алюминиевая и пластиковая посуда не допускается, так как они могут повредить стекло плиты.

2.1 Выбор зоны нагрева. У вас есть несколько зон для приготовления. Всегда выбирайте наиболее подходящую зону в зависимости от размера используемой посуды. 2.2 Включение плиты. Нажмите и удерживайте регулятор в течение 3 секунд, и плита включится; на дисплее зон нагрева загорится символ

Примечание: Если ранее была активирована детская блокировка, деактивируйте её, нажав и удерживая регулятор в течение 3 секунд (2.13)

2.3 Включение зоны нагрева. Включите зону нагрева, на которой находится посуда, нажав соответствующий регулятор (2.3.1, 2.3.2) или нажав регулятор + (2.4.2)

Примечание: Если вы удерживаете палец на регуляторе более 5 секунд, плита автоматически выключится по соображениям безопасности.

2.4 Выбор мощности. Мощность устанавливается перемещением пальца по регулятору (2.4.1) или нажатием + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ ЗОНЫ НАГРЕВА

2.5 Двойная зона. Тройная зона. Если вы уже выбрали мощность, нажмите и включите двойную зону (2.5.1, 2.5.3). Если вы снова нажмёте (2.5.2) или (2.5.4), включится и тройная зона. Если вы хотите отменить выбор, нажмите 2.6 Овальная зона. Эту зону можно использовать как круглую или как овальную для жаровен. Нажмите регулятор для включения в овальном режиме и снова нажмите для возврата.

Рекомендация: В моделях, оснащённых галогенной зоной, рекомендуем не смотреть на галогенную зону без посуды, так как свет слишком интенсивный.

ФУНКЦИЯ ТАЙМЕРА

2.7 Установка времени. После первого включения плиты на дисплее будет мигать 12.00 (2.7.1). Установите время с помощью регуляторов +, - (2.7.2). Аналогично действуйте после каждого отключения плиты или после сбоя в подаче электроэнергии.

Если вы хотите изменить время, нажмите на ручку на 5 секунд (2.7.3). Значение на дисплее будет мигать, и вы услышите звуковой сигнал. Для настройки используйте ручки + и -.

2.8 Программирование времени приготовления

Модели a, b, c: После выбора зоны нагрева и установки мощности в течение 5 секунд мигания нажмите на ручку (2.8.1). Затем установите желаемое время приготовления с помощью + (2.8.2). По истечении 5 секунд время установлено, и под символом соответствующей зоны будет гореть точка (2.8.3). Для отображения или изменения установленного времени нажмите на ручку запрограммированной зоны нагрева (2.8.4). Для отмены запрограммированного времени нажмите на ручки + и - одновременно (2.8.5).

Модели d, f, g, h, k, m, o: После выбора зоны нагрева и установки мощности нажмите на ручку + на часах. Символ 00 и появится на дисплее каждой зоны (2.8.6). Нажмите на + на зоне, которую настраиваете, и символ начнет мигать (2.8.7). Установите время с помощью + и - на часах (2.8.8). Через 5

секунд время будет установлено, и мощность будет отображаться попеременно с символом. По истечении установленного времени прозвучит звуковой сигнал, и 00 будет мигать. Чтобы отменить время, нажимайте на - на часах, пока на дисплее не появится 00.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Модель e: После выбора зоны нагрева и установки мощности снова нажмите на ручку программирования зоны, и появится символ (2.8.11). Установите время с помощью + и - (2.8.12) и подтвердите его повторным нажатием на ручку зоны (2.8.13). За обозначением мощности будет гореть точка, что означает, что зона запрограммирована. По истечении установленного времени вы услышите сигнал, и на дисплее появится символ - (2.8.14). Звуковой сигнал можно отключить, нажав на любую ручку.

Примечание: Таймер автоматически выключится, если вы не установите время в течение 10 секунд.

Ограничения таймера: Если мощность зоны нагрева установлена на уровень 9, таймер ограничен 60 минутами. В противном случае можно установить время до 99 минут.

По истечении установленного времени вы будете слышать сигнал, пока не нажмете на любую ручку.

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ

2.9 Быстрый нагрев. Быстро достигается максимальная температура, а затем автоматически переходите на постоянную температуру.

Модели a, b, c: Активируйте зону нагрева и установите максимальную мощность. Нажмите на +, и на дисплее выбранной зоны появится (2.9.1). В течение 5 секунд установите желаемую мощность, рекомендуется от 3 до 6 (2.9.2). Через 5 секунд установится быстрый нагрев, и на дисплее будет попеременно отображаться символ и установленное значение мощности. По достижении максимальной температуры символ исчезнет, и установится выбранная мощность. Зона нагрева будет продолжать работать в стандартном режиме. Чтобы отменить быстрый нагрев, нажмите на ручку соответствующей зоны нагрева и установите новое значение мощности.

Модели d, f, g, h, j, k, l, m, o: Выберите зону нагрева и нажимайте на +, пока не установите мощность 9, а затем точку после 9 (2.9.3). Установите желаемую мощность с помощью ручки -.

Рекомендуем установить уровень 3 или 6 (2.9.4). По истечении 5 секунд быстрый нагрев выбран, и на дисплее загорается индикатор мощности и точка (2.9.5). После достижения максимальной температуры точка исчезает, и мощность устанавливается на выбранный уровень. Зона нагрева будет продолжать работать в стандартном режиме. Чтобы отменить быстрый нагрев, нажмите на регулятор соответствующей зоны нагрева и установите новое значение мощности.

2.10 Панели с поворотными регуляторами.

Убедитесь, что используемый вами регулятор предназначен для выбранной вами зоны нагрева (2.10.1). Поверните регулятор в нужное положение, и соответствующий индикатор загорится (2.10.2). Индикатор также сигнализирует о достаточном нагреве после выключения панели.

Для моделей с двойной или овальной зоной поворот регулятора влево включает только часть зоны, поворот регулятора вправо включает всю зону нагрева (2.10.3).

2.11 Выключение зоны нагрева. Установите мощность зоны нагрева на 0, чтобы выключить её. 2.12 Остаточное тепло. Зона нагрева остаётся тёплой в течение некоторого времени после выключения. Время зависит от мощности, и на дисплее горячей зоны появится символ H или точка, что означает, что эта зона ещё горячая. Не прикасайтесь к такой зоне нагрева, так как существует риск ожога.

Внимание: Если отключение панели произошло во время отображения символа H, после подключения панели символ не появится снова, даже если зона может быть ещё горячей. Помните об этом.

2.13 Блокировка управления. Предотвращает доступ детей к панели. Нажмите и удерживайте регулятор в течение 3 секунд, и управление будет заблокировано. Для разблокировки повторите процедуру.

Рекомендации:

• Не ударяйте кастрюлями по стеклу варочной панели.
• Не используйте алюминиевую посуду, если у неё нет стального дна. Алюминий может повредить стекло панели при нагреве.
• Зоны нагрева не должны работать без посуды. Дно посуды должно быть ровным, СУХИМ и чистым.
• Используйте посуду, диаметр которой больше,

чем диаметр используемой зоны нагрева, и размещайте посуду всегда по центру источника тепла.

• Не двигайте посуду по стеклу, так как это может поцарапать стекло.
• Используйте варочную панель только для приготовления пищи. Не используйте её в качестве рабочей поверхности.
• Холодная вода не должна попадать на горячую варочную зону.

Внимание: Прерывистая работа варочных зон не является неисправностью плиты. Зоны поочередно включаются и выключаются в зависимости от выбранного уровня мощности.

3

Уход и чистка

• Не используйте пароочистители
• Регулярно очищайте поверхность плиты, когда она остынет. Не используйте абразивные чистящие средства. Чистите мягкой тряпкой и водой с добавлением моющего средства (3.1.1). Один раз в неделю очищайте стекло плиты специальным средством для стеклокерамических плит. Для ухода и чистки рекомендуем использовать средства VITRO-CLEAN.
• Для удаления стойких пятен используйте скребок для стекла (3.1.2).
• Если на стекле пригорел сахар, сладкий раствор или пластик, немедленно удалите его скребком, пока он еще горячий. В противном случае пригоревший материал может оставить несмываемые следы на стекле. Следите за тем, чтобы лезвие скребка было в хорошем состоянии. Замените скребок, если лезвие повреждено.

4

Безопасность

• В цепь питания платы должен быть включен отключающий элемент всех полюсов, расстояние между контактами в разомкнутом состоянии не менее 3 мм.
• Плиту должен устанавливать квалифицированный специалист, который должен соблюдать рекомендации производителя и схемы.
• Установка должна быть рассчитана на максимальную потребляемую мощность плиты в соответствии с табличкой на плите, и прибор должен быть надежно заземлен.
• Если шнур питания поврежден, его должен немедленно заменить авторизованный сервисный центр или квалифицированный специалист по соображениям безопасности.
• Каждая варочная зона оснащена датчиком температуры, который отключает зону в случае ее перегрева.
• После каждого использования выключайте конфорки с помощью панели управления.
• Если стекло варочной панели треснуло или разбилось, немедленно отключите прибор от сети, чтобы избежать поражения электрическим током. Не используйте варочную панель, пока стекло не будет заменено (4.1.1).
• Если на панель управления что-то пролилось, панель автоматически отключится и прозвучит звуковой сигнал (4.1.2).
• Если вы будете нажимать на сенсор слишком долго или оставите на нем предмет, панель отключится и прозвучит сигнал (4.1.3).
• Не ставьте на панель управления горячую посуду, иначе вы можете обжечься о горячее стекло при нажатии на сенсоры (4.1.3).
• Держите детей на безопасном расстоянии от панели во время приготовления пищи, так как поверхность очень горячая. Блокируйте управление, чтобы дети не могли играть с панелью управления.
• Прибор не предназначен для использования лицами с ограниченными умственными способностями. Всегда находитесь рядом с панелью, если

вы жарите жир, сало или масло. В результате интенсивного нагрева они могут воспламениться.

• Если варочная панель установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

Защита окружающей среды

Варочная панель была разработана с учетом защиты окружающей среды.

Будьте и вы экологически сознательными.

При каждом приготовлении используйте адекватную мощность и при выборе конфорки всегда учитывайте размер используемой посуды. Передача тепла наилучшая, если размер дна посуды совпадает с размером конфорки.

Незадолго до окончания приготовления выключите конфорку и не снимайте посуду, чтобы использовать остаточное тепло, накопленное в ней. Так вы сэкономите энергию.

Если это возможно, используйте крышки, чтобы уменьшить потери от испарения.

Сбор и переработка использованных приборов.

Никогда не выбрасывайте ненужный прибор вместе с обычными бытовыми отходами.

Утилизируйте ненужный прибор в специализированных пунктах сбора.

При сдаче бытовой техники на переработку вы предотвращаете негативное воздействие на окружающую среду и здоровье людей. Экономьте энергию и ресурсы сырья.

Дополнительную информацию вы можете получить в вашем магазине, местном управлении или на сайте www. envidom.sk .

4/9 = 2 :

60

-220n

aalil jil 15jil V240

(1.3.3,1.3.4)

\( \mathrm{A}6,5 \)	~3 V240-220
A4	\( \mu \) 60 \( \mu \)
	\( \mu \) 60

الترجمة بلوت	~N3V 415-380
A1	€\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
A3	€\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

Lulalill jIbu jIaII Ia

CEE/336/89CEE/23/73

j j

jll,1u jya 5y jb j

a

aaii

Jaiin

Jiaowl jSao slol yjgall aIw

wgl 1 wll, jbl

gaae 2

2.4 aoll

(2.4.2,2.4.3) -1/2 (2.4.1)

∴ S ΔOBC = S ΔCOD + S_ΔBOC

2.5

gall

a

2.5.1,2.5.3

(2.5.4) (2.5.2)

Jia jia jiall. a jilai jj

（，，），

2xy = 4

i j 1

Lgai 10

j

：

jill, 4y jill all jill all

jai juiyai liyai yiyai

aiai jySi laic li y

中

2.7 aL

elulloloo. aolai Juiuie

12.00 (2.7.1)

.(2.7.2)

Elaal jaaeall 8joo

5 5 5 5

（2.7.3）

2.8

:abc

5 5 5

（2.8.1）.

（2.8.2）=，

∴ S ΔOBC = S ΔCOD + S ΔBOC - S ΔBOC

aaiiie 10gall aia juiill. (2.8.3)

(2.8.4)

一、一、一、一、一、一、一、一、一、一、一、一、一、一、

(2.8.5)

Df ghkmo

1

y 1x 1 + y 2x 2 = 0

xy = 1/2x² + 1/2y²

+abwglj(2.8.7)

5 2.8.8

gagaiia 1

a 1

a

i 1

a i + 1 = 1/2 · ( r i² + s_i²)

00

aie aiee eae ee eee

10 1

∴ c( 1,0)

jua binaia, 8gai jia gao jia jia dai

jbjj jill jjj jll

(2.8.12) + 4ab

a. Существует y, для всех, если y ≠ x и x ≠ y, решения нет; существует y, для всех, если y ≠ x и x ≠ y, решения нет

jle gllgaiy jgiall. (2.8.13)

-0

(2.8.14)

gssssssssssssssssss

aSila gil aay yab ayg yg gill: abai

10м

.

: ci 15

1 9

60

99 9

1. jia 2. jiu 3. jiu 4. jiu 5. jiu

Следовательно, площадь треугольника OBC равна площади треугольника COD плюс площадь треугольника BOC

9.2

sall

Sgaiyil

.

∴ abc ≤ 1 或 21

sll oall jai gjzjj

1D 2

(2.9.1)

j(2.9.2)6,3 100000000000000000000000000000000000000

j 1

sll sall Jaa. aiee aee yeaagell

Jaa 8

jilllll

jol jolol o jol jol jol jol jol

a

J (2.10.2)

oJzll alab! iic aiaial.

all jai jai jai ci ci

j00 j00 j00 j00 j00 j00

8jll jll 8jll

(2.10.3)

11.2 3

a 1

12.2 aaii

jia 1

j 1

aiall jllie aH

jai jia lii, jai

Lgge gie, eey

a i aai 的最小值为 k .

.13.2

3

Aolal 1

：

( x) = 1/2x + 1

Joo 2

xla 11, c0j

∴ S 四边形 AOBC = S ΔABC + S_ΔAOB

Jaaa

∴ y = 1

yssu 1

Следовательно, площадь треугольника OBC равна площади треугольника OCD плюс площадь треугольника BDO минус площадь треугольника BOC.

(3.1.1)

aaiy

15

a

Lio jolil Joo aaiioll

(3.1.2)

a 1

a aal gag aai Lg aas

aJzAawg G g j 4j

sHa ySlll

iuiy

Jus jusj gill Jus

. 122

4

iS yIe iS yIaII all jSsI loic.

Следовательно, {A} {1} = {20}\sqrt{5}, {A} {2} = {10}\sqrt{5}, следовательно, A = 2\sqrt{5}

\frac{1}{2}\left( {\frac{1 + 1}{2} - \frac{1 - {21}}{2}}\right) = \frac{1 + 1}{2} - \frac{1 - {21}}{2} = \frac{1 + 1}{2}

(4.1.1)

4.1.2(

4.1.3(

（4.1.3）

.

Следовательно, площадь треугольника OBC равна сумме площадей треугольников COD и BOC.

Следовательно, a1 = 1, b2 = 9.

.

Jusally Jusil, Cilgeall no jol

LgEgill gll

Инструкция по эксплуатации

Очень важно: полностью прочтите данное руководство перед использованием платы.

Это руководство составлено таким образом, что тексты связаны с соответствующими рисунками.

Идентификация

Определите модель вашей плиты (a", b", "c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Встраивание в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую должна быть встроена плита (1.2.2, 1.2.3). Если вы не собираетесь устанавливать духовой шкаф под плитой, необходимо установить защитную деревянную панель размеров, указанных на рисунке (1.2.4). Приклейте пенополиуретановый уплотнитель по внешнему контуру плиты для обеспечения хорошей герметичности (1.2.5). Переверните плиту и вставьте ее в отверстие (1.2.6). Закрепите ее на мебели с помощью четырех крепежных элементов, входящих в комплект (1.2.7). Не используйте трудноудаляемые материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с сетевым кабелем.

• Из 5 жил: а) темно-синий, б) голубой, в) коричневый, г) красный, д) желто-зеленый. (1.3.1) Подготовлено для плиты на 230 В. (1.3.2)
• Подготовлено для плиты на 220-240 В~: см. таблицу. (1.3.3)
• Общая мощность: плита 60 см - 6,8 кВт, плита >60 см - 7,8 кВт

220-240V~	Int. nominal per fases
Placa de 60 cm	30 A
Placa >60cm 34	A

• Если тип подключения не 220-240 В~, снимите кабель и выполните подключение по схемам (1.3.3, 1.3.4).

220-240V 3~ Int. nominal per fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal per fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal per fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Aquest aparell es conforme a les directives europees 73/23/CEE i 89/336/CEE

Рекомендация: установка плиты должна выполняться авторизованным установщиком, который должен следовать инструкциям и схемам производителя.

Для стеклокерамики подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите ту, которая лучше всего подходит по размеру посуды. 2.2 Как включить плиту. Нажмите ① в течение 3 секунд, чтобы включить плиту, и индикаторы различных зон приготовления активируются.

Примечание: если активирована функция защиты от детей, для выбора конфорки необходимо отключить её, нажав и удерживая клавишу (2.13) в течение 3 секунд.

2.3 Активация конфорки. Активируйте конфорку, на которой вы разместили посуду, нажав соответствующую клавишу (2.3.1, 2.3.2) или нажмите + (2.4.2).

Примечание: если вы не выберете конфорку в течение 5 секунд, плита автоматически выключится в целях безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите, и двойная конфорка активируется (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), активируется тройная конфорка. Чтобы отменить её, нажмите (2.5.5). 2.6 Конфорка-фонтан. Эту конфорку можно использовать в круглой форме или вместе, как конфорку-фонтан. Нажмите, чтобы активировать её, и нажмите снова, чтобы деактивировать.

Рекомендация: в моделях с галогенными конфорками свет очень интенсивный, и не рекомендуется смотреть на него прямо, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, - (2.7.2). Повторите эту операцию каждый раз, когда плита отключается или происходит сбой в электроснабжении.

Чтобы изменить время, нажмите и удерживайте клавишу (2.7.3) в течение 5 секунд. Время начнет мигать, и вы услышите звуковой сигнал. Установите его с помощью клавиш +, -.

2.8 Выбор времени.

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд мигания, чтобы нажать клавишу (2.8.1). Выберите желаемое время, нажимая +, - (2.8.2). Через пять секунд время будет подтверждено, и вы увидите время и светящуюся точку под значком таймера конфорки (2.8.3). Чтобы изменить или просмотреть оставшееся время, нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: После активации фокуса и выбора мощности нажмите клавишу над часами. Вы увидите, что появляется и каждый фокус (2.8.6). Нажмите + на фокусе, который хотите таймировать, и он начнет мигать (2.8.7). Выберите время с помощью

+ над часами (2.8.8). Через 5 секунд время будет подтверждено, и мощность и таймируемый фокус будут отображаться попеременно. Когда запрограммированное время истечет, прозвучит звуковой сигнал, и 00 начнет мигать. Чтобы отменить таймер, нажимайте - над значком, пока не увидите 00

Примечание: таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Модели e: После активации фокуса и выбора мощности снова нажмите клавишу выбора фокуса, который хотите таймировать, и вы увидите, что появляется (2.8.11). Выберите время с помощью +, - (2.8.12) и подтвердите, снова нажав клавишу таймируемого фокуса (2.8.13). Мощность будет отображаться с красной точкой, что указывает на то, что фокус таймируется. Звуковой сигнал и индикация - предупреждают, что запрограммированное время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал прекратится.

Примечание: таймер автоматически выключится, если вы потратите более 10 секунд на выбор времени.

Соображения по таймеру: Если уровень мощности равен 9, максимальное время таймера составляет 60 минут. Если он другой, максимальное время составляет 99 минут.

После истечения запрограммированного времени сигнал тревоги будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры, чтобы автоматически перейти к температуре поддержания.

Модели abc: Активируйте фокус и переместите полосу до максимальной мощности. Нажмите, и вы увидите, что на экране выбранного фокуса появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется, чтобы он был между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и R и мощность будут отображаться попеременно. После достижения максимальной температуры R исчезает, и остается мощность поддержания. Фокус продолжает работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите

значок запрограммированного фокуса и выберите новую мощность.

Модели dfghjklmo: Выберите фокус и установите его на максимальную мощность, нажимая +, пока не увидите 9 и точку (2.9.3). Отрегулируйте мощность, нажимая -. Рекомендуется выбирать уровни между 3 и 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и будет отображаться мощность, за которой следует точка (2.9.5). Когда достигается максимальная температура, десятичная точка исчезает, и фокус продолжает работать в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированного фокуса и выберите новую мощность.

2.10 Витки с ручками управления. Убедитесь, что ручка, которую вы поворачиваете, соответствует конфорке, которую вы хотите использовать (2.10.1). Поверните ручку в нужном направлении, и загорится индикатор работы (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

В моделях с двойной конфоркой или конфоркой с двумя зонами, при повороте ручки влево регулируется одна часть конфорки, а при повороте вправо регулируется вся конфорка (2.10.3).

2.11 Выключение конфорки. Установите мощность конфорки, которую хотите выключить, в положение «0». 2.12 Остаточное тепло. После использования варочной панели конфорки остаются горячими в течение некоторого времени, которое зависит от выбранной мощности, и на индикаторе отображается «H» или точка на тех конфорках, которые еще горячие. Не прикасайтесь к конфоркам. Вы можете обжечься.

Внимание: если произойдет отключение электроэнергии, при восстановлении питания индикация «H» не будет отображаться, даже если зона нагрева все еще горячая. Примите это во внимание.

2.13 Функция блокировки. Для предотвращения манипуляций со стороны детей. Нажмите и удерживайте клавишу в течение 3 секунд, чтобы активировать блокировку. Чтобы разблокировать, повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она МОЖЕТ ВЫЗВАТЬ ПЯТНА на стекле варочной панели, если только дно не имеет защитного покрытия из нержавеющей стали.

• Не следует включать конфорки без посуды.
• Дно посуды должно быть плоским и сухим.
• Убедитесь, что диаметр посуды больше или равен диаметру используемой конфорки, и центрируйте ее над зоной нагрева.
• Старайтесь не двигать посуду, так как это может поцарапать стекло. Используйте прибор только для приготовления пищи. Не используйте варочную панель в качестве рабочей поверхности.
• Не лейте холодную воду непосредственно на горячую варочную панель.

Внимание: Прерывистая работа зон нагрева не является неисправностью. Они включаются и выключаются в течение более или менее длительных периодов в зависимости от выбранной мощности.

3

Техническое обслуживание и чистка

• Никогда не используйте пароочиститель.
• Часто очищайте поверхность плиты, когда она остынет. Не используйте абразивные средства или губки. Протирайте её влажной тряпкой с мыльной водой (3.1.1).
• Раз в неделю проводите глубокую очистку специальными средствами для стеклокерамики. Рекомендуем VITRO-CLEN для очистки и ухода за стеклокерамикой.
• Сильно пригоревшие остатки удаляйте скребком для стекла (3.1.2).
• Если на плиту случайно попал сахар, сахаросодержащие продукты или пластик, удалите их как можно скорее скребком, пока они ещё горячие. Если не сделать это сразу, могут остаться постоянные пятна.
• Следите, чтобы лезвие скребка было в хорошем состоянии. Если оно повреждено, замените его.

Безопасность

• Электрическая цепь, питающая плиту, должна иметь всеполюсный выключатель с зазором между контактами не менее 3 мм.
• Установку плиты должен выполнять авторизованный установщик, который должен следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и иметь розетку с заземлением, соответствующую нормативам.
• Если кабель повреждён, его должен заменить сервисный центр или аналогичный квалифицированный персонал, чтобы избежать опасности.
• Плита оснащена внутренним ограничителем температуры, который отключает плиту, если она перегревается.
• После каждого использования отключайте плиту с помощью управления.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного удара током. Не используйте плиту, пока не замените стекло (4.1.1).
• В случае перелива жидкости на клавиши управления плита останавливается и подаёт звуковой сигнал (4.1.2).
• Если датчики остаются нажатыми в течение длительного времени или если какой-либо предмет активирует датчики, плита останавливается и подает звуковой сигнал (4.1.3).
• Не ставьте на датчики посуду с горячим дном, так как при нажатии на них можно обжечься (4.1.3).
• Следите за тем, чтобы дети не приближались к плите: поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы они не могли играть с элементами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями. Будьте рядом с плитой, когда готовите блюда или продукты с жиром или маслом. Чрезмерное количество тепла может привести к их воспламенению.
• Если плита установлена над ящиком, не храните в нем легковоспламеняющиеся предметы.

Охрана окружающей среды

Плита была спроектирована с учетом сохранения окружающей среды.

Уважайте окружающую среду. Используйте подходящую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна.

После завершения приготовления оставьте посуду на том же месте, чтобы использовать накопленное остаточное тепло. Таким образом вы сэкономите энергию.

По возможности используйте крышку, чтобы уменьшить потери тепла при испарении.

Утилизация отходов электрического и электронного оборудования.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Отнесите вашу плиту в специальный пункт приема.

Переработка бытовой техники позволяет избежать негативных последствий для здоровья и окружающей среды, а также экономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Инструкция по эксплуатации

Важно: перед использованием плиты внимательно прочитайте данную инструкцию.

Данная инструкция составлена таким образом, чтобы тексты соответствовали соответствующим рисункам.

Идентификация

Определите модель вашей плиты (a", b", c", d", e", f", g", h", i", j", k", l", m", n", o"), сравнивая количество и расположение конфорок вашего прибора с иллюстрациями.

1

Установка

1.1 Распаковка. Удалите все защитные элементы. 1.2 Установка в мебель. Всегда учитывайте данные таблички с характеристиками (1.2.1) и размеры мебели, в которую будет устанавливаться плита (1.2.2, 1.2.3). Если вы не собираетесь размещать духовой шкаф под плитой, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановую прокладку по внешнему контуру плиты для обеспечения хорошей фиксации (1.2.5). Переверните плиту и вставьте ее в проем (1.2.6). Закрепите ее на мебели с помощью четырех прилагаемых крючков (1.2.7). Не используйте несъемные материалы, такие как силикон. 1.3 Подключение к электрической сети. Плита поставляется с кабелем питания.

• С 5 проводами: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1) Подготовлено для плит 230 В~ (1.3.2)
• Подготовлено для плит 220-240 В~, см. таблицу. (1.3.3)
• Общая мощность: плита 60 см 6,8 кВт, плита >60 см 7,8 кВт

220-240 В~ Номинальный ток по фазам

Плита 60 см 30 А

Плита >60cm 34A

• Если тип подключения отличается от 220-240В~, отсоедините кабель и выполните подключение согласно схемам (1.3.3, 1.3.4).

220-240V 3~ Int. nominal por fases

Placa de 60 cm 14 A

Placa >60cm 16,5 A

380-415V 3N~ Int. nominal por fases

Placa de 60 cm 11 A

Placa >60cm 13 A

380-415V 2N~ Int. nominal por fases

Placa de 60 cm 16 A

Placa >60cm 19 A

Este aparato é conforme às direcitasves europeas 73/23/CEE e 89/336/CEE

Рекомендация: Установка плиты должна выполняться авторизованным установщиком, который будет следовать инструкциям и схемам производителя.

Для стеклокерамической плиты подходят посуда из глины, меди или нержавеющей стали. Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны нагрева. У вас есть несколько конфорок для размещения посуды. Выберите наиболее подходящую в зависимости от размера посуды. 2.2 Включение плиты. Нажмите ① в течение 3 секунд, чтобы включить плиту, при этом активируются индикаторы различных зон нагрева.

Примечание: Чтобы включить плиту, если активирована функция безопасности для детей, отключите её, удерживая клавишу (2.13) в течение 3 секунд.

2.3 Активация конфорки. Активируйте конфорку, на которой размещена посуда, нажав на соответствующую клавишу (2.3.1, 2.3.2) или нажав + (2.4.2).

Примечание: Если вы тратите более пяти секунд на выбор конфорки, плита автоматически выключается в качестве меры безопасности.

2.4 Выбор мощности. Отрегулируйте её, проведя пальцем по полосе (2.4.1) или нажимая + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Конфорка двойная, тройная. После выбора мощности нажмите, и включится двойная конфорка (2.5.1, 2.5.3). Если нажать снова (2.5.2) или (2.5.4), включится тройная конфорка. Для отмены нажмите ( , , , ). 2.6 Конфорка-фонтан. Эту конфорку можно использовать в круглой форме или совместно, как конфорку-фонтан. Нажмите для активации и нажмите снова для деактивации.

Рекомендация: В моделях с галогенными конфорками свет настолько интенсивный, что рекомендуется не смотреть прямо на него, когда конфорка работает без посуды.

ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени L. При подключении плиты цифры часов мигают и показывают 12:00 (2.7.1). Установите время с помощью клавиш +, (2.7.2). Выполните ту же операцию каждый раз, когда происходит отключение или перебой в подаче электроэнергии.

Для изменения времени нажмите и удерживайте клавишу (2.7.3) в течение пяти секунд. Часы начнут мигать, и вы услышите звуковой сигнал. Установите время с помощью клавиш ^+ и —.

2.8 ВЫБОР ТАЙМЕРА.

Модели abc: После активации конфорки и выбора мощности у вас есть пять секунд, в течение которых индикатор мигает, чтобы нажать клавишу (2.8.1). Выберите необходимое время, нажимая ^+ ,- (2.8.2). Через пять секунд время будет подтверждено, и на дисплее отобразятся время и светящаяся точка под значком таймера (2.8.3). Чтобы изменить или просмотреть оставшееся время, нажмите на значок таймера (2.8.4). Чтобы отменить программирование, нажмите клавиши ^+ , одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и выбора мощности нажмите клавишу ^+ на часах. Появится 00 и одна [точка] на каждой конфорке (2.8.6). Нажмите + на конфорке, которую нужно установить на таймер, и она начнет мигать (2.8.7). Выберите время с помощью +

на часах (2.8.8). Через пять секунд время будет подтверждено, и на дисплее будут попеременно отображаться мощность и [индикация] на конфорке с таймером. По истечении времени прозвучит звуковой сигнал, и индикатор начнет мигать. Чтобы отменить таймер, нажмите — на значке, пока не увидите [нужное].

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Модель e: После активации конфорки и выбора мощности снова нажмите клавишу выбора конфорки, которую нужно установить на таймер, появится [индикация]. (2.8.11). Выберите время с помощью +, (2.8.12) и подтвердите, снова нажав клавишу конфорки с таймером (2.8.13). Мощность будет отображаться с точкой, указывающей, что конфорка находится на таймере. Звуковой сигнал и индикация предупредят, что время истекло (2.8.14). Нажмите любую клавишу, и звуковой сигнал исчезнет.

Примечание: Таймер автоматически выключится, если для выбора времени потребуется более 10 секунд.

Примечания по таймеру: Если уровень мощности равен 9, максимальное время таймера составит 60 минут. Если он другой, максимум может быть 99 минут.

После истечения времени звуковой сигнал будет звучать, пока вы не нажмете любую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Быстро достигает максимальной температуры Tmax и автоматически переходит в режим поддержания температуры.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите на дисплее выбранной конфорки (2.9.1). У вас есть пять секунд, чтобы выбрать желаемый уровень, рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее будут попеременно отображаться [индикация] и мощность. При достижении максимальной температуры Tmax исчезает R и появляется мощность поддержания. Конфорка продолжит работать в обычном режиме. Если вы хотите отменить быстрый нагрев, нажмите на значок запрограммированной конфорки и выберите новую мощность.

Модели с быстрым нагревом: выберите низкую мощность, затем нажмите кнопку увеличения, пока не появится цифра 9 и точка (9.2.9.3). Отрегулируйте мощность, рекомендуется уровень 3–6 (2.9.4). Через пять секунд быстрый нагрев будет подтвержден, и на дисплее появится мощность с точкой (2.9.5). При достижении максимальной температуры точка исчезнет, и конфорка продолжит работать в обычном режиме. Чтобы отменить функцию, нажмите кнопку запрограммированной конфорки и выберите новую мощность.

2.10 Конфорки с ручками. Убедитесь, что выбранная конфорка соответствует той, которую вы хотите использовать (2.10.1). Поверните ручку в нужное положение, загорится индикатор работы (2.10.2), который также указывает на остаточное тепло, когда конфорка выключена.

На моделях с двойной или тройной конфоркой поворот ручки влево регулирует часть конфорки, а поворот вправо — всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность конфорки, которую хотите выключить. 2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение времени, зависящего от выбранной мощности, и на горячих конфорках отображается символ H или точка. Не прикасайтесь к этим конфоркам, существует риск ожога.

Внимание: если произойдет отключение электроэнергии, при восстановлении питания индикатор H не будет отображаться, даже если зона нагрева еще горячая. Учитывайте это обстоятельство.

2.13 Функция блокировки. Для предотвращения вмешательства детей. Удерживайте кнопку нажатой в течение 3 секунд, чтобы активировать блокировку. Для разблокировки повторите операцию.

Рекомендации:

Избегайте ударов посуды о стекло. - Алюминиевая посуда не рекомендуется, так как она может оставлять пятна на стекле, если только дно не защищено нержавеющей сталью. - Конфорки не должны работать без посуды. - Дно посуды должно быть плоским и сухим.

• Следите, чтобы диаметр посуды был больше или равен размеру конфорки, и центрируйте ее на конфорке. Старайтесь не двигать посуду, чтобы не поцарапать стекло.
• Используйте прибор только для приготовления пищи. Не используйте плиту в качестве рабочей поверхности. Не лейте холодную воду на горячую плиту.

Внимание: периодическое включение и выключение зон нагрева не является неисправностью. Они работают с более или менее длительными циклами включения и выключения в зависимости от выбранной мощности.

3

Техническое обслуживание и чистка

Не используйте пароочиститель. - Часто протирайте поверхность плиты, когда она уже остыла. Не используйте абразивные средства или губки. Протирайте влажной тканью с мыльной водой (3.1.1). - После очистки тщательно протрите специальными средствами для стеклокерамики. Рекомендуем VITRO-CLEN для очистки и ухода за вашей стеклокерамической плитой. - Сильно пригоревшие загрязнения удаляйте скребком для стекла (3.1.2). - Если по неосторожности на плиту попал сахар, сахаросодержащие продукты или пластик, немедленно удалите их скребком, пока плита еще горячая. В противном случае могут остаться несмываемые пятна. - Используйте лезвие скребка в хорошем состоянии, заменяйте его при малейшем износе.

Безопасность

• Цепь питания, питающая плиту, должна иметь автоматический выключатель с размыканием всех полюсов и расстоянием между контактами не менее 3 мм.
• Установка плиты должна выполняться квалифицированным установщиком, который будет следовать инструкциям и схемам производителя.
• Установка должна быть рассчитана на максимальную мощность, указанную на табличке с характеристиками, и на розетку с заземлением, соответствующим нормативам.
• Если кабель поврежден, его должен заменить сервисный центр или квалифицированный персонал, чтобы избежать опасности.
• Плита оснащена внутренним ограничителем температуры, который отключает плиту в случае чрезмерного нагрева.
• После каждого использования отключайте плиту с помощью ее контроллера.
• Если поверхность стекла треснула или разбилась, немедленно отключите прибор от сети, чтобы избежать возможного поражения электрическим током. Не используйте плиту и не меняйте стекло самостоятельно (4.1.1).
• В случае перелива жидкости на сенсорные клавиши плита отключится и подаст звуковой сигнал (4.1.2).
• Если вы удерживаете какой-либо датчик слишком долго или какой-либо предмет активирует датчики, плита отключится и подаст звуковой сигнал (4.1.3). Не ставьте на датчики посуду с горячим дном, так как можно обжечься, нажимая на них (4.1.3).
• Держите маленьких детей подальше: поверхности нагрева могут сильно нагреваться во время работы. Используйте систему блокировки, чтобы дети не могли играть с органами управления.
• Этот прибор не предназначен для использования лицами с ограниченными возможностями.
• Всегда находитесь рядом при приготовлении блюд или продуктов с жиром или маслом. Чрезмерный нагрев может привести к их воспламенению.
• Если плита установлена над выдвижным ящиком, в нём нельзя хранить легковоспламеняющиеся предметы.

Окружающая среда

Плита была спроектирована с учётом защиты окружающей среды.

Берегите окружающую среду. Используйте соответствующую мощность для каждого вида приготовления и выбирайте посуду подходящего размера для количества приготавливаемой пищи. Когда дно посуды и диаметр зоны нагрева совпадают, передача тепла оптимальна. По окончании приготовления, если хотите, оставьте посуду на том же месте, чтобы использовать остаточное тепло. Так вы сэкономите энергию.

Всегда используйте крышку, когда это возможно, чтобы уменьшить потери тепла из-за испарения.

Утилизация отходов электрического и электронного оборудования.

Не выбрасывайте приборы вместе с обычными бытовыми отходами.

Сдайте вашу плиту в специальный пункт приёма.

Переработка бытовой техники предотвращает негативные последствия для здоровья и окружающей среды и позволяет сэкономить энергию и ресурсы.

Для получения дополнительной информации обращайтесь в местные органы власти или в магазин, где вы приобрели плиту.

Руководство по эксплуатации

Очень важно: перед использованием плиты полностью прочтите данное руководство.

Тексты и рисунки в данном руководстве взаимосвязаны.

Идентификация

Определите модель вашей плиты ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l", "m", "n", "o"), сравнив количество и расположение конфорок с изображениями.

1 Установка

1.1 Распаковка. Снимите все защитные элементы. 1.2 Установка в мебель. Всегда учитывайте данные, указанные на табличке с характеристиками (1.2.1), и размеры мебели, в которую будет устанавливаться плита (1.2.2, 1.2.3). Если под плитой не требуется устанавливать духовой шкаф, необходимо установить защитную панель в соответствии с указанными размерами (1.2.4). Приклейте пенополиуретановое уплотнение по периметру плиты для обеспечения полной герметичности (1.2.5). Переверните плиту и вставьте ее в вырез в мебели (1.2.6). Закрепите плиту на мебели с помощью четырех крепежных элементов (1.2.7). Не используйте трудноудаляемые материалы, например, силикон. 1.3 Подключение к электрической сети. В комплекте с плитой всегда поставляется электрический кабель.

Кабель имеет пять жил: a) темно-синий, b) светло-синий, c) коричневый, d) красный, e) желто-зеленый. (1.3.1) Для плиты, рассчитанной на 230 В~ (1.3.2) Для плиты, рассчитанной на 220-240 В~: обратитесь к таблице (1.3.3) - Общая мощность: плита 60 см, 6,8 кВт; плита >60 см, 7,8 кВт

220-240 В~ Номинальный ток на фазу

Плита 60 см $0 A

Плита 60 см | 34 A

• Если тип подключения не 220-240 В~, отсоедините кабель и выполните подключение в соответствии со схемами (1.3.3, 1.3.4).

220-240V 3~ Int.	Nominala faseka
60 cm-ko plaka	14 A
>60 cm-ko plaka	16,5 A
380-415V 3N~ Int.	Nominala faseka
60 cm-ko plaka	11 A
>60 cm-ko plaka	13 A
380-415V 2N~ Int.	Nominala faseka
60 cm-ko plaka	16 A
>60 cm-ko plaka	19 A
Aparatu honek Europaoko 73/23/CEE eta89/336/CEE zuzentarauak betetzen ditu.

Рекомендация: Плита должна быть установлена квалифицированным установщиком, который должен следовать инструкциям и схемам производителя.

Использование

На стеклокерамических нагревательных конфорках можно использовать глиняную, медную или нержавеющую посуду. Алюминиевая посуда, однако, не рекомендуется, так как она может оставлять пятна на стекле плиты.

2.1 Выбор зоны приготовления. У вас есть несколько конфорок для размещения посуды. Выберите подходящую, учитывая размер используемой посуды. 2.2 Включение плиты. Нажмите и удерживайте клавишу 3 секунды, и плита включится. На всех зонах нагрева активируются индикаторы.

Примечание: Если активирована функция защиты от детей, перед выбором ее необходимо отключить. Для этого нажмите и удерживайте клавишу 3 секунды (2.13).

2.3 Активация конфорки. Активируйте конфорку, на которой вы разместили посуду, нажав соответствующую клавишу

нажмите (2.4.2) (2.3.1, 2.3.2) или +

Примечание: у вас есть 5 секунд, чтобы выбрать конфорку. Если это время истечет и вы не выберете

конфорку, плита автоматически выключится в качестве меры безопасности.

2.4 Выбор мощности. Выберите желаемую мощность, проведя пальцем по полосе (2.4.1) или используя клавиши + или - (2.4.2, 2.4.3).

СПЕЦИАЛЬНЫЕ КОНФОРКИ

2.5 Двойная конфорка, тройная конфорка. После выбора мощности нажмите , и активируется двойная конфорка (2.5.1, 2.5.3). Если вы снова нажмете (2.5.2) или (2.5.4), активируется тройная конфорка. Чтобы отключить специальные конфорки, нажмите ( , , , ). 2.6 Конфорка для посуды. Эту конфорку можно использовать в круговом режиме или вместе с другой в качестве конфорки для посуды. Чтобы активировать эту конфорку, нажмите . Если вы нажмете снова, она отключится.

Рекомендация: В моделях с галогенными конфорками, когда конфорка включена, рекомендуется не смотреть прямо на конфорку без посуды на ней, так как свет очень яркий.

ФУНКЦИИ ТАЙМЕРА

2.7 Установка времени L. При подключении плиты цифры часов начинают мигать и показывают 1200 (2.7.1). Чтобы установить желаемое время, нажимайте клавиши + или - (2.7.2). То же самое делайте при каждом отключении плиты или перебоях с электропитанием.

Чтобы изменить время, нажмите и удерживайте клавишу L в течение 5 секунд (2.7.3). Часы начнут мигать, и вы услышите звуковой сигнал. Выберите желаемое время, нажимая клавиши + или -.

2.8 Выбор длительности

Модели abc: После активации конфорки и выбора мощности у вас есть 5 секунд, чтобы нажать на мигающий символ 山 (2.8.1). Выберите желаемую длительность, нажимая клавиши + или - (2.8.2). По истечении пяти секунд выбранная длительность будет подтверждена, и под значком таймера конфорки появятся выбранное время и мигающая точка (2.8.3). Чтобы изменить длительность или посмотреть оставшееся время, снова нажмите на значок таймера конфорки (2.8.4). Чтобы отменить программирование, нажмите клавиши + и - одновременно (2.8.5).

Модели dfghkmo: После активации конфорки и

выбора мощности нажмите клавишу + над часами. На каждой конфорке появятся 00 и (2.8.6). Нажмите клавишу + конфорки, которую нужно таймировать, и изображение начнет мигать (2.8.7). Выберите длительность, нажимая клавиши + и - над часами (2.8.8). Через 5 секунд выбранная длительность будет подтверждена, и на таймируемой конфорке будут попеременно отображаться мощность и . По истечении времени раздастся звуковой сигнал, и изображение 00 начнет мигать. Чтобы отменить таймирование, нажимайте клавишу - над значком 00, пока не увидите 00.

Примечание: Если вы тратите более 10 секунд на выбор длительности, таймер автоматически выключится.

Пример: После активации конфорки и выбора мощности нажмите клавишу выбора конфорки, которую нужно таймировать. Появится символ . (2.8.11). Выберите продолжительность, нажимая клавиши + (2.8.12), и подтвердите, снова нажав клавишу таймируемой конфорки (2.8.13). Рядом с выбранной мощностью появится точка; эта точка будет указывать на то, что для конфорки установлена продолжительность. Звуковой сигнал и появление символа - означают, что время истекло (2.8.14). Нажмите любую клавишу, и звук исчезнет.

Примечание: если при выборе продолжительности вы задаете более 10 секунд, таймер автоматически выключится.

При таймировании учитывайте

следующее: Если максимальный уровень мощности равен 9, максимальное время таймера составит 60 минут. Если уровень мощности другой, продолжительность таймера может составлять 99 минут. По истечении времени будет звучать сигнал, пока вы не нажмете любую другую клавишу.

ФУНКЦИИ ПРОГРАММИРОВАНИЯ

2.9 Быстрый нагрев. Достигается максимальная температура немедленно, затем автоматически переходит к поддерживающей температуре.

Модели abc: Активируйте конфорку и установите максимальную мощность. Нажмите 110, и на дисплее выбранной конфорки появится R (2.9.1). У вас есть 5 секунд, чтобы выбрать желаемый уровень. Рекомендуется выбирать между уровнями 3 и 6 (2.9.2). Через 5 секунд быстрый нагрев будет подтвержден, и будут попеременно отображаться символ R и мощность. После достижения максимальной температуры символ R

исчезнет, и будет отображаться только поддерживающая мощность. Конфорка продолжит работу в обычном режиме. Если вы хотите отключить функцию быстрого нагрева, нажмите на значок запрограммированной конфорки и выберите другую мощность.

Модели dfghjklmo: Выберите конфорку и установите максимальную мощность, нажимая клавишу +, пока не увидите 9 (9 и точка) (2.9.3). Регулируйте мощность, нажимая клавишу. Рекомендуется выбирать между уровнями 3 и 6 (2.9.4). Через 5 секунд быстрый нагрев будет подтвержден, и будут отображаться мощность и точка (2.9.5). После достижения максимальной температуры точка исчезнет, и конфорка продолжит работу в обычном режиме. Чтобы отменить функцию, нажмите клавишу запрограммированной конфорки и выберите другую мощность.

2.10 Стеклокерамические панели с ручками. Убедитесь, что конфорка, на которую вы воздействуете, та, которую вы хотите использовать (2.10.1). Поверните ручку в нужном направлении, и загорится индикатор работы (2.10.2). Этот индикатор также указывает на то, что конфорка еще горячая после выключения.

В моделях с двойной конфоркой или конфоркой-решеткой поворот ручки влево регулирует часть конфорки, а поворот вправо — всю конфорку (2.10.3).

2.11 Выключение конфорки. Выберите мощность на конфорке, которую хотите выключить.

2.12 Остаточное тепло. После использования плиты конфорки остаются горячими в течение некоторого времени в зависимости от выбранной мощности, и на конфорках, которые еще горячие, будет отображаться H или точка. Не прикасайтесь к этим конфоркам, так как можно обжечься.

Ohara: Argindarra mozten bada, berriro datorrenean, ez da H irudia ikusiko, nahiz eta kozinatzeko erabili den aldea oraindik bero egon. Beraz, kontuan izan hori.

2.13 Blokeo-funtzioa. Haurrek plaka erabil ez dezaten, sakatu tekla 3 segundoz, eta horrela blokeoa aktibatuko duzu. Desblokeatzeko, berriro egin gauza bera.

Gomendioak:

Ez eman kolperik ontziekin kristalaren gainean.

Aluminiozko ontziak ez dira gomendatzen, beiraren gainean orbanak sor ditzaketelako, ez bada altzairu herdoilgaitzezko babesa dutela azpian.

Bero-fokuek ez dute funtzionatu behar gainean ontzirik ez badute. - Ontziaren azpiak laua izan behar du eta siku egon behar du. Ziurtatu ontziek erabiliko duzun fokuaren diametroa edo handiagoa dutela, eta ontzia bero fokuaren gainean jartzerakoan, fokuaren erdi-erdian jarri. - Ahal bada ez mugitu ontziak, beiran markak egin daitezke-eta. - Plaka janariak prestatzeko baino ez erabili; inoiz ez lan-mahai bezala. - Ez isuri zuzenean ur hotzik oraindik bero dagoen plakaren gainean.

Adi: Kozinatzeko guneen etenkako funtzionamenduak ez du esan nahi matxuratuta daudenik. Aukeratutako potentziaren arabera tarte luzeagoetan edo laburragoetan piztuta edo itzalita izango dira.

3

Mantentzea eta garbitzea

• Ez erabili lurrunez garbitzeko inolako makinarik.
• Garbitu sarri zure plakaren gainazala, hozten denean. Ez erabili produktu edo esponja urratzailerik. Garbitzeko, erabili zapi umela eta xaboia (3.1.1)
• Astean behin, plaka erabat garbitu bitrozeramikarako produktu bereziekin. Zure bitrozeramika garbitzeko eta zaintzeko VITROCLEN gomendatzen dizugu. Gogor itsatsitako zikinkeria kentzeko, erabili beirak garbitzeko errasketa berezi bat (3.1.2)
• Deskuiduan, plaka gainean azukrea edo azukrea duen zerbait edo plastikoa erretzen bada, garbitu lehenbailehen, plaka bero dagoen bitartean; bestela, orbanak geldi daitezke betiko. Errasketaren hortzak egoera onean beharko du; hala ez bada, aldatu.

4

Segurtasuna

• Плакарен sareko zirkuituak argindar-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3mm-ko distantzia izan behar da.
• Плака, baimena duen instalatzaile batek instalatu beharko du, instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraituta.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentziara egokitu behar da, eta korronte elektrikoaren hargunea arauzko lur-hargunera. Kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile kualifikatu batek ordeztu behar du, arriskua saihesteko.
• Fokuak barruko tenperatura mugatzen duen gailu bat dauka, plaka gehiegi berotzen bada fokua deskonektatzen duena.
• Fokua erabili ondoren dagokion aginteaz itzali.
• Beirazko gainazala pitzatu edo hausten bada, deskonektatu plaka saretik berehala, gerta daitezkeen txoke elektrikoak ekiditeko. Ez erabili plaka beira aldatu arte (4.1.1).
• Janariak gainezka egiten badu eta aginte-teklen gainera erortzen bada, plaka gelditu egingo da eta soinu bat entzungo da (4.1.2).
• Sentsoreei denbora luzez sakatzen badiozu edo objekturen bat dagoelako sentsoreak aktibatuta badaude, plaka gelditu egingo da, eta soinu bat entzungo da (4.1.3).
• Ez jarri azpia bero duten ontziak sentsoreen gainean, sentsoreak sakatzerakoan erre zaitezke eta (4.1.3). Haur txikiak plakatik urrun egon daitezela, berotzen diren gainazalak asko berotu daitezke eta plaka martxan dagoenean. Erabili blokeo-sistema haurrek aginteekin jolastu ez dezaten.
• Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.
• Egon beti plakatik hurbil koipe edo olioa duten jakiak prestatzen ari zarenean. Asko berotzen badira, su har dezakete eta.
• Plaka kaxoi baten gainean instalatuta badago, ez gorde kaxoi horretan su har dezaketen objekturik.

Окружающая среда

Варочная панель разработана с учетом защиты окружающей среды. Она бережно относится к природе. Всегда используйте мощность, соответствующую каждому блюду, и при выборе посуды всегда учитывайте количество пищи, которое вы собираетесь приготовить. Тепло передается лучше всего, когда дно посуды и диаметр зоны нагрева совпадают.

Когда вы закончите готовить, вы можете оставить посуду на той конфорке, где вы ее готовили; таким образом, вы сможете использовать остаточное тепло и сэкономить энергию. Всегда используйте крышки для поддержания температуры, так как тепло теряется через пар.

Утилизация отходов электрического и электронного оборудования.

Не смешивайте прибор с обычными бытовыми отходами. Сдайте вашу варочную панель в специальный центр сбора отходов.

Переработка бытовой техники предотвращает вредные последствия для здоровья и окружающей среды, а также позволяет экономить энергию и ресурсы.

Если вам нужна дополнительная информация, обратитесь в местные органы власти или в магазин, где вы приобрели варочную панель.
