MANUAL DE USUARIO 2VFT400AS FAGOR

no hi desis objectes infl amables.galego

49 220-240V 3~ Int. nominal por fasesPlaca de 60 cm 14 APlaca >60cm 16,5 A380-415V 3N~ Int. nominal por fasesPlaca de 60 cm 11 APlaca >60cm 13 A380-415V 2N~ Int. nominal por fasesPlaca de 60 cm 16 APlaca >60cm 19 AEste aparato é conforme ás directivas europeas 73/23/CEE e 89/336/CEERecomendación: A instalación da placa débese efectuar por un instalador autorizado, que seguirá as instrucións e esquemas do fabricante. 1

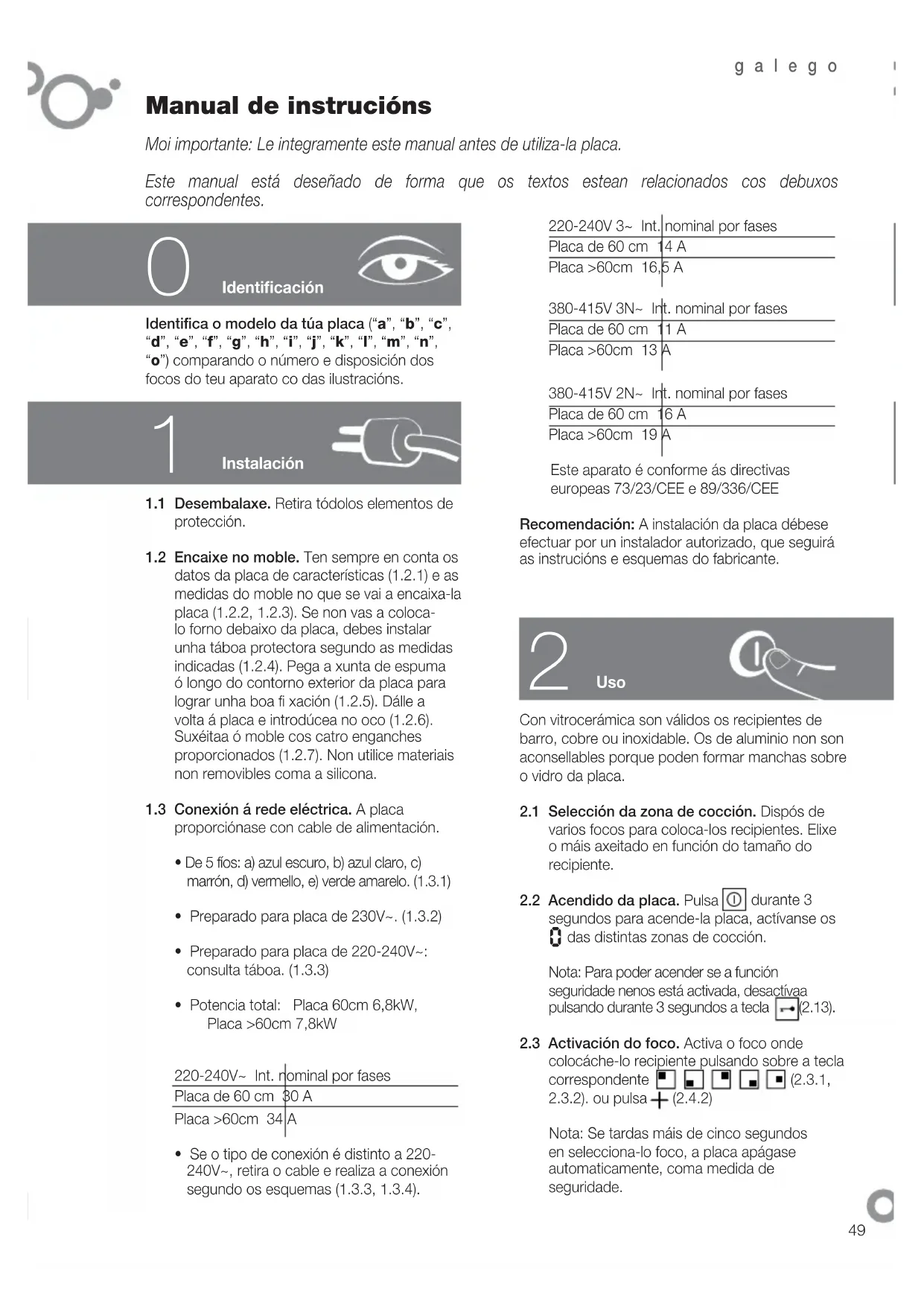

Manual de instrucións

Moi importante: Le integramente este manual antes de utiliza-la placa.

Identifi ca o modelo da túa placa (“a”, “b”, “c”,

“d”, “e”, “f”, “g”, “h”, “i”, “j”, “k”, “l”, “m”, “n”, “o”) comparando o número e disposición dos focos do teu aparato co das ilustracións.1.1 Desembalaxe. Retira tódolos elementos de protección.1.2 Encaixe no moble. Ten sempre en conta os datos da placa de características (1.2.1) e as medidas do moble no que se vai a encaixa-la placa (1.2.2, 1.2.3). Se non vas a coloca-lo forno debaixo da placa, debes instalar unha táboa protectora segundo as medidas indicadas (1.2.4). Pega a xunta de espuma ó longo do contorno exterior da placa para lograr unha boa fi xación (1.2.5). Dálle a volta á placa e introdúcea no oco (1.2.6). Suxéitaa ó moble cos catro enganches proporcionados (1.2.7). Non utilice materiais non removibles coma a silicona.1.3 Conexión á rede eléctrica. A placa proporciónase con cable de alimentación.• De 5 fíos: a) azul escuro, b) azul claro, c) marrón, d) vermello, e) verde amarelo. (1.3.1)• Preparado para placa de 230V~. (1.3.2)• Preparado para placa de 220-240V~: consulta táboa. (1.3.3)• Potencia total: Placa 60cm 6,8kW, Placa >60cm 7,8kW220-240V~ Int. nominal por fasesPlaca de 60 cm 30 APlaca >60cm 34 A• Se o tipo de conexión é distinto a 220-240V~, retira o cable e realiza a conexión segundo os esquemas (1.3.3, 1.3.4). 0

Identifi cación Con vitrocerámica son válidos os recipientes de barro, cobre ou inoxidable. Os de aluminio non son aconsellables porque poden formar manchas sobre o vidro da placa.2.1 Selección da zona de cocción. Dispós de varios focos para coloca-los recipientes. Elixe o máis axeitado en función do tamaño do recipiente.2.2 Acendido da placa. Pulsa

durante 3 segundos para acende-la placa, actívanse os 0 das distintas zonas de cocción. Nota: Para poder acender se a función seguridade nenos está activada, desactívaa pulsando durante 3 segundos a tecla

(2.13).2.3 Activación do foco. Activa o foco onde colocáche-lo recipiente pulsando sobre a tecla correspondente (2.3.1, 2.3.2). ou pulsa

(2.4.2) Nota: Se tardas máis de cinco segundos en selecciona-lo foco, a placa apágase automaticamente, coma medida de seguridade.galego

sobre o reloxo (2.8.8). Tras cinco segundos,

automaticamente se tardas máis de 10

Modelos e: Unha vez activado un foco e

seleccionada a potencia, pulsa de novo

a tecla de selección do foco que se vai

a temporizar, aparece unha

automaticamente se tardas máis de 10

segundos en seleccionar o tempo.

Consideracións sobre a temporización: Se o

nivel de potencia é 9, o máximo tempo que se

vai a temporizar será de 60 min. Se é distinto, o

á máxima potencia. Pulsa

selecciona unha nova potencia.

halóxenos, a luz é tan intensa que se

limpeza • Non utilices un limpador de vapor.• Limpa a miúdo a superfi cie da túa placa cando xa estea fría. Non utilices produtos ou esponxas abrasivas. Limpa cun pano húmido e auga xabonosa (3.1.1).• Unha vez á semana, limpa en profundidade con produtos específi cos para vitrocerámicas. Recomendámosche VITRO-CLEN para a limpeza e conservación da túa vitrocerámica.• As sucidades fortemente adheridas elimínanse coa raspa de vidro (3.1.2).• Se por descoido se queima azucre, elementos azucrados ou plástico sobre a placa, elimínaos canto antes cunha raspa aínda en quente. De non facelo, poden quedar manchas permanentes.• Utiliza a coitela da rapa en perfecto estado, substitúea no caso de que presente algún deterioro. Modelos dfghjklmo: Selecciona un foco e pono á máxima potencia pulsando ata visualizar un 9 e un punto

(2.9.3). Regula a potencia pulsando , recoméndanse os niveis 3 a 6 (2.9.4). Tras cinco segundos, o quentamento rápido queda validado e visualizarase a potencia seguida dun punto (2.9.5). Alcanzada a temperatura máxima, o punto decimal desaparece e o foco seguirá funcionando de forma convencional. Para cancela-la función, pulsa a tecla do foco programado e selecciona unha nova potencia.2.10 Vitros con mandos. Asegúrate de que o foco que vas a accionar corresponde ó foco que queres utilizar (2.10.1). Xira o mando á posición desexada e acenderase o piloto de funcionamento (2.10.2) que tamén sinala a calor residual cando o foco se apaga. Nos modelos con foco dobre ou foco fonte, xirando o mando á esquerda, regúlase unha parte do foco e xirando o mando á dreita, regúlase o foco enteiro (2.10.3).2.11 Apagado do foco. Selecciona a potencia 0

do foco que desexas apagar. 2.12 Calor residual. Despois de utiliza-la placa, os focos mantéñense quentes por un tempo que varía en función da potencia seleccionada e visualízase unha

ou un punto nos focos aínda quentes. No toques eses focos, existe risco de queimarse.Atención: se se produce un corte de corrente eléctrica, ó restablecerse de novo, a indicación

non se visualizará aínda estando quente a zona de cocción. Ten en conta esta circunstancia.2.13 Función bloqueo. Para evitar manipulacións por parte dos nenos. Mantén pulsada a tecla

durante 3 segundos e activara-lo bloqueo. Para desbloquealo, repite a operación.Recomendacións:• Evita golpes dos recipientes sobre o cristal.• Os recipientes de aluminio non son aconsellables, pois poderían formar manchas sobre o vidro, a non ser que teñan fondo con protección de aceiro inoxidable.• Os focos de calor non deben funcionar sen recipiente.• A base do recipiente debe ser plana e estar seca.• Coida que os diámetros dos recipientes sexan maiores ou iguais ó foco que se vai a utilizar e céntrao sobre o foco de calor.• Procura non move-los recipientes, podería raiarse o vidro.• Utiliza o aparato só para a preparación de alimentos. Non utilíce-la placa coma mesa de traballo.• Non vertas auga fría directamente na placa cando estea quente.Atención: O funcionamento descontinuo das zonas de cocción, non é unha avaría. Funcionan en períodos de acendido e apagado máis ou menos longos en función da potencia desexada.galego

ás cantidades de alimento que se vaian a

preparar. Cando o fondo do recipiente e o

diámetro da zona de cocción teñen o mesmo

tamaño, a transmisión de calor é óptima.

Ó termina-la cocción, se o desexas, deixa o

Utiliza unha tapa sempre que podas para reduci-

residuos domésticos xerais.

Para máis información, contacta coas

instalador autorizado que seguirá as instrucións

e esquemas dos fabricantes.

• A instalación debe estar dimensionada

á potencia máxima indicada na placa de

características e a toma de corrente con toma

de terra regramentaria.

• Se o cable está danado, debe ser substituído

tempo ou hai algún obxecto activando os

sobre os sensores, pódeste queimar ó pulsalos

• Permanece sempre nas inmediacións ó cociñar

pratos ou alimentos con graxa ou aceite. A

calor excesiva pode facer que se infl amen.

• Se a placa está instalada por riba dun caixón,

non se deberán gardar obxectos infl amables.euskara

53 220-240V 3~ Int. Nominala faseka60 cm-ko plaka 14 A>60 cm-ko plaka 16,5 A380-415V 3N~ Int. Nominala faseka60 cm-ko plaka 11 A>60 cm-ko plaka 13 A380-415V 2N~ Int. Nominala faseka60 cm-ko plaka 16 A>60 cm-ko plaka 19 AAparatu honek Europako 73/23/CEE eta 89/336/CEE zuzentarauak betetzen ditu.Gomendioa: Plaka baimena duen instalatzaile batek instalatu beharko du, eta instalatzeko fabrikatzailearen instrukzioak eta eskemak jarraitu beharko ditu. 1
