РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FHS 21 IXHA S HOTPOINT ARISTON

При обращении в Центр Технического обслуживания

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №) Эти данные вы найдете на паспортной табличке, расположенной на изделии. Asistenţă ! Nu apelaţi niciodată la personal tehnic neautorizat. Comunicaţi:

• Slechts op enkele modellen aanwezig. Описание изделия Панель управления 1 Индикатор ТЕРМОСТАТА2 Регулятор ТЕРМОСТАТА3 Рукоятка ТАЙМЕРА *4 Рукоятка ПРОГРАММЫ5 ЭЛЕКТРОННЫЙ программер *

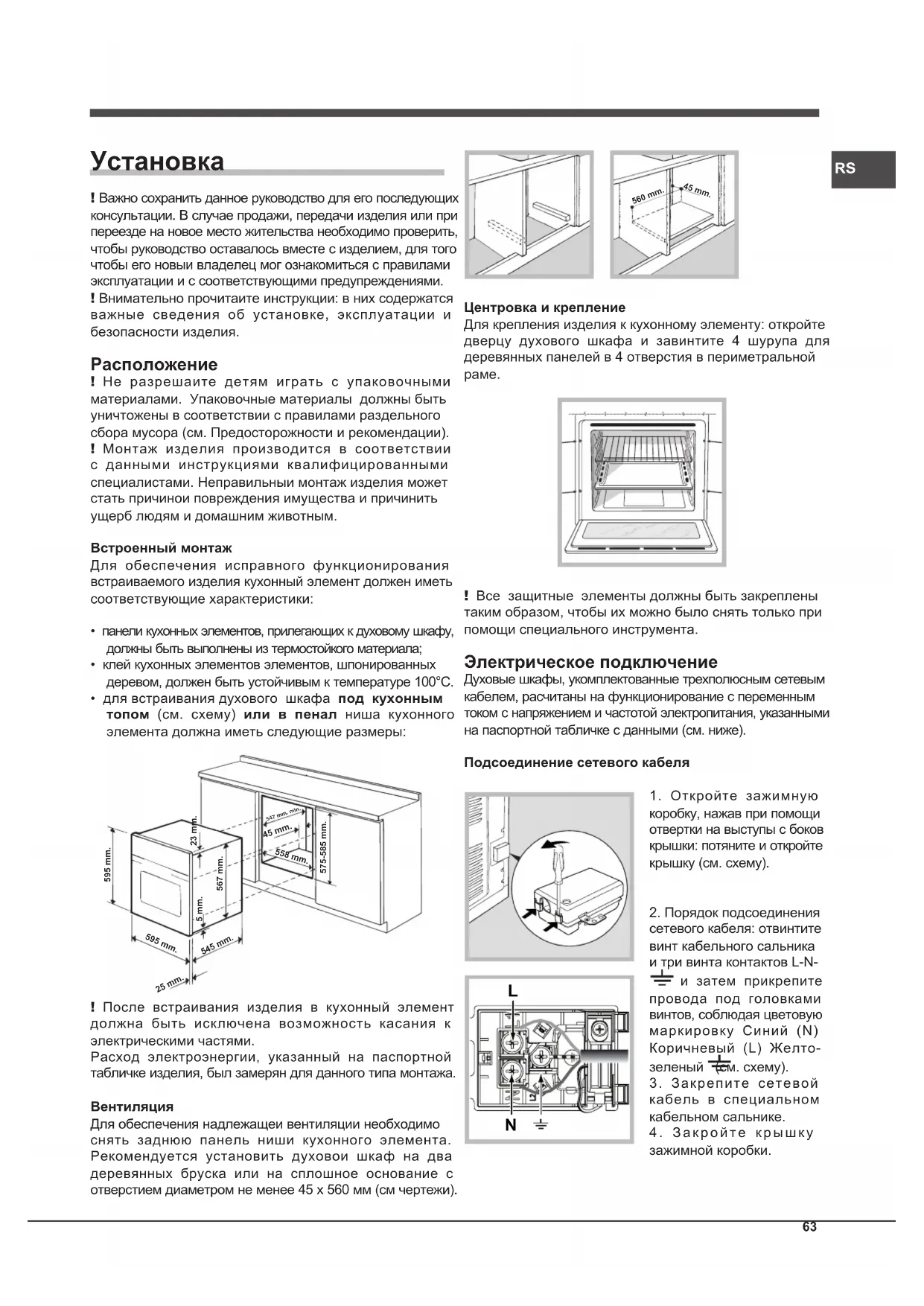

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новыи владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями. ! Внимательно прочитаите инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия. Расположение ! Не разрешаите детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации). ! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильныи монтаж изделия может стать причинои повреждения имущества и причинить ущерб людям и домашним животным. Встроенный монтаж Для обеспечения исправного функционирования встраиваемого изделия кухонный элемент должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны быть выполнены из термостойкого материала;

• клей кухонных элементов элементов, шпонированных деревом, должен быть устойчивым к температуре 100°C.

• для встраивания духового шкафа под кухонным топом (см. схему) или в пенал ниша кухонного элемента должна иметь следующие размеры: 595 mm. 595 mm. 25 mm. 545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.558 mm. 547 mm. min. ! После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями. Расход электроэнергии, указанный на паспортной табличке изделия, был замерян для данного типа монтажа.

Для обеспечения надлежащеи вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовои шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм (см чертежи). 560 mm. 45 mm. Центровка и крепление Для крепления изделия к кухонному элементу: откройте дверцу духового шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в периметральной

! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента. Электрическое подключение Духовые шкафы, укомплектованные трехполюсным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке с данными (см. ниже). Подсоединение сетевого кабеля

1. Откройте зажимную

коробку, нажав при помощи отвертки на выступы с боков крышки: потяните и откройте крышку (см. схему).

2. Порядок подсоединения

сетевого кабеля: отвинтите винт кабельного сальника и три винта контактов L-N- и затем прикрепите провода под головками винтов, соблюдая цветовую маркировку Синий (N) Коричневый (L) Желто- зеленый (см. схему).

3. Закрепите сетевой

кабель в специальном кабельном сальнике.

Подсоединение сетевого шнура изделия к сети электропитания Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке (см. сбоку). В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C (например, задняя панель духового шкафа). ! Электромонтер несет ответственность за правильное подключение изделия к электрическои сети и за соблюдение правил безопасности. Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;

• напряжение и частота тока сети должны соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники. ! Изделие должно быть установлено таким образом, чтобы электрическии провод и сетевая розетка были легко доступны. ! Электрическии провод изделия не должен быть согнут

! Регулярно проверяите состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание). ! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании. ПАСПОРТНАЯ ТАБЛИЧКА

ширина 43,5 см. высота 32,4 см. глубина 45,0 см.

65 л Электрическое подключение напряжение 220 – 240 В ~ 50/60 Гц или 50 Гц (см. паспортную табличку) макс. поглощаемая мощность 2250 Вт МАРКИРОВКА ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ Директива 2002/40/СЕ об этикетках электрических духовых шкафов. Норматив EN 50304 Расход электроэнергии Натуральная конвекция – функция нагревания: Традициональная духовка Данное изделие соответствует следующим Директивам Европейского сообщества: - 2006/95/CEE от 12/12/06 (Низкое напряжение) и последующим

- 2004/108/CEE от 15/12/04 (Электромагнитная совместимость) и последующим изменениям - 93/68/CEE от 22/07/93 и последующим изменениям. - 2012/19/CE и последующим изменениям. - 1275/2008 standby/off mode.

• Только для моделей с направляющими, изготовленными методом вытяжки.65

Включение и эксплуатация ВНИМАНИЕ! Духовой шкаф укомплектован системой блокировки решеток, позволяющей вынимать их из духовки не полностью (1).Для полного вынимания решеток достаточно поднять их, как показано на схеме, взяв их за передний край, и потянуть на себя (2). ! При первом включении духового шкафа рекомендуем прокалить его примерно в течение 30 минут при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа. Включение духового шкафа 1. Выберите нужную программу приготовления при помощи рукоятки ПРОГРАММЫ.2. Выберите температуру при помощи регулятора ТЕРМОСТАТ. В специальной таблице приводится перечень типов приготовления с соответствующими рекомендуемыми температурами (см. Программы).3. Включенный индикатор ТЕРМОСТАТА означает текущую фазу нагрева духовки до заданной температуры.4. В процессе приготовления в любой момент можно:- изменить программу приготовления при помощи рукоятки ПРОГРАММЫ;- изменить температуру при помощи регулятора ТЕРМОСТАТ; - прервать приготовление, повернув рукоятку ПРОГРАММЫ в положение «0».! Никогда не ставьте никакие предметы на дно духового шкафа, так как они могут повредить эмалированное покрытие.! Всегда ставьте посуду на прилагающуюся решетку.Охладительная вентиляцияДля понижения температуры вокруг работающего духового шкафа некоторые модели оснащаются охладительным вентилятором. Этот вентилятор направляет струю воздуха между панелью управления и дверцей духового шкафа.! По завершении приготовления вентилятор продолжает работать вплоть до надлежащего охлаждения духовки.Освещение духового шкафаЗагорается при выборе при помощи рукоятки ПРОГРАММЫ. Остается включенной при выборе программы приготовления. Порядок использования таймера* 1. Прежде всго необходимо завести таймер, повернув рукоятку ТАЙМЕР по часовой стрелке почти на один полный оборот.2. Поворачивая рукоятку обратно, против часовой стрелки, задается нужное время – минуты на рукоятке ТАЙМЕРА должны совпасть с отметками времени на панели управления.3. Таймер отсчитывает время в обратном порядке: по истечении заданного времени раздается звуковой сигнал.! Таймер не управляет включением или выключением духового шкафа. Электронный таймер программирования выпечки*

Программирование часов ! Часы можно настроить как при выключенном духовом шкафу, так и при включенном, при условии что не было задано время окончания выпечки.После подключения к электрической сети или после отключения электроэнергии, начнет мигать икона и четыре цифры на ДИСПЛЕЕ.1. Нажмите несколько раз кнопку и удерживайте до тех пор, пока на ДИСПЛЕЕ не замигает икона и четыре цифровых значения;2. при помощи “ ” и “ ” регулируется время; при их удерживании цифры меняются быстрее, что облегчает установку.3. подождите 10 сек. или нажмите снова на кнопку для фиксирования установки. Программирование таймера ! Данная функция не прерывает процесса выпечки и не зависит от работы духового шкафа. Она позволяет только включить звуковой сигнал по истечении заданного времени.

• Имеется только в некоторых моделях.66

1. Нажмите несколько раз кнопку до тех пор, пока

на ДИСПЛЕЕ не замигает символ и три цифровые

2. при помощи “ ” и “ ” регулируется время; при их

удерживании цифры меняются быстрее, что облегчает

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки. На дисплее будет показан обратный отсчет времени, по завершении которого включится звуковой сигнал. Программирование выпечки ! Запрограммировать готовку можно только после выбора соответствующей программы. Порядок программирования продолжительности

1. Нажмите несколько раз кнопку до тех пор, пока

на ДИСПЛЕЕ не замигает символ и три цифровые

2. при помощи “ ” и “ ” регулируется время; при их

удерживании цифры меняются быстрее, что облегчает

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки.

4. по истечении заданного времени на дисплее

показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом. Для ее остановки нажмите любую кнопку.

• Пример: в 9.00 вы программируете выпечку, на которую потребуется 1 час 15 минут. Приготовление автоматически завершится в 10:15. Порядок программирования окончания выпечки ! Запрограммировать окончание выпечки можно только после настройки ее продолжительности.

1. Выполните операции с пункта 1 по пункт 3, в

которых описывается порядок программирования продолжительности;

2. затем нажмите несколько раз кнопку до тех пор,

пока на ДИСПЛЕЕ не замигает символ и четыре цифровых значения;

3. при помощи “ ” и “ ” регулируется время окончания

готовки; при их удерживании цифры меняются быстрее, что облегчает установку.

4. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки.

5. по истечении заданного времени на дисплее

показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом. Для ее остановки нажмите любую кнопку. Включенные символы и указывают, что произведено программирование. На ДИСПЛЕЕ попеременно показывается время окончания и продолжительность выпечки.

• Пример: в 9:00 Вы программируете продолжительность 1 час. В 12:30 планируется завершить цикл. Программа автоматически запускается в 11:30. Отмена программирования Порядок отмены запрограммированного значения:

• нажимать на кнопку до тех пор, пока на дисплее не начнет мигать символ установки, который нужно отменить, и цифры. Нажимать на кнопку “ ” до тех пор, пока на дисплее не появятся цифры 00:00.

• одновременно нажать и удерживать кнопки “ ” и “ ”; таким образом отменяются все заданные установки, включая таймер.

! Для всех программ можно задать температуру от 60°C до МАКС кроме:

• ГРИЛЬ (рекомендуется устанавливать только МАКС. температуру); Программа ТРАДИЦИОНАЛЬНАЯ ДУХОВКА Включаются два нагревательных элемента: нижнии и верхнии. В режиме традиционального приготовления рекомендуется использовать только один уровень: при использовании нескольких уровнеи распределение температуры будет неоптимальным. Программа КОНДИТЕРСКАЯ ВЫПЕЧКА Включается нижний нагревательный элемент. Данная функция предназначена для приготовления деликатных блюд, таких как кондитерская выпечка, требующая подъема теста, чему способствует выделение тепла снизу. Хотим обратить ваше внимание на то, что для достижения более высоких температур требуется больше времени, следовательно в этих случаях следует использовать режим «Традициональная духовка». Программа ВЕРХНИИ НАГРЕВАТЕЛЬ Включается верхнии нагревательныи элемент. Эта функция может быть использована для доводки готовых

/ Программа ГРИЛЬ Включается верхнии нагревательныи элемент. Значительная температура прямого деиствия гриля позволяет получить быстрое образование корочки на поверхности продукта, которая препятствует выходу соков и сохраняет продукт нежным и сочным внутри. Использование функции гриль в особенности рекомендуется для блюд, для приготовления которых требуется высокая поверхностная температура: телячьих и говяжьих бифштексов, антрекотов, вырезки, гамбургеров и т.д. В параграфе «Практические советы по приготовлению» приводятся некоторые примеры использования духового шкафа. Готовьте блюда с закрытои дверцеи духового шкафа.67

Программы Продукты Вес (кг) Уровень Время

Рекомендуемая температура Продолжит-ть приготовления

Традициональная духовка Утка Жаркое из телятины или

Жаркое из свинины Печенье (песочное) Песочный торт с начинкой

200 180 180 65-75 70-75 70-80 15-20 30-35 Одновременное приготовление Пицца (на 2-х уровнях) Лазанья Баранина Жареная курица с

Бисквитный кекс Эклеры (на 2-х уровнях) Печенье (на 2-х уровнях) Бисквит (на 1-ом уровне) Бисквит (на 2-х уровнях) Несладкие торты

180 170 190 180 170 170 200 15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Верхнии нагреватель Доведение доготовности - 3/4 15 220 - Камбала и каракатицы Кальмары и креветки на

Филе трески Овощи-гриль Телячий бифштекс

200 200 55-60 30-35 Таблица приготовления

Для включения вертела (см. схему) выполните следующие операции:

1. установите противень

2. установите держатель

вертела на 3-ий уровень и вставьте вертел в специальное отверстие в задней стенке духового

Практические советы по приготовлению ! В режиме вентилируемого приготовления не используйте 1-ый и 5-ый уровни: они подвергаются прямому воздействию горячего воздуха, который может сжечь деликатные продукты. ! При использовании ГРИЛ, особенно с функцией вертела, поместите противень на 1-ый уровень для сбора жидкостей, выделяемого при жарке (сок и/или жир).

• Установите решетку на уровень 3 или 4, поместите продукты в центр решетки.

• Рекомендуется выбрать максимальную мощность духовки. Не беспокойтесь, если верхний элемент не остается постоянно включенным: его работа управляется термостатом.

• Имеется только в некоторых моделях.68

Предосторожности и рекомендации ! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашеи безопасности. Общие требования к безопасности

• Данное изделие предназначается для непрофессионального использования в домашних

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Для перемещения изделия всегда беритесь за специальные ручки, расположенные с боков духового

• Не прикасайтесь к изделию влажными руками, а также находясь босиком или с мокрыми ногами.

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• В процессе эксплуатации изделия нагревательные элементы и некоторые части дверцы духового шкафа сильно нагреваются. Необходимо проявлять острожность во избежание контактов с этими частями и не разрешать детям приближаться

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.

• Беритесь за ручку дверцы в центре: с боков она может быть горячей.

• Всегда надевайте кухонные варежки, когда ставите или вынимаете блюда из духовки.

• Не покрывайте дно духового шкафа фольгой.

• Не храните в духовом шкафу возгораемые предметы: при случайном включении изделия такие материалы могут загореться.

• Всегда проверяйте, чтобы регуляторы находились в положении “●”/“○”, когда изделие не используется.

• Не тяните за кабель электропитания для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда отсоединяйте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращайтесь в Центр Сервисного обслуживания (см. Сервисное обслуживание).

• Не ставьте предметы на открытую дверцу духового

• Не разрешайте детям играть с бытовым электроприбором.

• Эксплуатация изделия лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.

• Изделие не рассчитано на влючение посредством внешнего синхронизатора или отдельной системы дистанционного управления

• Уничтожение упаковочных материалов: соблюдаите местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европеискои Директиве 2012/19/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельнои утилизации. Старые бытовые электроприборы могут быть переданы в общественныи центр утилизации, отвезены в специальные муниципальные зоны или, если это предусмотрено национальными нормативами, возвращены в магазин при покупке нового изделия аналогичного типа. Все ведущие производители бытовых электроприборов содеиствуют созданию и управлению системами по сбору и утилизации старых электроприборов. Экономия электроэнергии и охрана окружающей среды

• Если Вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями. Эту возможность Вам дадут опции планирования программ, в частности «приготовление с задержкой» (см. Программы) и «автоматическая пиролитическая чистка с задержкой (см. Техническое обслуживание и уход).

• Рекомендуется всегда готовить в режах ГРИЛЬ с закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.

• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.69

Техническое обслуживание

Отключение электропитания Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания. Чистка изделия

• Наружные эмалированные элементы или детали из нержавеющей стали, а также резиновые уплотнения можно протирать губкой, смоченной в теплой воде или в растворе нейтрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Не используйте абразивные порошки или коррозийные вещества.

• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используйте теплую воду и моющее средство, ополосните и протрите мягкой тряпкой. Избегайте использования абразивных средств.

• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечной машине за исключением выдвижных направляющих. ! Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия. Чистка дверцы Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло. Для более тщательной чистки можно снять дверцу

1. полностью откройте дверцу духовки (см. схему);

2. при помощи отвертки поднимите и поверните шпонки

F на двух петлях (см. схему);

3. возьмитесь за дверцу руками

с двух сторон, плавно закройте ее, но не полностью. Затем потяните дверцу на себя, снимая ее со своего гнезда (см. схему). Для установки дверцы на место выполните вышеописанные операции в обратном порядке. Проверка уплотнений Регулярно проверяйте состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращайтесь в ближайший Центр Сервисного Обслуживания (см. Сервисное обслуживание). Не рекомендуется пользоваться духовкой с поврежденным уплотнением. Замена лампочки Замена лампочки в духовом шкафу:

! Не используйте лампочку духового шкафа для освещения помещения.70
