MANUALE UTENTE FHS 21 IXHA S HOTPOINT ARISTON

Руководство по эксплуатации,2 Предупреждения,6 Сервисное обслуживание,9 Описание изделия,11 Описание изделия,13 Установка,63 Включение и эксплуатация,65 Электронный таймер программирования выпечки*,65 Программы,66 Предосторожности и рекомендации,68 Техническое обслуживание и уход,69 Română Instrucţiuni de folosire CUPTOR Sumar Instrucţiuni de folosire,2 Avertizări,7 Asistenţă,9 Descrierea aparatului,11 Descrierea aparatului,13 Instalare,70 Pornire şi utilizare,72 Programator de coacere electronic*,72 Programe,73 Măsuri de precauţie şi recomandări,75 Întreţinerea şi îngrijirea aparatului,753 Avvertenze ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero grafare la supercie, provocando, così, la frantumazione del vetro. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. ATTENZIONE: Assicurarsi che l’apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche. ! Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l’alto e nella parte posteriore della cavità. Warnings

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com. Assistance ! Never use the services of an unauthorised technician. Please have the following information to hand:

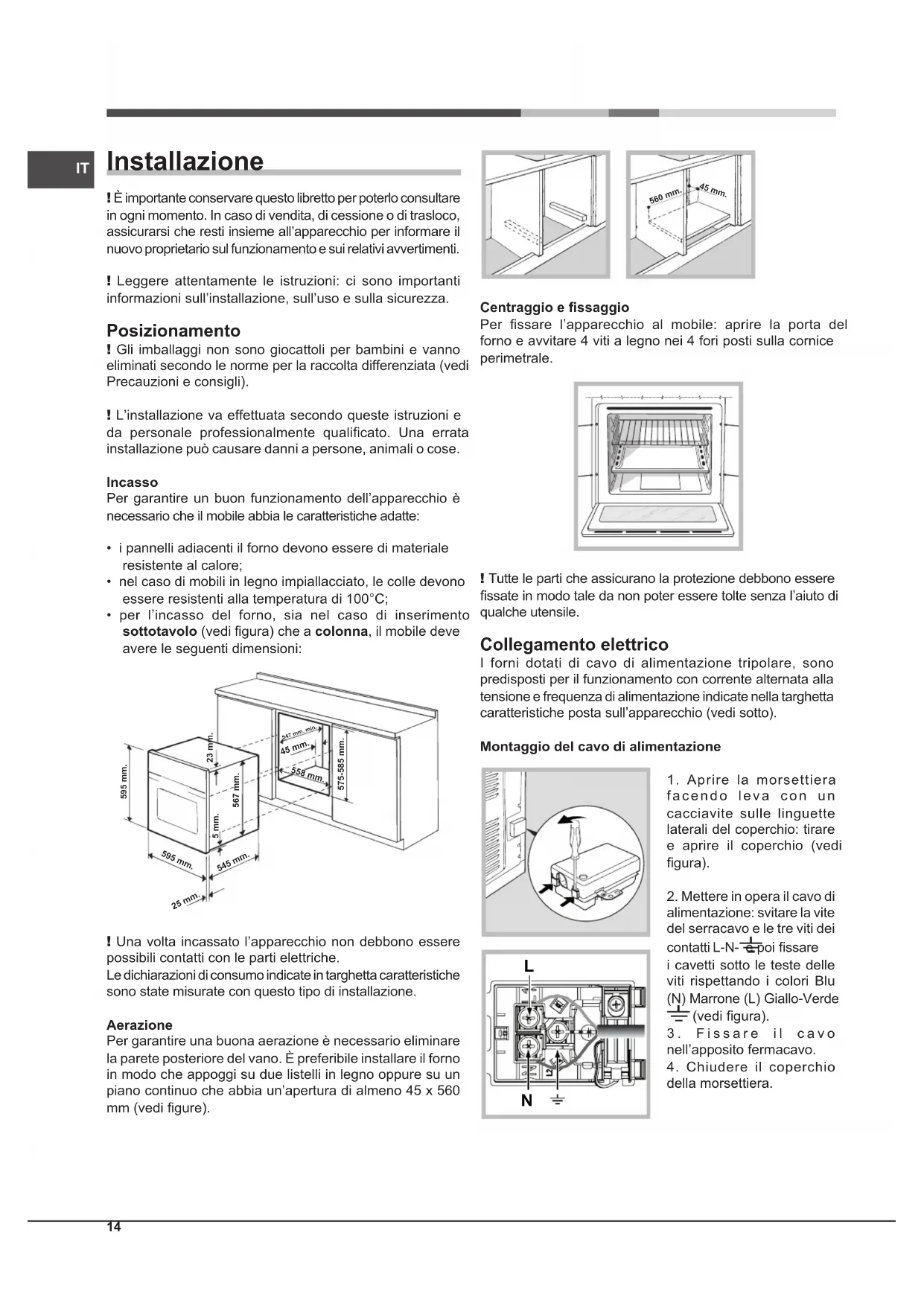

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi gura) che a colonna, il mobile deve avere le seguenti dimensioni: 595 mm. 595 mm. 25 mm. 545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.558 mm. 547 mm. min. ! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi gure). 560 mm. 45 mm. Centraggio e ssaggio Per ssare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. ! Tutte le parti che assicurano la protezione debbono essere ssate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Montaggio del cavo di alimentazione

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi gura).

2. Mettere in opera il cavo di

alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- e poi ssare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi gura).

4. Chiudere il coperchio

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a anco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno). ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. TARGHETTA CARATTERISTICHE Dimensioni* larghezza cm 43,5 altezza cm 32,4 profondità cm 45,0 Volume* lt. 65 Collegamenti elettrici tensione a 220-240V~ 50/60Hz o 50Hz (vedi targhetta caratteristiche)

potenza massima assorbita 2250W Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2012/19/CE e successive modificazioni.

1275/2008 standby/off mode ENERGY LABEL Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale;

• Solo per modelli con guide imbutite.16

3. Il timer è un contaminuti: a tempo scaduto emette un segnale acustico.! Il timer non controlla l’accensione e lo spegnimento del forno. Il programmmatore di cottura elettronico * DISPLAYTastoIMPOSTAZIONETEMPIIconaFINE COTTURAIconaOROLOGIOIconaDURATAIconaCONTAMINUTITastoDIMINUZIONETEMPITastoAUMENTOTEMPI

Impostare l’orologio ! Si può impostare sia quando il forno è spento che quando è acceso, ma non si è programmata la ne di una cottura.Dopo l’allacciamento alla rete elettrica o dopo un black-out, l’icona e i quattro digit numerici sul DISPLAY lampeggiano.1. Premere più volte il tasto nchè non lampeggiano l’icona e i quattro digit numerici sul DISPLAY;2. con i tasti “ ” e “ ” regolare l’ora; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.3. attendere 10 sec oppure premere nuovamente il tasto per ssare l’impostazione. Impostare il contaminuti ! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati.1. Premere più volte il tasto nchè non lampeggiano l’icona e i tre digit numerici sul DISPLAY;2. con i tasti “ ” e “ ” regolare il tempo desiderato; se si tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.3. attendere 10 sec oppure premere nuovamente il tasto per ssare l’impostazione.Seguirà la visualizzazione del conto alla rovescia al termine del quale si azionerà il segnale acustico. Avvio e utilizzo ATTENZIONE! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1)Per estrarre completamente le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla parte anteriore e tirarle. (2)! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. Avviare il forno 1. Selezionare il programma di cottura desiderato ruotando la manopola PROGRAMMI.2. Scegliere la temperatura ruotando la manopola TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).3. La spia TERMOSTATO accesa indica la fase di riscaldamento no alla temperatura impostata.4. Durante la cottura è sempre possibile:- modicare il programma di cottura agendo sulla manopola PROGRAMMI;- modificare la temperatura agendo sulla manopola TERMOSTATO;- interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.! Porre sempre i recipienti di cottura sulla griglia in dotazione.Ventilazione di raffreddamentoPer ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d’aria che esce tra il pannello di controllo e la porta del forno.! A ne cottura la ventola rimane attiva nché il forno non è sufcientemente freddo.Luce del fornoSi accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il timer* 1. Occorre anzitutto caricare la suoneria, ruotando la manopola TIMER di un giro quasi completo in senso orario.2. Tornando indietro in senso antiorario, impostare il tempo desiderato facendo coincidere l’indice della manopola TIMER con il tempo indicato sul pannello di controllo.

• Presente solo in alcuni modelli.IT

Programmare la cottura ! La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata di cottura

1. Premere più volte il tasto nchè non lampeggiano

l’icona e i tre digit numerici sul DISPLAY;

2. con i tasti “ ” e “ ” regolare la durata desiderata; se si

tengono premuti, i numeri scorrono più velocemente per facilitare l’impostazione.

3. attendere 10 sec oppure premere nuovamente il tasto

per ssare l’impostazione.

4. a tempo scaduto, sul DISPLAY compare la scritta END, il

forno termina la cottura e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare la ne di una cottura ! La programmazione della ne di una cottura è possibile solo dopo aver impostato una durata di cottura.

1. Seguire la procedura da 1 a 3 descritta per la durata;

2. poi premere il tasto nchè non lampeggiano l’icona

e i quattro digit numerici sul DISPLAY;

3. con i tasti “ ” e “ ” regolare l’ora di ne cottura desiderata;

se si tengono premuti i numeri, scorrono più velocemente per facilitare l’impostazione.

4. attendere 10 sec oppure premere nuovamente il tasto

per ssare l’impostazione.

5. a tempo scaduto, sul DISPLAY compare la scritta END, il

forno termina la cottura e viene emesso un segnale acustico. Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di ne cottura e la durata. Annulare una programmazione Per annullare una programmazione:

• premere il tasto finchè non lampeggia l’icona dell’impostazione da annullare e i digit sul display. Premere il tasto “ ” nchè sul display non compaiono le cifre 00:00.

• premere contemporaneamente i tasti “ ” e ” ”; in questo modo si annullano tutte le programmazioni effettuate contaminuti compreso. Programmi ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX); Programma FORNO TRADIZIONALE Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma FORNO DOLCE Si accende l’elemento riscaldante inferiore. Questa funzione è indicata per la cottura di cibi delicati, in particolare i dolci che necessitano di lievitazione, in quanto viene facilitata dal calore proveniente dal basso. Viene fatto notare che le temperature più elevate vengono raggiunte in tempi piuttosto lunghi, pertanto in questi casi è consigliabile utilizzare la funzione “Forno Tradizionale”. Programma FORNO SOPRA Si accende l’elemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura. / Programma GRILL Si accende l’elemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superciale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superciale: bistecche di vitello e manzo, entrecôte, letto, hamburger etc... Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli pratici per la cottura”. Effettuare le cotture con la porta del forno chiusa. Girarrosto* Per azionare il girarrosto (vedi figura) procedere come segue:

2. mettere il sostegno del

girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto

selezionando con la manopola il PROGRAMMA ; Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture GRILL, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.18

Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento (minuti) Temperatura consigliata Durata cottura (minuti)

radizionale Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate Lasagne Agnello Sgombro Plum-cake Bignè Pan di spagna Torte salate

orno Sopra Ritocchi di cottura-3/415 220 -

rill Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Cotolette Hamburger Sgombri Toast

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui anchi del forno.

• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti sulla porta del forno aperta.

• Evitare che i bambini giochino con l’apparecchio.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità siche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio no alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi), permettono di organizzarsi in tal senso.

• Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efcienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difcili da asportare usare prodotti specici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.20

Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici aflati che possono grafare la supercie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi gura);

2. servendosi di un cacciavite, alzare e ruotare le levette F

poste sulle due cerniere (vedi gura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi gura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno no all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno

1. Svitare il coperchio in

sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio

(vedi gura) ! Non utilizzare la lampada forno per e come illuminazione di ambienti.GB
