MANUALE UTENTE FK 1041.20 XHA HOTPOINT ARISTON

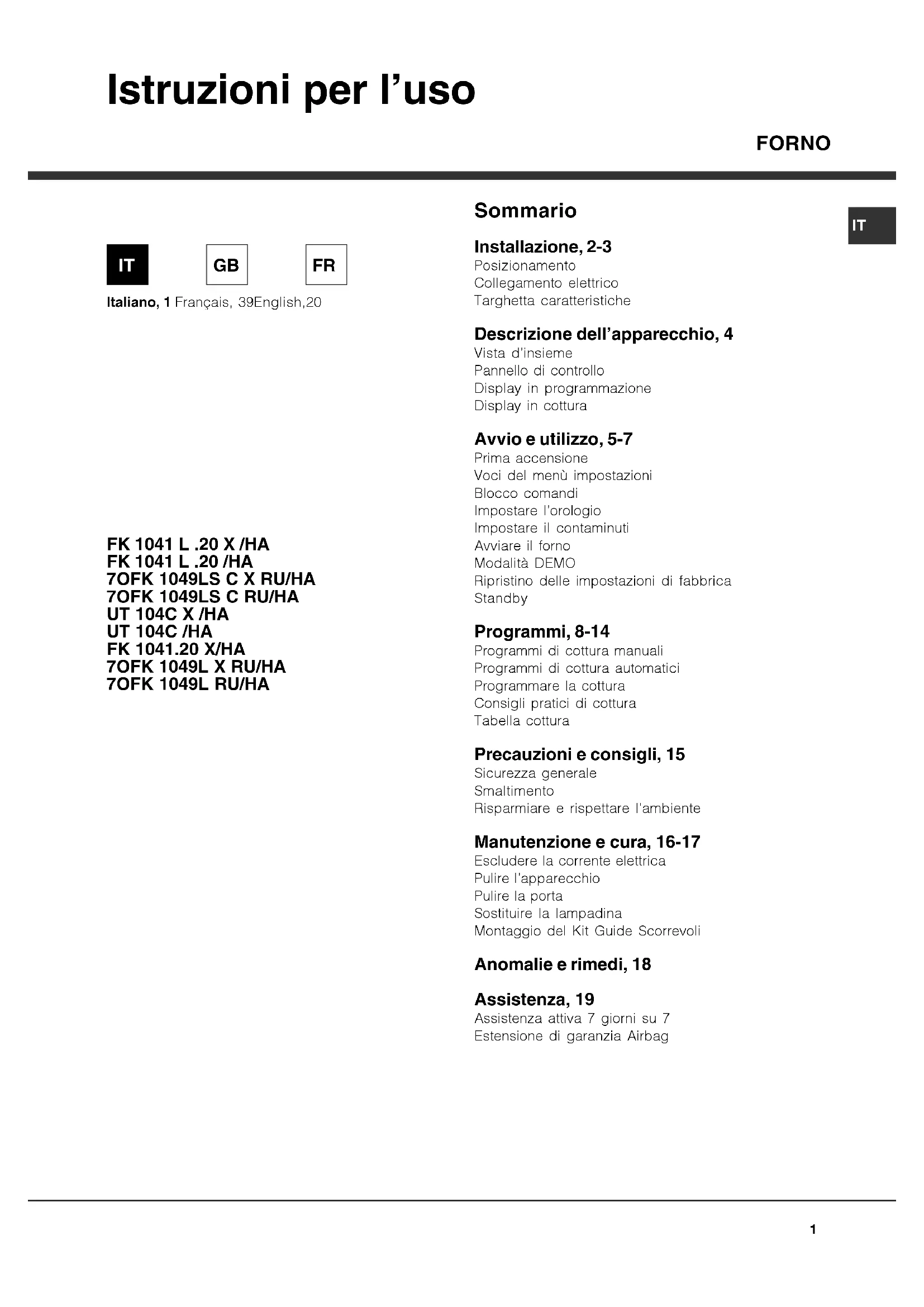

Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Display in programmazione Display in cottura Avvio e utilizzo, 5-7 Prima accensione Voci del menù impostazioni Blocco comandi Impostare l’orologio Impostare il contaminuti Avviare il forno Modalità DEMO Ripristino delle impostazioni di fabbrica Standby Programmi, 8-14 Programmi di cottura manuali Programmi di cottura automatici Programmare la cottura Consigli pratici di cottura Tabella cottura Precauzioni e consigli, 15 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 16-17 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Anomalie e rimedi, 18 Assistenza, 19 Assistenza attiva 7 giorni su 7 Estensione di garanzia Airbag Italiano, 1 Français, 39English,20

Istruzioni per l’uso2

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: 590 mm. 595 mm.22,5 mm.*20,5 mm.550 mm. 570 mm. 20 mm. 575-585 mm. 45 mm.560 mm.550 mm. min.

• Solo per modelli inox ! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure). Centraggio e fissaggio Per fissare l’apparecchio al mobile:

• aprire la porta del forno;

• togliere i 2 gommini che coprono i fori di fissaggio posti sulla cornice perimetrale;

• fissare il forno al mobile utilizzando 2 viti a legno;

• riposizionare i gommini coprifori. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. 560 mm. 45 mm. InstallazioneIT

Collegamento elettrico ! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Montaggio del cavo di alimentazione

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Mettere in opera il

cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N-

poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (vedi figura).

4. Chiudere il coperchio

della morsettiera. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno). ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
• Senza guide estraibiliTARGHETTA CARATTERISTICHEDimensionilarghezza cm 43,5 altezza cm 32 profondità cm 41,5Volumelt. 58Collegamenti elettricitensione a 220-240V~ 50/60Hz (vedi targhetta caratteristiche) potenza massima assorbita 2800WENERGY LABEL*Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento: ECO. Questa apparecchiatura èconforme alle seguenti DirettiveComunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2002/96/CE e successive modificazioni. 1275/2008 standby/off mode

Descrizione dell’apparecchio Vista d’insieme Pannello di controllo IconaPROGRAMMIMANUALIIconaIMPOSTAZIONIIconaCONFERMAIMPOSTAZIONIIconaTEMPIIconaCONTAMINUTIDisplayIconaBLOCCO COMANDIIconaPROGRAMMIAUTOMATICIManopolaSELEZIONEACCENSIONEPANNELLOAVVIO/ARRESTOIconaTEMPERATURA Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1 Display in programmazione Indicazione Menù selezionatoIndicazione ORA IndicazioneORA FINECOTTURASuggerisce cosa fare ocosa sta facendo il fornoIcona della cottura selezionata/icona del ripiano di cottura consigliatoIndicazione numero cotturaIndicazione TemperaturaIndicazioneDURATA COTTURA Display in cottura Indicazione Menù selezionatoIndicazioneAvanzamento cotturaIndicazioneORA FINECOTTURASuggerisce cosa fare ocosa sta facendo il fornoIcona animatacotturaIndicazione TemperaturaIndicazioneDURATA COTTURAIndicatoriPreriscaldamento/Calore residuoIT

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. ! Ruotando la manopola è possibile modificare i parametri evidenziati sul display tra i simboli “<“ e

! Per facilitare le impostazioni, mantenere in posizione la manopola: i numeri sul display scorrono più velocemente. ! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi. ! Non è possibile attivare i tasti touch se si indossano dei guanti. Alcuni modelli sono dotati di un sistema di cerniere che permette alla porta di chiudersi lentamente senza che sia richiesto di accompagnarne la corsa con la mano. Per un corretto utilizzo, prima di chiudere:

• aprire completamente la porta.

• evitare di forzare la chiusura manualmente. Prima accensione Dopo l’allacciamento alla rete elettrica, alla prima alimentazione, accendere il pannello di controllo premendo l’icona . Compare la lista delle lingue nel menù. Per scegliere la lingua desiderata selezionarla tramite la manopola. Per confermare premere l’icona

Una volta effettuata la scelta, il display visualizzerà il menù impostazioni. Premere l’icona oppure scorrere con la manopola fino alla voce ESCI e premere l’icona per iniziare ad utilizzare il forno. ! Dopo aver impostato la lingua nel menù, trascorso un tempo di 30 secondi di non utilizzo il display passa automaticamente alla modalità di programmazione. Voci del menù impostazioni Per entrare nel menù impostazioni accendere il pannello di controllo e premere l’icona

Utilizzare la manopola per evidenziare le singole voci del menù. Per modificare l’impostazione premere l’icona

Nel menù sono presenti i seguenti parametri: LINGUA: scelta della lingua visualizzata sul display. OROLOGIO: impostazione dell’ora esatta. TONI: attivazione/disattivazione del tono della tastiera. LUCE: attivazione/disattivazione della luce interna del forno durante la cottura. LOGO: attivazione/disattivazione logo all’accensione GUIDA: attivazione/disattivazione suggerimenti d’uso. ESCI: uscita dal menù. ! E’ possibile uscire dal menù impostazione premendo l’icona

Blocco comandi ! E’ possibile bloccare i comandi a forno spento, a cottura avviata o terminata e in programmazione. La funzione blocco comandi permette di bloccare i comandi del forno. Per l’attivazione premere l’icona , selezionare la voce desiderata ruotando la manopola:

• NESSUN BLOCCO: disattiva il blocco attivo;

• TASTI: blocca i comandi; e confermare con l’icona

A conferma viene emesso un segnale acustico e il display visualizza la spia

E’ attivabile quando il forno è in cottura, oppure è spento. E’ disattivabile in tutti i casi precedenti e anche quando il forno ha terminato la cottura. Impostare l’orologio Per impostare l’orologio, accendere il forno premendo l’icona ; premere l’icona e seguire la procedura indicata.

1. scorrere le voci del menù tramite la manopola,

selezionare la voce OROLOGIO e premere l’icona

3. Raggiunta l’ora esatta, premere nuovamente

4. ripetere i punti 2 e 3 sopra descritti per i minuti.

5. per uscire dalla regolazione premere l’icona

oppure scorrere con la manopola fino alla voce ESCI e premere l’icona

! L’orologio è impostabile anche a forno spento premendo l’icona e seguendo i punti da 2 a 4 sopra descritti . Avvio e utilizzo6

Dopo l’allacciamento alla rete elettrica o dopo un black-out, è necessario reimpostare l’orologio. Impostare il contaminuti ! Il contaminuti è sempre impostabile sia a forno spento che acceso. Non controlla l’accensione e lo spegnimento del forno. Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 30 secondi o premendo un qualsiasi tasto attivo. Per regolare il contaminuti:

2. Regolare il tempo desiderato tramite la manopola.

3. Raggiunta l’impostazione desiderata, premere

A forno spento il display visualizza il conto alla rovescia. A forno acceso l’icona accesa segnala che il contaminuti è attivo. Per annullare il contaminuti, premere l'icona

con la manopola portare il tempo fino a 00:00. Premere nuovamente l'icona

Lo spegnimento dell’icona segnala che il contaminuti è disattivo. Avviare il forno

1. Accendere il pannello di controllo premendo

per selezionare il programma di cottura manuale desiderato. Si possono impostare temperatura e durata di cottura. Premere l’icona per selezionare il programma di cottura automatico desiderato. Temperatura e durata di cottura sono pre-impostate. E’ possibile modificare solo la durata a seconda del programma scelto. La scritta “AUTO” che compare sul display indica che la temperatura segue un preciso profilo di cottura. Si può programmare una cottura ritardata.

per avviare la cottura.

4. Il forno entra nella fase di preriscaldamento, gli

indicatori di preriscaldamento si illuminano man mano che la temperatura sale.

5. Un segnale acustico e l’accensione di tutti gli

indicatori di preriscaldamento segnalano che il preriscaldamento è completo. E’ possibile infornare gli alimenti da cuocere

6. Durante la cottura è sempre possibile:

ruotare la manopola e confermare premendo nuovamente l’icona (solo per programmi manuali); - programmare la durata di una cottura (vedi Programmi); - interrompere la cottura premendo l'icona . In questo caso l’apparecchio ricorda la temperatura eventualmente modificata in precedenza (solo per programmi manuali). - spegnere il forno tenendo premuto l'icona per 3 secondi.

7. In caso di black-out, se la temperatura del forno

non si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate (per esempio: è stata programmata l’inizio di una cottura per le 20:30. Alle 19:30 ce un black-out. Al ritorno della corrente bisogna reimpostare la programmazione). ! Nel programma BARBECUE non è previsto il preriscaldamento. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo, porta del forno ed anche nella parte inferiore della porta forno. All’inizio del ciclo di pulizia la ventola funziona a bassa velocità. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno La luce si accende a ll’avvio di un programma di cottura (se attiva nel menù impostazioni). Nei modelli dotati di LED INSIDE all’avvio della cottura si accendono i led sulla porta per una migliore illuminazione di tutti i livelli di cottura. Indicatori di calore residuo L’apparecchio è provvisto di un indicatore di calore residuo. A forno spento il display segnala tramite l’accensione della barra del “calore residuo” la presenza di temperatura all’interno della cavità. I singoli elementi della barra si spengono man mano che la temperatura all’interno del forno si raffredda.IT

Modalità Demo ! L’apparecchio non entra in modalità DEMO, se prima non viene scelta la lingua. Il forno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi. Per attivare la modalità DEMO spegnere il forno, mantenere girata la manopola in senso orario e premere contemporaneamente l'icona per 10 secondi. Viene emesso un segnale acustico e il display visualizza “DEMO” Per disattivare la modalità DEMO, mantenere girata la manopola in senso antiorario e premere contemporaneamente l'icona per 3 secondi. Viene emesso un segnale acustico a conferma della disattivazione. Ripristino delle impostazioni di fabbrica Il forno ha la possibilità di essere riportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall’utente (lingua, toni, durate personalizzate, ecc...). Per eseguire il reset spegnere il forno, tenere premuti per 6 secondi contemporaneamente i tasti , , . Ad avvenuto ripristino viene emesso un segnale acustico. Alla prima pressione dell'icona si è riportati alla prima accensione. Standby Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o porta, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con l’immagine ECO Mode sul display. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa.8

! Per garantire la perfetta morbidezza e croccantezza dei cibi il forno rilascia sotto forma di vapore acqueo l'umidità che proviene naturalmente dal cibo. In questo modo si possono avere dei risultati di cottura ottimali su tutte le pietanze. ! Ad ogni accensione il forno propone il primo programma di cottura manuale. Programmi di cottura manuali ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 40°C e 250°C (270°C per il programma BARBECUE ). Eventuali modifiche della temperatura veranno memorizzate e riproposte al successivo utilizzo del programma. Se la temperatura scelta è inferiore alla temperatura interna nel forno, il display visualizza la scritta “FORNO TROPPO CALDO”. E’ comunque possibile avviare la cottura. Se si avvia una cottura senza averne impostato la durata, il display visualizza il tempo trascorso dalla partenza. Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di tre ripiani contemporaneamente. Programma BARBECUE Si attiva l’elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”). Programma GRATIN Si attiva l’elemento riscaldante superiore e durante una parte del ciclo anche l’elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”). Programma ROSTICCERIA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma PESCE Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente di cuocere con leggerezza piatti di pesce. Programma PIZZA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programma LIEVITAZIONE Si attiva l’elemento riscaldante circolare ed entra in funzione la ventola solo in fase di riscaldamento. La temperatura del forno è ideale per l’attivazione del processo di lievitazione. Durante la lievitazione tenere la porta del forno chiusa. Programma PASTICCERIA Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione). Programma PASTORIZZAZIONE Questo tipo di cottura è indicata per la frutta, verdure, ecc.... I contenitori di piccole dimensioni possono essere posizionati su 2 livelli (leccarda 1° ripiano e griglia 3° ripiano). Lasciare raffreddare i contenitori all’interno del forno. Infornare a forno freddo. Programmi BASSA TEMPERATURA CARNE/ PESCE/VERDURE Questo tipo di cottura, utilizzato da anni dai professionisti del settore, consente di cucinare gli alimenti (carni, pesci, frutta, verdura) a temperature molto basse (75,85 e 110 °C), garantendo una cottura perfetta ed esaltando al massimo le qualità gustative. I vantaggi non sono da sottovalutare:

• essendo le temperature di cottura molto basse (in genere, inferiori alla temperatura d'evaporazione), la dispersione dei sughi di cottura dovuta all'evaporazione viene notevolmente ridotta e ProgrammiIT

l'alimento acquista morbidezza;

• nella cottura di carni, le fibre muscolari si ritirano meno rispetto a una cottura classica. Il risultato è una carne più tenera che non necessita di una fase di riposo dopo la cottura. La doratura della carne dovrà essere effettuata prima di infornare. La cottura a bassa temperatura sottovuoto, utilizzata da 30 anni dai più grandi chef, presenta numerose qualità:

• gastronomiche: consente di concentrare gli aromi rispettando la caratteristiche gustative dell'alimento e mantenendone la morbidezza e la tenerezza.

• igieniche: poiché vengono rispettate le norme d'igiene, questo tipo di cottura protegge gli alimenti contro gli effetti nocivi dell'ossigeno e garantisce una conservazione più prolungata delle pietanze nel frigorifero.

• organizzative: grazie al prolungamento della durata di conservazione, è possibile preparare i piatti con largo anticipo.

• dietetiche: questa cottura limita l'utilizzo delle sostanze grasse e permette quindi di realizzare una cottura leggera e digeribile.

• economiche: riduce notevolmente il calo di peso dei prodotti. Per utilizzare questa tecnica, è necessario possedere una macchina sottovuoto dotata di appositi sacchetti. Seguire attentamente le istruzioni indicate per il confezionamento sottovuoto degli alimenti. La tecnica del sottovuoto permette anche la conservazione dei prodotti crudi (frutta, verdura, ecc.) e dei prodotti già cotti (cottura tradizionale). Programma SCONGELAMENTO La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Programma ECO Si attiva l'elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all'interno del forno. Questo programma a risparmio energetico è indicato per la cottura di piccole pietanze, adatto per riscaldare vivande e completare cotture. Girarrosto* Per azionare il girarrosto (vedi figura) procedere come segue:

2. mettere il sostegno

del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando i programmi

o ; Programmi di cottura automatici ! La temperaturatemperatura temperaturatemperatura temperatura e la durata di cottura sono prestabiliteprestabilite prestabiliteprestabilite prestabilite tramite il sistema C.O.P.®C.O.P.® C.O.P.®C.O.P.® C.O.P.® ( CotturaCottura CotturaCottura Cottura Ottimale ProgrammataOttimale Programmata Ottimale ProgrammataOttimale Programmata Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a freddofreddo freddofreddo freddo o a caldocaldo caldocaldo caldo. E' possibile personalizzare la durata di cottura in base ai propri gusti personali modificandola, prima dell'avvio, di ±5/20 minuti a seconda del programma scelto. A cottura avviata è comunque possibile modificarne la durata. Se la modifica viene effettuata prima dell'avvio del programma, questa viene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forno è superiore a quella proposta per il programma scelto, il display visualizza la scritta “FORNO TROPPO CALDO” e non è possibile avviare la cottura; attendere che il forno si raffreddi. Il display alterna l’icona del programma scelto con l’icona di suggerimento del ripiano consigliato. ! Al raggiungimento della fase di cottura il forno emette un segnale acustico. ! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. Programma PANE Utilizzare questa funzione per cuocere il pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;

• il peso massimo per leccarda;

• non dimenticare di mettere 50g (0,5 dl) di acqua fredda sulla leccarda alla posizione 5;

• la lievitazione del impasto va fatto a temperatura

Presente solo in alcuni modelli.10

ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto. Ricetta per il PANE : 1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio Ricetta per 1000g d’impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.

• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).

• Aprite la farina a fontana.

• Versare il miscuglio di acqua e lievito

• Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.

• Formare una palla, mettere l’impasto in un’insalatiera e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere l’insalatiera nel forno alla funzione manuale LIEVITAZIONE e lasciar lievitare per circa 1 ora (il volume dell’impasto deve raddoppiare)

• Dividere la palla per ottenere i diversi pani.

• Disporli sulla leccarda su una carta forno.

• Cospargere i pani di farina.

• Fare dei tagli sui pani.

• Infornare a forno freddo.

• Avviare la cottura PANE

• Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento. Programma MANZO/VITELLO/AGNELLO Utilizzare questa funzione per cuocere carni di manzo, vitello e agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Su alcuni programmi ARROSTO è possibile selezionare il livello di cottura desiderato:

2. con la manopola scegliere tra “BEN COTTO”,

“MEDIO” e “AL SANGUE”.

3. premere nuovamente l'icona

Programma MAIALE Utilizzare questa funzione per cuocere carni di maiale. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programma POLLO Questa funzione è ideale per cuocere carne di pollo (intero o a pezzi). Infornare a forno freddo. È comunque possibile infornare anche a forno caldo. Programma FILETTO DI PESCE Questa funzione è adatta per cuocere filetti di piccole-medie dimensioni. Infornare a forno freddo. Programma PESCE AL CARTOCCIO Utilizzare questa funzione per cuocere pesci interi del peso massimo di 1Kg. Si può sistemare il cartoccio direttamente sulla leccarda. Infornare a forno freddo. Programma CROSTATE Questa funzione é ideale per tutte le ricette di crostate (che normalmente necessitano di una buona cottura sotto). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo. Programma TORTA BRISE’ Questa funzione è ideale per tutte le ricette che prevedono l'utilizzo di pastafrolla (di solito preparata senza uova) o che prevedono un ripieno liquido o molto morbido. Infornare a forno freddo. È comunque possibile infornare anche a forno caldo. Programma BRIOCHE Questa funzione é ideale per dolci di pasticceria a base di lievito naturale. Infornare a forno freddo, è comunque possibile di infornare a forno caldo Programma PLUM-CAKE Questa funzione é ideale per tutte le ricette a base di lievito chimico. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo. Programma DOLCI Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programma PAELLA Questa funzione è stata studiata per preparare la ricetta della paella in modo semplice e veloce perché tutti gli ingredienti vengono inseriti a freddo nel forno. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• Il riso da utilizzare deve essere un riso che non attacca: è adatto quello per le insalate o il tipo americano.

• Il forno deve essere freddo.

• Posizionare: - la leccarda profonda al 1° ripiano (se disponibileIT

in accessorio) oppure inserire la griglia al 1° ripiano ed appoggiarci una pirofila delle dimensioni di circa 35x30x5cm di altezza. - la leccarda al 3° ripiano. - la griglia al 5° ripiano. Ricetta per 8 persone: Nella leccarda profonda

• 500 gr di frutti di mare surgelati (code di gamberetti, cozze e vongole sgusciate, anelli di calamari, ecc)

• 2 manciate di piselli surgelati

• ¼ di peperoncino tagliato a dadini

• Chorizo (salsiccia speziata e condita con paprica) a fette

• Un cucchiaio di brodo di pesce in polvere

• 1 dose di zafferano in polvere

• 700 gr di acqua Coprire la leccarda con carta di alluminio. Nella leccarda

• 8 porzioni di filetti di merluzzo

• 8 (o 16) code di gamberi (o scampi)

• 8 Cozze intere per guarnire Coprire la leccarda con carta d'alluminio. Su una teglia appoggiata sulla griglia

• 6-8 cosce di pollo precedentemente condite con spezie per paella e un filo d'olio d'oliva. Al termine della cottura condire con olio a crudo. Programma RISOPILAF Usare questa funzione per cuocere del riso. Per ottenere i migliori risultati vi consigliamo di seguire le indicazioni:

• Il riso da utilizzare deve essere un riso che non attacca: è adatto quello per le insalate o il tipo americano.

• Il forno deve essere freddo.

• la leccarda profonda al 2° ripiano (se disponibile in accessorio) oppure inserire la griglia al 2° ripiano ed appoggiarci una pirofila delle dimensioni di circa 35x30x5cm di altezza. Ricetta per 4 - 6 persone:

• 7 dl di acqua o brodo Porre il riso sulla leccarda profonda senza bagnarlo e coprirlo con il liquido. Coprire la leccarda con la carta alluminio. Programma YOGURT Si attiva l’elemento riscaldante circolare ed entra in funzione la ventola solo in fase di riscaldamento. La temperatura di 50 °C è ideale per preparazione di yogurt. Ricetta base per un litro di yogurt: un litro di latte intero UHT, un vasetto di yogurt bianco Processo:

• Scaldare il latte in un pentolino di acciaio fino ad ebollizione.

• Eliminare lo strato di panna superficiale e lasciare raffreddare.

• Mescolare 3, 4 cucchiai di latte con lo yogurt fino a completa miscelazione.

• Unire il composto al resto del latte e mescolare bene.

• Versare in vasetti a chiusura ermetica.

• Porre i vasetti sulla leccarda e inserire al livello 2.

• Al termine, porre i vasetti in frigorifero per almeno 12 ore. Conservare lo yogurt in frigo per massimo una settimana.

• E’ possibile variare la ricetta adattandola al proprio gusto personale.12

Programmare la cottura ! La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata

si mantiene in posizione la manapola i numeri scorrono più velocemente per facilitare l’impostazione. Il display visualizza graficamente lo spostamento sulla barra della durata.

3. Raggiunta la durata desiderata, premere

nuovamente l'icona . Il display visualizza graficamente sulla barra della durata le informazioni di ora attuale, della durata e dell’ora di fine cottura.

per avviare la cottura.

5. Il display visualizza il tempo restante riempiendo

la barra della durata.

6. A cottura terminata, sul display compare la scritta

“COTTURA TERMINATA” e viene emesso un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Indicazione ora attuale Ora di fine cottura Barra della durata Durata cottura Programmare una cottura ritardata ! La programmazione della fine di una cottura è possibile solo dopo aver impostato una durata di cottura. ! Per utilizzare al meglio la programmazione ritardata è necessario che l’orologio sia correttamente impostato.

1. Seguire la procedura da 1 a 3 descritta per la

2. Premere 2 volte l'icona

, lampeggerà l’ora di fine cottura;

3. ruotare la manopola per regolare l’ora di fine

cottura; se si mantiene in posizione la manapola i numeri scorrono più velocemente per facilitare l’impostazione. Il display visualizza graficamente lo spostamento sulla barra dell’inizio ritardato.

4. Raggiunta l’ora di fine desiderata, premere

nuovamente l'icona . Il display visualizza graficamente sulla barra di inizio ritardato le informazioni di ora attuale, del tempo mancante alla partenza, della durata e dell’ora di fine cottura.

per avviare la programmazione.

5. Il display visualizza la scritta “INIZIO COTTURA

POSTICIPATA” e il tempo restante spostando indietro la barra di inizio ritardato.

6. Avviata la cottura, il display visualizza il tempo

restante riempiendo la barra della durata.

6. A tempo scaduto, sul display compare la scritta

“COTTURA TERMINATA” e viene emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. Indicazioneora attualeOra difine cotturaBarrainizio ritardatoDuratacottura Per annullare una programmazione premere l'icona

Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto. BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.IT

Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti) Manuali guide standard guide scorrevoli Multilivello* Pizza su 2 ripianiCrostate su 2 ripiani/torte su 2 ripianiPan di spagna su 2 ripiani (su leccarda)Pollo arrosto + patateAgnelloSgombroLasagneBignè su 3 ripianiBiscotti su 3 ripianiSalatini di sfoglia al formaggio su 2 ripianiTorte salate 1+1

210-220190-20015-2020-25 Lievitazione* Lievitazione degli impasti con lievito naturale(brioche, pane, torta allo zucchero, croissant,ecc.)2 2 no 40 Pastorizzazione* Frutta, verdura, ecc. 2 2 si 110 Bassa temperatura* CarnePesceVerdure

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ! Programma ECO : Questo programma, con maggiori tempi di cottura ma con un sensibile risparmio energetico, è indicato per pietanze quali filetti di pesce, piccola pasticceria e verdure. E' adatto anche per riscaldare vivande e completare cotture. Tutti i cibi surgelati14

• Le durate delle cotture automatiche sono preimpostate. I valori sono modificabili dall'utente a partire dalla durata preimpostata. ** Come da ricetta, aggiungere 50 gr (0,5 dl) di acqua nella leccarda in posizione 5. Yogurt Yogurt 2 2 si 1-1,5 1-1,5 1-1,5 1,2-1,5IT

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti sulla porta del forno aperta.

• Evitare che i bambini giochino con l'apparecchio.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi) e la “pulizia automatica ritardata” (vedi Manutenzione e cura), permettono di organizzarsi in tal senso.

• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.16

Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Lievi differenze di colore sul lato anteriore del forno sono dovute a diversi materiali quali vetro, plastica o metallo.

• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riflesso della luce della lampada del forno.

• A temperature molto elevate lo smalto viene marcato a fuoco. Durante questo processo potrebbero generersi variazioni cromatiche. Questo è normale e non influisce in alcun modo sul funzionamento. I bordi delle lamiere sottili non possono essere smaltati integralmente e possono pertanto apparire grezzi. Questo non pregiudica la protezione anticorrosione.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.

• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzare una spugnetta. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta ! Nei modelli dotati di LED INSIDE non è possibile smontare la porta. Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. servendosi di un cacciavite, alzare e ruotare le

levette F F F F F poste sulle due cerniere (vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro del portalampada.

lampadina e sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

coperchio (vedi figura). ! Non toccare direttamente con le mani la lampadina. Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura). Manutenzione e cura coperchiolampadinacavità

2. Scegliere il ripiano in

cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

3. Fissare i due telai

con le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i

telai sui distanzieri A. ! Non inserire le guide scorrevoli alla posizione 5. Pannelli catalitici laterali e posteriore* Sono pannelli ricoperti da uno speciale smalto che è in grado di assorbire il grasso che si sviluppa dalle cotture. Questo smalto è abbastanza resistente per consentire lo scorrimento dei vari accessori (griglie, leccarde, ecc...) senza deteriorarsi. Non c'è bisogno di preoccuparsi se piccole tracce bianche appaiono sulle superfici. Tuttavia bisogna evitare di: - raschiare lo smalto con oggetti taglienti (per esempio un coltello); - utilizzare detergenti o abrasivi.

GuidasinistraGuidadestra Verso di estrazione

Presente solo in alcuni modelli.18

Anomalie e rimedi Problema Possibile causa Rimedio La programmazione di una cottura non si è avviata. C’è stato un black-out. Reimpostare le programmazioni. Il display visualizza ECO Mode. L’apparecchio è in modalità standby. Toccare un tasto qualsiasi per uscire dalla modalità standby. Ho scelto un programma automatico. Il display visualizza “Hot” e la cottura non si avvia. La temperatura interna nel forno è superiore a quella proposta

ramma scelto. Attendere che il forno si raffreddi. Ho scelto la cottura ventilata e il cibo presenta delle bruciature. Le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. Si consiglia di ruotare le leccarde a metà cottura.IT

Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F--” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente;

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

• Il tipo di anomalia;

• il messaggio visibile sul display

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. Assistenza20

non non non non non non non non non non non

non non non non non non non
