FK 61.1 XHA - Forno HOTPOINT ARISTON - Manuale utente e istruzioni gratuiti

MANUALE UTENTE FK 61.1 XHA HOTPOINT ARISTON

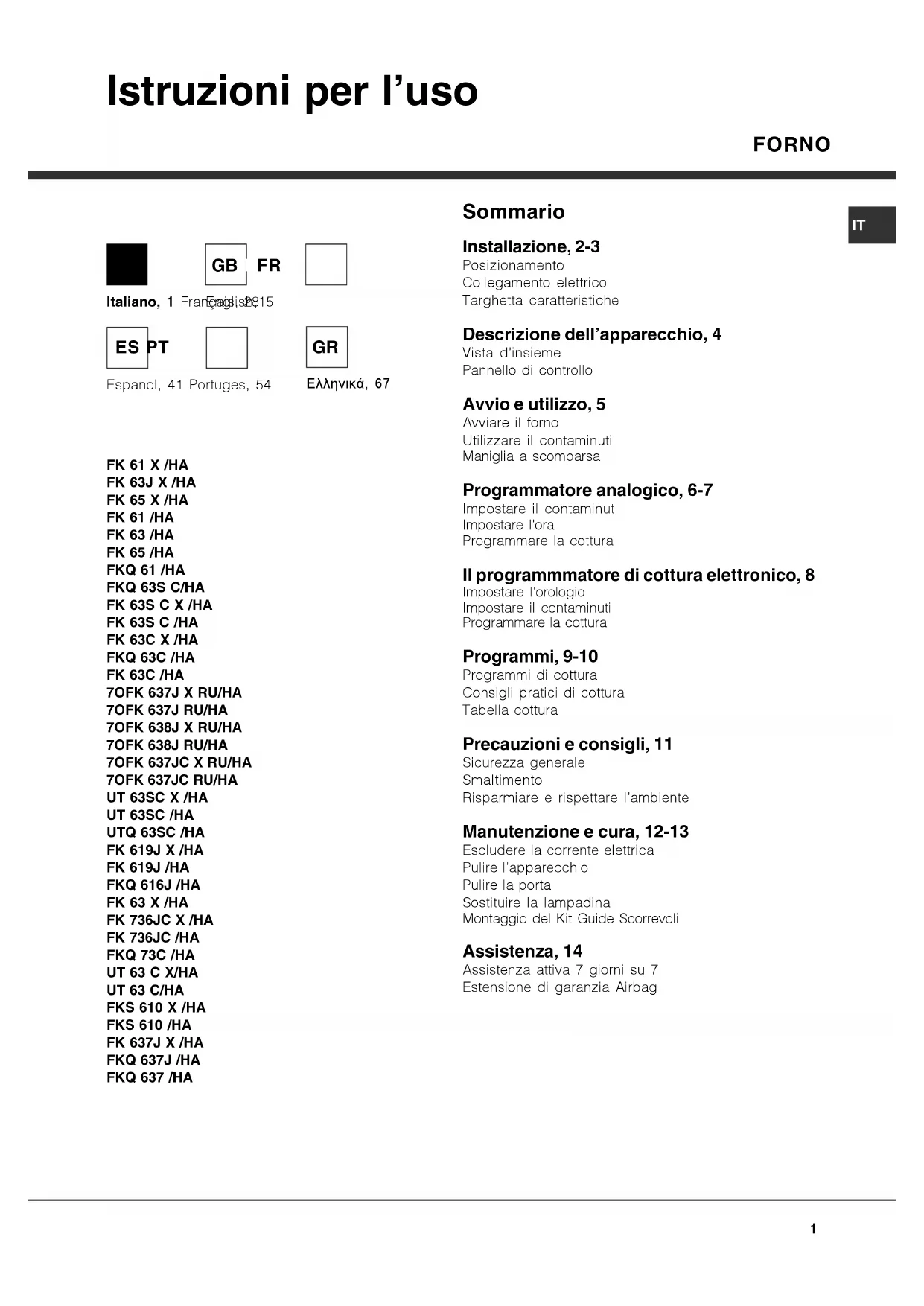

FKQ 637 /HA Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Avvio e utilizzo, 5 Avviare il forno Utilizzare il contaminuti Maniglia a scomparsa Programmatore analogico, 6-7 Impostare il contaminuti Impostare l’ora Programmare la cottura Il programmmatore di cottura elettronico, 8 Impostare l’orologio Impostare il contaminuti Programmare la cottura Programmi, 9-10 Programmi di cottura Consigli pratici di cottura Tabella cottura Precauzioni e consigli, 11 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 12-13 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Assistenza, 14 Assistenza attiva 7 giorni su 7 Estensione di garanzia Airbag Italiano, 1 Français, 28 Espanol, 41 Portuges, 54 English,15 GBIT FR ES PT Istruzioni per l’uso ÅëëçíéêÜ, 67 GR2

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: 590 mm. 595 mm.22,5 mm.*20,5 mm.550 mm. 570 mm. 20 mm. 575-585 mm. 45 mm.560 mm.550 mm. min.

• Solo per modelli inox ! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure). Centraggio e fissaggio Per fissare l’apparecchio al mobile:

• aprire la porta del forno;

• togliere i 2 gommini che coprono i fori di fissaggio posti sulla cornice perimetrale;

• fissare il forno al mobile utilizzando 2 viti a legno;

• riposizionare i gommini coprifori. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. 560 mm. 45 mm. InstallazioneIT

TARGHETTA CARATTERISTICHEDimensionilarghezza cm 43,5altezza cm 32profondità cm 41,5Volumelt. 58Collegamentielettricitensione a 220-240V~ 50/60Hz o50Hz (vedi targhettacaratteristiche)potenza massima assorbita2800WENERGYLABELDirettiva 2002/40/CEsull’etichetta dei forni elettrici.Norma EN 50304Consumo energia convezioneNaturale – funzione diriscaldamento: Tradizionale;Consumo energia dichiarazioneClasse convezione Forzata -funzione diriscaldamento: Pasticceria.Questa apparecchiatura èconforme alle seguenti DirettiveComunitarie: 2006/95/CEE del12/12/06 (Bassa Tensione) esuccessive modificazioni -2004/108/CEE del15/12/04(Compatibilità Elettromagnetica)e successive modificazioni -93/68/CEE del 22/07/93 esuccessive modificazioni.2002/96/CE e successivemodificazioni. Collegamento elettrico ! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Montaggio del cavo di alimentazione

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Mettere in opera il

cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N-

poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (vedi figura).

4. Chiudere il coperchio

della morsettiera. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Presente solo in alcuni modelli. Descrizione dell’apparecchio Vista d’insieme Pannello di controllo ManopolaPROGRAMMIManopolaTERMOSTATO Spia TERMOSTATOManopolaCONTAMINUTI*ManopolaPROGRAMMIManopolaTERMOSTATO Spia TERMOSTATOProgrammatoreELETTRONICO*ManopolaPROGRAMMIManopolaTERMOSTATO Spia TERMOSTATOProgrammatoreANALOGICO* Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1IT

! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. Alcuni modelli sono dotati di un sistema di cerniere che permette alla porta di chiudersi lentamente senza che sia richiesto di accompagnarne la corsa con la mano. Per un corretto utilizzo, prima di chiudere:

• aprire completamente la porta.

• evitare di forzare la chiusura manualmente. Avviare il forno

1. Selezionare il programma di cottura desiderato

TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo, porta del forno ed anche nella parte inferiore della porta forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il contaminuti

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere l’indice della manopola TIMER con il tempo indicato sul pannello di controllo.

3. Il timer è un contaminuti: a tempo scaduto emette

un segnale acustico. ! Il timer non controlla l’accensione e lo spegnimento del forno. Maniglia a scomparsa Alcuni modelli sono dotati di maniglia a scomparsa integrata nella porta forno. Basta una lieve pressione e l’apertura push/push agevola la presa per aprire e chiudere il forno. Al termine dell’utilizzo, si può richiudere esercitando una lieve pressione.

Presente solo in alcuni modelli. Avvio e utilizzo6

ManopolaIMPOSTAZIONETEMPIIconaFINE COTTURAIconaCONTAMINUTIIconaINIZIO COTTURAIconaOROLOGIO ! Tutte le impostazioni sono possibili solo se il forno è collegato all’impianto elettrico. In caso di mancanza di corrente, per più di 10 secondi, il programmatore si ferma: al ripristino della corrente l’icona OROLOGIO lampeggia per indicare che c’è stato un black-out e che è necessario regolare nuovamente l’ora. Se il black-out avviene durante una cottura programmata, il tempo programmato riparte da dove si era fermato (es. se programmo 1 ora di durata cottura e durante questa cottura c'è un black-out di 30 minuti, il programma termina dopo 1 ora e 30min). Anche in questo caso l’icona OROLOGIO lampeggia e l'ora deve essere reimpostata. COTTURA MANUALE Se non si è attivata nessuna programmazione il forno è utilizzabile in manuale agendo sulle manopole PROGRAMMI e TERMOSTATO. Impostare il contaminuti ! Questa funzione non interrompe la cottura e prescinde dall’utilizzo del forno; permette solo di azionare il segnale acustico allo scadere dei minuti impostati. Il contaminuti è utilizzabile solo quando non c'è nessuna programmazione in corso. Per attivare il contaminuti, premere brevemente la manopola 3 volte fino ad ottenere il lampeggio dell' icona CONTAMINUTI. L'impostazione del contaminuti è identica a quella dell'ora di fine cottura (vedere il paragrafo relativo) Impostare l’ora Per regolare l'ora indicata dalle lancette premere brevemente per 4 volte la manopola fino ad ottenere il lampeggio dell' icona OROLOGIO. Quindi per incrementare o decrementare l'orario visualizzato a passi di 1 minuto, ruotare la manopola in senso orario o antiorario e la lancetta dei minuti si muove a passi di 1 minuto in senso orario o antiorario. Trascorsi 10 secondi dall'ultimo aggiustamento il programmatore esce automaticamente dalla modalità di regolazione. Programmatore Analogico*

Presente solo in alcuni modelli. Programmare la cottura Programmare una durata con inizio immediato La programmazione dell'ora di fine cottura permette di iniziare subito e terminare la cottura in maniera automatica in base all'ora programmata. Per programmare l'ora di fine cottura premere 2 volte brevemente la manopola fino ad ottenere il lampeggio dell' icona FINE COTTURA. Per incrementare o decrementare il tempo di cottura a passi di 1 minuto, ruotare la manopola in senso orario o antiorario e la lancetta dei minuti si muove di 1 minuto in senso orario o antiorario. Il lampeggio dell'icona FINE COTTURA continua per 10 secondi dall'ultima rotazione. Il programma può essere confermato premendo la manopola o lasciando scadere i 10 secondi purché sia stato programmato almeno 1 minuto di cottura. L’icona FINE COTTURA accesa indica l’avvenuta programmazione. Selezionare il programma di cottura desiderato con la manopola PROGRAMMI. Il forno si accende subito e si spegnerà all’ora di fine cottura impostata. Per visualizzare il programma impostato premere brevemente e rilasciare la manopola; le lancette e le icone visualizzano il programma impostato. Al termine della cottura l'icona FINE COTTURA lampeggia e l'allarme, emette segnali acustici per 1 minuto (per disattivarlo premere brevemente la manopola). Portare la manopola PROGRAMMI in posizione “0”.

• Esempio: sono le ore 9:00 e viene programmata l’ora 10:15 di fine cottura. Il programma inizia subito e si arresta automaticamente alle 10:15 con una durata di un ora e 15 minuti. Programmare una durata con inizio ritardato La programmazione dell'ora di inizio cottura permette di iniziare e terminare la cottura in maniera automatica in base alle ore programmate. Per programmare l'ora di inizio cottura premere 1 volta brevemente la manopola fino ad ottenere il lampeggio dell' icona INIZIO COTTURA. Per incrementare o decrementare l'ora di inizio cottura a passi di 1 minuto, ruotare manopola in senso orario o antiorario e la lancetta dei minuti si muove di 1 minuto in senso orario o antiorario. Il lampeggio dell'icona INIZIO COTTURA continua per 10 secondi dall'ultima rotazione. Se entro questo tempo non si ruota o preme la manopola le lancette ritornano automaticamente a visualizzare l'orario ed il programma viene annullato.Dopo aver impostato l’ora di inizio cottura (icona INIZIO COTTURA accesa fissa), premendo nuovamente la manopola si passa all’impostazione dell’ora di fine cottura (l'icona FINE COTTURA da spenta diviene lampeggiante), purché sia stato programmato anche solo 1 minuto, altrimenti la programmazione decade.IT

Per la programmazione dell'ora di fine cottura seguire la procedura sopra descritta. Selezionare il programma di cottura desiderato con la manopola PROGRAMMI. Il forno si accenderà all’ora di inizio impostata e si spegnerà all’ora di fine cottura scelta.

• Esempio: sono le ore 9:00, si impostano le 11:00 come ora di inizio e le 12:15 come ora di fine cottura. Il programma inizia automaticamente alle 11:00 e si arresta alle 12:15 con una durata di un ora e 15 minuti. ! Per annullare una programmazione, premere la manopola per 3 secondi: la programmazione sarà annullata e il programmatore ritornerà in modalità cottura manuale.8

Impostare l’orologio ! Si può impostare sia quando il forno è spento chequando è acceso, ma non si è programmata la fine diuna cottura.Dopo l’allacciamento alla rete elettrica o dopo unblack-out, l’icona e i quattro digit numerici sulDISPLAY lampeggiano.1. Premere più volte il tasto finchè nonlampeggiano l’icona e i quattro digit numerici sulDISPLAY;2. con i tasti “+” e “-” regolare l’ora; se si tengonopremuti, i numeri scorrono più velocemente perfacilitare l’impostazione.3. attendere 10 sec oppure premere nuovamente iltasto per fissare l’impostazione. Impostare il contaminuti ! Questa funzione non interrompe la cottura eprescinde dall’utilizzo del forno; permette solo diazionare il segnale acustico allo scadere dei minutiimpostati.1. Premere più volte il tasto finchè nonlampeggiano l’icona e i tre digit numerici sulDISPLAY;2. con i tasti “+” e “-” regolare il tempo desiderato; sesi tengono premuti, i numeri scorrono più velocementeper facilitare l’impostazione.3. attendere 10 sec oppure premere nuovamente iltasto per fissare l’impostazione.Seguirà la visualizzazione del conto alla rovescia altermine del quale si azionerà il segnale acustico. Programmare la cottura ! La programmazione è possibile solo dopo averselezionato un programma di cottura.Programmare la durata di cottura1. Premere più volte il tasto finchè nonlampeggiano l’icona e i tre digit numerici sulDISPLAY;2. con i tasti “+” e “-” regolare la durata desiderata;se si tengono premuti, i numeri scorrono piùvelocemente per facilitare l’impostazione.3. attendere 10 sec oppure premere nuovamente iltasto per fissare l’impostazione.4. a tempo scaduto, sul DISPLAY compare la scrittaEND, il forno termina la cottura e viene emesso unsegnale acustico.• Esempio: sono le 9:00 e viene programmata unadurata di 1 ora e 15 minuti. Il programma si arrestaautomaticamente alle 10:15.Programmare la fine di una cottura! La programmazione della fine di una cottura èpossibile solo dopo aver impostato una durata dicottura.1. Seguire la procedura da 1 a 3 descritta per ladurata;2. poi premere il tasto finchè non lampeggianol’icona e i quattro digit numerici sul DISPLAY;3. con i tasti “+” e “-” regolare l’ora di fine cotturadesiderata; se si tengono premuti i numeri, scorronopiù velocemente per facilitare l’impostazione.4. attendere 10 sec oppure premere nuovamente iltasto per fissare l’impostazione.5. a tempo scaduto, sul DISPLAY compare la scrittaEND, il forno termina la cottura e viene emesso unsegnale acustico.Le icone e accese segnalano che è stataeffettuata una programmazione. Sul DISPLAY vengonovisualizzate alternativamente l’ora di fine cottura e ladurata.Annulare una programmazionePer annullare una programmazione:• premere il tasto finchè non lampeggia l’iconadell’impostazione da annullare e i digit sul display.Premere il tasto “-” finchè sul display noncompaiono le cifre 00:00.• premere contemporaneamente i tasti “+” e ”-”; inquesto modo si annullano tutte le programmazionieffettuate contaminuti compreso. Presente solo in alcuni modelli.IT

Programmi di cottura ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• GRILL (si consiglia di impostare solo su MAX);

• GRATIN (si consiglia di non superare la temperatura di 200°C). Programma FORNO TRADIZIONALE Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma MULTICOTTURA Si attivano tutti gli elementi riscaldanti (superiore, inferiore e circolare) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma FORNO PIZZA Si attivano gli elementi riscaldanti inferiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno, con un forte apporto di calore in prevalenza dal basso. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programma GRILL Si attiva l’elemento riscaldante superiore ed entra in funzione il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attiva l’elemento riscaldante superiore ed entrano in funzione la ventola e il girarrosto (ove presente). Unisce all’irradiazione termica unidirezionale, la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma FORNO PASTICCERIA Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani contemporaneamente. Girarrosto* Per azionare il girarrosto (vedi figura) procedere come segue:

2. mettere il sostegno

del girarrosto in posizione 3 e inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto

selezionando con la manopola PROGRAMMI

Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTICOTTURA

• Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto. GRILL

• Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia.

• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. FORNO PIZZA

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. Programmi

Presente solo in alcuni modelli.10

Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento (minuti) Temperatura consigliata Durata cottura (minuti) Tradizionale Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate

65-75 70-75 70-80 15-20 30-35 Multicottura Pizza (su 2 ripiani) Lasagne Agnello Pollo arrosto + patate Sgombro Plum-cake Bignè (su 2 ripiani) Biscotti(su 2 ripiani) Pan di spagna (su 1 ripiano) Pan di spagna (su 2 ripiani) Torte salate

70-80 70-80 70-75 70-75 Pasticceria Crostate Torta di frutta Plum-cake Pan di spagna Crêpes farcite (su 2 ripiani) Cake piccoli (su 2 ripiani) Salatini di sfoglia al formaggio (su 2 ripiani) Bignè (su 3 ripiani) Biscotti (su 3 ripiani) Meringhe (su 3 ripiani)

! I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. Tabella cotturaIT

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Assicurarsi sempre che le manopole siano nella posizione “”/“ ” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti pesanti sulla porta del forno aperta.

• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

• Evitare che i bambini giochino con l'apparecchio. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.

• Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.12

Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. servendosi di un cacciavite, alzare e ruotare le

levette F F F F F poste sulle due cerniere (vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi figura).

Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura).

2. Scegliere il ripiano in

cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C. Manutenzione e cura

Presente solo in alcuni modelli.

3. Fissare i due telai con

le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai

sui distanzieri A. ! Non inserire le guide scorrevoli alla posizione 5. Pannelli catalitici laterali e posteriore* Sono pannelli ricoperti da uno speciale smalto che è in grado di assorbire il grasso che si sviluppa dalle cotture. Questo smalto è abbastanza resistente per consentire lo scorrimento dei vari accessori (griglie, leccarde, ecc...) senza deteriorarsi. Non c'è bisogno di preoccuparsi se piccole tracce bianche appaiono sulle superfici. Tuttavia bisogna evitare di: - raschiare lo smalto con oggetti taglienti (per esempio un coltello); - utilizzare detergenti o abrasivi.

Presente solo in alcuni modelli.14

Assistenza ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

• Il tipo di anomalia;

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.15
