MANUAL DE USUARIO FHS 21 IXHA S HOTPOINT ARISTON

• El tipo de anomalía;

• El modelo de la máquina (Mod.)

• El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)9 Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

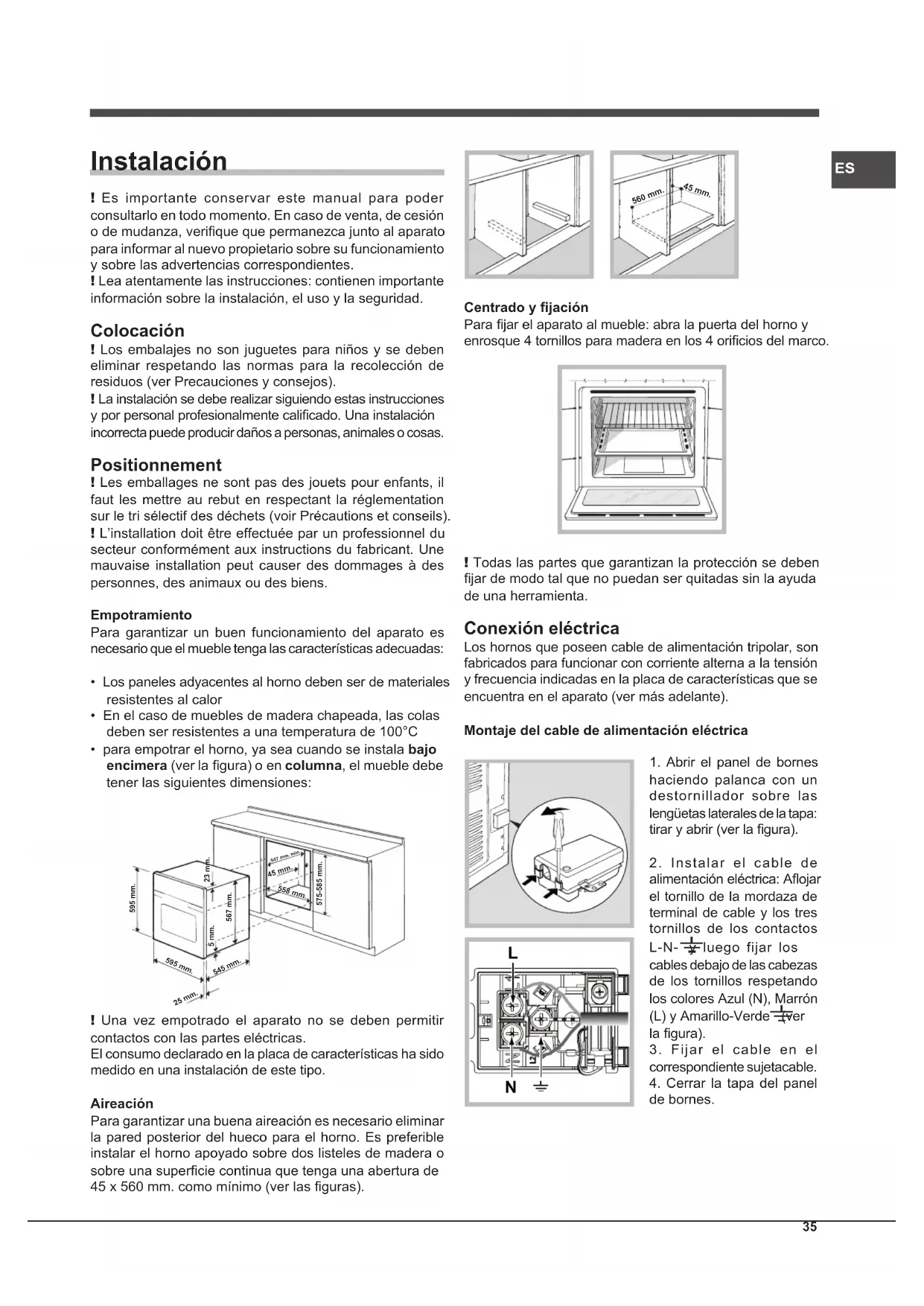

Instalación ! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Colocación ! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos). ! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calicado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Empotramiento Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• Los paneles adyacentes al horno deben ser de materiales resistentes al calor

• En el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C

• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la gura) o en columna, el mueble debe tener las siguientes dimensiones: 595 mm.595 mm.25 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm.558 mm. 547 mm. min. ! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo. Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una supercie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las guras). 560 mm. 45 mm. Centrado y jación Para jar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 oricios del marco. ! Todas las partes que garantizan la protección se deben jar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta. Conexión eléctrica Los hornos que poseen cable de alimentación tripolar, son fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver más adelante). Montaje del cable de alimentación eléctrica

1. Abrir el panel de bornes

haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tirar y abrir (ver la gura).

2. Instalar el cable de

alimentación eléctrica: Aojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y luego fijar los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (ver la gura).

3. Fijar el cable en el

correspondiente sujetacable.

4. Cerrar la tapa del panel

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente (por ejemplo, la parte posterior del horno). ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS

Dimensiones* ancho 43,5 cm. altura 32,4 cm. profundidad 45,0 cm. Volumen* litros 65 Conexiones eléctricas voltaje 220-240V~ 50/60Hz o 50Hz (ver placa características) potencia máxima absorbida 2250W ENERGY LABEL Directiva 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 Consumo de energía por convección Natural –función de calentamiento: Tradicional; Este aparato es conforme con las siguientes Directivas: Comunitarias: - 2006/95/CEE del 12/12/06 (Baja tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones. - 2012/19/CE y posteriores modificaciones. - 1275/2008 standby/off mode.

• Sólo para modelos con guías embutidas.ES

Puesta en funcionamiento y uso ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que sobresalgan del horno (1).Para quitar completamente las parrillas, como se indica en el dibujo, es suciente levantarlas cogiéndolas de la parte delantera y tirar (2).! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno. Poner en funcionamiento el horno 1. Seleccione el programa de cocción deseado girando el mando PROGRAMAS.2. Elija la temperatura girando el mando TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas. 3. El piloto TERMOSTATO encendido indica la fase de calentamiento hasta la temperatura seleccionada4. Durante la cocción es posible:- modificar el programa de cocción con el mando PROGRAMAS;- modicar la temperatura con el mando TERMOSTATO;- interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.Ventilación de enfriamientoPara disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno.! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté sucientemente frío.Luz del hornoSe enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción. Utilizar el contador de minutos* 1. Antes que nada es necesario cargar el timbre girando el mando TEMPORIZADOR un giro casi completo en sentido horario.2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir el indicador del mando TEMPORIZADOR con el tiempo indicado en el panel de control.3. El temporizador es un contador de minutos: cuando se cumple el tiempo, emite una señal sonora.! El temporizador no controla ni el encendido ni el apagado del horno. El programador electrónico*

Poner en hora el reloj ! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el nal de una cocción.Después de la conexión a la red eléctrica o después de un corte de corriente, el icono y los cuatro dígitos numéricos del DISPLAY centellean.1. Presione varias veces el botón hasta que centelleen el icono y las cuatro cifras en el DISPLAY;2. con los botones “ ” y “ ” regular la hora; si se mantienen presionados, los números deslizan mas velozmente para facilitar la jación.3. Esperar 10 seg. o bien presionar nuevamente el botón para jar la programación. Programar el contador de minutos ! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos jados.1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;2. con los botones “ ” y “ ” regular el tiempo deseado; si se mantienen presionados, los números deslizan mas velozmente para facilitar la jación.3. Esperar 10 seg. o bien presionar nuevamente el botón para jar la programación.Continuará la visualización de la cuenta atrás, al nal de la cual se accionará la señal sonora. Programar la cocción ! La programación es posible sólo después de haber seleccionado un programa de cocción.Programar la duración de la cocción1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;

• Presente sólo en algunos modelos.38

2. 2. con los botones “ ” y “ ” regular la duración deseada;

si se mantienen presionados, los números deslizan mas velozmente para facilitar la jación.

3. Esperar 10 seg. o bien presionar nuevamente el botón

para jar la programación.

4. Una vez cumplido ese tiempo, en el DISPLAY aparecerá

la palabra END, la cocción nalizará y se emitirá una señal sonora. Para detenerlo presionar un botón cualquiera.

• Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas. Programar el nal de una cocción ! La programación del nal de una cocción es posible sólo después de haber jado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la duración;

2. luego presione el botón hasta que centelleen el icono

y las dos cifras en el DISPLAY;

3. 2. con los botones “ ” y “ ” regular la hora de cocción

deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la jación.

4. Esperar 10 seg. o bien presionar nuevamente el botón

para jar la programación.

5. Una vez cumplido ese tiempo, en el DISPLAY aparecerá

la palabra END, la cocción nalizará y se emitirá una señal sonora. Para detenerlo presionar un botón cualquiera. Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de nalización de la cocción y la duración.

• Ejemplo: son las 9:00 horas, se programa una duración de 1 hora. Se programa las 12:30 como hora de nalización. El programa comenzará automáticamente a las 11:30 horas. Anular una programación Para anular una programación:

• Presionar el botón hasta que centellee el icono de la programación a anular y las cifras en el display. Presionar el botón “ ” hasta que en el display aparezcan las cifras 00:00.

• mantener presionados al mismo tiempo los botones “ ” y “ ”; de este modo se anulan todas las programaciones efectuadas incluido el contador de minutos. Programas ! En todos los programas se puede jar una temperatura entre 60ºC y MAX, excepto en:

• GRILL (se aconseja elegir sólo MAX); Programa HORNO TRADICIÓNAL Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa HORNO DULCE Se enciende el elemento calentador inferior. Esta función es aconsejable para la cocción de alimentos delicados, en particular, las tortas que necesitan leudado, ya que el mismo se facilita por el calor proveniente de abajo. Es importante notar que las temperaturas más elevadas se alcanzan en tiempos bastante largos, por lo tanto, en estos casos, es aconsejable utilizar la función «Horno TRADICIÓNAL». Programa HORNO “SUPERIOR” Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción. / Programa GRILL Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado supercial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura supercial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... En el párrafo “Consejos prácticos para la cocción” se encuentran algunos ejemplos de su uso. Realice las cocciones con la puerta del horno cerrada. Asador giratorio* Para accionar el asador rotativo (ver la figura) proceder del siguiente modo:

2. coloque el soporte

del asador rotativo en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;

3. accione el asador automático seleccionando con la perilla

PROGRAMAS ; Consejos prácticos para cocinar ! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas. ! En las cocciones GRIL, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas). GRILL

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja jar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

• Presente sólo en algunos modelos.ES

Programas Alimentos Peso (Kg) Posición de los estantes Precalenta miento (minutos) Temperatura aconsejada Duración de la cocción (minutos) Horno Tradiciónal Pato Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Torta glaseada Lasañas Corsero Caballa Plum-cake Hojaldre con crema Bizcocho Tortas saladas

30-40 35-40 50-60 25-30 Horno “superior” Retoques de cocción - 3/4 15 220 - Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrill Bistec de ternera Chuletas Hamburguesas Caballa Tostadas

80-90 70-80 70-80 Tabla de cocción40

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

• No toque el aparato descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados de usos impropios, erróneos e irracionales.

• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Tome la manija de apertura de la puerta en el centro: en los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No cubra el fondo del horno con hojas de aluminio.

• No coloque materiales inamables en el horno: si el aparato se pone en funcionamiento inadvertidamente, podría incendiarse.

• Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición “●”/“○”.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• No apoye objetos sobre la puerta del horno abierta.

• Evite que los niños jueguen con el aparato.

• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medioambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la “limpieza automática retrasada” (ver Mantenimiento y cuidados), le permitirán organizarse en ese sentido.

• Se recomienda efectuar siempre las cocciones en GRILL con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente).

• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor. Mantenimiento y cuidados Cortar la corriente eléctrica Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos especícos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.ES

Limpiar la puerta Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas aladas que puedan rayar la supercie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. Para ello, abra completamente la puerta (ver la gura);

2. utilizando un destornillador, levante y gire las palancas

F ubicadas en las dos bisagras (ver la gura);

3. Sujete la puerta de los

costados y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la gura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario. Controlar las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de

vidrio del portalámpara.

2. Extraiga la bombilla y

sustitúyala con una análoga: potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa

(ver la gura). ! No utilice la lámpara del horno para iluminar ambientes.42
