MANUAL DE USUARIO Deco MHR 940.1 (OW) HA HOTPOINT ARISTON

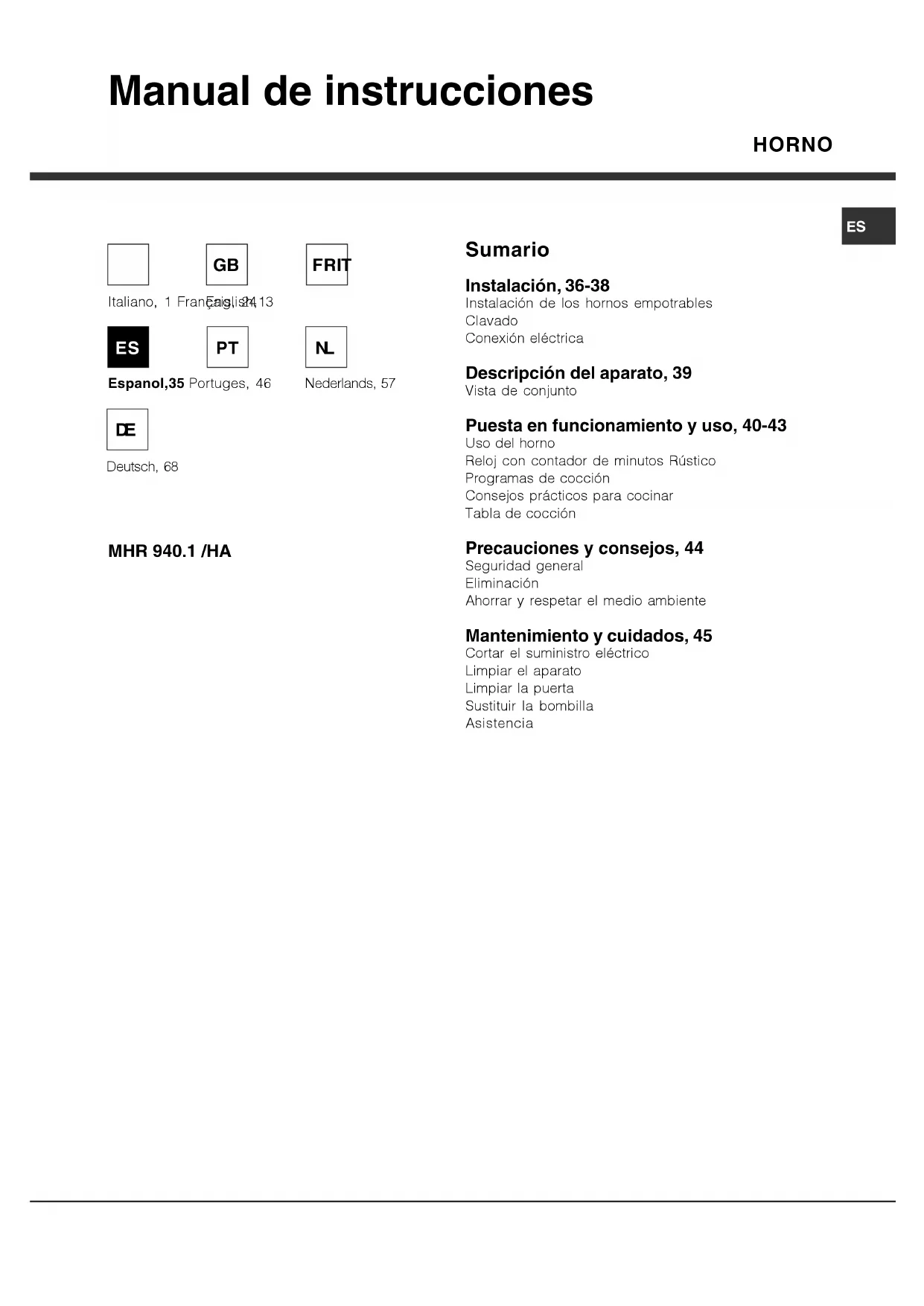

• Son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur l’appareilES HORNO MHR 940.1 /HA Sumario Instalación, 36-38 Instalación de los hornos empotrables Clavado Conexión eléctrica Descripción del aparato, 39 Vista de conjunto Puesta en funcionamiento y uso, 40-43 Uso del horno Reloj con contador de minutos Rústico Programas de cocción Consejos prácticos para cocinar Tabla de cocción Precauciones y consejos, 44 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Mantenimiento y cuidados, 45 Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Sustituir la bombilla Asistencia Manual de instrucciones Italiano, 1 Français, 24 Espanol,35 Portuges, 46 English,13

Instalación Importante: cualquier intervención de regulación, mantenimiento etc. se debe realizar con el horno eléctricamente desconectado. Instalación de los hornos empotrables Para garantizar el correcto funcionamiento del aparato empotrable, es necesario que el mueble tenga características apropiadas. En la figura se indican las dimensiones del vano del mueble, en el empotrado bajo encimera y vertical. Para facilitar un aireado eficaz por la zona delantera inferior y superior del mueble, se han de taladrar tomas de aire convenientes: (entrada por abajo de 200 cms2 aprox..; una boca de salida por la parte superior de 90 cms2 aprox.). Los paneles de los muebles adyacentes al horno deberán ser de material resistente al calor. En particular, en el caso de muebles de madera revestida las colas deberán ser resistentes a la temperatura de 120 °C. De conformidad con las normas de seguridad, una vez empotrado el aparato, no deben resultar posibles, eventuales contactos con las paredes eléctricas. Todas las partes que aseguran la protección deben fijarse de tal modo que no sea posible quitarlas sin la ayuda de algún utensilio. Clavado Antes de introducir el horno en el mueble, si es necesario, afloje los 4 tornillos posteriores “D” que fijan los paneles laterales. Esto se realiza para facilitar su desplazamiento vertical. El horno se debe fijar al mueble a través de los 4 orificios ubicados en el marco utilizando los tornillos y los separadores suministrados con el aparato. Después de haber fijado el horno al mueble introduciendo y atornillando a fondo los tornillos en los orificios “A”, proceda del siguiente modo:

1) Con la puerta del horno abierta afloje los seis

tornillos “C” (de este modo los paneles laterales pueden deslizarse verticalmente);

2) Bajando adecuadamente los paneles laterales, es

posible acceder a los 2 orificios “B” para fijar el horno definitivamente;

3) Vuelva a colocar los paneles laterales y a

Conexión eléctrica Los hornos dotados de cable de alimentación tripolar, están predispuestos para el funcionamiento con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (colocada en el aparato) y en el manual de instrucciones. El conductor de toma de tierra del cable se distingue por los colores amarillo-verde. Sustitución del cable Utilice un cable de goma del tipo H05VV-F con una sección 3 x 1.5 mm². El conductor amarillo-verde tendrá que ser 2÷3 cm. más largo que los otros conductores. Apertura del tablero de bornes:

• Con la ayuda de un destornillador, haga palanca en las lengüetas laterales de la tapa del tablero de bornes;

• Tirar y abrir la tapa del tablero de bornes. Para la colocación del cable, realizar las siguientes operaciones:

• aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N-

• fijar los cables debajo de las cabezas de los tornillos respetando los colores: Azul (N) Marrón (L) Amarillo-Verde

• fijar el cable de alimentación en el correspondiente sujetacable y cerrar la tapa.

Conexión del cable de alimentación a la red Instalar, en el cable, un enchufe normalizado para la potencia indicada en la placa de características; en caso de conexión directa a la red, es necesario colocar entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, adecuado a la potencia y conforme a las normas en vigencia (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación debe colocarse de tal manera que, en ningún punto alcance una temperatura superior a 50°C con respecto a la temperatura ambiente. Antes de efectuar la conexión comprobar que:

• La seguridad eléctrica de este aparato se garantiza sólo cuando el mismo resulte correctamente conectado a una eficiente instalación de conexión a tierra conforme a lo previsto por las normas de seguridad eléctrica. Es necesario verificar este fundamental requisito de seguridad y, en caso de duda, solicitar un control cuidadoso de la instalación por parte de personal profesionalmente especializado. El fabricante no puede ser considerado responsable por los eventuales daños causados por la falta de conexión a tierra de la instalación.

• Antes de conectar el aparato, comprobar que los datos de la placa de características (ubicada en el aparato y/o en el embalaje) correspondan a los de la red de distribución eléctrica y gas.

• Comprobar que la capacidad eléctrica de la instalación y la de los tomas de corriente resulten adecuadas a la potencia máxima del aparato indicada en la placa de características. En caso de duda, dirigirse a personal profesionalmente especializado.

• En caso de incompatibilidad entre el toma de corriente y el enchufe del aparato, llamar a personal técnico para reemplazar el toma con otro adecuado. El técnico, en particular, deberá también comprobar que la sección de los cables del toma de corriente resulte adecuada a la potencia absorbida por el aparato. En general, no es aconsejable el uso de adaptadores, tomas múltiples y/o extensiones. Si su uso fuera indispensable es necesario utilizar solamente adaptadores simples o múltiples y prolongaciones conformes a las normas vigentes de seguridad, teniendo cuidado de no superar el límite de capacidad de corriente marcado en el adaptador simple y en las prolongaciones, y el de máxima potencia marcado en el adaptador múltiple. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe doblarse ni comprimirse. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.38

Dimensiones útiles del horno: ancho 54cm profondidad 38cm altura 33cm Volumen útil del Maxihorno: L. 68 Tensión y frecuencia de alimentación: 220-240V/ 50Hz Potencia Max: 2800W Estos aparatos han sido construidos de conformidad con las siguientes Normas Comunitarias: - 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones; - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 93/68/CEE del 22/07/93 y sucesivas modificaciones. - 2002/96/CEE y sucesivas modificaciones. - 1275/2008 stand-by/offmode. ENERGY LABEL Norma 2002/40/CE en la etiqueta de los hornos eléctricos Norma EN 50304 Clase Consumo de energía para funcionamiento por convección Forzada función de calentamiento: PASTELERÍAES

Descripción del aparato Vista de conjunto Reloj con contadorde minutos Rústico Piloto TERMOSTATOMandoTERMOSTATOMando de PROGRAMAS Cristal puerta forno40

Puesta en funcionamiento y uso Uso del horno ! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta y airee el ambiente en el que se encuentra. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

1. Seleccione el programa de cocción deseado

TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase

de calentamiento hasta la temperatura seleccionada

4. Durante la cocción es posible:

- modificar el programa de cocción con el mando PROGRAMAS; - modificar la temperatura con el mando TERMOSTATO; - interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”.

! En el programa BARBACOA no está previsto el precalentamiento.

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato. Ventilación de enfriamiento Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. En el programa PASTELERÍA comienza a funcionar sólo cuando el horno está caliente. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. Luz del horno Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción. Reloj con contador de minutos Rústico Cómo poner la hora corriente El horno debe estar conectado eléctricamente. Tire la perilla y gírela en sentido horario hasta seleccionar la hora exacta. Nota: El programador funciona eléctricamente, por lo tanto, en caso de un corte de corriente se detendrá, y no funcionará hasta que se restablezca la misma. Posteriormente será necesario repetir la operación de restablecimiento de la hora corriente. Función contador de minutos En el funcionamiento contador de minutos se selecciona un tiempo a partir del cual comienza una cuenta regresiva. Esta función no controla el encendido y apagado del horno, solamente emite una alarma acústica cuando se cumple el tiempo. Cómo configurar el contador de minutos Gire la perilla en sentido horario hasta llevar el índice sobre el tiempo deseado (escala interna), que se observa en la «representación visual». La cuenta del tiempo comenzará inmediatamente. Para interrumpir el sonido, o para utilizar sólo la función reloj, lleve el índice sobre el símbolo !.ES

Programas de cocción ! En todos los programas se puede fijar una temperatura entre 60°C y MAX, excepto en:

• BARBACOA (se aconseja elegir sólo MAX);

• GRATIN (se aconseja no superar una temperatura de 200ºC). Programa HORNO TRADICIONAL Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa HORNO PASTELERÍA Este programa es aconsejable para la cocción de alimentos delicados (por ej. las tortas que necesitan leudado) y algunas preparaciones “mignon” en 3 bandejas simultáneamente. Programa COCCIÓN RÁPIDA Este programa es particularmente indicado para cocciones veloces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo nivel. Programa MULTICOCCIÓN Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente. Programa HORNO PIZZA Esta combinación permite un rápido calentamiento del horno, con un fuerte aporte de calor preferentemente desde abajo. Cuando utilice más de una bandeja a la vez, en la mitad de la cocción es necesario intercambiar sus posiciones . Programa BARBACOA La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada. Programa GRATIN A la irradiación térmica unidireccional, le agrega la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada. Programma Descongelación El ventilador colocado en el fondo del horno, hace circular el aire a temperatura ambiente alrededor del alimento. Es aconsejable para la descongelación de cualquier tipo de alimento, pero en particular para alimentos delicados que no deben recibir calor, por ejemplo: tortas heladas, postres o tortas con crema, tortas de fruta. El tiempo de descongelación se reduce aproximadamente a la mitad. Cuando se trate de carne, pescado o pan, es posible reducir los tiempos utilizando la función "multicocción" y seleccionando una temperatura de 80° 100°C. El asador automático Este accesorio se debe utilizar exclusivamente para cocinar a la parrilla. Proceda de la siguiente manera: inserte la carne que debe cocinar en la varilla transversal, en sentido longitudinal, bloqueándola con los correspondientes tenedores regulables. Introduzca los soportes ''A'' y ''B'' en los orificios presentes en la grasera ''E'', apoye la ranura de la varilla en el asiento ''C'' y coloque la parrilla en la primera guía más baja del horno; inserte ahora la varilla en el orificio del asador automático, llevando hacia adelante la ranura en el asiento ''D'' (ver figuras). Accione el asador automático seleccionando con el mando PROGRAMAS

Consejos prácticos para cocinar ! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría quemar las comidas delicadas. ! En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas). MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.

• Coloque la grasera abajo y la parrilla arriba. BARBECUE

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas, es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.ES

Tabla de cocción Programas Horno Tradicional Horno Pastelería Cocción rápida Multicocción Horno Pizza Barbacoa Gratin Peso (Kg) 1,5 1,5

Duración de la cocción (minutos) 70-80 60-70 70-75 70-80 15-20 30-35 25-35 40-50 45-55 20-25 30-40 20-25 20-25 30-35

Posición de las bandejas Alimentos Pato Pollo Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas glaseadas Tortas glaseadas Torta de fruta Bizcochos con uva Tortas pequeñas en dos niveles Bizcochos Hojaldre con crema en 3 niveles Bizcochos en 3 niveles Creps rellenos Merengues en 3 niveles Bizcochitos salados de hojaldre y queso Alimentos congelados Pizza Mixto de calabacín y cangrejos Torta rústica de espinacas Panzerotti (ravioles grandes italianos) Lasañas Panecillos dorados Bocaditos de pollo Precocidos Alas de pollo doradas Alimentos Frescos Bizcochos (de pastaflora) Hojaldre con crema Bizcochitos salados de hojaldre y queso Pizza en 2 niveles Tortas glaseadas en 2 niveles/Tortas en 2 niveles Bizcochos en 2 niveles (sobre una grasera) Pollo asado + patatas Cordero Caballa Lasañas Hojadre con crema en 2 niveles Bizcochos en 2 niveles Bizcochitos salados de hojaldre y queso en 2 niveles Tortas saladas Pizza Hogazas Caballa Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Salchichas Hamburguesas Bocadillos calientes de jamón y queso (o pan tostado) Pollo asado con asador automático (si existe) Cordero asado con asador automático (cuando existe) Pollo a la parrilla Sepias Pollo asado con asador automático (si existe) Pato asado con asador automático (si existe) Asado de ternera o vaca Asado de cerdo Cordero

• Los tiempos de cocción son indicativos y se pueden modificar en base a sus gustos personales. La duración del

recalentamiento del horno está

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del aparato.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No utilice líquidos inflamables (alcohol, bencina, etc.) cerca del aparato mientras está en funcionamiento.

• Cuando el aparato no se utiliza, controle siempre que los mandos estén en la posición •.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica.

• No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores. Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la “limpieza automática retrasada” (ver Mantenimiento y cuidados), permiten organizarse en ese sentido.

• Se recomienda efectuar siempre las cocciones BARBACOA y GRATIN con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente).

• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.ES

Mantenimiento y cuidados Cortar el suministro eléctrico Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas.

• No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. Limpiar la puerta Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

• Forzar la puerta hacia abajo y mantener ligeramente presionadas las dos palancas “B” de las dos bisagras simultáneamente, tal como se indica en la figura.

• Con las dos palancas “B” siempre presionadas, comenzar a cerrar la puerta hasta que se enganchen internamente con los dos ganchitos “D”; a continuación, manteniendo alzados los dos ganchitos inferiores “A”, extraer la puerta tal como se indica en la figura. Para volver a colocar la puerta:

• Con la puerta en posición vertical, insertar los dos ganchitos superiores “D” en las ranuras superiores; luego, bajar la puerta e insertar los dos ganchitos inferiores “A” en las ranuras inferiores.

• Asegurarse de que el alojamiento “D” esté enganchado perfectamente al borde de la ranura (mover ligeramente la puerta hacia adelante y hacia atrás).

• Forzar completamente la puerta hacia abajo y luego cerrarla. Controle las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:

1. Desenrosque la tapa de vidrio

sustitúyala con una análoga: potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (ver

la figura). Asistencia ! No llame nunca a técnicos no autorizados. Comunique:

• El tipo de anomalía;

• El modelo de la máquina (Mod.)

• El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.
