РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FH 82 C IXHA HOTPOINT ARISTON

Монтаж, 58-59 Расположение Электрическое подключение Описание изделия, 60

Консоль управления Включение и эксплуатация, 61 Включение духового шкафа Программирование окончания приготовления при помощи таймера Паспортная табличка Электронный таймер программирования приготовления, 62 Программы, 63 - 65 Программы приготовления Практические советы по приготовлению Таблица приготовления Предосторожности и рекомендации, 66 Общие требования по безопасности Переработка Экономия электроэнергии и охрана окружающей

Техническое обслуживание и уход, 67-

Обесточивание изделия Чистка изделия Чистка дверцы Замена лампочки Крепление комплекта выдвижных направляющих Сервисное обслуживание

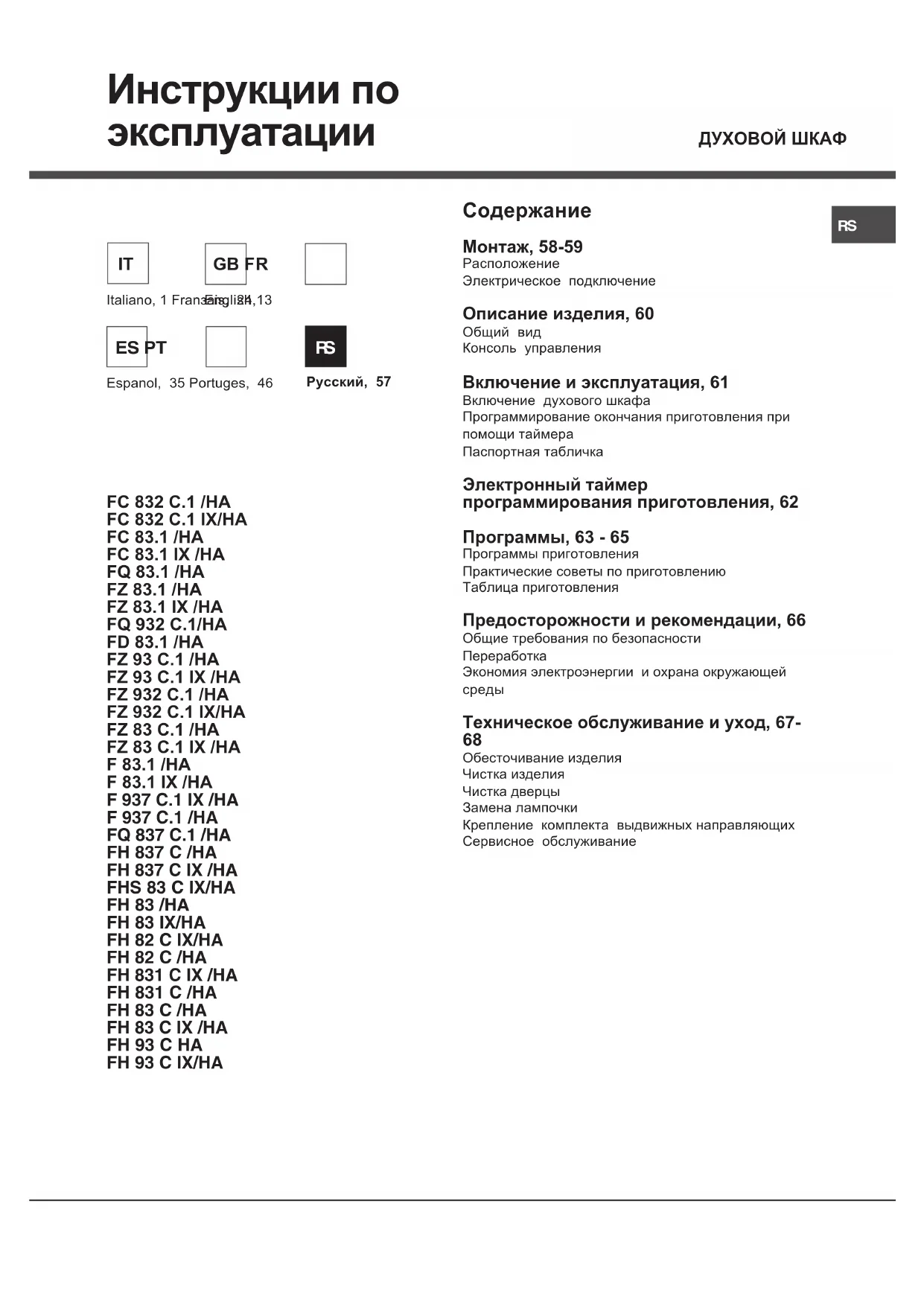

Инструкции по эксплуатации Русский, 57 ДУХОВОЙ ШКАФ Italiano, 1 Franзais, 24 Espanol, 35 Portuges, 46 English,13 GB FR ES PT

! Важно сохранить данное руководство для его последующих консультаций. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями. ! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия. Расположение ! Не разрешайте детям играть с упаковочными материалами. Упаковка должна быть уничтожена в соответствии с правилами сбора мусора (см. Предосторожности и рекомендации). ! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным. Встроенный монтаж Для обеспечения исправного функционирования изделия кухонный элемент должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны быть выполнены из термостойкого материала;

• клей кухонных элементов элементов из фанерованного дерева должен быть устойчивым к температуре 100°C.

• для встраивания духового шкафа под кухонным топом (см. схему) или в шкаф- пенал ниша кухонного элемента должна иметь следующие размеры: ! После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями. Расход электроэнергии, указанный на паспортной табличке изделия, был замерен для данного типа

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм (см схемы). Центровка и крепление 4 крепежных элемента с боков духового шкафа должны быть отрегулированы в соответствии с 4 отверстиями в раме в зависимости от толщины боковой панели кухонного элемента: толщина 20 мм: полностью удалите съемную часть крепежного элемента (см.

толщина 18 мм: используйте первый паз, согласно уже готовой конфигурации производителя (см. схему); толщина 16 мм: используйте второй паз (см. схему). Для крепления изделия к кухонному элементу: откройте дверцу духового шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в периметральной раме. ! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было 595 mm. 595 mm.24 mm.545 mm. 5 mm. 567 mm. 23 mm. 593 mm. 45 mm.558 mm.547 mm. min. 560 mm. 45 mm. Монтаж59

снять только при помощи специального инструмента. Центровка и крепление*

1. Установить скобы “A” в край к духовому шкафу

2. Установить уголки “C” в край к скобам “A”. В

частности, если толщина боковой панели мебельного элемента:

• 16 мм: прикрепить уголок таким образом, чтобы проставленный на ней номер 16 был обращен к вам;

• 18 мм: прикрепить уголок таким образом, чтобы сторона без надписей была обращена к

• 20 мм: не устанавливать уголок.

3. Прикрепить скобы и уголки к краю боковой

панели мебельного элемента при помощи шурупов “D”.

4. Прикрепить духовой шкаф к мебельному

элементу при помощи шурупов и пластмассовых шайб “E”. Электрическое подключение ! Духовые шкафы, укомплектованные трехполюсным кабелем электропитания, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке с данными (см. ниже). Подсоединение сетевого кабеля

1. Откройте зажимную

коробку, нажав при помощи отвертки на выступы с боков крышки: потяните и откройте крышку (см.

кабельного сальника и выньте его, поддев отверткой (см. схему).

затем прикрепите провода под головками винтов, соблюдая цветовую маркировку Синий (N) Коричневый (L) Желто-

Подсоединение сетевого кабеля изделия к сети электропитания Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке (см. сбоку). В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C. ! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности. Перед подключением изделия к сети электропитания проверьте следующее:

• сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. ниже);

• напряжение сети электропитания должно находиться в пределах значений, указанных на паспортной табличке (см. ниже);

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используйте удлинители или тройники. ! Изделие должно быть установлено таким образом, чтобы сетевой кабель и сетевая розетка были легко доступны. ! Сетевой кабель изделия не должен быть согнут

! Регулярно проверяйте состояние сетевого кабеля и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание). ! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требований.

Имеется только в некоторых моделях.60

Панель управленияРЕШЕТКАПРОТИВЕНЬВЫДВИЖНЫЕНАПРАВЛЯЮЩИЕдля противеней и решетокположение 5положение 4положение 3положение 2положение 1 Описание изделия

• Имеется только в некоторых моделях.61

! При первом включении духового шкафа рекомендуем прокалить его примерно в течение часа при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа. Включение духового шкафа

1. Выберите нужную программу приготовления при

помощи рукоятки ПРОГРАММЫ.

2. Выберите температуру при помощи регулятора

ТЕРМОСТАТ. В специальной таблице приводится перечень типов приготовления с соответствующими рекомендуемыми температурами (см. Программы).

3. Включенный индикатор ТЕРМОСТАТА означает

текущую фазу нагрева духовки до заданной температуры.

4. В процессе приготовления в любой момент

- изменить программу приготовления при помощи рукоятки ПРОГРАММЫ; - изменить температуру при помощи регулятора

- прервать приготовление, повернув рукоятку ПРОГРАММЫ в положение «0». ! Никогда не ставьте никаких предметов на дно духового шкафа, так как они могут повредить эмалированное покрытие. ! Всегда ставьте посуду на прилагающуюся

Охладительная вентиляция Для понижения температуры вокруг работающего духового шкафа некоторые модели оснащаются охладительным вентилятором. Этот вентилятор направляет струю воздуха между панелью управления и дверцей духового шкафа. ! По завершении приготовления вентилятор продолжает работать вплоть до надлежащего охлаждения духовки. Освещение духового шкафа Загорается при выборе / при помощи рукоятки ПРОГРАММЫ. Остается включенной при выборе программы приготовления. Программирование окончания приготовления при помощи таймера*

1. Прежде всего необходимо завести таймер,

повернув рукоятку ТАЙМЕР ОКОНЧАНИЯ ПРИГОТОВЛЕНИЯ по часовой стрелке почти на один полный оборот.

2. Поворачивая рукоятку обратно, против часовой

стрелки, задается нужное время – минуты на рукоятке ТАЙМЕРА ОКОНЧАНИЯ ПРИГОТОВЛЕНИЯ должны совпасть с отметками на панели управления.

3. По истечении заданного времени раздается

звуковой сигнал и духовой шкаф выключается.

4. Когда духовой шкаф выключен, таймер

программирования окончания приготовления может быть использован в качестве обычного

! для использования духового шкафа в ручном режиме, т.е. исключив устройство программирования окончания приготовления, необходимо, чтобы фиксированная отметка на передней панели духовки совпала с символом 9. Включение и эксплуатация ПАСПО РТНАЯ ТАБЛИЧКА Габаритные размеры ширина 43,5 см. высота 32 см. глубина 41,5 см. Объем л 58 Электричес кое подключение напряжение 220-2 40 В ~ 50 Гц макс. поглощаемая мощность 2800 Вт МАРКИРОВКА ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ Директива 20 02/40/СЕ об этикетках электрических духовых шк афов. Нормати в EN 50304 Расход электроэнергии Натуральная конвекция – функция нагреван ия: / Традициональная: Заявление о расходе электроэнергии класса п ринудительной конвекции - функция нагреван ия: /

ская выпечка. Данное изделие соответствует следующим Директивам Европейского Сообщества: 2006 /95/CEE от 12.12.06 (Низкое напряжение) с последующими изменени ями – 20 04/108/СЕЕ от 15/12/04 (Электромагнитная совместимость) с последующими изменениями – 93/68/СЕЕ от 22/07/93 с последующими изменениями. 2002 /96/CE с п осл едующи ми

• Имеется только в некоторых моделях.62

Электронный таймер программирования выпечки

Программирование часов ! Часы можно настроить как при выключенном духовом шкафу, так и при включенном, при условии что не было задано время окончания

После подключения к электрической сети или после отключения электроэнергии, начнет мигать

и четыре цифры на ДИСПЛЕЕ.

1. Нажмите несколько раз кнопку

удерживайте до тех пор, пока на ДИСПЛЕЕ не замигает икона и четыре цифровых значения;

2. при помощи “+” и “-” регулируется время; при

их удерживании цифры меняются быстрее, что облегчает установку.

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки. Программирование таймера ! Данная функция не прерывает процесса выпечки и не зависит от работы духового шкафа. Она позволяет только включить звуковой сигнал по истечении заданного времени.

1. Нажмите несколько раз кнопку

до тех пор, пока на ДИСПЛЕЕ не замигает символ

2. при помощи “+” и “-” регулируется время; при

их удерживании цифры меняются быстрее, что облегчает установку.

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки. На дисплее будет показан обратный отсчет времени, по завершении которого включится звуковой сигнал. Программирование выпечки ! Запрограммировать готовку можно только после выбора соответствующей программы. Порядок программирования продолжительности выпечки

1. Нажмите несколько раз кнопку

до тех пор, пока на ДИСПЛЕЕ не замигает символ

2. при помощи “+” и “-” регулируется время; при

их удерживании цифры меняются быстрее, что облегчает установку.

3. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки.

4. по истечении заданного времени на дисплее

показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым

• Пример: в 9.00 вы программируете выпечку, на которую потребуется 1 час 15 минут. Приготовление автоматически завершится в 10:15. Порядок программирования окончания выпечки ! Запрограммировать окончание выпечки можно только после настройки ее продолжительности.

1. Выполните операции с пункта 1 по пункт 3, в

которых описывается порядок программирования продолжительности;

2. затем нажмите несколько раз кнопку

пор, пока на ДИСПЛЕЕ не замигает символ

четыре цифровых значения;

3. при помощи “+” и “-” регулируется время

окончания готовки; при их удерживании цифры меняются быстрее, что облегчает установку.

4. подождите 10 сек. или нажмите снова на кнопку

для фиксирования установки.

5. по истечении заданного времени на дисплее

показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым

Включенные символы и указывают, что произведено программирование. На ДИСПЛЕЕ попеременно показывается время окончания и продолжительность выпечки. Отмена программирования Порядок отмены запрограммированного значения:

• нажимать на кнопку до тех пор, пока на дисплее не начнет мигать символ установки, который нужно отменить, и цифры. Нажимать на кнопку “-” до тех пор, пока на дисплее не появятся цифры 00:00.

• одновременно нажать и удерживать кнопки “+” и ”-”; таким образом отменяются все заданные установки, включая таймер.63

Программы приготовления ! Для всех программ можно задать температуру от 60°C до МАКС кроме:

• ГРИЛЬ (рекомендуется устанавливать только МАКС. температуру);

• ЗАПЕКАНКА (рекомендуется не превышать температуру 200°C). / Программа РАССТОЙКА Духовка нагревается и поддерживает температуру 40°C, независимо от положения регулятора ТЕРМОСТАТ. Данная программа идеально подходит для расстойки дрожжевого теста. / Программа ТРАДИЦИОНАЛЬНАЯ

Включаются два нагревательных элемента: нижний и верхний. В режиме традиционального приготовления рекомендуется использовать только один уровень: при использовании нескольких уровней распределение температуры будет неоптимальным. / Программа КОНДИТЕРСКАЯ

Включается задний нагревательный элемент и вентилятор, обеспечивая умеренный и однородный жар внутри духовки. Данная функция рекомендуется для приготовления деликатных блюд (например, кондитерских изделий, требующих подъема теста) и мелкой выпечки одновременно на трех уровнях. / Программа FAST COOKING (Быстрое приготовление Включаются нагревательные элементы и вентилятор, обеспечивая постоянный и однородный жар. Программа не нуждается в предварительном нагреве духовки. Данная программа в особенности рекомендуется для быстрого приготовления полуфабрикатов (мороженых или готовых блюд). Оптимальные результаты получаются при использовании только одного

/ Программа ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ Включаются все нагревательные элементы (верхний, нижний и круглый) и вентилятор. Так как жар является постоянным во всем духовом шкафу, воздух обеспечивает однородное приготовление и подрумянивание продукта. Можно одновременно использовать не более двух уровней в духовке. / Программа ПИЦЦА Включаются нижний и круглый нагревательные элементы и вентилятор. Такое сочетание позволяет быстро разогреть духовку с более сильным выделением жара снизу. Если используются несколько уровней одновременно, необходимо менять местами блюда в середине их приготовления. / Программа ГРИЛЬ Включается верхний нагревательный элемент и вертел (если он имеется). Высокая температура и жар прямого действия гриля рекомендуется для приготовления продуктов, нуждающихся в высокой поверхностной температуре. Готовьте блюда с закрытой дверцей духового шкафа. / Программа ЗАПЕКАНКА Включается верхний нагревательный элемент, вертел и вентилятор (если он имеется). Сочетает однонаправленное выделение жара с принудительной циркуляцией воздуха внутри духового шкафа. Это препятствует обгоранию поверхности продуктов, повышая проникающую способность жара. Готовьте блюда с закрытой дверцей духового шкафа. Вертел (имеется только в некоторых моделях) Для включения вертела (см. схему) выполните следующие

держатель вертела на 3-ый уровень и вставьте вертел в специальное отверстие в задней стенке духового шкафа;

3. включите вертел при помощи рукоятки

! После начала выполнения программы

при открывании дверцы духовки вертел останавливается. Программы64

Практические советы по приготовлению ! В режиме вентилируемого приготовления не используйте 1-ый и 5-ый уровни: они подвергаются прямому воздействию горячего воздуха, который может сжечь деликатные

! При использовании ГРИЛЬ и ЗАПЕКАНКА, особенно с функцией вертела, поместите противень на 1-ый уровень для сбора жидкостей, выделяемого при жарке (сок и/или жир). ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

• Используются 2-ой и 4-ый уровни, на 2-ой помещаются продукты, требующие более интенсивного жара.

• Установите проитвень снизу, а решетку сверху.

• Установите решетку на уровень 3 или 4, поместите продукты в центр решетки.

• Рекомендуется выбрать максимальную мощность духовки. Не беспокойтесь, если верхний элемент не остается постоянно включенным: его работа управляется термостатом.

• Используйте противень из легкого алюминия, устанавливая его на прилагающуюся решетку. При использовании противеня время выпечки удлиняется, что затрудняет получение хрустящей пиццы.

• В случае выпечки пиццы с обильной начинкой рекомендуется положить на пиццу сыр моццарелла в середине выпечки.65

Таблица приготовления Программы Продукты Вес (кг) Уровень Время нагревания (мин.) Рекомендуемая температура Продолжит-ть приготовления (минуты) Расстойка Расстойка дрожжевого теста (булочки, хлеб, торты, круассаны и т.д.) Традициональная духовка Утка Жаркое из телятины или говядины Жаркое из свинины Печенье (песочное) Песочный торт с начинкой

65-75 70-75 70-80 15-20 30-35 Кондитерская выпечка Песочный торт с начинкой Фруктовый торт Кекс Бисквит Блины с начинкой (на 2-х уровнях) Мелкие кексы (на 2-х уровнях) Печенья из слоеного теста с сыром (на 2- ух уровнях) Эклеры (на 3-х уровнях) Печенье (на 3-х уровнях) Безе (на 3-х уровнях)

20-30 40-45 40-50 25-30 30-35 20-25 15-20 20-25 20-25 Мороженные продукты Пицца Смесь цуккини с креветками в кляре Несладкий торт со шпинатом Пирожки Лазанья Рыбные котлеты в панировке Кусочки курицы

25-30 15-20 Полуфабрикаты Жареные куриные крылышки

20-25 Быстрое приготовление Сырые продукты Печенье (песочное) Кекс Печенье из слоеного теста с сыром

15-18 10-12 Одновременное приготовление Пицца (на 2-х уровнях) Лазанья Баранина Курица с картошкой Скумбрия Кекс Эклеры (на 2-х уровнях) Печенье (на 2-х уровнях) Бисквит (на 1-ом уровне) Бисквит (на 2-ух уровнях) Несладкие торты

15-20 30-35 40-45 60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30 Пицца Пицца Жаркое из телятины или говядины

15-20 25-30 60-70 Камбала и каракатицы Кальмары и креветки на шампурах Каракатицы Филе трески Овощи-гриль Телячий бифштекс Колбаски-шпикачки Гамбургер Скумбрия Фаршированый горячий бутерброт (или обжаренный хлеб)

Макс. Макс. Макс. Макс. Макс. Макс. Макс. Макс. Макс. Макс. 10-12 8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20 3-5 На вертеле (если имеется) Телятина на вертеле Курица на вертеле Баранина на вертеле

Макс. Макс. Макс. Макс. 80-90 70-80 70-80 Курица-гриль Каракатицы

55-60 30-35 Gratin (Подрумянивание) На вертеле (если имеется) Телятина на вертеле Баранина на вертеле Курица (на вертеле) + картошка (на

Предосторожности и рекомендации ! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности. Общие требования по безопасности

• Данное изделие предназначается для непрофессионального использования в домашних

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Для перемещения изделия всегда беритесь за специальные ручки, расположенные с боков духового шкафа.

• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• В процессе эксплуатации изделия нагревательные элементы и некоторые части дверцы духового шкафа сильно нагреваются. Необходимо проявлять острожность во избежание контактов с этими частями и не разрешать детям приближаться

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.

• Беритесь за ручку дверцы в центре: с боков она может быть горячей.

• Всегда надевайте кухонные варежки, когда ставите или вынимаете блюда из духовки.

• Не покрывайте дно духового шкафа фольгой.

• Не храните в духовом шкафу возгораемых предметов: при случайном включении изделия такие материалы могут загореться.

• Всегда проверяйте, чтобы регуляторы находились в положении “z”/“ {” , когда изделие не используется.
• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда отсоединяйте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращайтесь в Центр Сервисного обслуживания (см. Техобслуживание).

• Не ставьте тяжелые предметы на открытую дверцу духового шкафа

• Эксплуатация изделия лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.

• Не разрешайте детям играть с бытовым электроприбором. Переработка

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью вторичного использования упаковочных материалов.

• Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин. Экономия электроэнергии и охрана окружающей среды

• Если вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями.

• Рекомендуется всегда готовить в режимах ГРИЛЬ и ЗАПЕКАНКА с закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.

• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.67

Техническое обслуживание и уход Отключение электропитания Перед началом какой-либо операции пообслуживанию или чистке отсоедините изделие отсети электропитания. Чистка изделия

• Наружные эмалированные элементы или деталииз нержавеющей стали, а также резиновыеуплотнения можно протирать губкой, смоченной втеплой воде или в растворе нейтральногомоющего средства. Для удаления особо трудныхпятен используйте специальные чистящиесредства, имеющиеся в продаже. После чисткирекомендуется тщательно удалить остаткимоющего средства влажной тряпкой и высушитьдуховку. Не используйте абразивные порошки иликоррозийные вещества.• Следует производить внутреннюю чистку духовогошкафа после каждого его использования, недожидаясь его полного охлаждения. Используйтетеплую воду и моющее средство, ополосните ипротрите мягкой тряпкой. Избегайтеиспользования абразивных средств.• Съемные детали можно легко вымыть как любуюдругую посуду, также в посудомоечной машине заисключением выдвижных направляющих.! Никогда не используйте паровые чистящиеагрегаты или агрегаты под высоким давлениемдля чистки изделия. Чистка дверцы Для чистки стекла дверцы используйтенеабразивные губки и чистящие средства, затемвытрите насухо мягкой тряпкой. Не используйтетвердые абразивные материалы или острыеметаллические скребки, которые могут поцарапатьповерхность и разбить стекло.Для более тщательной чистки можно снять дверцудуховки.1. полностью откройте дверцудуховки (см. рисунок);2. при помощи отверткиподнимите и повернитешпонки F на двух шарнирах(см. схему);

3. возьмитесь за дверцуруками с двух сторон, плавнозакройте ее, но не полностью;Нажмите на упоры F, затемпотяните дверцу на себя,снимая ее с петель (см.рисунок).*3. возьмитесь за дверцуруками с двух сторон,плавно закройте ее, но неполностью. Затем потянитедверцу на себя, снимая ее спетель (см. схему).*Для установки дверцы на место выполнитевышеописанные операции в обратном порядке.Проверка уплотненийРегулярно проверяйте состояние уплотнениявокруг дверцы духового шкафа. В случаеповреждения уплотнения обращайтесь вближайший Центр Технического Обслуживания(см. Техническое обслуживание). Нерекомендуется пользоваться духовкой споврежденным уплотнением. Замена лампочки Замена лампочки в духовом шкафу:1. Отвинтите стеклянную крышку плафоналампочки;2. Выкрутите лампочку и замените ее на новуютакого же типа: мощность 25 Вт, резьба Е 14.Восстановите крышку на место (см. рисунок).

Имеется только в некоторых моделях68

Крепление комплекта выдвижных направляющих Порядок монтажа выдвижных направляющих:

1. Отвинтите два шурупа А

(см. рисунок). Если духовой шкаф оснащен самочистящимися панелями, они окажутся временно

распорные элементы (В+С) из

3. Завинтите новые шурупы В и

соответствующие распорные детали С, восстанавливая на место также самочистящиеся панели.

4. Закрепите два крепежных

элемента D направляющей в специальных отверстиях в стенках духовки (см. рисунок). Отверстия левой направляющей расположены сверзу, а правой – снизу.

5. В завершение вставьте направляющую на

распорную деталь С. ! Не вставляйте выдвижные направляющие в пололжении 5. Мы заботимся о своих покупателях и стараемся сделать сервисное обслуживание наиболее качественным. Мы постоянно совершенствуем наши продукты, чтобы сделать Ваше общение с техникой простым и

Уход за техникой Продлите срок эксплуатации и снизьте вероятность поломки техники. Воспользуйтесь профессиональными средствами для ухода за техникой от Indesit Professional для наиболее простого, эффективного и легкого ухода за Вашей бытовой техникой. Продукты Indesit Professional производятся в Италии с соблюдением высоких европейских стандартов в области качества, экологии и безопасности использования и созданы с учетом многолетнего опыта производителя техники. Узнайте подробнее на сайте www.hotpoint- ariston.ru в разделе «Сервис» и спрашивайте в магазинах Вашего города. Авторизованные сервисные центры Чтобы быть ближе к нашим потребителям, мы создали широкую сервисную сеть, особенностью которой является высокая подготовка, профессионализм и честность сервисных мастеров. На сегодняшний день она насчитывает около 350 сервисных центров на территории России и СНГ. Их контакты Вы можете найти в сервисном сертификате и на сайте www. hotpoint-ariston.ru в разделе «Сервис». Если вам надо обратиться в сервисный центр: Внимание! При ремонте требуйте использования оригинальных запасных

Сервисное обслуживание Перед тем как обратиться в Сервисное Обслуживание:

• Вновь включите программу для проверки исправности машины;

• В противном случае обратитесь в уполномоченный Центр Технического обслуживания. ! Никогда не обращайтесь к неуполномоченным

При обращении в Центр Сервисного обслуживания сообщите:

• Модель изделия (Мод.)

• Номер тех. паспорта (серийный №) Эти данные вы найдете на паспортной табличке, расположенной на изделии. Другую полезную информацию и новости Вы можете найти на сайте www. hotpoint- ariston.ru в разделе «Сервис».
