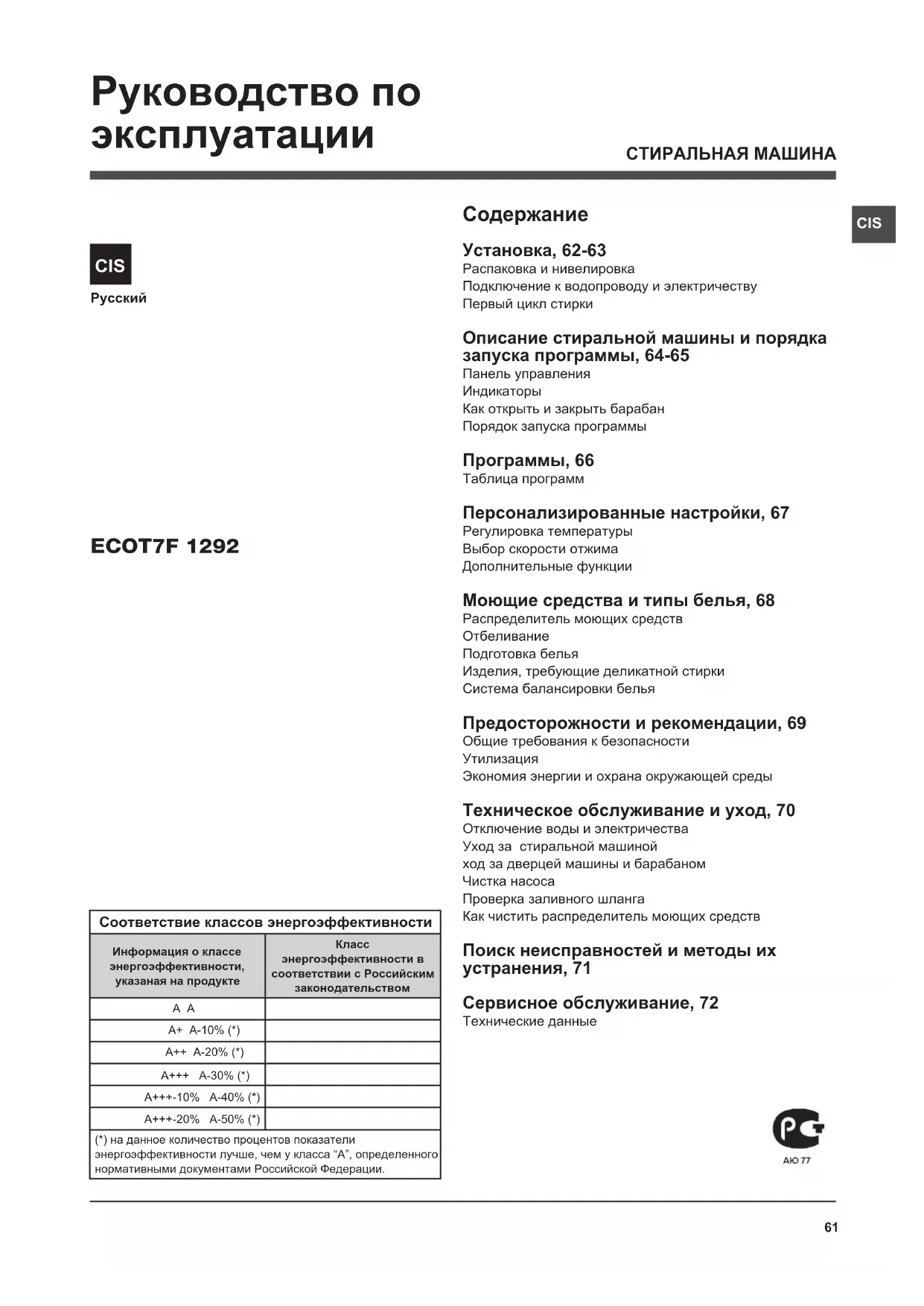

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ECOT7F 1292 EU HOTPOINT ARISTON

Установка, 62-63 Распаковка и нивелировка Подключение к водопроводу и электричеству Первый цикл стирки Описание стиральной машины и порядка запуска программы, 64-65 Панель управления

Как открыть и закрыть барабан Порядок запуска программы Программы, 66 Таблица программ Персонализированные настройки, 67 Регулировка температуры Выбор скорости отжима Дополнительные функции Моющие средства и типы белья, 68 Распределитель моющих средств Отбеливание Подготовка белья Изделия, требующие деликатной стирки Система балансировки белья Предосторожности и рекомендации, 69 Общие требования к безопасности

Экономия энергии и охрана окружающей среды Техническое обслуживание и уход, 70 Отключение воды и электричества Уход за стиральной машиной ход за дверцей машины и барабаном Чистка насоса Проверка заливного шланга Как чистить распределитель моющих средств Поиск неисправностей и методы их устранения, 71 Сервисное обслуживание, 72 Технические данные Руководство по эксплуатации СТИРАЛЬНАЯ МАШИНА Соответствие классов энергоэффективности Информация о классе энергоэффективности, указаная на продукте Класс энергоэффективности в соответствии с Российским законодательством A A A+ A10% (*) A++ A20% (*) A+++ A30% (*) A+++10% A40% (*) A+++20% A50% (*)(*) на данное количество процентов показатели энергоэффективности лучше, чем у класса “А”, определенного нормативными документами Российской Федерации.62 CIS Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы

Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна. Подключение к водопроводной и электрической сети Подсоединение заливного шланга

1. Прикрутите шланг подачи

к крану холодной воды с резьбовым отверстием 3/4 gas (см. схему). Перед подсоединением откройте водопроводный кран до тех пор, пока из него не потечет чистая вода.

2. Подсоедините заливной

ш л а н г к с т ир а л ь н о й машине, навинтив его н а в о д о п р и е м н и к , расположенный в задней верхней части справа (см.

3.Убедитесь, что шланг не перекручен и не пережат. ! Давление воды должно быть в пределах значений, указанных в таблице Технических характеристик. ! Если длина водопроводного шланга окажется недостаточной, обратитесь в Авторизованный Сервисный центр.

! Сохраните данное руководство. Оно должно быть в комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания. ! Внимательно прочитайте руководство: в нем содержатся важные сведения по установке и безопасной эксплуатации стиральной машины. Распаковка и выравнивание

оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно. 3 . Уд а л и т е ч ет ы р е транспортировочных в ин т а и ре зи н о в ы е пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).

4. Закройте отверстия прилагающимися пластиковыми

5. Сохраняйте все детали: они Вам понадобятся при

последующей транспортировке стиральной машины. болты, резиновые шайбы и большую металлическую поперечную планку. Закройте образовавшиеся отверс тия пластмассовыми заглушками. ! Не разрешайте детям играть с упаковочными материалами. ! Упаковка и отдельные ее элементы не предназначены для контакта с пищей. Выравнивание

1. Установите стиральную

машин у на р овном и прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины

на место отрегулируйте ее устойчивое положение путем вращения передних ножек (см. рис.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните. После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.CIS

Подсоединение сливного шланга Повесьте загнутый конец сливного шланга на край раковины, ванны, или поместите в специальный вывод канализации. Шланг не должен переги баться. Верхняя точка сливного шланга должна находиться на высоте 65100 см от пола. Расположение сливного шланга должно обеспечивать разрыв струи при сливе (конец шланга не должен быть опущен в воду). В случае крепления на край ванной или раковины, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (рис.). ! Не рекомендуется применение удлинителей для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см. Подсоединение к электросети Внимание! Оборудование обязательно должно быть

1. Машина подключается к электрической сети при по

мощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места

установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминие выми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не до

4. Для доработки электрической сети рекомендуется

применять провод типа ППВ 3х1,5 380 ГОСТ 622379. Допускается применение других марок кабеля, обе спечивающих пожаро и электробезопасность при экс плуатации машины. Перед включением машины в сеть убедитесь, что: розетка и проводка соответствуют требованиям, из ложенным в данном разделе инструкции; напряжение и частота тока сети соответствуют дан ным машины; розетка и вилка одного типа; розетка заземлена в соответствии с нормами безо пасности, описанными в данном разделе инструкции (допускается организация заземления рабочим нулем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод какихлибо приборов (например, электрического счетчика). Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить пи тающий кабель. За мена кабеля должна производиться только квалифицированным персоналом. Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необ ходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности. Оборудование, подключенное с нарушением требова- ний безопасности бытовых приборов большой мощ- ности, изложенных в данной инструкции, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблю- дением указанных норм установки. Первый цикл стирки По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 2.64 CIS Описание стиральной машины и порядка запуска программы ТЕМПЕРАТУРЫ Индикаторы ВЫПОЛНЕНИЯ ФАЗ Кнопки с индикаторами дополнительных

Индикатор БЛОКИРОВКИ ЛЮКA Кнопка с индикатором START/PAUSE Панель управления Рукоятка выбора Кнопка и индикатор ON/OFF

Кнопка и индикатор ON/OFF: служит для включения и выключения машины. Горящий индикатор показывает, что машина включена. Рукоятка выбора ПРОГРАММ: служит для выбора программ. В процессе выполнения программы рукоятка не вращается. Скорости ОТЖИМА: служит для выбора скорости отжима или для его исключения (см «Персонализированные настройки»). Регулятор ТЕМПЕРАТУРЫ: служит для настройки температуры или для стирки в холодной воде (см. «Персонализированные настройки»). ДИСПЛЕЙ: для отображения времени, остающегося до окончания заданного цикла стирки, и, если был запрограммирован запуск с задержкой времени, остающегося до запуска цикла. Кнопка и индикатор БЛОКИРОВКА КНОПОК: служит для включения/отключения блокировки панели управления. Кнопки с индикаторами дополнительных ФУНКЦИЙ: служат для выбора имеющихся дополнительных функций. Индикатор, соответствующий выбранной функции, останется включенным. индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА: показывают последовательность выполнением программы стирки. Включенный индикатор соответствует текущей фазе. Индикатор БЛОКИРОВКИ ЛЮКA: показывает, можно ли открыть люк (см. страницу сбоку). Кнопка с индикатором START/PAUSE: служит для запуска или для временного прерывания программы. ПРИМЕЧАНИЕ: для временного прерывания текущего цикла стирки нажмите эту кнопку. Соответствующий индикатор замигает оранжевым цветом, а индикатор текущей фазы стирки будет гореть, не мигая. Если индикатор БЛОКИРОВКИ ЛЮКA погас, можно открыть люк. Для возобновления цикла стирки с момента, когда он был прерван, вновь нажмите START/PAUSE. Режим ожидания Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ON/OFF и подождите, пока машина вновь включится.

Индикаторы сообщают пользователю важные сведения. Значение индикаторов: Индикаторы текущей фазы цикла: Поверните рукоятку ПРОГРАММЫ, и загорятся индикаторы, показывая фазы, которые машина будет выполнять согласно заданной программе. После выбора и запуска цикла стирки индикаторы будут загораться один за другим, показывая последовательность выполнения программы: Кнопки дополнительных функций и соответствующие индикаторы При выборе функции загорается соответствующая кнопка. Если выбранная функция несовместима с заданной программой, будет мигать соответствующий индикатор, включится звуковой сигнал, и эта функция включена не будет. Если будет выбрана функция, несовместимая с другой, ранее выбранной функцией, останется включенной только последняя выбранная

рис. 1 рис. 2 Как открыть и закрыть барабан A) ОТКРЫВАНИЕ (рис. 1): Поднимите внешнюю крышку и полностью ее откройте. B) Открывание барабана (Soft opening – Плавное открывание): Нажмите кнопку, показанную на рис. 2, крышка барабана плавно откроется. C) ЗАГРУЗКА СТИРАЛЬНОЙ МАШИНЫ (рис. 3). D) ЗАКРЫВАНИЕ (рис. 4): закройте полностью барабан, опуская сначала переднюю дверцу, а затем заднюю; затем удостоверьтесь, что крюки передней дверцы точно вошли в предназначенные места задней дверце; после того, как крюки защелкнулись, нажмите обе двер цы слегка вниз, чтобы убедиться они крыты плотно; и, наконец, закройте внешнюю крышку. Порядок запуска программы

1. Включите машину при помощи кнопки ВКЛ./ВЫКЛ.

Все индикаторы загорятся на несколько секунд, затем останутся включенными индикаторы настроек выбранной программы, и будет мигать индикатор START/PAUSE.

2. Загрузите белье, закройте дверцы и крышку.

3. Задайте рукояткой ПРОГРАММА нужную программу.

4. Задайте температуру стирки (см.

«Персонализированные настройки»).

5. Задайте скорость отжима (см. «Персонализированные

6. Поместите моющие средства и добавки (см.

«Стиральные вещества и типы белья»).

7. Включите нужные дополнительные функции.

8. Запустите программу при помощи кнопки START/

PAUSE, соответствующий индикатор загорится зеленым цветом. Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки START/PAUSE и выберите новый цикл.

9. По завершении программы загорится индикатор

. Индикатор БЛОКИРОВКИ ЛЮКA погаснет, показывая, что теперь можно открыть люк. Выньте белье и оставить люк полуоткрытым для сушки барабана. Выключите стиральную машину, нажав кнопку ON/OFF. рис. 3 рис. 4 Индикатор температуры При выборе температурного значения загорается соответствующий индикатор. Индикатор отжима При выборе скорости отжима загорается соответствующий индикатор. Индикатор блокировки кнопок Для включения блокировки панели управления держите кнопку нажатой примерно 2 секунды. Включенный индикатор означает, что панель управления заблокирована. Таким образом программа не может быть случайно изменена, особенно если в доме дети. Для отключения блокировки панели управления держите кнопку нажатой примерно 2 секунды. Индикатор блокировки люка: Включенный индикатор означает, что люк заблокирован во избежание его случайного открывания. Во избежание его повреждения необходимо дождаться, когда индикатор погаснет, перед тем как открыть люк. Обычно индикатор гаснет через 3 минуты после окончания

ПРИМЕЧАНИЕ: если включена функция “Таймер отсрочки”, люк открыть нельзя. Для этого необходимо переключить машину в режим паузы при помощи кнопки START/PAUSE. ! Быстрое мигание индикатора START/PAUSE (оранжевый) одновременно с индикатором функций означает неисправность (см. «Неисправности и методы их устранения»).66 CIS

Таблица программ Специальные программы MИKС 15’ (программа 5) предназначена для быстрой стирки слабозагрязненного белья цикл длится всего 15 минут, что позволяет сэкономить время и электроэнергию. По этой программе (5, 30°C) можно стирать вместе белье из разных тканей (за исключением шерсти и шелка) с максимальной загрузкой 1,5 кг. НОЧНОЙ ЦИKЛ (программа 6). Это бесшумный цикл, который можно включить ночью, экономя электроэнергию. Данная программа расчитана на стирку синтетических и х/б вещей. По завершении цикла машина останавливается с водой в барабане; для слива и отжима нажмите кнопку START/PAUSE, в противном случае по прошествии 8 часов машина автоматически произведет слив воды и отжим. ÕËÎÏÎK 20° (программа 10) белья стандартная программа идеально подходит для стирки х/б белья со средним загрязнением. Отличные результаты получаются также при стирке в холодной воде, сравнимые со стиркой при 40°, обеспечиваются механическим действием с разной скоростью с повторяющимися частыми пиками.

Экопрограммы позволяют достичь отличных результатов стирки при низкой температуре, способствуя меньшему потреблению электрической энергии с пользой для окружающей среды и сокращению экономических затрат. Экопрограммы (ХЛОПОК 11, СИНТЕТИКА 12 и БЫСТРАЯ СТИРКА 30’ 13) разработаны для различных видов тканей и не очень загрязненной одежды. Для гарантии оптимального результата рекомендуем использовать жидкое моющее средство; манжеты, воротники и пятна предварительно обработать. Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество и тип загруженного белья, балансировка белья, выбранные дополнительные функции. 3 ÏðîãðàììûÎïèñàíèå ïðîãðàììûÌàêñ òåìï. (°C) Ìàêñ. ñêîðîñòü (îá./ìèí.)Ñòèðàëüíûå ñðåäñòâàÌàêñ. çàãðóçêà (êã) Ïðîäîë-æèòòü öèêëàÏðåäâàð-èòåëüíàÿ ñòèðêàÑòèðêàÎïîëàñêè âàòåëüÎòáåëè-âàòåëüÑòàíäàðòíûå ïðîãðàììûПродолжительность программ стирки можно проверять по дисплею. ÕËÎÏÎK: ñòèðêà ñ çàìà÷èâàíèåì90° 1200

СИНТЕТИКА: интенсивная ñòèðêà60° 800 -

Регулировка температуры Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ). Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ). Машина автоматически не допускает выбор температуры, превышающийs максимальное значение, предусмотренное для каждой прораммы. ! Исключение: при выборе программы 2 температура может быть увеличена до 90°. Выбор скорости отжима Выбор скорости отжима выбранной программы производится при помощи регулятора скорости ОТЖИМ. Для разных программ предусматривается разная максимальная скорость отжима: Программы Максимальная скорость отжима Хлопок 1200 оборотов в минуту Синтетические ткани 800 оборотов в минуту Шерсть 800 оборотов в минуту Шелк без отжима Скорость отжима может быть уменьшена, или же отжим может быть совсем исключен, повернув регулятор в положение . Машина автоматически не допускает выбор скорости отжима, превышающий максимальную скорость, предусмотренную для каждой прораммы. Дополнительные функции Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.

Примечание: Частое мигание индикатора означает, что данная функция не может быть выбрана для заданной

Таймер отсрочки Для программирования задержки запуска выбранной программы нажмите несколько раз кнопку пока не отразится нужное время задержки (от 1 до 24 часов). Для отключения этой функции нажмите кнопку пока не появится сообщение . ПРИМЕЧАНИЕ: После нажатия кнопки START/PAUSE можно изменить время задержки только в сторону уменьшения. ! Эта функция совместима с любой программой. Суперстирка Обеспечивает оптимальную стирку благодаря использованию большего объема воды в начале цикла и большей продолжительности цикла. ! Эта функция несовместима с программами 1, 5, 8, 9, 11, 12, 13, B, C. Дополнительное Полоскание При выборе этой функции повышается эффективность ополаскивания, обеспечивая максимальное удаление моющего вещества. Эта функция особенно удобна для людей с кожей, чувствительной к стиральным веществам. ! Эта функция несовместима с программами 5, 13, B, C. Легкая глажка При выборе этой функции циклы стирки и отжима изменяются таким образом, чтобы сократить складки на белье. По завершении цикла машина производит медленное вращение барабана. При выборе программы ØÅËK машина завершает цикл без слива воды, и Индикатор функции ЛЕГКАЯ ГЛАЖКА и индикатор START/PAUSE мигают (оранжевым цветом), индикатор фазы “Полоскание” горит, не мигая. Для слива воды и выгрузки белья необходимо нажать кнопку START/PAUSE или кнопку ЛЕГКАЯ ГЛАЖКА. ! Эта функция несовместима с программами 5, 6, 9, 11, 12, 13, A, B, C. Персонализированные настройки68 CIS Моющие средства и

Распределитель моющих средств Хороший результат стирки зависит также от правильной дозировки моющего средства: его избыток не гарантирует более эффективную стирку, напротив может привести к образованию налетов внутри машины и загрязнению окружающей среды.

распределитель и заполните его отделения моющим средством и смягчителем: Отделение 1: моющее средство для предварительной стирки (порошок) ячейка 2: Стиральное вещество (порошок или

Жидкое стиральное вещество следует помещать непосредственно в барабан в специальном круглом пластмассовом дозаторе. ячейка 3: Добавки (ополаскиватель и т.д.) Когда вы наливаете ополаскиватель в ячейку 3, обращайте внимание, чтобы не превысить максимальный уровень, указанный отметкой «max». Ополаскиватель автоматически подается в барабан в процессе последнего ополаскивания. По завершении программы стирки в ячейке 3 остается вода. Она необходима для подачи в барабан очень густых ополаскивателей, т.е. для разбавления концентрированных ополаскивателей. Если в ячейке 3 останется воды больше нормального, это значит, что канал слива ополаскивателя в барабан засорился. Смотрите описание чистки ячеек на стр. “Техническое обслуживание и уход”. ячейка 4: Цикл отбеливания Отбеливание Отбеливание производится только с программами 2, 3, 4, 6, 10, A. Добавьте отбеливатель в чашу 4, моющее средство и ополаскиватель в соответствующие отделения, затем выберите одну из вышеуказанных программ. Рекомендуется только для очень грязного х/б белья. Подготовка белья

• Разделите белье по следующим признакам: тип ткани / обозначения на этикетке. цвет: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте

• Не превышайте значения, указанные в «Таблице программ», указывающие вес сухого белья. Сколько весит белье? 1 простыня 400500 гр. 1 наволочка 150200 гр. 1 скатерть 400500 гр. 1 халат 9001200 гр. 1 полотенце 150250 гр. Изделия, требующие деликатной стирки Рубашки: используйте специальную программу 7 для стирки рубашек из разных тканей и разных цветов. Это обеспечит максимальную сохранность вещей и сделает их менее мятыми. Шелк: используйте специальную программу 8 для стирки всех шелковых вещей. Рекомендуется использовать специальное стиральное вещество для деликатных тканей. Занавески: сверните и положите в наволочку или в сетчатый мешочек. Используйте программу 8. Цикл стирки “Шерсть» данной стиральной машины HotpointAriston прошел тестирование и был твержден Компанией Woolmark Company для стирки шерстяных изделий, классифицированных как «для ручной стирки» с тем, чтобы тирка выполнялась в соответствии с инсрукциями на этикетке вещи и инструкциями, прилагаемым изготовителем бытового электроприбора. HotpointAriston – это первая марка стиральных машин, получившая от Woolmark Com pany сертификацию Woolmark Apparel Care Platinum за качество стирки и за экономный расход воды и электроэнергии. Система балансировки белья Перед каждым отжимом во избежание чрезмерных вибраций и для равномерного распределения белья в барабане машина производит вращения со скоростью, слегка превышающей скорость стирки. Если после нескольких попыток белье не будет правильно сбалансировано, машина произведет отжим на меньшей скорости по сравнению с предусмотренной.CIS

Предосторожности и рекомендации ! Стиральная машина спроектирована и изготовлена в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности. Общие требования к безопасности

• Данное изделие предназначено исключительно для домашнего использования.

• Не разрешайте пользоваться машиной лицам (включая детей) с ограниченными физическими, сенсорными, умственными способностями и не обладающих достаточными знаниями и опытом, если только они не пользуются машиной под наблюдением и после инструктажа со стороны лиц, ответственных за их безопасность. Не разрешайте детям играть с машиной.

• Не прикасайтесь к изделию влажными руками, босиком или во влажной одежде.

• Не тяните за сетевой кабель для отсоединения изделия из электро розетки, возьмитесь за вилку

• Избегайте контактов со сливаемой водой, так как она может быть очень горячей.

• Категорически запрещается открывать люк силой: это может привести к повреждению защитного механизма, предохраняющего от случайного открытия машины.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

• Избегайте контактов детей с работающей стиральной машиной.

• При необходимости переместить стиральную машину следует выполнять эту операцию вдвоем или втроем с предельной осторожностью. Никогда не перемещайте машину в одиночку, так как машина очень тяжелая.

• Перед загрузкой в стиральную машину белья проверьте, чтобы барабан был пуст.

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европейской Директиве 2012/19/ EU касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин. Экономия энергии и охрана окружающей среды Экономия моющих средств, воды, электроэнергии

• Для экономии ресурсов следует максимально загружать стиральную машину. Один цикл стирки при полной загрузке вместо двух циклов с наполовину загруженным барабаном позволяет сэкономить до 50% электроэнергии.

• Цикл предварительной стирки необходим только для очень грязного белья. При цикле предварительной стирки расходуется больше стирального порошка, времени, воды и на 5 – 15% больше электроэнергии.

• Если вы обработаете пятна пятновыводителем или замочите белье перед стиркой, это поможет избежать стирки при высоких температурах. Использование программы стирки при 60°C вместо 90°C, или 40°C вместо 60°C позволяет сэкономить до 50% электроэнергии.

• Правильная дозировка стирального порошка в зависимости от жесткости воды, степени загрязнения и объема загружаемого белья помогает избежать нерационального расхода моющего средства и загрязнения окружающей среды: хотя стиральные порошки и являются биоразлагаемыми, они содержат вещества, отрицательно влияющие на экологию. Кроме того, по возможности избегайте использовать ополаскиватели.

• Использование стиральной машины утром или вечером уменьшит пиковую нагрузку на электросеть. С помощью функции «Таймер отсрочки» можно запрограммировать начало стирки с вышеуказанной целью.

• Если белье должно сушиться в автоматической сушке, необходимо выбрать большую скорость отжима. Интенсивный отжим сэкономит время и электроэнергию при автоматической сушке.70 CIS Техническое обслуживание

Как достать предметы, упавшие в пространство между барабаном и кожухом машины:

плинтус в передней части стиральной машины, потянув обеими руками за его края (смотрите

фильтра, вращая ее против часовой стрелки (см. рис.): из насоса может вылиться немного воды – это нормальное явление. 3.тщательно прочистите фильтр изнутри;

5. установите на место

переднюю панель, предварительно убедившись, что крюки вошли в соответствующие

Проверка заливного шланга Проверяйте шланг не реже одного раза в год. При любых признаках течи или повреждения немедленно замените шланг. Во время работы машины неисправный шланг, находящийся под давлением воды, может внезапно лопнуть. ! Никогда не используйте шланги, бывшие в употреблении. Отключение воды и электричества

• Перекрывайте водопроводный кран после каждой стирки. Таким образом сокращается износ водопроводной системы стиральной машины и устраняется вероятность протечек.

• Всегда вынимайте вилку из розетки перед мойкой и обслуживанием машины. Уход за стиральной машиной Внешние и резиновые части машины очищайте мягкой тканью с теплой мыльной водой. Не используйте растворители или абразивные чистящие средства. Уход за дверцей машины и барабаном

• После каждой стирки оставляйте дверцу машины полуоткрытой во избежание образования в барабане неприятных запахов и плесени. Чистка насоса Стиральная машина имеет сливной насос самоочищающегося типа, который не требует очистки или особого обслуживания. Однако мелкие предметы (монеты, пуговицы и др.) могут случайно попасть в насос. Для их извлечения насос оборудован «уловителем» — фильтром, доступ к которому закрыт нижней передней панелью. ! Убедитесь, что цикл стирки закончился, и отключите оборудование от сети. Как чистить распределитель моющих средств рис. 1 рис. 2 рис. 3 рис. 4 Затем промойте распределитель под струей воды (рис. 3), используя старую зубную щетку. Выньте пару сифонов, вставленных в вершину отделений 1 и 2 (рис. 4), про верьте не забиты ли они и промойте их. Установите пару сифонов в специальные отверстия и за тем поместите распредели тель на место, вставляя его до щелчка (рис. 4, 2, 1). Слегка нажмите на большую кнопку на передней стороне распределителя и вытяните его вверх (рис. 1, 2).CIS

Поиск неисправностей и методы их устранения Если ваша стиральная машина не работает. Прежде чем обратиться в Центр Сервисного обслуживания (см. Сервисное обслуживание), проверьте, можно ли устранить неисправность, следуя рекомендациям, приведенным в следующем перечне. Неисправности: Стиральная машина не включается. Цикл стирки не запускается. Стиральная машина не заливает воду (часто мигает индикатор первой фазы стирки). Машина непрерывно заливает и сливает воду. Стиральная машина не сливает воду и не отжимает белье. Стиральная машина сильно вибрирует в процессе отжима. Утечки воды из стиральной

Индикатор START/PAUSE (оранжевый) и индикаторы функций часто мигают. В процессе стирки образуется слишком обильная пена. Возможные причины / Методы устранения:

• Штепсельная вилка не соединена с электро розеткой или отходит и не обеспечивает контакта.

• В доме отключено электричество.

• Не была нажата кнопка ON/OFF.

• Не была нажата кнопка START/PAUSE.

• Перекрыт водопроводный кран.

• Была запрограммирована задержка запуска цикла (Таймер отсрочки, (см. «Персонализированные настройки»).

• Водопроводный шланг не подсоединен к крану.

• Перекрыт водопроводный кран.

• Недостаточное водопроводное давление.

• Не была нажата кнопка START/PAUSE.

• Сливной шланг не находится на высоте 65 – 100 см. от пола (см. «Установка»).

• Конец сливного шланга погружен в воду (см. «Установка»).

• Настенное сливное отверстие не оснащено вантузом для выпуска

Если после вышеперечисленных проверок неисправность не будет устранена, следует перекрыть водопроводный кран, выключить стиральную машину и обратиться в Центр Сервисного Обслуживания. Если ваша квартира находится на последних этажах здания, могут наблюдаться явления сифона, поэтому стиральная машина производит непрерывный залив и слив воды. Для устранения этой аномалии в продаже имеются специальные клапаны против явления сифона.

• Выбранная программа не предусматривает слив воды: для некоторых программ необходимо включить слив вручную.

• Включена функция ЛЕГКАЯ ГЛАЖКА: для завершения программы нажмите кнопку START/PAUSE (см. «Персонализированные настройки»).

• Сливной шланг согнут (см. «Установка»).

• Засорен сливной трубопровод.

• В момент установки стиральной машины барабан был разблокирован неправильно (см. «Установка»).

• Стиральная машина установлена неровно (см. «Установка»).

• Машина зажата между стены и мебелью (см. «Установка»).

• Плохо прикручен водопроводный шланг (см. «Установка»).

• Засорен распределитель моющего средства (порядок его чистки см. в параграфе «Техническое обслуживание и уход»).

• Сливной шланг плохо закреплен (см. «Установка»).

• Выключите машину и выньте штепсельную вилку из сетевой розетки, подождите 1 минуту и вновь включите машину. Если неисправность не устраняется, обратитесь в Сервисную Службу.

• Моющее средство непригодно для стирки в стиральной машине (на упаковке должно быть указано «для стирки в стиральной машине», «для ручной и машинной стирки» или подобное).

• В распределитель было помещено чрезмерное количество моющего средства.72 CIS

обслуживание Перед тем как обратиться в Службу Сервиса:

• Проверьте, нельзя ли устранить неисправность самостоятельно (см. «Неисправности и методы их устранения»);

• Вновь запустите программу для проверки исправности машины;

• В протвном случае обратиться в Авторизованный Сервисный Центр по телефонам, указанным в гарантийном таллоне. ! Никогда не обращайтесь к неавторизованным сервисным центрам. При обращении в Сервисную Службу необходимо сообщить:

• номер гарантийного документа (сервисной книжки, сервисного сертификата и т.п.);

• модель машины (Мод.) и серийный номер (S/N), указанные в информационной табличке, расположенной на задней панели стиральной машины. Производитель: Indesit Company Виале А. Мерлони 47, 60044, Фабриано (АН), Италия Импортер: ООО “Индезит РУС” С вопросами (в России) до 01.01.2011: Россия, 129223, Москва, Проспект Мира, ВВЦ, пав. 46 обращаться по адресу: с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12, корп. 1 Технические данные МодельECOT7F 1292Программы управления в соответствии с Директивой EN 60456ïðîãðàììà 3; òåìïåðàòóðà 60°Ñ; ïðè çàãðóçêå äî 7 êã.Страна-изготовитель ИталияГабаритные размерыøèðèíà 40 ñìâûñîòà 85 ñìãëóáèíà 60 ñì Данное изделие соответствует следующим Директивам Европейского Сообщества: 2004/108/СЕ (Электромагнитная совместимость); 2006/95/CE (Низкое напряжение) 2012/19/EUВместимость от 1 до 7 кгНоминальное значение напряжения электропитания или диапазон напряжения220240 V ~Условное обозначение рода электрического тока или номинальная частота переменного тока50 HzВ случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу cert.rus@indesit.com.Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX), следующим образом 1ая цифра в S/N соответствует последней цифре года, 2ая и 3я цифры в S/N порядковому номеру месяца года, 4ая и 5ая цифры в S/N день Класс зашиты от поражения электрическим токомКласс защиты IВодопроводное подсоединениемаксимальное давление 1 МПа (10 бар) минимальное давление 0,05 МПа (0,5 бар) емкость барабана 42 литраСкорость отжима до 1200 оборотов в минутуСтепень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой, за исключением низковольтного оборудования, не имеющего защиты от влаги: IPX4Класс энергопотребления A73
