РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STRIDER ESSENTIAL ST50F-ES230 SILVERSTONE

Руководство продукции PSU Установка Электропитания (для сборки новой системы)

Пожалуйста, гарантируйте, что электропитание не соединено с силовым кабелем переменного тока.

Пожалуйста, переключите правильное напряжение в ваше расположение (только для электропитания не-PFC). Примечание: Электропитание с функцией PFC может регулировать входное напряжение питания автоматически без вмешательства пользователя.

Соедините силовой кабель ATX 20-pin/ EPS 24-pin с соответствующим коннектором материнской платы.

Соедините силовой кабель ATX +12V 4-pin / EPS +12V 8-pin с соответствующим коннектором материнской платы.

Поместите электропитание в расположение Соедините силовой кабель PCI-E 6-pin/8-pin с шасси, определяемое для электропитания, и соответствующим коннектором PCI-экспрессной защитите это. (Обратитесь к вашему руководству шасси.) видео карты (в случае необходимости).

Руководство продукции PSU Установка Электропитания (для сборки новой системы)

Соедините силовые кабели SATA с драйверами жесткого диска или устройствами SATA.

Соедините 4-pin периферийные силовые кабели с драйверами жесткого диска IDE, оптическими драйверами или другими устройствами.

Соедините 4-pin периферийные силовые кабели с вентиляторами, использующими периферийные коннекторы (Вид DC +12V).

Соедините маленький 4-pin силовой кабель с драйверами гибкого диска или другими совместимыми устройствами.

Повторно установите крышку шасси, и защитите его. (Обратитесь к установке шасси.)

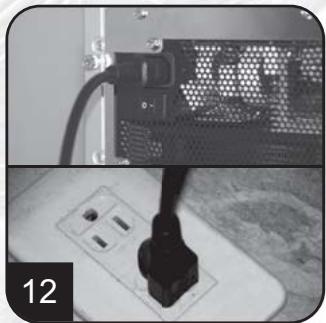

Соедините силовой кабель переменного тока с электропитанием. (Предостережение: не используйте гнездо удлинения, если использование гнезда удлинения необходимо, избегите

Руководство продукции PSU Установка Электропитания (для сборки новой системы) Включите электропитание, переключая в режим "I" (I/O-ввод/вывод). Предостережение: электропитание находится на резерве теперь. Вкл. и выкл. системы управляет материнская плата. (Обратитесь к руководству материнской платы),

Установка Электропитания (для замены)

После выключения системы, переключите электропитание в положение "O", чтобы делать резерв системы неспособным, и убедитесь в том, что система больше не тянет никакого

Выньте силовой кабель переменного тока с электропитания.

Выньте все кабели электропитания, соединенные с материнской платой, видео картой, драйвером жесткого диска и другими устройствами.

Выньте электропитание с шасси. (Обратитесь к Вашему руководству по установке шасси.)

5. Обратитесь к Шагу 1 "установки

Электропитания (для сборки новой системы)".

Руководство продукции PSU Примечания и предостережение по использованию Электропитания

1. Электропитание включает в себя опасное высокое напряжение; не открывайте

электропитание в любом условии. Если ограждение электропитания открыто, оно больше не будет покрыто согласно гарантии.

2. Используйте электропитание в безопасной и сухой окружающей среде.

3. Ничего не засоряйте, вставляйте, или помещайте в выход и любые другие

отверстия электропитания.

4. Кабель переменного тока с электропитанием был строго проверен фабрикой на

дефекты и качество, поэтому используйте только кабель переменного тока, снабженный вашим электропитанием. Силовой кабель переменного тока, изготовленный третьей стороной, может произвести несовместимые результаты и возможно принести убытки вашей системе или электропитанию

5. Эта продукция разработана только для комнатного использования.

Обнаружение неисправностей и методы их устранения Если ваше электропитание не работает должным образом, обратитесь к следующим шагам:

1. Убедитесь в том, что выключатель напряжения находится в правильном режиме для

использования в вашем расположении (115В или 230В) (только для электропитания без функции PFC).

2. Гарантируйте, что силовой кабель переменного тока соединяется с электропитанием.

3. Убедитесь в том, что "I/O"(ввод/вывод) электропитания переключен в режим "I" (ввод).

4. Два раза проверьте, чтобы видеть, правильно ли соединены вся материнская плата,

видео карта (ы), драйверы жесткого диска и кабели устройств.

5. Выключите электропитание, переключая “I/O”(ввод/вывод) в режим "O"(вывод).

Ждите в течение приблизительно 5 минут, когда электропитание переустанавливает свое механизмы защиты, затем включите режим "I" (ввод) и перезагрузите систему. Предостережение: электропитание включает в себя опасное высокое напряжение; не открывайте электропитание при любых обстоятельствах. Если ограждение электропитания открыто, оно больше не будет покрыто согласно гарантии.

Руководство продукции PSU Коннекторы Электропитания

Поддерживает материнскую плату сервера/рабочей станции EEB/CEB Коннектор питания материнской платы ATX 20-pin Поддерживает материнскую плату ATX PC +5V +5V BLACK BLACK BLACK BLACK GND GND GND GND YELLOW YELLOW YELLOW YELLOW +12V +12V +12V +12V Коннектор питания EPS 8-pin CPU +12V Поддерживает сервер/рабочую станцию Двойного центрального процессора (CPU) Поддерживает последнюю систему одиночного CPU BLACK BLACK GND GND YELLOW YELLOW +12V +12V Коннектор питания ATX 4-pin CPU +12V Поддерживает последнюю систему одиночного CPU. +12V +12V +12V BLACK BLACK BLACK GND SENSE GND Коннектор питания PCI-E 6-pin Поддерживает высококачественную PCI-экспрессную видео карту, некоторые высококачественные видео карты могут требовать двух коннекторов PCI-E 6 pin

YELLOW YELLOW YELLOW YELLOW +12V YELLOW +12V YELLOW +12V SENSE BLACK YELLOW BLACK RED BLACK ORANGE +12V GND +5V GND +3.3V BLACK BLACK BLACK BLACK GND SENSE GND GND Коннектор питания PCI-E 8 pin Поддерживает высококачественную PCI-экспрессную видео карту, некоторые высококачественные видео карты могут требовать другого коннектора PCI-E 6-pin в дополнение к коннектору PCI-E 8 pin. Коннектор питания жесткого диска SATA Поддерживает последние драйверы и ус тройства жесткого диска SATA YELLOW +12V BLACK GND BLACK GND RED +5V Стандартный 4-pin периферийный коннектор Поддерживает драйверы жесткого диска IDE/SCSI, оптические драйверы, вентиляторы и т.д. YELLOW +12V BLACK GND BLACK GND RED +5V Маленький 4-pin коннектор питания гибкого диска Поддерживает стандартные драйверы гибкого диска или комбинированные устройства Руководство продукции PSU Коннекторы Электропитания

Шнур преобразования комплекте 8-штырькового соединителя EPS, чтоб преобразовать 4-штырьковый соединитель Предостережение:

1. Выключите вашу систему и переключите в режим "O"(вывод) на электропитании перед

приложением или отделением коннекторов питания.

2. Все коннекторы питания манипулированы для защиты от неправильных соединений.

Если Вы не можете соединить их легко, два раза проверьте, чтобы гарантировать правильное направление и тип коннектора перед попыткой соединить снова. Не приложите коннектор силой; неправильное соединение повредит электропитание или устройства в вашей системе.

3. Шнур преобразования (рис.5.10) может быть поставлен в комплекте 8-штырькового

соединителя EPS, чтоб преобразовать 4-штырьковый соединитель. Неправильное соединение повредит электропитание или устройства в вашей системе. Коннекторы, показанные выше, могут отличаться в зависимости от модели вашего электропитания.

Дефекты или повреждения компонентов продукции, вызванные в дефектном производстве, покрыты согласно гарантии. Повреждения, вызванные со следующими условиями, будут фиксированы или заменены под юрисдикцией Силверстоуна.

1. Использование в соответствии с инструкциями, предоставленными в настоящем

руководстве, без неправильного употребления, злоупотребления или других несоответствующих действий.

2. Повреждение, не вызванное стихийным бедствием (как гром, огонь, землетрясение,

наводнение, соль, ветер, насекомые, животные и т.д.).

3. Продукция не демонтирована, модифицирована, или фиксирована. Компоненты не

демонтированы или заменены.

4. Гарантийная марка/этикетки не снята или сломана.

Потеря или повреждения, вызванные одним из других условий, не упомянутых выше, не покрыты согласно гарантии.
