Тип продукта	Материнская плата
Бренд	MSI
Модель	Z68A-GD55 (G3)
Сокет процессора	LGA1155
Совместимые процессоры	Intel Core i7 / i5 / i3 / Pentium / Celeron
Чипсет	Intel Z68 (B3)
Формат	ATX (30.5 см × 24.5 см)
Вес (приблизительный)	Около 1,2 кг
Требуемое питание	ATX 24-pin + ATX 8-pin CPU
Поддерживаемая память	4 x DDR3 DIMM, макс. 32 ГБ, DDR3 2133(OC)/1600(OC)/1333/1066, двухканальный
Хранилище SATA	4 x SATA 6 Гбит/с (Intel Z68) + 4 x SATA 3 Гбит/с (Intel Z68), поддержка RAID 0/1/5/10
USB 3.0	2 порта сзади + 1 внутренний разъем (NEC D720200)
USB 2.0	4 порта сзади + 3 внутренних разъема
Аудио	Realtek ALC892, 8-канальный HD Audio
LAN	Realtek RTL8111E, Gigabit Ethernet (10/100/1000)
Слоты расширения	2 x PCIe x16, 3 x PCIe x1, 2 x PCI
Встроенная графика	Выходы VGA, DVI-D, HDMI (используются со встроенным графическим процессором)
Multi-GPU	ATI CrossFireX, NVIDIA SLI, Lucid Virtu
Функции разгона	Кнопка OC Genie, расширенные настройки в BIOS
Задняя панель	1 PS/2, 1 очистка CMOS, 1 SPDIF коакс., 1 SPDIF оптич., 4 USB 2.0, 1 HDMI, 1 VGA, 1 DVI-D, 1 RJ45, 2 USB 3.0, 6 аудиоразъемов
Обслуживание и очистка	Регулярная очистка от пыли сжатым воздухом. Не использовать жидкости. Отключать перед очисткой.
Безопасность	Соблюдайте меры предосторожности ESD (антистатический браслет). Всегда выключайте и отключайте перед манипуляциями.
Запасные части и ремонтопригодность	Нет деталей, подлежащих ремонту пользователем. Обращайтесь в авторизованный сервисный центр для ремонта.

Часто задаваемые вопросы - Z68A-GD55 (G3) MSI

Какие процессоры совместимы с материнской платой MSI Z68A-GD55 (G3)?

Материнская плата поддерживает процессоры Intel Core i7, Core i5, Core i3, Pentium и Celeron в сокете LGA1155. Обратитесь на сайт MSI для полного списка поддерживаемых процессоров.

Как установить оперативную память?

Вставьте планки DDR3 в слоты DIMM, соблюдая направление ключа. Для двухканального режима используйте одинаковые планки и устанавливайте их в слоты одного цвета (например, слоты DIMM1 и DIMM3). Максимальный объем памяти — 32 ГБ.

Как очистить CMOS?

Вы можете использовать кнопку очистки CMOS на задней панели или перемычку JBAT1 на плате. Выключите питание, нажмите кнопку или установите перемычку в положение очистки на несколько секунд, затем верните в нормальное положение.

Как включить автоматический разгон с помощью OC Genie?

Нажмите кнопку OC Genie, когда система выключена. Кнопка загорится и зафиксируется. При следующем запуске плата автоматически оптимизирует производительность. Для отключения выключите ПК и снова нажмите кнопку.

Что делать, если система не запускается после изменения BIOS?

Очистите CMOS с помощью кнопки или перемычки. Также можно извлечь батарейку на 30 секунд для сброса настроек по умолчанию.

Как подключить дополнительные вентиляторы?

Используйте разъемы SYSFAN1~4 на материнской плате. Подключите красный провод (+12V) и черный (GND). Разъемы CPUFAN и SYSFAN1 поддерживают интеллектуальное управление скоростью (Smart Fan).

Могу ли я использовать диск SATA 3 Гбит/с на порту SATA 6 Гбит/с?

Да, порты SATA 6 Гбит/с обратно совместимы. Диск будет работать на своей максимальной скорости (3 Гбит/с).

Как обновить BIOS?

Загрузите последнюю версию BIOS с сайта MSI. Используйте встроенную утилиту M-Flash в BIOS для прошивки с USB-накопителя. Следуйте инструкциям на экране.

Поддерживает ли материнская плата RAID?

Да, порты SATA1~6 (Intel Z68) поддерживают режимы RAID 0, 1, 5 и 10 через технологию Intel Rapid Storage. Настройте RAID в BIOS перед установкой операционной системы.

Как подключить переднюю панель?

Подключите кабели корпуса к разъемам JFP1 (переключатели и светодиоды) и JFP2 (динамик). Соблюдайте полярность (плюс и минус), указанную в руководстве.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z68A-GD55 (G3) MSI

Поддержка ГБ LAN (10/100/1000) на чипсете Realtek® RTL8111E

Аудио

Аудио кодек Realtek® ALC892 8-канальный аудиокодек с разъемами, совместимость со спецификацией Azalia 1.0

SATA

4 порта SATA 6 Гбит/с

• (SATA1~2) на чипсете Intel® Z68
• (SATA7~8) на чипсете Marvell®9128 (Z68A-GD65)

4 порта SATA 3 Гбит/с (SATA3~6) на чипсете Intel® Z68

RAID

SATA1~6 поддерживают технологию Intel® Rapid Storage (AHCI/ RAID 0/1/5/10) на чипсете Intel® Z68, поддерживают SSD для ускорения системы. SATA7~8 поддерживают режимы RAID 0/1 на чипсете Marvell SE9128

USB 3.0

2 порта USB 3.0 и 1 разъем USB 3.0 на плате на чипсете NEC D720200

BIOS

Поддержка Dual BIOS (Z68A-GD65) - Поддержка Single BIOS (Z68A-GD55)

Multi-GPU

Поддержка технологии ATI® CrossFireX™, поддержка технологии NVIDIA® SLI™, поддержка технологии Lucid® Virtu

Коннекторы

Задняя панель

- 1 PS/2 порт для клавиатуры/мыши - 1 кнопка сброса CMOS - 1 порт коаксиальный S/PDIF-Out - 1 порт оптический S/PDIF-Out - 4 порта USB 2.0 - 1 порт** HDMI - 1 порт** VGA - 1 порт** DVI-D - 1 порт LAN - 2 порта USB 3.0 - 6 звуковых разъемов с гибким переназначением

**(Порты VGA, DVI-D и HDMI работают только в процессоре Integrated Graphics Processor)

Разъемы, установленные на плате

• 3 разъема USB 2.0
• 1 разъем USB 3.0
• 1 разъем датчика открытия корпуса
• 1 разъем S/PDIF-Out
• 1 разъем для подключения аудио на передней панели - 1 разъем TPM - 1 разъем последовательного порта - 1 контрольная точка для измерения напряжения - 1 разъем DLed3 (опционально)
• 1 кнопка OC Genie - 1 кнопка питания - 1 кнопка перезагрузки

Слоты

2 слота PCIE x16, 3 слота PCIE x1, 2 слота PCI, поддержка интереса PCI IINbIC с питанием 3.3V/5V

Форм-фактор

ATX (30.5 см × 24.5 см)

Крепление

9 отверстий для крепления

Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу

http://www.msi.com/index.php

1. По завершении подключения кабеля вентилятора CPU, прикрепите его к системной плате.

ВНИМАНИЕ

• Перед включением системы убедитесь, что вентилятор правильно установлен.
• Во избежание повреждения не прикасайтесь к контактам сокета процессора.
• Если процессор не установлен, всегда закрывайте разъем пластиковой крышкой для предотвращения поломок и попадания в него грязи и пыли.
• За дополнительной информацией об установке вентилятора процессора, обратитесь к документации в упаковке вентилятора процессора. Информацию об установленном процессоре смотрите в BIOS.

Память

Слоты DIMM используются для установки модулей памяти. За дополнительной информацией о совместимых компонентах обратитесь на сайт

http://www.msi.com/service/test-report

DDR3 240-конт., 1.5 В

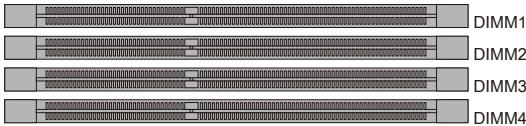

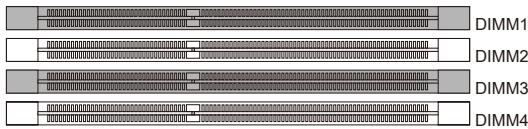

Правила установки модулей памяти для работы в двухканальном режиме

В двухканальном режиме модули памяти могут передавать и принимать данные по 2 каналам одновременно. При использовании двухканального режима производительность системы повышается. Ниже приведены правила заполнения слотов памяти для работы в двухканальном режиме.

①

②

Внимание

• Модули DDR3 не взаимозаменяемы с модулями DDR2, и слоты DDR3 не имеют обратной совместимости. Следует всегда устанавливать модули памяти DDR3 в разъемы DDR3 DIMM. Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов у вас установлены модули одного типа и одинаковой емкости.
• Чтобы система загрузилась, вначале установите модули в разъем DIMM1.
• Из-за специфики распределения системных ресурсов процессора, общий доступный объем памяти может максимально составлять 31 ГБ (но не 32 ГБ) при установке модулей памяти 8 ГБ в каждый из слотов.

Порт мыши/клавиатуры

Стандартные разъемы DIN PS/2® для подключения мыши/клавиатуры с интерфейсом PS/2®.

Порт USB 2.0

Порт USB (Universal Serial Bus) позволяет подключать такие USB устройства, как клавиатура, мышь и т.д.

Порт USB 3.0

Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка скорости передачи данных до 5 Gbit/s (SuperSpeed).

ВНИМАНИЕ

Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить кабель USB 3.0 к разъему USB 3.0.

Кнопка очистки CMOS

На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются компьютеру для загрузки операционной системы при включении. Если требуется очистить CMOS память и стереть данные о конфигурации системы, нажмите эту кнопку.

ВНИМАНИЕ

• При сбросе данных CMOS убедитесь, что питание системы выключено.
• После нажатия кнопки и стирания данных в выключенном состоянии (G3), система загрузится автоматически. Разъем коаксиальный S/PDIF-Out

Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через коаксиальный кабель.

Разъем оптический S/PDIF-Out

Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через оптоволоконный кабель.

Порт HDMI

Мультимедийный интерфейс высокой четкости (HDMI) - это цифровой проводной аудио/видео интерфейс с возможностью передачи данных в несжатом виде. Один кабель HDMI обеспечивает передачу ТВ-сигнала в полном формате, включая телевидение стандартной, повышенной и высокой четкости, а также многоканальное цифровое аудио.

VGA

Разъем DB15 для подключения монитора.

Порт DVI-D

Разъем DVI-D (Digital Visual Interface-Digital) позволяет подключить ЖК-монитор. Он обеспечивает высокоскоростное цифровое соединение между компьютером и дисплеем. Для подключения монитора просто подключите кабель монитора к разъему DVI-D, а также убедитесь в том, что другой конец кабеля правильно соединен с монитором (см. руководство пользователя монитора для получения дополнительной информации).

Внимание

Порты HDMI, VGA и DVI-D на системной плате разработаны для использования в качестве IGP (Integrated Graphics Processor). Если вы установили процессор без встроенного графического ядра, эти порты работать не будут.

Разъем LAN

Стандартный разъем RJ-45 для подключения к локальной вычислительной сети (LAN). К нему подключается кабель локальной сети.

LED	Ц比特	Союнке LED	Описиме
Лев.	Желт.	Нет	LAN coeдиноные не установлени.
		Ест(постаянho)	LAN coeдиноные установлени.
		Ест(ярч & мигаet)	Сваяс с дугим komльноером по LAN.
Прав.	Зелен.	Нет	Сkopость пeredачи 10 М6/c.
		Ест	Сkopostь пeredачи 100 М6/c.
	Оразж.	Ест	Сkopostь пeredачи 1000 М6/c.

Аудиоразъемы

Эти разъемы используются для подключения звуковых устройств. Разъемы, выполняющие разные функции, имеют разные цвета.

Вход аудио: Голубой - линейный вход, используется для подключения внешнего CD-проигрывателя, магнитофона или других звуковых устройств. Выход аудио: Зеленый - линейный выход для подключения наушников или колонок. Микрофон: Розовый - разъем для подключения микрофона. Выход RS: Черный - выход на задние колонки в режиме 4/5.1/7.1. Выход CS: Оранжевый - выход на центральную колонку и сабвуфер в режиме 5.1/7.1. Выход SS: Серый - выход на боковые колонки в режиме 7.1.

Разъем Serial ATA: SATA1~8

Данный разъем является высокоскоростным портом интерфейса Serial ATA. Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.

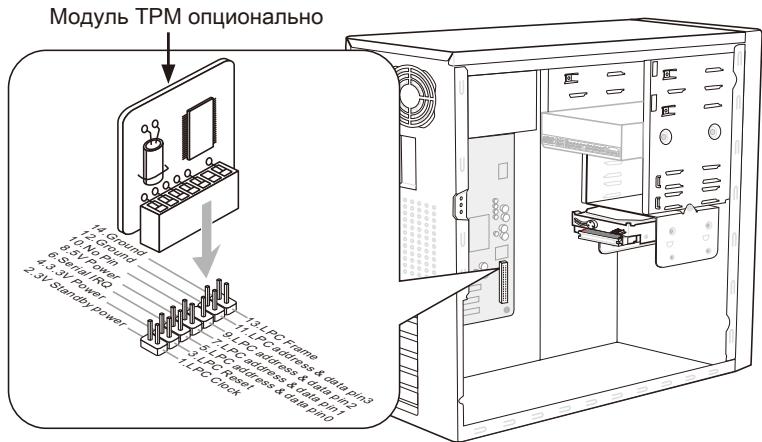

Данный разъем подключается к модулю TPM (Trusted Platform Module) (опционально). За более подробной информацией и назначением обращайтесь к описанию модуля TPM.

* Компоненты системной платы на изображении только для справки.

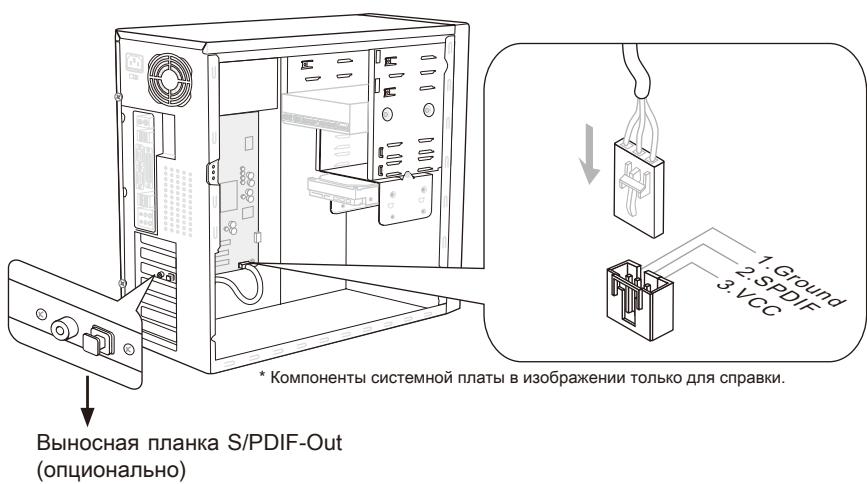

Разъем S/PDIF-Out: JSP1

Тот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате.

Разъем датчика открывания корпуса: JCI1

Данные контроля точки истории напряжения CPU/CPU_VTT/CPU_GFX/DDR/PCH.

Напряжение CPU: для измерения текущего напряжения процессора необходимо коснуться точек CPU и GND щупом тестера.

Напряжение CPU_VTT: для измерения текущего напряжения CPU_VTT необходимо коснуться точек CPU_VTT и GND щупом тестера.

Напряжение CPU_GFX: для измерения текущего напряжения встроенной видеокарты CPU необходимо коснуться точек CPU_GFX и GND щупом тестера.

Напряжение DDR: для измерения текущего напряжения DDR необходимо коснуться точек DDR и GND щупом тестера.

Напряжение PCH: для измерения текущего напряжения PCH необходимо коснуться точек PCH и GND щупом тестера.

Перемычка очистки CMOS: JBAT1

На плате установлена CMOS-память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью памяти CMOS система автоматически загружается каждый раз при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

JBAT1

Хранение настроек

Сброс настроек

Внимание

Очистка CMOS производится соединением контактов 1-2 при отключенной системе, затем откройте его. Избегайте очистки CMOS при работающей системе: это повредит системную плату.

Слоты

• Для улучшения производительности системы BIOS постоянно обновляется. Поэтому приведенное здесь описание может несколько отличаться от описания для новой версии и служит исключительно в качестве примера.
• При загрузке, в новой, после объема памяти, выводится обозначение BIOS. Обычно оно имеет следующий формат:

E7681IMS.xxxx 052011 где:

1-я буква соответствует типу BIOS (E = EFI)

Следующие 4 цифры соответствуют номеру модели платы.

Следующая буква обозначает производителя чипсета (I = Intel, N = nVidia, A = AMD и V = VIA).

2 последние буквы обозначают производителя плат (MS = стандартный заказчик).

xxx соответствует номеру версии BIOS.

052011 - дата выпуска BIOS.

Вход в режим настройки

Включите питание компьютера. При этом запустится процесс POST (самотестирование после включения). Когда на экране появится приведенное ниже сообщение, нажмите клавишу для входа в режим настройки.

Press DEL to enter Setup Menu, F11 to enter Boot Menu (Нажмите DEL для входа в Меню Настроек, F11 в загрузочное Меню)

Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно также перезапустить систему, нажав одновременно клавиши Ctrl, Alt и Del.

Контроль

Клавиатура	Мышь	Описиме
<↑↓>	Перемechения курсopa	Выбор пункт
<Enter>	Шелчok/Двайношелчok левий Кноки	Выбор заноча/облacrten
<Esc>	Шелчok правов Кноки	Переков в мени Выхов полесеня возврашенье в р dedыдуншему пункту в полесеню
<++>		УBELANCHENIE числового зсанегия полесеня возврашенье визмененius
<->		Уменишиени числового зсанегия полесеня возврашенье визмененius
<F1>		Порожая с网络传播а
<F4>		Сnéцнида СGPU
<F5>		Вхod в Memory-Z
<F6>		Установka onтимальнын настroduк教
<F10>		Сохсан综合体а и пerezeагуз titся
<Esc>		Выхов

Порядок

Если вы обнаружите, что слева от пункта меню имеется иконка с указателем, это означает, что в этом пункте есть подменю (которое содержит дополнительные настройки). Используйте управляющие клавиши (↑ ↓) или мышь для выбора, а затем нажмите

Пункт меню, в котором можно изменить настройки частоты, напряжения и возможности разгона.

Игры

Пункт меню, в котором находятся несколько игр.

Настройки

Пункт меню, в котором можно изменить настройки параметров для упсета, загруженных устройств и системных паролей.

Найдите время настройки BIOS, рекомендуется выполнить следующие действия.

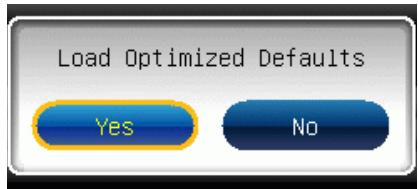

1. Load Optimized Defaults: Выберите пункт [Settings] -> [Save & Exit] -> [Restore Defaults]. На экране появится всплывающее сообщение, как на картинке. Нажмите [Yes], чтобы загрузить настройки по умолчанию для оптимальной производительности системы.

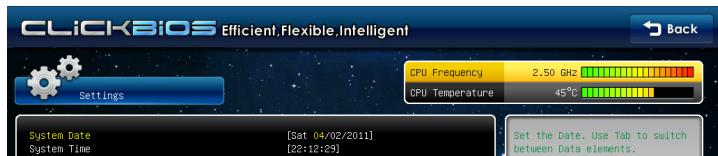

1. Setup Date/Time: Выберите пункт [Settings] -> [System Status] -> [System Date]/[System Time]. Затем установите дату и время в соответствующие поля.

1. Save & Exit Setup: Выберите пункт [Settings] -> [Save & Exit] -> [Save Changes and Reboot]. И появится всплывающее сообщение, как на картинке. Нажмите [Yes], чтобы сохранить конфигурацию и выйти из BIOS Setup.

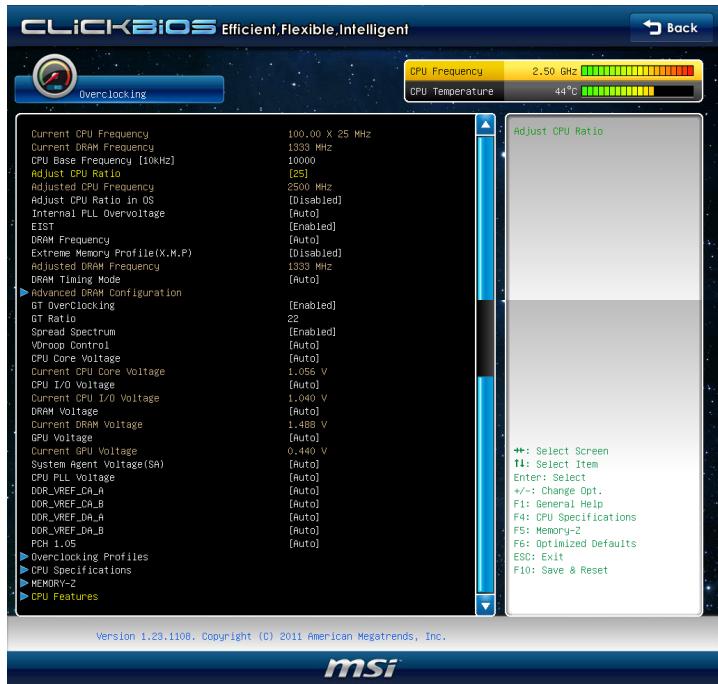

1. Раздел OC Menu: Это меню предназначено для опытных пользователей и предоставляет возможности для разгона системы.

При задержке DRAM, это значение задает время задержки между RAS и CAS. Чем меньше тактов, тем быстрее работа DRAM.

tRP

Этот пункт контролирует количество тактов, предоставляемых для предзаряда Row Address Strobe (RAS). Если выделяется недостаточное время для того, чтобы RAS выполнил необходимый заряд, регенерация DRAM может оказаться неполной и привести к потере данных. Этот пункт применим только когда в системе установлена синхронизированная память DRAM.

tRAS

Эта установка определяет время, которое расходуется на чтение и запись в блок памяти.

tRFC

Эта установка определяет время, которое RFC затрачивает на чтение и запись в лекцию памяти.

tWR

Минимальная временная задержка выполнения операции записи перед командой предзаряда. Позволяет усилителям считывания записать данные в циклы памяти.

tWTR

Минимальная временная задержка между выполнением команды записи и началом команды считывания столбца. Позволяет системе ввода/вывода сбросить напряжение на усилителях считывания.

tRRD

Определяет задержку перехода от активного к активному состоянию разных банков.

tRTP

Временной интервал между командами чтения и предзаряда.

tFAW

Этот пункт используется для установки таймингов tFAW (four activate window delay).

tWCL

Процессор использует технологию Hyper-Threading для увеличения.

Производительности. Эта технология позволяет двум наборам регистров в процессоре исполнять инструкции одновременно. Это увеличивает производительность системы. При выключении этой функции, процессор исполняет инструкции с помощью одного набора регистров. Выключите этот пункт, если операционная система вашего компьютера не поддерживает функцию HT, в противном случае это может привести к нестабильности.

Для работоспособности технологии Hyper-Threading требуется наличие всех нижеследующих компонентов:

• CPU: процессор Intel® 4 с технологией HT;
• Чипсет: чипсет Intel®, поддерживающий технологию HT; BIOS: BIOS, поддерживающий технологию HT, и включить её;
• OS: операционная система, поддерживающая технологию HT.

За дополнительной информацией о Hyper-Threading обращайтесь на веб-сайт:
