Type de produit	Carte mère
Marque	MSI
Modèle	Z68A-GD55 (G3)
Socket processeur	LGA1155
Processeurs compatibles	Intel Core i7 / i5 / i3 / Pentium / Celeron
Chipset	Intel Z68 (B3)
Format	ATX (30.5 cm × 24.5 cm)
Poids (estimé)	Environ 1,2 kg
Alimentation requise	ATX 24-pin + ATX 8-pin CPU
Mémoire supportée	4 x DDR3 DIMM, max 32 Go, DDR3 2133(OC)/1600(OC)/1333/1066, double canal
Stockage SATA	4 x SATA 6 Gb/s (Intel Z68) + 4 x SATA 3 Gb/s (Intel Z68), RAID 0/1/5/10 supporté
USB 3.0	2 ports arrière + 1 connecteur interne (NEC D720200)
USB 2.0	4 ports arrière + 3 connecteurs internes
Audio	Realtek ALC892, 8 canaux HD Audio
LAN	Realtek RTL8111E, Gigabit Ethernet (10/100/1000)
Slots d'extension	2 x PCIe x16, 3 x PCIe x1, 2 x PCI
Graphiques intégrés	Sorties VGA, DVI-D, HDMI (utilisables avec processeur graphique intégré)
Multi-GPU	ATI CrossFireX, NVIDIA SLI, Lucid Virtu
Fonctions overclocking	OC Genie bouton, réglages avancés dans BIOS
Panneau arrière	1 PS/2, 1 CMOS clear, 1 SPDIF coax, 1 SPDIF optique, 4 USB 2.0, 1 HDMI, 1 VGA, 1 DVI-D, 1 RJ45, 2 USB 3.0, 6 prises audio
Entretien et nettoyage	Dépoussiérage régulier avec air comprimé. Ne pas utiliser de liquides. Débrancher avant nettoyage.
Sécurité	Respecter les précautions ESD (bracelet antistatique). Toujours éteindre et débrancher avant manipulation.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service agréé pour réparation.

FOIRE AUX QUESTIONS - Z68A-GD55 (G3) MSI

Quels processeurs sont compatibles avec la carte mère MSI Z68A-GD55 (G3) ?

La carte mère supporte les processeurs Intel Core i7, Core i5, Core i3, Pentium et Celeron en socket LGA1155. Consultez le site MSI pour la liste complète des CPU supportés.

Comment installer la mémoire RAM ?

Insérez les barrettes DDR3 dans les slots DIMM en respectant le sens de l'encoche. Pour le mode double canal, utilisez des barrettes identiques et placez-les dans les slots de même couleur (ex: slots DIMM1 et DIMM3). La capacité maximale est de 32 Go.

Comment effacer le CMOS ?

Vous pouvez utiliser le bouton d'effacement CMOS sur le panneau arrière ou le cavalier JBAT1 sur la carte. Éteignez l'alimentation, appuyez sur le bouton ou placez le cavalier en position d'effacement pendant quelques secondes, puis remettez-le en position normale.

Comment activer l'overclocking automatique avec OC Genie ?

Appuyez sur le bouton OC Genie lorsque le système est éteint. Le bouton s'allume et se verrouille. Au prochain démarrage, la carte optimisera automatiquement les performances. Pour désactiver, éteignez le PC et appuyez à nouveau sur le bouton.

Que faire si le système ne démarre pas après une modification du BIOS ?

Effacez le CMOS en utilisant le bouton ou le cavalier. Vous pouvez également retirer la pile bouton pendant 30 secondes pour réinitialiser les réglages par défaut.

Comment connecter des ventilateurs supplémentaires ?

Utilisez les connecteurs SYSFAN1~4 sur la carte mère. Branchez le fil rouge (+12V) et le fil noir (GND). Les connecteurs CPUFAN et SYSFAN1 supportent le contrôle de vitesse intelligent (Smart Fan).

Puis-je utiliser un disque SATA 3 Gb/s sur un port SATA 6 Gb/s ?

Oui, les ports SATA 6 Gb/s sont rétrocompatibles. Le disque fonctionnera à sa vitesse maximale (3 Gb/s).

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site MSI. Utilisez l'utilitaire M-Flash intégré dans le BIOS pour flasher via une clé USB. Suivez les instructions à l'écran.

La carte mère supporte-t-elle le RAID ?

Oui, les ports SATA1~6 (Intel Z68) supportent les modes RAID 0, 1, 5 et 10 via la technologie Intel Rapid Storage. Configurez le RAID dans le BIOS avant d'installer le système d'exploitation.

Comment brancher le panneau avant ?

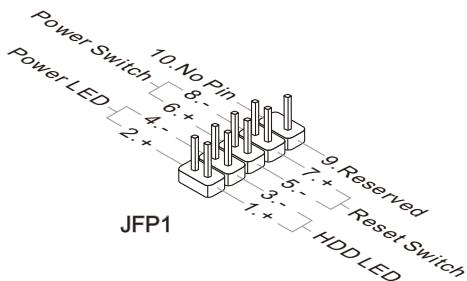

Connectez les câbles du boîtier aux connecteurs JFP1 (interrupteurs et LEDs) et JFP2 (haut-parleur). Respectez la polarité (positif et négatif) indiquée dans le manuel.

MODE D'EMPLOI Z68A-GD55 (G3) MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société MSI prend des mesures actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive de l'Union européenne (UE) relative au recyclage des déchets d'équipements électriques et électroniques (directive WEEE 2002/96/EC), entrée en vigueur le 13 août 2005, les produits appartenant à la catégorie des équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants de ces équipements sont tenus de les reprendre pour recyclage en fin de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour recyclage en fin de vie. Vous pouvez rapporter ces produits aux points de collecte spécialisés.

Spécifications... Fr-2 Guide Rapide Des Composants. Fr-4 Trous Taraudés. Fr-5 Mémoire. Fr-9 Connecteurs d'alimentation. Fr-11 Panneau arrière. Fr-12 Connecteurs... Fr-14 Boutons. Fr-20 Points de contrôle des tensions. Fr-21 Indicateur de statut LED. Fr-22 Cavalier. Fr-23 Emplacements. Fr-24 Réglage BIOS. Fr-25 Information Logiciel. Fr-35

Pусский .. Ru-1

Характеристики Ru-2 Размещение компонентов системной платы .Ru-4 Отверстия для винтов. Ru-5 CPU (центральный процессор) Ru-6 Память. Ru-9 Разъем питания. Ru-11 Задняя панель. Ru-12 Коннекторы . Ru-15 Кнопки. Ru-21 Voltage Check Point. Ru-22 Световые индикаторы. Ru-23 Перемычки. Ru-24 Слоты Ru-25 Настройка BIOS. Ru-26 Обзор программного обеспечения Ru-36

Z68A-GD65 (B3)/

Z68A-GD55 (B3)

Series

■ Processeurs Intel® Core™ i7/ Core™ i5 /Core™ i3/ Pentium®/ Celeron® dans le boîtier LGA1155 (Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support)

Jeux de puces

Puces Intel® Z68 (B3)

Mémoire supportée

4 connecteurs DDR3 DIMM prennent en charge DDR3 2133(OC)/1600(OC)/1333/1066 DRAM (32 Go max). Prend en charge le mode double canal. (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report)

LAN

Prend en charge Gb LAN (10/100/1000) via Realtek® RTL8111E

Audio

Puce intégrée Realtek® ALC892, audio flexible 8 canaux avec détection de prise. Conforme aux spécifications Azalia 1.0

SATA

4 ports SATA 6 Gb/s

• (SATA1~2) via Intel® Z68
• (SATA7~8) via Marvell® 9128 (Z68A-GD65)

4 ports SATA 3 Gb/s (SATA3~6) via Intel® Z68

RAID

SATA1~6 prend en charge la technologie Intel® Rapid Storage (AHCI/RAID 0/1/5/10) via Intel® Z68, prend en charge le cache SSD pour l'accélération du système. SATA7~8 prend en charge le mode RAID 0/1 via Marvell® SE9128

USB 3.0

2 ports USB 3.0 et 1 connecteur intégré USB 3.0 par NEC D720200

BIOS

Supporte double BIOS (Z68A-GD65) Supporte simple BIOS (Z68A-GD55)

Multi-GPU

Supporte la Technologie ATI® CrossFireX™ Supporte la Technologie NVIDIA® SLITM Supporte la Technologie Lucid® VIRTU

Connecteurs

Panneau arrière

• 1 port clavier/souris PS/2
• 1 bouton d'effacement CMOS
• 1 port S/PDIF-Out coaxial
• 1 port S/PDIF-Out optique
• 4 ports USB 2.0
• 1 port HDMI**
• 1 port VGA**
• 1 port DVI-D**
• 1 port LAN
• 2 ports USB 3.0
• 6 ports audio flexibles

**(Les ports VGA, DVI-D et HDMI ne fonctionnent qu'avec le processeur graphique intégré)

Connecteurs intégrés

• 3 connecteurs USB 2.0
• 1 connecteur USB 3.0
• 1 connecteur Chassis Intrusion
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur de module TPM
• 1 connecteur série
• 1 point de vérification de tension

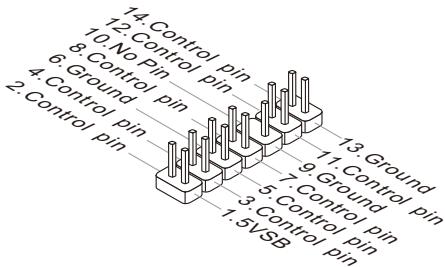

• 1 connecteur DLED3 (en option)
• 1 bouton OC Genie
• 1 bouton d'alimentation
• 1 bouton de réinitialisation

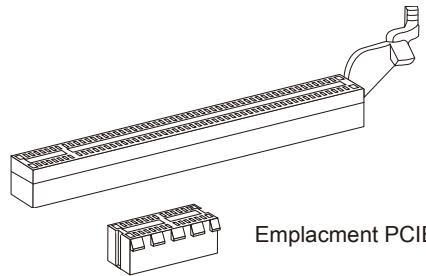

Emplacements

2 emplacements PCIE x16, 3 emplacements PCIE x1, 2 emplacements PCI, supportent l'interface bus PCI 3.3V/5V

Dimension

ATX (30,5 cm × 24,5 cm)

Montage

9 trous de montage

Si vous désirez acheter des accessoires et avez besoin des numéros de pièces, vous pouvez consulter notre site Web et trouver les détails à l'adresse ci-dessous.

http://www.msi.com/index.php

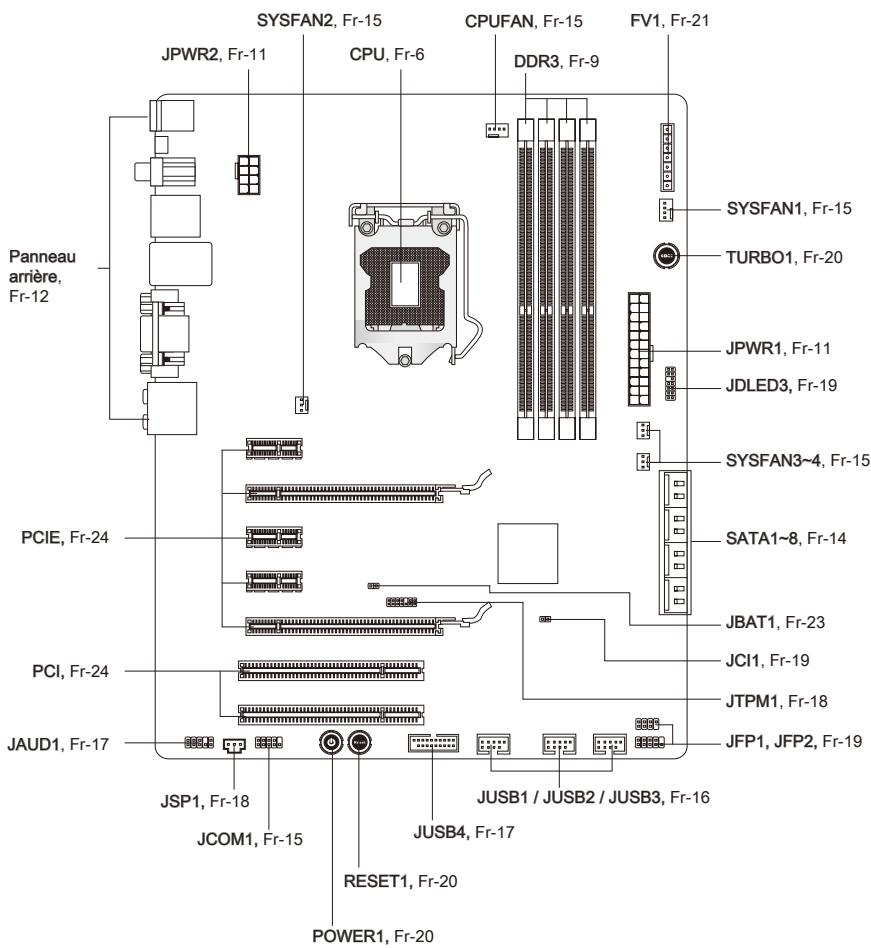

Guide rapide des composants

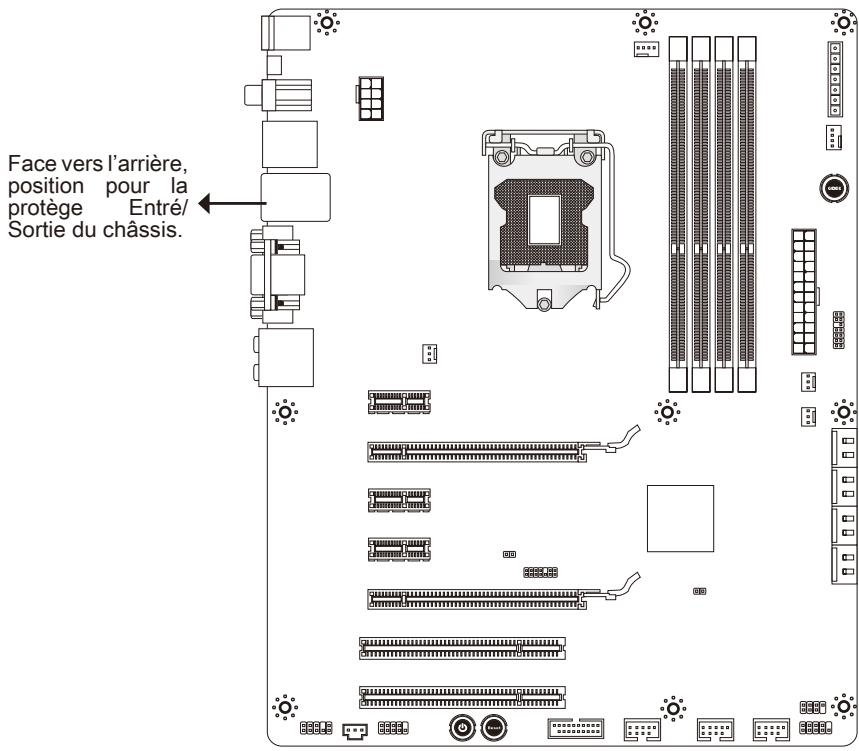

Trous taraudés

Lors de l'installation de la carte mère, placez-la correctement dans le châssis. La position des trous taraudés est illustrée dans la figure ci-dessous.

Veuillez vous référer à la figure pour installer les supports aux positions appropriées sur le châssis, puis fixez la carte à travers les trous taraudés sur les supports.

Important

• Pour prévenir les dommages à la carte mère, il est interdit de mettre toute sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.
• Veuillez vous assurer qu'il n'y a pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court-circuit à la carte mère.

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer d'installer un ventilateur pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeur pour en acheter et installez-les avant d'allumer votre ordinateur.

Pour plus d'informations sur le CPU, veuillez visiter

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche d'enduit thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l'unité centrale

Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

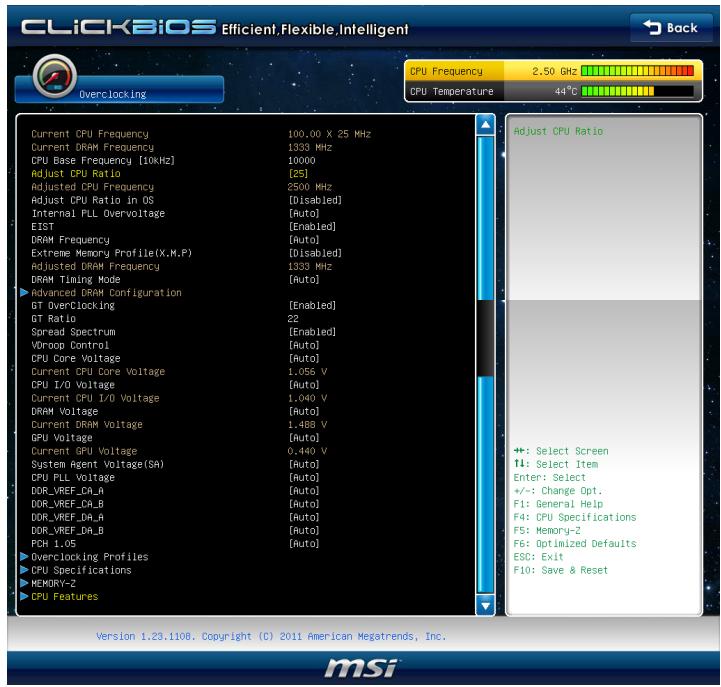

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d'overclocking. Toute envie d'opérer au-dessus des spécifications du produit n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les opérations insuffisantes ou au-dessus des spécifications du produit.

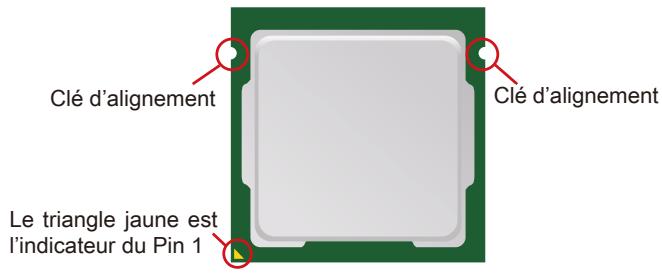

Introduction du LGA 1155 CPU

La surface du LGA 1155 CPU. N'oubliez pas d'appliquer une couche d'enduit thermique pour améliorer la dissipation de la chaleur.

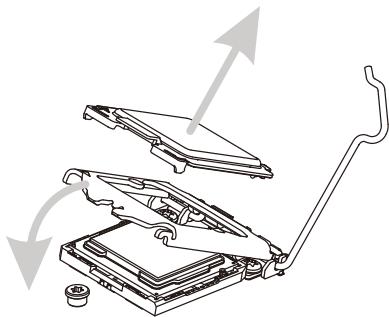

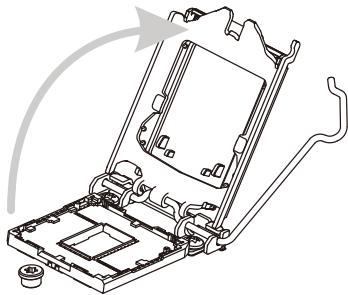

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Néanmoins, n'oubliez pas d'appliquer une couche d'enduit thermique sur le CPU avant d'installer le ventilateur pour une meilleure dissipation de chaleur.

Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une faute d'installation peut endommager votre CPU et la carte mère.

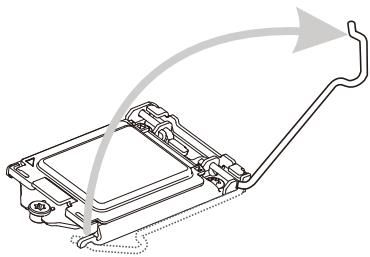

1. Ouvrez le levier de charge.

1. Après avoir confirmé la direction du CPU pour joindre correctement, déposez le CPU dans l'armature du logement de douille. Faites attention au bord de sa base. Notez qu'on aligne les coins assortis.

1. Levez le levier de charge à la position complètement ouverte.

1. Enlevez le couvercle en plastique. Engagez le levier de charge en appuyant doucement sur la plaque de charge.

Important

Inspectez visuellement si le CPU est bien posé dans la douille. Sinon, sortez verticalement le CPU et réinstallez-le.

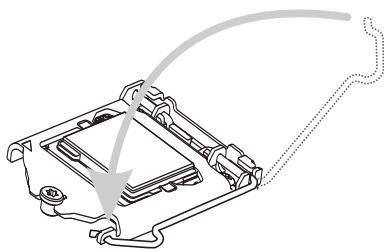

1. Sécurisez le levier à côté du bout de crochet sous l'onglet de détention.

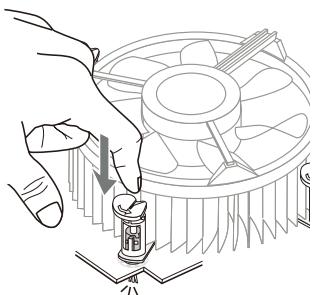

1. Appuyez sur les quatre crochets afin de fixer le ventilateur. Retournez la carte mère pour assurer que le ventilateur est installé correctement.

1. Assurez-vous que les quatre crochets sont dans la bonne position avant d'installer le ventilateur. Alignez les trous de la carte avec le dissipateur thermique. Appuyez sur le ventilateur jusqu'à ce que les clips soient coincés dans les trous de la carte mère.

1. Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

Important

• Confirmez que votre ventilateur du CPU est fermement installé avant d'allumer votre système.
• Ne touchez pas les broches du CPU afin d'éviter tout dommage.
• Quand le CPU n'est pas installé, protégez toujours vos broches de la douille CPU avec le plastique de protection pour éviter tout dommage.
• Veuillez vous référer à la documentation dans le paquet du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.
• Lisez le statut du CPU dans le BIOS.

Mémoire

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report

DDR3 240-pin, 1.5V

Règle de population en mode double-canal

En mode double-canal, les modules de mémoire peuvent transmettre et recevoir les données sur deux lignes de bus simultanément. L'activation du mode double-canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double-canal.

①

(2)

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DIMM DDR3.
• En mode double canal, assurez-vous d'installer des modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• Pour démarrer votre système avec succès, insérez d'abord les modules de mémoire dans le DIMM1.
• En raison du développement des ressources des puces, la densité du système ne sera détectée que jusqu'à 31+ Go (pas 32 Go pleins) lorsque chaque DIMM est installé avec un module de mémoire de 8 Go.

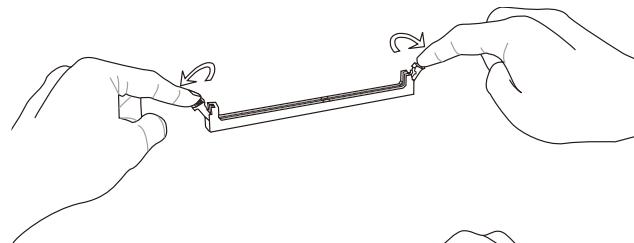

Installation des modules de mémoire

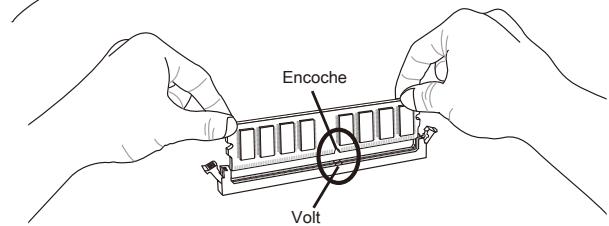

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la manière convenable.

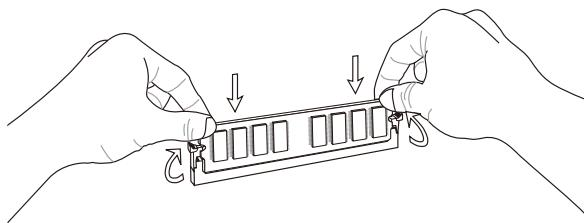

2. Insérez le module de mémoire à la verticale dans le slot DIMM. Poussez-le ensuite jusqu'à ce que l'extrémité dorée du module de mémoire soit profondément insérée dans le slot DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement.
3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtés.

Important

Vous pourriez à peine voir l'extrémité dorée si le module de mémoire est correctement inséré dans le slot DIMM.

Connecteurs d'alimentation

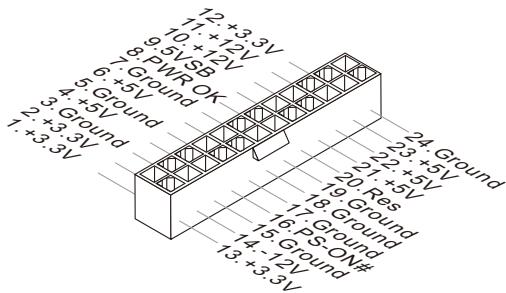

Connecteur d'alimentation ATX 24 broches : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24 broches. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les broches soient alignées. Enforcez alors la prise dans le connecteur.

Vous pouvez aussi utiliser une alimentation 20 broches selon vos besoins. Veuillez brancher votre alimentation d'énergie avec la broche 1 et la broche 13 si vous utilisez l'alimentation ATX 20 broches.

Connecteur d'alimentation ATX 8 broches : JPWR2

Ce connecteur d'alimentation sert à fournir de l'alimentation au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux alimentations ATX correctes pour garantir une opération stable de la carte mère.

Panneau arrière

Souris/Clavier S/PDIF-Out coaxial

Bouton d'efface CMOS

Port USB 2.0

LAN

Port VGA

Port USB 2.0

Sortie optique S/PDIF

Port HDMI

Port USB 3.0

Port DVI-D

Souris/Clavier

Le connecteur standard pour souris/clavier DIN PS/2® est destiné à une souris ou un clavier PS/2®.

Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le clavier, la souris, ou d'autres périphériques compatibles USB.

Port USB 3.0

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte un taux de transfert allant jusqu'à 5 Gbit/s (SuperSpeed).

Important

Si vous souhaitez utiliser un périphérique USB 3.0, vous devez utiliser un câble USB 3.0 pour le connecter au port USB 3.0.

Bouton d'effacement CMOS

Il y a une mémoire CMOS RAM intégrée, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Grâce à la CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, utilisez ce bouton pour effacer les données. Appuyez sur le bouton pour effacer les données.

Important

• Veuillez vous assurer d'éteindre le système avant d'effacer les données CMOS.
• Après avoir appuyé sur ce bouton pour effacer les données CMOS à l'état éteint (G3), le système se réinitialise automatiquement.

S/PDIF-Out coaxial

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble coaxial.

S/PDIF-Out optique

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble de fibre optique.

Port HDMI

L'interface multimédia haute définition (HDMI) est une interface audio/vidéo entièrement numérique, capable de transmettre les flux non compressés. HDMI prend en charge toutes les formes de TV, y compris la définition standard, améliorée ou haute définition, ainsi que l'audio numérique multicanal sur un seul câble.

Port VGA

Le connecteur femelle DB15-pin est fourni pour un moniteur.

Port DVI-D

Le connecteur DVI-D (Digital Visual Interface-Digital) vous permet de connecter un moniteur LCD. Il fournit une interconnexion numérique à haute vitesse entre l'ordinateur et son périphérique d'écran. Afin de connecter un moniteur LCD, vous n'avez qu'à brancher votre câble de moniteur dans le connecteur DVI-D, et vous assurer que l'autre côté du câble de moniteur est correctement connecté à votre moniteur (veuillez vous référer au manuel de votre moniteur pour plus d'informations).

Important

Les interfaces d'affichage HDMI, VGA et DVI-D sur la carte mère sont prévues pour servir d'IGP (Integrated Graphics Processor). Si vous avez installé un processeur sans la puce graphique intégrée, ces ports d'affichage n'auront aucun effet.

LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network, LAN). Vous pouvez y relier un câble de réseau.

LED	Couleur	LED Statut	Condition
Gauche	Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
		Allumée (Stable)	La connexion au réseau LAN est établie.
		Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert	Eteinte	Un débit de 10 Mbits/sec est sélectionné.
		Allumée	Un débit de 100 Mbits/sec est sélectionné.
	Orange	Allumée	Un débit de 1000 Mbits/sec est sélectionné.

Ports audio

Ces connecteurs audio servent pour les périphériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores.

Ligne-In : Bleu - Ligne In, est utilisée pour un appareil CD externe, cassette ou d'autres périphériques. Ligne-Out : Vert - Ligne Out, est destiné aux haut-parleurs ou casques. Mic : Rose - Mic, est un connecteur pour les microphones. RS-Out (en option) : Noir - Acoustique arrière en mode de canal 4/5.1/7.1. CS-Out (en option) : Orange - Centre/Caisson de basse en mode de canal 5.1/7.1. SS-Out (en option) : Gris - Acoustique latéral en mode de canal 7.1.

Connecteurs

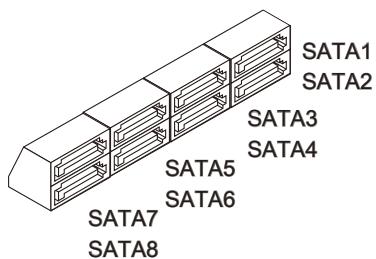

Connecteur Série ATA : SATA1~8

Ce connecteur est un port d'interface Série ATA haut débit. Chaque connecteur peut être relié à un appareil Série ATA.

* Le schéma de la carte mère dans la figure n'est qu'à titre de référence.

SATA1~2 (6Gb/s)

supportés par Intel® Z68

SATA3~6 (3Gb/s)

supportés par Intel® Z68

SATA7~8 (6Gb/s)

supporté par Marvell® 9128 (en option)

Important

Veuillez ne pas plier le câble de série ATA à 90°. Autrement, des pertes de données pourraient se produire pendant la transmission.

Connecteur de port série : JCOM1

Le port série est un port de communications à haute vitesse de type 16550A, qui envoie/reçoit 16 octets de FIFO. Vous pouvez y attacher un périphérique série.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1~4

Les connecteurs d'alimentation du ventilateur supportent le ventilateur de refroidissement du système avec +12 V. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12 V, et que le fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d'un jeu de puces intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale.

Important

• Veuillez vous référer aux ventilateurs de CPU recommandés sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN, SYSFAN1 supportent le contrôle Smart fan. Vous pouvez installer l'unité Control Center qui contrôle automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.
• Les connecteurs d'alimentation du ventilateur du CPU avec 3 ou 4 broches sont tous disponibles pour CPUFAN et SYSFAN1.

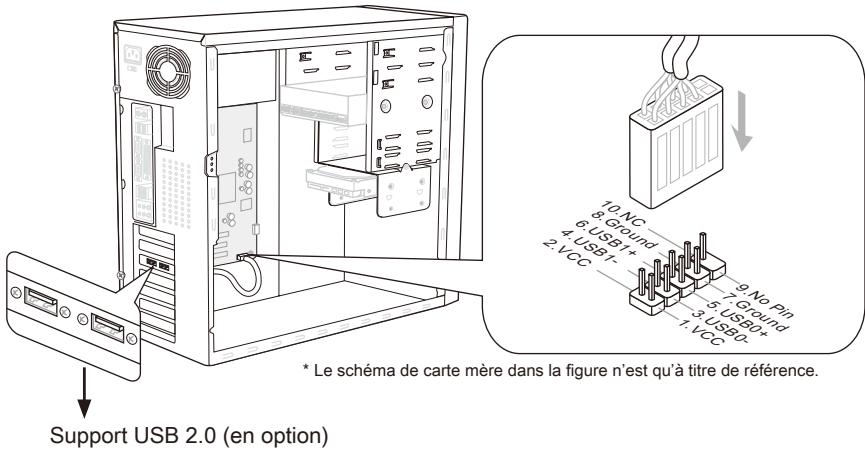

Connecteur USB 2.0 avant : JUSB1 / JUSB2 / JUSB3

Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®, il est idéal pour relier les périphériques d'interface USB à haut débit tels que les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Le JUSB1 (repère rouge) supporte la nouvelle technologie MSI Super-Charger, qui fournit la fonction de charge à tout moment pour charger votre Smartphone.

Si votre système est en état S0 / S1, il est nécessaire d'installer l'application MSI SuperCharger afin de contrôler le JUSB1. Lorsque l'application est activée, vous pouvez charger rapidement le Smartphone via JUSB1, mais la transmission de données et la synchronisation seront désactivées. Lorsque l'application est désactivée, le JUSB1 fonctionne comme un connecteur USB normal. En état S3 / S4 / S5, le JUSB1 peut toujours fournir la fonction de charge rapide sans le système d'exploitation, que vous déconnectiez ou reconnectiez le Smartphone.

Important

• Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Pour iPad, JUSB1 (repère rouge) peut aussi charger l'iPad en état S3, S4, S5.
• Veuillez noter qu'il est recommandé de connecter un périphérique à la fois pour une charge stable.
• La technologie Super-Charger est disponible sur certains modèles. Veuillez vous référer au site officiel MSI pour la liste des modèles pris en charge.
• Nous ne recommandons pas de déconnecter un périphérique lorsque vous le chargez en état S1.

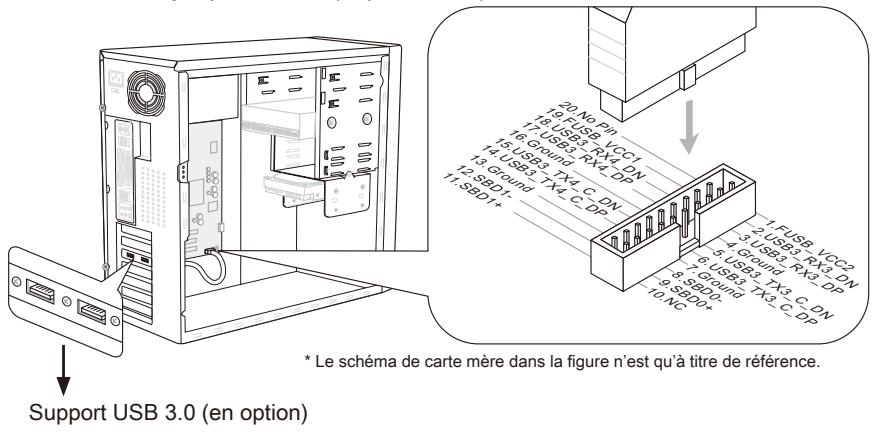

Connecteur USB avant : JUSB4

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte un taux de transfert allant jusqu'à 5 Gbit/s (SuperSpeed).

Important

• Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous souhaitez utiliser un périphérique USB 3.0, vous devez utiliser un câble USB 3.0 pour le connecter au port USB 3.0.

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

Connecteur de Module TPM : JTPM1

Ce connecteur est relié à TPM (Trusted Platform Module) Module (en option). Veuillez vous référer au manuel de TPM plate-forme (en option) de sécurité pour plus de détails et d'utilisations.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

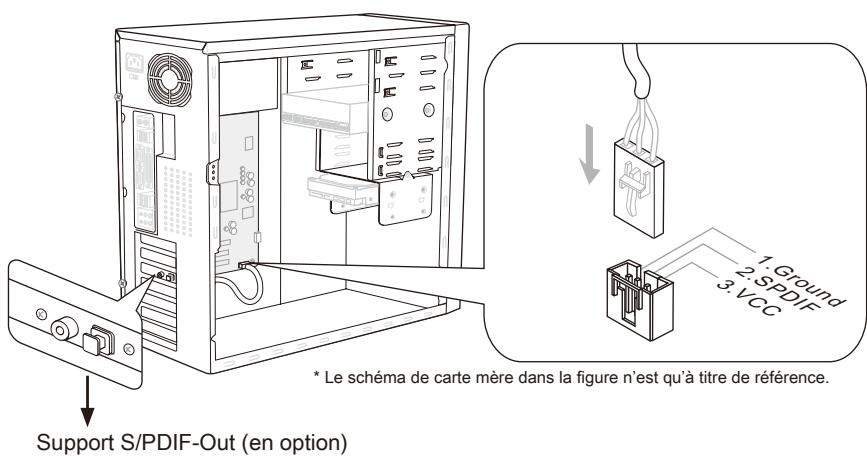

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

Connecteur Chassis Intrusion : JCI1

Ce connecteur est connecté à un câble de châssis intrusion switch. Si le châssis est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est fourni pour la connexion électrique aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

Connecteur DLED3 : JDLED3 (en option)

Cela est réservé pour la connexion d'une future carte de contrôle MSI.

Boutons

Cette carte mère vous fournit les boutons ci-dessous pour régler les fonctions de cet ordinateur. Cette section vous explique comment changer la fonction de votre carte mère avec ces boutons.

Bouton OC Genie : TURBO1

Ce bouton sert à overclocker automatiquement le système. Appuyez sur ce bouton pour activer la fonction OC Genie lorsque le système est éteint ; le bouton s'allume et se verrouille. Ensuite, le système détecte automatiquement les valeurs optimales pour overclocker après l'initialisation du système. Pour désactiver la fonction OC Genie, veuillez appuyer à nouveau sur le bouton après avoir éteint le système ; le bouton s'éteint et se déverrouille, et le système conserve les réglages par défaut pour la prochaine initialisation.

Important

• Veuillez installer de la mémoire DDR3 1333 ou supérieure et de meilleurs équipements de dissipation de la chaleur avec la fonction OC Genie.
• Nous ne garantissons pas la plage de fonctionnement ni les dommages ou risques causés par les comportements d'overclocking d'OC Genie.
• Vous pouvez désactiver la fonction OC Genie dans les réglages du BIOS. Nous vous recommandons de conserver la configuration d'OC Genie dans le profil d'overclocking du BIOS pour une utilisation future.

Bouton d'alimentation : POWER1

Ce bouton d'alimentation sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer ou éteindre le système.

Bouton de réinitialisation : RESET1

Ce bouton sert à réinitialiser le système. Appuyez sur ce bouton pour le réinitialiser.

Points de contrôle des tensions :

Points de contrôle des tensions : FV1

Cet équipement de points de contrôle des tensions sert à mesurer la tension actuelle du CPU/CPU_VTT/CPU_GFX/DDR/PCH.

Tension CPU : mesurez la tension actuelle du CPU avec le point CPU et le point GND à l'aide d'un multimètre.

Tension CPU_VTT : mesurez la tension actuelle du CPU_VTT avec le point CPU_VTT et le point GND à l'aide d'un multimètre.

Tension CPU_GFX : mesure la tension actuelle du CPU Integrated Graphic avec le point CPU_GFX et le point GND à l'aide d'un multimètre.

Tension DDR : mesurer la tension actuelle du DDR avec le point DDR et le point GND à l'aide d'un multimètre.

Tension PCH : mesurer la tension actuelle du PCH avec le point PCH et le point GND à l'aide d'un multimètre.

Indicateur de statut LED

LED de phase CPU

Ces LED indiquent le mode actuel de phase d'alimentation du CPU. Suivez les instructions ci-dessous pour le savoir.

Allumé

Éteint

CPU est au mode d'alimentation de phase 1.

CPU est au mode d'alimentation de phase 2.

CPU est au mode d'alimentation de phase 3.

CPU est au mode d'alimentation de phase 4.

CPU est au mode d'alimentation de phase 5.

CPU est au mode d'alimentation de phase 6.

LED Dual BIOS

Cette LED Dual BIOS indique l'état du BIOS lors du démarrage du système. Suivez les instructions ci-dessous pour le savoir.

Éteint : Normal.

Clignote (1 cycle/seconde) : Le BIOS primaire échoue.

Fixe : Les deux BIOS primaire et secondaire échouent.

Cavalier

Cavalier d'effacement CMOS : JBAT1

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

JBAT1

Conserver les données

Effacer les données

Important

Vous pouvez effacer le CMOS en court-circuitant les broches 1-2 lorsque le système est éteint, puis en les ouvrant. Évitez d'effacer le CMOS pendant que le système est allumé ; cela endommagerait la carte mère.

Emplacements

L'emplacement PCIE supporte la carte d'extension d'interface PCIE.

Emplacement PCIE x16

Emplacement PCIE x1

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins du bus PCI comme suivant :

	Ordre1	Ordre2	Ordre3	Ordre4
PCI Emplacement1	INT A#	INT B#	INT C#	INT D#
PCI Emplacement2	INT B#	INT C#	INT D#	INT A#

Réglage BIOS

Ce chapitre donne des informations concernant le programme de réglage du BIOS et vous permet de configurer le système pour obtenir des performances d'utilisation optimum. Vous aurez peut-être besoin de lancer le programme de réglage lorsque :

• Un message d'erreur apparaît sur l'écran pendant le démarrage du système, qui vous demande de lancer BIOS SETUP (Réglages).
• Vous souhaitez changer les réglages par défaut des fonctions personnalisées.

Important

• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont mis à jour pour améliorer les performances du système. C'est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence.
• Au redémarrage, la première ligne qui apparaît après le compte de la mémoire est la version BIOS. Elle est généralement sous la forme :

E7681IMS.xxx 052011 ou :

Le 1er caractère se rapporte au type du BIOS : E = EFI

Les caractères de 2 à 5 se rapportent au numéro de modèle.

Le 6ème caractère se rapporte au jeu de puces : I = Intel, N = nVidia, A = AMD et V = VIA.

Les caractères de 7 à 8 se rapportent au client : MS = clients standard.

xxx se rapporte à la version du BIOS.

052011 se rapporte à la date de publication de ce BIOS.

Entrée dans le paramétrage

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

Press DEL to enter Setup Menu, F11 to enter Boot Menu (Appuyez sur DEL pour entrer dans le Menu Réglages, F11 pour entrer dans le Menu Démarrage)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en l'éteignant puis en le rallumant, ou en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches Ctrl, Alt et Suppr.

Contrôle

Clavier	Souris	Description
<↑ ↓>	Bouger le curseur	Choisisr un article
<Entrer>	Clique/ Double-cliqueur le bouton gauche	Choisisr une icône/ un domaine
<Esc>	Clique le bouton droite	Retourner au menu Exit ou revenir à la page précédente d'un sous-menu
<++>		Augmenter la valeur numérique ou faire un change-ment
<->		Diminuer la valeur numérique ou faire un change-ment
<F1>		Aide générale
<F4>		CPU Spécifications
<F5>		Entrer dans Memory-Z
<F6>		Charger les réglages optimaux par défaut
<F10>		Conserver les changements et redémarrer
<Esc>		Quitter

Sous-Menu

Si un symbole de pointeur droit (comme indiqué sur la vue de droite) apparaît à gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires. Vous pouvez utiliser les flèches (↑ ↓) pour illuminer le champ, puis appuyez sur Entrée pour faire apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menu. Si vous souhaitez revenir au menu principal, appuyez simplement sur Échap.

Aide générale

Le programme de réglages du BIOS fournit un écran d'aide générale. Vous pouvez faire apparaître cet écran à partir de n'importe quel menu en appuyant simplement sur F1. L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'objet illuminé. Appuyez sur Échap pour quitter l'écran d'aide.

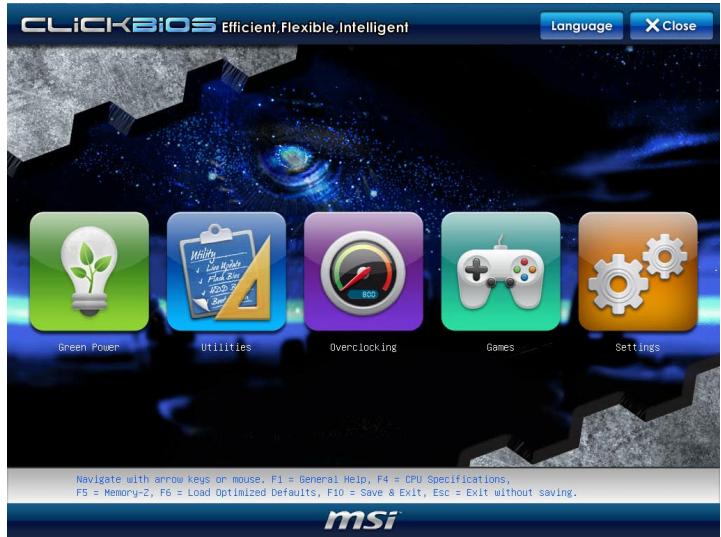

Menu principal

Une fois entré dans l'unité de réglages du BIOS CMOS, le menu principal apparaît à l'écran. Le menu principal vous permet de sélectionner parmi les fonctions de réglages.

Langue

Entrez dans le menu Setup, vous verrez un bouton "Language". Veuillez cliquer sur ce bouton et choisir la langue selon vos souhaits, pour le réglage du BIOS d'abord.

Green Power

Cliquez sur l'icône "Green Power" pour entrer dans le menu. Utilisez ce menu pour désigner les phases d'alimentation.

Utilities

Cliquez sur l'icône "Utilities" pour entrer dans le menu. Ce menu vous fournit des utilitaires utiles pour mettre à jour le BIOS et la récupération de disque dur.

Overclocking

Cliquez sur l'icône "Overclocking" pour entrer dans le menu. Utilisez ce menu pour spécifier vos réglages de contrôle et d'overclocking de la fréquence/tension.

Games

Cliquez sur l'icône "Games" pour entrer dans le menu. Ce menu vous fournit plusieurs jeux à jour.

Settings

Cliquez sur l'icône "Settings" pour entrer dans le menu. Utilisez ce menu pour spécifier vos réglages du fonctionnement des puces, les périphériques de démarrage et le mot de passe.

Quand vous entrez dans l'unité de réglages BIOS, suivez les procédures suivantes pour l'utilisation générale.

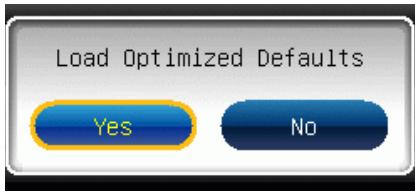

1. Load Optimized Defaults (Chargement des réglages optimisés par défaut) : Choisissez [Setting] -> [Save & Exit] -> [Restore Defaults] et cliquez. Puis un message apparaît sur l'écran comme ci-dessous. Choisissez [Yes] et cliquez afin de charger les réglages par défaut pour une performance optimale du système.

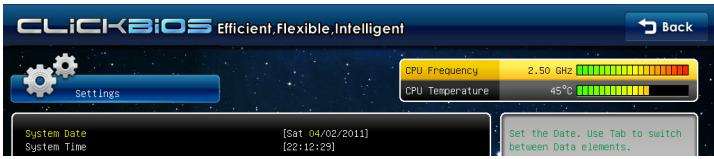

1. Setup Date/Time (Réglage de l'heure et de la date) : Choisissez [Setting] -> [System Status] -> [System Date]/[System Time] et cliquez dessus. Vous pouvez ajuster la date et l'heure de votre lieu.

1. Save & Exit Setup (Sauvegarder les réglages et quitter) : Choisissez [Setting] -> [Save & Exit] -> [Save Changes & Reset] et cliquez dessus. Puis un message apparaît comme ci-dessous. Choisissez [Yes] et cliquez dessus pour conserver les configurations et quitter l'utilitaire de réglage BIOS.

1. OC Menu Introduction (Introduction du Menu OC) : Ce menu est destiné aux utilisations avancées pour overclocker la carte mère.

Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.

Cet article vous permet de régler l'horloge de base du CPU (en 10KHz). Vous pouvez overclocker le CPU en ajustant la valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Ajuster le ratio du CPU

Ce menu contrôle le multiplicateur qui sert à déterminer la fréquence du processeur reliée à la fréquence externe ou de la carte mère. Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Activer ce menu, il vous permet de changer le ratio CPU dans le système d'exploitation avec l'aide d'application MSI.

Surtension PLL interne

Ce menu sert à ajuster la tension PLL.

EIST

La technologie Enhanced Intel SpeedStep vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne sur batterie ou sur adaptateur d'alimentation. Ce domaine vous apparaîtra après que vous installiez le CPU qui supporte la technologie SpeedStep.

Fréquence DRAM

Ce réglage contrôle la fréquence de la mémoire.

Extreme Memory Profile (X.M.P)

Cet article sert à activer/désactiver l'Intel Extreme Memory Profile (XMP). Pour plus d'informations, veuillez vous référer au site Internet officiel.

Il montre la fréquence ajustée de la DRAM. Lecture uniquement.

Mode de synchronisation DRAM

Le besoin de contrôle si la synchronisation DRAM est contrôlée par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" d'être déterminé par le BIOS basé sur la configuration du SPD. La mise en [Manual] vous permet de configurer les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" relatifs manuellement.

Configuration avancée de la DRAM

Appuyez sur pour entrer dans le sous-menu.

Taux de commande 2

Ce réglage contrôle le taux d'ordre DRAM.

tCL

Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que la SDRAM commence une commande de lecture après l'avoir reçue.

tRCD

Quand la DRAM est rafraîchie, les rangées et les colonnes sont toutes adressées séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins de cycles d'horloge, plus la performance de la DRAM est rapide.

tRP

Cet article contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à précharger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et la DRAM peut échouer à retarder les données. Cet article s'applique seulement quand la DRAM synchrone est installée dans le système.

tRAS

Cet article détermine le temps que le RAS prend pour survivre ou écrire une cellule de mémoire.

tRFC

Ce réglage détermine le temps que prend le contrôleur mémoire pour écrire ou lire une cellule de mémoire.

tWR

L'intervalle de temps minimum entre la fin de l'écriture des données et le

début de l'ordre de précharge. Permet aux amplificateurs sensitifs de restaurer les données dans les cellules.

tWTR

L'intervalle de temps minimum entre la fin de l'écriture des données et le début de l'ordre de pré-charge. Permet au point I/O de faire sur-fonctionner l'amplificateur sensitif avant qu'un ordre de lecture commence.

tRRD

Spécifie le délai actif-à-actif entre différentes banques.

tRTP

L'intervalle de temps entre un ordre de lecture et un ordre de pré-charge.

tFAW

Cet article sert à régler le timing tFAW (délai de quatre fenêtres activées).

tWCL

Cet article sert à régler le timing tWCL (Write CAS Latency).

tCKE

Cet article sert à régler le timing tCKE.

Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal.

tRRDR/tRRDD/tWWDR/tWWDD/tRWDRDD/tWRDRDD/tRWSR

Ces articles servent à régler le timing de mémoire pour le canal 1/2 de la mémoire.

▸ GT OverClocking

Ce menu vous permet d'activer/désactiver l'overclocking des graphiques intégrés.

GT Ratio

Ce réglage contrôle le ratio de la fréquence des graphiques intégrés pour activer les graphiques intégrés en combinaison avec différentes fréquences.

▸ Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (pics) créent des interférences électromagnétiques (EMI). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions pour que les pics des impulsions soient réduits à des courbes plus plates.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter la réglementation EMI locale.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

▸ VDroop Control Ce menu sert à choisir le mode de contrôle VDroop. - CPU Core Voltage/ CPU I/O Voltage/ DRAM Voltage/ GPU Voltage/ System Agent Voltage (SA)/ CPU PLL Voltage/ DDR_VREF_CA_A/ DDR_VREF_CA_B/ DDR_VREF_DA_A/ DDR_VREF_DA_B/ PCH 1.05 Ce menu sert à ajuster la tension du CPU, de la mémoire et des puces. - Current CPU Core Voltage/ Current CPU I/O Voltage/ Current DRAM Voltage/ Current GPU Voltage Ces menus montrent la tension actuelle du CPU Cœur/ CPU I/O/ DRAM/ GPU. Lecture uniquement. Overclocking Profiles

Appuyez pour entrer dans le sous-menu.

Overclocking Profile 1/2/3/4/5/6 Appuyez pour entrer dans le sous-menu. Dans le sous-menu, ces menus servent à conserver les réglages actuels, et vous pouvez charger les réglages des profils enregistrés. OC Retry Count

En cas d'échec de l'overclocking, la mise de cet article sur [1, 3] permet au système de redémarrer 1/3 fois avec la même configuration overclockée. Si l'overclocking échoue toujours, le système réinstalle les paramètres par défaut.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre l'information du CPU installé.

Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1~4 Memory SPD Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée. X.M.P Support Information

Appuyez sur pour entrer dans le sous-menu. Ces articles affichent l'état actuel de l'information du support X.M.P. Lecture uniquement.

CPU Features

Appuyez sur pour entrer dans le sous-menu :

Hyper-threading

La fonctionnalité Intel Execute Disable Bit peut prévenir des attaques malicieuses de "buffer overflow" lorsqu'il est combiné avec un système d'exploitation supportant cette fonctionnalité. Elle permet au processeur de classer les zones dans la mémoire où le code d'application peut s'exécuter et où il ne peut pas. Lorsqu'un ver malicieux tente d'insérer un code dans le buffer, le processeur désactive l'exécution du code pour prévenir le dommage ou la propagation du ver.

Important

Afin d'activer la fonctionnalité de la technologie Hyper-Threading pour le système de votre ordinateur, tous les composants de plate-forme suivants sont requis :

• CPU : un processeur Intel® avec la technologie HT ;
• Chipset : un chipset Intel® qui prend en charge la technologie HT ; BIOS : un BIOS qui prend en charge la technologie HT et qui est activé ;
• OS : un système d'exploitation qui prend en charge la technologie HT.

Pour plus d'informations sur la technologie Hyper-Threading, consultez le site :

Active Processor Cores : ce menu vous permet de choisir le nombre de cœurs actifs du processeur. ▸ Limit CPUID Maximum

Il est destiné à limiter la vitesse listée du processeur pour les systèmes d'exploitation plus anciens. Execute Disable Bit

La fonctionnalité Intel Execute Disable Bit peut prévenir certaines classes d'attaques malveillantes de type "buffer overflow" lorsqu'elle est combinée avec un système d'exploitation prenant en charge cette fonctionnalité. Cette fonctionnalité permet au processeur de classer les zones de la mémoire où le code d'application peut s'exécuter et où il ne le peut pas. Lorsqu'un ver malveillant tente d'insérer du code dans le buffer, le processeur désactive l'exécution du code pour prévenir les dommages ou la propagation du ver.

Cet article sert à activer/désactiver la technologie Intel Virtualization. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Intel VT-D Tech

Cet article sert à activer/désactiver la technologie Intel VT-D. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Power Technology

Cet article vous permet de choisir le mode de la technologie Intel Dynamic Power.

C1E Support

Activez cet article pour réduire la consommation d'énergie du CPU lorsqu'il est inactif. Tous les processeurs ne prennent pas en charge l'état Enhanced Halt (C1E).

La fonction Overspeed Protection permet de surveiller le CPU actuel ainsi que sa consommation d'énergie. Si elle dépasse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous voulez overclocker votre CPU, mettez-le sur [Disabled].

Intel C-State

C-state est un état de la gestion de l'alimentation qui réduit significativement la consommation du processeur lorsqu'il est inactif. Ce domaine apparaît seulement si vous installez un CPU qui supporte la technologie C-state.

Package C-State Limit. Ce domaine vous permet de définir un mode C-state. Long duration power limit (W)

Ce domaine vous permet d'ajuster la limite de puissance TDP pour une longue durée.

Ce domaine vous permet d'ajuster le temps de maintien pour la limite de puissance d'une longue durée.

Short duration power limit (W). Ce domaine vous permet d'ajuster la limite de puissance TDP pour une courte durée. Primary plane turbo power limit (W)

Ce domaine vous permet d'ajuster la limite TDP pour le turbo de niveau primaire.

Information Logiciel

Sortez le DVD Pilote/Service, qui est inclus dans la boîte de la carte mère, et placez-le dans le lecteur DVD-ROM. L'installation va automatiquement se déclencher. Cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour accomplir l'installation. Le DVD Pilote/Service contient :

• Menu Pilote : Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.
• Menu service de base : Connectez-vous au site Web officiel de MSI par ce menu.
• Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
• Menu de sécurité : Il fournit le programme d'antivirus.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS afin d'assurer une meilleure performance du système.

Russe

Série

Z68A-GD65 (B3)/

Z68A-GD55 (B3)

Caractéristiques

Processeur

Processeur Intel® Core™ i7/ Core™ i5 /Core™ i3/ Pentium®/ Celeron® dans le socket LGA1155 (Pour obtenir les dernières informations sur le CPU, visitez http://www.msi.com/service/cpu-support)

Chipset

Intel® Z68 (B3)

Mémoire

4 slots DDR3 DIMM supportant la vitesse DDR3 2133(OC)/ 1600(OC)/ 1333/ 1066 DRAM (32 Go Max) Support du mode double canal (Pour plus d'informations sur les composants compatibles, visitez http://www.msi.com/service/test-report)

LAN
