DHP-W220AV - Powerline адаптер D-LINK - Бесплатное руководство пользователя

Тип продукта	Адаптер Powerline
Модель	DHP-W220AV
Бренд	D-Link
Габариты (Ш x В x Г)	Прибл. 10.0 x 6.0 x 3.0 см
Вес	Прибл. 150 г
Блок питания	AC 100-240 В, 50/60 Гц
Скорость передачи данных	До 500 Мбит/с
Порты Ethernet	1 x 10/100/1000 Gigabit Ethernet
Шифрование	128-битный AES
Диапазон частот	2-68 МГц (HomePlug AV)
Потребляемая мощность (в режиме ожидания)	Менее 1 Вт
Рабочая температура	от 0°C до 40°C
Влажность	от 10% до 90% без конденсации
Светодиодные индикаторы	Питание, Ethernet, Powerline
Кнопка сопряжения	Да
Кнопка сброса	Да
Безопасность	Шифрование Powerline с сопряжением по нажатию кнопки
Комплектация	1 адаптер Powerline, 1 кабель Ethernet, краткое руководство по установке
Соответствие стандартам	HomePlug AV, IEEE 1901
Сертификаты	CE, FCC, RoHS
Гарантия	1 год ограниченная гарантия

Часто задаваемые вопросы - DHP-W220AV D-LINK

Как настроить адаптер Powerline D-Link DHP-W220AV?

Подключите адаптер непосредственно в розетку (не в удлинитель). Подключите кабель Ethernet от адаптера к маршрутизатору или устройству. Нажмите кнопку Сопряжение на этом адаптере, затем нажмите кнопку Сопряжение на другом совместимом адаптере Powerline в течение 2 минут для установления защищённого соединения.

Что делать, если индикатор Powerline не горит?

Убедитесь, что адаптер подключён к работающей розетке. Попробуйте другую розетку или нажмите кнопку Сопряжение для повторного подключения. Если проблема не исчезает, проверьте, включено ли подключённое устройство Powerline и находится ли оно в радиусе действия.

Можно ли использовать этот адаптер с другими брендами?

Этот адаптер поддерживает стандарт HomePlug AV, поэтому он должен быть совместим с другими сертифицированными адаптерами HomePlug AV других брендов. Однако для оптимальной производительности D-Link рекомендует использовать устройства Powerline от D-Link.

Как сбросить настройки DHP-W220AV до заводских?

Найдите кнопку Сброс на адаптере. Используйте скрепку или аналогичный предмет, чтобы нажать и удерживать кнопку около 10 секунд, пока индикаторы не мигнут. Отпустите кнопку; адаптер перезагрузится и вернётся к заводским настройкам.

Какова максимальная скорость передачи данных этого адаптера Powerline?

DHP-W220AV поддерживает скорость передачи данных до 500 Мбит/с. Фактическая пропускная способность может варьироваться в зависимости от электропроводки в доме, расстояния и помех.

Работает ли адаптер через сетевые фильтры или удлинители?

Для наилучшей производительности подключайте адаптер непосредственно в розетку. Сетевые фильтры и удлинители могут отфильтровывать сигнал Powerline и снижать скорость или вызывать проблемы с подключением.

Как улучшить скорость соединения?

Для улучшения скорости убедитесь, что адаптеры находятся на одной электрической цепи. Избегайте длинных кабелей, используйте прямые розетки и минимизируйте расстояние между адаптерами. Также обновите прошивку, если она доступна.

Безопасно ли соединение?

Да, адаптер использует 128-битное шифрование AES для защиты данных, передаваемых по электропроводке. Процесс сопряжения создаёт уникальное зашифрованное соединение между сопряжёнными адаптерами.

Можно ли подключить несколько адаптеров Powerline вместе?

Да, можно спарить до 16 адаптеров DHP-W220AV или совместимых моделей в одну сеть Powerline. Просто спарьте каждый дополнительный адаптер с существующим с помощью кнопки Сопряжение.

Что означает индикатор Ethernet?

Индикатор Ethernet показывает состояние проводного соединения. Сплошной зелёный указывает на соединение 1000 Мбит/с, сплошной жёлтый — на 10/100 Мбит/с, а выключенный означает отсутствие связи.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DHP-W220AV D-LINK

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

ETHERNET-КАБЕЛЬ 5 КАТЕГОРИИ

КАРТА С НАСТРОЙКАМИ БЕСПРОВОДНОЙ СЕТИ СОДЕРЖИТ ИНФОРМАЦИЮ О БЕСПРОВОДНОЙ СЕТИ ПО УМОЛЧАНИЮ

Если что-либо из перечисленного отсутствует, обратитесь к поставщику.

СИСТЕМНЫЕ ТРЕБОВАНИЯ

• Широкополосное Интернет-соединение
  • Сеть Powerline
• Смартфон, планшетный компьютер или компьютер с Wi-Fi
  • Web-браузер:
• Internet Explorer 8, Firefox 12, Chrome 20, Safari 4 или выше

УСТАНОВКА

УСТАНОВКА УСТРОЙСТВА

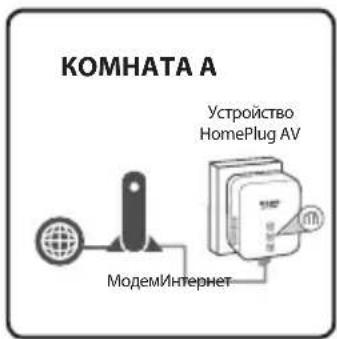

Перед настройкой DHP-W220AV, убедитесь, что все участки создаваемой сети Powerline являются частью одной электрической цепи. Схема, расположенная ниже, является примером сети Powerline:

War 1

Убедитесь, что устройство HomePlug AV подключено к розетке питания, находящейся поблизости от кабельного или DSL-модема, и к сети.

War 2

В другой комнате подключите DHP-W220AV к розетке в том месте, где необходимо расширить сеть.

War 3

Подключите входящий в комплект поставки Ethernet-кабель к порту LAN на DHP-W220AV и к порту компьютера. Также можно подключиться к DHP-W220AV по беспроводной сети, используя информацию с карты настройки Wi-Fi.

Теперь Ваш компьютер и DHP-W220AV подключены. Пожалуйста, обратитесь к Мастеру установки на следующей странице, чтобы подключить DHP-W220AV к существующей сети Powerline.

УСТАНОВКА

МАСТЕР УСТАНОВКИ

War 1

Откройте Web-браузер и перейдите на http://192.168.0.50.

War 2

Выберите admin в качестве Username (Имя пользователя) и оставьте поле Password (Пароль), затем нажмите Login (Войти).

Нажмите SETUP WIZARD (Мастер установки) на исходной странице и следуйте инструкциям, чтобы настроить DHP-W220AV.

Когда появится запрос, нажмите кнопку Simple Connect на устройстве на 2 секунды, чтобы подключить его к DHP-W220AV.

Примечание: Если Вы еще не защитили сеть Powerline, то потребуется настроить безопасность для всех устройств Powerline. Выполните следующие шаги для каждого устройства: нажмите кнопку Simple Connect на DHP-W220AV, затем нажмите кнопку Simple Connect на устройстве Powerline в течение 2 минут.

War 5

Следуйте инструкциям Мастера установки, чтобы настроить сеть Powerline. Нажмите Save (Сохранить), чтобы завершить настройку. Для получения более подробной информации, пожалуйста, обратитесь к руководству пользователя.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМЫ УСТАНОВКИ И НАСТРОЙКИ

1. КАК ВЫПОЛНИТЬ НАСТРОЙКУ ВРУЧНУЮ?

• Подключите компьютер или мобильное устройство к беспроводной сети устройства. Имя беспроводной сети (SSID) и пароль для Вашего устройства напечатаны на входящей в комплект поставки карте настройки Wi-Fi.
• Откройте Web-браузер и введите адрес http://192.168.0.50.
• Пароль, используемый по умолчанию для учетной записи «Admin» следует оставить пустым.
• Если Вы изменили пароль и забыли его, то необходимо сбросить настройки к заводским по умолчанию.

2. КАК ВОССТАНОВИТЬ ЗАВОДСКИЕ НАСТРОЙКИ ПО УМОЛЧАНИЮ?

• Убедитесь, что питание повторителя включено.
• Нажмите и удерживайте кнопку Simple Connect в течение 5 или более секунд.

Примечание: Сброс устройства к заводским настройкам удалит текущие параметры. Для того чтобы изменить настройки, войдите в Web-интерфейс, как изложено в пункте 1, а затем выполните настройку.

3. КАК ДОБАВИТЬ НОВОГО БЕСПРОВОДНОГО КЛИЕНТА ИЛИ КОМПЬЮТЕР, ЕСЛИ ЗАБЫТО ИМЯ БЕСПРОВОДНОЙ СЕТИ (SSID) ИЛИ КЛЮЧ ШИФРОВАНИЯ БЕСПРОВОДНОЙ СЕТИ?

• Необходимо убедиться, что для каждого компьютера, который требуется подключить к беспроводной сети, используются правильные имя беспроводной сети (SSID) и ключ шифрования.
• Используйте пользовательский Web-интерфейс (см. пункт 1), чтобы проверить или задать настройки беспроводной сети.
• Запишите эти настройки, чтобы в дальнейшем использовать их для каждого компьютера, подключающегося к беспроводной сети. На обратной стороне данного руководства есть специальный раздел для сохранения указанной информации.

4. ПОЧЕМУ НЕ УДАЕТСЯ УСТАНОВИТЬ ИНТЕРНЕТ-СОЕДИНЕНИЕ?

- Пожалуйста, обратитесь к Вашему провайдеру, чтобы убедиться в том, что сервис широкополосного Интернет был включен/подключен Вашим провайдером, и выданные им имя пользователя и пароль являются правильными.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стандарты

• IEEE 802.11n
• IEEE 802.11g
• IEEE 802.11b
• IEEE 802.3x
• IEEE 802.3u
• IEEE 1901
• HomePlug AV

Сертификаты

• FCC
• CE
• UL
• CE/LVD

Размеры

- 73 x 58 x 37 MM

Сетевые интерфейсы

• Два порта LAN 10/100 Мбит/с
• 802.11n
- PowerLine

Bec

• 96 r

Питание на входе

• 100 - 240 В переменного тока, 50/60 Гц

Скорость передачи данных

• Ethernet: 10/100 Мбит/с
  • WLAN: до 150 Мбит/с
  • PowerLine: до 200 Мбит/с

Диапазон частот

• От 2,4 ГГц до 2,497 ГГц

Шифрование

• 128-битное AES
• WEP/WPA/WPA2

Рабочая температура

- От 0° до 40°C

Температура хранения

- От -20° до 65°C

Влажность

• Рабочая: от 10% до 90% (без конденсата)
• Хранения: от 5% до 95% (без конденсата)

Индикаторы

• Питание
- PowerLine
- Ethernet
