Tipo de Produto	Adaptador Powerline
Modelo	DHP-W220AV
Marca	D-Link
Dimensões (L x A x P)	Aprox. 10.0 x 6.0 x 3.0 cm
Peso	Aprox. 150 g
Alimentação	CA 100-240 V, 50/60 Hz
Taxa de Dados	Até 500 Mbps
Portas Ethernet	1 x 10/100/1000 Gigabit Ethernet
Criptografia	AES de 128 bits
Faixa de Frequência	2-68 MHz (HomePlug AV)
Consumo de Energia (Standby)	Menos de 1 W
Temperatura de Operação	0°C a 40°C
Umidade	10% a 90% não condensante
Indicadores LED	Alimentação, Ethernet, Powerline
Botão de Emparelhamento	Sim
Botão de Reset	Sim
Segurança	Criptografia Powerline com emparelhamento por botão
Conteúdo da Embalagem	1 x Adaptador Powerline, 1 x Cabo Ethernet, Guia de instalação rápida
Conformidade com Normas	HomePlug AV, IEEE 1901
Certificações	CE, FCC, RoHS
Garantia	1 ano limitada

Perguntas frequentes - DHP-W220AV D-LINK

Como configuro meu adaptador Powerline D-Link DHP-W220AV?

Conecte o adaptador diretamente a uma tomada de parede (não a uma régua). Conecte um cabo Ethernet do adaptador ao seu roteador ou dispositivo. Pressione o botão Emparelhamento neste adaptador e depois pressione o botão Emparelhamento em outro adaptador Powerline compatível dentro de 2 minutos para estabelecer uma conexão segura.

O que devo fazer se o LED Powerline estiver apagado?

Certifique-se de que o adaptador esteja conectado a uma tomada funcional. Tente outra tomada ou pressione o botão Emparelhamento para reconectar. Se o problema persistir, verifique se o dispositivo Powerline conectado está ligado e dentro do alcance.

Posso usar este adaptador com outras marcas?

Este adaptador suporta o padrão HomePlug AV, portanto deve ser compatível com outros adaptadores certificados HomePlug AV de outras marcas. No entanto, para um desempenho ideal, a D-Link recomenda o uso de dispositivos Powerline D-Link.

Como faço para redefinir meu DHP-W220AV para as configurações de fábrica?

Localize o botão Reset no adaptador. Use um clipe de papel ou objeto similar para pressionar e segurar o botão por cerca de 10 segundos até que os LEDs pisquem. Solte o botão; o adaptador será reiniciado e redefinido para as configurações de fábrica.

Qual é a velocidade máxima de dados deste adaptador Powerline?

O DHP-W220AV suporta taxas de dados de até 500 Mbps. O rendimento real pode variar dependendo da fiação elétrica da sua casa, distância e interferência.

O adaptador funciona através de protetores contra surtos ou réguas?

Para melhor desempenho, conecte o adaptador diretamente a uma tomada de parede. Protetores contra surtos e réguas podem filtrar o sinal Powerline e reduzir a velocidade ou causar problemas de conexão.

Como posso melhorar a velocidade da conexão?

Para melhorar a velocidade, certifique-se de que os adaptadores estejam no mesmo circuito elétrico. Evite cabos longos, use tomadas diretas e minimize a distância entre os adaptadores. Além disso, atualize o firmware se disponível.

A conexão é segura?

Sim, o adaptador usa criptografia AES de 128 bits para proteger os dados transmitidos pela sua fiação elétrica. O processo de emparelhamento cria uma conexão criptografada única entre os adaptadores emparelhados.

Posso conectar vários adaptadores Powerline juntos?

Sim, você pode emparelhar até 16 adaptadores DHP-W220AV ou compatíveis em uma única rede Powerline. Basta emparelhar cada adaptador adicional com um existente usando o botão Emparelhamento.

O que indica o LED Ethernet?

O LED Ethernet mostra o status da conexão com fio. Verde fixo indica uma conexão de 1000 Mbps, âmbar fixo indica 10/100 Mbps e apagado significa sem link.

MANUAL DE UTILIZADOR DHP-W220AV D-LINK

GUIA DE INSTALAÇÃO RÁPIDA

快速安裝指南

PETUNJUK PEMASANGAN CEPAT

CONTENTS OF PACKAGING

MINI EXTENSOR WIRELESS N150 POWERLINE AV 200MBPS DHP-W220AV

CAT5 ETHERNET CABLE

WI-FI CONFIGURATION CARD CONTAINS THE DEVICE'S DEFAULT WI-FI INFORMATION

CARTÃO DE CONFIGURAÇÕES WI-FI CONTÉM INFORMAÇÕES SOBRE DEFINIÇÕES DE FÁBRICA DA REDE WI-FI

Se algum destes itens estiver faltando, por favor entre em contato com seu revendedor.

• Conexão de Internet banda larga
  • Uma rede Powerline existente
• Smartphone, tablet ou computador com Tecnologia Wi-Fi
• Para acesso a partir de um navegador:
• Internet Explorer 8, Firefox 12, Chrome 20, Safari 4 ou superior

CONFIGURAÇÕES DO PRODUTO

INSTALAÇÃO DO PRODUTO

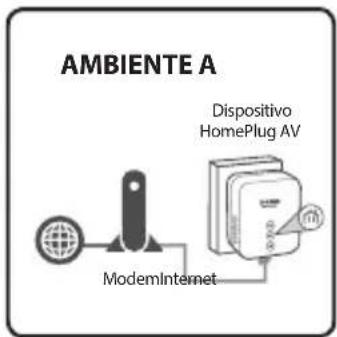

Antes de personalizar as configurações de seu DHP-W220AV para uso, por favor verifique se as tomadas de sua rede elétrica estão conectadas em um mesmo circuito elétrico ou painel de distribuição. O diagrama abaixo exibe um exemplo de uma rede Powerline:

Passo 1

Verifique se existe uma tomada elétrica próxima à sua conexão de Internet banda larga (onde seu modem ou roteador está localizado)

Passo 2

No outro ambiente, conecte seu DHP-W220AV em uma tomada elétrica no ambiente em que deseja ampliar sua rede existente.

Passo 3

Conecte o cabo de rede Ethernet na porta LAN de seu DHP-W220AV e na porta de rede de seu computador. Você pode também conectar na rede Wi-Fi do DHP-W220AV conforme informações contidas no Cartão de Configurações Wi-Fi.

Seu computador e o DHP-W220AV estão agora conectados. Por favor leia o “Assistente de Instalação” na página seguinte para conectar seu DHP-W220AV em sua rede Powerline instalada.

CONFIGURAÇÕES DO PRODUTO

ASSISTENTE DE INSTALAÇÃO

Passo 1

Abra um navegador de Internet e acesse http://192.168.0.50.

Passo 2

Selecione a opção admin para o nome de usuário (username) e deixe o campo de senha (password) em branco; então clique no botão Login (conectar).

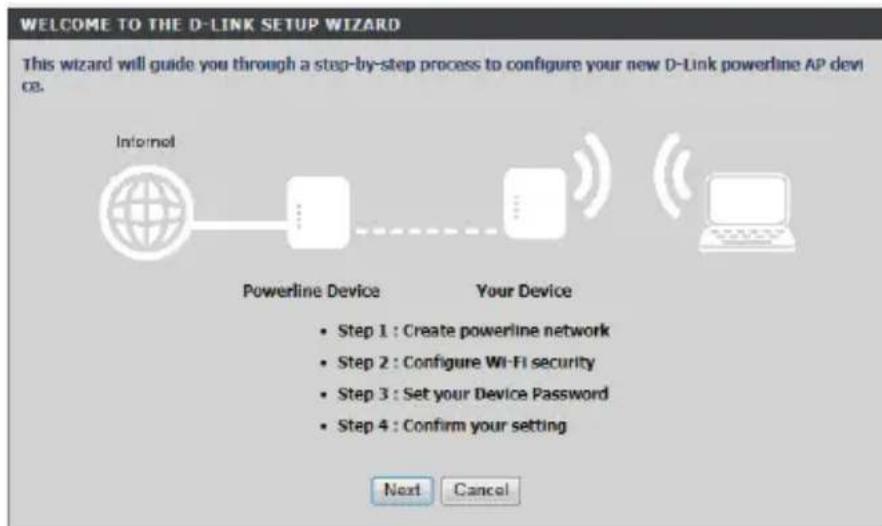

Na página seguinte, clique no botão SETUP WIZARD e siga as instruções para configurar seu DHP-W220AV.

Quando solicitado, pressione o botão de Simples Conexão por 2 segundos em seu aparelho Powerline existente para conectar o DHP-W220AV.

Nota: Se você ainda não tiver protegido sua rede Powerline existente, você precisará configurar a segurança para todos os seus dispositivos Powerline instalados. Execute as seguintes etapas para cada dispositivo: pressione o botão de conexão no DHP-W220AV, em seguida, pressione o botão de conexão em seu dispositivo Powerline existente, dentro de um período de 2 minutos.

Passo 5

Siga os passos do assistente para configurar a sua rede Powerline. Clique no botão Save para concluir o assistente. Para um suporte mais detalhado, por favor consulte o Manual do Usuário.

SOLUÇÃO DE PROBLEMAS

PROBLEMAS COMUNS DE INSTALAÇÃO E CONFIGURAÇÃO

1. Como posso configurar meu roteador manualmente?

• Em seu computador ou dispositivo móvel, se conecte à rede wireless do roteador. Localize a rede através do nome Wi-Fi (SSID) e a senha impressas no Cartão de Configuração Wi-Fi.
• Abra um navegador e digite o endereço http://192.168.0.50.
• A senha padrão para a conta de "admin" deve ser deixada em branco.
• Se você alterou a senha e não se lembra dela, você terá que redefinir as configurações de fábrica do roteador.

2. Como posso redefinir as configurações de fábrica do roteador?

• Certifique-se o roteador está ligado.
• Pressione e segure o botão Simple Connect por 5 segundos ou mais.
  Nota: redefinir o roteador para os padrões de fábrica apagará as configurações atuais. Para reconfigurar as suas definições, faça o login no roteador, conforme descrito na questão 1, em seguida, configure o extensor.

3. Como faço para adicionar um novo cliente sem fio ou computador se eu esqueci o meu nome da rede wireless (SSID) ou a senha de acesso?

• Para cada computador que precisa se conectar ao roteador sem fios, você precisará garantir que você use o nome correto de rede sem fio (SSID) e a chave de criptografia.
• Utilize a interface do usuário (como descrito na questão 1 acima) para verificar ou escolher as configurações sem fios.
• Anote essas configurações para que você possa inseri-las em cada dispositivo conectado na rede sem fios. Você vai encontrar uma área dedicada no verso deste documento para escrever essas informações importantes para uso futuro.

4. Por que eu não consigo uma conexão à Internet?

- Entre em contato com seu provedor de Internet para garantir que o serviço de banda larga foi habilitado / conectado pelo mesmo e que seu nome de usuário e senha do provedor está correto.

SUPORTE TÉCNICO

Caso tenha dúvidas na instalação do produto, entre em contato com o Suporte Técnico D-Link.

Acesse o site: www.dlink.com.br/suporte

包裝內容

DHP-W220AV

CAT5 乙太網路線

無線網路資訊卡

標示路由器預設的無線網路名稱和密碼

"Esse equipamento opera em caráter secundário, isto é, não tem direito à proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário."
