РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FH 899 C XA/HA HOTPOINT

Электрическое подключение

Технические данные

Описание изделия, 64

Общий вид

Консоль управления

Дисплей

Включение и эксплуатация, 65

Настройка часов

Настройка таймера

Включение духового шкафа

Программы, 66-68

Программы приготовления

Программирование приготовления

Практические советы по приготовлению

Таблица приготовления

Предосторожности и рекомендации, 69

Общие требования по безопасности

Утилизация

Экономия электроэнергии и охрана окружающей среды

Техническое обслуживание и уход, 70-71

Обесточивание изделия

Чистка изделия

Чистка дверцы

Замена лампочки

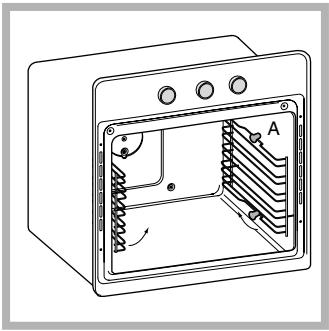

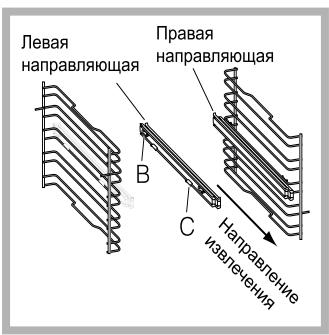

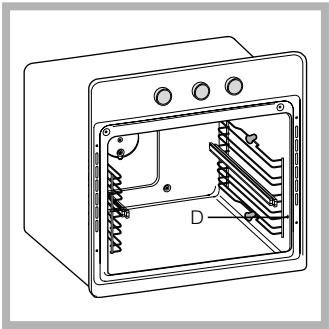

Крепление комплекта выдвижных направляющих

Сервисное обслуживание, 72

! Важно сохранить данное руководство для его последующих консультаций. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

! Внимательно прочитайте инструкции: в них содержатся важные сведения о монтаже изделия, его эксплуатации и безопасности.

Расположение

! Не разрешайте детям играть с упаковочными материалами. Упаковка должна быть уничтожена в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).

! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

Встроенный монтаж

Для обеспечения исправной работы встраиваемого изделия кухонный модуль должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны быть выполнены из термостойкого материала;
• клей кухонных элементов элементов, шпонированных деревом, должен быть устойчивым к температуре 100°C.

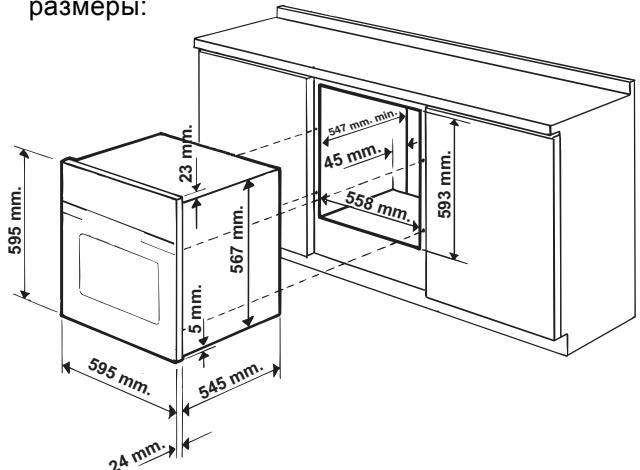

• для встраивания духового шкафа под кухонным топом (см. схему) или в шкаф-пенал ниша кухонного элемента должна иметь следующие размеры:

размеры: 595 mm. 23 mm. 567 mm. 5 mm. 545 mm. 24 mm. 547 mm. min. 45 mm. 558 mm. 593 mm.

! После встраивания изделия в кухонный элемент должна быть исключена возможность касания к электрическими частями. Расход электроэнергии, указанный на паспортной табличке изделия, был замерян для данного типа монтажа.

Вентиляция

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 x 560 мм (см. схемы).

Центровка и крепление

4 крепежных элемента с боков духового шкафа должны быть отрегулированы в соответствии с 4 отверстиями в периметральной раме в зависимости от толщины боковой панели кухонного элемента:

толщина 20 мм: полностью удалите съемную часть крепежного элемента (см. схему);

толщина 18 мм: используйте первый паз, согласно уже готовой конфигурации производителя (см. схему);

толщина 16 мм: используйте второй паз (см. схему).

Для крепления изделия к кухонному элементу: откройте дверцу духового шкафа и завинтите 4 шурупа для деревянных панелей в 4 отверстия в периметральной раме.

! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

Электрическое подключение

! Духовые шкафы, укомплектованные трехполюсным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке с данными (см. ниже).

Подсоединение сетевого кабеля

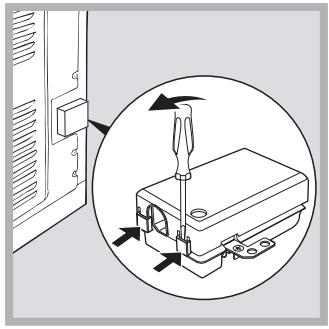

1. Откройте зажимную коробку, нажав при помощи отвертки на выступы с боков крышки: потяните и откройте крышку (см. схему).

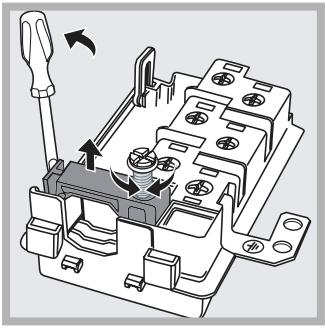

1. Отвинтите винт кабельного сальника и выньте его, поддев отверткой (см. схему).

2. Отвинтите винты контактов L-N-⊥ и затем прикрепите провода под головками винтов, соблюдая цветовую маркировку Синий (N) Коричневый (L) Желто-зеленый (⊥).

Подсоединение сетевого кабеля изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке (см. сбоку). В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед осуществлением электрического подсоединения необходимо проверить следующее:

• сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия, указанную на паспортной табличке (см. ниже);

• напряжение сети электропитания должно находиться в пределах значений, указанных на паспортной табличке (см. ниже);

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используйте удлинители или тройники.

! Изделие должно быть установлено таким образом, чтобы сетевой кабель и сетевая розетка были легко доступны.

! Сетевой кабель изделия не должен быть согнут или сжат.

! Регулярно проверяйте состояние сетевого кабеля и в случае необходимости поручите его замену только уполномоченным техникам (см. Сервисное обслуживание).

! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требований.

ПАСПОРТНАЯ ТАБЛИЧКА
Габаритные размеры	ширина 43,5 см.высота 32 см.глубина 40 см
Объем*	л 56
Габаритные размеры*	ширина 43,5 см.высота 32 см.глубина 41,5 см
Объем	л 58
Электропитание	напряжение 220 В/ 2430 В ~ 50/60 Гц,макс. поглощаемая мощность 2800 Вт (см. паспортную табличку)
МАРКИРОВКА ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ	Директива 2002/40/CE об этикетках электрических духовых шкафов.Норматив EN 50304Расход электроэнергии при натуральной конвекциифункция нагревания:ТрадициональнаяЗаявление о расходе электроэнергии класса принудительной конвекциифункция нагревания:Кондитерская выпечка[IMAGE]
	Данное изделие соответствует следующим Директивам Европейского Сообщества: 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениями – 2004/108/CEE от 15/12/04 (Электромагнитная совместимость) с последующими изменениями – 93/68/CEE от 22/07/93 с последующими изменениями. - 2002/96/CE с последующими изменениями.1275/2008 stand-by/off mode

*с двойной стеклянной дверцей

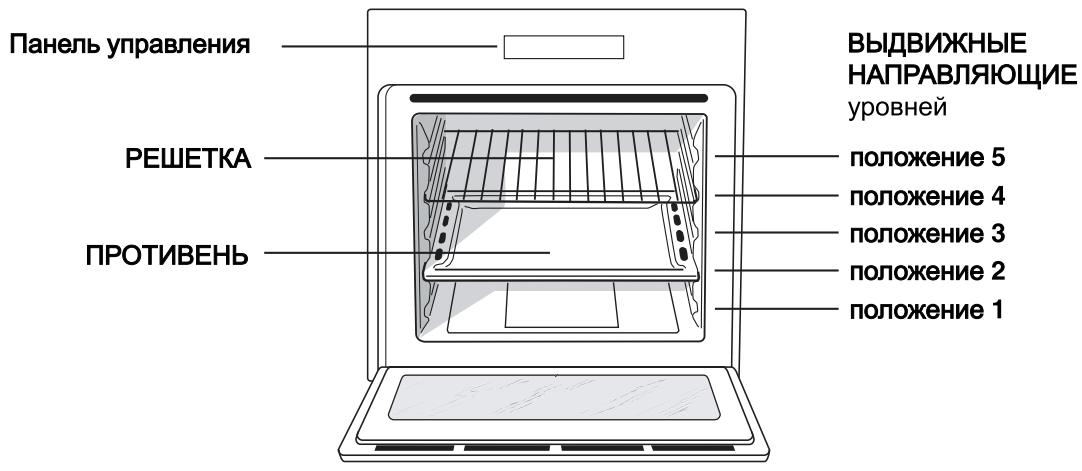

Общий вид

Панель управления РЕШЕТКА ПРОТИВЕНЬ ВЫДВИЖНЫЕ НАПРАВЛЯЮЩИЕ уровней положение 5 положение 4 положение 3 положение 2 положение 1

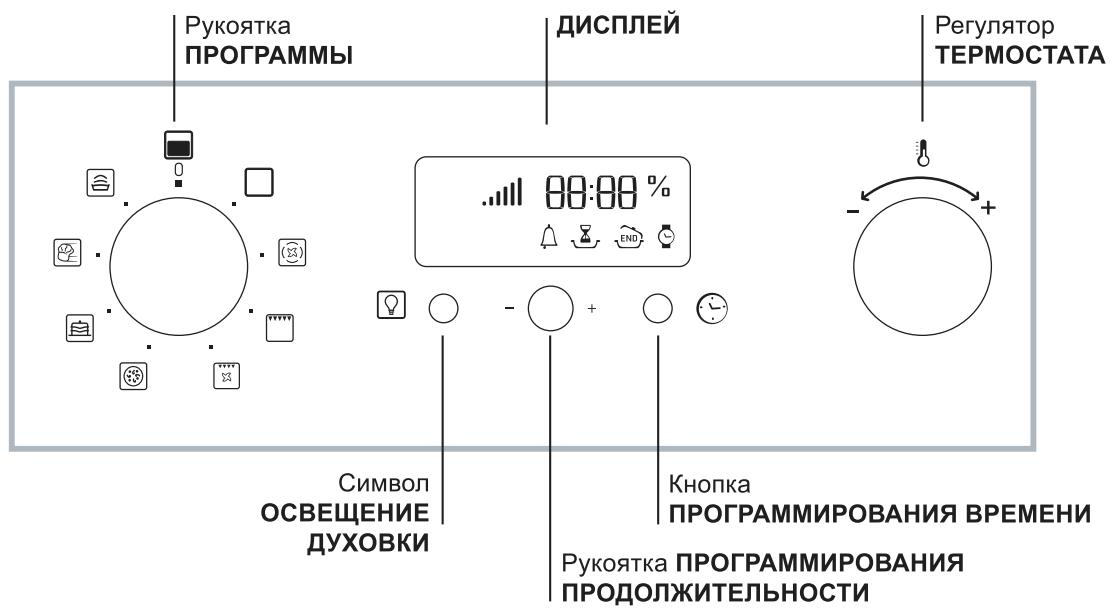

Консоль управления

Рукоятка ПРОГРАММЫ ДИСПЛЕЙ Регулятор ТЕРМОСТАТА 80:00 % Символ ОСВЕЩЕНИЕ ДУХОВКИ Кнопка ПРОГРАММИРОВАНИЯ ВРЕМЕНИ Рукоятка ПРОГРАММИРОВАНИЯ ПРОДОЛЖИТЕЛЬНОСТИ

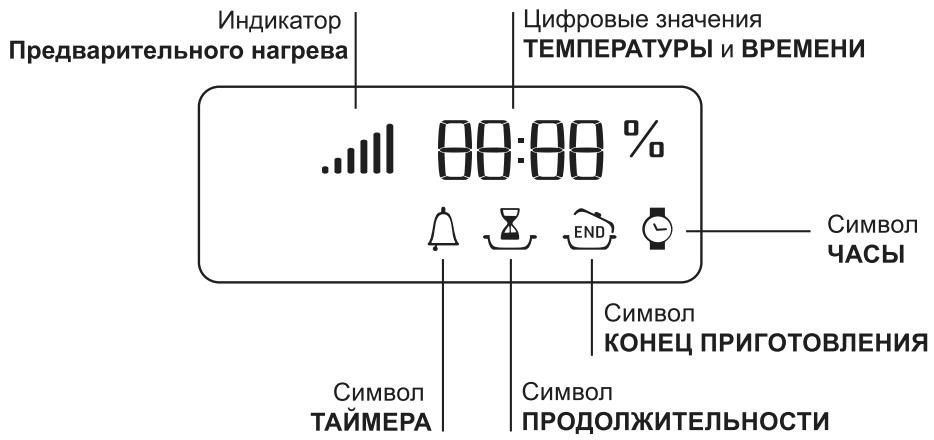

Дисплей

Индикатор Предварительного нагрева Цифровые значения ТЕМПЕРАТУРЫ И ВРЕМЕНИ 00:00 % Символ ЧАСЫ Символ КОНЕЦ ПРИГОТОВЛЕНИЯ Символ ПРОДОЛЖИТЕЛЬНОСТИ Символ ТАЙМЕРА

! При первом включении духового шкафа рекомендуем прокалить его примерно в течение часа при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа.

Настройка часов

! Часы можно настроить как при выключенном духовом шкафу, так и при включенном, при условии, что не было задано время окончания приготовления.

1. Нажмите несколько раз кнопку ⏻ до тех пор,
   пока на ДИСПЛЕЕ не замигает символ 📊 и первые два цифровые значения;
2. поверните регулятор НАСТРОЙКА ЧАСОВ в сторону “+” и “-” для настройки часов;
3. вновь нажмите кнопку ⏻ до тех пор, пока на ДИСПЛЕЕ не замигают другие два цифровые значения;
4. поверните регулятор НАСТРОЙКА ЧАСОВ в сторону “+” и “-” для выставления минут;
5. вновь нажмите кнопку ⏻ для подтверждения.

Настройка таймера

! Данная функция не прерывает приготовление и не зависит от работы духового шкафа. Она позволяет включить звуковой сигнал по истечении заданного времени.

1. Нажмите несколько раз кнопку ⏻ до тех пор, пока на ДИСПЛЕЕ не замигает символ ⏻ и три цифровые значения;
2. поверните регулятор НАСТРОЙКА ЧАСОВ в сторону “+” и “-” для выставления минут;
3. вновь нажмите кнопку ⏻ для подтверждения. На дисплее будет показан обратный отсчет времени, по завершении которого включится звуковой сигнал.

Включение духового шкафа

1. Выберите нужную программу приготовления при помощи рукоятки ПРОГРАММЫ.
2. Духовой шкаф начнет фазу предварительного нагрева, и загорится индикатор нагрева.
   Настройка температуры производится при помощи регулятора ТЕРМОСТАТ.
3. Когда индикатор предварительного нагрева ..погаснет, и раздастся звуковой сигнал завершения нагрева духовки: Вы можете

поместить в него продукт.

1. В процессе приготовления в любой момент можно:
2. изменить программу приготовления при помощи рукоятки ПРОГРАММЫ;
3. изменить температуру при помощи регулятора ТЕРМОСТАТ;
4. запрограммировать продолжительность и время окончания приготовления (см. программы приготовления);

5. прервать приготовление, повернув рукоятку ПРОГРАММЫ в положение «0».

6. По истечении двух часов духовой шкаф автоматически выключается: это время запрограммировано в целях безопасности для всех программ приготовления.

Продолжительность приготовления может быть изменена (см. программы приготовления).

1. В случае внезапного отключения электропитания, если температура в духовом шкафу не слишком понизилась, срабатывает система, возобновляющая программу приготовления с момента, в который она была прервана. Программирование, сделанное в ожидании продолжения программы, не сохраняется после возвращения электропитания и должно быть выполнено повторно.

! В программах FAST COOKING (Быстрое приготовление) и BARBECUE (Гриль) фаза предварительного нагрева не предусмотрена.

! Никогда не ставьте никакие предметы на дно духового шкафа, так как они могут повредить эмалированное покрытие.

! Всегда ставьте посуду на прилагающуюся решетку.

Охладительная вентиляция

Для понижения температуры снаружи духового шкафа в процессе приготовления, охладительный вентилятор создает поток воздуха между передней панелью и дверцей духового шкафа. В программе FAST COOKING (Быстрое приготовление) вентилятор включается автоматически через десять минут работы духового шкафа. В программе КОНДИТЕРСКАЯ ВЫПЕЧКА вентилятор включается только при разогретом духовом шкафу.

! По завершении приготовления вентилятор продолжает работать вплоть до надлежащего охлаждения духовки.

Освещение духового шкафа

Освещение духового шкафа может быть включено в любой момент при выключенной духовке при помощи кнопки [icon:

Программы приготовления

! Каждая программа имеет заданную температуру приготовления. Температура может быть настроена вручную, от 40°C до 250°C.

В программе ГРИЛЬ заданное значение является уровнем мощности, выраженной в %. Этот уровень может быть также настроен вручную.

Программа ТРАДИЦИОНАЛЬНАЯ

ДУХОВКА

В режиме традиционального приготовления рекомендуется использовать только один уровень: при использовании нескольких уровней распределение температуры будет неоптимальным.

Программа ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

Так как жар является постоянным во всем духовом шкафу, воздух обеспечивает однородное приготовление и подрумянивание продукта. Одновременно можно использовать не более двух уровней духового шкафа.

Программа ГРИЛЬ

Поворачивая регулятор ТЕРМОСТАТ, на дисплее показываются все возможные уровни мощности от 50% до 100%. Высокая температура и жар прямого действия гриля рекомендуется для приготовления продуктов, нуждающихся в высокой поверхностной температуре. Готовьте блюда с закрытой дверцей духового шкафа.

Программа ЗАПЕКАНКА

Сочетает однонаправленное выделение жара с принудительной циркуляцией воздуха внутри духового шкафа. Это препятствует обгоранию поверхности продуктов, повышая проникающую способность жара. Готовьте блюда с закрытой дверцей духового шкафа.

Программа ПИЦЦА

Данная программа позволяет быстро разогреть духовку с основным жаром, сосредоточенным в ее нижней части. Если используются несколько уровней одновременно, необходимо менять местами блюда в середине их приготовления.

Программа КОНДИТЕРСКАЯ ВЫПЕЧКА

Данная функция рекомендуется для приготовления деликатных блюд (например, кондитерских изделий, требующих подъема теста) и мелкой выпечки одновременно на трех уровнях.

Программа FAST COOKING (Быстрое приготовление)

Программа не нуждается в предварительном нагреве духовки. Данная программа в особенности рекомендуется для быстрого приготовления полуфабрикатов (мороженных или готовых блюд). Оптимальные результаты получаются при использовании только одного уровня.

Программа РАССТОЙКА

Духовка нагревается и поддерживает температуру 40°C, независимо от положения регулятора ТЕРМОСТАТ. Данная программа идеально подходит для расстойки дрожжевого теста.

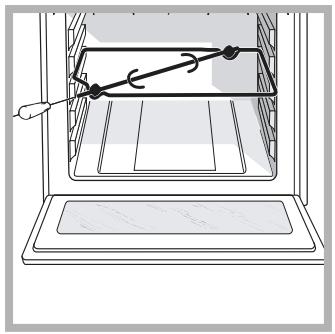

Вертел (имеется только в некоторых моделях)

Для включения вертела (см. схему) выполните следующие операции:

1. установите противень на 1-ый уровень;
2. установите держатель вертела на 3-ий уровень и вставьте вертел в специальное отверстие в задней стенке духового шкафа;
3. включите вертел при помощи рукоятки
   ПРОГРАММЫ 📁 или 📄;

! После начала выполнения программы 📄 при открывании дверцы духовки вертел останавливается.

Программирование приготовления

! Запрограммировать приготовление можно только после выбора программы приготовления.

Порядок настройки продолжительности приготовления

1. Нажмите несколько раз кнопку ⏻ до тех пор, пока на ДИСПЛЕЕ не замигает символ ⚡️, и три цифровые значения;
2. поверните регулятор НАСТРОЙКА ЧАСОВ в сторону “+” и “-” для выставления нужной продолжительности;
3. вновь нажмите кнопку ⏻ для подтверждения;
4. по истечении заданного времени на дисплее показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом.
5. Пример: в 9:00 вы задаете приготовление, на которое потребуется 1 час 15 минут. Приготовление автоматически завершится в 10:15.

Настройка окончания приготовления

! Настроить окончания приготовления можно только после настройки продолжительности приготовления.

1. Выполните операции с пункта 1 по пункт 3, в которых описывается порядок настройки продолжительности;
2. затем нажмите несколько раз кнопку ⏻ до тех пор, пока на ДИСПЛЕЕ не замигает символ END и два цифровых значения;
3. поверните регулятор НАСТРОЙКА ЧАСОВ в сторону “+” и “-” для настройки часов;
4. вновь нажмите кнопку 😊 до тех пор, пока на ДИСПЛЕЕ не замигают другие два цифровые значения;
5. поверните регулятор НАСТРОЙКА ЧАСОВ в сторону “+” и “-” для выставления минут;
6. вновь нажмите кнопку ⏻ для подтверждения;
7. по истечении заданного времени на дисплее показывается надпись END (КОНЕЦ), и духовой шкаф завершает приготовление со звуковым сигналом.
   Включенные символы 📁, и 📋, означают, что была задана программа приготовления. На ДИСПЛЕЕ попеременно показывается время окончания приготовления и продолжительность риготовления. Для отмены программы поверните рукоятку ПРОГРАММЫ в положение «0».

Практические советы по приготовлению

! В режиме вентилируемого приготовления не используйте 1-ый и 5-ый уровни: они подвергаются прямому воздействию горячего воздуха, который может сжечь деликатные продукты.

! При использовании ГРИЛЬ и ЗАПЕКАНКА, особенно с функцией вертела, поместите противень на 1-ый уровень для сбора жидкостей, выделяемого при жарке (сок и/или жир).

ОДНОВРЕМЕННОЕ ПРИГОТОВЛЕНИЕ

• Используются 2-ой и 4-ый уровни, на 2-ой помещаются продукты, требующие более интенсивного жара.
• Установите проитвень снизу, а решетку сверху.

ГРИЛЬ

- Установите решетку на уровень 3 или 4, поместите продукты в центр решетки.

- Рекомендуется настроить духовой шкаф на максимальную мощность. Не беспокойтесь, если верхний элемент не остается постоянно включенным: его работа управляется термостатом.

ПИЦЦА

• Используйте противень из легкого алюминия, устанавливая его на прилагающуюся решетку. При использовании противеня время выпечки удлиняется, что препятствует получению хрустящей пиццы.
• В случае выпечки пиццы с обильной начинкой рекомендуется положить на пицу сыр моццарелла в середине выпечки.

Таблица приготовления

Программы	Продукты	Вес(кг)	Уровень		Предварительный нагрев	Рекоменд уемая температура (°C)	Продолжит-ть приготовления (минуты)
			стандартные направляющие	выдвижные направляющие
Традициональная духовка	Утка	1,5	2	1	Да	200-210	70-80
	Курица	1,5	2	1	Да	200-210	60-70
	Жаркое из телятины или говядины	1	2	1	Да	200	70-75
	Жаркое из свинины	1	2	1	Да	200-210	70-80
	Печенье (песочное)	-	2	1	Да	180 180	15-20
	Песочный торт с начинкой	1	2	1	Да		30-35
Одновременное приготовление на нескольких уровнях *	Пицца (на 2-х уровнях)		2 и 4	1 и 3	Да	220-230	20-25
	Песочный торт на 2-х уровнях/торты на 2-х уровнях		2 и 4	1 и 3	Да	180	30-35
	Бисквит (на 2-ух уровнях)			1 и 3	Да	170	20-25
	Жареная курица с картошкой	1+1	2 и 4
	Баранина	1	1 и 2/3	1 и 3	Да	200-210	65-75
	Скумбрия	1	2	1	Да	190-200	45-50
	Лазанья	1	1 или 2	1	Да	180	30-35
	Эклеры на 2-х уровнях		2 и 4	1 и 3	Да	190-200	35-40
	Печенье на 2-х уровнях		2 и 4	1 и 3	Да	190	20-25
	Печенья из слоеного теста с сыром на 2-ух уровнях		2 и 4	1 и 3	Да	190	10-20
	Неспадкие торты		1 и 3	1 и 3	Да	210	20-25
ГРИЛЬ*	Скумбрия	1	4	3	Нет	200	20-30
	Камбала и каракатицы	0,7	4	3	Нет	100%	15-20
	Капьмары и креветки на шампурах	0,7	4	3	Нет	100%	10-15
	Филе трески	0,7	4	3	Нет	100%	8-10
	Овощи-гриль	0,5	3 или 4	2 или 3	Нет	100%	10-15
	Телячий бифштекс	0,8	4	3	Нет	100%	15-20
	Копбаски-шпикачки	0,7	4	3	Нет	100%	15-20
	Гамбургер	4 или 5	4	3	Нет	100%	10-12
	Фаршированный горячий бутерброт (или обжаренный хлеб)	4 или 6	4	3	Нет	100%	3-5
	Курица на вертеле (если имеется)	1	-	-	Нет	100%	70-80
	Ягненок на вертеле (если имеется)	1	-	-	Нет	100%	70-80
Gratin (Подрумяни вание)	Курица-гриль	1,5	2	2	Нет	210	55-60
	Каракатицы	1	2	2	Нет	200	30-35
	Курица на вертеле (если имеется)	1,5	-	-	Нет	210	70-80
	Утка на вертеле (если имеется)	1,5	-	-	Нет	210	60-70
	Жаркое из телятины или говядины	1	2	2	Нет	210	60-75
	Жаркое из свинины	1	2	2	Нет	210	70-80
	Баранина	1	2	2	Нет	210	40-45
Пицца	Пицца	0,5	2	1	Да	220	15-20
	Булка	0,5	2	1	Да	200	20-25
Кондитерская выпечка	Песочный торт с начинкой	0,5	2 или 3	1 или 2	Да	180	25-35
	Фруктовый торт	1	2 или 3	1 или 2	Да	180	40-50
	Кекс	0,7	2 или 3	1 или 2	Да	170-180	45-55
	Мелкие кексы на 2-х уровнях	0,7	2 и 4	1 и 3	Да	180-190	20-25
	Бисквит	0,6	2 или 3	1 или 2	Да	160-170	30-40
	Эклеры на 3-х уровнях	0,7	1 и 3 и 5	1 и 2 и 4	Да	180-190	20-25
	Печенье на 3-х уровнях	0,7	1 и 3 и 5	1 и 2 и 4	Да	180	20-25
	Блины с начинкой	0,8	2	1	Да	200	30-35
	Безе на 3-х уровнях	0,5	1 и 3 и 5	1 и 2 и 4	Да	90	180
	Печенье из слоеного теста с сыром	0,5	2	1	Да	210	20-25
Быстрое приготовление	Мороженные продукты
	Пицца	0,3	2	1	-	250	12
	Смесь цуккини с креветками в кляре	0,4	2	1	-	200	20
	Неспадкий торт со шпинатом	0,5	2	1	-	220	30-35
	Пирожки	0,3	2	1	-	200	25
	Лазанья	0,5	2	1	-	200	35
	Рыбные котлеты в панировке	0,4	2	1	-	180	25-30
	Кусочки курицы	0,4	2	1	-	220	15-20
	Полуфабрикаты
	Жареные куриные крылышки	0,4	2	1	-	200	20-25
	Сырые продукты
	Печенье (песочное)	0,3	2	1	-	200	15-18
	Кекс	0,6	2	1	-	180	45
	Печенье из слоеного теста с сыром	0,2	2	1	-	210	10-12
Расстойка	Расстойка дрожжевого теста (булочки, хлеб, торты, круассаны и т.д.)		2	1		40	30-60

! Указанная продолжительность приготовления служит только в качестве примера и может быть изменена в соответствии с личными вкусами. Время разогревания духовки является фиксированным и не может быть изменено вручную.

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие правила безопасности

• Данное изделие предназначается для непрофессионального использования в домашних условиях.
• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.
• Для перемещения изделия всегда беритесь за специальные ручки, расположенные с боков духового шкафа.
• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве.
• В процессе эксплуатации изделия нагревательные элементы и некоторые части дверцы духового шкафа сильно нагреваются. Необходимо проявлять острожность во избежание контактов с этими частями и не разрешать детям приближаться к духовке.
• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.
• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.
• Беритесь за ручку дверцы в центре: с боков она может быть горячей.
• Всегда надевайте кухонные варежки, когда ставите или вынимаете блюда из духовки.
• Не покрывайте дно духового шкафа фольгой.
• Не храните в духовом шкафу возгораемые предметы: при случайном включении изделия такие материалы могут загореться.
• Всегда проверяйте, чтобы регуляторы находились в положении "I"/Ü" , когда изделие не используется.
• Не тяните за сетевой кабель для отсоединения штепсельной вилки изделия из сетевой розетки, возьмитесь за вилку рукой.
  • Перед началом чистки или технического обслуживания изделия всегда отсоединяйте штепсельную вилку из сетевой розетки.
• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращайтесь в Центр Сервисного обслуживания (см. Сервисное обслуживание).

• Не ставьте тяжелые предметы на открытую дверцу духового шкафа.

• Эксплуатация изделия лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.

• Не разрешайте детям играть с бытовым электроприбором.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью вторичного использования упаковочных материалов.
• Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации. За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальный центр по сбору вторсырья или в магазин.

Экономия электроэнергии и охрана окружающей среды

• Если Вы будете пользоваться духовым шкафом вечером и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями. Эту возможность вас дадут опции планирования программ, в частности «приготовление с задержкой» (см. Программы) и «автоматическая пиролитическая чистка с задержкой (см. Техническое обслуживание и уход).
• Рекомендуется всегда готовить в режимах ГРИЛЬ и ЗАПЕКАНКА с закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.
• Содержите уплотнения в исправном и чистом состоянии, проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.

! Данное изделие отвечает требованиям новой Европейской Директивы по ограничению энергопотребления в режиме энергосбережения.

Если в течение 2-х минут не производится никаких действий, изделие автоматически переходит в режим энергосбережения.

Режим энергосбережения показывается символом «Часы» с яркой подсветкой.

При первом же использовании управлений изделия, система возвращается в рабочий режим.

Техническое обслуживание и уход

Обесточивание изделия

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

• Наружные эмалированные элементы или детали из нержавеющей стали, а также резиновые уплотнения можно протирать губкой, смоченной в теплой воде или в растворе нейтрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Не используйте абразивные порошки или коррозийные вещества.
• Следует производить внутреннюю чистку духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используйте теплую воду и моющее средство, ополосните и протрите мягкой тряпкой. Избегайте использования абразивных средств.
• Съемные детали можно легко вымыть как любую другую посуду, также в посудомоечной машине.
  ! Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Чистка дверцы

Для чистки стекла дверцы используйте неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло.

Для более тщательной чистки можно снять дверцу духовки.

1. полностью откройте дверцу духовки (см. рисунок);
2. при помощи отвертки поднимите и поверните шпонки F на двух шарнирах (см. схему);

F

F

1. возьмитесь за дверцу руками с двух сторон, плавно закройте ее, но не полностью; Нажмите на упоры F, затем потяните дверцу на себя, снимая ее с петель (см. рисунок).*

1. возьмитесь за дверцу руками с двух сторон, плавно закройте ее, но не полностью. Затем потяните дверцу на себя, снимая ее с петель (см. схему).*

Для установки дверцы на место выполните вышеописанные операции в обратном порядке.

Проверка уплотнений

Регулярно проверяйте состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращайтесь в ближайший Центр Сервисного Обслуживания (см. Сервисное обслуживание). Не рекомендуется пользоваться духовкой с поврежденным уплотнением.

Замена лампочки

Замена лампочки в духовом шкафу:

1. Отвинтите стеклянную крышку плафона лампочки;
2. Выкрутите лампочку и замените ее на новую такого же типа: мощность 25 Вт, резьба Е 14. Восстановите крышку на место (см. рисунок).

* Имеется только в некоторых моделях

Крепление комплекта выдвижных направляющих

Порядок монтажа выдвижных направляющих:

1. Отсоедините две рамы, сняв их с распорных элементов А (см. схему).

Левая направляющая Правая направляющая B C Направление извлечения

1. Выберите уровень, на который будет установлена выдвижная направляющая. Проверив направление выкатывания самой направляющей, установите на раму сначала крепление В, а затем С.

1. Закрепите две рамы с установленными направляющими в специальных отверстиях в стенках духового шкафа (см. схему). Отверстия левой направляющей расположены сверху, а правой – снизу.

4. В завершение вставьте рамы в распорные элементы А.

! Не вставляйте выдвижные направляющие на 5-ый уровень.

Внимание:

Изделие оснащено системой автоматической диагностики, позволяющей выявить возможные неисправности. Неисправности показываются на дисплее посредством следующих сообщений: "F" с последующим номером.

В этом случае необходимо вызвать техника из центра сервисного обслуживания.

! Никогда не обращайтесь к неуполномоченным техникам.

При обращении в Центр Сервисного обслуживания сообщите:

• Тип неисправности;
  • Модель изделия (Мод.)
  • Номер тех. паспорта (серийный №)

Эти данные вы найдете на паспортной табличке, расположенной на изделии.
