РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-R402E JVC

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

ΔΕΚΤΗΣ ΜΕ ΒΟ

KD-R501/KD-R402/KD-R401

Информацию об отмене демонстрации функций дисплея см. на стр. 6.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ΟΔΗΓΙΕΣ

GET0574-006A

[EY]

Благодарим Вас за приобретение изделия JVC.

Перед тем, как приступить к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и обеспечить оптимальную работу этого устройства.

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые пользователь может отремонтировать. Ремонт должен осуществляться квалифицированным обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: В открытом состоянии происходит видимое и/или невидимое излучение лазера класса 1М. Не смотрите непосредственно в оптические инструменты.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS.EC-60825-12001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUNVISIBLE DE CLASSE1M UNE POIS OUVERINE PAS REGARDIERDIRECTMENT AVECDES INSTRUMENTSOPTIQUES. (FRA)

AVISORADIACIÓN LÁSERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABAERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALÓPTICO. (ESP)

VARNINGSYNLIG OCH/ELLERSOYNLIGLASERSTRÁLNING,KLASS 1M, NÁR DENNADEL ÁR ÓPPNAD.BETRAKTA EJSTRALEN MED OPTISKAINSTRUMENT. (SWB)

注意ここを開くと可見及び/または不可視のクラス 1Mレーダー放射が出ます。光学装置で直接見ないでください。(UPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS XLASER RADIATIONWHEN OPEN.DO NOT STAREINTO BEAM.FDA 21 CFR(ENG)

Изделия

Сведения для пользователей по утилизации старого оборудования и батарей

[только Европейский Союз]

Эти символы указывают на то, что изделие и батарея, на которые они нанесены, в конце срока службы не должны утилизироваться, как обычные бытовые отходы.

Утилизация данного изделия и батареи должна осуществляться в соответствии с требованиями национального законодательства или другими правилами, действующими в Вашей стране и городе.

Обеспечивая правильную утилизацию данного продукта, Вы помогаете сберечь природные ресурсы и предотвращаете возможный ущерб для окружающей среды и здоровья людей.

Уведомление:

Надпись Pb под символом батарей указывает на то, что данная батарея содержит свинец.

Предупреждение:

Если данное устройство используется во время поездки на автомобиле, следует, не отвлекаясь, следить за дорогой, иначе может произойти дорожно-транспортное происшествие.

Предостережение, касающееся настройки громкости:

По сравнению с другими источниками воспроизведения цифровые устройства (CD/USB) создают незначительный шум. Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Для Вашей безопасности...

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.
• Остановите автомобиль перед тем, как выполнять любые сложные операции.

Температура внутри автомобиля...

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

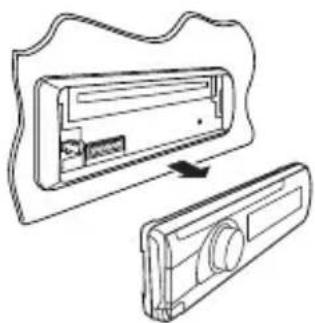

Отсоединение панели управления

Подключение панели управления

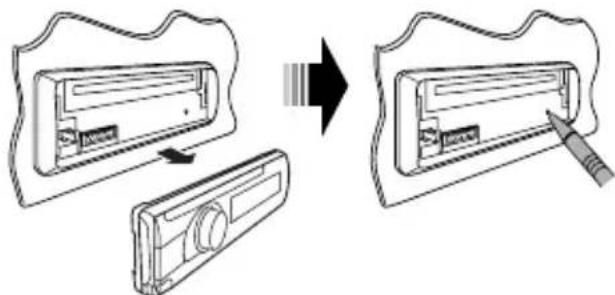

Как перенастроить Ваше устройство

- Запрограммированные настройки будут также удалены.

Принудительное извлечение диска

• Можно принудительно извлечь загруженный диск, даже если он заблокирован. Сведения о блокировке/разблокировке диска см. на стр. 10.
• Будьте осторожны, не уроните диск при извлечении.
• Если это не поможет, попробуйте перенастроить приемник.

СОДЕРЖАНИЕ

Отсоединение панели управления ...... 3
Подключение панели управления ...... 3
Как перенастроить Ваше устройство ...... 3
Принудительное извлечение диска ...... 3

ОПЕРАЦИИ

Основные операции 4
Подготовка 6
Прослушивание радио 7
Операции с дисками 10
Прослушивание устройства USB ...... 11

ВНЕШНИЕ УСТРОЙСТВА

Прослушивание с других внешних устройств....12
Использование пульта дистанционного управления—RM-RK50 13

НАСТРОЙКИ

Выбор запрограммированного режима звучания....14
Операции с меню 16
Настройки цвета (для KD-R501) 19

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Дополнительная информация о приемнике ...... 20
Устранение проблем 23
Обслуживание 25
Технические характеристики 26

Данный знак используется для указания...

Чтобы сделать выбор, поверните ручку управления, после чего нажмите на нее для подтверждения выбора.

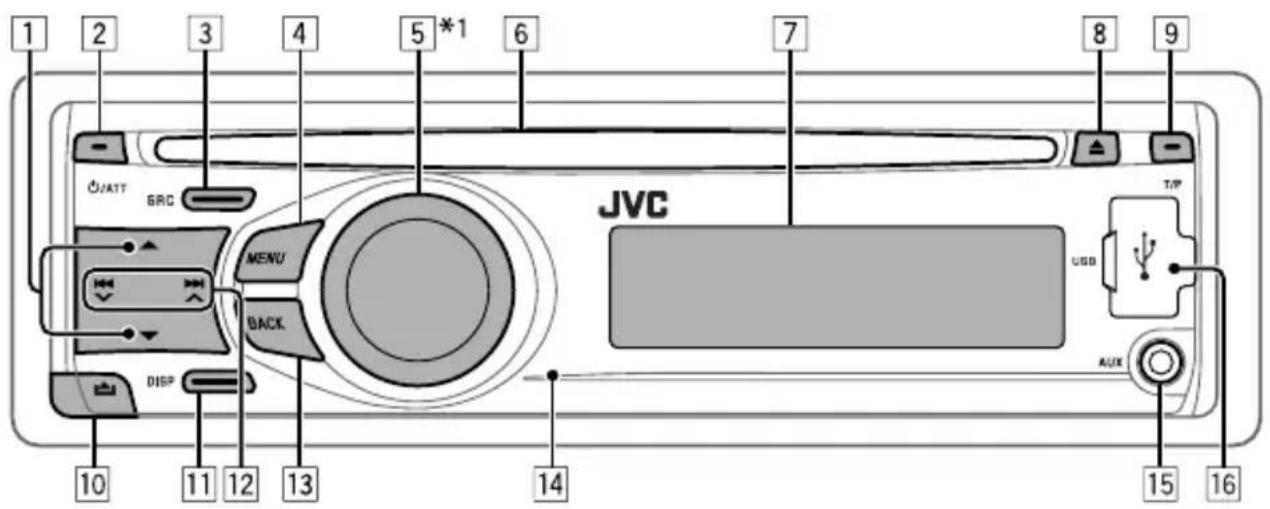

Основные операции

1 2 3 4 5 *1 6 7 8 9 JVC T/P SRC MENU BACK USB AUX 10 11 12 13 14 15 16

1 • FM/AM: Выбор запрограммированной радиостанции.

• CD/USB: Выберите папку.

2 • Включение питания.

- Ослабление звука (при включенном питании).

- Выключение питания [Удерживать].

3 Выбор источников.

FM → CD *2 → USB → AUX IN *3 → AM *3 → (возврат в начало)

4 • Ввод списка.

- Переход к настройке меню [Удерживать].

5 • Регулировка громкости*4 или выбор элементов списка [Вращение].

- Подтвердите выбор [Нажмите].

- FM: Переход в запрограммированный режим SSM [Удерживать].

- CD/USB: Введите режим воспроизведения [Удерживать]. Пауза или возобновление воспроизведения*4 [Нажмите].

6 Загрузочный отсек

7 Окно дисплея

8 Извлечение диска.

9 • Включение или выключение функции резервного приема ТА.

- Переход в режим поиска PTY [Удерживать].

10 Отсоединение панели.

11 Изменение отображаемой информации.

12 • FM/AM: Поиск радиостанции.

• CD/USB: Выберите дорожку.

13 Возврат к предыдущему меню.

14 Телеметрический датчик

- Управлять этим устройством можно с помощью дополнительно приобретенного пульта дистанционного управления. Более подробную информацию см. на стр. 13.

15 Дополнительный входной разъем AUX

16 Входной разъем USB (универсальная последовательная шина)

*1 Известен также как "Диск управления" в данном руководстве.

*2 Выбрать "CD" в качестве источника воспроизведения нельзя, если диск в устройстве отсутствует.

*3 Если эти источники были запрещены в меню, их невозможно выбрать (см. раздел "SRC SELECT" в "Операции с меню" на стр. 19).

*4 Громкость можно настроить во время паузы, если выбранным источником является CD/USB. Прежде чем продолжить воспроизведение, убедитесь в том, что Вы не слишком повысили уровень громкости.

KD-R501: Можно изменить подсветку дисплея и кнопок (см. категорию "COLOR" на стр. 17).

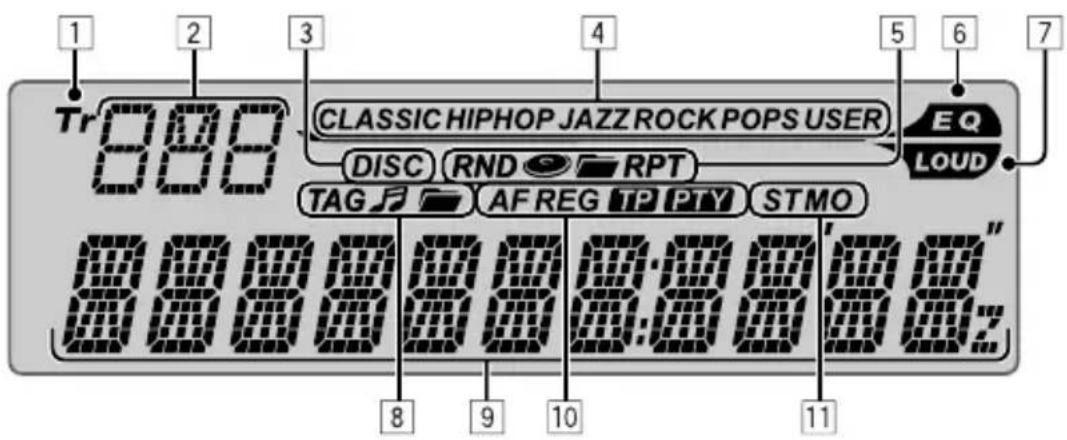

1 2 3 4 5 6 7 Tr 888 CLASSIC HIPHOP JAZZ ROCK POPS USER DISC RND RPT EQ LOUD TAG AF REG TP PTY STMO 8 9 10 11

1 Индикатор Tr (дорожка)
2 Отображение источника/Номер дорожки/ Номер папки/Индикатор обратного отсчета времени
3 Индикатор DISC
4 Индикаторы режимов звучания—CLASSIC, HIP HOP, JAZZ, ROCK, POPS, USER
5 Режим воспроизведения / индикаторы элементов—RND (производьное воспроизведение), (диск), (папка), RPT (повторное воспроизведение)
6 Индикатор EQ (эквалайзер)

7 Индикатор LOUD (громкость)
8 Индикаторы информации на диске— TAG (информация о тегах), (дорожка/файл), (папка)
9 Основной дисплей
10 Индикаторы Radio Data System—AF, REG, TP, PTY
11 Индикаторы приема тюнера—ST (стерео), MO (монофонический)

Подготовка

Отмена демонстрации функций дисплея и настройка часов

• См. также стр. 16.

1			Включение питания.
2		[Удерживать]Нажать и удерживатьдо тех пор, пока непоявится главноеменю.[IMAGE]	Отмена демонстрации функций дисплеяВыберите “DEMO”, затем “DEMO OFF”.Настройка часовВыберите “CLOCK” → “CLOCK SET”.Настройте час, затем нажмите один раз диск управления длянастройки минут.Выберите “24H/12H”, затем “24 HOUR” или “12 HOUR”.• Для возврата в предыдущее меню нажмите BACK.

Изменение информации на дисплее

DISP

Если питание выключено: Текущее время отображается, если для настройки "CLOCK DISP" установлено значение "CLOCK OFF" (см. стр. 16).

Если питание включено: Отображаемая информация текущего источника изменяется следующим образом:

FM/AM	Частота радиостанции → Часы → (возврат в начало)
FM Radio Data System	Название радиостанции (PS) → Частота радиостанции → Тип программы (PTY) → Часы → (возврат в начало)
CD	Звуковой компакт-диск/CD-текст: Название диска/исполнитель *1 → Название дорожки *1 → Номер текущей дорожки и истекшее время воспроизведения → Номер текущей дорожки и часы → (возврат в начало)
CD/USB	Для диска MP3/WMA: Название альбома/исполнитель (имя папки) *2 → Название дорожки (имя файла) *2 → Номер текущей дорожки и истекшее время воспроизведения → Номер текущей дорожки и часы → (возврат в начало)

*1 Если текущим диском является звуковой компакт-диском, появляется надпись "NO NAME".

*2 Если файл MP3/WMA не содержит информации тегов или для настройки "TAG DISPLAY" установлено значение "TAG OFF" (см. стр. 16), появятся имя папки и файла.

Прослушивание радио

1	SRC	Выберите “FM” или “AM”.
2		Поиск радиостанции—автоматический поиск.При достижении настройки на радиостанцию поиск прекращается. Чтобы остановить поиск, нажмите эту же кнопку еще раз.Также имеется возможность ручного поиска радиостанции — “Manual Search” (Ручной поиск). Удерживайте нажатой любую из кнопок, пока на дисплее не замигает индикатор “М”, а затем несколько раз нажмите эту кнопку.При приеме стереовещания в диапазоне FM с достаточным уровнем сигнала на экране дисплея загорается индикатор “ST”.

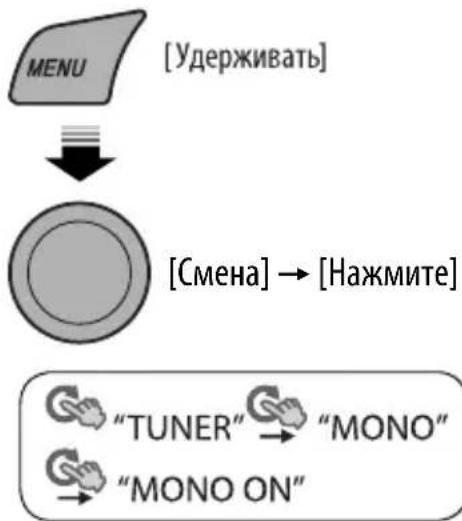

Улучшение приема FM

При слабом стереофоническом радиовещании FM активируйте монофонический режим для лучшего приема.

• См. также стр. 17.

Прием улучшается, но стереоэффект будет потерян.

- На дисплее загорается индикатор "МО".

Для восстановления стереоэффекта повторите те же действия и выберите "MONO OFF". Индикатор МО гаснет.

Сохранение радиостанций

Автоматическое программирование (FM)—SSM (Strong-station Sequential

Memory—последовательная память для радиостанций с устойчивым сигналом)

Можно запрограммировать до 18 радиостанций FM.

1 При прослушивании радиостанции...

[Удерживать]

2 Выберите диапазон номеров, в котором хотите сохранить радиостанцию.

[Смена] SSM 01-06 ↔ SSM 07-12 ↔ SSM 13-18

3 [Нажмите] SSM

Автоматически выполняется поиск и сохранение местных FM-радиостанций с наиболее сильными сигналами.

- Чтобы остановить поиск, нажмите |◀◀ /√ ▶▶| ∧

Для сохранения других 6 радиостанций повторите действие 1.

Продолжение не следующей странице

Программирование вручную (FM/AM)

Можно сохранить 18 FM-радиостанций и 6 AM-радиостанций.

Пример: Сохранение FM-радиостанции на частоте 92,50 МГц с номером "04".

1

92.50MHz

2 Выбор запрограммированного номера "04".

3

P04 MEMORY

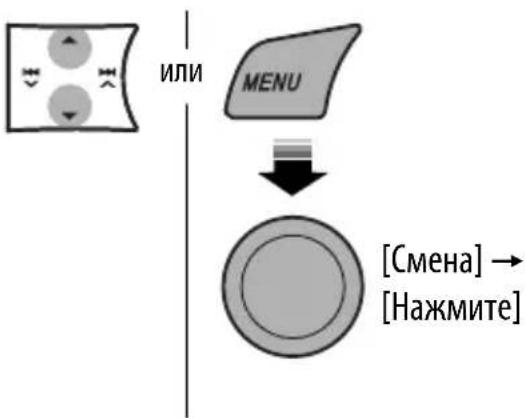

Выбор запрограммированной радиостанции

ИЛИ MENU [Смена] → [Нажмите]

Следующие функции доступны только при прослушивании радиостанций FM Radio Data System.

Поиск программы FM Radio Data System— поиск PTY

Посредством поиска кода PTY можно настроиться на радиостанцию, передающую Вашу любимую программу.

1

выбранный код PTY.

2
Выберите один из предпочитаемых типов программ или укажите код PTY.

[Смена]

3
Запустите поиск любимой программы.

[Нажмите]

Если радиостанция передает в эфир программу того же кода PTY, что был Вами выбран, осуществляется настройка на эту радиостанцию.

Использование функции резервного приема

Резервный прием ТА

Резервный прием ТА позволяет временно переключаться на передачу сообщений о движении на дорогах (ТА) с любого источника, кроме радиостанции АМ.

Громкость устанавливается на запрограммированный уровень ТА, если текущий уровень ниже запрограммированного (см. стр. 17).

Включение функции резервного приема ТА

Индикатор ТР (программа о

движении на дорогах) либо загорается, либо мигает.

• Если индикатор ТР загорается, функция резервного приема ТА включена.
• Если индикатор ТР мигает, функция резервного приема ТА еще не включена. (Это происходит при прослушивании FM-радиостанции без Radio Data System-сигналов, необходимых для резервного приема ТА).
  Для включения функции приема настройтесь на другую радиостанцию, обеспечивающую соответствующие сигналы. Индикатор ТР прекратит мигать и будет гореть.

Отключение функции резервного приема ТА

Индикатор ТР гаснет. T/P

Резервный прием PTY

Резервный прием PTY позволяет приемнику временно переключаться на любимую программу PTY с любого источника, кроме радиостанции АМ.

Информацию об активации и выборе предпочитаемого кода PTY для функции резервного приема PTY см. на стр. 17.

Индикатор РТУ либо загорается, либо мигает.

• Если индикатор PTY загорается, функция резервного приема PTY включена.
• Если индикатор PTY мигает, функция резервного приема PTY еще не включена.
  Для включения функции приема настройтесь на другую радиостанцию, обеспечивающую соответствующие сигналы. Индикатор PTY прекратит мигать и будет гореть.

Для отключения резервного приема PTY

выберите "PTY OFF" для кода PTY (см. стр. 17).

Индикатор PTY гаснет.

Отслеживание той же программы (сеть-отслеживающий прием)

При поездке по региону, где невозможен качественный прием в диапазоне FM, данный приемник автоматически настраивается на другую радиостанцию FM Radio Data System в той же сети, которая может передавать в эфир ту же программу с помощью более сильных сигналов (см. иллюстрацию ниже).

В настройках, установленных на заводе- изготовителе, сеть-отслеживающий прием включен.

Для получения информации об изменении параметров сеть-отслеживающего приема см.

"AF-REG" на стр. 17.

Радиовещание программы А в других диапазонах частот (01 – 05)

Автоматический выбор

радиостанции—поиск программы

Обычно при выборе запрограммированного номера устройство настраивает радиостанцию, соответствующую этому номеру.

Если уровень сигналов от запрограммированной радиостанции FM Radio Data System (системы передачи цифровой информации) является недостаточным для качественного приема, данное устройство с помощью данных AF настраивается на другую частоту, по которой может передаваться та же программа, что передает первоначальная запрограммированная радиостанция.

• Настройка устройства на другую радиостанцию с помощью поиска программы занимает некоторое время.
  • См. также стр. 17.

Коды PTY

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT

Операции с дисками

1		Включение питания.

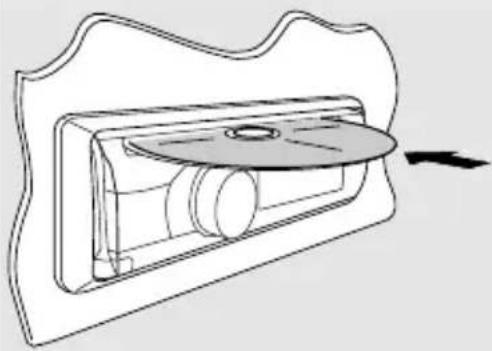

2		Вставьте диск.Все дорожки будут воспроизводитьсяпоследовательно до тех пор, пока не произойдетсмена источника или не будет извлечен диск.

Остановка воспроизведения и извлечение диска

- Отображается надпись "NO DISC". Нажмите кнопку SRC для прослушивания другого источника воспроизведения.

Запрещение извлечения диска

+ [Удерживать]

Для отмены блокировки повторите эту же процедуру.

Нажатие (или удерживание нажатыми) следующих кнопок позволяет выполнять следующие операции...

Выбор дорожки или папки

[Смена] → [Нажмите]

• Для дисков МРЗ или WMA выберите необходимую папку, затем нужную дорожку, повторяя процедуру с диском управления.
• Для возврата в предыдущее меню нажмите ВАСК.

Выбор режимов воспроизведения

В одно и то же время возможна работа только в одном из следующих режимов воспроизведения.

1

[Удерживать]

2

[Смена] → [Нажмите]

REPEAT ↔ RANDOM

3

[Смена] → [Нажмите]

REPEAT

TRACK RPT : Повтор текущей дорожки

FOLDER RPT : Для диска MP3/WMA: повтор текущей папки

RANDOM

FOLDER RND : Для диска MP3/WMA: Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папок

ALL RND : Произвольное воспроизведение всех дорожек

• Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF".
• Для возврата в предыдущее меню нажмите ВАСК.

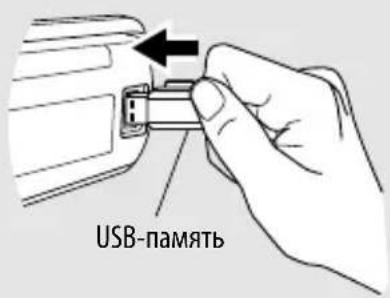

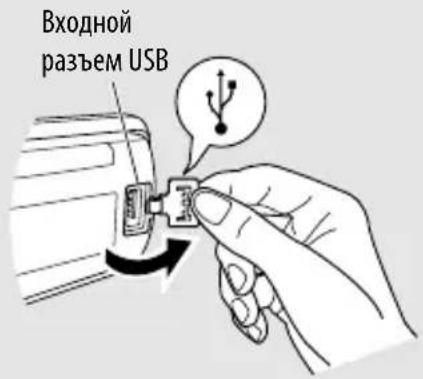

Прослушивание устройства USB

Данное устройство может воспроизводить дорожки MP3 и WMA, сохраненные на устройстве USB.

Все дорожки будут воспроизводиться повторно до изменения источника или отсоединения устройства USB.

Входной разъем USB

USB-память

Если устройство USB подключено...

SRC

Воспроизведение начинается с того места, где оно ранее было остановлено.

- При подключении другого устройства USB воспроизведение начинается с начала.

Останов воспроизведения и отключение устройства USB

Выньте его из устройства.

- Нажмите кнопку SRC для прослушивания другого источника воспроизведения.

Работать с устройством USB можно таким же образом, как и с папками на диске. (См. стр. 10 и 11.)

Продолжение не следующей странице

Внимание:

• Не используйте устройство USB, если это может помешать безопасному вождению.
• Не отключайте и не подключайте несколько раз устройство USB, когда на дисплее отображается надпись "READING".
• Не запускайте двигатель автомобиля, если подключено устройство USB.
• Способность приемника воспроизводить файлы зависит от типа устройства USB.

• При работе с некоторыми видами USB-устройств возможна неправильная работа и сбои питания.

• Вам не удастся соединить компьютер со входным USB-разъемом устройства.

• Во избежание потери данных убедитесь в том, что создана резервная копия всех важных данных.
• Во избежание повреждения не оставляйте устройство USB в автомобиле, не подвергайте его воздействию прямых солнечных лучей или высокой температуры.
• Некоторые виды USB-устройств начинают функционировать только по истечении определенного времени с момента включения питания.
• Дополнительные сведения об операциях с устройствами USB см. на стр. 22.

Прослушивание с других внешних устройств

Ко входному разъему AUX (дополнительный) на панели управления могут подключаться внешние устройства.

Подготовка: Убедитесь в том, что для настройки "SRC SELECT" → "AUX IN" выбрано значение "AUX ON", см. стр. 19.

1	SRC	Выберите “AUX IN”.
2	—	Включите подключенное устройство и начните воспроизведение звука с его помощью.
3	[Смена]	Настройте громкость.
4	—	Настройка необходимого звука (См. страницы 14 и 15).

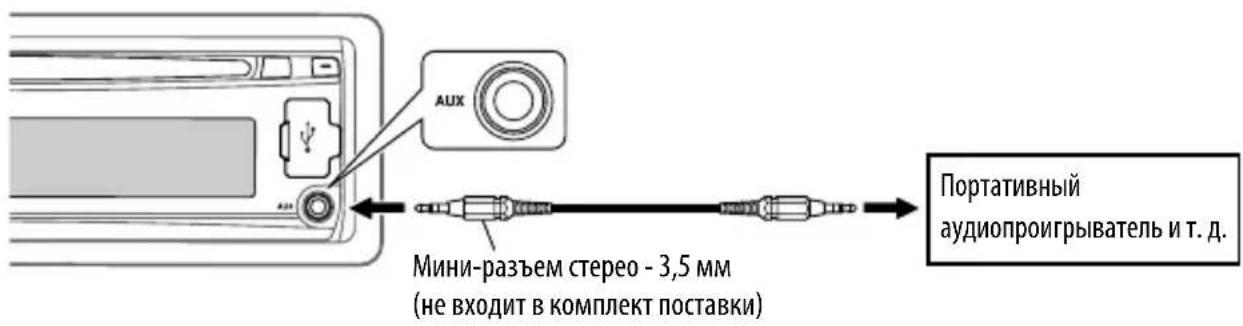

Подключение внешнего устройства к входному разъему AUX

AUX Мини-разъем стерео - 3,5 мм (не входит в комплект поставки) Портативный аудиопроигрыватель и т. д.

Использование пульта дистанционного управления——RM-RK50

Согласно приведенным в настоящем документе инструкциям, данным устройством можно управлять в дистанционном режиме (с помощью дополнительно приобретенного пульта дистанционного управления). Для управления данным устройством рекомендуется использовать пульт дистанционного управления модели RM-RK50.

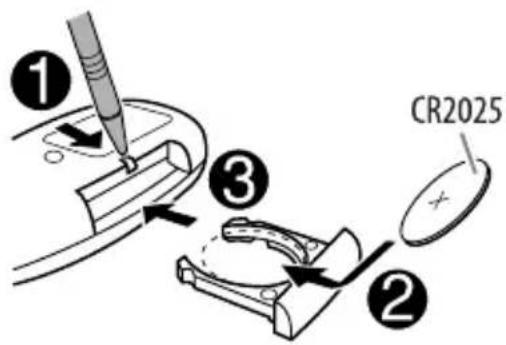

Установка литиевой батареи-таблетки (CR2025)

① ③ ② CR2025

Внимание:

• При неправильной замене аккумуляторных батарей существует опасность взрыва. При замене следует использовать батареи того же типа или их эквиваленты.
• Батарейки необходимо предохранять от чрезмерного нагревания, например, воздействия лрямого солнечного света, открытого огня и проч.

При уменьшении эффективности пульта дистанционного управления замените батарею.

Перед использованием пульта дистанционного управления выполните следующие действия:

• Направьте пульт дистанционного управления непосредственно на телеметрический датчик приемника.
• НЕ подвергайте телеметрический датчик воздействию яркого света (прямых солнечных лучей или искусственного освещения).

Телеметрический датчик

1 ØI/ATT SOUND 4 2 U R SOURCE F 6 D 3 VOL- VOL+ JVC RM-RK30

1 • Включение питания при кратковременном нажатии или ослабление звука при включенном питании.
- Отключение питания при нажатии и удерживании.
2 • Смена запрограммированных радиостанций.
- Изменение папки MP3/WMA.

3 Настройка уровня звука.

4 Выбор режимов звучания.

5 Выбор источников.

6 • При кратковременном нажатии выполняется поиск радиостанций.

- Быстрая перемотка дорожки вперед или назад при нажатии и удерживании нажатыми.

• Смена дорожек при кратковременном нажатии.

Предупреждение (предотвращение несчастных случаев и повреждений):

• Устанавливайте только аккумуляторную батарею CR2025 или эквивалентную ей.
• Не оставляйте пульт дистанционного управления в местах, подверженных длительному воздействию прямых солнечных лучей (например на приборной панели).
• Храните аккумуляторную батарею в недоступном для детей месте.
• Не перезаряжайте, не укорачивайте, не разбирайте и не нагревайте батарею, а также не подвергайте ее воздействию огня.
• Не оставляйте аккумуляторную батарею рядом с другими металлическими материалами.
• Не разбирайте аккумуляторную батарею с помощью пинцета или аналогичного инструмента.
• При утилизации батареи или помещении ее на хранение оберните батарею изоляционной лентой и изолируйте ее полюса.

Выбор запрограммированного режима звучания

Можно выбрать режим звучания, соответствующий музыкальному жанру.

• См. также стр. 16.

[Удерживать]

[Смена] → [Нажмите]

"EQ"

- Описание настроек "USER" см. на стр. 15.

Запрограммированные значения настроек для каждого режима звучания

Режим воспроизведения звука	Запрограммированное значение
	BASS MIDDLE TREBLE LOUD									(громкость)
	Частота	Уровень Q	Частота	Уровень Q	Частота	Уровень Q
USER 60 Гц 00 Q1,25	1,0 кГц 00	Q1,0 10,0 кГц 00 —								OFF
ROCK	100 Гц	+03	Q1,0	1,0 кГц	00	Q1,25	10,0 кГц	+02	—
CLASSIC	80 Гц	+01	Q1,25	1,0 кГц	00	Q1,25	10,0 кГц	+03	—
POPS	100 Гц	+02	Q1,25	1,0 кГц	+01	Q1,25	10,0 кГц	+02	—
HIP HOP	60 Гц	+04	Q1,0	1,0 кГц	-02	Q1,0	10,0 кГц	+01	—
JAZZ	80 Гц	+03	Q1,25	1,0 кГц	00	Q1,25	10,0 кГц	+03	—

Частота: Частота Q: Q-slope

Сохранение собственного режима звучания

Можно сохранить настройки в памяти.

1 Выберите "USER" для "EQ".

[Удерживать]

[Смена] → [Нажмите]

2 Когда "USER" отображается на дисплее...

[Удерживать]

3 Выберите тон.

[Смена] → [Нажмите]

BASS MIDDLE TREBLE

4 Настройте элементы звучания для выбранного тона.

[Смена] → [Нажмите]

1 Настройте частоту.

2 Настройте уровень.
3 Настройте коэффициент качества (Q-slope).

Параметры звука	Диапазон/элементы для выбора
	BASS M	IDDLE TREBLE
Частота 60 Гц	80 Гц100 Гц200 Гц	0,5 кГц1,0 кГц1,5 кГц2,5 кГц	10,0 кГц12,5 кГц15,0 кГц17,5 кГц
Уровень от —06до +06	от —06до +06	от —06 до +06
Q Q1,0	Q1,25Q1,5Q2,0	Q0,75Q1,0Q1,25	Исправлено

5 Повторите действия 3 и 4 для настройки других характеристик звучания.

Изменения будут сохранены автоматически.

Операции с меню

1 Активируйте меню.

[Удерживать]

2 Выберите необходимый элемент.

[Смена] → [Нажмите]

3 При необходимости повторите действие 2.

- Для возврата в предыдущее меню нажмите BACK.

- Для выхода из меню нажмите DISP или MENU.

По умолчанию: Подчеркнуто

Категория Элементы меню Выбираемые настройки, [страница для справки]
DEMO	DEMOДемонстрацияфункций дисплея	• DEMO ON : Если в течение 20 секунд не будет выполнено операций,начнется демонстрация функций дисплея, [6].• DEMO OFF : Отмена.
CLOCK	CLOCK DISP *1Отображениечасов	• CLOCK ON : Когда устройство выключено, время постоянноотображается на дисплее.• CLOCK OFF : Отмена; Если устройство выключено, при нажатии “DISP”время отображается примерно в течение 5 секунд, [6].
	CLOCK SETНастройка часов	: Настройка часов, а затем минут, [6].(По умолчанию: 0:00)
	24H/12HФорматотображениявремени	• 24 HOUR : Описание настройки см. на стр. 6.• 12 HOUR
	CLOCK ADJ *2Настройка часов	• AUTO : Встроенные часы автоматически настраиваются спомощью данных CT (время на часах) в сигнале RadioData System.• OFF : Отмена.
EQ	EQEqualizer(эквалайзер)	: Выбор режима звучания, соответствующего музыкальному жанру.USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ
DISPLAY	DIMMERЗатемнение	• DIMMER ON : Снижается яркость подсветки дисплея и кнопок.• DIMMER OFF : Отмена.
	SCROLL *3Прокрутка	• SCROLL ONCE : Однократная прокрутка отображаемой информации.• SCROLL AUTO : Повторная прокрутка (через 5-секундные интервалы).• SCROLL OFF : Отмена.При нажатии кнопки DISP в течение более одной секунды происходитвключение функции прокрутки информации на дисплее независимо отимеющейся настройки.
	TAG DISPLAYОтображениетегов	• TAG ON : Отображение информации о тегах во времявоспроизведения дорожек MP3 или WMA.• TAG OFF : Отмена.

*1 Если подача питания не прекращается при выключении зажигания автомобиля, рекомендуется выбрать "CLOCK OFF" для сохранения заряда аккумулятора автомобиля.
*2 Действует только при получении данных СТ.
*3 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

Категория Элементы меню Выбираемые настройки, [страница для справки]
TUNER	AF-REG *4Прием на альтернативных частотах/прием региональных передач	• AF ON	: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию (программа может отличаться от принимаемой в данный момент программы), [9].• Загорается индикатор AF.
		• AF-REG ON	: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию, передающую в эфир ту же программу.• Загораются индикаторы AF и REG.
		• OFF	: Отмена.
	PTY-STANDBY *4Резервный PTY	PTY OFF, кодов PTY	: Включение функции резервного приема PTY с помощью одного из кодов PTY, [9].
	TA VOLUME *4Громкость передачи сообщений о движении на дорогах	VOLUME 00– VOLUME 50(или VOLUME 00– VOLUME 30)*5	: (По умолчанию: VOLUME 15)
	P-SEARCH *4Поиск программ	• SEARCH ON• SEARCH OFF	: Активация поиска программы, [9].: Отмена.
	MONO *6Монорежим	• MONO ON• MONO OFF	: Включение монорежима для более качественного приема FM-сигнала (стереоэффект будет потерян), [7].: Восстановление стереоэффекта.
	IF BANDПолоса промежуточных частот	• AUTO• WIDE	: Повышение избирательности тюнера для устранения интерференционных помех от соседних радиостанций.(Сопровождается потерей стереоэффекта.): Могут возникать интерференционные помехи от соседних радиостанций, но качество звучания при этом не ухудшается и сохраняется стереоэффект.
COLOR(для KD-R501)	COLOR 01– COLOR 29,USER	: Выберите один из запрограммированных или пользовательских цветов для подсветки дисплея и кнопок (кроме T/P/∅/ATT ▲).(Сведения о настройке цветов “USER” см. на стр. 19.)
MENU COLOR(для KD-R501)	MENU COLORЦвет меню	• OFF• ON	: Отмена.: Изменение подсветки дисплея и кнопок (кроме T/P/∅/ATT/▲) во время операций с меню, поиска списка и операций с режимами воспроизведения.

*4 Только для радиостанций FM Radio Data System.
*5 Зависит от использования регулятора усиления.
*6 Отображается только в том случае, если в качестве источника выбрано "FM".

Категория	Элементы меню	Выбираемые настройки, [страница для справки]
AUDIO (ЗВУК)	FADER*7, *8Микшер	R06 – F06 : Настройка выходного баланса передних и задних динамиков.(По умолчанию: 00)
	BALANCE *Баланс	L06 – R06 : Настройка выходного баланса левых и правых динамиков.(По умолчанию: 00)
	LOUDГромкость	LOUD OFFLOUD ON	Отмена.Увеличьте низкие и высокие частоты для получения хорошо сбалансированного звучания при низком уровне громкости.
	VOL ADJUSTНастройка громкости	VOL ADJ -05—VOL ADJ +05(По умолчанию:VOL ADJ 00)	Запрограммируйте уровень громкости для каждого источника (кроме FM) в соответствии с уровнем громкости FM. Уровень громкости автоматически увеличивается или уменьшается при смене источника.Перед выполнением настройки выберите источник, который необходимо настроить.Если в качестве источника выбрано “FM”, на дисплее появляется надпись “VOL ADJ FIX”.
	L/O MODEРежим линейного свыхода	SUB.WREAR	Выберите этот параметр, если разъемы REAR LINE OUT используются для подключения сабвуфера (через внешний усилитель).Выберите, если при подключении динамиков через внешний усилитель используются терминалы REAR LINE OUT.
	SUB.W FREQ *9Предельная частота низкочастотного динамика	LOWMIDHIGH	Низкочастотный динамик воспроизводит частоты ниже 72 Гц.Низкочастотный динамик воспроизводит частоты ниже 111 Гц.Низкочастотный динамик воспроизводит частоты ниже 157 Гц.
	SUB.W LEVEL *9Уровень низкочастотного динамика	SUB.W 00— SUB.W 08	Настройте уровень выходного сигнала низкочастотного динамика.(По умолчанию: SUB.W 04)
	BEEPЗвук нажатия кнопки	BEEP OFFBEEP ON	Выключение звука нажатия кнопки.Включение звука нажатия кнопки.
	TEL MUTINGОтключение звука телефона	MUTING 1/MUTING 2MUTING OFF	Выберите любой из параметров, обеспечивающий отключение звука при использовании сотового телефона.Отмена.
	AMP GAIN *10Регулятор усиления	LOW POWERHIGH POWER	VOLUME 00 – VOLUME 30 (Если максимальная мощность динамика меньше 50 Вт, выберите этот параметр, чтобы предотвратить повреждение динамика.)VOLUME 00 – VOLUME 50

*7 При использовании системы с двумя динамиками установите для уровня баланса значение "00".
*8 Эта настройка не влияет на выходной сигнал сабвуфера.
*9 Отображается только в том случае, если параметр "L/O MODE" имеет значение "SUB.W".
*10 При выборе "LOW POWER", если громкость выше, чем "VOLUME 30", автоматически устанавливается громкость "VOLUME 30".

Категория	Элементы меню	Выбираемые настройки, [страница для справки]
SRC SELECT	AM *11AM-радиостанция	• AM OFF• AM ON	: Отключение варианта “AM” при выборе источника. : Включение варианта “AM” при выборе источника, [4].
	AUX IN *2Дополнительный входной разъем	• AUX OFF• AUX ON	: Отключение варианта “AUX IN” при выборе источника. : Включение варианта “AUX IN” при выборе источника, [4].

*11 Отображается, если выбран любой источник, кроме "АМ".

*12 Отображается, если выбран любой источник, кроме "AUX IN".

Настройки цвета (для KD-R501)

Создание собственного цвета —USER цвет

Можно создавать свои собственные цвета—"DAY COLOR" или "NIGHT COLOR".

DAY COLOR: Используется, когда для настройки "DIMMER" установлено значение "DIMMER OFF".

NIGHT COLOR: Используется, когда для настройки "DIMMER" установлено значение "DIMMER ON".

1

[Удерживать]

2 Выберите "COLOR" → "USER".

[Смена] → [Нажмите]

3 Когда "USER" отображается на дисплее...

[Удерживать]

4

[Смена] → [Нажмите]

5 Выберите основной цвет.

[Смена] → [Нажмите]

6 Настройте насыщенность (00 – 31) выбранного основного цвета.

[Смена] → [Нажмите]

Если для всех первичных цветов выбрано значение "00", на дисплее ничего не появляется.

7 Повторите действия 5 и 6, чтобы настроить другие первичные цвета.

8 Выйдите из режима настройки.

- Если в течение 30 секунд не будет введена ни одна команда, операция будет отменена.

Дополнительная информация о приемнике

Основные операции

Включение питания

- Для включения питания приемника также можно использовать кнопку SRC. Если источник готов, воспроизведение также начинается.

Выключение питания

- Если питание отключается во время прослушивания дорожки, при последующем включении питания воспроизведение начнется с того места, где оно было остановлено.

Общие сведения

• При изменении источника во время прослушивания диска воспроизведение останавливается.
  При следующем выборе "CD" в качестве источника воспроизведение начнется с места последнего останова.
• Операция отменяется, если в течение 30 секунд после нажатия кнопки MENU не выполнено ни одного действия.

Операции с тюнером

Сохранение радиостанций

• Во время поиска SSM...
– Все ранее сохраненные радиостанции удаляются, и сохранение радиостанций будет выполняться заново.
– По завершении использования функции SSM будет выполнена автоматическая настройка на радиостанцию, сохраненную с наименьшим номером.
- В режиме сохранения радиостанций вручную ранее запрограммированная радиостанция удаляется, если сохранение новой радиостанции выполняется с использованием того же запрограммированного номера.

Операции с FM Radio Data System

• Для правильной работы функции сеть- отслеживающего приема требуется два типа сигналов Radio Data System—PI (идентификация программы) и AF (альтернативная частота). Если прием указанных данных осуществляется неправильно, функция сеть-отслеживающего приема не будет работать.
• Если осуществляется прием сообщений о движении на дорогах с помощью резервного приема ТА, уровень громкости автоматически меняется на запрограммированный (ТА VOL), когда текущий уровень ниже запрограммированного.
• Когда функция приема на альтернативных частотах включена (выбрано AF), автоматически включается сеть-отслеживающий прием.

Операции с дисками

Предостережение для воспроизведения дисков DualDisc

- Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется использовать сторону диска DualDisc, отличную от DVD, на данном устройстве.

Общие сведения

• Данный приемник предназначен для воспроизведения компакт-дисков/CD-текста, а также дисков однократной или многократной записи в формате звукового компакт-диска (CD-DA), MP3/WMA.
• Если диск вставляется верхней стороной вниз, на дисплее поочередно появляются надписи "PLEASE" и "EJECT". Нажмите ▲ для извлечения диска.
• "Дорожки" МРЗ и WMA (слова "файл" и "дорожка" взаимозаменяемы в данном руководстве) записываются в "папки".
• При быстрой перемотке дорожки МРЗ или WMA вперед или назад можно услышать лишь прерывистый звук.

Воспроизведение компакт-дисков однократной и многократной записи

• Используйте только "завершенные" компакт-диски однократной и многократной записи.
• Данный приемник может воспроизводить только файлы одного типа, который первым будет распознан, если на диске содержатся файлы как в формате звукового компакт-диска (CD-DA), так и в формате MP3/WMA.
• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.

- Некоторые компакт-диски однократной или многократной записи не воспроизводятся на данном устройстве в связи с их особенностями, а также по следующим причинам:

– Диски загрязнены или поцарапаны;

— На линзе внутри приемника присутствует конденсат влаги;

– Линза звукоснимателя загрязнена;

– При записи файлов на компакт-диск однократной или многократной записи использовался метод "пакетной записи";

– Некорректное состояние записи (отсутствие данных и т.д.) или носителя (пятна, царапины, деформация и т.д.).

- Для считывания дисков многократной записи может потребоваться больше времени, так как они имеют меньшую отражательную способность по сравнению с обычными компакт-дисками.

- Не используйте следующие компакт-диски однократной или многократной записи:

– Диски с наклейками, этикетками или защитными пленками на поверхности;

– Диски, на которых можно печатать этикетки с помощью струйного принтера.

Использование этих дисков при высокой температуре или высокой влажности может привести к неисправности или повреждению устройства.

Воспроизведение диска MP3/WMA

• Данный приемник может воспроизводить файлы MP3/WMA с расширением <.mp3> или <.wma> (не зависит от регистра).
• Данный приемник может отображать названия альбомов, артистов (исполнителей) и тег (версии 1,0, 1,1, 2,2, 2,3 или 2,4) для файлов MP3 и файлов WMA.
• Данный приемник может обрабатывать только однобайтовые символы. Все остальные символы отображаются неправильно.

- Файлы MP3/WMA отображаются на данном приемнике в соответствии со следующими характеристиками:

– Битрейт для МРЗ: 32 кбит/с—320 кбит/с

– Частота передачи данных для MP3: 32 кГц, 44,1 кГц, 48 кГц (для MPEG-1) 16 кГц, 22,05 кГц, 24 кГц (для MPEG-2

– Битрейт для WMA: 32 кбит/с—320 кбит/с

– Частота передачи данных для WMA: 22,05 кГц, 32 кГц, 44,1 кГц, 48 кГц

– Формат диска: ISO 9660 Level 1/Level 2, Romeo, Joliet, расширение Windows.

- Максимальное количество символов для названий файлов или папок зависит от используемого формата диска (включая 4 символа расширения <.mp3> или <.wma>).

– ISO 9660 Level 1: до 12 символов

– ISO 9660 Level 2: до 31 символов

– Romeo: до 64 символов

– Joliet: до 32 символов

– Расширение Windows: до 64 символов

- Данное устройство может распознавать до 512 файлов, 255 папок и 8 уровней иерархической структуры.

- Данный приемник может воспроизводить файлы, записанные в режиме VBR (переменная скорость в битах).

Для файлов, записанных в режиме VBR, по разному отображается время от начала воспроизведения, и это время не соответствуют действительности. Эта разница становится особенно заметной после выполнения функции поиска.

- Данный приемник не может воспроизводить следующие файлы:

– файлы MP3, закодированные в форматах MP3i и MP3 PRO;

– файлы МРЗ, закодированные в непредусмотренном формате;

– файлы MP3, закодированные в формате Layer 1/2;

– файлы WMA, закодированные в формате "без потерь", профессиональном и голосовом форматах;

– файлы WMA, основой которых служит формат, отличный от формата Windows Media ^® Audio.

– файлы формата WMA, защищенные от копирования по методу DRM;

– файлы, содержащие данные, например, AIFF, ATRAC3 и т.д.

- Функция поиска выполняется, но скорость поиска не является постоянной.

Продолжение не следующей странице

Воспроизведение дорожек MP3 или WMA с устройства USB

- Порядок воспроизведения с устройства USB может отличаться от других устройств воспроизведения.

- Приемник может не воспроизводить некоторые устройства USB или некоторые файлы из-за их характеристик или условий записи.

- В зависимости от конфигурации устройств USB и коммуникационных портов некоторые устройства USB могут быть подключены неправильно, или соединение может быть потеряно.

- К приемнику можно одновременно подключить только одно запоминающее устройство USB большой емкости. Не используйте концентратор USB.

- Если подключенное устройство USB не содержит файлов требуемого формата, появляется надпись "CANNOT PLAY".

- Устройство может отображать тег (версии 1,0, 1,1, 2,2, 2,3 или 2,4) для файлов MP3 и WMA.

- Файлы MP3/WMA отображаются на данном приемнике в соответствии со следующими характеристиками:

– Битрейт для МРЗ: 32 кбит/с—320 кбит/с

– Частота передачи данных для MP3: 32 кГц, 44,1 кГц, 48 кГц (для MPEG-1) 16 кГц, 22,05 кГц, 24 кГц (для MPEG-2)

– Битрейт для WMA: 32 кбит/с—320 кбит/с

— Частота передачи данных для WMA: 22,05 кГц, 32 кГц, 44,1 кГц, 48 кГц

- Данное устройство может воспроизводить файлы MP3, записанные в режиме VBR (переменная скорость в битах).

- Максимальное количество символов для следующих элементов ограничено.

– Имена папок: 32 символа

– Имена файлов: 32 символа

– Теги МР3: 64 символа

– Теги WMA: 32 символа

- Данное устройство может распознавать до 5 000 файлов, 255 папок (255 файлов в папке, включая папку без неподдерживаемых файлов) и 8 иерархий.

- Данное устройство не поддерживает устройство считывания карт SD.

- Приемник не распознает запоминающие устройства USB с номинальным напряжением, отличным от 5 В, и допускает превышение 500 мА.

- Приемник не поддерживает использование USB-устройств со специальными функциями, например с функциями защиты данных.

- Не используйте USB-устройства с 2 или более разделами.

- Данный приемник может не распознать устройство USB, подключенное через USB-устройство чтения карт.

- Приемник может неправильно воспроизводить файлы с устройства USB при использовании удлинителя USB.

- Данный приемник не может воспроизводить следующие файлы:

– файлы MP3, закодированные в форматах MP3i и MP3 PRO;

– файлы МРЗ, закодированные в непредусмотренном формате;

– файлы MP3, закодированные в формате Layer 1/2;

– файлы WMA, закодированные в формате "без потерь", профессиональном и голосовом форматах;

– файлы WMA, основой которых служит формат, отличный от формата Windows Media® Audio.

Извлечение диска или отключение устройства USB

- Если в течение 15 секунд извлеченный диск не будет вынут, он автоматически помещается обратно в загрузочный отсек в целях защиты от загрязнения.

- После извлечения диска или устройства USB появляется надпись "NO DISC" или "NO USB", и невозможно использовать некоторые кнопки. Вставьте другой диск, снова подключите устройство USB или нажмите SRC для выбора другого источника воспроизведения.

Операции с меню

- Если для элемента "AMP GAIN" настройка "HIGH POWER" меняется на "LOW POWER" и при этом для уровня громкости установлено значение больше "VOLUME 30", приемник автоматически меняет уровень громкости на "VOLUME 30".

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в сервисный центр проверьте следующее.

	Симптомы Способы устранения/Причины
Общие сведения	Не слышен звук из динамиков.Установите оптимальный уровень громкости.Проверьте кабели и соединения.
	Приемник не работает. Перенастройте приемник (см. стр. 3).
	Невозможно выбрать "AUX IN". Проверьте настройку "SRC SELECT" → "AUX IN"(см. стр. 19).
	KD-R501: На дисплее ничего не появляется. KD-R501: См. настройки USER цветов на стр. 19.
FM/AM	Автоматическое программирование SSM не работает.	Сохраните радиостанции вручную.
	Статические помехи при прослушивании радио.	Плотно подсоедините антенну.
	Невозможно выбрать "AM". Проверьте настройку "SRC SELECT" → "AM"(см. стр. 19).
Все диски	Диск не воспроизводится. Вставьте диск правильно.
	Не воспроизводятся компакт-диски однократной и многократной записи.Не осуществляется переход на дорожки компакт-дисков однократнойи многократной записи.	Вставьте компакт-диск однократной или многократной записи с закрытым сеансом.Закройте сеанс компакт-диска однократной или многократной записи с помощью устройства, которое использовалось для записи.
	Диск не может быть воспроизведен и или извлечен.	Снимите блокировку с диска (см. стр. 10).Принудительно извлеките диск (см. стр. 3).
	Звук, записанный на диске, иногда прерывается.	Остановите воспроизведение на время езды по неровной дороге.Смените диск.Проверьте кабели и соединения.
	На дисплее появляется надпись "NO DISC". Вставьте в загрузочный отсек диск, который можно воспроизвести.
	На дисплее поочередно появляются надписи "PLEASE" и "EJECT".	Нажмите ▲ и вставьте диск правильно.
Воспроизведение MP3/WMA	Диск не воспроизводится.Используйте диск с дорожками MP3/WMA, записанными в формате, совместимом с ISO 9660 Level 1, Level 2, Romeo или Joliet.Добавьте к именам файлов расширение <.mp3> или <.wma>.

Продолжение не следующей странице

Симптомы Способы устранения/Причины
Воспроизведение MP3/WMA	Слышен шум. Перейдите к другой дорожке или смените диск. (Недобавляйте расширение <.mp3> или <.wma> к файлам, не являющимся файлами MP3 или WMA).
	Для чтения требуется более длительное время (на дисплее продолжает мигать надпись “READING”).
	Порядок воспроизведения дорожек отличается от заданного.
	Время от начала воспроизведения неправильное.
	На дисплее появляется надпись “NO FILE”. Выбранная папка является пустой*. Выберите другую папку, содержащую дорожки MP3 или WMA.* Папка, которая физически пуста, либо папка, которая содержит данные, но среди них нет звуковых дорожек MP3/WMA в нужном формате.
	Не отображаются правильные символы (т.е. название альбома).
Воспроизведение с устройства USB	Слышен шум. Воспроизводимая дорожка не является дорожкойMP3 или WMA. Перейдите к другому файлу. (Не добавляйте расширение <.mp3> или <.wma> к файлам, не являющимся файлами MP3 или WMA).
	На дисплее продолжает мигать сообщение “READING” (Чтение).
	На дисплее появляется надпись “NO FILE”. Выбранная папка является пустой*. Выберите другую папку, содержащую дорожки MP3 или WMA.* Папка, которая физически пуста, либо папка, которая содержит данные, но среди них нет звуковых дорожек MP3/WMA в нужном формате.
	Дорожки/папки не воспроизводятся в необходимом порядке.
	На дисплее мигает надпись “CANNOT PLAY”.На дисплее появляется надпись “NO USB”.Приемник не может определить устройство USB.
	Не отображаются правильные символы (т.е. название альбома).
	Звук иногда прерывается во время воспроизведения дорожки.

• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми марками корпорации Microsoft в США и/или других странах.

Обслуживание

Очистка разъемов

При частом отсоединении разъемы загрязняются. Чтобы снизить уровень загрязнения, периодически проводите очистку разъемов с помощью ватных валиков или ткани, смоченных спиртом, соблюдая при этом меры предосторожности во избежание повреждения разъемов.

Влага может конденсироваться на линзе внутри устройства в следующих случаях: - После включения автомобильного обогревателя. - При повышении влажности внутри автомобиля. Это может привести к неисправной работе устройства. В этом случае извлеките диск и оставьте приемник включенным на несколько часов, чтобы испарилась влага.

Как обращаться с дисками

При извлечении диска

из футляра, нажмите на центральный держатель футляра и снимите диск, удерживая его за края.

Центральный держатель

- Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

Чтобы поместить диск в футляр, аккуратно установите диск на центральный держатель (стороной с изображением вверх).

- После прослушивания обязательно помещайте диски в футляры.

Хранение дисков в чистом виде

Воспроизведение грязного диска может быть некорректным. Если диск загрязнится, протрите его мягкой тканью по прямой линии от центра к краю.

- Не используйте растворители (например, обычное средство для чистки кассет, распыляемые средства, разбавитель, бензин и т.д.) для чистки дисков.

Прослушивание новых дисков

Вблизи внутреннего и внешнего краев новых дисков иногда бывают грубые выступы. Такой диск не может быть загружен в приемник.

Чтобы удалить такие пятна, потрите их карандашом или шариковой ручкой и т.д.

Не используйте следующие диски:

Один компакт-диск (диаметром 8 см) Изогнувшийся диск

Наклейка и остаток наклейки

Диск с наклеиваемой этикеткой

Необычная форма

Диск C-thru (полупрозрачный диск)

Прозрачные или полупрозрачные компоненты на области записи

Технические характеристики

БЛОК УСИЛИТЕЛЕЙ ЗВУКА
Максимальная выходная мощность: Передние/Задние: 50 Вт		на каждый канал
Длительная выходная мощность (RMS):	Передние/Задние: 19	Вт на канал в при 4 Ω, от 40 Гц до 20 000 Гц и не более чем 0,8% общего гармонического искажения.
Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)
Диапазон настройки тембра: Низкие частоты: ±12 дБ (60 Гц, Q1,0, Q1,25, Q1,5, Q2,0)		80 Гц, 100 Гц, 200 Гц)
		± 12 дБ (0,5 кГц, 1,0 кГц, 1,5 кГц, 2,5 кГц)
		Q0,75, Q1,0, Q1,25
		12 дБ (10,0 кГц, 12,5 кГц, 15,0 кГц, 17,5 кГц)
		Q = Исправлено
Частотная характеристика: от 40 Гц до 20 000 Гц
Отношение сигнал/помеха: 70 дБ
Уровень линейного выхода/полное сопротивление: нагрузка		2,5 В/20 кΩ (полная шкала)
Импеданс выходного сигнала: 1 кΩ
Уровень выхода низкочастотного динамика/полное сопротивление:		нагрузка 2,5 В/20 кΩ (полная шкала)
Другой терминал: Входной разъем USB, Дополнительный		входной разъем AUX

БЛОК РАДИОПРИЕМНИКА
Диапазон частот: FM	от 87,5 МГц до 108,0 МГц
	AM: CB: от 522 кГц до 1 620 кГц	ДВ: от 144 кГц до 279 кГц
Радиоприемник в диапазоне FM	Полезная чувствительность:	11,3 dBf (1,0 μВ/75 Ω)
	50 дБ пороговая чувствительность:	16,3 dBf (1,8 μВ/75 Ω)
	Альтернативная отстройка (400 кГц): 65	дБ
	Частотная характеристика:	от 40 Гц до 15 000 Гц
	Разделение стереоканалов:	30 дБ
Радиоприемник в диапазоне CB	Чувствительность:	20 μВ
	Избирательность:	35 дБ
Радиоприемник в диапазоне ДВ	Чувствительность:	50 μВ

БЛОК ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ
Тип: проигрыватель компакт-дисков
Система обнаружение сигнала: бесконтактное оптическое считывание(полупроводниковый лазер)
Число каналов: 2 канала (стерео)
Частотная характеристика: от 5 Гц до 20 000 Гц
Динамический диапазон: 96 дБ
Отношение сигнал/помеха: 98 дБ
Коэффициент детонации: в пределах допусков измерительной аппаратуры
допусков измерительной аппаратуры Формат декодирования MP3: (MPEG1/2 Audio Layer 3)	Макс. скорость передачи битов: 320 кбит/с
Формат декодирования WMA (Windows Media® Audio): Макс. скорость передачи битов: 320 кбит/с

БЛОК USB
Стандартный USB: USB 1.1, USB 2.0
Скорость передачи данных (полная): максимум 12 Мбит/с
Совместимое устройство: Запоминающее устройство большой емкости
Совместимая файловая система: FAT 32/16/12
Формат воспроизводимого звука: MP3/WMA
Максимальный ток: 5 В пост. тока	---500 mA

ОБЩИЕ ТРЕБОВАНИЯ
Электрическое питание: Рабочее на	пряжение: постоянное напря	жение 14,4 В (допустимоот 11 В до 16 В)
Система заземления:		отрицательное заземление
Допустимая рабочая температура:		от 0°C до +40°C
Габариты, мм (Ш × В × Г):(прибл.)	Монтажный размер:	182 мм × 52 мм × 160 мм
	Размер панели:	188 мм × 58 мм × 12 мм
Масса:		1,3 кг (без дополнительныхпринадлежностей)

Конструкция и технические требования могут быть изменены без уведомления.

В соответствии с Законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше устройство

Для получения информации о перезагрузке Вашего устройства обратитесь на соответствующую страницу

Данное устройство соответствует действительным

Европейским директивам и стандартам по электромагнитной совместимости и электрической безопасности.

Представительство компании Victor Company of Japan, Limited в Европе:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Германия

Αγαπητέ πελάτη,
