Марка	AL-KO
Модель	Highline 523 SP
Тип продукта	Бензиновая газонокосилка
Питание	Неэтилированный бензин, моторное масло (ок. 0,6 л)
Высота кошения	Централизованная регулировка (несколько ступеней)
Вместимость травосборника	Индикатор уровня наполнения
Безопасность	Штанга безопасности, отражающий клапан
Трансмиссия	Ведущие колеса (опция), Vario/Speed Control (опция)
Запуск	Ручной (стартер/подкачка) или электрический (опция)
Основные функции	Кошение с травосборником, мульчирование, боковой выброс
Обслуживание	Очистка после каждого использования, замена масла, воздушный фильтр, свеча зажигания
Ремонтопригодность	Авторизованный сервисный центр
Гарантия	Законная гарантия согласно стране покупки
Хранение	Сухое, без мороза, слить бензин, зарядить аккумулятор (опция)
Включенные аксессуары	Травосборник, комплект для мульчирования (опция), боковой выброс (опция)
Соответствие	CE
Количество страниц инструкции	344 страницы

Часто задаваемые вопросы - Highline 523 SP AL-KO

Как запустить двигатель газонокосилки?

Установите рычаг дроссельной заслонки в положение Start (или max, если есть подсос). Прижмите штангу безопасности к рукоятке и удерживайте ее. Быстро дерните пусковой трос, затем дайте ему медленно смотаться. Для электрического запуска (опция) поверните ключ зажигания. Всегда соблюдайте правила безопасности: никогда не запускайте в закрытом помещении и убедитесь, что выброс закрыт.

Что делать, если двигатель не запускается?

Проверьте следующее: наличие бензина, рычаг дросселя в положении Start, нажата штанга безопасности, свеча зажигания чистая, воздушный фильтр чистый, режущий нож свободен, аккумулятор заряжен (при электрическом запуске). Обратитесь к таблице неисправностей в инструкции. Если проблема сохраняется, обратитесь в авторизованный сервисный центр.

Как отрегулировать высоту кошения?

Остановите двигатель и дождитесь полной остановки ножа. Нажмите рычаг разблокировки в сторону и удерживайте его. Переместите рычаг влево или вправо, чтобы выбрать нужную высоту. Убедитесь, что все колеса находятся на одной ступени. Никогда не регулируйте высоту кошения при работающем двигателе.

Как опорожнить травосборник?

Выключите двигатель и дождитесь полной остановки ножа. Поднимите отражающий клапан, отцепите травосборник и потяните его назад. Опорожните его, затем установите обратно, подняв клапан и зацепив сборник за держатели. Снимайте или устанавливайте сборник только при выключенном двигателе.

Как использовать комплект для мульчирования?

Выключите двигатель и дождитесь остановки ножа. Снимите травосборник. Поднимите отражающий клапан и вставьте комплект для мульчирования в выбросное отверстие до фиксации. Для извлечения поднимите клапан, отблокируйте фиксатор и выньте комплект. Используйте мульчирование для травы высотой до 8 см до кошения и не менее 4 см после.

Как обслуживать режущий нож?

Регулярно проверяйте состояние ножа. Для заточки или замены обращайтесь в авторизованный сервисный центр или специализированную компанию. Заточенные ножи должны быть отбалансированы, иначе они вызывают вибрацию и повреждают косилку. При любых работах надевайте перчатки.

Как заменить моторное масло?

Подготовьте емкость для сбора. Масло следует сливать при теплом (но выключенном) двигателе. Открутите сливную пробку или откачайте масло через заливное отверстие. Утилизируйте отработанное масло экологически безопасным способом (пункт приема). Не выбрасывайте его с бытовыми отходами. Используйте масло, соответствующее рекомендациям производителя двигателя.

Что делать при аномальной вибрации?

Немедленно остановите двигатель и проверьте режущий нож. Ищите повреждения, деформации или дисбаланс. Также проверьте крепления. Если нож в хорошем состоянии, передайте косилку в авторизованный сервисный центр для полной проверки. Не используйте прибор, если вибрация сохраняется.

Где найти запасные части?

Оригинальные запасные части доступны у вашего дилера или в авторизованном сервисном центре. Используйте только оригинальные детали для обеспечения безопасности и соответствия. Список изнашиваемых деталей приведен на карте запасных частей, прилагаемой к инструкции.

Как хранить газонокосилку зимой?

Слейте бензин из бака. Тщательно очистите прибор. Храните в сухом, защищенном от мороза месте, недоступном для детей. Если косилка оснащена пусковой батареей, периодически подзаряжайте ее. Снимите колпачок свечи зажигания. Для экономии места сложите верхнюю часть рукоятки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Highline 523 SP AL-KO

■ Код радова на стрминама

Предисловие к руководству

■ Прочитайте данное руководство по эксплуатации перед началом работы с инструментом. Это обеспечит его безопасную и бесперебойную работу. Перед эксплуатацией ознакомьтесь с элементами управления и принципом использования устройства.
Соблюдайте указания по безопасности и предупреждения, приведенные в настоящей документации, а также на самом инструменте.
■ Сохраните это руководство по эксплуатации и передайте его последующим пользователям.

Значение знаков

Внимание!

Точное следование этим предупреждениям может предотвратить нанесение телесных повреждений людям и/или материальный ущерб.

Специальные указания для лучшего понимания и использования.

Значок камеры указывает на иллюстрации.

Содержание

Предисловие к руководству 260

Описание продукта.... 260

Предохранительные и защитные приспособления .... 260

Указания по безопасности 262

Монтаж.... 263

Заправка....263

Ввод в эксплуатацию.... 264

Электрический пуск (опция) 267

Техобслуживание и уход...... 268

Хранение 269

Устранение неполадок 270

Ремонт 271

Гарантия 271

Декларация о соответствии стандартам ЕС ...... 271

Утилизация....271

Описание продукта

В данной документации описываются различные модели бензиновых газонокосилок. Некоторые модели оснащены приемниками для травы и/или дополнительно приспособлены для мульчирования.

Идентфицируйте свою модель на основе изображений изделий и описания различных опций.

Использование по назначению

Это устройство предназначено для стрижки газона в частном секторе. Его можно использовать только на сухом газоне.

Использование инструмента в других целях является использованием не по назначению.

Возможные варианты ненадлежащего использования

Данную газонокосилку нельзя использовать в общественных садах, парках, на спортивных площадках, а также в сельском и лесном хозяйстве
■ Предохранительные приспособления нельзя демонтировать или шунтировать
■ Устройство нельзя использовать во время дождя или на влажном газоне
■ Устройство запрещено применять в промышленных условиях

Предохранительные и защитные приспособления

Внимание! Опасность получения травм! Не отключайте предохранительные и защитные приспособления!

Предохранительная рукоятка

Устройство оснащено предохранительной рукояткой. В случае опасности отпустите предохранительную рукоятку.

■ Режущий нож останавливается
■ Останавливается двигатель

Отражательная заслонка

Отражательная заслонка обеспечивает защиту от выбрасываемых деталей.

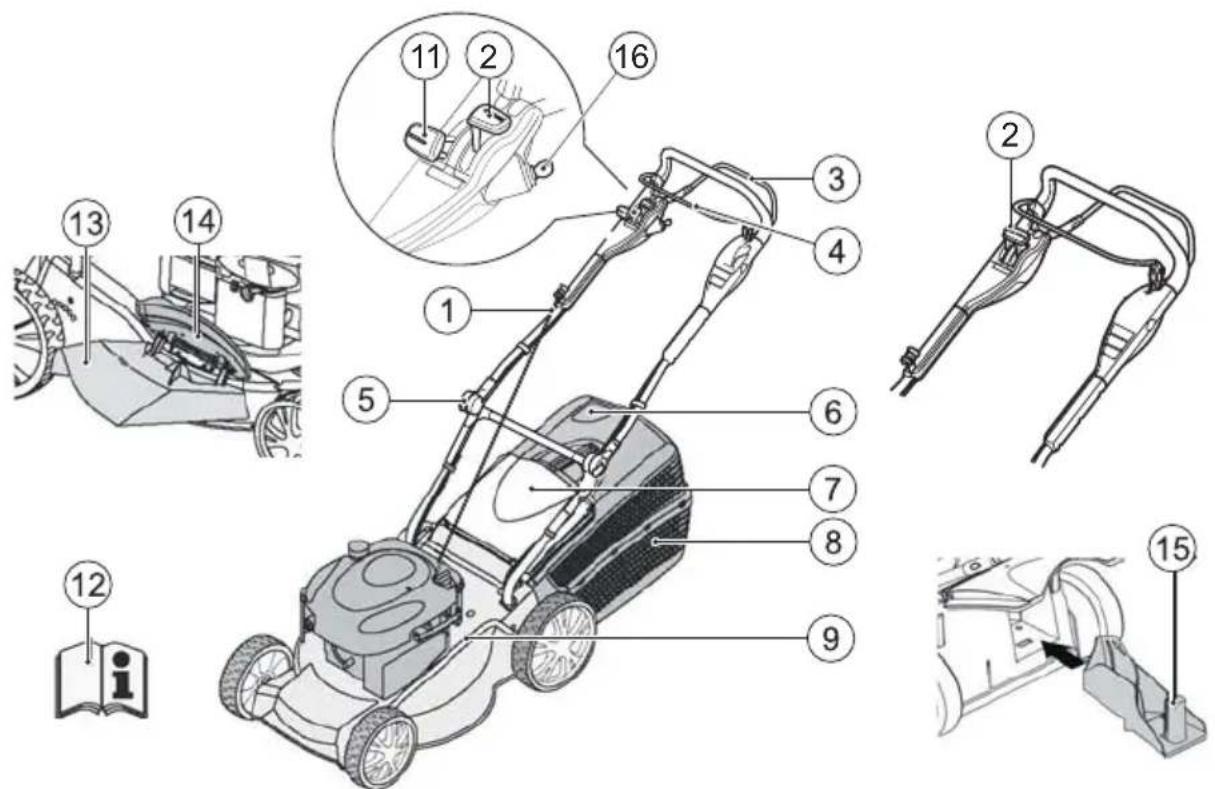

1	Стартерный трос	9	Регулировка высоты стрижки*
2	Пуск, стоп*	11	Регулируемый редуктор*
3	Колесный привод*	12	Руководство по эксплуатации
4	Предохранительная рукоятка	13	Блок выброса*
5	Эргономичная регулировка по высоте*	14	Клапанный затвор*
6	Индикатор заполнения*	15	Комплект для мульчирования*
7	Отражательная заслонка*	16	Зажигание электрический старт
8	Приемник для травы*

Символы на устройстве

	Внимание!Соблюдайте особую осторожность при управлении инструментом.		Перед проведением работ с режущим механизмом извлеките из гнезда штекер свечи зажигания.
	Перед пуском в эксплуатацию прочтите инструкцию!
	Не допускайте третьих лиц в опасную зону!
	Держать руки и ноги подальше от режущего механизма!
	Держитесь на расстоянии от опасной зоны.

Дополнительные знаки на устройствах с электрическим пуском

Внимание! Опасность поражения электрическим током.

Не допускайте приближения соединительного кабеля к режущим ножам.

Перед проведением работ по техобслуживанию или при повреждении кабеля всегда отсоединяйте устройство от сети.

Указания по безопасности

Внимание!

Используйте инструмент только в технически безупречном состоянии!

Внимание! Опасность получения травм!

Не отключайте предохранительные и защитные приспособления!

Внимание - опасность пожара!

Не храните заправленную машину в зданиях, в которых существует опасность контакта паров бензина с открытым огнем или искрами!

Следите за чистотой вокруг двигателя, выхлопной трубы, ящика аккумуляторной батареи и топливного бака - там не должно быть скошенной травы, бензина и масла.

■ Не допускайте в опасную область третьих лиц
■ Оператор или пользователь несет ответственность за несчастные случаи с другими лицами и их собственностью
Детям или другим лицам, не ознакомленным с настоящим руководством по эксплуатации, запрещается работать с данным устройством
Соблюдайте местные предписания касательно минимального возраста пользователя
Запрещается работать с инструментом в состоянии алкогольного или наркотического опьянения, а также под влиянием медикаментов
■ Носите соответствующую спецодежду

Длинные брюки

Прочная и нескользящая обувь
Средства защиты слуха

■ При проведении работ на склонах

Всегда старайтесь занять максимально устойчивое положение
Всегда стригите траву поперек склона, никогда не ведите газонокосилку вверх или вниз

Не стригите траву на склонах под углом больше 20°
- Особая осторожность при развороте

Работайте только при достаточно ярком дневном свете или искусственном освещении
■ Держитесь подальше от режущего механизма
■ Соблюдайте национальные предписания касательно времени работы
■ Не оставляйте устройство, готовое к работе, без присмотра
Используйте для стрижки только острый режущий нож
Никогда не используйте устройство с поврежденными защитными приспособлениями / защитными решетками
Никогда не используйте устройство без полностью смонтированных защитных приспособлений (например: отражательной заслонки, приспособлений для приема травы)
■ Перед каждым использованием проверяйте устройство на наличие повреждений и заменяйте поврежденные детали
Отключите двигатель, дождитесь остановки устройства и извлеките из гнезда штекер свечи зажигания

■ если нужно оставить устройство
после обнаружения неполадок
перед отпусканием блокировок
перед устранением засорения
после контакта с посторонними предметами
при возникновении повреждений и необычной вибрации в устройстве

Осмотрите газонокосилку на предмет повреждений и при необходимости проведите ремонтные работы, прежде чем запустить и начать работу с ней снова.

Вставьте штекер свечи зажигания в гнездо и запустите двигатель

после устранения неполадки (см. таблицу неполадок) и проверки устройства
после очистки устройства

■ Полностью и тщательно проверяйте подстригаемый участок, удаляйте все посторонние предметы
■ Особое внимание проявляйте при развороте газонокосилки или при подтягивании ее к себе

■ Не стригите траву над препятствиями (например, ветками, корнями деревьев)
■ Удаляйте срезанную траву только после остановки двигателя
■ При пересечении площади, не подлежащей стрижке, следует выключать двигатель / режущий нож
Никогда не поднимайте и не переносите устройство при работающем двигателе
■ Не употребляйте еду и напитки во время заливки бензина или моторного масла
■ Не вдыхайте пары бензина
■ Ведите газонокосилку, перемещаясь шагом
■ Перед эксплуатацией устройства проверьте прочность посадки гаек, винтов и болтов

Монтаж

Соблюдайте прилагаемое руководство по монтажу.

Внимание!

Устройство разрешается эксплуатировать только после полной сборки.

Заправка

Перед вводом в эксплуатацию газонокосилку следует заправить.

Предупреждение - опасность пожара!

Бензин и масло является в высокой мере воспламеняемыми!

Всегда соблюдайте поставляемую в комплекте инструкцию по эксплуатации от изготовителя двигателя.

Производственные материалы

	Бензин	Моторное масло
Сорт	нормальный бензин /неэтилированный	см. указания изготовителя двигателя
Количество для заполнения	см. указания изготовителя двигателя	прим. 0,6 л

Безопасность

Предупреждаем!

Никогда не запускайте двигатель в закрытых помещениях. Опасность отравления!

■ Храните бензин и масло только в предусмотренных для них емкостях
Заливайте и сливайте бензин и масло только при холодном двигателе вне помещений
■ Не заливайте бензин или масло во время работы двигателя
■ Не переполняйте бак (бензин расширяется)

■ Время заправки не курите

■ Не открывайте заправочное соединение при работающем или горячем двигателе
■ Если бак или заправочное соединение повреждено, замените его
■ Всегда прочно закрывайте крышку бака
■ Если бензин вытек:

Не запускайте двигатель
Избегайте попыток зажигания

Очистка устройства

■ При утечке моторного масла:

■ Не запускайте двигатель
Соберите вытекшее моторное масло вяжущим средством или губкой и утилизируйте надлежащим образом
■ Выполните очистку устройства

Отработавшее масло:

■ не должно попасть в обычные отходы
■ не должно попасть в канализацию, стоки или на грунт

Мы рекомендуем сдавать отработавшее масло в закрытой емкости в центр утилизации или сервисный центр.

Заливка бензина

1. Открутите крышку бака и положите ее в чистом месте.
2. Залейте бензин через воронку.
3. Прочно закройте и очистите заливное отверстие бака.

Заливка моторного масла

1. Открутите крышку маслоналивного отверстия и положите ее в чистом месте.
2. Залейте масло через воронку.
3. Прочно закройте маслоналивное отверстие и очистите его.

Ввод в эксплуатацию

Внимание!

Устройство нельзя использовать с частично отсоединившимся, поврежденным режущим механизмом или элементами крепления!

Перед каждым вводом в эксплуатацию проводите визуальную проверку.

Знак камеры на следующих страницах представляет собой ссылку на рисунки, стр. 4–7.

Настройка высоты стрижки

Внимание! Опасность получения травм!

Регулируйте высоту стрижки только после отключения двигателя и остановки режущего ножа.

- Всегда настраивайте все колеса на одинаковую высоту стрижки.

- Регулировка высоты стрижки зависит от модели.

Осевая или центральная регулировка (2)

1. Для разблокировки нажмите рычаг в сторону и удерживайте.
2. Переместите рычаг влево или вправо на желаемую высоту стрижки.
3. Рычаг должен зафиксироваться (войти в зацепление).
4. Обратите внимание, чтобы положение фиксации для всех колес было одинаковым.

Стрижка с использованием приемника для травы

Внимание! Опасность получения травм!

Снимайте или устанавливайте приемник для травы только после выключения двигателя и остановки режущего ножа.

1. Поднимите отражающую заслонку и подвесьте приемник для травы на держатели (6).

Индикатор заполнения

Поток воздуха во время стрижки перемещает индикатор заполнения вверх (5a).

Если приемник для травы полон, то индикатор заполнения прилегает к приемнику (5b).

Необходимо опорожнить приемник для травы.

Опорожнение приемника для травы

1. Поднимите отражающую заслонку.
2. Выведите приемник для травы из зацепления и снимите, направляя назад (6).
3. Опорожните приемник для травы.
4. Поднимите отражающую заслонку и снова подвесьте приемник для травы на держатели (6).

Стрижка без приемника для травы

Внимание!

Стрижка газонов без приемника для травы разрешена только при работающей поворотной пружине отражательной заслонки.

Отражательная заслонка вследствие воздействия усилия пружины прилегает к корпусу газонокосилки. Таким образом, скошенная трава выбрасывается назад и вниз.

Мульчирование с помощью комплекта для мульчирования (опция)

Во время мульчирования срезанная трава не собирается, а остается на газоне. Мульча защищает грунт и снабжает его питательными веществами.

Наилучшие результаты достигаются при регулярном срезе прим. на 2 см. Только молодая трава с мягкой тканью листьев разлагается быстро.

■ Высота травы перед мульчированием: макс. 8 см
■ Высота травы после мульчирования: мин. 4 см

Адаптируйте скорость шага под мульчирование, не двигайтесь слишком быстро.

Использование комплекта для мульчирования

Внимание! Опасность получения травм!

Устанавливайте или снимайте комплект для мульчирования только после выключения двигателя и остановки режущего ножа.

1. Снимите приемник для травы (6).
2. Поднимите отражающую заслонку и вставьте комплект для мульчирования в шахту выброса (7).

Должен сработать механизм блокировки.

Если комплект для мульчирования не зафиксируется, это может привести к повреждению комплекта для мульчирования и режущего ножа.

Снятие комплекта для мульчирования

1. Поднимите отражающую заслонку.
2. Разъедините механизм блокировки на комплекте мульчирования (8/1).
3. Извлеките комплект для мульчирования (8/2).

Стрижка с боковым выбросом (опция)

Внимание! Опасность получения травм!

Снимайте или устанавливайте боковой выброс только после выключения двигателя и остановки режущего ножа.

Использование бокового выброса

1. Снимите приемник для травы и вставьте комплект для мульчирования.
2. Откройте крышку бокового выброса и придержите ее (9/1).
3. Вставьте канал бокового выброса (9/2).
4. Медленно закройте крышку. Крышка фиксирует канал бокового выброса, не давая ему выпасть.

Удаление бокового выброса

1. Откройте крышку бокового выброса и придержите ее (9/1).
2. Удалите боковой выброс и закройте крышку (9/2).

Настройка высоты рукояти (опция)

Регулировка с помощью зажимов

1. Удерживая перекладину, ослабьте оба зажима (10).
2. Приведите перекладину в желаемое положение.
3. Закройте зажимы.

Запуск двигателя

Внимание - опасность отравления!

Никогда не запускайте двигатель в закрытых помещениях.

Внимание! Опасность получения травм!

Не поворачивайте устройство во время пускового процесса.

• Запускайте двигатель только при смонтированном ноже
  (нож используется в качестве инерционной массы)
• При запуске прогретого двигателя НЕ используйте дроссель или кнопку праймера
• Не изменяйте настройки регулятора на двигателе

■ Не запускайте устройство, если канал выброса не закрыт одной из следующих деталей:

Приемник для травы
Отражательная заслонка
Комплект для мульчирования

■ Активируйте выключатель стартера с особой внимательностью, в соответствии с указаниями изготовителя

Следите, чтобы ноги находились на достаточном расстоянии от режущего инструмента

Запускайте устройство в низкой траве

Ручной пуск

с дистанционным управлением газом, с дросселем

1. Установите рычаг газа в положение max N [ (d1/1).
2. Подтяните предохранительную рукоятку к верхней перекладине и удерживайте ее в этом положении (16) – предохранительная рукоятка не фиксируется.
3. Быстро вытяните стартерный трос, а затем дайте ему намотаться, медленно отпуска его (17).
4. После прогрева двигателя (прим. 15–20 секунд) установите рычаг газа в положение между min и max.

с дистанционным управлением газом, без праймера/дросселя

1. Установите рычаг газа в положение max (☐ 12/1).
2. Подтяните предохранительную рукоятку к верхней перекладине и удерживайте ее в этом положении (16) - предохранительная рукоятка не фиксируется.
3. Быстро вытяните стартерный трос, а затем дайте ему намотаться, медленно отпуска его (17).
4. После прогрева двигателя (прим. 15–20 секунд) установите рычаг газа в положение между min и max.

с дистанционным управлением газом, с праймером (16)

1. Установите рычаг газа в положение max (12/1).
2. 3 раза нажмите кнопку праймера с интервалом прим. 2 секунды (15). При температуре ниже 10 °C нажмите кнопку праймера 5 раз.
3. Подтяните предохранительную рукоятку к верхней перекладине и удерживайте ее в этом положении (16) - предохранительная рукоятка не фиксируется.
4. Быстро вытяните стартерный трос, а затем дайте ему намотаться, медленно отпуска его (17).
5. Как только двигатель заработает, переведите рычаг газа для достижения желаемого числа оборотов в положение между min и max.

Электрический пуск (опция)

Электрический пуск без праймера/дросселя (13)

1. Установите рычаг газа в положение "START" (13/1).

2. Подтяните предохранительную рукоятку к верхней перекладине и удерживайте ее в этом положении (16) – предохранительная рукоятка не фиксируется.

3. Поверните ключ зажигания в замке зажигания в краине правое положение (18).

4. Как только двигатель заработает, отпустите ключ зажигания (он вернется в положение „0“).
5. Установите рычаг газа в соответствии с нужным числом оборотов двигателя в положение между min и max.

Выключение двигателя

Устройство без ножевой муфты

1. Установите рычаг газа в положение min (12/2)
2. Отпустите предохранительную рукоятку ( 22).
3. Двигатель выключится.

Внимание - опасность тяжелых резаных ран!

Двигатель может двигаться по инерции. После выключения убедитесь, что двигатель остановился.

Колесный привод (опция) (20)

Внимание!

Подключайте редуктор только при работающем двигателе.

Включение колесного привода

1. Придавите вилку переключения передач редуктора к верхней перекладине и удерживайте (19) – вилка переключения передач не фиксируется.
2. Включается колесный привод.

Выключение колесного привода

1. Отпустите вилку переключения передач редуктора (21).
2. Колесный привод выключается.

Регулируемый редуктор (контроль скорости) (опция)

С помощью регулируемого редуктора можно плавно изменять скорость движения газонокосилки.

Внимание!

Нажимайте рычаг только во время работы двигателя.

Переключение при отсутствии привода может привести к повреждению приводного механизма.

■ Для более высокой скорости потяните рычаг (20) в направлении (20/2)

■ Для более низкой скорости потяните рычаг (20) в направлении (20/1)

Всегда приводите скорость движения в соответствие с текущим состоянием грунта и газона.

Техобслуживание и уход

Внимание! Опасность получения травм!

• Перед проведением любых работ по техобслуживанию и уходу всегда выключайте двигатель и извлекайте из гнезда штекер свечи зажигания.
• Двигатель может двигаться по инерции. После выключения убедитесь, что двигатель остановился.
• При техобслуживании ножей всегда надевайте рабочие перчатки!

Регулярно проверяйте приспособление для приема травы на предмет функционирования и износа
Очищайте устройство после каждого применения
■ Не обрызгивайте устройство водой Проникновение воды может привести к неполадкам (системы зажигания, карбюратора)
Регулярно проверяйте режущий нож на наличие повреждений
■ Всегда заменяйте неисправные глушители

Очистка косилки

В зависимости от изготовителя двигателя:

• карбюратор / воздушный фильтр должен быть направлен вверх (23)
  ■ свеча зажигания должна быть направлена вверх (124)

Соблюдайте руководство по эксплуатации от изготовителя двигателя!

Заточка и замена режущего ножа

■ Поручайте заточку / замену тупых или поврежденных режущих ножей только авторизованным специализированным предприятиям
■ Подточенные режущие ножи должны быть сбалансированы

Внимание!

Использование несбалансированных ножей ведет к слишком сильным вибрациям и повреждению косилки.

Зарядка стартерной батареи (опция)

Стартерная батарея не нуждается в техническом обслуживании и обычно заряжается косилкой. В особых случаях батарею должен заряжать пользователь:

■ Перед первым вводом косилки в эксплуатацию
■ При разрядке, перед перерывом на зиму или длительным простоем (> 6 месяцев)

Процесс зарядки:

1. Извлеките зарядное устройство из ящика аккумуляторной батареи.
2. Отсоедините кабель аккумулятора от кабеля двигателя (5).
3. Соедините кабель аккумулятора с кабелем зарядного устройства (26).
4. Подключите зарядное устройство к электросети. Напряжение электросети должно соответствовать рабочему напряжению зарядного устройства.

Время зарядки составляет около 36 часов. Используйте только оригинальное зарядное устройство из комплекта поставки.

Внимание!

• Заряжайте стартерную батарею только в сухом, хорошо проветриваемом помещении.
• Не используйте газонокосилку во время процесса зарядки.

Уход за двигателем

Замена моторного масла

1. Для сбора масла подготовьте подходящую емкость.
2. Полностью слейте масло через маслоналивное отверстие или откачайте.

Утилизируйте отработавшее масло двигателя без вреда для окружающей среды! Мы рекомендуем сдавать отработавшее масло в закрытой емкости в центр утилизации или сервисный центр.

Отработавшее масло

▪ не должно попасть в обычные отходы
- не должно попасть в канализацию или стоки
▪ не должно проливаться на землю

Замена воздушного фильтра

■ Соблюдайте указания изготовителя двигателя.

Замена свечи зажигания

■ Соблюдайте указания изготовителя двигателя.

Колесный привод (опция)

Регулировка троса Боудена

Если во время работы двигателя колесный привод больше не включается или не выключается, то необходимо дополнительно отрегулировать соответствующий трос Боудена.

Внимание!

Изменяйте положение троса Боудена только при выключенном двигателе.

1. Поверните элемент регулировки на тросе Боудена в направлении стрелки (27).
2. Для проверки настройки запустите двигатель и включите колесный привод.
3. Если колесный привод все еще не работает, передайте газонокосилку в сервис-центр или на авторизованное специализированное предприятие.

Смазка ведущей шестерни

Время от времени смазывайте ведущую шестерню на валу редуктора маслом в виде аэрозоля

Редуктор колесного привода не нуждается в техническом обслуживании.

Хранение

Внимание - опасность взрыва!

Не храните устройство в помещении, где используется открытое пламя или источники тепла.

■ Дайте двигателю остыть
■ Для уменьшения занимаемой площади во время хранения сложите верхнюю перекладину (28)
■ Храните инструмент в сухом месте, недоступном для детей и неуполномоченных лиц
■ Обеспечьте защиту стартерной батареи от морозов
Время от времени дозаряжайте стартерную батарею
■ Опорожните бензиновый бак
Извлеките штекер свечи зажигания из гнезда

Устранение неполадок

Внимание!

Нож и вал двигателя выравнивать нельзя.

Неполадка Решение
Двигатель не заводится	Залейте бензинУстановите рычаг газа в положение "Пуск"Включите дроссельПодведите скобу моторного выключателя к верхней поперечинеПроверьте свечи зажигания, при необходимости выполните заменуВыполните очистку воздушного фильтраДайте ножу косилки поработать вхолостуюПодзарядите стартерную батареюНачинайте работу со скошенной площади
Мощность двигателя снижается	Откорректируйте высоту стрижкиЗаточите / замените ножи косилкиОчистите канал выброса / устройствоВыполните очистку воздушного фильтраУ Уменьшите рабочую скорость
Не чистый разрез	Заточите / замените ножи косилкиОткорректируйте высоту стрижки
Приемник для травы заполняется недостаточно	Откорректируйте высоту стрижкиПодождите, пока газон не высохнетЗаточите / замените ножи косилкиОчистите решетку приемника для травыОчистите канал выброса / устройство
Колесный привод не работает	Измените положение троса БоуденаПоврежден клиновидный ременьОбратитесь в мастерскую по обслуживанию клиентовУдалите грязь из колесного привода, с зубчатого ремня и редуктораСмажьте муфты свободного хода (ведущая шестерня на валу редуктора) маслом в виде аэрозоля
Колеса не вращаются при включенном редукторе	Подтяните колесные винтыСтупица коленсисправнаПоврежден клиновидный ременьОбратитесь в мастерскую по обслуживанию клиентов
Устройство слишком сильно вибрирует	Проверьте нож косилки

При возникновении неполадок, которые не приведены в данной таблице или которые невозможно устранить самостоятельно, обратиться в один из сервисных центров нашей компании.

■ Специалист всегда должен выполнять следующие проверки при следующих обстоятельствах:

после наезда на препятствие
при внезапной остановке двигателя
при повреждении редуктора
при повреждении клиновидного ремня
при искривлении ножа
при искривлении вала двигателя

Ремонт

Ремонтные работы разрешено проводить только сотрудникам сервис-центров и авторизованных специализированных предприятий.

Декларация о соответствии стандартам ЕС

■ см. руководство по монтажу

Утилизация

Стартерные батареи с израсходованным или заканчивающимся зарядом или дефектные стартерные батареи запрещено утилизировать вместе с бытовыми отходами!

Инструмент, его упаковка и принадлежности изготовлены из материалов, подлежащих вторичной переработке, поэтому их следует утилизировать соответствующим образом.

Гарантия

Мы готовы устранить некоторые погрешности материала или изготовления в течение установленного законом срока давности предъявления претензии по качеству (путем ремонта или замены - по нашему усмотрению). Срок давности определяется законодательством страны, где был куплен инструмент.

Наши гарантийные обязательства действительны только в следующих случаях:

■ При надлежащем обращении с инструментом
■ При соблюдении руководства по эксплуатации
■ При использовании оригинальных запасных частей

Гарантия теряет силу в следующих случаях:

■ При попытке починить инструмент
■ При внесении изменений в конструкцию инструмента
■ При ненадлежащем использовании инструмента (например, в промышленных или коммунальных целях)

Гарантия не распространяется на:

■ Повреждения лакового покрытия, возникшие по причине нормального износа
Изнашиваемые детали, отмеченные рамкой XXX XXX (X) на карте запасных частей
Двигатели внутреннего сгорания – На них распространяются отдельные гарантийные обязательства соответствующего производителя двигателей

В случае, требующем предоставления гарантии, пожалуйста, обратитесь с данным гарантийным письмом и чеком, подтверждающим покупку, к Вашему дилеру или в ближайший авторизованный сервисный центр. Данные гарантийные обязательства не распространяются на определенный законом порядок предъявления покупателем претензий по качеству к продавцу.

без дистанционного управления газом, с дросселем

Дроссель Вкл.

Выкл.

1. Установите дроссель в позицию 1 (13/1).
2. Подтяните предохранительную рукоятку к верхней перекладине и удерживайте ее в этом положении (17) – предохранительная рукоятка не фиксируется.
3. Быстро вытяните стартерный трос, а затем дайте ему намотаться, медленно отпуска его (18).
4. После прогрева двигателя (прим. 15–20 секунд) установите дроссель в положение 2 (13/2).

Настройка двигателя фиксированная. Регулирование числа оборотов невозможно.

без дистанционного управления газом, с праймером (16)

1. 3 раза нажмите кнопку праймера с интервалом прим. 2 секунды (16). При температуре ниже 10 °C нажмите кнопку праймера 5 раз.
2. Подтяните предохранительную рукоятку к верхней перекладине и удерживайте ее в этом положении (17) – предохранительная рукоятка не фиксируется.
3. Быстро вытяните стартерный трос, а затем дайте ему намотаться, медленно отпуска его (18).

Настройка двигателя фиксированная. Регулирование числа оборотов невозможно.

без дистанционного управления газом, без праймера/дросселя

1. Подтяните предохранительную рукоятку к верхней перекладине и удерживайте ее в этом положении (17) – предохранительная рукоятка не фиксируется.

2. Быстро вытяните стартерный трос, а затем дайте ему намотаться, медленно отпуска его (18).

Настройка двигателя фиксированная. Регулирование числа оборотов невозможно.

Описание на продукта 284

Описание на продукта

Предупреждение – опасност от пожар!

Пускане в експлоатация

Внимание!

Осова настройка или централна настройка (2, 3)

Стартиране на мотора

■ Стартирайте машината в ниска трева

Ръчно стартиране

Придушница Включена Исклучена
