HASZNÁLATI ÚTMUTATÓ Highline 523 SP AL-KO

Üzembe helyezés előtt olvassa el ezt a használati utasítást. Ez feltétlenül szükséges a biztonságos munkavégzéshez és a hibamentes kezeléshez. A használat előtt ismerje meg a gép kezelőelemeit és használati módját.

■ Tartsa be a jelen dokumentációban és a készüléken olvasható biztonsági és figyelmeztető utasításokat.

A használati utasítást örizze meg és adja tovább a későbbi használónak.

Jelmagyarázat

Figyelem!

A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sérülést és / vagy vagyoni kárt.

Különleges információk a jobb érthetőség és kezelés érdekében.

A fényképezőgép szimbólum ábrákra utal.

Tartalomjegyzék

A kézikönyvröl.... 164

Termékleírás 164

Biztonsági és védőeszközök 164

Biztonsági utasítások 166

Összeszerelés 167

Tankolás 167

Üzembe helyezés 168

Elektromos indítás (opcionális) 171

Karbantartás és ápolás 172

Tárolás....173

Javítás 173

Ártalmatlanítás....173

Segítség meghibásodás esetén 174

Garancia....175

EU megfelelőségi nyilatkozat 175

Termékleírás

Jelen dokumentáció benzinmotoros fünyírók különböző modelljeiről nyújt tájékoztatást. Egyes modellek fügyűjtő dobozzal és/vagy kiegészítőleg talajtakaró funkcióval vannak ellátva.

Azonosítsa saját fűnyíró modelljét a termék képei és a különböző funkciók leírása alapján.

Rendeltetésszerű használat

Ez a készülék gyepszőnyeg nyírására készült privát használatra és kizárólag száraz gyepen alkalmazható.

Minden más, ettől eltérő alkalmazás nem tekinthető rendeltetésszerűnek.

Lehetséges hibás használat

Ez a fünyíró nem használható közterületeken, parkokban, sport létesítményekben, valamint a mező- és erdőgazdaságban
A biztonsági berendezéseket nem szabad leszerelni, vagy hatályon kívül helyezni
■ Ne használja a készüléket esőben, vagy nedves gyepen
■ A készüléket tilos ipari célokra használni

Biztonsági és védőeszközök

Figyelem - Sérülésveszély!

A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni!

Biztonsági kengyel

A készülék egy biztonsági kengyellel van felszerelve. Veszélyhelyzetben a biztonsági kengyelt engedje el!

A fünyírókés leáll
A motor leáll

Védőlemez

A védőlemez a kirepülő tárgyaktól védi a felhasználót.

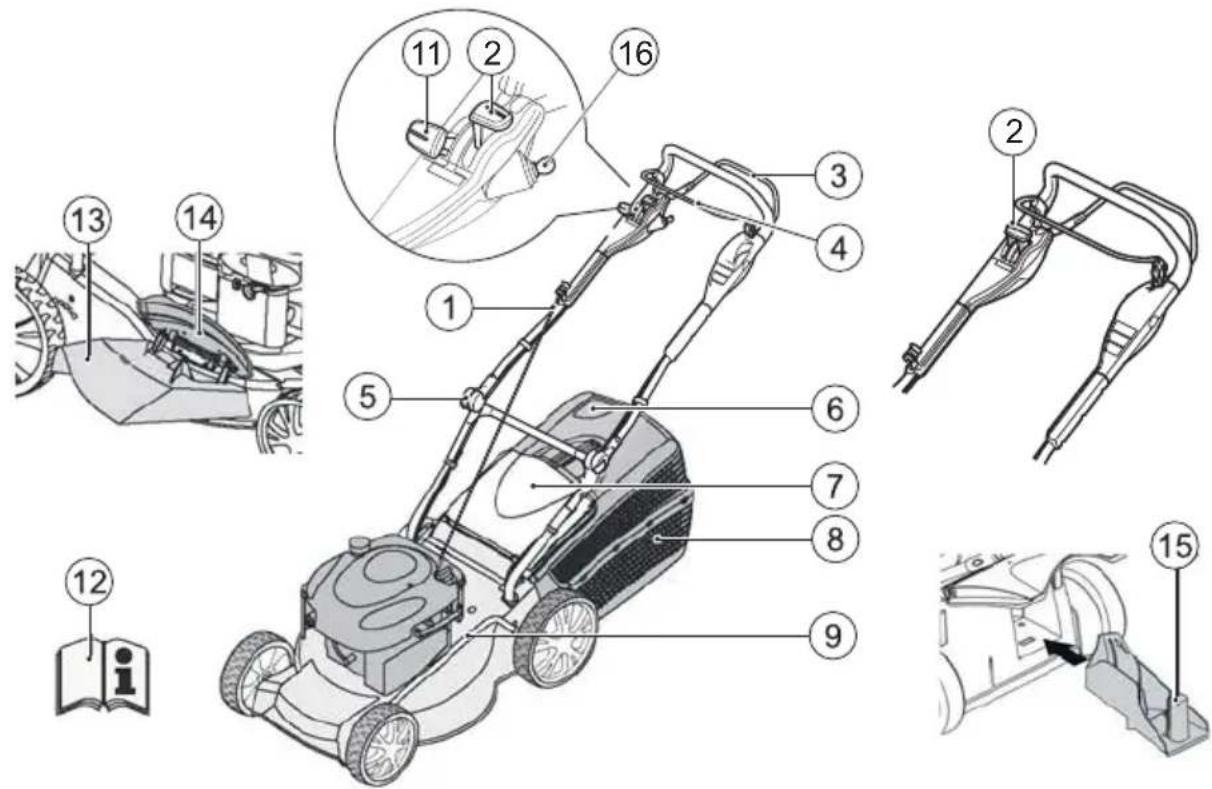

1 Indítókötél 9 Vágási magasság állítása*
2 Indítás, leállítás* 11 Variátor hajtás*
3 Kerékmeghajtás* 12 Használati útmutató
4 Biztonsági kengyel 13 Kidobó betét*
5 Ergonomikus magasságállítás* 14 Zárófedél*
6 Töltöttségmérő* 15 Molcsozó/talajtakaró szett*
7 Védőlemez* 16 Gyújtás elektromos indítású
8 F úgyűjtő doboz*

A készüléken látható jelzések

	Figyelem!Legyen nagyon óvatos használat közben.		A vágóeszközön történő munka előtt húzza le a gyújtógyertya csatlakozóját!
	Üzembe helyezés előtt olvassa el a használati útmutatót!
	Harmadik személy nem tartózkodhat a veszélyes területen!
	Tartsa távol a kezét és a lábát a vágóeszköztől!
	Tartson távolságot a veszélyzónától.

Kiegészítő szimbólumok az elektromos indítóval felszerelt készülékeknél

Figyelem! Áramütés veszélye.

Tartsa távol a csatlakozó vezetéket a fünyírókésektől.

A készüléket karbantartási munkálatok előtt, vagy sérült tápkábel esetén mindig válassza le az elektromos hálózatról.

Biztonsági utasítások

Figyelem!

A gépet csak müszakilag kifogástalan állapotban szabad használni!

Figyelem - Sérülésveszély!

A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni!

Figyelem - Égésveszély!

A feltankolt gépet ne tárolja olyan épületben, ahol a benzingőzök nyílt lánggal, vagy szikrával érintkezhetnek!

A motor, kipufogó, akkumulátortartó és üzemanyagtank környékét tartsa távol fűnyesedéktől, benzintől és olajtól.

■ Harmadik személy nem tartózkodhat a veszélyes területen
■ Esetleges személyi és vagyoni sérülésekért a gép vezetője, illetve felhasználója a felelős

■ Gyerekek vagy a használati utasítást nem ismerő személyek a készüléket nem használhatják
■ Vegye figyelembe a kezelő személy életkorára vonatkozó helyi szabályozásokat
■ Ne használja a készüléket alkohol, drog vagy gyógyszerek fogyasztása után
■ Viseljen a célnak megfelelő munkaruhát

Hosszú nadrágot
Zárt és csúszásbiztos lábbelit
Hallásvédő eszközt

■ Lejtön történő munka során

■ mindig ügyeljen a biztos állásra
mindig keresztbe nyírja a lejtön a füvet, soha ne fel-le irányban

ne nyírja a füvet 20°-nál nagyobb dőlésszögű lejtön

■ forduláskor legyen nagyon óvatos

Csak megfelelő természetes napfény, vagy mesterséges megvilágítás mellett dolgozzon
A testét, végtagjait és ruházatát tartsa a vágókéstől távol
■ Vegye figyelembe az üzemidöre vonatkozó országspecifi kus rendelkezéseket
■ Ne hagyja felügyelet nélkül az üzemben lévő készüléket
■ Mindig csak éles fünyíró késsel vágja a füvet

A készüléket soha ne üzemeltesse sérült védőberendezésekkel / védőrácsokkal
A készüléket soha ne üzemeltesse teljesen felszerelt védőberendezések nélkül (pl.: védőlemez, fügyűjtő berendezések)

Ellenőrizze a készüléket minden használat előtt, hogy nem sérült-e, az esetlegesen sérült alkatrészeket pedig az ismételt használat előtt cseréltesse ki
- Állítsa le a motort, várja meg míg nyugalmi helyzetbe áll és húzza le a gyertyapipát

ha magára hagyja a készüléket
- meghibásodások fellépése esetén
a lokkolás kioldása elött

az eltömödések megszüntetése előtt

■ az idegen testekkel történt érintkezés után
ha üzemzavarok és szokatlan vibrációk észlelhetők a készüléken

Keressen látható sérüléseket a fűnyrón és hajtsa végre a szükséges javítási munkálatokat, mielőtt újra dolgozna a fűnyíróval.

■ Helyezze vissza a gyertyapipát és indítsa el a motort

a hiba elhárítása (lásd a hibakeresési) és a készülék ellenőrzése után
a készülék megtisztítása után

Gondosan ellenőrizze fűnyírás előtt a nyírni kívánt területet, és távolítson el minden idegen tárgyat

Különös óvatossággal járjon el amikor megfordul a fünyíróval, vagy amikor a fünyírót magához húzza
■ Ne tolja át a fünyírót akadályokon (pl. faágak, gyökerek)

A fünyesedéket csak teljesen leállt motor mellett távolítsa el

- Állítsa le a motort / fünyíró kést, amikor egy olyan területet keresztez, ahol nem szeretné lenyírni a füvet

A készüléket soha ne emelje meg vagy hordozza járó motor mellett

■ Ne egyen vagy igyon a benzin vagy motorolaj be- töltésekor

■ Ne lélegezze be a benzingőzt

■ A készüléket lépésben vezesse

A használat előtt ellenőrizze az anyák, csavarok és csapszegek rögzítettségét

Összeszerelés

Kövesse a mellékelt szerelési útmutatót.

Figyelem!

A készüléket csak teljes összeszerelése után szabad üzemeltetni.

Tankolás

Üzembe helyezés előtt fel kell tankolnia a fünyírót.

Vigyázat - égésveszély!

A benzin és olaj fokoottan tüzveszélyes anyagok!

Mindig be kell tartani a csomagolásban megtalálható, a motorgyártó által összeállított kezelési útmutatót.

Üzemanyag

	Benzin Motorolaj
Típusok	normál, ólommentes benzin	lásd a motorgyártó utasításait
Töltési mennyiség	lásd a motorgyártó utasításait	kb. 0,6 l

Biztonság

Figyelmeztetés!

Tilos a motort zárt helyiségben járatni. Mérgezésveszély!

■ Benzint és olajat kizárólag az erre a célra tervezett tárolókban tartson
A benzint és olajat kizárólag hideg motor mellett, a szabadban töltsön be, vagy eresszen le
Járó motor mellett tilos a benzin, vagy olaj betöltése
■ Ne töltse túl a tankot (A benzin kifolyhat a tágulás következtében)
■ Tankolás közben tilos a dohányzás
■ A tanksapkát járó vagy forró motor esetén tilos kinyitni
■ A sérült tartályt vagy tanksapkát ki kell cserélni
■ A tanksapkát szorosan le kell zárni
■ Ha kifolyt a benzin:

ne indítsa el a motort
■ ne kísérelje meg működtetni a gyújtást
■ tisztítsa meg a készüléket

■ Ha kifolyt a motorolaj:

ne indítsa el a motort
a kifutott motorolajat olajmegkötő szerrel vagy ronggyal itassa fel és szakszerűen ártalmatlanítsa
■ tisztítsa meg a készüléket

A fáradt olajat tilos

■ kidobni a hulladékkal együtt
■ a csatornába, lefolyóba vagy a földre önteni

Javasoljuk, hogy a fáradt olajat zárt tartályban juttassa el az újrahasznosító szervezethez vagy adja le valamelyik ügyfélszolgálaton.

Benzin betöltése

1. Tekerje le a tanksapkát, és tegye tiszta helyre.
2. A benzint tölcsér segítségével töltse be.
3. A tank betöltő nyílást zárja vissza szorosra és tisztítsa le.

Motorolaj betöltése

1. Csavarozza le az olajbetöltő nyílás fedelét, és tegye tiszta helyre.
2. Az olajat tölcsér segítségével töltse be.
3. Az olajbetöltő nyílást zárja vissza szorosra és tisztítsa le.

Üzembe helyezés

Figyelem!

Laza, sérült vagy kopott késsel és/vagy rögzítőelemekkel a készüléket tilos kezelni. Minden egyes üzembe vétel előtt végezze el az ellenőrzést szemrevételezéssel.

A fényképezőgép szimbólum a következő oldalakon az ábrákra utal, 4. oldal – 7.

Vágási magasság beállítása

Figyelem - Sérülésveszély!

A vágási magasságot kizárólag lekapcsolt motor és nyugvó helyzetben lévő vágókések mellett végezze el.

• Az összes kereket állítsa azonos vágási magasságra.
• A vágási magasság állításának lehetősége modellfüggő.

Tengelyállítás vagy központi állítás (2)

1. Nyomja a kioldó kart oldalra és tartsa úgy.
2. Tolja a kart jobbra vagy balra a kívánt vágási magasság eléréshez.
3. Hagyja a kart, hogy beugorjon a helyére.
4. Ügyeljen rá, hogy minden keréknél egyforma magasságot állítson be.

Fünyírás fügyűjtő dobozzal

Figyelem - Sérülésveszély!

A fügyűjtő dobozt kizárólag álló motor és nyugalmi helyzetben lévő vágókések mellett helyezze fel, vagy vegye le.

1. Hajtsa fel a védőlemezt és akassza be a fügyűjtő dobozt a tartójába (6).

Töltöttség jelző

A töltöttség jelzőt a légáramlat egyre feljebb tolja fünyírás közben (5a).

Amikor a fügyűjtő doboz megtelik, a töltöttség jelző a dobozon jelenik meg (5b). A fügyűjtő dobozt ki kell üríteni.

A fügyüjtő doboz kiürítése

1. Emelje fel a védőlemezt.
2. Akassza ki a fügyűjtő dobozt és vegye le hátrafelé (6).
3. A fügyüjtő doboz kiürítése.
4. Hajtsa fel a védőlemezt és akassza be a fügyűjtő dobozt a tartójába (6).

Fünyírás fügyűjtő doboz nélkül

Figyelem!

Kizárólag akkor nyírja a füvet fügyűjtő doboz nélkül, ha a védőlemez forgó rugója üzemképes.

A védőlemez a rugó erejének köszönhetően így felfekszik a fűnyíró házra. A fűnyesedék így hátul, alul kerül kidobásra.

Talajtakarás mulcsolóval (opcionális)

Mulcsolás során a fünyesedéket a fünyíró nem gyűjti össze, hanem a gyepen hagyja. A talajtakarás megvédi a talajt a kiszáradástól és értékes tápanyagokkal látja el.

A legjobb eredményeket a fü rendszers, kb. 2 cm-esre nyírásával érheti el. Csak a puha levélszövettel rendelkező fiatal fü rohad el gyorsan.

■ Fúmagasság mulcsolás előtt: Maximum 8 cm

■ Fümagasság mulcsolás után: Legalább 4 cm

Lépési sebességét igazítsa a mulcsoláshoz, ne menjen túl gyorsan.

Mulcsoló készlet felhelyezése

Figyelem - Sérülésveszély!

A mulcsoló szettet kizárólag álló motor és nyugalmi helyzetben lévő vágokések mellett helyezze fel, vagy vegye le.

1. Vegye le a fügyüjtő dobozt ( 6).

2. Hajtsa fel a védő lemezt és helyezze be a mulcsoló készletet a fúkidobó aknába (7).

A zárnak be kell kattannia.

Amennyiben a mulcsoló készlet nem kattan be a helyére, mind a mulcsoló, mind a vágókés megsérülhet.

A mulcsoló készlet eltávolítása

1. Emelje fel a védőlemezt.
2. Oldja ki a mulcsoló készlet zárját ( 8/1).
3. Húzza ki a mulcsoló készletet ( 8/2).

Fünyírás oldalsó kidobással (opcionális)

Figyelem - Sérülésveszély!

Az oldalsó kidobót kizárólag álló motor és nyugalmi helyzetben lévő vágókések mellett helyezze fel, vagy vegye le.

Oldalsó kidobó felhelyezése

1. Távolítsa el a fügyűjtő dobozt és helyezze be a mulcsoló készletet.
2. Az oldalsó kidobó fedelét hajtsa fel és tartsa úgy (9/1).
3. Helyezze be az oldalsó kidobó csatornát ( 9/2).
4. Lassan hajtsa le a fedelet. A fedél biztosítja, hogy a csatorna ne eshessen ki.

Oldalsó kidobó eltávolítása

1. Az oldalsó kidobó fedelét hajtsa fel és tartsa úgy (9/1).
2. Nyissa fel az oldalsó fedelet és távolítsa el az oldalsó kidobót (9/2).

Fogó magasság beállítása (opcionális)

Kapocsállítás

1. Tartsa szorosan a nyelet és oldja ki mindkét kapcsot (10).
2. Állítsa a nyelet a kívánt pozícióba.
3. Zárja a kapcsokat.

A motor beindítása

Vigyázat - Mérgezésveszély!

Tilos a motort zárt helyiségben járatni.

Figyelem - Sérülésveszély!

Ne döntse meg a készüléket az indítás során.

• A motort kizárólag felszerelt kés esetén indítsa be (a kés lendítő tömegként szolgál)
• Üzemmeleg motor indítása esetén a szivattyút vagy a manuális benzinadagoló gombot NE használja
• Ne módosítsa a szabályozó beállításokat a motoron

A készüléket ne indítsa el, amennyiben a kidobócsatorna végére az alábbi alkatrészek egyike nincs felszerelve:

Fügyüjtő doboz

Védőlemez

Mulcsoló készlet

Az indító kapcsolót különös gondossággal kezelje, a gyártói utasításoknak megfelelően

- Ügyeljen rá, hogy megfelelő távolság legyen lábai és a vágókések között

■ A készüléket alacsony füben indítsa be

Manuális indítás

gáz távvezérléssel, szivatóval

1. Állítsa a gázkart max 📋[állásba (1/1).
2. Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (16) – A biztonsági kengyel nem kattan be.
3. Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (17).
4. A motor bemelegedése után (kb. 15–20 másodperc) állítsa a gázkart min és max állások közé.

gáz távvezérlővel, manuális benzinadagoló/szivató nélkül

1. Állítsa a gázkart max állásba ( 12/1).
2. Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (16) – A biztonsági kengyel nem kattan be.
3. Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (17).
4. A motor bemelegedése után (kb. 15–20 másodperc) állítsa a gázkart min és max állások közé.

Manuális indítás

gáz távvezérlés nélkül, szivatóval

Szivató Be

Ki

1. Állítsa a szivatót 1 állásba (13/1).
2. Húzza a biztonsági kengyelta felső fogantyúhoz és rögzítse (17) – A biztonsági kengyel nem kattan be.
3. Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (18).
4. A motor bemelegedése után (kb. 15–20 másodperc) állítsa a szivatót 2. állásba (3/2).

A motor előre meghatározott adagolóbeállítással rendelkezik. Ezért nem lehetséges a fordulatszám szabályozása.

gáz távvezérlő nélkül, manuális benzinadagoló gombbal (16)

1. Nyomja meg a manuális benzinadagoló gombot 3-szor kb. 2 másodpercenként (16). 10°C alatti hőmérséklet esetén 5-ször nyomja meg a manuális adagológombot.
2. Húzza a biztonsági lengyelt a felső fogantyúhoz és rögzítse (17) – A biztonsági kengyel nem kattan be.
3. Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (18).

A motor előre meghatározott adagolóbeállítással rendelkezik. Ezért nem lehetséges a fordulatszám szabályozása.

gáz távvezérlő, manuális benzinadagoló/szivató nélkül

1. Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (17) – A biztonsági kengyel nem kattan be.
2. Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (18).

gáz távvezérlővel, manuális benzinadagoló gombbal (16)

1. Állítsa a gázkart max állásba ( 12/1).
2. Nyomja meg a manuális benzinadagoló gombot 3-szor kb. 2 másodpercenként (d5). 10°C alatti hőmérséklet esetén 5-ször nyomja meg a manuális adagológombot
3. Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (16) – A biztonsági kengyel nem kattan be.
4. Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (17).
5. Amint a motor jár, a gázkart állítsa a kívánt motor fordulatszám elérése érdekében min és max állás közé.

Elektromos indítás (opcionális)

Elektromos indítás manuális benzinadagoló / szivató nélkül (13)

1. Állítsa a gázkart „START“ állásba ( 13/1).
2. Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (16) – A biztonsági kengyel nem kattan be.
3. Tekerje a gyújtáskulcsot a gyújtászárban teljesen jobbra (18).
4. Amint a motor jár, engedje el a gyújtáskulcsot (ami visszaugrik „0“ állásba).
5. A gázkart a kívánt fordulatszám fi gyelembevételével állítsa min és max állás közé.

A motor kikapcsolása

Késkapcsoló nélküli készülék

1. Állítsa a gázkart min állásba ( 12/2).
2. Engedje el a biztonsági kengyelt ( 22).
3. A motor kikapcsol.

Figyelem, súlyos vágási sérülés veszélye!

A motor leállítás után még forogha. Kikapcsolás után győződjön meg róla, hogy a motor áll.

Kerék meghajtás (opcionális) (20)

Figyelem!

A meghajtást csak járó motor mellett kapcsolja be.

Kerékmeghajtás bekapcsolása

1. Nyomja a meghajtás kapcsoló kengyelt a felső fogantyú felé és tartsa úgy (19) – a meghajtás kapcsoló zár nem kattan be.
2. A kerékmeghajtás bekapcsol.

Kerékmeghajtás kikapcsolása

1. Engedje el a meghajtás kapcsoló zárat ( 21).
2. A kerékmeghajtás kikapcsol.

Variátor hajtás (sebességvezérlés) (opcionális)

A variátor hajtással a fünyíró menetsebessége fokozatmentesen állítható.

Figyelem!

A kart kizárólag járó motor mellett üzemeltesse. Motorhajtás nélküli bekapcsolás esetén károsodhat a meghajtási mechanizmus.

■ Nagyobb sebesség eléréshez a karó (20) húzza (20/2) irányba
Alacsonyabb sebesség eléréshez a kart(20) húzza (20/1) irányba

A menetsebességet mindig az aktuális talaj- és gyepviszonyoknak megfelelően állítsa be.

Karbantartás és ápolás

Figyelem - Sérülésveszély!

• Minden karbantartási és ápolási munka előtt állítsa le a motort és húzza le a gyertyapipát.
• A motor leállítás után még foroghat. Kikapcsolás után győződjön meg róla, hogy a motor áll.
• A vágókés karbantartása és ápolása közben mindig viseljen védőkesztyűt!

A fügyűjtő berendezést rendszeresen ellenőrizze működőképesség és kopás szempontjából

■ Tisztítsa meg a készüléket minden használat után
■ Ne locsolja le a készüléket vízzel, a behatoló víz meghibásodásokhoz vezethet (gyújtóberendezés, porlasztó)

■ Rendszeresen ellenőrizze, hogy nem sérült-e a vágókés

■ A hibás kipufogót mindig cserélje ki

Fünyíró megdöntése

Motorgyártótól függen:

■ a porlasztónak / légszűrőnek felfelé kell mutatnia (23)

■ a gyújtógyertyának felfelé kell néznie (24)

Vegye fi gyelembe a motorgyártó használati útmutatóját!

Élezze / cserélje ki a fünyíró kést

A tompa, sérült fünyíró késeket kizárólag szervizzel vagy arra feljogosított szaküzemben éleztesse/ újíttassa fel
■ Az utólag élezett késeket ki kell egyensúlyozni

Figyelem!

A ki nem egyensúlyozott kések vibrációhoz és a fünyíró sérüléséhez vezethetnek.

Indító akkumulátor töltése (opcionális)

Az indító akkumulátor karbantartást nem igényel és normál esetben a fűnyíró tölti. Különleges esetekben az akkumulátort a felhasználónak kell feltöltenie:

■ A fünyíró első üzembe helyezése előtt
Kisütéskor, téli szünet előtt vagy hosszabb álláíi idő esetén (> 6 hónap)

Töltés menete:

1. Vegye ki a töltöt az akkumulátor dobozából.
2. Válassza le az akkukábelt a motorkábelröl ( 26).
3. Kösse össze az akkukábelt a töltő kábellel (26).
4. Csatlakoztassa a töltöt az elektromos hálózatra. Az elektromos hálózatban uralkodó feszültség meg kell egyezzen a töltöberendezés üzemi feszültségével.

A töltési idő kb. 36 óra.

Csak a mellékelt eredeti töltöberendezést használja.

Figyelem!

• Az indító akkumulátort csak száraz, jól szellőzött helyiségekben töltse.
• A fünyírót ne helyezze üzembe a töltési folyamat alatt.

Motor karbantartása

Motorolaj cseréje

1. Az olaj felfogására megfelelő tartályt készítsen elő.
2. Eressze le, vagy szívja le az olajat teljesen az olaj betöltő nyíláson keresztül.

A használt motorolajat környezetbarát módon ártalmatlanítsa!

Javasoljuk, hogy a fáradt olajat zárt tartályban juttassa el az újrahasznosító szervezethez vagy adja le valamelyik ügyfélszolgálaton.

A fáradt olajat tilos

• kidobni a hulladékkal együtt
• kiönteni csatornába vagy lefolyóba
• kiönteni a földre

Légszűrő cseréje

■ tartsa be a motorgyártó utasításait

Gyújtógyertya cseréje

■ tartsa be a motorgyártó utasításait

Kerék meghajtás (opcionális)

Állítsa be a bowdent

Amennyiben járó motor mellett a kerékmeghajtás már nem lenne be, vagy kikapcsolható, a megfelelő bowdenen állítani kell.

Figyelem!

A bowdent csak kikapcsolt motor mellett állítsa.

1. Tekerje a bowden állító részét a nyíl irányába (27).
2. A beállítás ellenőrzéséhez indítsa el a motort és kapcsolja be a kerék meghajtást.
3. Amennyiben a kerékmeghajtás továbbra sem üzemel, a fünyírót vigye a szakszervizbe, vagy felhatalmazott javító üzembe.

Az indítófogaskerék beolajozása

Az indítófogaskereket a meghajtó tengelyen időről időre olajozza be permetezett olajjal
A kerékmeghajtás hajtása karbantartást nem igényel.

Tárolás

Figyelem - Robbanásveszély!

Ne tárolja a készüléket nyílt láng, vagy hőforrások közelében.

■ Hagyja kihülni a motort
A helytakarékos tároláshoz csukja össze a felső nyelet. (28)
A készüléket száraz, gyermekek és illetéktelen személyek számára nem hozzáférhető helyen tárolja
■ Az indító akkumulátort fagymentes helyen tárolja
■ Az indító akkumulátort időnként töltse újra
■ Engedje le a benzintankot
■ Húzza le a gyertyapipát

Javítás

Javítási munkálatokat kizárólag a szakszerviz, vagy felhatalmazott javító üzem végezhet.

Ártalmatlanítás

Az elhasználódott készülékeket, elemeket vagy akkumulátorokat ne dobja a háztartsái hulladék közé!

A csomagolás, a készülék és a tartozékok újrahasznosítható anyagokból készültek, és ennek megfelelően kell selejtezni azokat.

Segítség meghibásodás esetén

Figyelem!

A kést és a motortengelyt nem szabad kiigazítani.

Meghibásodás Megoldás
A motor nem indul • Töltse fel benzinnel• Állítsa a gázkart „Start“ állásba• Kapcsolja be a szivatót• A motor kapcsolókengyelét nyomja a fogantyúhoz• Ellenőrizze, szükség esetén cserélje ki a gyújtógyertyákat• Tisztítsa meg a légszűrőt• Forgassa meg szabadon a fűnyíró kést• Töltse utólag az indító akkumulátort• Már lenyírt felületen kezdje
A motor teljesítménye csökken	• Állítson a vágási magasságon• Éleztesse / újíttassa fel a fűnyíró kést• Tisztítsa meg a kidobó csatornát / házat• Tisztítsa meg a légszűrőt• Csökkentse a munkasebességet
Nem tiszta vágás	• Éleztesse / újíttassa fel a fűnyíró kést• Állítson a vágási magasságon
A fügyűjtő kosár nem megfelelően töltődik fel	• Állítson a vágási magasságon• Hagyja a gyepet megszáradni• Éleztesse / újíttassa fel a fűnyíró kést• Tisztítsa meg a fügyűjtő doboz rácsátTisztítsa meg a kidobó csatornát / házat
A kerékmeghajtás nem működik	• Állítson a bowdenen• Sérült az ékszíj• Keressen fel egy ügyfélszolgálati műhelyt• Távolítsa el a szennyeződést a kerékmeghajtásról, fogasszíjról és meghajtásról• A szabadon futó részeket (meghajtó fogaskerék a hajtótengelyen) olajozza be olajpermettel
A kerekek nem forognak bekapcsolt hajtómű mellett	• Húzza meg a kerékcsavarokat• A kerékagy sérült• Sérült az ékszíj• Keressen fel egy ügyfélszolgálati műhelyt
A készülék szokatlanul erősen vibrál	• Ellenőrizze a fűnyíró kést

Olyan hibák esetén, amelyek nem szerepelnek a táblázatban, illetve amelyeket saját maga nem tud elhárítani, forduljon illetékes ügyfélszolgálatunkhoz.

■ Szakember által történő felülvizsgálat minden esetben sztükséges:

■ akadályra történő ráhajtás után
■ a motor hirtelen leállása esetén
- meghajtási károk esetén
ha tönkrement az ékszíj
ha meghajlik a kés
■ elhajlott motortengely esetén

EU megfelelőségi nyilatkozat

■ lásd a szerelési útmutatót

Garancia

A készülék esetleges anyag-, illetve gyártási hibáit a szavatosság törvényes elévülési idején belül, saját választásunknak megfelelően javítéssal vagy pótalkatrész biztosításával háritjuk el. Az elévülési idő vonatkozásában annak az országnak a törévenyei az irányadók, amelyben a készüléket megvásárolták.

A garancia érvényes, ha: A garancia nem érvényes, ha:

■ A készüléket szakszerűen használták
■ Betartották a használati utasítást
■ Eredeti pótalkatrészeket használtak

■ A készüléket sajátkezűleg javították

■ A készülék műszaki jellemzői megváltoztak

A készüléket nem rendeltetésszerűen használták (pl. ipari vagy kommunális célú hasznosítás esetén)

A garancia nem vonatkozik a következőkre:

■ A lakkozás normál használatból eredő sérülései
■ Kopásnak kitett alkatrészek, amelyek a pótalkatrész-kártyán bekeretezett számmal vannak jelölve XXX XXX (X)
Belsőégésű motorok – Ezekre az adott motor gyártója által kiadott külön garanciavállalás érvényes

Garanciális esetben kérjük, hogy ezzel a garanciavállalási nyilatkozattal és a vásárláskor kapott számlával forduljon az üzlethez, ahol a vásárlás történt, vagy a legközelebbi ügyfélszolgálathoz. Ez a garanciavállalás a vásárlónak az eladóval szemben támasztott törvényes szavatossági igényét nem érinti.

Om denne vejledning
