РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ M50 SJCAM

Руководство пользователя

Пожалуйста, внимательно прочтите руководство пользователя перед первым использованием камеры.

Руководство по безопасности

1. Этот продукт является высокоточным инструментом, не роняйте его и не ударяйте.
2. Не приближайте этот продукт к объектам с сильным магнитным полем, таким как магниты или двигатели, и избегайте размещения этого продукта рядом с Объекты с сильным беспроводным набором номера, чтобы избежать неисправности продукта или повреждения изображения / звука, которые могут быть вызваны сильными магнитными полями и беспроводным набором номера.
3. Не подвергайте этот продукт воздействию высоких температур или прямых солнечных лучей в течение длительного времени.
4. Пожалуйста, выберите стандартную марку TF-карты, нестандартные фирменные карты не могут гарантировать нормальную работу.
5. Не приближайте TF-карту к объектам с сильными магнитными полями, чтобы не потерять данные, хранящиеся на карте.
   6.Этот продукт может использовать сухие батареи или аккумуляторные батареи.

Пожалуйста, проверьте положительный и отрицательный полюса батареи. Не разбирайте и не сжигайте батарею. Используйте вместе батарейки или батарейки разных типов, чтобы избежать утечки или взрыва батарей.

1. Поместите этот продукт в прохладное, сухое и непыльное место.

Пожалуйста, выберите официальный пункт сбора, чтобы утилизировать этот продукт или его батарею, и не выбрасывайте их вместе с мусором.

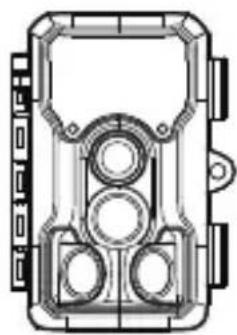

1. Ушко для шнурка 2. Замочная скважина 3. 1/4 гайки 4. Кнопка блокировки
2. Порт источника питания 6. Инфракрасный свет 7. Фоточувствительный
3. Микрофон 9. Световой индикатор 10. Камера
4. (Главный) датчик 12. (Дополнительный) датчик

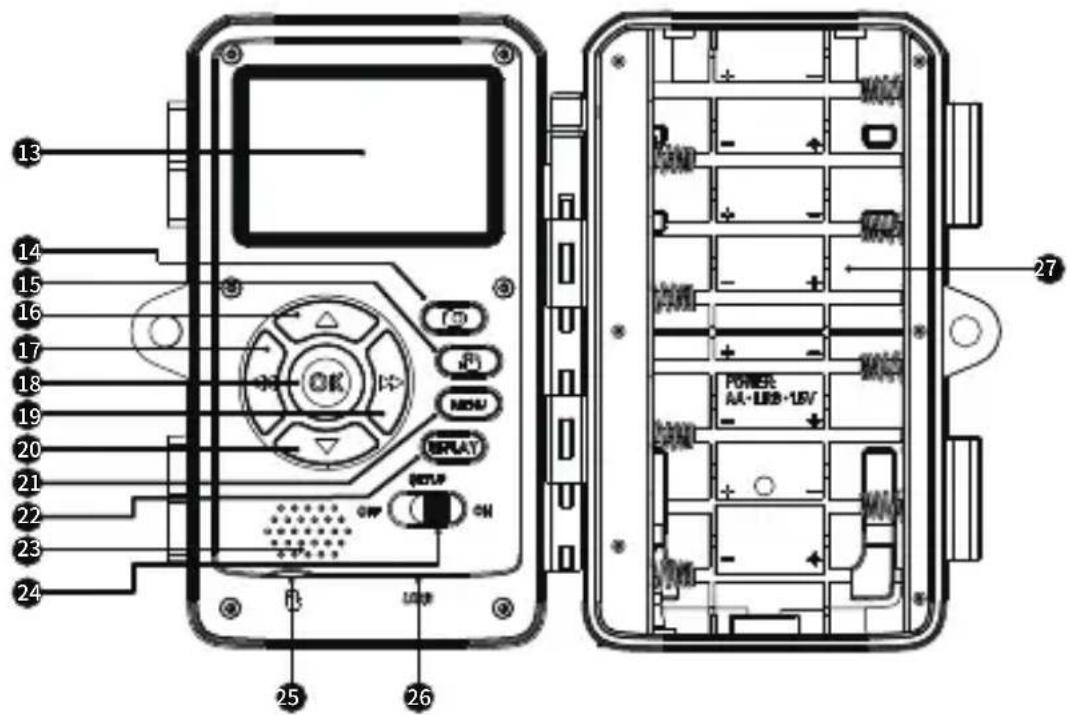

1. Экран 14. Кнопка камеры 15. Кнопка видео 16. Стрелка вверх
2. Левая кнопка 18. Кнопка ОК 19. Щелкните правой кнопкой мыши
3. Стрелка вниз 21. Кнопка МЕНЮ 22. Кнопка REPLAY 23. Рупор
4. Тумблер (ВЫКЛ. / НАСТРОЙКА / ВКЛ.) 25. гнездо для карты TF
5. USB-порт 27. Батарейный отсек.

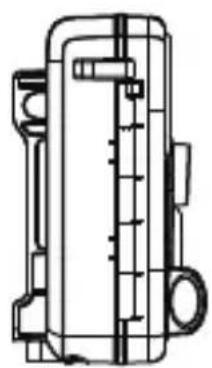

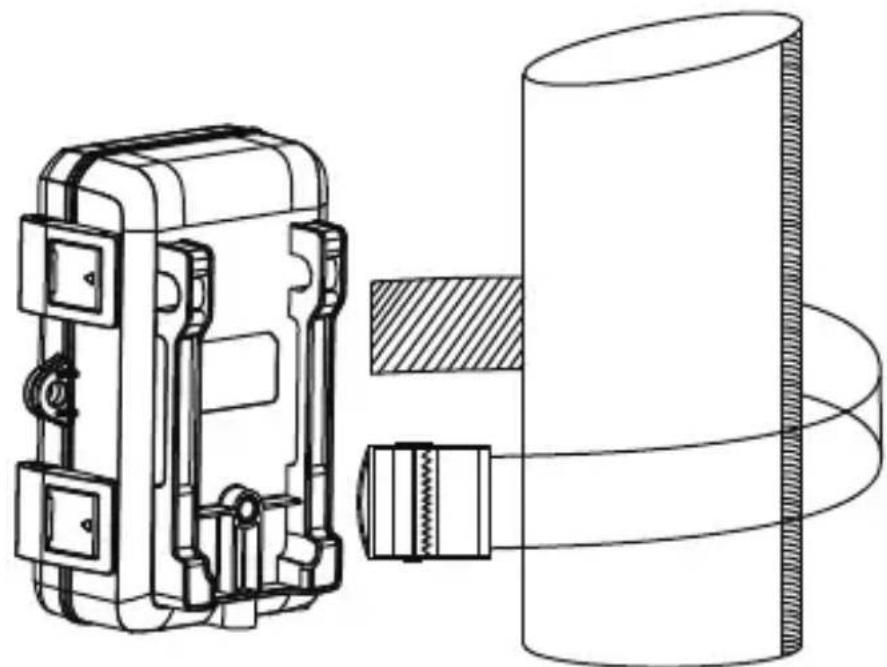

Схема установки камеры

Прикрепите камеру к объекту с помощью ремня

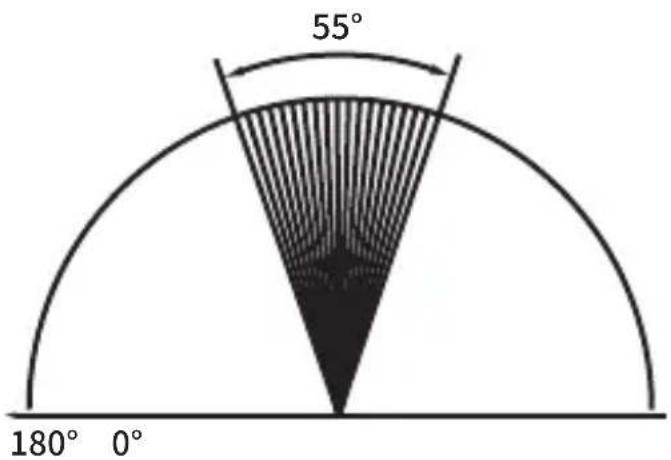

Принципиальная схема угла обзора камеры

Угол обзора камеры 55°

Принципиальная схема расстояния срабатывания камеры

Примерно в 12 метрах

Товарный перечень

Расширительный винт X3

Пульт дистанционного управления X1 (надо купить)

USB-кабель X1 Объяснительная записка X1

Примечание: Пульт дистанционного управления не входит в стандартный список и надо купить отдельно!

Параметр

Основной чип : NT96658

датчик : GC4653

Угол обзора объектива : 60°

диафрагма : 1.6

Пиксель : 24М

Экран : 2.33 дюйма

Wifi : 2.4GHz

дистанционное управление : поддержано

Инфракрасный свет : 38 шт

Угол обнаружения PIR : 55°

Тепловое расстояние срабатывания : 12 метров

Формат кодирования : Н.264

Формат видео : MP4

Формат изображения : JPG

Разрешение видео : 1296P (1728*1296) 30FPS

1080P (1920*1080) 30FPS

720P (1280*720) 30FPS

480P (848*480) 30FPS

360P (640*360) 30FPS

Разрешение камеры :	24M (6544*3680)	20M (5888*3312)
	16M (5376*3024)	12M (4608*2592)
	8M (3840*2160)	5M (2960*1664)
	3M (2400*1344)	2M (1920*1088)
Язык :	Английский / французский / испанский / португальский / Немецкий / итальянский / упрощенный китайский/Традиционный китайский / Русский / Японский
микрофон :	встроенный
Динамик :	встроенный
Интерфейс USB :	TYPE_C
Водонепроницаемый :	IP65
Размер оборудования :	134*96*74 мм
аккумулятор :	батарея АА 8 шт
Рабочая Температура :	-10°C~50°C
место хранения :	Подключаемая карта TF выше класса 10 поддерживает до 128 ГБ

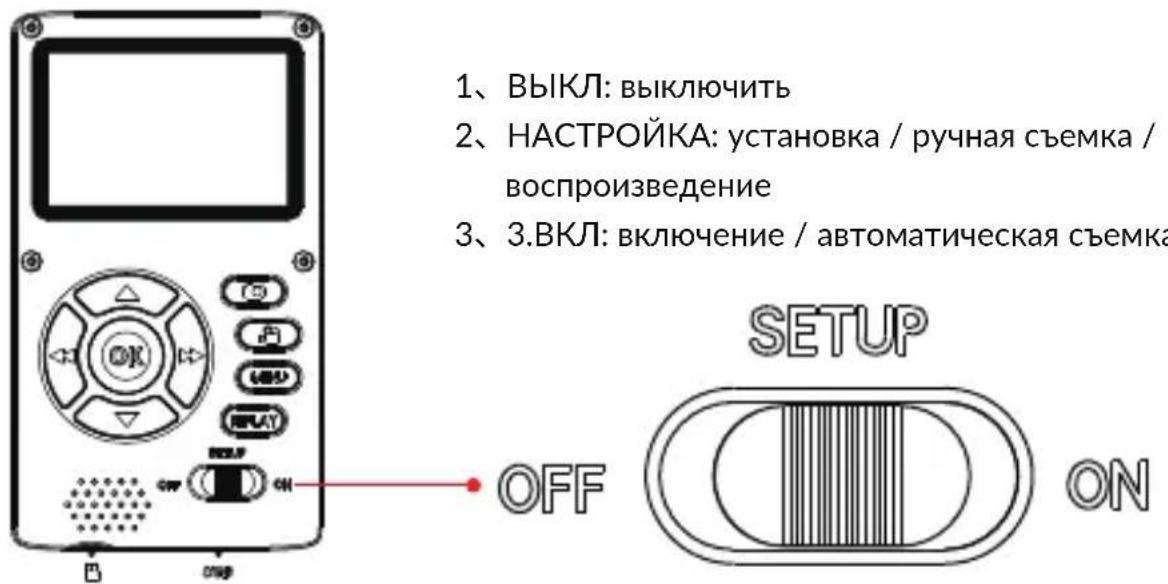

Описание волнового переключателя

Примечание: вам необходимо вручную установить тумблер, когда камера должна перейти в автоматический режим работы после настройки. Переключитесь в положение ON, камера может перейти в автоматическое рабочее состояние. Если переключатель поворота камеры В режиме НАСТРОЙКИ он не может войти в автоматическое рабочее состояние.

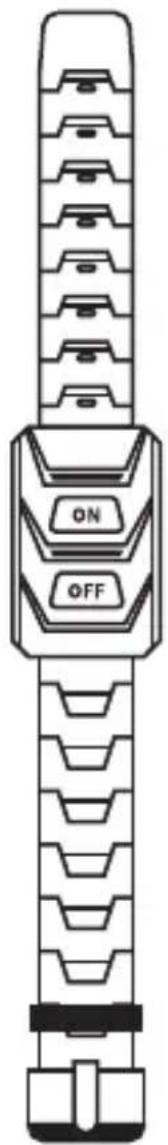

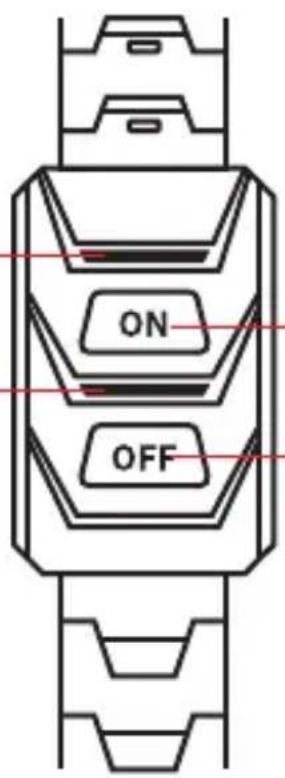

Описание кнопки пульта дистанционного управления

1、Световой индикатор

2、Кнопка ON: включить WIFI
3、Кнопка OFF: выключить WIFI

Отсканируйте приведенный ниже код, чтобы установить приложение "CatchCam"

Включение / выключение WIFI

Переведите тумблер в положение «НАСТРОЙКА». После включения камеры нажмите кнопку «вверх» один раз, и WIFI будет включен. После включения WIFI имя и пароль WIFI будут отображаться на экране камеры. Телефон может быть основан на фотоаппарате Подключите камеру WIFI с именем WIFI и паролем WIFI, отображаемым на экране камеры. Чтобы выключить WIFI, еще раз нажмите кнопку «вверх» один раз, и WIFI отключится.

Пульт дистанционного управления для включения / выключения WIFI

Когда поворотный переключатель камеры находится в положении SETUP или ON, пульт дистанционного управления можно использовать для быстрого включения WIFI. Нажмите пульт камеру можно включить, нажав кнопку ON на контроллере. Если вам нужно отключить WIFI, нажмите кнопку OFF на пульте дистанционного управления, и WIFI камеры будет неисправность.

Примечание: После включения WIFI название и пароль WIFI будут отображаться на экране камеры

Название WIFI: M50-XXXXXXXXXXXX

Начальный пароль WIFI: 12345678

руководство пользователя

Автоматически делать снимки

Переключатель камеры вручную переведен в положение ВКЛ. Когда животное проходит перед камерой, камера автоматически сделайте снимок автоматически.

Автоматическая запись

Переключатель камеры вручную перемещается в положение SETUP, после включения камеры нажмите кнопку MENU, камера может войти в интерфейс общих настроек. Выберите режим съемки, нажав кнопку «вниз» или «вверх», нажмите кнопку OK, чтобы войти в настройки режима съемки, затем нажмите кнопку «вниз», чтобы выбрать меню записи, а затем нажмите кнопку OK для подтверждения. После подтверждения меню нажмите кнопку MENU, чтобы выйти из настройки меню, а затем поверните тумблер в положение ON.

После завершения вышеуказанных операций по настройке, когда животное проходит перед камерой, камера автоматически записывает.

Автоматическая функция фото + видео

Переключатель камеры вручную переведен в положение SETUP., После включения камеры снова нажмите кнопку MENU, и камера войдет в интерфейс общих настроек. Выберите режим съемки, нажав кнопку «вниз» или «вверх», нажмите кнопку OK, чтобы войти в настройку фото + видео, затем нажмите кнопку «вниз», чтобы выбрать меню фото + видео, а затем нажмите кнопку OK для подтверждения. После подтверждения меню нажмите кнопку MENU, чтобы выйти из меню, а затем вручную поверните тумблер в положение ON.

После завершения вышеуказанных операций по настройке, когда животное проходит перед камерой, камера автоматически снимает изображения + видео.

Сделайте фотографии вручную

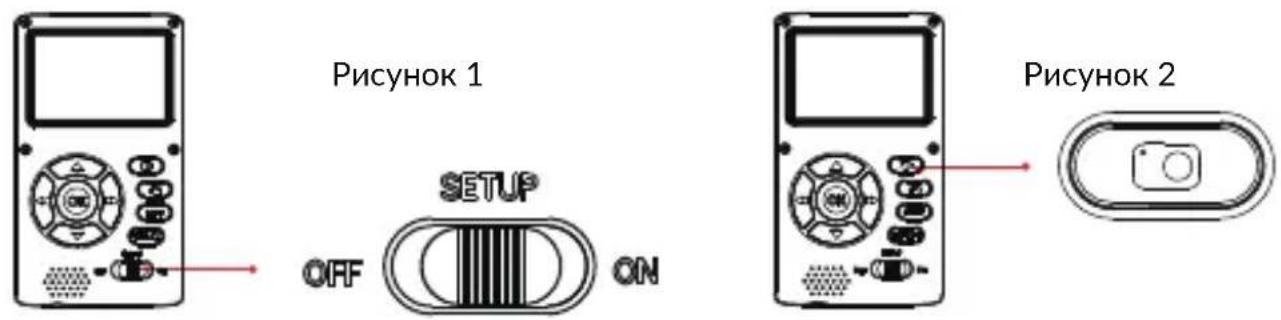

Переключатель камеры вручную перемещается в положение SETUP (Рисунок 1). После включения камеры нажмите кнопку камеры (Рисунок 2), чтобы войти в интерфейс предварительного просмотра камеры; нажмите кнопку камеры еще раз, и камера сделает снимок.

Ручная запись

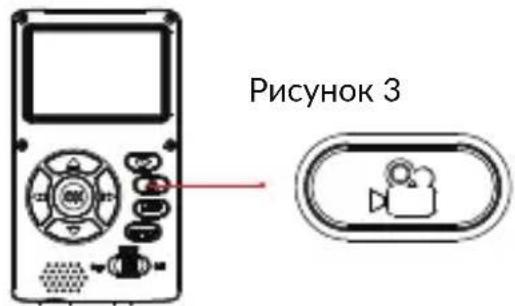

Переключатель камеры вручную перемещается в положение SETUP (как показано на рисунке 1), после включения камеры нажмите кнопку записи (как показано на рисунке 3), чтобы войти в интерфейс предварительного просмотра видео; нажмите кнопку записи еще раз и камера начнет запись.

Общие настройки

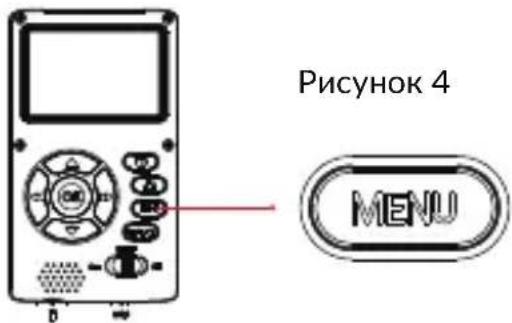

Переведите тумблер в положение SETUP (как показано на рисунке 1). После включения камеры нажмите кнопку MENU (как показано на рисунке 4). Камера войдет в интерфейс общих настроек. Выберите меню для настройки, нажав кнопку «вниз» или «вверх», и нажмите кнопку OK, чтобы войти в настройку и подтвердить ее. После завершения настройки нажмите кнопку MENU для выхода.

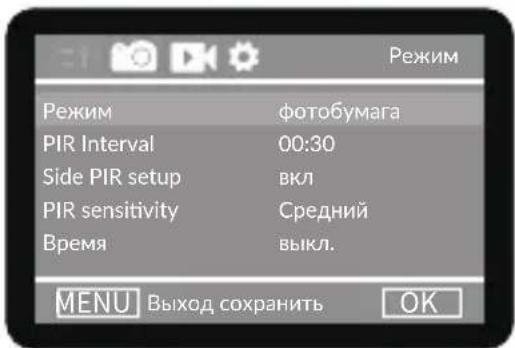

Меню общих настроек

Режим : Фото / Видео / Фото + Видео

Интервал PIR : 00 минут 05 секунд \~ 59 минут 59 секунд

Боковая настройка PIR : Выкл. / Вкл.

Чувствительность PIR: Высокая Средняя Низкая

Цейтраферная съемка: 05S \~ 23H59M59S

IR LED : Автомат/лучший/экономичный

Период мониторинга: выкл. / вкл.

Настройки камеры

Переместите тумблер в положение SETUP (как показано на рисунке 1), нажмите кнопку MENU (как показано на рисунке 4) после включения камеры и переключитесь на интерфейс настройки камеры, нажав левую или правую кнопку. Выберите меню для настройки, нажав кнопку «вниз» или «вверх», и нажмите кнопку OK, чтобы войти в настройку и подтвердить ее. После завершения настройки нажмите кнопку MENU для выхода.

Меню настройки фото

Разрешение фото :

24M / 20M / 16M / 12M / 8M / 5M / 3M / 2M

Количество выстрелов:

1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 листов

Скорость затвора :

Настройки записи

Переместите тумблер в положение SETUP (как показано на рисунке 1), нажмите кнопку MENU (как показано на рисунке 4) после включения камеры и переключитесь на интерфейс настройки записи, нажав левую или правую кнопку. Выберите меню для настройки, нажав кнопку «вниз» или «вверх», и нажмите кнопку OK, чтобы войти в настройку и подтвердить ее. После завершения настройки нажмите кнопку MENU для выхода.

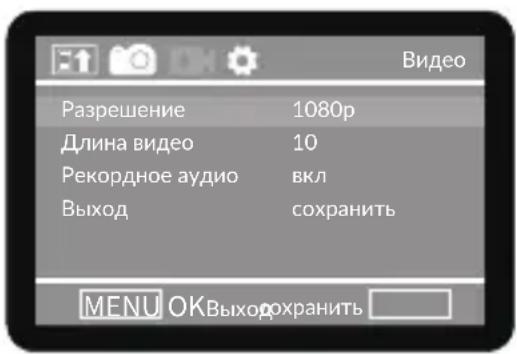

Меню настройки записи

Разрешение видео : 1296P / 1080P / 720P / 480P / 360P Время записи : От 5 секунд до 180 секунд Видео аудио : Выкл. / Вкл.

Настройки системы

Переведите тумблер в положение SETUP (как показано на рисунке 1), дождитесь включения камеры. Снова нажмите кнопку MENU после компьютера (как показано на рисунке 4), нажав левую или правую клавиша для перехода к интерфейсу настройки системы. Нажимая кнопку «вниз» или «вверх», выберите меню для настройки, нажмите OK, чтобы войти в настройку и подтвердить настройку. После завершения настройки нажмите кнопку MENU для выхода.

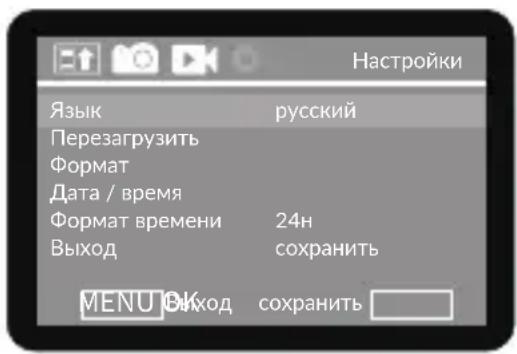

Меню настройки системы

языковые настройки :	Английский / французский / испанский / португальский / немецкий / Итальянский / упрощенный китайский / традиционный китайский / русский / японский
настройки по умолчанию :	отменить подтвердить
формат :	отменить подтвердить
Дата / время :	YY / MM / DD、MM / DD / YY、DD / MM / YY
Формат времени :	12ч / 24ч
Ярлык даты :	Выкл. / Вкл.
Звук кнопки :	Выкл. / Вкл.
Название камеры :	A ~ Z, a ~ z, 0 ~ 9 (поддерживаются прописные буквы A ~ Z, строчные буквы a ~ z, цифры 0 ~ 9)
установка пароля :	Выкл. / Вкл. (Поддерживаются строчные буквы a ~ z, цифры 0 ~ 9)
дистанционное управление :	Выкл. / Вкл.

Название WIFI :

Выкл. / Вкл. (Поддерживаются прописные буквы A \~ Z, строчные буквы a \~ z, цифры 0 \~ 9)

Пароль WIFI :

Поддержка прописных букв A \~ Z, строчных букв a \~ z, цифр 0 \~ 9 (Пароль WIFI по умолчанию: 12345678)

Отключить WIFI автоматически :

1 минута / 2 минуты / 3 минуты

Подсветка :

Выкл. / 1 минута / 3 минуты / 5 минут

Воспроизвести

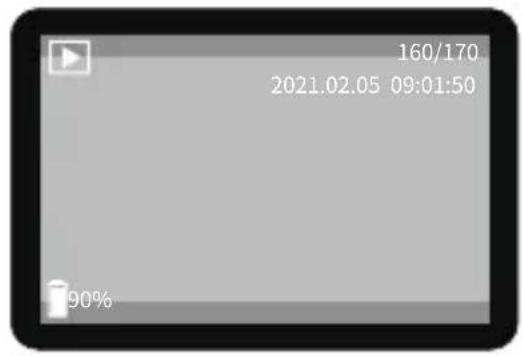

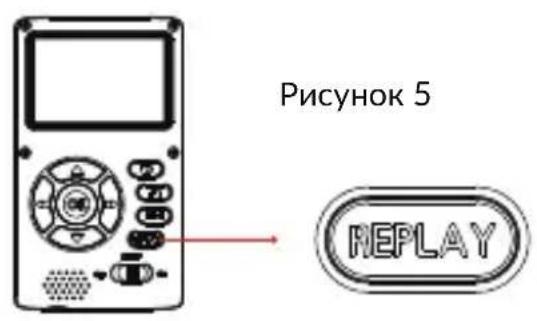

Переместите тумблер в положение SETUP (как показано на рисунке 1) и нажмите кнопку REPLAY (как показано на рисунке 5) после включения камеры. После входа в интерфейс воспроизведения вы можете перемещаться по клавишам вверх или вниз. для просмотра файлов. Просмотрите видеофайл, нажав кнопку OK, чтобы воспроизвести и остановить воспроизведение. После просмотра файла нажмите кнопку REPLAY, чтобы выйти из функции воспроизведения.

Общая проблема

1) Не удается включить камеру.

Возможно, аккумулятор разряжен. Замените аккумулятор на новый.

2) Камера не может автоматически снимать фото / видео.

Убедитесь, что тумблер находится в положении ON. Чтобы камера могла

автоматически делать снимки / видео, переключатель должен быть в положении ON.

3) Сколько состояний у индикатора камеры?

Красный индикатор мигает: вспомогательный датчик обнаружил объект.

Синий индикатор мигает: главный датчик обнаруживает объект.

Мигает розовый индикатор: главный / вспомогательный датчик обнаруживает объект.

4) На экране отображается «PIR: 0-1» и «PIR: 1-1»?

PIR: 0-1 вспомогательный датчик обнаруживает объект.

PIR: 1-1 главный / вспомогательный датчик обнаруживает объект.

Характеристики продукта могут измениться при обновлении или обновлении продукта, пожалуйста, ознакомьтесь с действующими техническими характеристиками продукта.

Если вам необходимо послепродажное обслуживание, обратитесь в службу поддержки SJCAM.

Электронная почта службы поддержки: [e-mail]

Добро пожаловать на страницу послепродажного обслуживания SJCAM WWW.SJCAM.CN

Производитель: Shenzhen Zhencheng Technology Co., Ltd.
