用户手册 M50 SJCAM
首次使用摄像机之前，请仔细阅读使用指南。
安全指南
- 本产品为高精密仪器，切勿跌落或碰撞。
- 切勿将本产品靠近具有强磁场的物体，例如磁铁或电机，亦要避免将本产品靠近于能发出较强无线电波的物体，以避免强磁场及无线电波可能会引起的产品故障或图像/音频的损坏。
- 切勿将本产品长时间暴露于高温或阳光直射的环境下。
- 请选择正规品牌的TF卡，非正规品牌的卡不能保证可正常使用。
- 切勿将TF卡靠近具有强磁场的物体，以免卡内储存的数据丢失。
- 本产品可使用干电池或可充电电池，请确认电池正负极，请勿将电池拆开、火烧，勿与旧电池或不同种类电池混用，以免造成电池漏液或爆炸。
- 请将本产品放置于阴凉、干燥且绝尘的地方。
请选择正式回收点回收本产品或其电池，切勿弃置于垃圾当中。
- 挂绳口 2. 锁孔 3. 1 / 4 螺母 4. 锁机扣 5. 供电口
6.红外灯 7.光敏 8.麦克风 9.指示灯 10.摄像头
11.（主）感应器 12.（副）感应器
USB线×1 说明书×1遥控器×1
注：遥控器不在标配清单内，需要另外购买！
参数
主芯片： NT96658
传感器： GC4653
镜头视角： 60^
光圈： 1.6
像素：2400万
屏幕：2.33英寸
WIFI: 2.4GHz
遥控器： 支持
红外灯： 38颗
PIR感应角度: 55^
热感应距离： 12米
编码格式： H.264
视频格式： MP4
图片格式：JPG
录像分辨率： 1296P (1728*1296) 30FPS
1080P (1920*1080) 30FPS
720P (1280*720) 30FPS
480P (848*480) 30FPS
360P (640*360) 30FPS
| 拍照分辨率: | 24M (6544*3680) | 20M (5888*3312) |
| 16M (5376*3024) | 12M (4608*2592) | |
| 8M (3840*2160) | 5M (2960*1664) | |
| 3M (2400*1344) | 2M (1920*1088) |
| 语言: | 英语/法语/西班牙语/葡萄牙语/德语/意大利语/简体中文/繁体中文/俄语/日本语 |
麦克风： 内置
扬声器： 内置
USB接口： TYPE_C
防水：IP65
设备尺寸：134*90*74mm
电池：5号电池（8颗）
工作温度: -10°C\~50°C
存储：插卡式Class 10以上TF卡最大支持128GB

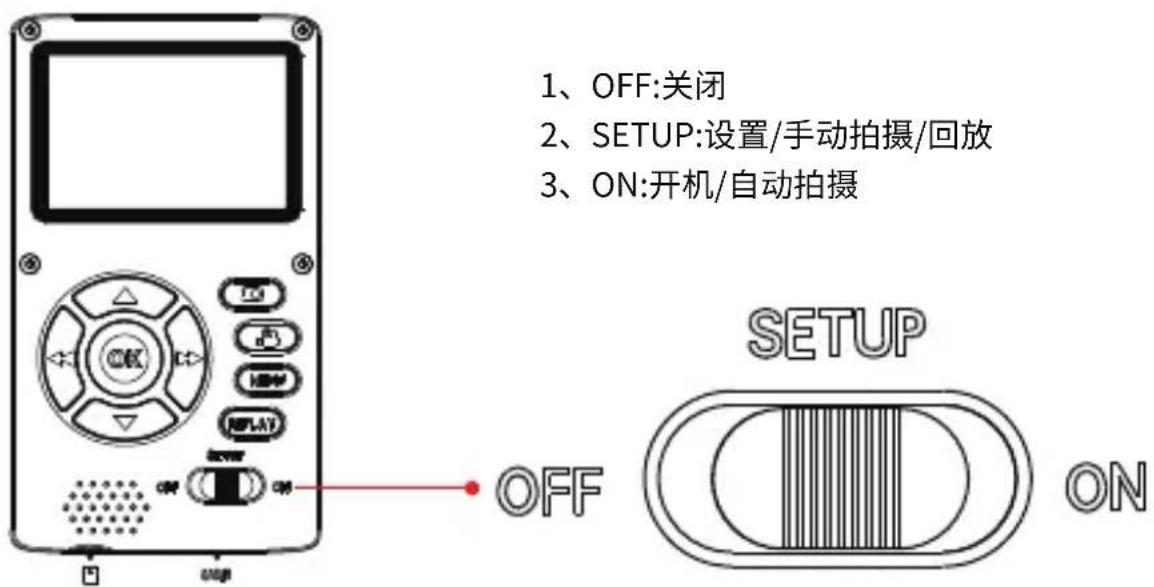

拨动开关说明
注意：设置完后需要摄像机进入自动工作时需要您手动将拨动开关档位拨动到 ON 位置，摄像机才能进入自动工作状态。如若摄像机拨动开关处于SETUP档位是不能进入自动工作状态。

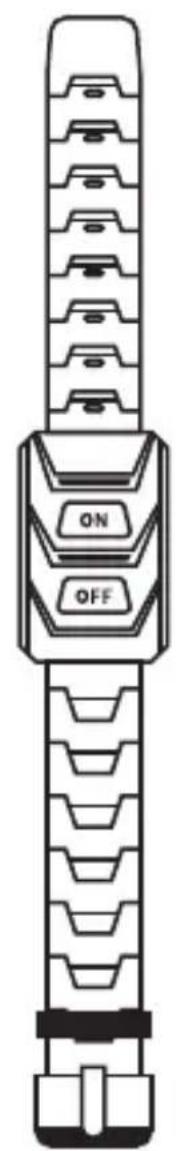

遥控器按键说明
2、ON键：开启WIFI
3、OFF键：关闭WIFI
扫描以下二维码安装 “CatchCam” 应用程序
将拨动开关拨动到 SETUP 位置，待摄像机开机后按动一下向上键 WIFI 将会开启。WIFI 开启后将会在摄像机屏幕上显示出 WIFI 名称与 WIFI 密码。手机可根据摄像机屏幕显示的 WIFI 名称与 WIFI 密码连接摄像机 WIFI。如需关闭 WIFI，再次按动一下向上键 WIFI 将会关闭。
遥控器开启/关闭WIFI
摄像机拨动开关处于SETUP档位或ON档位时使用遥控器可快速开启WIFI。按动遥控器ON键摄像机即可开启WIFI。如需关闭WIFI按动遥控器OFF键摄像机WIFI将会关闭。
备注：WIFI开启后在摄像机屏幕上会显示出WIFI名称和WIFI密码。
WIFI名称：M50-XXXXXXXXXXXX
WIFI初始密码：12345678
使用指南
自动拍照
摄像机拨动开关手动拨动到 ON 位置，当有动物从摄像机正面经过时，摄像机会自动进行抓拍。
自动录影
摄像机拨动开关手动拨动到 SETUP 位置，待摄像机开机后按一下 MENU 键，摄像机即可进入通用设置界面。通过按动向下键或向上键来选择拍摄模式，按 OK 键进入拍摄模式设置，再向下键选择录影菜单，选定后按 OK 键进行确认。确认菜单后再按 MENU 键退出菜单设置，之后再把拨动开关拨动到 ON 位置。
完成以上设置操作后，当有动物从摄像机正面经过时，摄像机会自动进行录影。
自动拍照+录影功能
摄像机拨动开关手动拨动到 SETUP 位置，待摄像机开机后再按一下 MENU 键，摄像机进入通用设置界面。通过按动向下键或向上键来选择拍摄模式，按 OK 键进入拍照+录影设置，再向下键选择拍照+录影菜单，选定后按 OK 键进行确认。确认菜单后再按 MENU 键退出菜单设置，之后再把拨动开关手动拨动到 ON 位置。
完成以上设置操作后，当有动物从摄像机正面经过时，摄像机会自动进行拍照+录影。
手动拍照

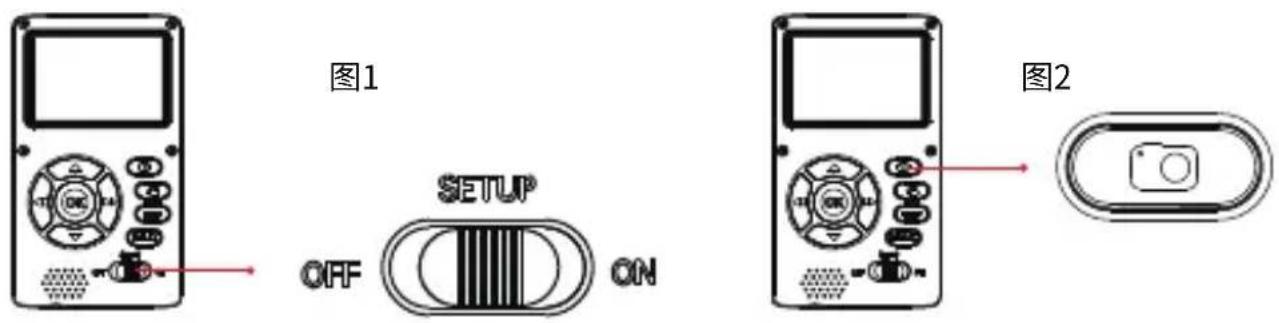

摄像机拨动开关手动拨动到 SETUP 位置(如图1)，待摄像机开机后再按一下拍照键(如图2)进入拍照预览界面；再按一下拍照键摄像机将会进行拍照。
手动录影

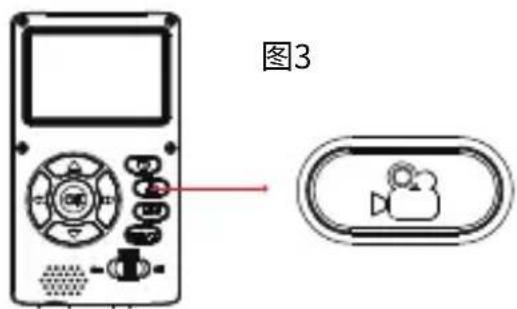

摄像机拨动开关手动拨动到 SETUP 位置(如图1)，待摄像机开机后再按一下录影键(如图3)进入录影预览界面；再按一下录影键摄像机将会进行录影。
通用设置

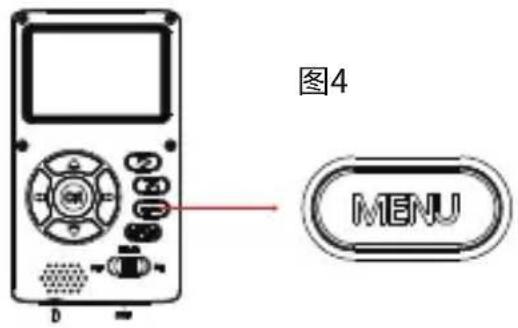

将拨动开关拨动到 SETUP 位置(如图1)，待摄像机开机后再按一下 MENU 键(如图4)，摄像机进入通用设置界面。通过按动向下键或向上键来选择需要设置的菜单，按 OK 键进入设置和确认设置。待设置完成后按 MENU 键退出。

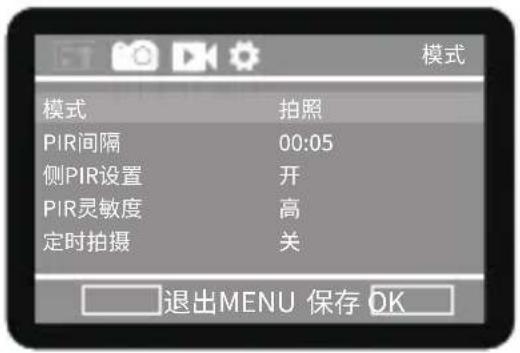

通用设置菜单
模式： 拍照 / 录影 / 拍照 + 录影
IR LED: 自动 / 最佳 / 经济
监控时段： 关 / 开
拍照设置
将拨动开关拨动到 SETUP 位置(如图1)，待摄像机开机后再按一下 MENU 键(如图4)，通过按动左键或右键切换到拍照设置界面。通过按动向下键或向上键来选择需要设置的菜单，按 OK 键进入设置和确认设置。待设置完成后按 MENU 键退出。

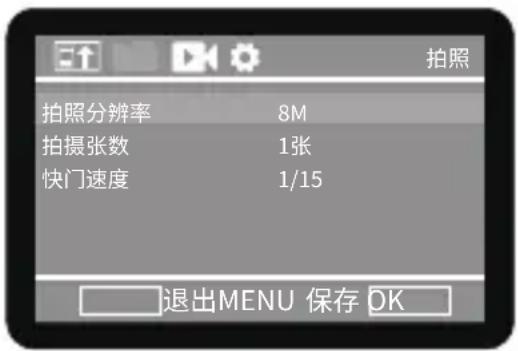

拍照设置菜单
拍照分辨率：24M/20M/16M/12M/8M/5M/3M/2M
拍摄张数：1/2/3/4/5/6/7/8/9/10张
快门速度：1/15、1/20、1/30
录影设置
将拨动开关拨动到 SETUP 位置(如图1)，待摄像机开机后再按一下 MENU 键(如图4)，通过按动左键或右键切换到录影设置界面。通过按动向下键或向上键来选择需要设置的菜单，按 OK 键进入设置和确认设置。待设置完成后按 MENU 键退出。

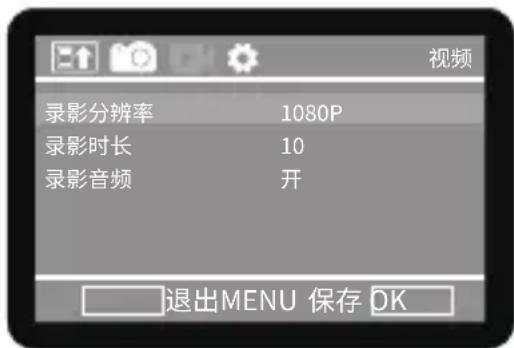

录影设置菜单
录影分辨率：1296P / 1080P / 720P / 480P / 360P
录影时长：5秒\~180秒
录影音频： 关 / 开
系统设置
将拨动开关拨动到 SETUP 位置(如图1)，待摄像机开机后再按一下 MENU 键(如图4)，通过按动左键或右键切换到系统设置界面。通过按动向下键或向上键来选择需要设置的菜单，按 OK 键进入设置和确认设置。待设置完成后按 MENU 键退出。

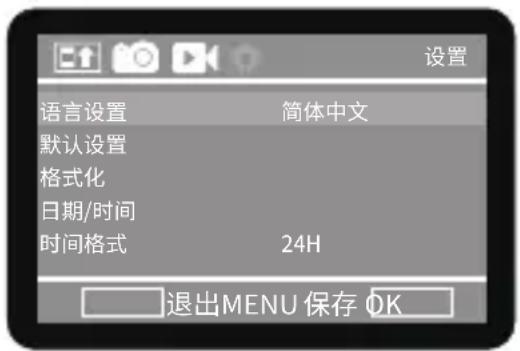

系统设置菜单
语言设置： 英语 / 法语 / 西班牙语 / 葡萄牙语 / 德语 / 意大利语 / 简体中文 / 繁体中文 / 俄语 / 日本语
默认设置： 取消 / 确认
格式化： 取消 / 确认
日期 / 时间：YY / MM / DD、MM / DD / YY、DD / MM / YY
时间格式：12H / 24H
日期标签： 关 / 开
按键声音： 关 / 开
摄像机名称：A\~Z、a\~z、0\~9（支持大写字母A\~Z,小写字母a\~z、数字0\~9）
密码设置： 关/开（支持小写字母a\~z、数字0\~9）
遥控器： 关 / 开
WIFI名称： 关/开（支持大写字母A\~Z,小写字母a\~z、数字0\~9）
WIFI 密码：支持大写字母 A\~Z，小写字母 a\~z、数字 0\~9
(WIFI 默认密码：12345678)
自动关闭 WIFI: 1 分钟 / 2 分钟 / 3 分钟
背光： 关/1分钟/3分钟/5分钟
回放

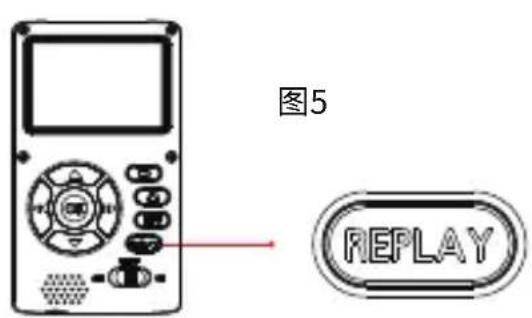

将拨动开关拨动到 SETUP 位置(如图1)，待摄像机开机后再按一下 REPLAY 键(如图5)，进入回放界面后可通过向上键或向下键翻动查看文件。查看视频文件通过按动 OK 键进行播放和停止播放。查看完文件后按 REPLAY 键退出回放功能。
确认拨动开关有无在ON位置，拨动开关需要在ON位置摄像机才能自动拍照/录影。
3）摄像机指示灯有几种状态？
红色指示灯闪烁：副感应器感应到物体。
蓝色指示灯闪烁：主感应器感应到物体。
粉色指示灯闪烁：主/副感应器感应到物体。
4）屏幕显示“PIR:0-1”与“PIR:1-1”？
PIR:0-1 副感应器感应到物体。
PIR:1-1 主副感应器同时感应到物体。
产品功能可能会随产品升级或更新而改变，请以实际产品的规格为准。
若有售后服务需求，请联系 SJCAM 客服
技术支持邮箱：support@sjcam.com
地址：深圳市龙岗区坂田街道上雪工业区1路2号C栋
Official website（官方网站）：sjcam.com
Made in China
CE FC
V1.0
